Как проверить регулятор холостого хода

Замена

Для работы вам понадобятся:

• Новый регулятор подходит для вашего ВАЗ 2114;
• Тряпки;
• Отвертка Филлипс;
• Ключ на 13 мм;

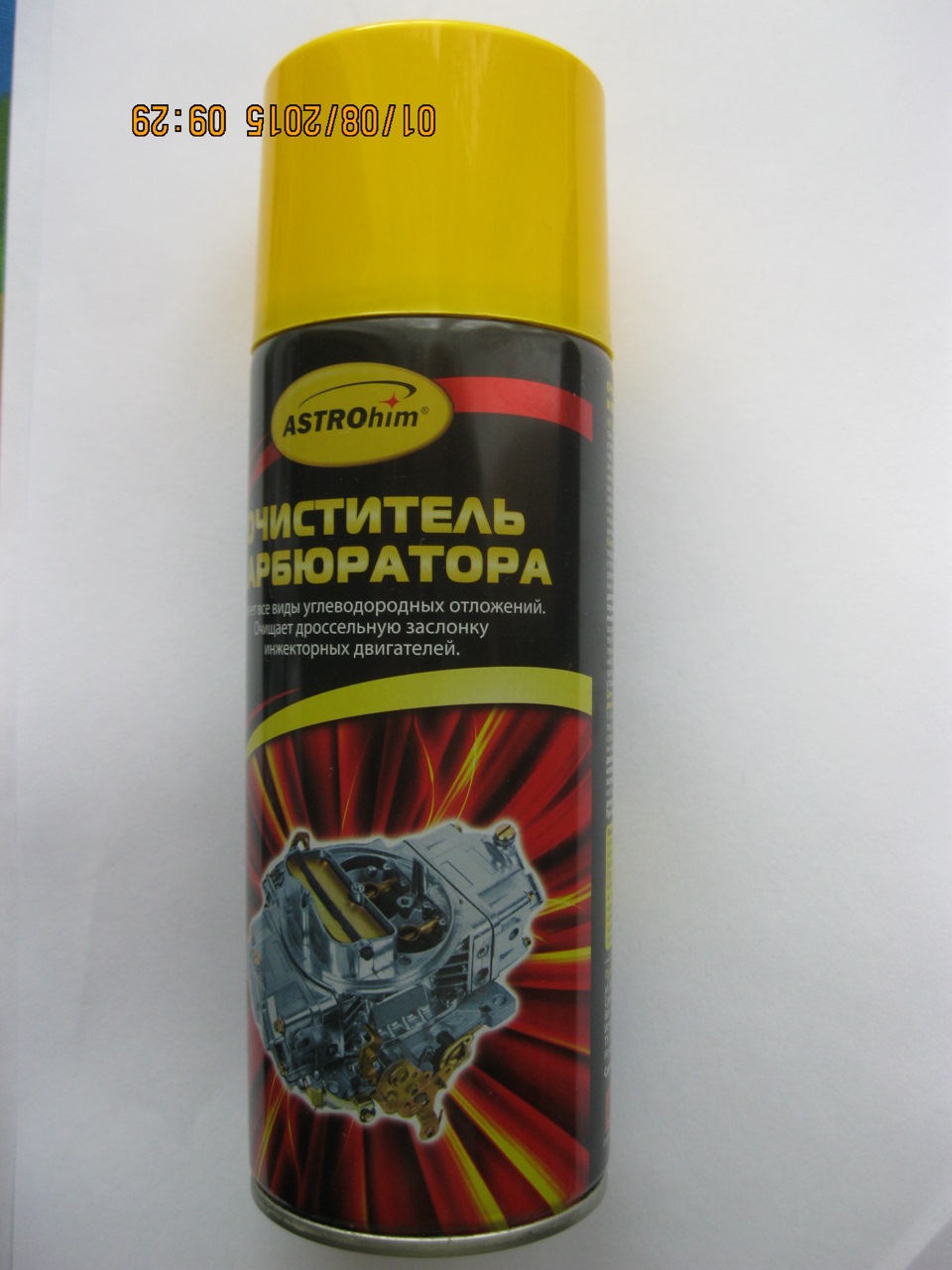

• Очиститель карбюратора;

Имея необходимые инструменты и материалы, вы можете приступить к работе.

1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз.
2. Поднимите капюшон и надежно закрепите его, чтобы избежать ненужных травм.
3. Отсоедините отрицательную клемму от аккумуляторной батареи. IAC — это электроприбор, поэтому это мероприятие обязательно.
4. Снимите защитную крышку с блока питания.
5. Слегка ослабьте зажим, чтобы отсоединить резиновую трубку от штуцера воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Снимите зажим, удерживающий трубку воздушного фильтра. Рябь отделяется и немного смещается в сторону.
7. Крепежный винт троса от педали акселератора к акселератору (акселератору) необходимо немного ослабить.
8. Тряпка удаляет всю грязь рядом и на самом блоке дроссельной заслонки.
9. Обработайте стопорную гайку дроссельной заслонки и стопорные винты IAC с помощью всемогущего инструмента WD40. Это облегчит разборку.
10. Снимите дроссельную заслонку в сборе. Для этого отверните две гайки ключом на 13мм.
11. Снимите разъем датчика с клемм.
12. Если в точках контакта между DXX и дроссельной заслонкой есть грязь, обязательно вытрите ее тряпкой.
13. Отверткой откручиваем два крепежа, которыми соединяются дроссельный узел и наш нужный датчик.
14. Выньте регулятор из монтажного паза.
15. Промойте весь блок дроссельной заслонки средством для чистки карбюратора.
16. Установите новый регулятор в то же положение, что и разобранный DHX.
17. Нанесите моторное масло на новую резиновую прокладку, которая должна поставляться с IAC.
18. Закрутите два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельной заслонки.
19. Замените пульт дистанционного управления и проверьте, насколько плотно затянуты гайки.
20. Подключите разъем к клеммам устройства.
21. Установите на место кабель, трубку и трубку. Надежно затяните все зажимы.
22. Заменить кожух двигателя.

Порядок замены

После сборки остается очень важный этап: калибровка нового РХХ. Для этого нужно подключить аккумулятор и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления калибруется.

Вот и все, новый регулятор готов к работе. Чтобы избежать проблем с заменой, посмотрите видеоурок.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Независимо от причин, вы можете попытаться устранить неисправный или неисправный неактивный датчик, используя метод ремонта.

1. Попробуйте помыть старый датчик.
2. Для этого разберите его и тщательно очистите все контакты ватным тампоном, смоченным в очистителе карбюратора.
3. Кроме того, шток, игла и пружина обильно обрабатываются моющим средством.
4. Зубную щетку можно легко очистить жирные участки с помощью очистителя карбюратора.
5. Снова промойте устройство, а затем верните его на место.
6. На таких мероприятиях не было ничего необычного в достижении отличного результата, холостой ход снова заработал в прежнем режиме.

Но это самый простой вариант ремонта, на который не всегда стоит полагаться. Есть более сложный, но в то же время более эффективный вариант самостоятельного ремонта контроллера при малейшей поломке:

Разобрать датчик, очистить его внешние элементы, как указано в предыдущем способе ремонта;
Снимите три штифта, фиксирующие корпус датчика;
Разберите корпус регулятора как можно осторожнее

Очень медленно и осторожно, чтобы не повредить контакты;
После разборки вы можете обнаружить разрыв сварного шва. В этом случае проволока приваривается и место сварки обрабатывается специальной антикоррозийной краской;
Если в корпусе регулятора есть зазоры, их устраняют с помощью герметика

Это предотвращает попадание воздуха через клапан.

Если при разборке устройства возникнут проблемы с заводкой или изношена игла, ремонт не поможет. Придется полностью менять МАК.

Проблема неисправности регулятора холостого хода довольно часто встречается в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, но никто не хочет заниматься такой поломкой. Как, впрочем, и с любой другой неисправностью. Но где от них взять?!

Неисправности неактивного датчика внешне аналогичны возникновению неисправностей в других группах форсунок. Но при этом проверить его работоспособность иногда намного проще, чем систематически сортировать каждый узел на предмет неисправности. К тому же его диагностика не составит труда даже для водителя, не имеющего опыта работы с автоэлектриком.

Диагностика

Перед тем как проверить работу контроллера, выполняются следующие действия:

1. Производится затяжка рычага стояночного тормоза. Под колеса транспортного средства необходимо поставить противооткатные упоры.
2. Открывается моторный отсек автомобиля, от аккумулятора отсоединяется отрицательная клемма. Для этого ключом надо ослабить затяжку на фиксаторе.
3. Выполняется осмотр подкапотного пространства. Необходимо найти регулятор холостого хода.
4. От устройства отключается колодка с проводом.

Проверка вручную

Данный этап диагностики считается самым простым в плане реализации:

1. От устройства отключается колодка с проводами.
2. Выкручиваются два болтика, регулятор извлекается.
3. Производится подключение датчика к микропроцессорному блоку. Контроллер при этом надо держать в руках.
4. Выполняется запуск двигателя, желательно, чтобы это сделал помощник. В данный момент шток должен втянуться в катушку до конца. Это происходит в результате получения импульса от блока управления. Затем он должен выдвинуться на небольшое расстояние.

Проверка регулятора холостого хода вручную позволяет определить работоспособность штока. При ее выполнении можно убедиться, что деталь не сгибается и не заклинивает внутри устройства.

Но этот вариант проверки не дает 100-процентный результат. Возможно, установленная на автомобиле модификация датчика холостого хода не соответствует прошивке микропроцессорного блока. Шток выдвигается, но необходимая величина для его выдвижения неизвестна. Поэтому проверяется колодка и штекер, а маркировка имеется только на последнем.

При визуальной проверке необходимо произвести диагностику целостности электроцепей и катушек. Также следует проконтролировать состояния байпасного канала и иглы на предмет износа.

О выполнении проверки вручную, а также о других методах тестирования клапана холостого хода подробно рассказал пользователь Игорь Белов.

Диагностика мультиметром

Проверить работу контроллера с использованием тестера можно так:

1. От регулятора в моторном отсеке отключается разъем с проводом. Если автомобиль оборудован двигателем на 1,6 л, то заранее необходимо открутить два крепления дроссельного механизма к ресиверу. Затем он отодвигается от торца последнего примерно на 1 см.
2. Сначала тестером выполняется диагностика электроцепи контроллера, чтобы убедиться, поступает ли на него напряжение или нет. Отрицательная клемма мультиметра соединяется с массой, то есть кузовом или двигателем автомобиля. Положительный контакт должен быть подключен к выводам А и D, они отмечены на разъеме.
3. Выполняется активация зажигания, считываются показания тестера. Мультиметр предварительно необходимо настроить в режим работы омметра. Полученное значение напряжения должно составить не меньше 12 вольт. Если этот параметр ниже, то есть вероятность, что проблема состоит в разряде аккумуляторной батареи. При полном отсутствии питания надо убедиться в целостности электроцепи либо блока управления.
4. Зажигание отключается. Следующим этапом будет диагностика непосредственно контроллера.
5. Мультиметр перенастраивается в режим замера сопротивления, его клеммы поочередно соединяются с контактами А и В, а потом с С и D. Полученное значение диагностики должно составить около 53 Ом.
6. Затем производится замер сопротивления между парами А и С, а также В и D. На них рабочая величина должна стремиться к бесконечности. Если полученные значения оказались другими, то датчик подлежит замене.

Импульсная проверка на самодельном стенде

Можно собрать самодельный прибор без чипов, его схема приведена ниже:

1. В оборудовании применяется зарядка на 6 вольт. Ее можно взять от мобильного телефона.
2. Колодки на разъемах приобретаются в любом тематическом магазине.
3. При диагностике сначала производится отключение датчика от микропроцессорного модуля. Выполняется проверка хода штока. Если световой индикатор самодельного стенда будет гореть ярко, это говорит о том, что шток регулятора неисправен. Если лампочка будет гореть в половину силы, то механизм исправен.

Схема простого самодельного стенда для диагностики

Цена такого оборудования составляет не менее 1500 рублей. Учитывая низкую стоимость датчика холостого хода, использование фирменного стенда экономически невыгодно.

Порядок работы по снятию устройства.

Вот пожалуй и все отличия, на коробке написано что устанавливается на автомашины семейства ВАЗ «Нива», «Шеви-Нива», «Надежда» инжекторной группы, с рабочим объемом см. Хотел установить старый, но потом подумал, если дело не в грязи, потом опять снимать дроссель, ну его нафиг, поставил новый РХХ.

Собираем всё в обратном порядке.

Не забываем про прокладку. После сборки проверяем всё ли правильно собрали и проверяем затяжку хомутов на патрубках, пытаемся завести машину. Демонтировать заслонку несложно, достаточно лишь открутить несколько гаек.

Затем отключаем разъём с проводами от РХХ. Воспользовавшись крестовой отвёрткой, выкручиваем винты, которые фиксируют регулятор на дроссельной заслонке.

Этот компонент контролирует количество воздушной смеси, которая поступает в цилиндры. Основная задача этой детали сделать это количество оптимальным для качественного воспламенения.

Дроссельная заслонка Шевроле Нива регулируется специальным датчиком, который при необходимости закрывает его, образуя вакуум в системе впуска или открывает, пропуская воздушную смесь.

Если ДПДЗ неисправен, то проявляются сбои во время холостого хода. В этом случае нужно снять элемент и провести диагностику. Сперва необходимо отсоединить колодку проводов, чтобы обесточить датчик 2.

Проверка датчика холостого хода Для этого двигатель прогревается до рабочей температуры. Затем только производиться проверка датчика при помощи мультиметра.

При неисправности необходимо заменить его на новый. Датчик положения дроссельной заслонки Этот компонент отвечает за количество воздушной смеси, попадающего в камеру сгорания двигателя.

Если датчик настроен неправильно, то перенасыщенное воздухом топливо будет сильнее детонировать, быстрее раскручивая двигатель и повышая обороты. Проверка датчика так же производиться при помощи мультиметра.

Пропал холостой ход на ниве шевроле.Неисправен датчик температруы охлаждающей жидкости.

Очень часто неисправность РХХ можно перепутать с проблемами, возникающими при выходе из строя датчика положения дроссельной заслонки. Разница лишь в том, что при поломке ДПДЗ на панели приборов загорается индикатор CHECK ENGINE. При неисправностях РХХ этот индикатор не загорается.

Кроме этого, неисправность регулятора можно определить, по нескольким основным признакам:

• При запуске двигателя обороты будут сильно плавать.
• Если включить фары или печку, обороты могут упасть ниже 500об/мин.
• При запуске двигателя после длительного простоя, он не переходит в режим прогрева, а работает на обычных или низких оборотах.

Если совпали один или более признаков – есть необходимость проверки регулятора. Рассмотрим основные способы проверки датчика на Ниве Шевроле:

Чтобы проверить его на работоспособность, можно измерить напряжение, идущее на регулятор. Этапы проверки:

1. Ставим автомобиль на ровную площадку и поднимаем рычаг стояночного тормоза.
2. Отключаем клеммы с регулятора.
3. Берем мельтиметр, и подключаем черный провод (минус) к корпусу двигателя, другой провод (+) замыкаем на разъемы A и D поочередно.
4. Поворачиваем ключ в замке зажигания и наблюдаем за мультиметров.
5. Нормальное напряжение должно быть 12 Вольт. Если оно гораздо меньше – проблемы с зарядом аккумуляторной батареи.
6. Если напряжение отсутствует полностью – в цепи, идущей к РХХ произошел обрыв. В этом случае необходимо проверить все провода, идущие к датчику и ЭБУ.
7. При проверке сопротивления необходимо тестировать выводы РХХ поочередно — А и B, C и D. Если он исправен, то сопротивление должно быть 53 Ома.
8. Если измерить сопротивления на выводах В и С, А и D, то показания будут выше критических значений.
9. Порядок замены регулятора холостого хода на Нива Шевроле.

Чтобы провести данную процедуру потребуется некоторый набор инструментов: головка на 13, крестовая отвертка и пассатижи. После чего приступаем к демонтажу:

• Устанавливаем авто на ровную поверхность и фиксируем стояночным тормозом.
• Снимаем минусовую клемму с АКБ.
• Откручиваем гайки на шпильках дросселя. При этом не рекомендуется отсоединять патрубки адсорбера и системы охлаждения.
• Снимаем клеммы с РХХ.
• При помощи крестовой отвертки выкручиваем винты, которыми крепится датчик.
• Достаем устройство из посадочного места.

На корпусе РХХ должно быть уплотнительное кольцо. Если его нет, то необходимо достать его из колодца.

Датчик является неремонтопригодным, но при его загрязнении можно попытаться очистить его при помощи специального средства для промывки карбюраторов. Это не решит проблемы полностью, но позволит хотя бы доехать до ближайшего автомагазина.

3S-FE регулировка холостого хода

3S-FE является довольно распространенным двигателем, самым массовым в своей серии. Этим мотором оснащались многие модели Toyota (Avensis, Caldina, Carina, Celica, Corona, Nadia и др.) с середины 80-х до начала 2000-х годов. В этом материале разберем работу датчика холостого хода 3S-FE, процедуры демонтажа и чистки, а также некоторые нюансы регулировки клапана холостого хода 3S-FE.

Система холостого хода 3S-FE

Датчик (или как его еще называют — клапан) холостого хода на двигателе внутреннего сгорания предназначен для регулировки оборотов двигателя автомобиля во время работы на холостом ходу. Регулировка происходит за счет изменения количества воздуха, поступающего в цилиндры по дополнительному каналу («байпас», обводной канал), минуя закрытую дроссельную заслонку. Количество поступающего воздуха учитывается датчиком массы расхода воздуха. В свою очередь, это информация поступает в блок управления двигателем, который распоряжается подачей соответствующего количества топлива.

Таким образом двигатель поддерживает постоянные обороты в режиме ХХ. Пропускная способность канала определяется расположением золотника клапана, который приводится в движение за счет катушек (соленоидов) регулятора ХХ. Создаваемое ими магнитное поле позволяет отклонять золотник на необходимый для нормальной работы мотора угол.

На случай отказа электромагнитного элемента системы предусмотрен механический способ открытия канала. Основными элементами этого механизма являются пружина (биметаллическая спираль) и рычаг клапана. Особые свойства пружины позволяют ей реагировать на температуру жидкости в охлаждающей системе, изменяя свою жесткость. Таким образом происходит изменение положения упора и угол установки золотника. При такой ситуации обороты двигателя на холостом ходу будут повышенными. Получается, пружина дублирует функции датчика холостого хода двигателя 3S-FE, чтобы в случае отказа автомобиль не заглох.

Также стоит учитывать, что изменение жесткости пружины вызывается исключительно изменением температуры охлаждающей жидкости. Поэтому в отличие от исправного датчика ХХ, она не может реагировать на подключение в бортовую сеть потребителей

При проверке регулировки данного механизма стоит обратить внимание на обороты (при отключенном разъеме ДХХ они должны составлять 1000-1200 об/мин)

Демонтаж

Чтобы демонтировать на 3S-FE клапан холостого хода, сначала необходимо снять крышку воздушного фильтра, предварительно ослабив хомут и отключив датчик температуры. После — снять патрубок, ведущий к блоку дроссельной заслонки, также ослабив хомут и вытащив трос и шланги.

Освобождаем патрубок от крепящихся тросиков и шлангов перед снятием

Снять кожух троса, ослабить болты его крепления, после чего снять патрубки охлаждающей жидкости (заниматься демонтажем только на остывшем двигателе!) и шланг «вакуума». Отключить фишки с датчика холостого хода и датчика положения ДЗ, затем откручиваем болты и гайки крепления ДЗ

Наконец, снимаем обмотку датчика холостого хода, а затем и сам клапан (обратите внимание на прокладку, старайтесь ее не повредить)

Чистим клапан ХХ

Для чистки клапана холостого хода 3S-FE понадобятся кисть и обыкновенный «карбклинер» (жидкость для очистки карбюратора). Основным загрязнением клапана является нагар (налет) на внутренней его части. Можно замочить клапан на несколько часов в очистительной жидкости.

Приготовьте затычки, чтобы предотвратить вытекание охлаждающей жидкости

После процедуры вращение клапана должно быть очень легким и беспрепятственным. Заодно стоит очистить и механизм дроссельной заслонки: разбирать его не стоит. Смочив жидкостью для очистки необходимо аккуратно очистить узел ветошью или зубной щеткой. Сборка осуществляется в обратном порядке. Перед прикручиванием на место на электромагнит стоит нанести тонкий слой герметика.

Настройка

Если обороты автомобиля плавают на холостом ходу, или того больше, автомобиль на ХХ просто глохнет или обороты слишком завышены — стоит задуматься о регулировке датчика холостого хода. Поскольку его работа тесно связанна с БДЗ, начать необходимо именно с него.

Чистка, проверка и регулировка клапана ХХ (ДПДЗ) Toyota Camry V40 двиг. 3S-FE

Ниже приведенные фотографии подойдут абсолютно для всех, кто жизни не смыслит без авто, и интересуется вопросами чистки, а также настройки и проверки ХХ (ДПДЗ) «Тойота Камри» V40 с двигателем 3S-FE исключительно собственными силами. Вовремя проведенная профилактика автомобильных узлов, безусловно, гарантирует длительное использование транспортного средства. Риск обнаружить какую-либо неполадку становится меньше. Очищение дроссельного узла процесс, который необходимо проделать, когда пробег составляет около 50 60 тысяч км. Деятельность осуществляется обязательно на остывшем двигателе, с помощью таких инструментов, как: 1. Головки на 10, 12 2. Отвертка крестообразная PZ2 3. Плашка и метчик M5 4. Набор измерительных щупов 5. Омметр; 6. Шестигранник на 3,5 мм либо головка T10 7. Пассатижи 8. Жидкость, чтобы чистить карбюраторы 9. Жидкость, именуемая «жидкий ключ» 10. Щётки; 11. Воздух сжатый 12. Наждачная бумага №1200 13. Новые прокладки 14. Графитная смазка. Помимо немалого количества важных деталей машины, выделяют ту, которая именуется дроссельной заслонкой. Ведь именно от нее в большей степени зависит подача кислорода в силовой агрегат транспортного средства

Как же регулируется подобный датчик двигателей «Тойота» других видов?

Для начала уберите воздушный фильтр, кожух, датчик температуры воздуха на впуске. Уберите патрубок от фильтра до блока дроссельной заслонки. Отключите шланги вакуумной и вентиляционной систем ГРМ. Для начала открутите два болта, а через несколько минут еще две гайки, крепящие корпус БДЗ на впускном коллекторе, открепите от нижней части БДЗ три шланга два системы охлаждения и одну вакуумной. Трубки системы охлаждения блокируйте двумя болтами, держащими БДЗ. Следует разъединить БДЗ от коллектора, взять его, найти чистое, достаточно освещенное помещение. Однако это еще не все. Вам нужно отвинтить два болта. На них крепится датчик положения заслонки. Отделите четыре винта. Открутите пару винтов магнитного привода заслонки клапана. Оставшийся в руках корпус БДЗ приведите в порядок. Скорее всего, на нем скопился нагар и всякими разными отложения. Нижнюю часть высвободите отжившей свое прокладки, отшлифовать наждачкой.

Изображен корпус клапана, его заклинило от нагара.

Цилиндр над большим пальцем это 4-х полюсный магнит привода клапана. Он должен вращаться между положениями. Закрыть его до конца не выйдет из-за биметаллической пружины, которая расположена с противоположной стороны и спрятана. Она реагирует на температуру подводимой жидкости системы охлаждения. Итог следующий, должно получиться так, чтобы цилиндр зашевелился. Очистите БДЗ от прокладки.

Не занимайтесь самодеятельностью в полости с пружиной. Она настроена как следует.

Перебрать ДПДЗ нельзя, он не пригоден для ремонтных работ.

Но его проверить и отрегулировать положение можно.

Следующим пунктом, соответственно является сборка, проверка и регулировка. Установите магнитный привод и медленно затягивайте.

Смотрите в клапан и пытайтесь смещением корпуса привода выставить открытие на 50%.

Далее начинайте собирать основную часть. Наклоните на 30 градусов против часовой, прижмите ДПДЗ к посадочному месту, и проворачивайте по часовой до ближайшего положения, чтобы установить 2 винта M4.

На очереди заслонка.

Ослабьте стопорную гайку и открутите регулировочный винт. Вкрутите винт до рычага, после поверните на 1/4 оборота так, чтобы избежать эффект подклинивания заслонки. Зафиксируйте в этом положении стопорную гайку и оставьте в покое. После займитесь датчиком положения ДЗ. Установите между рычагом и регулировочным винтом щуп 0,75 и поверните датчик до тех пор, пока не получится разомкнутый контакт IDL-E1.

Зафиксируйте корпус датчика, установите щуп 0,40, проверьте должна быть «проводимость» 36 Ом. Вынимайте щуп и затяните винты. Вы получили отрегулированный узел ДЗ, который готов к установке на автомобиле. Резьбовые соединения желательно прочистить плашками и метчиками. Перед тем как начать сборку, не забудьте нанести смазку. Обязательно графитная. Открутить винт не по силам? Не беда! Смачите WD-шкой. Немного подождите, откручивайте.

Не спите за рулем. Тест-драйв KIA Ceed с комплексом Drive Wise

Смотреть все фото новости >>

Замена регулятора холостого хода

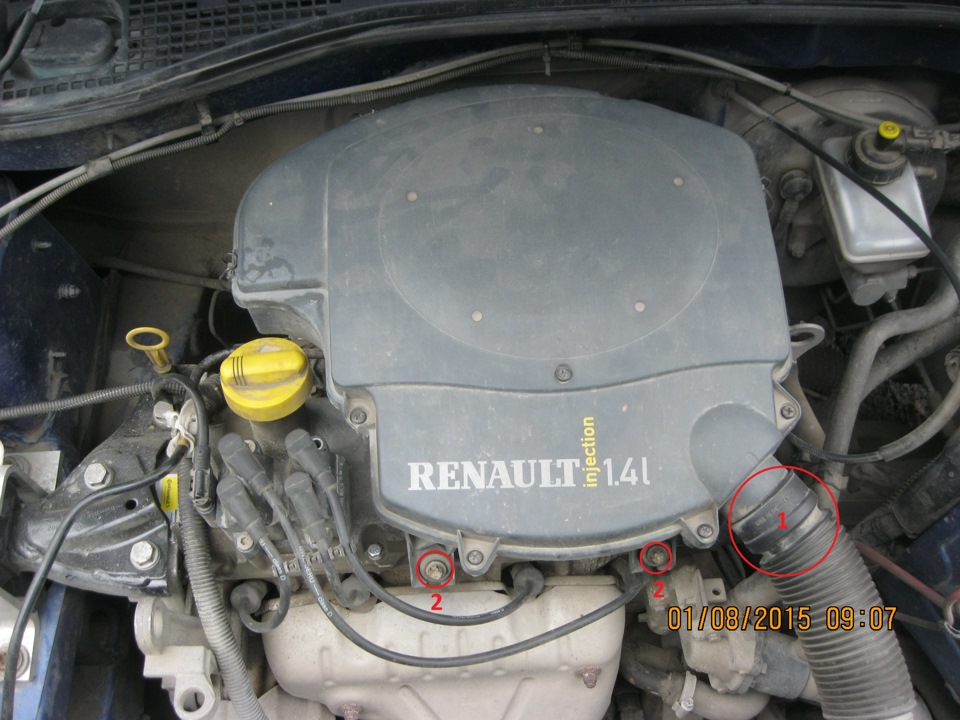

1. Снимите впускной патрубок корпуса воздушного фильтра.

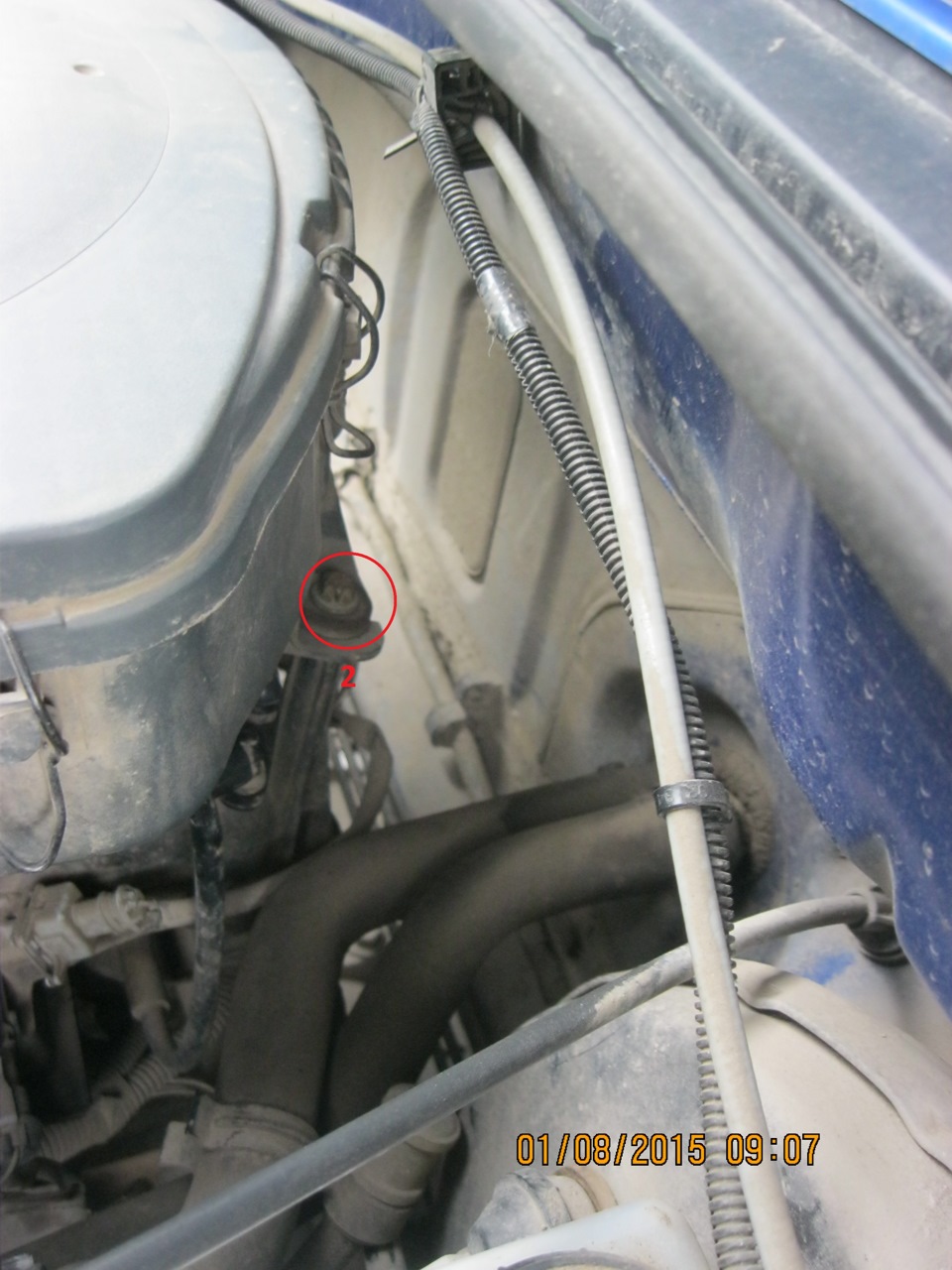

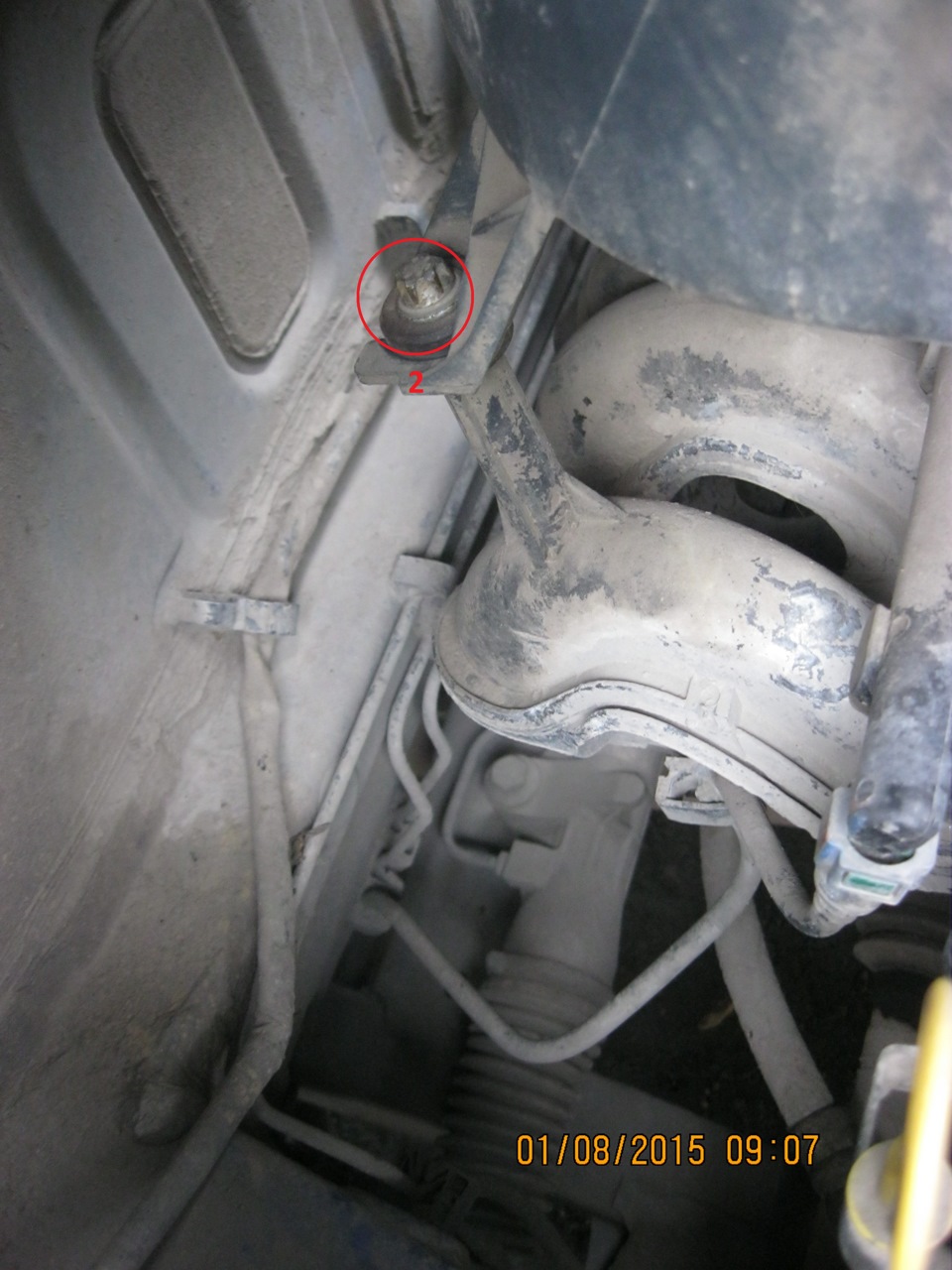

2. Отвинтите четыре болта крепления корпуса фильтра с помощью 10-гранной шестигранной головки.

3. Вращая корпус воздушного фильтра влево и вправо в горизонтальной плоскости, потяните его вверх, тем самым сняв с дроссельной заслонки.4. Освобождаем трубку адсорбера, проходящую под корпусом (удерживаемую в двух местах на зажимах ребрами жесткости кузова). Снимите выпускное отверстие картерного газа с штуцера на головке блока цилиндров. Здесь уже ничего не мешает телу, отложим в сторону.

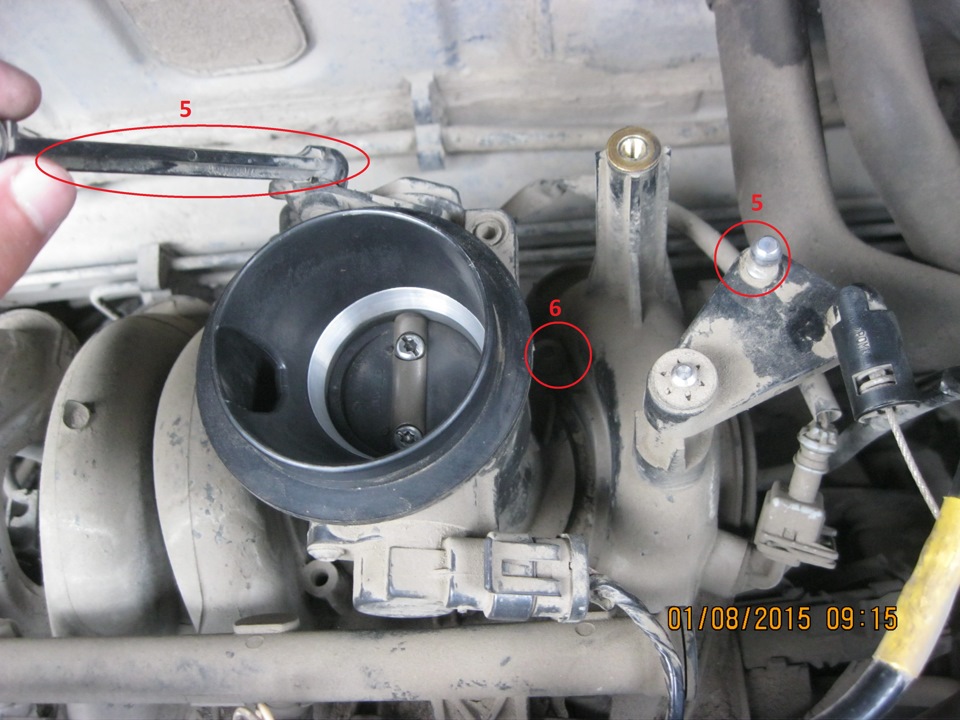

5. Далее отключаем пластиковую тягу газа (аккуратно, чтобы не сломать, цена ее где-то в районе 700 руб.)6. Выкрутите саморез с помощью клюшки torx Т-30, которая через металлическую прокладку прижимает дроссельный узел к впускному коллектору.

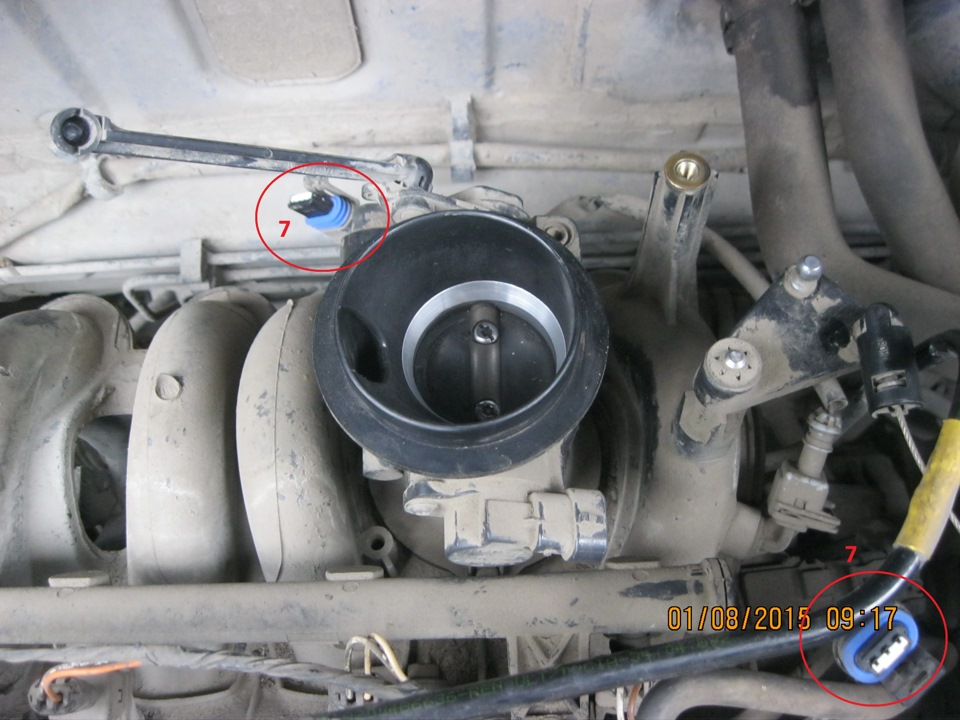

7. Отсоедините разъемы датчика положения дроссельной заслонки и регулятора xx.

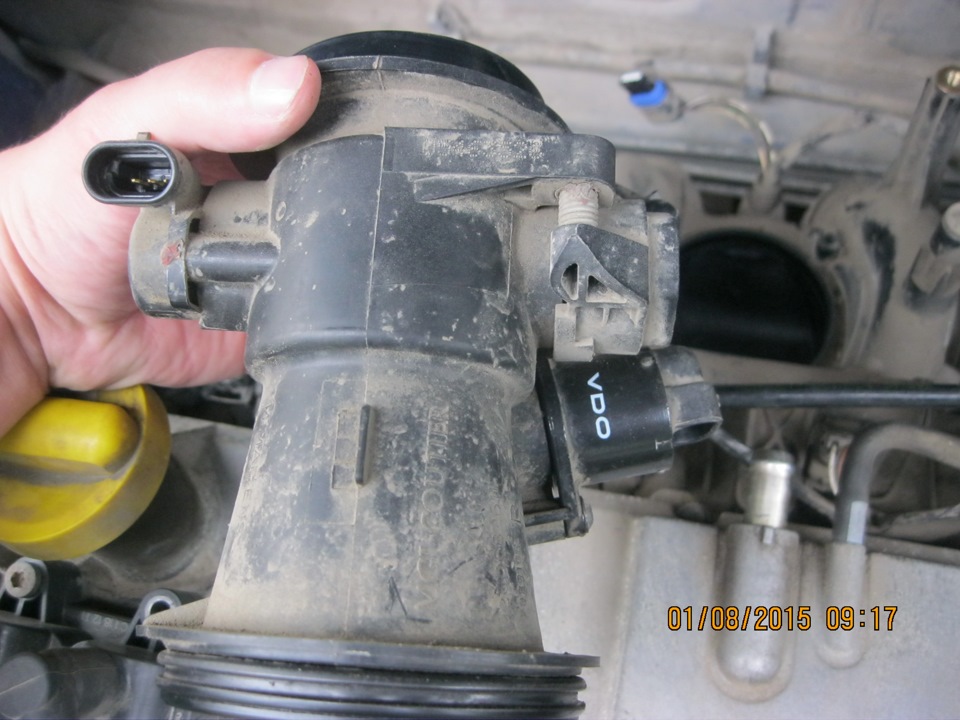

8. Поднимите дроссельную заслонку, вот и все, теперь она в ваших руках.

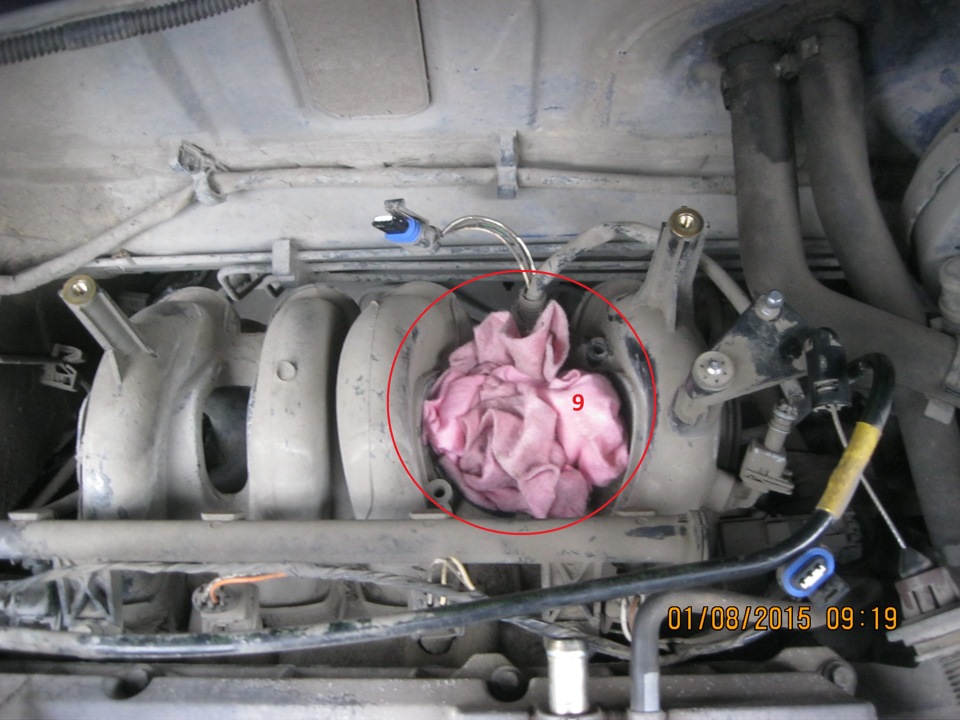

9. Закройте отверстие во впускном коллекторе от мусора, пыли и грязи.

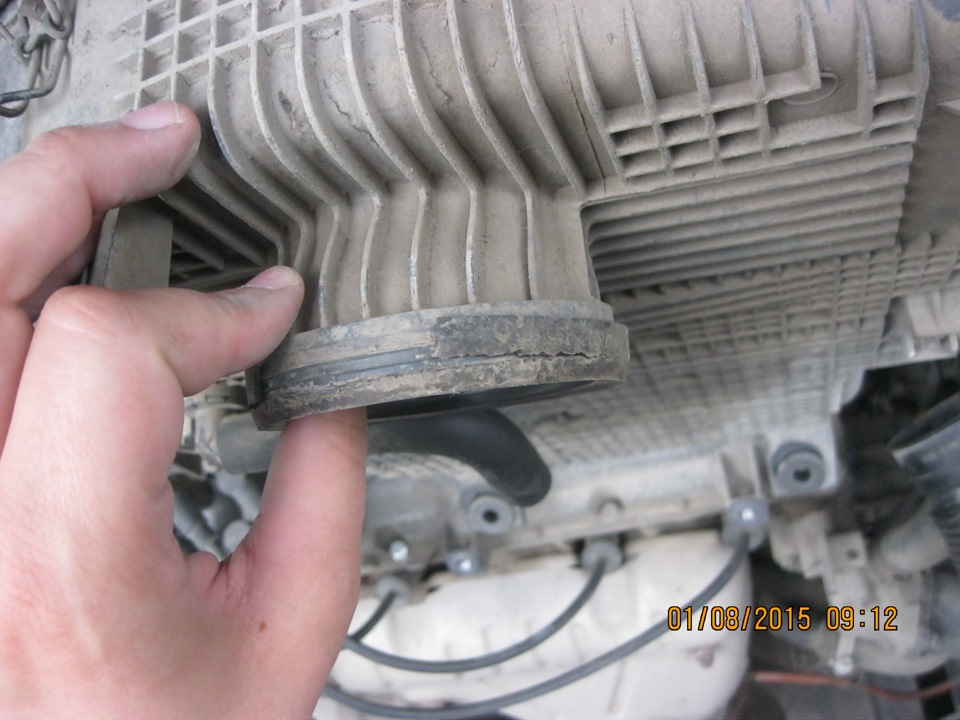

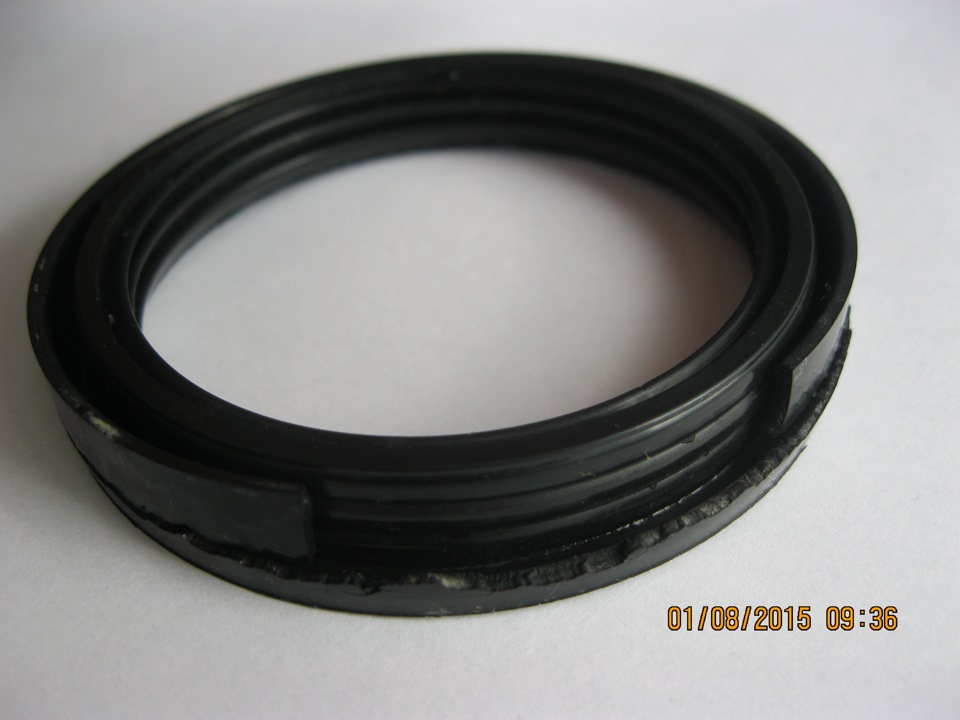

По прибытии домой было обнаружено, что одно из двух заказанных резиновых колец (верхнее между дроссельной заслонкой и корпусом фильтра) было меньше необходимого в диаметре.

Пришлось мыть старика. Теперь он стал чистым, но часть его боковой поверхности, закрывающая корпус фильтра, время от времени треснула и отвалилась. Внутреннее состояние резинового кольца более чем приемлемое, оно идеально подходит как к корпусу, так и к дроссельному узлу.

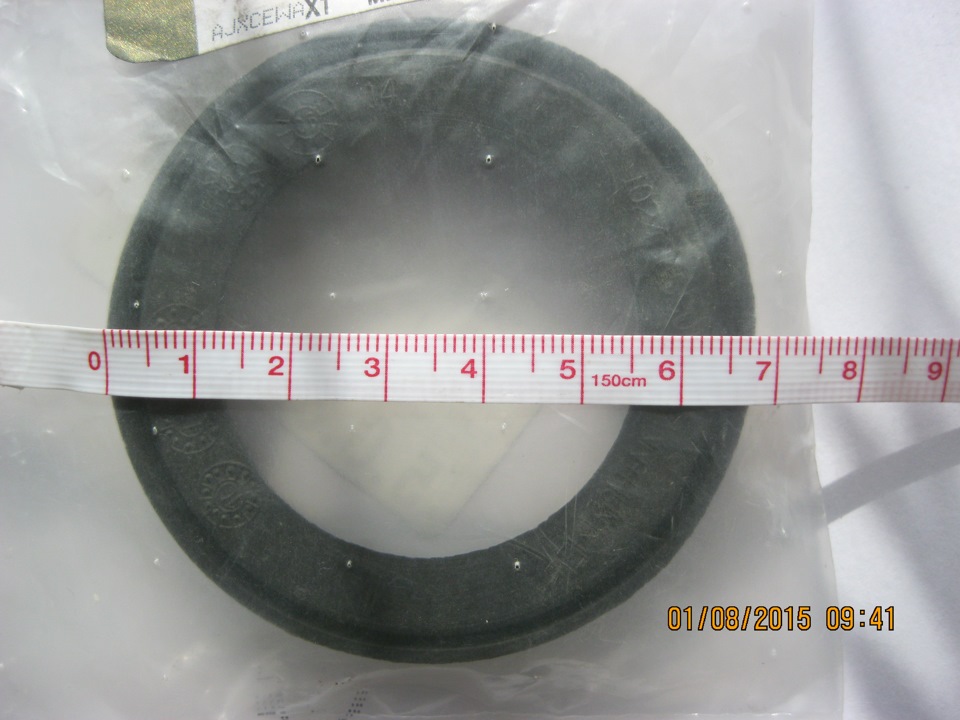

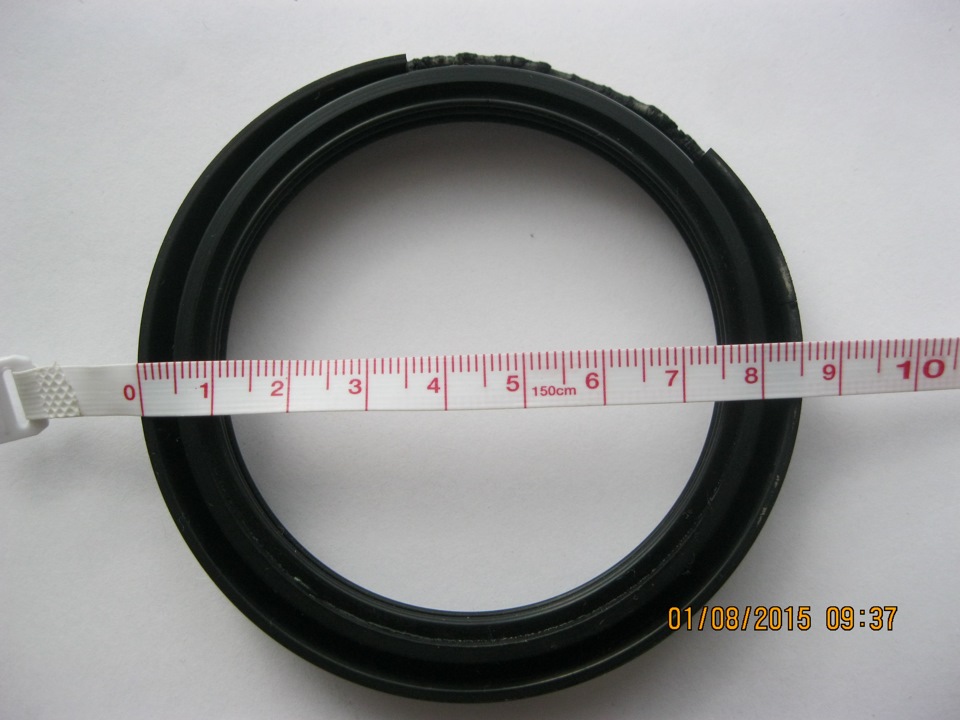

Нижнее кольцо было точно такого же размера, как и старое. Заказал, потому что при разборке дроссельного узла ранее выяснилось, что дроссель саморез Торх-30 прикручен до конца и дроссельный узел болтался, только корпус фильтра, закрепленный в 4 стежка, мешал ему двигаться. Так же покрытие впускного коллектора «черный нефтесодержащий песок», которое я видел в поле, которое я удалил в поле с помощью влажных салфеток, указывало на то, что произошла утечка грязного воздуха с улицы не через фильтр.

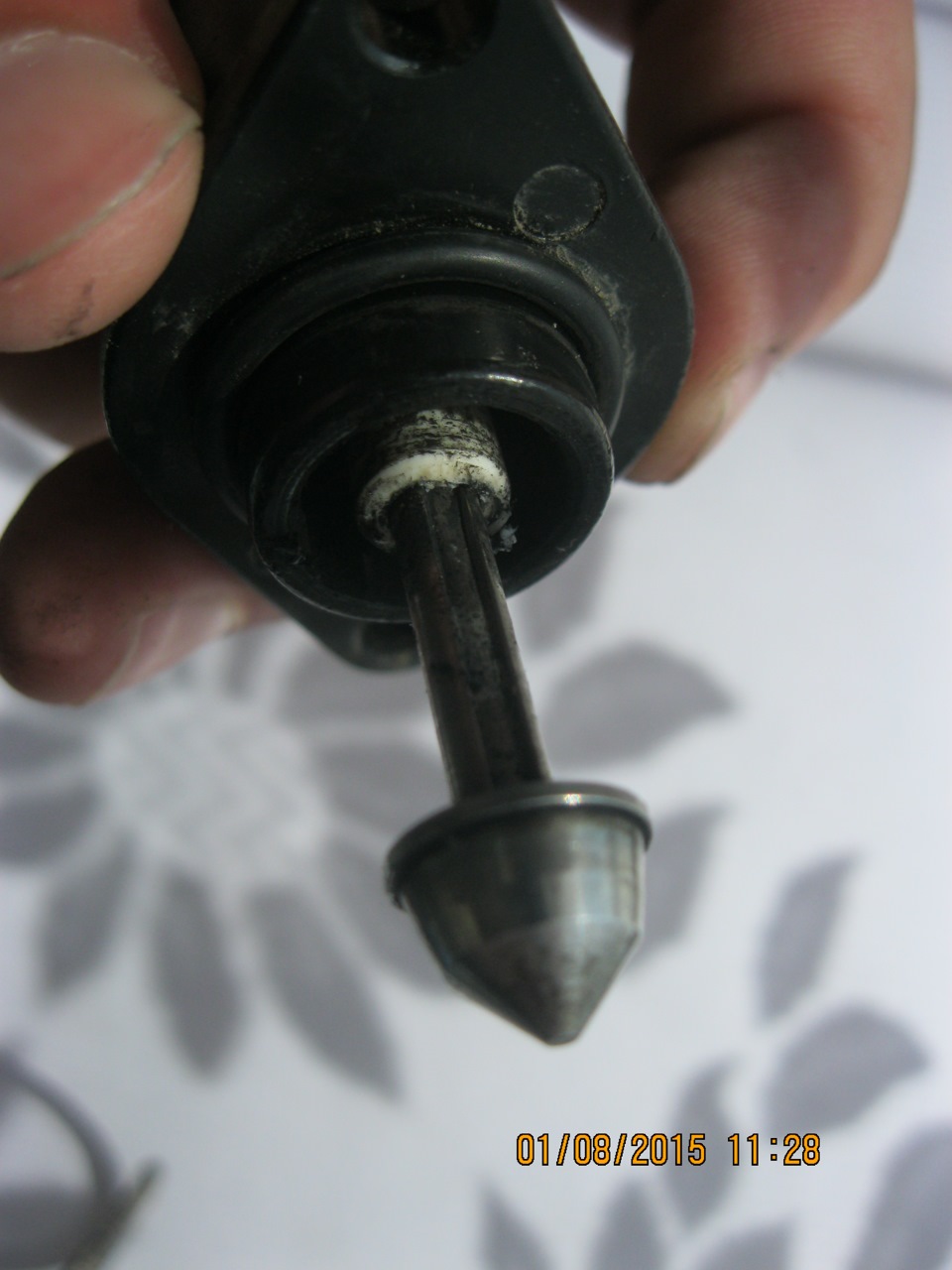

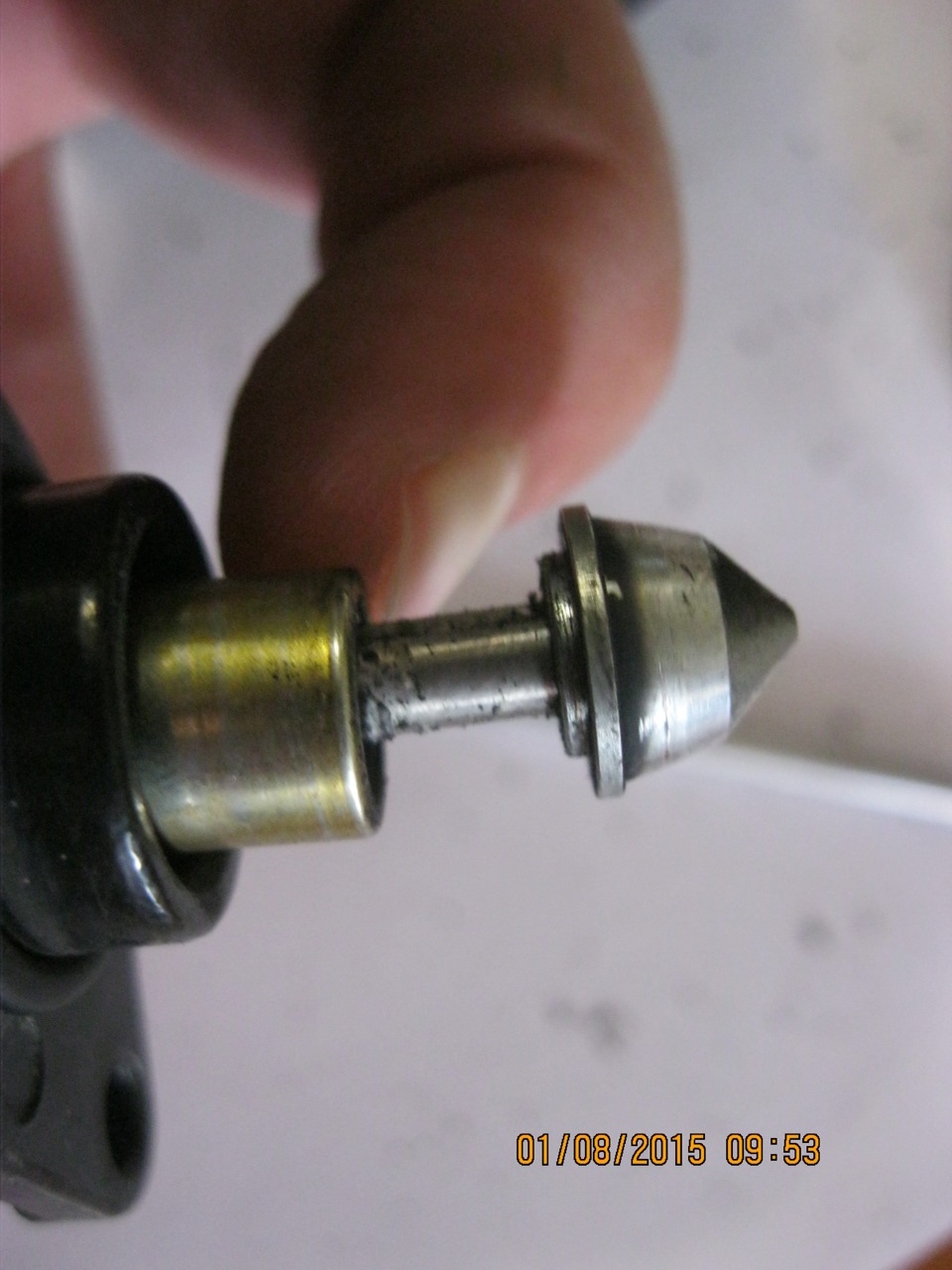

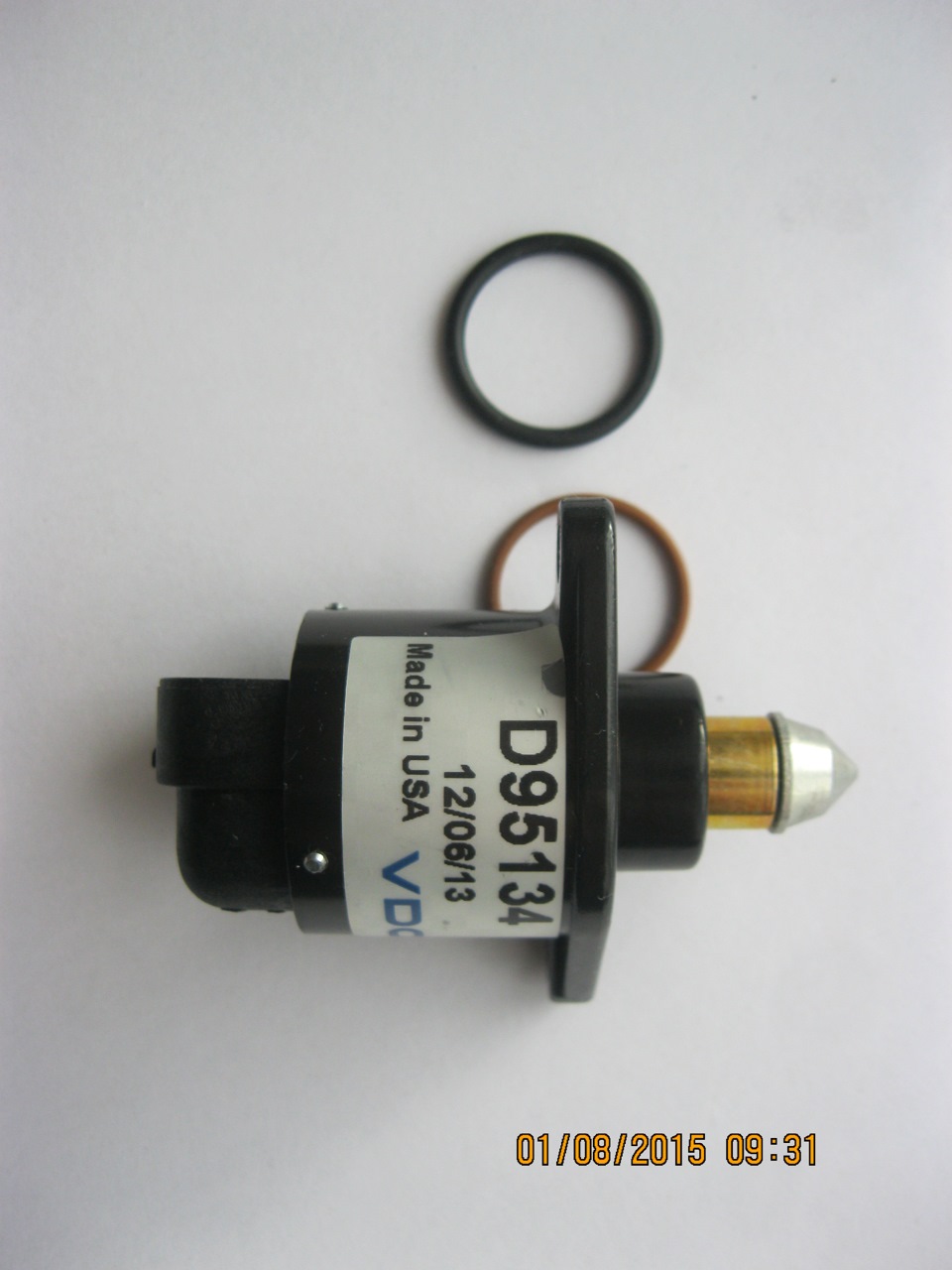

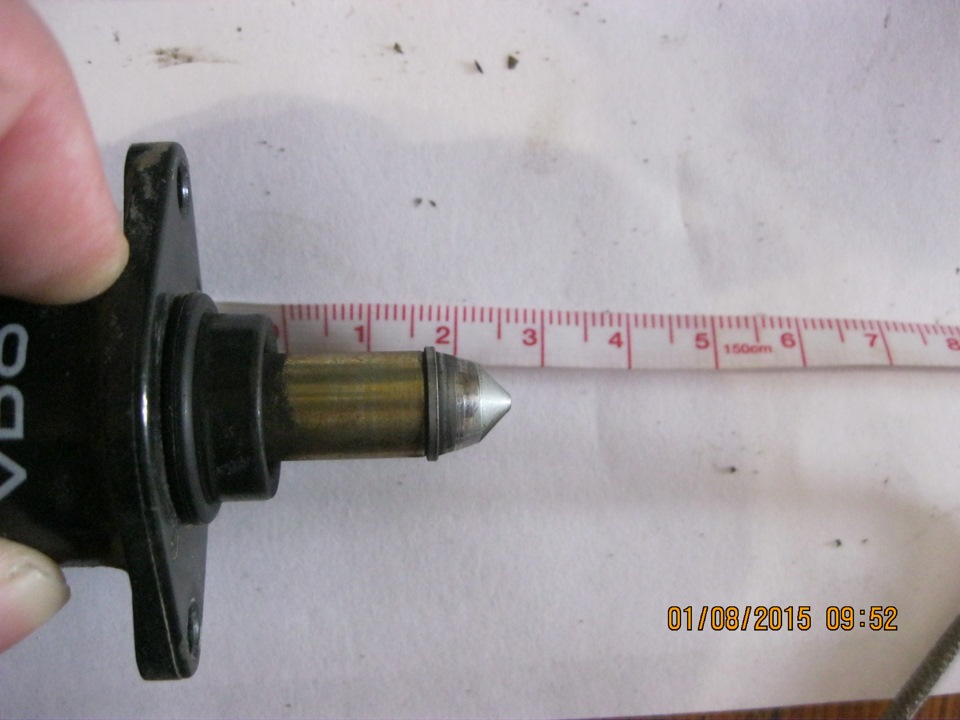

10. Снимите регулятор холостого хода, отодвиньте его защитную трубку, убедитесь, что там все задымлено.

11. * Ради интереса решил снять датчик положения дроссельной заслонки, он на столько лет оказался очень чистым.12. Приступим к очистке дроссельной заслонки. Продукт, который я приобрел, и я не особо верил в его эффективность, оказался отличного качества, могу вам сказать. Работает как растворитель, струя мощная, баллона хватает еще на три подобных промывки. Зубная щетка, которую я использовал для чистки внутренних стенок дроссельной заслонки, затем немного растаяла.

13. Продуть и высушить. При желании можно удалить внешнюю грязь, что я и сделал.14. Также у меня был заказан контроллер xx, который является полным аналогом заводского, и прибыл через 3 дня. В распакованной коробке два уплотнительных кольца выступают на регуляторе. Для Логана понадобится черный, более толстый. Закладываем красный в застежку-молнию. Закрепляем регулятор в нужном месте, держится с помощью двух саморезов Torx-T20.

15. Ставим днище, уплотнительное резиновое кольцо на дроссельный узел.

Установите верхнее уплотнительное кольцо на корпус фильтра. Поехали на машине.16. Собираем и устанавливаем детали в обратной последовательности, во впускном коллекторе ничего не забываем. (Теперь дроссельная заслонка не болталась над впускным коллектором, нижнее кольцо было туго натянуто, мне даже пришлось плюнуть на него, чтобы поставить дроссель на место.)17. Снимите минусовую клемму с АКБ, сядьте за руль, включите зажигание, вернитесь к АКБ. Ставим на место отрицательную клемму АКБ, ждем 5-10 секунд, снимаем клемму, ждем пару секунд, ставим клемму обратно, ждем 5-10 секунд (повторить 3-4 раза).18. Весь датчик откалиброван, фиксируем отрицательную клемму на месте, садимся за руль, заводим машину и радуемся.

Всю процедуру замены, не спеша, фотографируя, у меня ушло максимум 3 часа, работая над ней максимум час, если все запчасти при вас.После ремонта моя машина завелась легко, время покажет, что будет дальше, спасибо, что дочитали до конца.

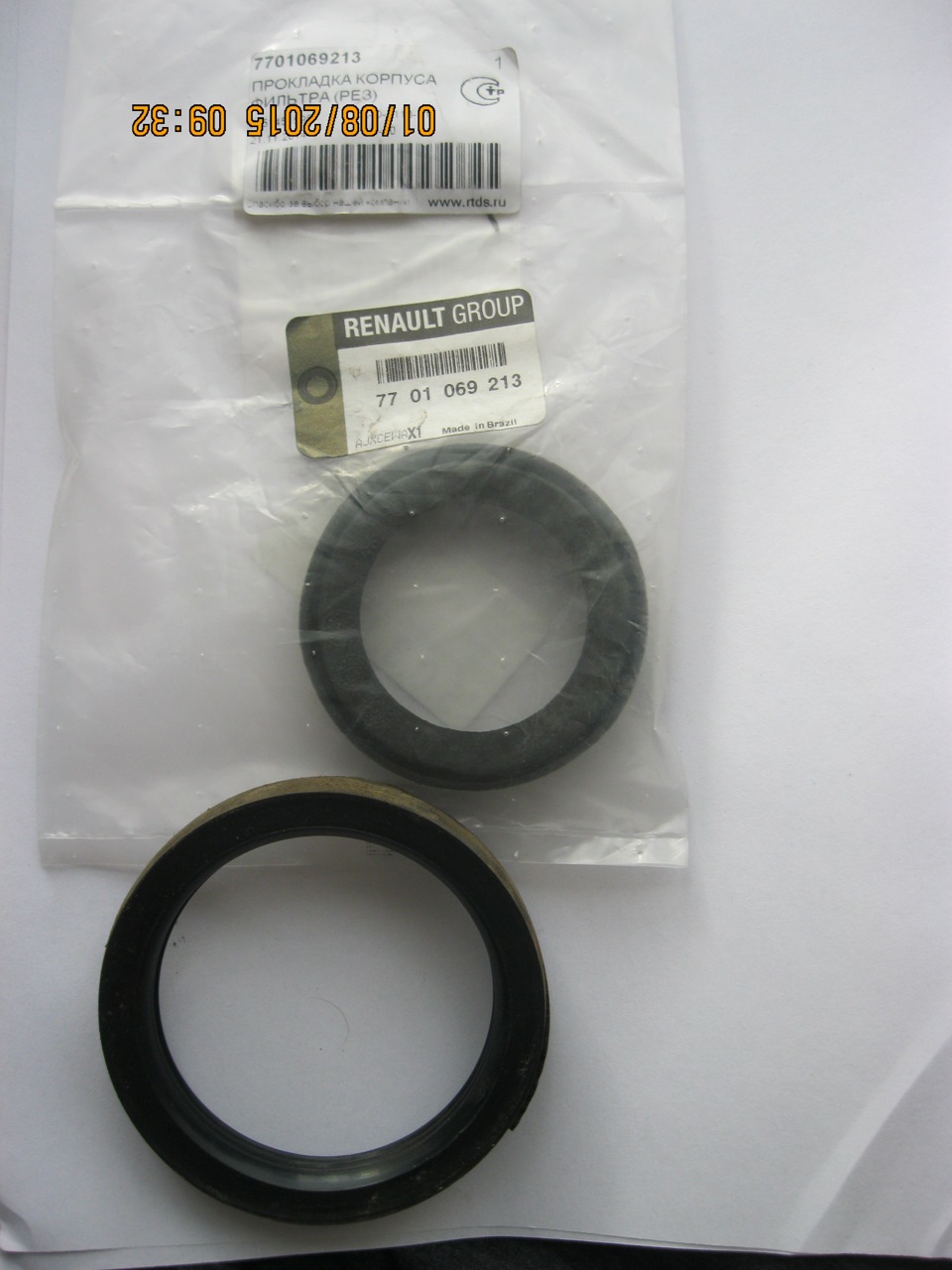

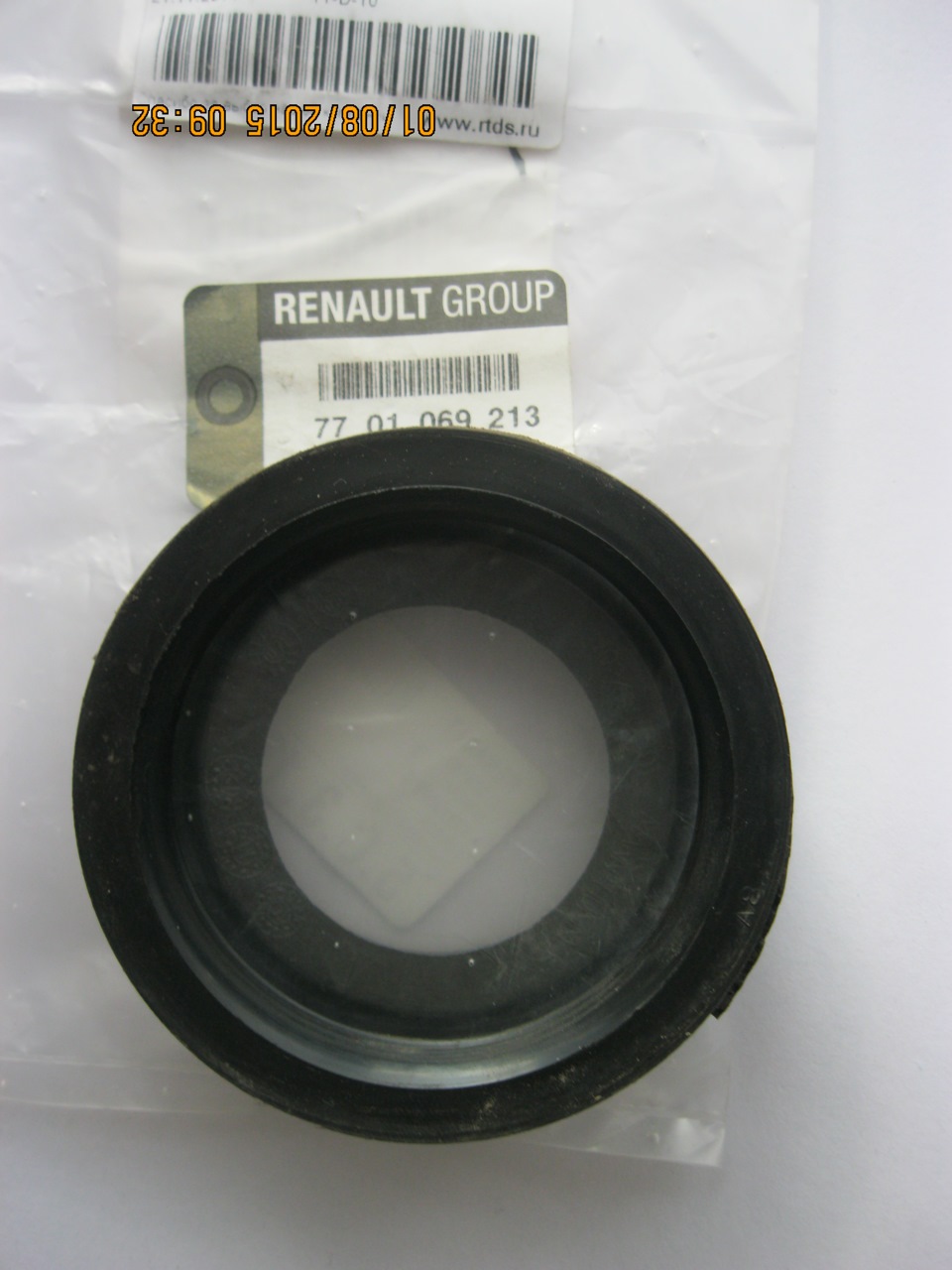

Кольцо уплотнительное нижнее, RENAULT (артикул 7701047579)Верхнее уплотнительное кольцо, RENAULT (арт. 7701069213) не используетсяРегулятор холостого хода. VDO (товар D95134)
