Тюнинг двигателя Toyota 5A-F/FE/FHE
Чип-тюнинг. Атмо. Турбо
Ровно как и с в атмосферно варианте мотор ничего сверхъестественного не покажет. Единственное что имеет смысл, это расточить цилиндры до диаметра 81 мм, под поршень 4A-FE, тем самым мы получим рабочий объем 1.6 л и фактически двигатель 4A-FE, но есть риск нарваться на дефекты литья. Можно поставить прямоточный выхлоп с пауком 4-2-1, но это ничего серьезного не даст.
Турбина на 5A-FE
Изначально, данный мотор разрабатывался для максимально спокойного перемещения, никакого спорта не предусматривалось, поэтому любой серьезный тюнинг повлечет за собой замену всего штатного барахла, на тюнинговое и к турбине это относится как нельзя кстати. Самый разумный вариант из возможных, это заказать кит на 4A-FE на маленькой турбине и ставить на стандартную поршневую, предварительно поставив форсунки 360сс, насос вальбро 255 и прямоточный выпуск на 51-й трубе, настраиваем на Абите. Даст это до 140-150 л.с., ресурс сильно сократится. Хотите ресурса, меняйте коленвал, шпг, пилите гбц… или свапните 4A-GE)).
<?php echo adrotate_group(1, 0, 0, 0); ??>
В последнее время на дорогах Российской федерации все чаще и чаще можно встретить автомобили японских производителей, которые под капотом у себя скрывают двигатели 5А. Такие движки способны доставить немало забот своим хозяевам. В связи с этим, хотелось бы поподробнее рассказать какие проблемы могут возникать при эксплуатации данных агрегатов и каким образом устранить эти проблемы.
<?php echo adrotate_group(6, 0, 0, 0); ??>
Обзор неисправностей и способы их ремонта
С увеличением пробега мотор 5A FE может выявить следующие неполадки:
| Стук | 1) нагар на клапанах 2) износ поршневых пальцев 3) износ распредвалов и их постелей | 1) раскоксовка и регулировка тепловых зазоров клапанов 2) замена пальцев 3)замена распредвалов или гбц |
| Повышение расхода смазки более 1 л/1000 пробега | 1) выработка маслосъемных колец 2) износ маслосъемных колпачков | 1) замена колец 2) замена колпачков |
| ДВС глохнет | 1) поломка трамблера 2) износ бензонасоса
3) забившийся топливный фильтр |
1) замена трамблера 2) замена бензонасоса
3) замена фильтра |
| Обороты плавают | 1) забит клапан картерной вентиляции 2) выход из строя форсунок
3) поломка свечей 4) износ клапана холостого хода 5) засорение заслонки дросселя |
1) прочистка вентиляции картера 2) замена форсунок
3) замена свечей 4) замена КХХ 5) промывка дроссельной заслонки |
| Мотор не заводится | поломка датчика температуры | замена датчика |
Ремонт 5A FE
Особенности конструкции
Официальный мануал на атмосферный рядный двигатель 5A FE содержит описание конструкции:
- блок чугунный, цилиндры расточены в теле без гильз, что резко повышает ремонтопригодность и снижает себестоимость;
- головка блока цилиндров двухвальная с газораспределением DOHC 16V;
- вначале система зажигания состояла из общей катушки, трамблера, пучка высоковольтных проводов, позже добавилась вторая катушка по схеме DIS-2;
- здесь нет ни гидрокомпенсаторов, ни муфты VVTi, поэтому требования к качеству масла достаточно низкие;
- форсировка чаще всего производится по аналогии с движками АвтоВАЗа расточкой цилиндров;
- капремонт легко выполняется в гаражах собственными силами;
- особенностью конструкции является ременный привод одного распредвала, второй получает вращение зубчатым колесом от него.
ГБЦ 5A-FE
Внешность

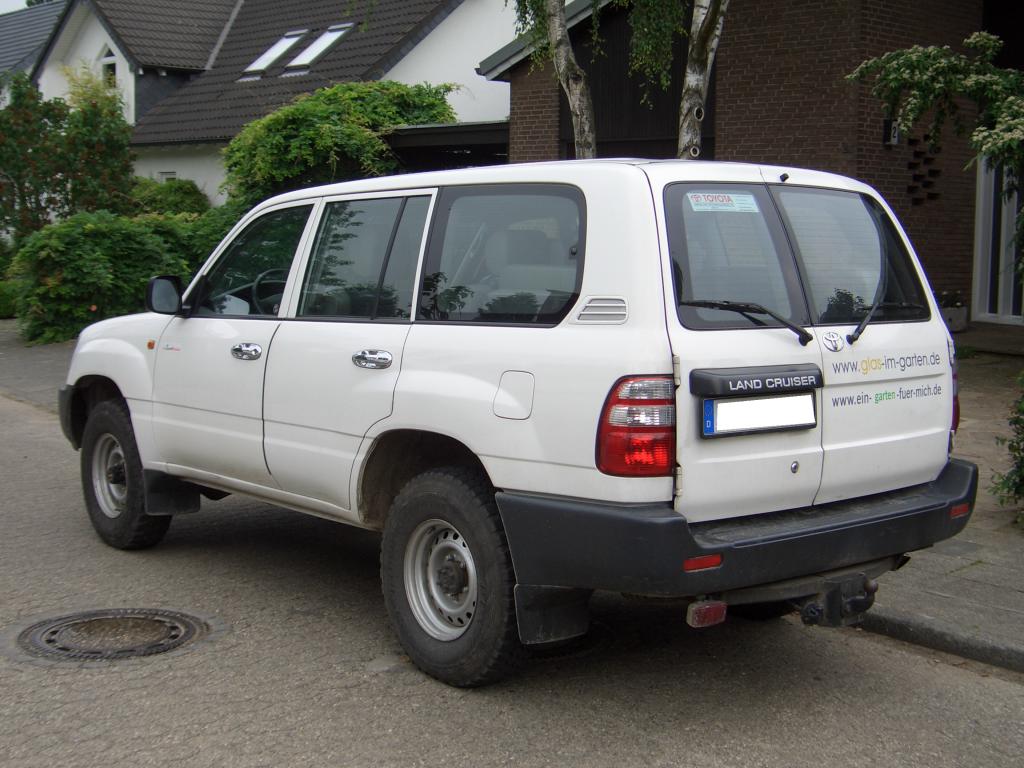

В целом, кузова у «Круизеров» очень похожие. Как и 80, Land Cruiser 105 имеет такие же квадратные формы, линии и мускулистые колесные арки с не менее массивными дисками. Однако в отличие от предыдущего поколения, 105-й кузов получил несколько иную форму оптики и решетки радиатора.
Многие задаются вопросом: чем же отличается внедорожник «Тойота Ленд Круизер» 105 от 100? Основные отличия касаются бамперов. Они на 105-м кузове не красились в основной цвет и были черными. Также на данной модели использовались одинарные стоп-сигналы сзади. Еще среди основных отличий по задней части стоит отметить задние распашные ворота. На сотом кузове применена откидная сплошная дверь.
Спустя пять лет после серийного производства, внедорожник Toyota Land Cruiser 105 пережил первый рестайлинг. Так, изменилась решетка радиатора. Она стала немного шире и теперь контактирует непосредственно с передним бампером (ранее на этом месте была металлическая полоса).
В 2005 году «Тойота Ленд Круизер» пережил еще одно обновление. Так, поменялась головная оптика. Лампы дальнего-ближнего света размещены горизонтально. Изменилась решетка радиатора и задние стоп-сигналы. Кстати, поворотники сделаны монолитными с фарой.
В целом, «Тойота Ленд Круизер» имеет брутальный, поистине мужской вид. Многие владельцы производят дополнительно тюнинг, а именно устанавливают:
- Силовые бамперы спереди и сзади.
- Грязевую резину.
- Светодиодную люстру.
- Надкрышный багажник.
- Шноркель.
- Лебедку.
С такой экипировкой машина однозначно привлекает внимание, говорят отзывы. Но сделано это вовсе не для того – машину профессионально готовят для соревнований
Также подобным тюнингом занимаются и просто любители бездорожья. Ведь 105-й «Круизер» более предрасположен к бездорожью, нежели «сотка».
Список моделей авто, в которых устанавливался
Проектировался мотор 5A FE, не только под конкретные классы C и D, но и под семейства автомобилей Toyota:
- Carina – 1990 – 1992 в кузове АТ170, 1992 – 1996 в кузове АТ192 и 1996 – 2001 в кузове АТ212;
- Corolla – 1989 – 1992 в кузове АЕ91, 1991 – 2001 в кузове АЕ100, 1995 – 2000 в кузове АЕ110, Ceres 1992 – 1998 в кузове АЕ100;
- Corona – 1989 – 1992 в кузове АТ170;
- Soluna – 1996 – 2003 в кузове AL50 для Юго-Восточной Азии;
- Sprinter – 1989 – 1992 в кузове АЕ91, 1991 – 1995 в кузове АЕ100, 1995 – 2000 в кузове АЕ110, Marino 1992 – 1998 в кузове АЕ100;
- Vios – 2002 – 2006 в кузове AXP42 для Китая;
- Tercel – 1990 – 1994 в кузове седан для Чили и купе для Канады, США.
Toyota Soluna
Технические характеристики 5A FE 1,5 л105 л. с.
Изначально в двигателе Toyota серии А заложен запас надежности, высокая ремонтопригодность и огромный запас запчастей. Выглядит схема двигателя следующим образом:
- R4 – рядная четверка, цилиндры проточены внутри чугунного корпуса, каналы смазки/охлаждения изготовлены во время отливки;
- ремнем приводится в действие и ГРМ, и навесное оборудование;
- моторы созданы для автомобилей C/D классов, семейств Caldina/Carina/Corona 170 – 210 и Corolla/Sprinter 90 – 110.
Блок цилиндров 5A-FE
Изготавливался ДВС в Японии для внутреннего рынка и в Китае для всей Юго-Восточной Азии
Важной особенностью является отсутствие соударения поршня/клапана при обрыве ременного привода. Другими словами, мотор 5A FE не гнет клапана. Соответствуют технические характеристики 5A FE приведенным в нижней таблице значениям:
Соответствуют технические характеристики 5A FE приведенным в нижней таблице значениям:
| Изготовитель | Tianjin FAW Toyota Engines Plant №1, North Plant, Deeside Engine Plant, Shimoyama Plant, Kamigo Plant |
| Марка ДВС | 5A FE |
| Годы производства | 1987 – 2006 |
| Объем | 1498 см3 (1,5 л) |
| Мощность | 77 кВт (105 л. с.) |
| Момент крутящий | 143 Нм (на 4200 об/мин) |
| Вес | 117 кг |
| Степень сжатия | 9,8 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | коммутаторное, бесконтактное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | силуминовый литой |
| Выпускной коллектор | литой чугунный |
| Распредвал | схема DOHC 16V, два верхних вала |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 78,7 мм |
| Поршни | оригинальные |
| Коленвал | литой, 5 опор, 8 противовесов |
| Ход поршня | 77 мм |
| Горючее | АИ-92-95 |
| Нормативы экологии | Евро-3 |
| Расход топлива | трасса – 4,5 л/100 км смешанный цикл 5,6 л/100 км
город – 6,9 л/100 км |
| Расход масла | 0,5 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40, 0W30, 0W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Роснефть |
| Масло для 5A FE по составу | Синтетика, полусинтетика |
| Объем масла моторного | 3,3 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 150000 км реальный 250000 км |
| Регулировка клапанов | шайбы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 5,3 л |
| Помпа | GMB GWT-83A, Toyota 16110-19205, Aisin WPT-018 |
| Свечи на 5A FE | Denso K16R-U11, Bosch 0242232802 |
| Зазор свечи | 1,1 мм |
| Ремень ГРМ | Bosch 1987AE1121, 1987949158, 117 зубьев |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | Vaico V70-0012, Bosch 0986AF1132, 0986AF1042 |
| Маховик | под сцепление 212 мм, 6 отверстий для болтов |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Toyota 90913-02090 впускные
Toyota 90913-02088 выпускные |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 23 Нм маховик – 83 Нм
шкив коленвала – 98 – 147 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 57 Нм (коренной) и 39 Нм (шатунный) головка цилиндров – три стадии 29 Нм, 49 Нм + 90° |
Обзор неисправностей и способы их ремонта
С увеличением пробега мотор 5A FE может выявить следующие неполадки:
| Стук | 1) нагар на клапанах 2) износ поршневых пальцев 3) износ распредвалов и их постелей | 1) раскоксовка и регулировка тепловых зазоров клапанов 2) замена пальцев 3)замена распредвалов или гбц |
| Повышение расхода смазки более 1 л/1000 пробега | 1) выработка маслосъемных колец 2) износ маслосъемных колпачков | 1) замена колец 2) замена колпачков |
| ДВС глохнет | 1) поломка трамблера 2) износ бензонасоса
3) забившийся топливный фильтр |
1) замена трамблера 2) замена бензонасоса
3) замена фильтра |
| Обороты плавают | 1) забит клапан картерной вентиляции 2) выход из строя форсунок
3) поломка свечей 4) износ клапана холостого хода 5) засорение заслонки дросселя |
1) прочистка вентиляции картера 2) замена форсунок
3) замена свечей 4) замена КХХ 5) промывка дроссельной заслонки |
| Мотор не заводится | поломка датчика температуры | замена датчика |
Ремонт 5A FE
Обслуживание
Техническое обслуживание движка 5А проводится с интервалом в 15 000 км. Рекомендованное обслуживание проводить необходимо каждые 10 000 км. Итак, рассмотрим подробную техническую карту обслуживания:
Процесс регулировки клапанов мотора 5А
ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.
ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.
ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.
ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.
Технические характеристики 5A FE 1,5 л/105 л. с.
Toyota camry 2021, седан, 9 поколение, xv70 (01.2017 — н.в.) — технические характеристики и комплектации
Изначально в двигателе Toyota серии А заложен запас надежности, высокая ремонтопригодность и огромный запас запчастей. Выглядит схема двигателя следующим образом:
- R4 – рядная четверка, цилиндры проточены внутри чугунного корпуса, каналы смазки/охлаждения изготовлены во время отливки;
- ремнем приводится в действие и ГРМ, и навесное оборудование;
- моторы созданы для автомобилей C/D классов, семейств Caldina/Carina/Corona 170 – 210 и Corolla/Sprinter 90 – 110.
Блок цилиндров 5A-FE
Изготавливался ДВС в Японии для внутреннего рынка и в Китае для всей Юго-Восточной Азии
Важной особенностью является отсутствие соударения поршня/клапана при обрыве ременного привода. Другими словами, мотор 5A FE не гнет клапана. Соответствуют технические характеристики 5A FE приведенным в нижней таблице значениям:
Соответствуют технические характеристики 5A FE приведенным в нижней таблице значениям:
| Изготовитель | Tianjin FAW Toyota Engines Plant №1, North Plant, Deeside Engine Plant, Shimoyama Plant, Kamigo Plant |
| Марка ДВС | 5A FE |
| Годы производства | 1987 – 2006 |
| Объем | 1498 см3 (1,5 л) |
| Мощность | 77 кВт (105 л. с.) |
| Момент крутящий | 143 Нм (на 4200 об/мин) |
| Вес | 117 кг |
| Степень сжатия | 9,8 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | коммутаторное, бесконтактное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | силуминовый литой |
| Выпускной коллектор | литой чугунный |
| Распредвал | схема DOHC 16V, два верхних вала |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 78,7 мм |
| Поршни | оригинальные |
| Коленвал | литой, 5 опор, 8 противовесов |
| Ход поршня | 77 мм |
| Горючее | АИ-92-95 |
| Нормативы экологии | Евро-3 |
| Расход топлива | трасса – 4,5 л/100 км смешанный цикл 5,6 л/100 км
город – 6,9 л/100 км |
| Расход масла | 0,5 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40, 0W30, 0W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Роснефть |
| Масло для 5A FE по составу | Синтетика, полусинтетика |
| Объем масла моторного | 3,3 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 150000 км реальный 250000 км |
| Регулировка клапанов | шайбы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 5,3 л |
| Помпа | GMB GWT-83A, Toyota 16110-19205, Aisin WPT-018 |
| Свечи на 5A FE | Denso K16R-U11, Bosch 0242232802 |
| Зазор свечи | 1,1 мм |
| Ремень ГРМ | Bosch 1987AE1121, 1987949158, 117 зубьев |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | Vaico V70-0012, Bosch 0986AF1132, 0986AF1042 |
| Маховик | под сцепление 212 мм, 6 отверстий для болтов |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Toyota 90913-02090 впускные
Toyota 90913-02088 выпускные |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 23 Нм маховик – 83 Нм
шкив коленвала – 98 – 147 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 57 Нм (коренной) и 39 Нм (шатунный) головка цилиндров – три стадии 29 Нм, 49 Нм + 90° |
Надежность, слабые места, ремонтопригодность
Работа двигателя L8 не вызывает нареканий. На корпусе при своевременном обслуживании не появляется масляные подтеки. Посторонние шумы не наблюдаются. Двигатель невероятно надежный. Доступ ко всем агрегатам свободный. Некоторые проблемы возникают с поиском запчастей на двигатель. В небольших городах они часто отсутствуют, но можно заказать.
Ресурс двигателя согласно заявлению завода-изготовителя, составляет 350 тысяч километров. На практике данный показатель еще лучше. Мотор без капитального ремонта уверенно проходит до полумиллиона километров. Но это только при систематическом правильном обслуживании. Внушительный ресурс достигается, в том числе благодаря наличию привода ГРМ в виде цепи.
Из недостатков стоит подчеркнуть неустойчивую работу двигателя на холостом ходу. Плавающие обороты убираются путем промывки дроссельной заслонки. Также в отдельных двигателях помогает перепрошивка электронного блока управления. В самом крайнем случае в дроссельной заслонке просверливается отверстие.
На какие автомобили устанавливался L8
- Mazda Bongo, грузовик (1999 год-настоящее время)
- Mazda Bongo, минивэн (1999 год-настоящее время)
На какие автомобили устанавливался MZR L823
- Mazda 5, минивэн (2007-2011)
- Mazda 5, минивэн (2007-2010)
- Mazda 5, минивэн (2004-2008)
На какие автомобили устанавливался MZR L813
- Mazda 6, хэтчбек/универсал/седан (2010-2012)
- Mazda 6, хэтчбек/универсал/седан (2007-2010)
- Mazda 6, хэтчбек/седан (2005-2008)
- Mazda 6, хэтчбек/универсал/седан (2002-2005)
- Mazda 6, хэтчбек/универсал/седан (2005-2007)
- Mazda 6, хэтчбек/универсал/седан (2002-2005)
На какие автомобили устанавливался MZR L8-DE/L8-VE
- Mazda MX-5, открытый кузов (2012-2015)
- Mazda MX-5, открытый кузов (2008-2012)
- Mazda MX-5, открытый кузов (2005-2008)
Характеристики двигателя Тойота 4A
| Производство | Kamigo Plant Shimoyama Plant Deeside Engine Plant North Plant Tianjin FAW Toyota Engine’s Plant No. 1 |
| Марка двигателя | Toyota 4A |
| Годы выпуска | 1982-2002 |
| Материал блока цилиндров | чугун |
| Система питания | карбюратор/инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4/2/5 |
| Ход поршня, мм | 77 |
| Диаметр цилиндра, мм | 81 |
| Степень сжатия | 88.999.39.49.510.310.511 (см. описание) |
| Объем двигателя, куб.см | 1587 |
| Мощность двигателя, л.с./об.мин | 78/560084/560090/480095/6000100/5600105/6000110/6000112/6600115/5800125/7200128/7200145/6400160/7400165/7600170/6400 (см. описание) |
| Крутящий момент, Нм/об.мин | 117/2800130/3600130/3600135/3600136/3600142/3200142/4800131/4800145/4800149/4800149/4800190/4400162/5200162/5600206/4400 (см. описание) |
| Топливо | 92-95 |
| Экологические нормы | — |
| Вес двигателя, кг | 154 |
| Расход топлива, л/100 км (для Celica GT) — город — трасса — смешан. | 10.57.99.0 |
| Расход масла, гр./1000 км | до 1000 |
| Масло в двигатель | 5W-30 10W-3015W-4020W-50 |
| Сколько масла в двигателе | 3.0 — 4A-FE 3.0 — 4A-GE (Corolla, Corolla Sprinter, Marin0, Ceres, Trueno, Levin) 3.2 — 4A-L/LC/F 3.3 — 4A-FE (Carina до 1994, Carina E) 3.7 — 4A-GE/GEL |
| Замена масла проводится, км | 10000 (лучше 5000) |
| Рабочая температура двигателя, град. | — |
| Ресурс двигателя, тыс. км — по данным завода — на практике | 300 300+ |
| Тюнинг — потенциал — без потери ресурса | 300+н.д. |
| Двигатель устанавливался | Toyota Corolla Toyota CoronaToyota CarinaToyota Carina EToyota CelicaToyota AvensisToyota CaldinaToyota AE86 Toyota MR2 Toyota Corolla Ceres Toyota Corolla Levin Toyota Corolla Spacio Toyota Sprinter Toyota Sprinter Carib Toyota Sprinter Marino Toyota Sprinter Trueno Elfin Type 3 Clubman Chevrolet Nova Geo Prizm |
Список моделей авто, в которых устанавливался
Проектировался мотор 5A FE, не только под конкретные классы C и D, но и под семейства автомобилей Toyota:
- Carina – 1990 – 1992 в кузове АТ170, 1992 – 1996 в кузове АТ192 и 1996 – 2001 в кузове АТ212;
- Corolla – 1989 – 1992 в кузове АЕ91, 1991 – 2001 в кузове АЕ100, 1995 – 2000 в кузове АЕ110, Ceres 1992 – 1998 в кузове АЕ100;
- Corona – 1989 – 1992 в кузове АТ170;
- Soluna – 1996 – 2003 в кузове AL50 для Юго-Восточной Азии;
- Sprinter – 1989 – 1992 в кузове АЕ91, 1991 – 1995 в кузове АЕ100, 1995 – 2000 в кузове АЕ110, Marino 1992 – 1998 в кузове АЕ100;
- Vios – 2002 – 2006 в кузове AXP42 для Китая;
- Tercel – 1990 – 1994 в кузове седан для Чили и купе для Канады, США.
Toyota Soluna
Плюсы и минусы
Основным преимуществом конструкции 4A FE является тот факт, что поршень не гнет клапана в момент обрыва ГРМ привода. Остальными достоинствами являются:
- наличие запчастей;
- низкий эксплуатационный бюджет;
- высокий ресурс;
- возможность самостоятельного ремонта/обслуживания, так как навесное оборудование не мешает этому;
Основным недостатком является система LeanBurn – на внутреннем рынке Японии такие машины считаются очень экономичными, особенно в пробках. Для бензина РФ они практически не пригодны, поскольку на средних оборотах наблюдается провал мощности, излечить который не удается. Моторы становятся чувствительными к качеству топлива и масла, состояния высоковольтных проводов, наконечников и свечей.
Блок цилиндров 4A-FE
Обзор неисправностей и способы их ремонта
С увеличением пробега мотор 5A FE может выявить следующие неполадки:
| Стук | 1) нагар на клапанах 2) износ поршневых пальцев 3) износ распредвалов и их постелей | 1) раскоксовка и регулировка тепловых зазоров клапанов 2) замена пальцев 3)замена распредвалов или гбц |
| Повышение расхода смазки более 1 л/1000 пробега | 1) выработка маслосъемных колец 2) износ маслосъемных колпачков | 1) замена колец 2) замена колпачков |
| ДВС глохнет | 1) поломка трамблера 2) износ бензонасоса
3) забившийся топливный фильтр |
1) замена трамблера 2) замена бензонасоса
3) замена фильтра |
| Обороты плавают | 1) забит клапан картерной вентиляции 2) выход из строя форсунок
3) поломка свечей 4) износ клапана холостого хода 5) засорение заслонки дросселя |
1) прочистка вентиляции картера 2) замена форсунок
3) замена свечей 4) замена КХХ 5) промывка дроссельной заслонки |
| Мотор не заводится | поломка датчика температуры | замена датчика |
Ремонт 5A FE
Технические характеристики 5A FE 1,5 л/105 л. с.
Изначально в двигателе Toyota серии А заложен запас надежности, высокая ремонтопригодность и огромный запас запчастей. Выглядит схема двигателя следующим образом:
- R4 – рядная четверка, цилиндры проточены внутри чугунного корпуса, каналы смазки/охлаждения изготовлены во время отливки;
- ремнем приводится в действие и ГРМ, и навесное оборудование;
- моторы созданы для автомобилей C/D классов, семейств Caldina/Carina/Corona 170 – 210 и Corolla/Sprinter 90 – 110.
Блок цилиндров 5A-FE
Изготавливался ДВС в Японии для внутреннего рынка и в Китае для всей Юго-Восточной Азии
Важной особенностью является отсутствие соударения поршня/клапана при обрыве ременного привода. Другими словами, мотор 5A FE не гнет клапана
Соответствуют технические характеристики 5A FE приведенным в нижней таблице значениям:
| Изготовитель | Tianjin FAW Toyota Engines Plant №1, North Plant, Deeside Engine Plant, Shimoyama Plant, Kamigo Plant |
| Марка ДВС | 5A FE |
| Годы производства | 1987 – 2006 |
| Объем | 1498 см3 (1,5 л) |
| Мощность | 77 кВт (105 л. с.) |
| Момент крутящий | 143 Нм (на 4200 об/мин) |
| Вес | 117 кг |
| Степень сжатия | 9,8 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | коммутаторное, бесконтактное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | силуминовый литой |
| Выпускной коллектор | литой чугунный |
| Распредвал | схема DOHC 16V, два верхних вала |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 78,7 мм |
| Поршни | оригинальные |
| Коленвал | литой, 5 опор, 8 противовесов |
| Ход поршня | 77 мм |
| Горючее | АИ-92-95 |
| Нормативы экологии | Евро-3 |
| Расход топлива | трасса – 4,5 л/100 км смешанный цикл 5,6 л/100 км
город – 6,9 л/100 км |
| Расход масла | 0,5 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40, 0W30, 0W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Роснефть |
| Масло для 5A FE по составу | Синтетика, полусинтетика |
| Объем масла моторного | 3,3 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 150000 км реальный 250000 км |
| Регулировка клапанов | шайбы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 5,3 л |
| Помпа | GMB GWT-83A, Toyota 16110-19205, Aisin WPT-018 |
| Свечи на 5A FE | Denso K16R-U11, Bosch 0242232802 |
| Зазор свечи | 1,1 мм |
| Ремень ГРМ | Bosch 1987AE1121, 1987949158, 117 зубьев |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | Vaico V70-0012, Bosch 0986AF1132, 0986AF1042 |
| Маховик | под сцепление 212 мм, 6 отверстий для болтов |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Toyota 90913-02090 впускные
Toyota 90913-02088 выпускные |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 23 Нм маховик – 83 Нм
шкив коленвала – 98 – 147 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 57 Нм (коренной) и 39 Нм (шатунный) головка цилиндров – три стадии 29 Нм, 49 Нм + 90° |
Подготовительный этап
- Машину установить на стояночный тормоз.
- Отсоединить минус клемму аккумулятора (на форумах можно встретить рекомендации о необязательности этого шага, но вопросы безопасности важны).
- Установить машину на надежные подставки (если есть возможность – используйте яму или эстакаду).
- Снять правое переднее колесо.
- Снять защиту двигателя.
- Снять расширительно-омывательный бочок.
Произвести работы по поддержки двигателя – используйте домкрат, на который установите длинную доску.
Этап, требующий серьезных трудозатрат – снятие болта шкива коленвала. Рекомендуют использовать специальный инструмент, для этого есть штатные отверстия. Реально выполнить эту задачу обычным слесарным инструментом. В выемку вставить выколотку тупым концом. Используем торцевой ключ на 17, пару удлиняющих переходников и ручку диной от 50 сантиметров. Располагаем монтировку между головкой, выколоткой и рычагом подвески. Определяемся с опорой для приложения силы – нельзя использовать привод! Линия ключа должна продолжать линию коленвала. Прокручиваем ручку ключа против часовой стрелки
Важно при установке ручки и, непосредственно перед началом приложения силы, проверить её: она должна быть как можно ближе к шкиву
Необходимо создать линию ключ – коленвал. Ручка ключа двигается справа налево. Контролируем расположение инструментов. Сила требуется значительная. Немного облегчить эту задачу можно приобретя в автомагазине специальный съемник. Отчаянные автолюбители решают задачу, используя стартер. Эта операция осуществляется в паре. Один упирает головку ключа, второй поворачивает ключ зажигания и тут же назад. И так до тех пор, пока не получим желаемого результата. Предварительно отключить свечи зажигания. Для выполнения этой операции в одиночку рассчитать надо так, чтобы при повороте ключа рычаг сразу упирался. Действие обычно надо повторить 2-3 раза.
Подготовительный этап
- Машину установить на стояночный тормоз.
- Отсоединить минус клемму аккумулятора (на форумах можно встретить рекомендации о необязательности этого шага, но вопросы безопасности важны).
- Установить машину на надежные подставки (если есть возможность – используйте яму или эстакаду).
- Снять правое переднее колесо.
- Снять защиту двигателя.
- Снять расширительно-омывательный бочок.
Произвести работы по поддержки двигателя – используйте домкрат, на который установите длинную доску.
Этап, требующий серьезных трудозатрат – снятие болта шкива коленвала. Рекомендуют использовать специальный инструмент, для этого есть штатные отверстия. Реально выполнить эту задачу обычным слесарным инструментом. В выемку вставить выколотку тупым концом. Используем торцевой ключ на 17, пару удлиняющих переходников и ручку диной от 50 сантиметров. Располагаем монтировку между головкой, выколоткой и рычагом подвески. Определяемся с опорой для приложения силы – нельзя использовать привод! Линия ключа должна продолжать линию коленвала. Прокручиваем ручку ключа против часовой стрелки
Важно при установке ручки и, непосредственно перед началом приложения силы, проверить её: она должна быть как можно ближе к шкиву
Необходимо создать линию ключ – коленвал. Ручка ключа двигается справа налево. Контролируем расположение инструментов. Сила требуется значительная. Немного облегчить эту задачу можно приобретя в автомагазине специальный съемник. Отчаянные автолюбители решают задачу, используя стартер. Эта операция осуществляется в паре. Один упирает головку ключа, второй поворачивает ключ зажигания и тут же назад. И так до тех пор, пока не получим желаемого результата. Предварительно отключить свечи зажигания. Для выполнения этой операции в одиночку рассчитать надо так, чтобы при повороте ключа рычаг сразу упирался. Действие обычно надо повторить 2-3 раза.
Обзор неисправностей и способы их ремонта
С увеличением пробега мотор 5A FE может выявить следующие неполадки:
| Стук | 1) нагар на клапанах 2) износ поршневых пальцев 3) износ распредвалов и их постелей | 1) раскоксовка и регулировка тепловых зазоров клапанов 2) замена пальцев 3)замена распредвалов или гбц |
| Повышение расхода смазки более 1 л/1000 пробега | 1) выработка маслосъемных колец 2) износ маслосъемных колпачков | 1) замена колец 2) замена колпачков |
| ДВС глохнет | 1) поломка трамблера 2) износ бензонасоса
3) забившийся топливный фильтр |
1) замена трамблера 2) замена бензонасоса
3) замена фильтра |
| Обороты плавают | 1) забит клапан картерной вентиляции 2) выход из строя форсунок
3) поломка свечей 4) износ клапана холостого хода 5) засорение заслонки дросселя |
1) прочистка вентиляции картера 2) замена форсунок
3) замена свечей 4) замена КХХ 5) промывка дроссельной заслонки |
| Мотор не заводится | поломка датчика температуры | замена датчика |
Ремонт 5A FE
Подводим итоги
Итак, мы выяснили, что собой представляет «Тойота Ленд Круизер». Среди основных плюсов его можно выделить:
- Брутальную внешность.
- Стойкий к коррозии кузов.
- Ресурсный двигатель.
- Надежную трансмиссию.
- Неубиваемую подвеску.
- Просторный салон и вместительный багажник.
- Ликвидность на рынке.
Среди недостатков стоит подчеркнуть:
- Скромное оснащение салона.
- Дорогие запчасти.
- Высокий расход топлива.
- Излишнюю валкость и крены.
Этот автомобиль идеально подходит для тех, кто хочет надежный и комфортный внедорожник с хорошими характеристиками проходимости. Многие сомневаются, какой двигатель выбрать. Атмосферный дизель больше подойдет тем, кто любит побуксовать на бездорожье – тяги его хватает за глаза. Ну, а любителям более динамичной езды можно рекомендовать восьмицилиндровый мотор. Правда, в плане расхода топлива он вовсе не экономичен. Что касается коробки передач, для бездорожья лучше выбрать чистую механику. Любой автомат не любит перегревов, поэтому версии с АКПП в большей мере подойдут для эксплуатации по асфальтированной местности.
