Двигатели

Дорестайлинговый Шевроле Авео комплектовался двигателями B12S1 1,2 л (72 л.с.) и F14D3 1,4 л (94 л.с.). Все агрегаты получили ременный привод ГРМ с регламентом замены каждые 60 тыс. км. Оба мотора имеют одинаковые блоки цилиндров и кривошипно-шатунную группу. Существенное различие агрегатов заключается в головке блока цилиндров. На B12S1 один распределительный вал с 2-мя клапанами на цилиндр, а на F14D3 – два распределительных вала с 4-мя клапанами на цилиндр. Двигатели объемом 1,4 л оснащены гидрокомпенсаторами.

1,2 л B12S1 имеет одну серьезную «болячку», приобретенную в результате неоправданно завышенного интервала замены масла 15 000 км. В Российских тяжелых условиях эксплуатации с плохим бензином и холодными зимами интервал замены лучше сократить максимум до 10 тыс. км, а при больших пробегах и того меньше. Иначе, при пробеге более 60 – 100 тыс. км наблюдается повышенный износ распредвалов с коромыслами и его осями. В худшем случае, после 100 – 150 тыс. км возможно заклинивание распредвала с последующей недешевой (около 50 тыс. рублей) заменой головки блока цилиндров.

Предвестником неприятности послужит появившееся цоканье или «дизеление». Причина бед в засорении жиклера масляной магистрали, что вызывает масляное «голодание». При обнаружении дефекта необходимо не просто заменить распредвал с рокерами, а, сняв ГБЦ, прочистить жиклер и рассверлить отверстие до больших размеров. Иначе «дизеление» и износ вскоре начнутся вновь. Но сильно огорчаться не стоит. При должном уходе двигатели объемом 1,2 л запросто перешагивают отметку в 300 тыс. км без капитального ремонта.

Передний сальник коленвала на этих моторах начинает подтекать после 100 – 140 тыс. км (1,5 – 2 тыс. рублей с работой). В морозы при пробеге более 80 – 120 тыс. км из-за заклинивания клапана вентиляции картерных газов нередко выбивает масляный щуп, и выдавливает масло.

Chevrolet Aveo первого поколения Т-200 (2003-2006 гг.)

Двигатель F14D3 на больших пробегах может начать «подтраивать» — появляются перебои в его работе. Причина в подвисающих выпускных клапанах из-за образования нагара. С 2008 года клапана для этих моторов были доработаны, и проблем больше не возникает. Так же для двигателей 1,4 л характерно подтекание масла из-под крышки клапанов при пробеге более 80 – 120 тыс. км (200 – 1200 рублей).

После рестайлинга в 2008 году обновились и силовые агрегаты. Появились моторы B12D1 1,2 л (84 л.с.) с цепным приводом ГРМ и F14D4 1,4 л (101 л.с.) с механизмом автоматической регулировки фаз газораспределения.

«Сто сильный» двигатель до 2010 года выпуска при пробеге более 30 – 60 тыс. км «страдает» из-за выхода из строя шестерни распредвала. Она выдает себя «рокотом» сразу же после пуска и «дизелением» во время прогрева. Ремонт обойдется в 20 – 30 тыс. рублей с работой. Если «болезнь» запустить, то может выдавить сальники распредвала с последующим падением уровня масла. Если же масло попадет на ремень ГРМ, то возможно его проскакивание на несколько зубьев, и, как следствие, произойдет встреча клапанов с поршнями. Перебои в работе двигателя с высвечиванием «Check Engine» спустя 60 – 80 тыс. км  могут быть вызваны обрывом в цепи контактов на штекере ЭБУ. Для восстановления работоспособности двигателя достаточно всего лишь поджать клеммы на штекере.

Далее отметим неисправности характерные для всех типов двигателей Шевроле Авео. При пробеге более 40 – 80 тыс. км начинает «сифонить» крышка расширительного бачка (около 400 рублей) из-за западающего клапана. Термостат двигателей 1,4 л сдается после 60 – 90 тыс. км (1000 – 3000 рублей). Со временем он начинает подтекать или рано открываться на большой круг, не позволяя прогреть двигатель в морозы. При пробеге более 60 – 80 тыс. км может перестать включаться вентилятор охлаждения радиатора (чаще на моторах 1,4 л) из-за проблем с контактами в разъеме подключения, реже — из-за «залипания» щеток электромотора вентилятора.

На Chevrolet Aveo с 2003 по 2007 год выпуска распространено протирание «до дыр» радиатора (в правом нижнем углу) кожухом вентилятора при  пробеге более 40 – 80 тыс. км. Что бы избежать этого, необходимо в местах крепления рамки вентилятора подложить шайбы и слегка подрезать кромку кожуха. Новый радиатор обойдется в 3 – 5 тыс. рублей за неоригинал и 8 – 9 тыс. рублей – за оригинал.

Горящий «Check Engine», перебои в работе двигателя и снижение тяги при пробеге более 80 – 120 тыс. км могут быть вызваны забитой фильтрующей сеткой топливного насоса в баке, выходом из строя высоковольтных проводов (650 – 1800 рублей), кислородного датчика (1000 – 3300 рублей) или катализатора.

Рекомендации производителя по эксплуатации двигателя

Несмотря на то, что двигатель Chevrolet B12D1 является надежным и долговечным силовым агрегатом, иногда его слабые места вызывают необходимость капитального ремонта. Такая ситуация возникает исключительно по вине автовладельца.

Производитель заявляет внушительный пробег двигателя с одной маленькой, но емкой оговоркой. Ее суть сводится к тому, что мотор исправно и без проблем отработает свой ресурс при своевременном и качественном техническом обслуживании.

В инструкции по эксплуатации автомобиля подробно расписаны сроки проведения очередных ТО, их содержание, обязательный к выполнению объем, указываются марки и номера заменяемых деталей и технических жидкостей.

Выполнение всех требований производителя является гарантией безупречной работы двигателя. Но здесь необходимо учитывать один нюанс, точнее поправку. Соблюдать периодичность ТО надо, но с уменьшением ресурса замены (проверки) некоторых узлов и деталей. Это пожелание актуально и для технических жидкостей, например, масла.

Необходимость такой корректировки Инструкции по эксплуатации вызвана рядом причин, характерных для России:

  • низкое качество топлива;
  • некачественное дорожное покрытие;
  • агрессивное вождение автомобиля.

Перечислены основные причины, по которым требуется изменить порядок проведения ТО.

Аналогичным способом следует поступать и с другими параметрами операций ТО, т.е. чаще заменять масло, фильтры, высоковольтные провода, свечи и т.д. Конкретно о цифрах всегда проконсультируют механики СТО или опытные автомобилисты.

В качестве примера несоблюдения рекомендаций производителя приводится отзыв из владельцев автомобиля с двигателем B12D1. Стиль автора сохранен:

Комментарий автовладельца

Скалес

Авто: Chevrolet Spark

Столкнулся с проблемой подбора наилучших свечей зажигания для двигателя B12D1 1.2 V16. Собственно, купил себе NGK DCPR7E (Order No.3932). До этого стояли оригинальные Champion RA7YC, отходили 18000. Нареканий на них не было, но перед зимой решил поменять. Прочитал до покупки тему «Свечи зажигания» и к однозначному выводу не пришел. Много плохих отзывов писали про Champion RA7YC, поэтому выбор пал на NGK DCPR7E, но…… отъездил на них 600км и откровенно говоря не в восторге. Динамика хуже, чем на старых. Двигатель громче стал на оборотах с 3000. Можете сказать что это все кажется, но, прочитав разные форумы, в том числе и украинский, сделал для себя вывод: нужны другие свечи!.

Отзыв подчеркивает, что рекомендации производителя – закон. Его нарушение вызывает неприятности, которые можно избежать.

Описание двигателя

Как проводится капитальный ремонт двигателя, этапы работ

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». На практике двигатель выдерживает ресурс в 250 тыс

На практике двигатель выдерживает ресурс в 250 тыс

км. Очевидно, что это во многом зависит от условий эксплуатации. Если периодически нагружать мотор, не проводить своевременно ТО, срок службы агрегата снизится

На практике двигатель выдерживает ресурс в 250 тыс. км. Очевидно, что это во многом зависит от условий эксплуатации. Если периодически нагружать мотор, не проводить своевременно ТО, срок службы агрегата снизится.

F16D4 способен выдавать 113 л. с. мощности. Питание двигателя осуществляется посредством распределённого впрыска, за которым полностью следит электроника. Это позволило увеличить мощность силовой установки, но возникли проблемы с электромагнитными клапанами фазорегулятора. Они после некоторого времени начинают работать как дизель, с шумом. Надо их почистить или заменить.

Это такая же рядная «четвёрка», как и предшественник. Один общий коленвал, два распредвала с верхним расположением. Двигатель охлаждается антифризом, который циркулирует в системе закрытого типа.

ГБЦ отливается из сплава алюминия, несколько отличается от головки двигателя F16D3. В частности, продувка цилиндров осуществляется по поперечной схеме. Различаются диаметры впускного/выпускного клапана, диаметры стержней и длина (подробнее о размерах см. в таблице).

На новом двигателе убран клапан EGR, что является большим преимуществом. Нет также гидрокомпенсаторов. Бензин желательно заливать 95-й, чтобы не было особых проблем с функционированием двигателя.

Таким образом, новый мотор отличается от предыдущего следующими характеристиками:

  • наличием нового впускного тракта с изменяемой геометрией XER;
  • отсутствием клапана EGR, что исключает попадание выхлопных газов при старте двигателя во впуск;
  • наличием механизма DVVT;
  • отсутствием гидрокомпенсаторов — тарированные стаканы куда проще, хотя и надо проводить ручную регулировку после 100 тыс. км пробега;
  • увеличенным общим ресурсом эксплуатации — при соблюдении стандартных правил мотор пройдёт без особых проблем 200-250 тыс. километров.
Годы выпуска 2008-наши дни
Марка двигателя F16D4
Производство GM DAT
Материал блока цилиндров чугун
Тип рядный
Диаметр тарелки впускного клапана 31,2 мм
Диаметр тарелки выпускного клапана 27,5 мм
Диаметр стержня впускного и выпускного клапана 5,0 мм
Длина впускного клапана 116,3 мм
Длина выпускного клапана 117,2 мм
Рекомендованные масла 5W-30; 10W-30; 0W-30 и 0W-40 (в районах с температурой ниже -25 градусов)
Расход масла до 0,6 л/1000 км
Какую охлаждающую жидкость лить GM Dex-Cool
Конфигурация L
Объем, л 1.598
Диаметр цилиндра, мм 79
Ход поршня, мм 81.5
Степень сжатия 10.8
Число клапанов на цилиндр 4 (2-впуск; 2-выпуск)
Газораспределительный механизм DOHC
Порядок работы цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 83 кВт – (113 л.с.) / 6400 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 153 Н•м / 4200 об/мин
Система питания Распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина 95
Экологические нормы Евро 5
Вес, кг 115
Расход топлива город 8,9 л. | трасса 5,3 л. | смешанн. 6.6 л/100 км
Ресурс двигателя F16D4 на практике – 200-250 тыс. км
Система охлаждения принудительная, антифриз
Объем ОЖ 6,3 л
Помпа PHC014/PMC либо 1700/Airtex
Свечи на F16D4 GM 55565219
Зазор свечи 1,1 мм
Ремень ГРМ GM 24422964
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик GM 96184979
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze, впускные светлые
выпускные темные
Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин -1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм; маховик – 62 – 87 Нм; болт сцепления – 19 – 30 Нм; крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный); головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Интересно будет рассмотреть также другие особенности этого двигателя. Например, тщательная работа над системой регулировки фаз позволила улучшить качество воспламенения. Много хороших слов заслуживает новая ГБЦ, в которой цилиндры продуваются поперечно, в отличие от предыдущего мотора F16D3.

B12d1 двигатель регулировка клапанов

Дмитрий (Си-Би_Регион)

Группа: Супермодераторы Сообщений: 4817 Регистрация: 16.1.2009 Из: Екатеринбург Пользователь №: 34027 Спасибо сказали: 1313 раза

Автомобиль: Н3 Турбо 4Х4 Откуда: г.ЕКАТЕРИНБУРГ Регион: Свердловская область

Регулировку клапанов на Спарке и Авео производитель рекомендует производить раз в 150 т. км на Спарке М300 и Авео 1,2л 16кл раз в 100т.км. Следует отметить, что моторы совершенно одинаковые и мотивы производителя в задании разного интервала для регулировки не совсем понятны. Тут явно прослеживается маркетинговая составляющая в привлечении большим межсервисным интервалом.Всё бы было хорошо, если бы не было отклонений в регулировке клапанов с завода. При замерах на новых моторах зазоров в приводе клапанов присутствуют отклонения как в меньшую, так и в большую сторону. Зазоры проверяют при температуре двигателя +20гр, для впускных клапанов зазор 0,074-0,125мм, для выпускных клапанов 0,245-0,295мм. Постоянно встречаются минимальный зазор на впускных клапанах 0,04-0,06мм, а это крайне мало. На выпускных часто минимальный зазор составляет 0, 14-0,18мм. При этом на Спарке М300 температура включения первой скорости вентилятора охлаждения составляет 108гр. Большие зазоры не так страшны для ресурса мотора и экономичности. Маленькие зазоры не способствует экономичности двигателя, да и ресурс снижается. Для проверки зазоров на Спарке М300 необходимо демонтировать половину впускного коллектора 9 болтов и клапанную крышку 12 болтов, на Авео более доступно и достаточно снять только клапанную крышку. Если зазоры не в допуске, на Спарке М300 придётся провести следующие работы, следуя заводским рекомендациям:— снимаем приводные ремни и шкив К/В( для этого нужно на Спарке М300 опустить мотор, т.к. доступ к болту К\В мешает лонжерон) и помпы 4 болта, — сливаем масло с поддона двигателя,— отворачиваем лючок маховика 3 болта — отворачиваем поддон двигателя и снимаем его 16 болтов и 2 гайки — отворачиваем 2 болта креплении бочка гидроуселителя и отводим бочёк в сторону(на Спарке М300)— отворачиваем 2 болта креплении расширительного бочка антифриза и отводим в сторону(на Спарке М300)— отворачиваем левую опору двигателя от кузова и двигателя и снимаем предварительно вывесив двигатель 4 болта и 2 гайки — отворачиваем 16 болтов по периметру передней крышки распредвала и снимаем её, — совмещаем метки на К\В и распредвалах — отворачиваем гидронатяжитель 2 болта от двигателя предварительно его сжав и зафиксировать чекой — отворачиваем ось натяжного башмака и снимаем— снимаем цепь — отворачиваем крышки распредвалов 20 болтов и снимаем не путая их — вынимаем валы — вынимаем толкатели — при необходимости рассухариваем клапана и меняем колпачки — после измерения микрометром толщины толкателей, высчитываем толщину новых и устанавливаем подобранные нужной толщины толкатели.Собираем всё в обратной последовательности, не забыв запастись новой прокладкой клапанной крышки и герметиком.

Итого; для регулировки клапанов нужно открутить, а потом закрутить 100 болтов с гайками, не считая крепления защиты двигателя.Как видно объем работ сопоставим с объемом работ при среднем ремонте двигателя.

Официальные дилеры не имеют представления о конструкции продаваемой машины и её обслуживанию, и утверждают что в этих моторах стоят гидрокомпенсаторы, но когда им втолковываешь суть конструкции и перечень работ которых надо провести для регулировки клапанов, впадают в ступор подсчитывая стоимость работ, и называют цену за проверку зазоров 2,5-3т.р, а за разборку и регулировку клапанов ценник примерно от 14т.р. Но самое забавное в другом: НИ у одного дилера в России нет регулировочных толкателей, а их 40 размеров. В идеале в запасе должно быть 40 размеров * 16 клапанов = 640 толкателей.На вопрос если понадобятся толкатели для регулировки, что делать? Отвечают что только на заказ, срок поставки от 1 до 3 месяцев. Видимо в это время владельцу предложат ходить пешком.

Источник

Двигатель 4s fe – технические характеристики, плюсы и минусы

Силовой агрегат 4S-FE был разработан на основе 3S-FE. Принципиальная разница в объеме цилиндров. Относительно старшей вариации он уменьшен до 1.8 литра. Это было сделано уменьшением цилиндров. Их размер составил 82.5 мм.

Первые версии мотора назывались 4S-Fi, в нем использовался моновпрыск. Двигатель начал производиться с 1987 и только в 1990 году его сменил 1S-Ui. С 90-го. Двигатель был оснащен моновпрыском с системой многоточечного распределения топлива. Также в моторе была повышена компрессия и увеличена мощность. В такой вариации мотор производился под обозначением 4S-FЕ и выпускался до 1999г.

Детальнее о двигателе

Мотор 4s очень неприхотлив и обладает большим ресурсом. Он не требует большого внимания, да и не имеет особых минусов. Производился данный мотор на протяжении 12 лет, с 1987-99год. За это время над мотором была произведена всего одна доработка. В 1990 году моновпрысковая система была заменена на многоточечную, также была увеличена компрессия, в результате этого возросла мощность. На этом изменений не было на протяжении 10-ти лет. Такой промежуток времени без изменений для японского моторостроения является очень большим. Обусловлено это тем, что от мотора не требовались рекордные показатели, а конструкция получилась хорошо сбалансированной по всем параметрам. Это подтверждает огромное количество поклонников данного мотора и в наши дни.

Что же такого в моторе, который не был ни сверхиновационным, ни сверхпродуктивным. Да и экономичностью он не отличался. Ответ напрашивается сам по себе. Данный силовой агрегат был просто той самой серединой во всем. Он устраивал абсолютно всех, по абсолютно всем параметрам.

Мотор 4s (вначале FI, а потом FE) устанавливались на очень разные виды автомобилей. Примером служат модели Toyota Celica и Camry. Надежность данной серии моторов позволяла чувствовать себя уверенно абсолютно разным водителям, будь это молодой человек или состоятельны мужчина.

Мотор 4S-FE. Технические данные

Максимальная мощность, л.с. 115 — 125
Диаметр цилиндра, мм 83
Топливо Бензин Regular (АИ-92, АИ-95)
Максимальная мощность, л.с. (кВт) при об./мин. 115 (85) / 5600 120 (88) / 6000 125 (92) / 6000 125 (92) / 6600
Максимальный крутящий момент, Н*м (кг*м) при об./мин. 157 (16) / 4400 162 (17) / 4600
Расход топлива, л/100 км 3.9 — 8.6
Компрессия 9 — 10
Тип двигателя рядный, 4-цилиндровый, 16-клапанный, жидкостное охлаждение, DOHC
Ход поршня, мм 86

Машины на которые устанавливался мотор

В 1987 году маркетологи работали не над тем как продать как можно больше некачественных моторов, а над тем как создать лучший продукт для потребителя. К плюсам данного мотора стоит отнести достаточно хороший КПД относительно объема на лошадиные силы. Показатель составлял 105-125л.с. при объеме 1838см.куб. При всем этом достигался хороший крутящий момент около 150 Нм. Двигатель имеет привод ременного типа, это позволяло быть значительно тише классического цепного. В виду того, что между поршнем и клапанной крышкой имелся запас пространства, при обрыве ремня клапана не гнуло. Пожалуй, это существенный плюс к ремонтопригодности. В виду своей простоты и хорошему соотношению всех параметров мотор обладал огромным ресурсом (около миллиона километров)

Обслуживание и ремонт

Данный пункт один из самых важных в при владении мотора старого образца. Хоть и мотор 4S был меньше по объему сравнительно с 3S, он никогда не был худшим вариантом. Его просто выбирали для других потребностей. Ведь далеко не всем нужна мощность более 125 сил. Для большинства этого достаточно и по сей день. А ведь мотор миллионник и «убить» его очень сложно. Огромное количество признали данный силовой агрегат одним из лучших творений компании Toyota.

Усовершенствование и доработка

В виду того, что мотор был очень популярен и производился огромными количествами – получил большое количество разновидного тюнинга исходя из запросов конкретного человека. Доработка могла заключаться как в перепрошивке главного компьютера с доработкой углов зажигания, так и до установления турбины и замены внутренних компонентов на кованные.

Предлагаем вашему вниманию прайс на контрактный двигатель(без пробега по РФ) 4s fe

Регламент технического обслуживания

Рекомендуемая частота замены масла, которую указывает мануал, составляет 10 тысяч километров пробега. Согласно указаниям производителя предпочтение следует отдавать 5w-30 либо 5w-40. Благодаря продуманности конструкции и хорошей подгонке деталей мотор редко имеет большой расход масла. После обкатки двигателю нечасто требуется доливка смазки.

Каждую замену масла для b12s1 рекомендовано сопровождать установкой нового фильтра. К вопросу о том, какое масло использовать, следует относится максимально серьезно. Некачественная смазка способна вызвать заклинивание распредвала. После этого головка блока цилиндров потребует замену.

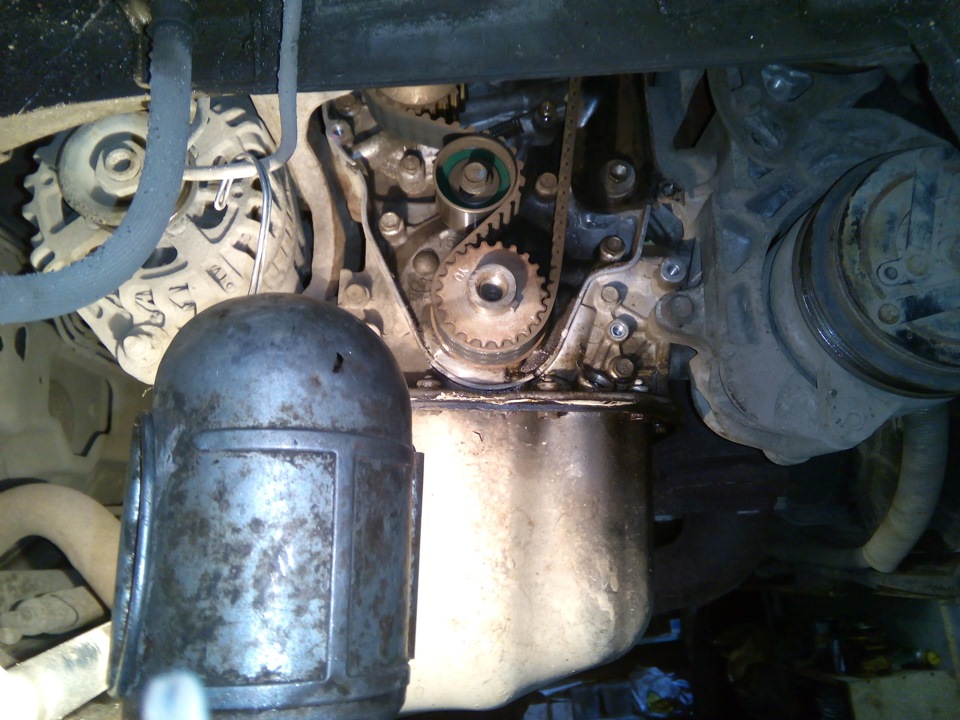

Вид снизу на двигатель b12s1 со снятым кожухом ГРМ

Регулировка клапанов мотору b12s1 нужна, так как гидрокомпенсаторы используются только на F14D3. Периодически следует осматривать коромысла. Замена элементов ГРМ может потребоваться при пробеге около 40 тысяч километров. Если клапанному зазору не уделять должного внимания, то возрастет расход топлива и ухудшатся технические характеристики автомобиля.

Воздушный фильтр требуется менять согласно технического регламента обслуживания железного коня. Свечи на b12s1 служат в два раза дольше срока, который указывает руководство.

На какие авто устанавливается

Впервые Дженерал Моторс спроектировал мотор B12D1 для Шевроле: им оснащались модели Авео и Калос. Правда, изначально этот двигатель ставился на самые бюджетные комплектации моделей.

Позже мотор перекочевал в компанию Дэу. Он устанавливался на Матизы, после им заинтересовались другие автопроизводители. B12D1 встал под капоты автомобилей:

  • Киа Беста;
  • Опель Астра;
  • Хюндай Акцент;
  • Мазда 323;
  • Форд Эксплорер.


Двигатель Шевроле Авео

Что касается китайцев, то они переняли конструктивные нюансы и технические решения, задействованные на моторе B12D1. Одним словом, двигатель надёжно засел в нише малолитражек.
