Линейка силовых агрегатов внедорожника
Рамный внедорожник оснащали большим числом силовых агрегатов. Японский производитель сделал упор на производство ресурсных моторов к этому автомобилю. Однако практически все установки отличались колоссальной выносливостью. Популярным стал 4-литровый бензиновый двигатель под маркировкой 1GR-FE. Он расположен продольного, у него V-образная компоновка, отличные показатели мощности и экологичности. Впрочем, у покупателя фактически всегда была возможность выбора автомобиля либо с бензиновым, либо с дизельным движком.
Моторы, которыми комплектовали Тойота Ленд Крузер Прадо:
- 2TR-FE. Бензиновый двигатель с рабочим объемом 2.7 литра. Этот бензиновый мотор способен развивать 163 лошадиные силы. Один из немногих движков для модели, способных работать вместе с механической коробкой передач;
- 1GD-FTV. Один из новых дизелей, который можно встретить под капотом внедорожника Тойота Ленд Крузер Прадо J150 в рестайлинге. Выдает от 177 до 200 лошадиных сил. Компонуется в паре с автоматической коробкой передач;
- 1GR-FE. Современный 4-литровый бензиновый ДВС на 249 лошадиных сил. Также идет вместе с АКПП;
- 1KD-FTV. Это трехлитровый дизель на 173 л.с. агрегируется с автоматом. С 2013 года дополнительно получил фазорегулятор VVT-i;
- 1KZ-TE. Конструктивно простой четырехцилиндровый ДВС с 8-клапанной ГБЦ. Оснащен ТНВД механического типа;
- 5VZ-TE. Шестицилиндровый V-образный движок на 3.4 литра с номинальной мощностью 178 «лошадок»;
- 3RZ-FE. Атмосферный бензиновый 2.7-литровый 150-сильный силовой агрегат, устанавливаемый на внедорожник с автоматической коробкой;
- 2L-T. Один из древнейших турбодизелей, который можно встретить разве что под капотом первого поколения Toyota Land Cruiser Prado. На практике оказался проблемным. Его рабочий объем – 2.4 литра, а максимальная мощность 85 лошадиных сил;
- 2L-TE. Мотор стал продолжением серии турбодизелей, отличался большей мощностью и большим крутящим моментом – 97 л.с. и 240 Нм соответственно.
Таким образом, можно отметить, что линейка силовых агрегатов для внедорожника была позаимствована от Toyota Hilux. Что касается трансмиссии, то здесь лишь для некоторых модификаций предназначена 5-ступенчатая механика, для большей части версий модели авто предусмотрен автомат: четырех ступенчатый агрегат A343F, A340F, пяти и шестиступки A750F и A761F, A960F соответственно.
Технические особенности
С приходом двухсотой серии Ленд Крузер появился и новый двигатель, заменивший атмосферный дизель 1HZ и турбированный 1HD. ДВС объёмом 4,5 литра, получивший название 1VD-FTV, имеет V-образную компоновку, угол развала которой 90 градусов. Блок цилиндров чугунный, оснащённый кованым коленчатым валом. Диаметр каждого из восьми цилиндров составляет 86 мм, а поршень ходит в пределах 96 мм.
Коленвал двигателя Toyota 1VD-FTV
Расположенные над блоком цилиндров головки выполнены из алюминия. В них по два распределительных вала. На каждый цилиндр приходится по два впускных клапана диаметром 30,1 мм и по два выпускных размером 27 мм, стержень у всех толщиной 6 мм.
Левая и правая ГБЦ с распредвалами
Шестерённо-цепной привод вращает распредвалы. Цепи (их две) не приносят хлопот и служат столько же, сколько и сам мотор.

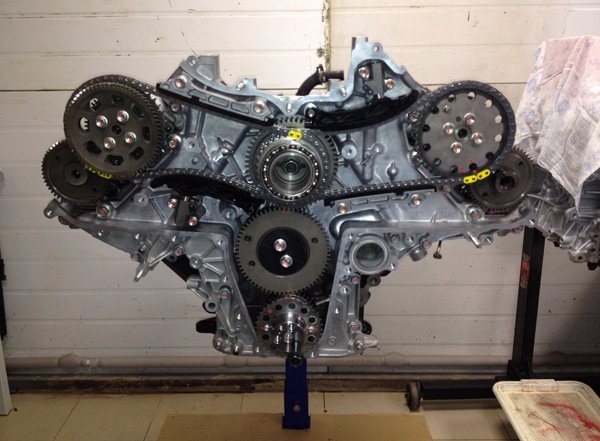

Две цепи ГРМ двигателя 1VD-FTV
Впрыск осуществляется топливной системой коммон-рэйл, ТНВД DENSO HP4. Топливо поступает в камеру сгорания под давлением в 25-175 или 25-129 Мпа. Обе турбины с изменяемой геометрией охлаждает интеркуллер. В нашу страну поставляются моторы с пониженным давлением в системе и, как следствие, менее мощные.
Интеркулер 1VD-FTV
Соответствия для жёстких современных требований экологических норм позволяет добиться система EGR, сажевый фильтр и новая прошивка ЭБУ.
Такие же двигатели Тойота устанавливаются на ставший классическим Ленд Крузер 70, но отличаются тем, что турбина в них одна.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ДВИГАТЕЛЯ МОДЕЛИ 1МZ-FE
Перечисленные ниже характеристики двигателей 1MZ-FE
| Элемент/система | 1 | 2 | 3 | 4 | 5 | Новая |
| Система ETCS-i | ||||||
| Блок цилиндров из алюминиевого сплава | ||||||
| Днища поршней конической формы с вытеснителем | ||||||
| Система непосредственного зажигания (DIS) | ||||||
| Для подключения шланга подачи топлива к бензопроводам используются быстросъемные соединители | ||||||
| Топливные форсунки с 12 отверстиями, обеспечивающие высокую степень распыления топлива | ||||||
| Электроды свечей зажигания имеют иридиевое покрытие | ||||||
| Используется система ACIS (система управления впуска воздуха) | ||||||
| Оборудован системой управления впуска воздуха | ||||||
| Используется система EGR | ||||||
| Двухуровневая система управления выпуском отработавших газов | ||||||
| Точное управление обеспечивается применением датчика концентрации кислорода в отработавших газах | ||||||
| Стартер с встроенным планетарным редуктором |
обеспечиваются применением указанных в таблице элементов и систем.
Высокая эффективность и топливная экономичность.
Низкий уровень шума и вибрации.
Малая масса и компактная конструкция.
Хорошая эксплуатационная надежность.
Незначительные выбросы.
В 1994 году на смену двигателю 3VZ пришел новый двигатель 1MZ. Данный двигатель выпускался вплоть до 2007 года, пока его постепенно не начал вытеснять новый двигатель 3MZ-FE. 1MZ представлял собой V-образную шестицилиндровую силовую установку с блоком и ГБЦ из алюминиевого сплава. В каждой ГБЦ устанавливались 2 распределительных вала, которые были сделаны из стали.
Технические характеристики
| Производство | Kamigo Plant Toyota Motor Manufacturing Kentucky |
| Марка двигателя | Toyota 1MZ |
| Годы выпуска | 1994-2007 |
| Материал блока цилиндров | алюминий |
| Система питания | инжектор |
| Тип | V-образный |
| Количество цилиндров | 6 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 83 |
| Диаметр цилиндра, мм | 87.5 |
| Степень сжатия | 10.5 |
| Объем двигателя, куб.см | 2995 |
| Мощность двигателя, л.с./об.мин | 190/5400 210/5800 |
| Крутящий момент, Нм/об.мин | 275/4400 328/4400 |
| Топливо | 95 |
| Экологические нормы | Евро 4 |
| Вес двигателя, кг | 158 |
| Расход топлива, л/100 км — город — трасса — смешан. | 15.7 8.3 11.0 |
| Расход масла, гр./1000 км | до 1000 |
| Масло в двигатель | 5W-30 / 10W-30 |
| Сколько масла в двигателе, л | 4.7 |
| Замена масла проводится, км | 10000 (лучше 5000) |
| Рабочая температура двигателя, град. | — |
| Ресурс двигателя, тыс. км — по данным завода — на практике | н.д. 300+ |
Распространенные неисправности и эксплуатация
- Повышенное потребление масла. Моторы этой серии уже достаточно стары. Это и является основной причиной проблемы. Поэтому нужно менять маслосъемные кольца и колпаки.
- Мотор потерял мощность, плохо крутит и по-разному чудит. Нужно проверить детекторы детонации и при необходимости заменить их.
- Плавание оборотов. Нужно почистить модуль дроссельной задвижки. Кроме того, могут быть грязными форсунки и VVTi-клапан. По причине неисправности последнего агрегат может троить, подвергаться вибрациям и подергиваниям и прочим подобных проявлениям.
Двигатель Toyota 1MZ часто забивается смолами, появляется течь в муфте VVTi, образуется эффект дизеления. Муфту следует заменить. Официально агрегат не пригоден к ремонту, поэтому его можно только заменить на контрактный аналог. Расточкой блока могут заняться только сторонние автосервисы. При хорошем обслуживании его долговечность может превысить триста тысяч км пробега без особых проблем в эксплуатации.
Двигатель Toyota 1HD-FTE: характеристики, преимущества и особенности
Легендарная линейка дизельных двигателей от Toyota продолжается в одном из наиболее успешных агрегатов – 1HD-FTE. Это практически копия предыдущего двигателя, который устанавливался на большинство выпускаемых Land Cruiser 80. Основные изменения коснулись систем управления подачей топлива и клапанами, а также появился турбонаддув.
Последнему, однако, была отведена роль не увеличения количества лошадиных сил, а уменьшения порога максимального крутящего момента. Здесь этот показатель рекордно низок. Именно поэтому двигатель 1HD-FTE считаются одним из наиболее тяговитых в своем роде.
Технические особенности агрегата
ВНИМАНИЕ! Надоело платить штрафы с камер? Найден простой и надежный, а главное 100% легальный способ не получать больше «письма счастья»… Читать дальше». Электронные системы управления значительно улучшили работу силового агрегата и смогли оптимизировать расход топлива
При достаточно большом объеме водители автомобилей с таким силовым агрегатом смогли добиться рекордно низких показателей расхода – порядка 12 литров в городе и 8-9 литров дизельного топлива в трассовом режиме
Электронные системы управления значительно улучшили работу силового агрегата и смогли оптимизировать расход топлива. При достаточно большом объеме водители автомобилей с таким силовым агрегатом смогли добиться рекордно низких показателей расхода – порядка 12 литров в городе и 8-9 литров дизельного топлива в трассовом режиме.
Основные технические характеристики двигателя выглядят так:
| Рабочий объем | 4.2 л. (4164 см.куб.) |
| Мощность | 164 л.с. |
| Крутящий момент | 380 Н*м при 1400 об/мин |
| Степень сжатия | 18.8:1 |
| Диаметр цилиндра | 94 мм |
| Ход поршня | 100 мм |
| Система подачи топлива ТНВД |
Существует также версия с интеркулером, способная развивать до 202 лошадиных сил, но она выпускалась мелкой серией, потому встретить такой мотор можно не слишком часто.
Главные преимущества двигателя
1HD-FTV 4.2 литра
Лестные отзывы о работе агрегата позволяют вывести следующие преимущества его использования:
- ресурс свыше 500 000 километров;
- исправлены неполадки с подачей топлива, которые присутствовали в прошлом поколении;
- турбина придает тяги с самых низких оборотов;
- двигатель подлежит капитальному ремонту по истечении ресурса.
Это большие преимущества, ведь новое поколение двигателей Toyota данных плюсов лишены. Одним из недостатков мотора, о котором говорят многие российские водители, является сложная регулировка клапанов, а требуется она здесь достаточно часто. Учитывая качество топлива, которым заправляют у нас большинство данных агрегатов, этот минус естественный.
Подводим итоги
Даже если случится так, что 1HD-FTE отъездит свой ресурс на вашем автомобиле, вы всегда сможете приобрести контрактный двигатель. Это позволит продлить жизнь автомобиля еще на несколько сотен тысяч километров.
Ареалом использования двигателя стал легендарный автомобиль Toyota Land Cruiser 100. Также агрегат устанавливался недолгое время на автобус Toyota Coaster в конце 90-х годов прошлого столетия.
Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ
- Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
- Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?
история, характеристики, преимущества и недостатки
В середине 90-х годов прошлого века корпорация Toyota производила выносливые и надежные силовые агрегаты, которые могли бы поспорить по многим параметрам с самыми современными двигателями. Одним из таких агрегатов стал легендарный дизельный двигатель 1HD-FT. По своим параметрам и характеристикам 1HD-FT не слишком примечателен, но опыт его эксплуатации заставляет задуматься о гениальности японских инженеров. Впервые агрегат был использован в японском внедорожнике Land Cruiser 80-й серии в 1995 году.
Технические характеристики
ВНИМАНИЕ! Надоело платить штрафы с камер? Найден простой и надежный, а главное 100% легальный способ не получать больше «письма счастья»… Читать дальше»
Учитывая время разработки и производства силового агрегата, можно предположить, что его мощность далека от современных идеалов. Тогда из столь значительного объема инженеры не стремились выжать максимальное количество лошадок, что сегодня воспринимается, как растрата потенциала.
В целом, технические характеристики агрегата выглядят следующим образом:
| Объем | 4.2 литра |
| Номинальная мощность | 168 лошадок при 3600 об/мин |
| Крутящий момент | 380 Н*м при 2500 об/мин |
| 24 клапана – по 4 на каждый цилиндр | |
| Топливо | дизель |
| Система подачи топлива | фирменная ТНВД |
| Степень сжатия | 18.6:1 |
| Диаметр цилиндра | 94 мм |
| Ход поршня | 100 мм |
Агрегат получил значительное увеличение в области количества лошадиных сил, если сравнивать с предшественником. Двигатель Toyota 1HD-FT и по сей день служит многим владельцам японских внедорожников.
Основные преимущества и недостатки двигателя
1HD-FT в Lexus LX450
Среди преимуществ можно выделить огромный потенциал эксплуатации, достаточно показательную тягу, подхват с самых малых оборотов. Автомобиль, оснащенный ДВС 1HD-FT, приятно эксплуатировать, ведь с любой передачи можно выйти на отличное ускорение, а поведение двигателя на высоких оборотах вовсе не похоже на дизельные повадки.
Также дизель обладает хорошим расходом топлива. Даже агрегаты, которые прошли больше 500 тысяч километров, не увеличивают расход топлива. Тем не менее, отзывы владельцев выделяют несколько негативных моментов силового агрегата:
- определенная нежность системы ТНВД и необходимость ее постоянного обслуживания;
- достаточно частая регулировка клапанов на двигателях с большим пробегом;
- при серьезных поломках ремонт неуместен – необходим новый агрегат.
Но это неполадки и неприятности происходят уже на второй половине миллиона километров пробега. У некоторых водителей счетчики пробега прошли больше миллиона делений, а двигатель все еще не нуждается в капитальном ремонте.
Подводим итоги
Стоит заметить, что 1HD-FT относится к той категории ДВС которые делают возможным капитальный ремонт с расточкой блока цилиндров. Более современные двигатели Toyota имеют тонкостенный блок и не позволяют проводить такую операцию. Капремонт может прибавить к потенциалу двигателя еще несколько сотен тысяч километров беззаботного пробега.
Кроме Toyota Land Cruiser 80 двигатель также использовался в японских автобусах Toyota Coaster и в Lexus LX450.
Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ
- Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
- Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?
Надежность, проблемы и ремонт двигателя 1VD-FTV
В 2007 году на автомобиле Land Cruiser 200 был установлен дизельный двигатель 1VD-FTV, который заменил рядный 6-ти цилиндровый двс 1HD и атмосферный 1HZ. Нынешний 1VD оснащался V-образным чугунным блоком цилиндров с углом развала 90° и со смещением одного ряда цилиндров относительно другого на 22 мм. Внутри блока установлен кованый коленвал с ходом поршня 96 мм, диаметр цилиндров 86 мм, а с учетом 8 цилиндров, все вместе это дает 4.5 литра рабочего объема. Сверху блока две алюминиевые ГБЦ, каждая с двумя распредвалами, по 4 клапана на цилиндр. Размер впускных клапанов 30.1 мм, выпускных 27 мм, толщина ножки клапана 6 мм.
Регулировать клапана здесь не нужно — на 1VD стоят гидрокомпенсаторы. Распредвалы здесь 199/233. Впускные распредвалы вращаются с помощью цепи ГРМ, которая рассчитанная на весь срок службы и проблем не вызывает.
На моторах 1VD используется впрыск Common Rail и ТНВД Denso HP4. Дизельные двигатели Тойота 1VD-FTV используют две турбины IHI VB36 и VB37 с интеркулером. Для классического Land Cruiser 70, эти силовые установки оснащалась одной турбиной Garrett GTA2359V. Российская версия отличается более низким давлением Common Rail и сниженной мощностью.
Подтянуть мотор до требований новых экологических стандартов позволяет система рециркуляции отработавших газов EGR. Версии под стандарты Евро-5 отличается ЭБУ и сажевым фильтром.
Выпуск дизельных двс 1VD-FTV продолжается по сей день.
Проблемы и недостатки дизельных двигателей Тойота 1VD
Двигатели до 2010 года могли иметь проблему с расходом масла, причиной чему являлась вакуумная помпа и ее замена решала этот вопрос. В остальном мотор 1VD-FTV отличный и проблем не имеет, он не настолько прочный и надежный как 1HD или 1HZ, но при регулярном обслуживании проблем вам не доставит. Эти силовые установки любят оригинальное высококачественное масло и такого же высокого качества топливо. В этом случае они ходят долго и проблем не доставляют, ресурс 1VD может превышать 400 тыс. км.
Основные недостатки мотора Toyota 1VD-FTV
Что следует отметить из недостатков двигателя, так это то, что заливать в него необходимо только хорошее масло, а все смазочные материалы должны быть очень высокого качества и состава. За счет того, что агрегат оснащен многочисленными датчиками, которые могут выдавать ошибку из-за некачественных смазочных и горючих материалов. Поэтому, чтобы избежать ремонта двигателя Toyota 1VD-FTV, своевременно обслуживайте и следите за правильной эксплуатацией своего автомобиля.
Двигатель Toyota 1VD-FTV установлен на автомобилях Toyota Land Cruiser 200, а также в некоторых Lexus LX 570.
Вы находитесь в разделе:
Характеристики двигателя
Приветствую Вас дорогие друзья на сайте maikovski-roman.ru.!
В 2000 году на смену отжившему свое двигателю 1KZ, пришел более модернизированный дизель 1KD — FTV с точным объемом 2982 куб. см и мощностью 163 — 188 л.с. Общий принцип конструкции был позаимствован у предшественника 1KZ, но новоявленный, силовой агрегат существенно выигрывала в технических характеристиках по мощности и несомненному превосходству крутящего момента.
Блок цилиндров дизеля 1KD FTV , был изготовлен из чугуна и оборудован двумя балансирными валами. Внутри движка установлен коленчатый вал, укомплектованный восемью противовесами. Цилиндро-поршневая группа, имела ход поршня 103 мм, диаметр поршней составлял 96 мм.
Шестнадцатиклапанная головка блока цилиндров выполнена из алюминиевого сплава, на каждый цилиндр приходится по четыре клапана. Присутствует пара распределительных валов и неразделенная камера сгорания с разработанным, непосредственным впрыском горючего в цилиндры.
Диаметр впускных клапанов составляет 32,2 мм, выпускных — 27,8 мм, толщина стержня клапана — 6 мм. Клапана двигателя 1KD FTV требуют постоянной регулировки после каждых пройденных 40 000 км, но на деле — нередко зазоры выдерживают и более длительное расстояние, до 200 000 км.
Изготовленные из сплава алюминия поршни, в процессе работы двигателя, охлаждаются подачей масла, создаваемой форсунками, которые размещены внутри цилиндров. В следствии этой особенности мотора 1KD FTV, нагнетается высокая тепловая нагрузка на цилиндро — поршневую группу, в результате которой возможно разрушение поршней, влекущее за собой капитальный ремонт.
В 2011 году производителем двигателя 1KD FTV была произведена доработка поршневой системы, которая позволила исключить ситуации с деформацией клапанов.
На силовом агрегате 1KD FTV установленен турбокомпрессор CT16V с тем же принципом изменения геометрии, что и на 1CD FTV с той лишь разницей, что теперь используется электродвигатель охлаждения, пришедший на замену пневмоприводу.
Мощный движок 1KD — FTV устанавливается на пикапы, микроавтобусы и внедорожники концерна TOYOTA, такие как:
— с 2006 г. по 2009 г. на Land Cruiser Prado J120;
— с 2015 г. по настоящее время на Land Cruiser Prado J150;
— с 2004 г. по 2015 г. на Fortuner AN60;
— с 2015 г. по настоящее время на Fortuner AN160;
— с 2002 г. по 2009 г. на 4Runner N210;
— с 2001 г. по 2005 г. на Hilux N140;
— 2005 г. по 2015 г. на Hilux AN10;
— 2015 г. по настоящее время на Hilux AN120.
Производство двигателей 1KD FTV продолжается и по сегодняшний день, но ему «на пятки уже наступает» дизель нового поколения 1GD.
Силовые установки концерна TOYOTA пользуются огромной популярностью, но в то же время они не являются безупречным автомобильным продуктом, что можно сказать и про мотор 1KD FTV , который не является исключением всего :
— Нестабильная работа, подергивание, падение мощности. Требуется регулировка клапанов.
— Двигатели этого семейства требовательны к качеству ГСМ.
— Мотор предрасположен к закоксовыванию с последующим залеганием колец. Нужно использовать только качественные расходники.
— Низкое давление масла, виной которому низкокачественные медные шайбы под форсунками. Проблема решается их заменой на аналогичные из алюминиевого сплава.
Общий ресурс обсуждаемого движка довольно высок и при правильной эксплуатации и соответствующем обслуживании послужит Вам ни один год.
Всем спасибо за внимание и до скорых встреч.!
Видео по теме:
Toyota Hilux 1KDFTV — Чип-Тюнинг, Отключение ЕГР
Прадо 150 1KD — без ЕГР с завода
TOYOTA 1KD R4 дизель
ТЦЛ. LC-150. Замена топливного фильтра на моторе 1KD-FTV.
Источник
Обзор неисправностей
D4DD очень надежный агрегат. Но никто не застрахован от конструктивных просчетов.
D4DD редко доставляет проблемы своим владельцам. Чаще всего неисправности возникают из-за небрежного обращения с двигателем. Если вовремя выполнять техническое обслуживание и не перегружать мотор, то большинства проблем можно избежать.
Типичные неисправности и способы их устранения:
- Самой частой проблемой является замерзание клапана вентиляции картерных газов. С данной проблемой впервые столкнулись зимой 2009. Когда температура опускается ниже -10 происходит замерзание конденсата, скопившегося в металлических трубках, которые соединяют клапан с турбиной. Решением проблемы является снятие клапана, кроме того, требуется заглушить шланг, идущий к масляному поддону. Это поможет избавиться от данной проблемы.
- Выход из строя турбины тоже не редкость. Чаще всего это происходит из-за износа картриджа. Он возникает благодаря попаданию пыли через воздушный фильтр. Как показывает практика, автолюбители редко следят за состоянием фильтрующих элементов. Худшим вариантом развития событий является заброс масла во впуск, при больших количествах лубрикант может выступать топливом для дизельного агрегата. Проще говоря, мотор может пойти в разнос.
- Расход масла при больших пробегах. Данная проблема возникает практически у всех, в большинстве случаев поможет замена маслосъемных колпачков. Если после ремонта ГБЦ неисправность не ушла, то рекомендуется произвести капремонт двигателя, в противном случае масло начнет попадать в камеру сгорания. Возникает риск того, что двигатель может пойти в разнос, после такого ремонтировать будет уже нечего.
- Неисправность топливных форсунок. Данную проблему легко определить по следующим признакам: неровная работа мотора;
- стуки в цилиндрах;
- повышенный нагрев двигателя;
- падение мощности силовой установки;
- выхлоп черного цвета;
- увеличенный расход топлива.
Для того, чтобы устранить неисправность системы Common Rail, требуется проверить все форсунки контрольным прибором, а затем заменить неисправные. После этого потребуется настройка топливной системы.
Стук в районе крышки ГБЦ чаще всего вызван увеличенными зазорами клапанов. Убрать проблему достаточно просто: нужно настроить тепловые зазоры клапанов. Практически любой автолюбитель способен выполнить данное действие.
Технические особенности 1GD
Рассматриваемый двигатель с маркировкой 1GD-FTV сохраняет традиции серии 1GD, поскольку блок цилиндров из чугуна относится к числу негильзованных. Модификации серии, идущие на автомобили Hilux, не предусматривают балансирного механизма. Он используется на версиях ДВС для внедорожников Prado и малотоннажных грузовиков Hiace. Привод осуществляется отдельной цепью, сам механизм размещается под блоком.
Блок цилиндров 1GD-FTV
Полноразмерные поршни 1GD-FTV выполнены из легкого металлического сплава. Вставка из легированного чугуна расположения в канавке верхнего кольца. Поршневая юбка имеет полимерное напыление. Плавающие пальцы соединяют поршни и шатуны.
Поршень 1GD-FTV
Материалом для головки блока служит сплав на основе алюминия. Форсунки стоят вертикально, свечи между портами впуска. Смазка рокеров осуществляется по каналам, проделанным в пластиковой крышке над головкой 1GD-FTV.
ГБЦ с двумя распредвалами 1GD-FTV
ГРМ и система смазки
Газораспределительный механизм (ГРМ) двигателя 1GD представлен двумя валами, расположенными в головке блока. На каждый цилиндр приходится по четыре клапана (два на впуск и два на выпуск). Авто оснащен гидрокомпенсаторами и роликовыми толкателями, что упрощает обслуживание в плане регулировки клапанов.
От коленвала цепь приводит в движение вал топливного насоса, вторичная цепь идет на распредвалы. За натяжение отвечает гидронатяжитель. Вакуумный насос приводится от задней части распредвала. Работа масляного насоса зависит от шестерной передачи, идущей от коленвала.
Коленвал 1GD-FTV
Маслорадиатор жидкостного типа стоит в лобовой части мотора. Блок цилиндров оснащен масляными форсунками, обеспечивающими охлаждение и смазку поршней.
Масляные форсунки 1GD-FTV
Впуск
Рассматриваемая серия двигателей обеспечена турбокомпрессорами, причем направляющий аппарат (второго поколения) способен изменять геометрию. Так достигается постоянное поддержание давления вне зависимости от числа оборотов ДВС. На высоких оборотах минимизируется противодавление, на низких растет мощность. Перепускной механизм на 1GD-FTV отсутствует. Охлаждение турбины предусмотрено жидкостное.
Турбокомпрессор для мотора 1GD-FTV
Воздух охлаждается за счет фронтального интеркулера 1GD-FTV, во впускном коллекторе стоит приводная дроссельная заслонка электронного типа. Благодаря этому снижен шум при работе двигателя на холостых оборотах, остановка мотора при глушении оказывается плавной. В тракте стоят заслонки, отвечающие за изменение геометрии (пневмопривод отвечает за их работу). Благодаря конструкции на входе формируется вихрь, а процесс сгорания топливно-воздушной смеси улучшается.
Интеркулер для мотора 1GD-FTV
Немного о топливной системе
Подает горючее в двигателях серии 1GD насос высокого давления (сокращенно ТНВД), в цилиндры топливо идет через форсунки. Последние снабжены электронным управлением. Благодаря Common Rail давление может доходить до 220 МПа (такое значение можно считать рекордным). Расходники поставляются компанией Denso.
ТНВД для мотора 1GD-FTV
В течение одного цикла работы поршней впрыск проходит до верхней мертвой точки (два раза), в ВМТ (главный), на такте расширения (поздний). Контролируется давление горючего за счет дозировки подачи и благодаря клапану сброса (дозирование слива). Точное управление подачей топлива обеспечивается обилием датчиков 1GD, установленных в системе (их больше десяти, причем разного типа).
Топливная форсунка 1GD-FTV
Лучшие двигатели второй волны
Вторая волна моторов Toyota приходится на конец 1980-х начало 2000-х годов. К этой линейке относят классические агрегаты серии A и S (поздние версии), а так же G и JZ.
К самым популярным можно отнести 4A-FE, который эксплуатировался с 1988 по 2001 годы. Эта версия полюбилась потребителям больше всего. Модель в шутку называют «народной». ДВС очень удобный в обслуживании и прекрасно ремонтируется. Но походившие установки отличались быстрым износом вкладышей шатунов. Кроме того, не хватало плавающих поршневых пальцев.
С 1988 по 2005 годы параллельно с 4A-FE выпускалась версия 5A-FE. Это базовая модель, которую делали не только в Стране восходящего солнца. Для машин Юго-Восточно Азии агрегаты делали на китайском заводе.
В 1994 году появилась усиленная модификации 7A-FE. Но выпускали ее только до 2002 года.
2TR-FE
В 2003 году в компании Тойота поняли, что довольно неплохой двигатель 3RZ-FE уже конструктивно устарел, и чтобы оставаться на плаву, японцы решились на создание новых двигателей, отвечающих автомобильным реалиям. Но сделали они это довольно хитро: взяли основу от проверенного 3RZ-FE с двумя балансирными валами, доработали и модернизировали головку блока цилиндров. В первую очередь ГБЦ оснастили фазорегуляторами на впуске VVT-I, а в 2015 году появилась версия с более новым техническим решением – Dual VVT-I. Также появились гидравлические компенсаторы, что делало это мотор еще более технологичным и современным. Поставили новую цепь, отличающуюся повышенным ресурсом. Кроме того, на 2TR-FE применили иной пластиковый впускной коллектор и электронная дроссельная заслонка. Блок управления полностью переработали.
Что принесла модернизация ДВС? Во-первых, фактический ресурс 2TR-FE остался на уровне предшественника – порядка 400 тыс. км. Но при этом данный двигатель получил прибавку в виде дополнительных 10 лошадиных сил (мощность стала составлять 160 лошадиных сил), плюс прибавка по тяге на низах (максимальный крутящий момент 245 Нм). Так 2.7-литровый ДВС стал одни из самых успешных и надежных моторов, когда-либо выпущенных компанией Тойота. Его начали ставить на внедорожники и коммерческий автотранспорт. Что касается Ленд Крузер Прадо, то в этом автомобиле 2TR-FE появился фактически сразу же после появления – в 2004 году в поколении J120. Однако в России официально внедорожник с этим мотором можно приобрести вместе с четвертым поколением Прадо – J150, которое выпускают с 2017 года. На форумах и тематических сайтах водители преимущественно обсуждают надежность двигателя, а его недостатки не затрагивают, так как они отсутствуют. До 2008 года была одна проблема – передний сальник коленчатого масла пропускал масло. После эту проблему устранили. Сегодня разве что на модификации с автоматической коробкой можно наблюдать незначительные вибрации.
Toyota KD engine
| Toyota KD engine | |
| Overview | |
| Manufacturer | Toyota Motor Corporation |
| Production | 2000–present |
| Layout | |
| Configuration | Straight-4 |
| Displacement | 2.5–3.0 L (2,494–2,982 cc) |
| Valvetrain | DOHC 4 valves x cyl. |
| Compression ratio | 17.4:1-18.5:1 |
| Combustion | |
| Fuel system | Common rail Direct injection |
| Fuel type | Diesel |
| Cooling system | Water-cooled |
| Output | |
| Power output | 75–140 kW (101–188 hp; 102–190 PS) |
| Torque output | 200–420 N⋅m (148–310 lb⋅ft) |
| Chronology | |
| Predecessor | Toyota KZ engine Toyota L engine |
| Successor | Toyota GD engine |
The Toyota KD engine series is a diesel engine produced by Toyota which appeared in 2000.
Недостатки и слабые места
Однако следует внимательно относиться к выбору топлива, заливать только качественное масло, предписанное регламентом.
Есть и минусы, остановимся на них подробнее:
- до 2010 года масложор был частым явлением, проблема решалась заменой вакуумной помпы;
- неверно установленный масляный фильтр приведет к капитальному ремонту;
- слабое место – топливный фильтр, иногда при плохом топливе требует замены уже через несколько тысяч пробега;
- водяная помпа редко ходит больше 100 тысяч;
- случалось, что дизель Тойота выходил из строя после долгой эксплуатации на больших оборотах;
- чиптюнингом необходимо заниматься без фанатизма иначе потребуется ремонт.
Из этого списка видно, что часто поломки – результат небрежной эксплуатации.
