Двигатель 4a fe- технические характеристики и обслуживание

Слабые места двигателя 4A

• Лямбда зонд;
• Датчик абсолютного давления;
• Датчик температуры двигателя;
• Сальники коленвала.

Слабые места более двигателя подробно…

Выход из строя лямда зонда или по-другому — кислородного датчика происходит не часто, но в практике такое встречается. В идеале для нового двигателя ресурс кислородного датчика небольшой 40 — 80 тыс. км, если у движка проблема с поршневой и с расходом топлива и масла, тогда ресурс значительно уменьшается.

Как правило подводит датчик из-за плохого соединения входного штуцера с впускным коллектором.

Отказывает не часто, как говорится редко но метко.

Проблема с сальниками коленвала связана с прошедшим ресурсом двигателя и пройденного времени от момента изготовления. Проявляется просто — течью или выдавливанием масла. Даже если автомобиль имеет малый пробег, то резина из которой сделаны сальники после 10 лет теряет свои физические качества.

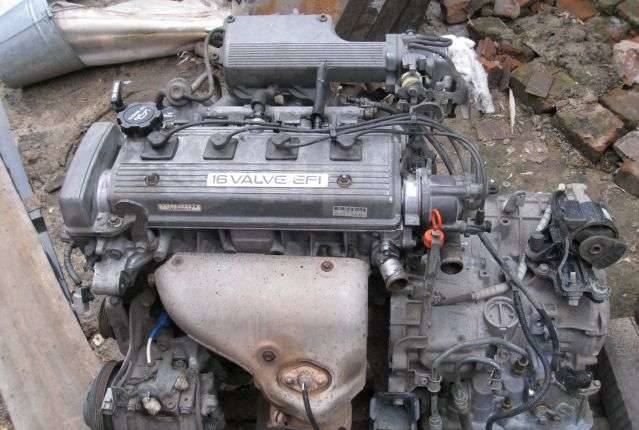

Общая информация о двигателе 4Е-FE

Мотор — 16-клапанный 4-циллиндровый двигатель, сконструированный и произведенный в Японии, с резервуаром на 1,3 литра для топлива (обычно использовали бензин АИ-95 и АИ-92). Двигатель производился с 1989 по 1999 год и комплектовался в следующие машины:

• Corrolla;
• Corsa;
• Cynos;
• Тarcel;
• Passeo;
• Starlet.

Противовесы в 5-опорном коленчатом вале разгружали подшипники, а отверстия в коленвале проделывались для подвода масла, предохраняя тем самым трущиеся элементы от быстрого стачивания.

Свечи зажигания в двигателе размещались внутри полой части цилиндров, распределительный вал приходил в движение при помощи ремня ГРМ коленчатого вала.

Причем ремень (ГРМ) требовал замены после прохода каждых восьмидесяти тыс. километров.

Несмотря на свою конфигурацию и экономичное использование топлива, двигатели 4E-Fe не стали популярными из-за малого ресурса и незначительной мощности.

Основные характеристики мотора

На протяжении 10 лет было выпущено 3 поколения моторов 4E-FE литражом от 1 до 1,5 литра и мощностью от 85 до 99 л.с. (в конфигурации 4E-FTE – 133 л.с.). В каждом поколении были незначительные видоизменения и мелкие усовершенствования механизма.

Таблица №1. Характеристики агрегата

Основные параметры	Значения параметров
Вместительность резервуара мотора, литры	1,331
Конфигурация	L
Количество цилиндров, штуки	4
Диаметр окружности цилиндров, мм	74
Число клапанов в штуках на цилиндр	4
Уровень сжатия	9,6
Движение поршня, в миллиметрах	77,4
Механизм газораспределения	DOHC
Последовательность функционирования цилиндров	1-3-4-2
Возможность достичь мощности мотора при частоте вращения крутящего момента коленвала	74 кВт или 99 л. с. при 6,6 тыс. об./мин.
При частоте вращении коленчатого вала следующие максимальные показателя крутящего момента	5,2 тыс. об/мин при 117 Н*м
Вес, кг	105
Система моторного питания	Впрыск с распределением и управлении электроникой
Минимальное значение октана для топлива	92
Нормы и требования экологов	—

1. Моторы I поколения устанавливались на машины с 1989 по 1996 год и развивали 99 л. с при 6,6 тыс. об/мин и 117 Н/м при 5,2 тыс. об/мин. Они больше всего похожи на моторы 4Е-FTE корпусом и размером форсунок, а в остальном – различаются количественные величины некоторых показателей. Степень сжатия, к примеру, у агрегата 4E-FE, составляет 9,6 к одному.
2. Вывод на рынок конструкции II поколения был произведен в 1996 году и в ней снизили мощность двигателя до 88 л. с. при 5,5 тыс. об/мин (118 Н/м при 4,4 оборотах). Также для снижения объема выброса вредоносных газов в атмосферу была перенастроена система блока управления мотора и слегка видоизменен коллектор, работающий на впуск и выпуск.
3. Изменения, произошедшие с мотором III поколения идентичны с предыдущим. Он стал устанавливался с 1997 года с производительностью равной в 82-85 л.с.

В 1999 году выпуск линейки агрегатов 4E-FE был окончательно прекращен.

4E-FE – 4-тактный 16-клапанный 4-цилиндровый мотор с бензиновым двигателем внутреннего сгорания. Оснащен системой охлаждения жидкости закрытого типа с обязательной циркуляцией и комбинированной смазкой основных деталей, послушной электронному управлению механикой процесса впрыскивания топлива, прямо расположенными поршнями и цилиндрами, которые вращают единственный коленвал.

Вал коленчатый

Коленвал с восьмью противовесами в пять опор, укрепленными на продолжении шеек, с подводом смазки к подшипникам (шатунным и коренным), а также иным деталям, подверженным сильному трению.

Шатуны поршни и цилиндры

Алюминиевые поршни оснащены углублениями на днище, предотвращающими контакт с клапанами в момент разрыва ремня ГРМ.

Цилиндровый блок несмотря не отлитие из чугуна довольно просто растачивается до нужных значений. Диаметр поршневых пальцев наружного типа составляет 20 мм.

Предлагаем вашему вниманию прайс на контрактный двигатель(без пробега по РФ) 4e fe

Прайс-Лист

Условия и особенности проведения работ

Несмотря на отличия строения моторов, существуют общие принципы регулировки. В первую очередь следует позаботиться о соблюдении необходимого температурного режима 4A-FE, указанного в техническом руководстве. На прогретом агрегате возможна регулировка клапанов 4A-FE, однако, в таком случае зазоры изначально будут увеличены, вследствие чего процедура регулировки осуществляется с поправками.

Кроме того, измерять зазор следует при помощи специальных щупов, где основной – щуп шириной 10 мм. Показатель оптимального зазора на впуске и на выпуске – 0.15 мм. Однако данная цифра разнится в зависимости от конкретных моделей двигателей. Вследствие чего для точной процедуры понадобится полный комплект щупов, а если его нет, регулировка возможна с использованием стандартных щупов и тактильных ощущений опытного автомеханика.

Также помните, что после затяжки контргайки зазор сбивается, вследствие чего точное выставление затруднительно – для этого зазор изначально оставляется слегка увеличенным на небольшую погрешность.

Тюнинг двигателя Toyota 4A-GE (4A-FE, 4A-GZE)

Чип-тюнинг. Атмо

Двигатели серии 4A рождены для тюнинга, именно на базе 4A-GE был создан всем известный 4A-GE TRD, в атмосферном варианте выдающий 240 л.с. и выкручивающийся до 12000 об/мин! Но для успешного тюнинга надо брать 4A-GE за основу, а не FE версию. Тюнинг 4A-FE идея мертвая изначально и заменой ГБЦ на 4A-GE здесь не помочь. Если чешутся руки доработать именно 4A-FE, тогда ваш выбор наддув, покупаете турбо кит, ставите на стандартную поршневую, дуете до 0.5 бар, получаете свои ~140 л.с. и ездите пока на развалится. Чтобы ездило долго и счастливо, нужно менять коленвал, всю ШПГ под низкую степень, доводить головку блока цилиндров, ставить большие клапана, форсунки, насос, проще говоря родной останется только блок цилиндров. И только потом ставить турбину и все сопутствующее, рационально? Именно поэтому за основу всегда берется хороший 4AGE, здесь все проще: для GE первых поколений, берутся хорошие валы с фазой 264, толкатели стандартные, ставится прямоточный выхлоп и получаем в районе 150 л.с. Мало? Убираем впускной коллектор T-VIS, берем валы с фазой 280+, с тюнинговыми пружинками и толкателями, отдаем ГБЦ на доработку, для Big Port доработка включает в себя шлифовку каналов, доводку камер сгорания, для Small Port еще и предварительную расточку впускных и выпускных каналов с установкой увеличенных клапанов, паук 4-2-1, настраиваем на Абит или Январь 7.2, это даст до 170 л.с. Дальше, кованая поршневая под степень сжатия 11, валы фаза 304, 4-х дроссельный впуск, равнодлинный паук 4-2-1 и прямоточный выхлоп на трубе 63мм, мощность поднимется до 210 л.с. Ставим сухой картер, меняем маслонасос на другой от 1G, валы максимальные — фаза 320, мощность дойдет до 240 л.с. и крутиться будет за 10000 об/мин. Как будем дорабатывать компрессорный 4A-GZE… Проведем работы с ГБЦ (шлифовка каналов и камер сгорания), валы 264 фаза, выхлоп 63мм, настройка и около 20 лошадей запишем себе в плюс. Довести мощность до 200 сил позволит компрессор SC14 либо более производительный.

Регламент обслуживания 4A GE 1,6 л/124 – 165 л. с.

Во всех версиях исполнения двигатель 4A GE требует замены рабочих жидкостей и расходных материалов в следующие сроки:

• через 50000 км – ремень ГРМ и навесного оборудования;
• после прохождения 30 тысяч пробега – рекомендовано регулировать тепловые зазоры клапанов;
• каждые 2 года – изготовителем предусмотрена очистка/продувка вентиляции картера;
• через 7500 км – производитель рекомендует замену моторного масла и фильтра масляного;
• после 40 тысяч пробега – следует заменить топливный фильтр;
• воздушный фильтр подлежит ежегодной замене, согласно данным производителя;
• после 40000 км – после упаковки охлаждающих жидкостей с завода присадки внутри антифриза теряют эффективность;
• после 20000 пробега – свечи зажигания в системе DIS-2 движков;
• через 60000 км – начинается прогар во впускном коллекторе.

Замена ремня ГРМ

Технические характеристики

• Тип ДВС – бензиновый рядный четырехцилиндровый;
• Газораспределительный механизм – 16-ти клапанный DOHC (2 распредвала);
• Привод распредвалов ГРМ – зубчатый ремень;
• Рабочий объем – 1,6 л;
• Макс. мощность при 5,6 тыс. об.мин-1 – 110 л. с;
• Макс. крутящий момент при 4,4 тыс. об. мин.-1 – 145 Нм;
• Мин. допустимое октановое число топлива – 90;
• Подача топлива в камеру сгорания – EFI/MPFI (распределенный многоточечный впрыск);
• Распределение искры по цилиндрам – механическое (при помощи трамблера);
• Регулировка зазоров привода клапанов – ручная (без гидрокомпенсаторов);
• Корректировка положения кулачков распределительных валов – vvt i муфта.

Опыт эксплуатации двигателей 4a-fe показывает, что необходимость в текущем ремонте таких моторов (замена поршневых колец и сальников клапанов ГРМ, а иногда притирка последних к седлам) возникает, как правило, не ранее 300±50 тыс. км пробега.

Приведенное выше значение пробега является ориентировочным и находится в большой зависимости от условий, в которых эксплуатируется автомобиль, манеры езды водителя, и качества техобслуживания силового агрегата.

При проектировании этого двигателя большое внимание было обращено на снижение удельного расхода топлива. Чему способствовало и использование системы распределенного многоточечного впрыска, о чем в маркировке силового агрегата свидетельствует литера Е

Символ F в обозначении ДВС говорит о том, что этот силовой агрегат стандартной мощности с четырехклапанными камерами сгорания.

Блок Управления.

До 98 года выпуска блоки управления не имели достаточно серьезных проблем при эксплуатации. Ремонтировать блоки приходилось лишь по причине жесткой переполюсовки

Важно отметить, что все выводы блока управления подписаны. Легко отыскать на плате необходимый вывод датчика для проверки либо прозвонки провода

Детали надежны и стабильны в работе при низких температурах.

В заключении хотелось бы немного остановиться на газораспределении. Многие владельцы «с руками» процедуру замены ремня выполняют самостоятельно (хотя это и не правильно, они не могут правильно затянуть шкив коленвала). Механики производят качественную замену в течение двух часов (максимум) При обрыве ремня клапаны не встречаются с поршнем и фатального разрушения двигателя не происходит. Все рассчитано до мелочей. Мы постарались рассказать о наиболее часто возникающих проблемах на двигателях данной серии. Двигатель очень прост и надежен и при условии очень жесткой эксплуатации на «водных — железных бензинах» и пыльных дорогах нашей великой и могучей Родины и «авосьным» менталитетом владельцев. Перенеся все издевательства, он по сей день продолжает радовать своей надежной и стабильной работой, завоевав статус самого надёжного японского двигателя. Владимир Бекренёв г. Хабаровск. Андрей Федоров г. Новосибирск.

• Назад
• Вперед

Добавлять комментарии могут только зарегистрированные пользователи.У вас нет прав оставлять комментарии.

JComments

Особенности конструкции

В своей серии двигатель 4A FE имеет средние характеристики и обладает следующими конструктивными особенностями:

• рядное расположение 4 цилиндров, расточенных непосредственно в теле чугунного блока без гильз;
• два верхних распредвала по схеме DOHC для управления газораспределением через 16 клапанов внутри алюминиевой ГБЦ;
• привод ремнем одного распредвала, передача вращения с него на второй распредвал зубчатым колесом;
• трамблерное распределение зажигания с одной катушки за исключением поздних версий LB, в которых для каждой пары цилиндров стояла своя катушка по схеме DIS-2;
• варианты моторов для низкооктанового топлива LB имеют меньшую мощность и крутящий момент – 105 л. с. и 139 Нм., соответственно.

Схема газораспределения DOHC

Недостатки двигателя 4A

• Увеличенный расход топлива;
• Плавают обороты холостого хода двигателя или повышенные.
• Двигатель не заводится, глохнет с плаванием оборотов;
• Глохнет мотор;
• Увеличенный расход масла;
• Стучит двигатель.

Недостатки мотора 4A подробно…

Причиной увеличенного расхода топлива может быть:

1. неисправность лямбда зонда. Недостаток устраняют его заменой. Кроме того, если на свечах сажа, а из выхлопухи черный дым и двигатель вибрирует на холостом ходу — проверяйте датчик абсолютного давления.
2. Грязные форсунки, если так, то их надо промывать и продувать.

Причиной может явиться неисправность клапана холостого хода и нагар на дроссельной заслонке, или сбой настройки датчика положения дроссельной заслонки. На всякий случай почистите дроссельную заслонку, промойте клапан холостого хода, проверьте свечи — наличие нагара тоже способствует проблеме с оборотами работы двигателя на холостом ходу. Не будет лишним проверить форсунки, и работу клапана вентиляции картерных газов.

Данная проблема говорит о неисправности температурного датчика двигателя.

В данном случае это может происходить из-за забитого топливного фильтра. В дополнение поиска причины неисправности проверьте работу бензонасоса и состояние трамблера.

Завод изготовитель допускает нормальным расход масла до 1 литра на 1000 км, если он больше — значит проблема с поршневой. Как вариант может помочь замена поршневых колец и маслосъёмных колпачков.

Стук двигателя, это сигнал износа поршневых пальцев и нарушения зазора клапанов газораспределения в головке двигателя. В соответствии с руководством по эксплуатации клапана регулируют через 100000 км.

Как правило все недостатки и слабые места не являются производственным или конструктивным браком, а являются следствием несоблюдения правильной эксплуатации. Ведь если не обслуживать своевременно технику она в конце концов попросит это сделать. Вы должны понимать, что в основном все поломки и проблемы начинаются после выработки определенного ресурса (300000 км), это является первой причиной всех неисправностей и недостатков в работе мотора 4А.

Очень дорого будут обходиться авто с двигателями версии Lean Burn, они работают на обедненной смеси и от чего их мощность значительно ниже, они более капризны, а расходники дорогие.

Все описанные слабые места и недостатки также актуальны для двигателей 5А и 7А.

3ZZ-FE

Мотор 3ZZ-FE стал заменой серии A. Фактически является копией движка 1ZZ-FE за тем исключением, что поршень ходит здесь на 81.5 мм вместо 91.5 мм. Получилась квадратная конфигурация, рабочий объем 1598 куб. см. Незначительно уменьшилась высота блока, а степень сжатия подросла до 10.5. Главным отличием 3ZZ-FE от движков, которые создавались по такому же принципу, считается отсутствие каких-либо модификаций и поколений. Всего один мотор 3ZZ-FE, который ставили на Тойота Королла E120 девятого поколения. Двигатель полностью изготовлен из алюминия, головка 16-клапанная. В пике производит 110 лошадиных сил и 150 Нм крутящего момента. На впуске в нем установлена система VVT-i. Привод газораспределительного механизма с цепным механизмом.

Все движки, выпущенные до 2007 года включительно, склонны к повышенному расходу масла. После пробега 150-180 тыс. км обычно 3ZZ-FE начинает громко работать. В первую очередь следует проверить натяжитель и цепь ГРМ. К этому рубежу она растягивается и гремит. Впускной коллектор не самой удачной конструкции. Быстро нарастает нагаром, что приводит к плавающим оборотам и другим неприятным последствиям. В целом, мотор перенял все недостатки от «старшего» брата. Многие автомобилисты считают, что 3ZZ-FE намного хуже 4A. Ему характеры все слабости, которыми известны установки семейства ZZ – низкая ремонтопригодность, одноразовость, невысокая надежность. Ресурс двигателя Тойота Королла составляет приблизительно 200 тыс. км пробега.

Насколько надёжен силовой агрегат

Мотор имеет 16 клапанов и работает на бензине. Впрыск топлива производится посредством электронного приспособления. Конструкция способна обеспечить высокую мощность и довольно стабильную работу. Двигатель может функционировать на повышенных оборотах продолжительное время и расходовать малое количество топлива.

Продлить жизнь двигателю позволит использование качественного масла и хорошего бензина, регулярная диагностика и техническое обслуживание. Первые неполадки могут возникнуть через несколько лет непрерывной эксплуатации, но их оперативное устранение позволит избежать более серьёзных проблем и увеличить срок службы. Для силового агрегата характерно:

1. Присутствие проблемы, имеющей отношение к балансировочным валам. Неполадки часто возникают из – за недостаточной смазки. Значительно увеличивается риск клина деталей и внезапного обрыва ремня на валах. Подобное явление ведёт к более серьёзным проблема, таким как выход из строя ремённой передачи ГРМ. Избежать поломок довольно просто. Достаточно приобретать и заливать в мотор только качественное масло, следить за состоянием и регулярно осматривать ремённые передачи, при необходимости производя замену.
2. Вибрация, которая имеет свойство усиливаться и приводить к серьёзным проблемам, если не обращать на неё внимания. Часто она возникает из – за неисправностей в подушке мотора. При первых признаках вибрации верным шагом будет найти источник и заменить неисправные компоненты.
3. Плавающие обороты. Они появляются довольно редко, но требуют принятия немедленных мер. Найти причину бывает непросто, так как источником проблемы могут являться форсунки, температурные датчики, засорившаяся дроссельная заслонка или регулятор холостого хода. Избежать появления неполадок можно, если производить регулярную проверку и очищать компоненты силового агрегата от накопившейся грязи.
4. Быстрый выход из строя гидравлических компенсаторов. Проблема появляется при длительном использовании масла низкого качества. При обнаружении подобной поломки следует произвести замену неисправных деталей и в будущем использовать только качественный смазывающий материал.

Силовой агрегат характеризуется небольшим количеством неполадок. Даже при неумелой эксплуатации и полном отсутствии своевременной диагностики ресурс мотора будет больше 400000 км. Благодаря подобной особенности, он заслужил популярность среди водителей, ценящих высокую надёжность в сочетании с мощностью. Перечисленные проблемы легко устраняются в условиях личного гаража при наличии соответствующих навыков.

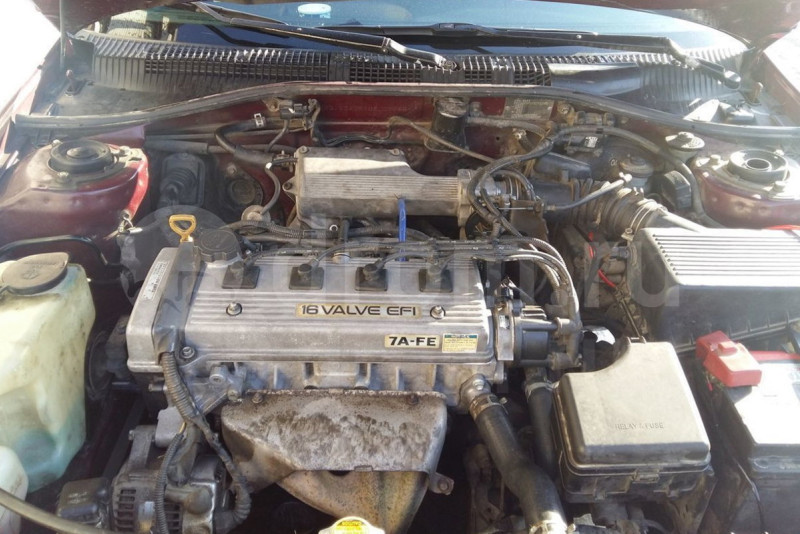

7A-FE 1.8 л

Очередная модификация сери A была выпущена в 1993 году. Силовой агрегат 7A-FE – это усовершенствованная версия предыдущих моделей серии A. Диаметр цилиндра увеличен до 81 мм, что в результате дало общий объем 1,8 литра. Мощность составила 120 л.с. при крутящем моменте – 157Нм.

Положительной особенностью является наличие достаточно высокого крутящего момента на низких оборотах. Это делает езду в городских условиях и, в частности в пробках, более комфортной и экономичной. Помимо обычных двигателей этой серии также выпускались модификации, оснащенные системой Lean Burn, со всеми вытекающими проблемами для отечественных владельцев такого улучшения.

Валы газораспределительного механизма приводятся в движение ремнем, замена которого рекомендуется раз на 100 тыс. пробега. В случае обрыва, соударение клапанов и поршня исключено, то есть клапана не гнет. Ремень приводит в движение только один распредвал (выпускной) – второй вращается через шестерню.

Обслуживание 7A-FE выполняют в соответствии со следующим регламентом:

• Смена масла с одновременной заменой масленого фильтра – раз в 10000 (топливный и воздушный – 20000 км);
• Свечи и высоковольтные провода зажигания – 30000 км;
• Рекомендуемая регулировка клапанов – 30000;
• Ремень ГРМ меняют через 100 тыс. пробега (осмотр раз в 10тыс.);
• Срок службы насоса охлаждающей жидкости (помпы) примерно 100 тыс.

Мотор применялся на следующих машинах Тойота: Avensis, Carina II, Carina E, Celica, Corolla, Corolla Spacio, Corona, Sprinter Carib, Sprinter Marino, Conquest, Geo Prizm, Corona Premio

Регулировка клапанов

Чтобы отрегулировать зазоры клапанов 4A-FE не обязательно обращаться на станцию технического обслуживания, процедуру возможно выполнить собственными силами. План-технология регулировки для мотора 4A-FE:

• В первую очередь снимаем крышку клапанов и выкручиваем свечи с тем, чтобы облегчить вращение коленвала. Далее следует выставить поршень первого цилиндра в положение ВМТ такта сжатия. В таком положении производится проверка первого и второго цилиндра на впуске, а также второго и четвертого цилиндров на выпуске.
• Затем необходимо провернуть коленвал на 360 градусов и произвести проверку третьего и четвертого цилиндров на впуске, а также первого и третьего цилиндров на выпуске. Показатели должны соответствовать рекомендуемым нормам: на впуске 0.19-0.29, на выпуске 0.39-0.49.

• После проверки зазоров, в случае несоответствия рекомендуемым нормам производится непосредственно регулировка. Для этого демонтируем ремень навесного оборудования, избавляемся от шкива коленвала, а также нижней защитной крышки ГРМ.
• Поршень первого цилиндра необходимо вновь выставить в положение ВМТ такта сжатия, потом провернуть на 45 градусов назад и демонтировать гидронатяжитель. Затем нужно демонтировать ремень ГРМ и снять распредвалы. Извлекаемые толкатели нужно аккуратно складывать в соответствии с номером клапана, чтобы не перепутать.

• С помощью стрелочного индикатора нужно измерить толщину проставки внутри извлеченных толкателей. Результаты измерения заносим в подготовленную таблицу. Таким образом, получаем данные зазоров и видим, какие необходимо отрегулировать в соответствии с рекомендуемыми нормами. Формула: новая проставка – это старая проставка плюс номинальный зазор. Приобрести новые проставки в некоторых городах и регионах не просто, в таком случае можно установить деталь с близким размером.
• После замены необходимых проставок устанавливаем толкатели на место и производим сбор в обратном порядке. Прокрутив несколько оборотов необходимо вновь замерить зазоры. Точного результата с первой попытки добиться сложно, однако, выявленные нарушения исправить получится.

2E

«Древний» 1.3-литровый силовой агрегат с конструкцией, которую разработали еще в 1984 году. Что касается Toyota Corolla, 2E ставили вплоть до 1998 году – практически до самого конца производства установки. На практике 2E надежностью и ресурсом не блистал, но среди автолюбителей зарекомендовал себя, как «рабочая лошадка». У него простая конструкция с карбюратором и головкой блока цилиндров SOHC. Распределительный вал приводит в действие ременной привод. Конфигурация вполне привычная – рядная «четверка» из чугуна, но ГБЦ здесь 12-клапанная алюминиевая. Максимально простой мотор без фазорегуляторов, гидрокомпенсаторов и прочих «наворотов». Его цилиндры расточены под 73 мм, а поршень ходит на 77.4 мм.

Водителю необходимо было всего регулировать зазоры клапанов и эксплуатировать авто по назначению. При соблюдении условий 2E отхаживал честные 240 тыс. км. Нестабильная работа ДВС чаще всего вызвана неправильной настройкой карбюратора. Отдав авто с 2E под капотом в руки профессионала, легко добиться его правильной работы. На втором месте проблемы с системой зажигания. Двигатель сильно боится перегрева и в случае перегрева пробивает прокладку ГБЦ. Ресурс двигателя Тойота Королла 1.3 не ограничен отметкой 240 000 километров, но обычно именно в районе этой отметки требуется переборка агрегата с заменой колец.

Тонкие неисправности

На современных двигателях 4А,7А японцы изменили прошивку блока управления (видимо для более быстрого прогрева двигателя). Изменение заключается в том, что двигатель достигает оборотов Х.Х.только при температуре 85 градусов. Также была изменена конструкция системы охлаждения двигателя. Теперь малый круг охлаждения интенсивно проходит через головку блока (не через патрубок за двигателем, как было раньше). Конечно, охлаждение головки стало эффективней, эффективней стал охлаждаться и двигатель в целом. Но зимой при таком охлаждении при движении температура двигателя достигает температуры 75-80 градусов. И как результат постоянные прогревные обороты(1100-1300),повышенный расход топлива и нервоз владельцев. Бороться с этой проблемой можно, либо сильнее утеплив двигатель, либо изменив сопротивление датчика температуры (обманув ЭБУ) или же заменив термостатат на зиму с более высокой температурой открытия.МаслоВладельцы наливают в двигатель масло без особого разбора, не задумываясь о последствиях. Мало кто понимает, что различные типы масел не совместимы и при смешивании образуют нерастворимую кашу (кокс), который приводит к полному разрушению двигателя.

  Весь этот пластилин невозможно смыть химией, он вычищается только механическим способом. Следует понимать, если неизвестно какого типа старое масло, то следует воспользоваться промывкой перед сменой. И еще совет владельцам

Обратите внимание на цвет ручки масляного щупа. Он желтого цвета

Если цвет масла в вашем двигателе темнее цвета ручки – пора делать замену, а не ждать виртуального пробега, рекомендованного изготовителем моторного масла.Воздушный фильтр.

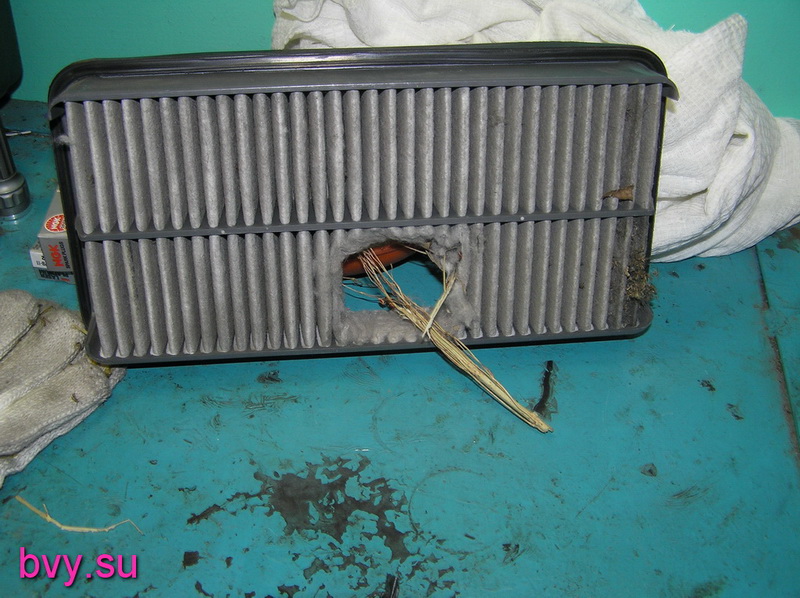

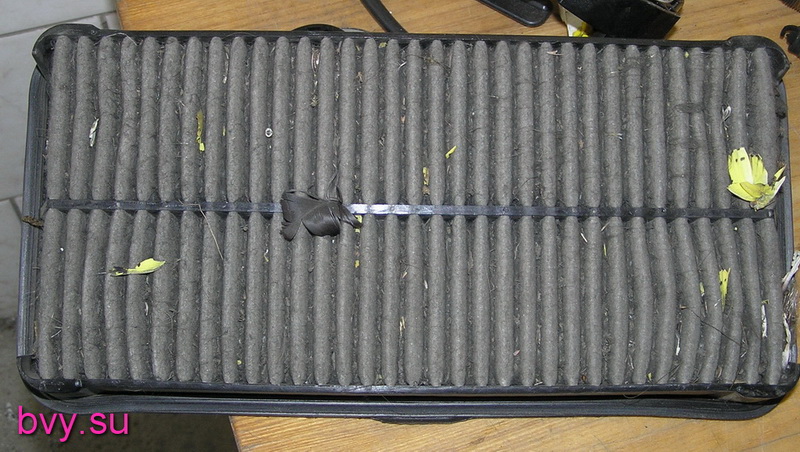

Самый недорогой и легкодоступный элемент — воздушный фильтр. Владельцы очень часто забывают про его замену, не задумываясь о вероятном увеличении расхода топлива. Нередко из-за забитого фильтра камера сгорания очень сильно загрязняется масляными сгоревшими отложениями, сильно загрязняются клапана, свечи. При диагностике можно ошибочно предположить, что всему виной износ маслосъёмных колпачков, но первопричина – забитый воздушный фильтр, увеличивающий при загрязнении разряжение во впускном коллекторе. Конечно же, в таком случае колпачки тоже придется сменить.Некоторые владельцы даже не замечают о проживании в корпусе воздушного фильтра гаражных грызунов. Что говорит об их полнейшем наплевательстве к автомобилю.

    Топливный фильтр также заслуживает внимания. Если его вовремя не заменить(15-20 тысяч пробега) насос начинает работать с перегрузкой, давление падает, и как следствие возникает необходимость замены насоса. Пластиковые детали насоса крыльчатка и обратный клапан преждевременно изнашиваются.



   Падает давление. Следует отметить, что работа мотора возможна на давлении до 1,5 кг (при стандартном 2,4-2,7кг). При пониженном давлении наблюдаются постоянные прострелы во впускной коллектор запуск проблемный (вдогонку). Заметно снижается тяга. Проверку давления правильно производить манометром (доступ к фильтру не затруднён). В полевых условиях можно воспользоваться «тестом налива из обратки». Если при работе двигателя за 30 секунд из шланга обратки бензина вытекает меньше одного литра, можно судить о пониженном давлении. Можно для косвенного определения работоспособности насоса воспользоваться амперметром. Если ток, потребляемый насосом меньше 4ампер — то давление просажено. Измерить ток можно на диагностической колодке.При использовании современного инструмента процесс замены фильтра занимает не более получаса. Ранее на это уходило очень много времени . Механики всегда надеялись на случай ,что им повезет и нижний штуцер не приржавел . Но зачастую так и происходило. Приходилось подолгу ломать голову, каким газовым ключом зацепить закатанную гайку нижнего штуцера. А иногда процесс замены фильтра превращался в «киносеанс» со снятием подводящей к фильтру трубки. Сегодня эту замену никто не боится делать.

4E-FE

Двигатель под маркировкой 4E-FE, рабочий объем которого составляет 1331 куб. см, был изобретен инженерами компании Тойота в 1989 году. Силовую установку ставили на многие автомобили концерна, однако на нашем рынке мотор известен, прежде всему, благодаря Тойота Королла. Это атмосферный движок с инжекторной системой питания. Существует модификация этого же мотора с системой турбонаддува, получившая маркировку 4E-FTE. Двигатель 4E-FE получил систему распределенного впрыска топлива EFI. Рядный четырехцилиндровый блок выполнен из чугуна. Сверху блока установлена 16-клапанная ГБЦ из алюминия. Ремень ГРМ довольно надежный, вращает всего один распределительный вал, второй соединен с первым при помощи шестерни.

Мотор не получил гидравлические компенсаторы, поэтому водителю необходимо регулярно корректировать тепловые зазоры. С конструктивной точки зрения довольно простой, отсюда и надежный силовой агрегат. Всего можно отметить три поколения моторов 4E-FE. Между собой поколения отличаются только небольшими изменениями в системе впуска и выпуска отработанных газов. В первом поколении мотор развивал 99 лошадиных сил и 117 Нм крутящего момента при 5200 и 6600 оборотах коленчатого вала в минуту соответственно. Во втором поколении (1996-й год) мощность снизили до 88 сил. Немного изменили систему выпуска и перенастроили блок управления. В 1997 году в очередной раз модернизировали 4E-FE и еще уменьшили мощность до 86 сил.

Проблемы, свойственные данному мотору:

1. Прокладка головки блока цилиндров. Двигатель сильно боится перегревов, даже небольшое повышение температуры может обернуться пробитием прокладки ГБЦ. От высоких температур сперва дубеют, а после текут сальники.
2. Нестабильный холостой ход. Мотор 4E-FE не переносит бензин низкого качества. Довольно быстро забиваются форсунки, покрывается слоем нагара дроссель, начинают плавать обороты и появляются другие неприятные симптомы поломки.
3. Повышенный расход масла. На пробеге 180-200 тыс. км обычно появляется небольшой перерасход моторного масла. В дальнейшем масложор достаточно быстро прогрессирует. Причина – залегшие кольца и изношенные маслосъемные колпачки.
4. Ремень ГРМ. В случае перескока или обрыва ремня ГРМ клапаны не гнет. Тем не менее, ремень здесь нередко растягивается еще до первой сотни тысяч пробега.

На вторичном рынке к этому движку действительно много доноров. Конструктивно простой и неприхотливый силовой агрегат. Но его ресурс средний – 300 тыс. км. На большее рассчитывать сложно.

Покупка с рук

Покупая б у варианты Карины с рук, стоит обратить внимание на некоторые детали, которые могут стать проблемными чуть позже

• Радиатор охлаждения. Проверьте его состояние и работоспособность. Если у машины были попытки чип-тюнинга, то его может не хватать для качественного охлаждения, так как здесь он, с
• Расшатанная опора двигателя. Это проблема довольно актуальна для казахстанских Карин, так как они попали к нам еще в прошлом десятилетии и впитывали в себя все прелести наших, не самых качественных, дорог. Если подвеска еще заметна и довольно быстро регулируется, то опора и подушки мотора могут быть на грани того, чтобы выйти из строя. Здесь понадобится заезд на яму и детальный осмотр.
• Мотор глохнет при запуске. Вероятно, есть неполадки с топливным фильтром. Увы, далеко не все автолюбители в Казахстане следят за его состоянием, чистотой и не меняют его периодически. Рекомендуется также обновить его при первой возможности. Ну и, само собой, следить за качеством приобретаемой вами топливной массы.

В случае неполадок, вызванных с пробегом или появлением больших объемов стружки в цилиндрах, рекомендуется заменить «родной» агрегат Карины на контрактный. Приобрести его вы можете с помощью сайта ВсеДетали.
