Ваз-2104/ваз-2105/ваз-2107

Ремонтопригодность

Всеми автолюбителями отмечается высокая ремонтопригодность двигателя. Действительно, чугунный блок цилиндров позволяет неоднократно проводить расточку цилиндров, а это значит, что капитальный ремонт ДВС можно делать несколько раз.

В подборе запчастей для восстановления проблем не возникает. В любом ассортименте они имеются в каждом специализированном магазине. Единственная неприятность, на которую может нарваться не опытный автовладелец – испытать на себе возможность приобретения контрафактной продукции. Особенно «опасным» в поставке таких запчастей считается китайский производитель.

Большое подспорье автовладельцу при ремонте агрегата оказывает взаимозаменяемость деталей, узлов и механизмов с других двигателей линейки ВАЗ 16V.

Кстати, автосервисы так же с удовольствием берутся за эту работу ввиду ее простоты.

В самом крайнем случае двигатель можно заменить контрактным, но могут возникнуть затруднения с его приобретением, точнее, поиском. Дело в том, что ДВС ВАЗ-21124 на вторичном рынке входит в разряд дефицитных.

Вывод: ремонт агрегата доступен не только профессионалам, но и любителям.

Некоторые любят погорячее

Молодые владельцы вазовской «классики» иногда делают тюнинг своих аппаратов. Конечно, нового обвеса, прямоточного выхлопа или оглушающей музыки, не всегда достаточно. Поэтому прибегают и к модернизации силового агрегата.

Самый простой способ сделать мотору 2105 тюнинг — установить карбюратор ДААЗ 21053 следующего поколения Solex. Прибавка, конечно, будет незначительной.

Более высокий прирост мощности обеспечивает расточка цилиндров и увеличение хода поршня. Возможные варианты:

• Растачивание цилиндровых отверстий в размер 82 мм увеличивает объем до 1400 см³.
• Использование тех же поршней, но более длинного колена (вал 2103 с кривошипом 80 мм) и укороченных на 7 мм шатунов дает 1600 кубиков.
• При сочетании обоих вариантов рабочий объем становится равным 1700 см³. Такой тюнинг двигателя ВАЗ 2105 позволяет достичь мощности 100 л. с.

Более радикальным способом повысить технические характеристики является замена штатного мотора на роторный силовой агрегат (двигатель Ванкеля ВАЗ 413), выпускавшийся на ВАЗе небольшими партиями. Несмотря на небольшие размеры, тюнинговый привод выдает 140 «лошадок». Конечно, достать его весьма проблематично.

Мотор с индексом ВАЗ 2105 был недооценен, поскольку опередил свое время. Он стал первым отечественным двигателем с зубчатым ремнем вместо традиционной цепи. Время показало жизнеспособность этого решения. На современных авто (особенно малого и среднего класса) ремни встречаются чаще цепей. В немалой степени этому способствовало увеличение ресурса этих изделий.

На ВАЗ 2105 устанавливались те же самые моторы 1.3 литра — ВАЗ 2101. Основное отличие модификации — использование ременной передачи. Зубчатый ремень использовался вместо металлической цепи, что позволило несколько снизить шум при работе двигателя. Это решение было смелым и стало ощутимой инновацией для советского автопрома:

• натяжка ремня на ВАЗ 2105 обеспечивалась автоматически; надежность передачи повысилась;
• сократился расход масла.

Дополнительно шум двигателя в модели 2105 уменьшался благодаря использованию алюминиевой крышки на газораспределительном механизме.

Для владельцев ВАЗ 2105 некоторые сложности представлял небольшой срок эксплуатации ремня передачи, который нужно было менять каждый 60 тысяч километров. На практике замена ремня не представляла сложностей и могла производиться в походных условиях. При ремонте большинство деталей ВАЗ 2105 могут заменяться деталями двигателя ВАЗ 21011.

Последний ВАЗ 2105 сошел с конвейера в 2010 году. За это время было выпущено несколько модификаций автомобиля с двигателями от 1.2 до 1.6 литров, мощность которых варьировалась от 50 до 140 л. с.

Плюсы и минусы «ВАЗ-2110»

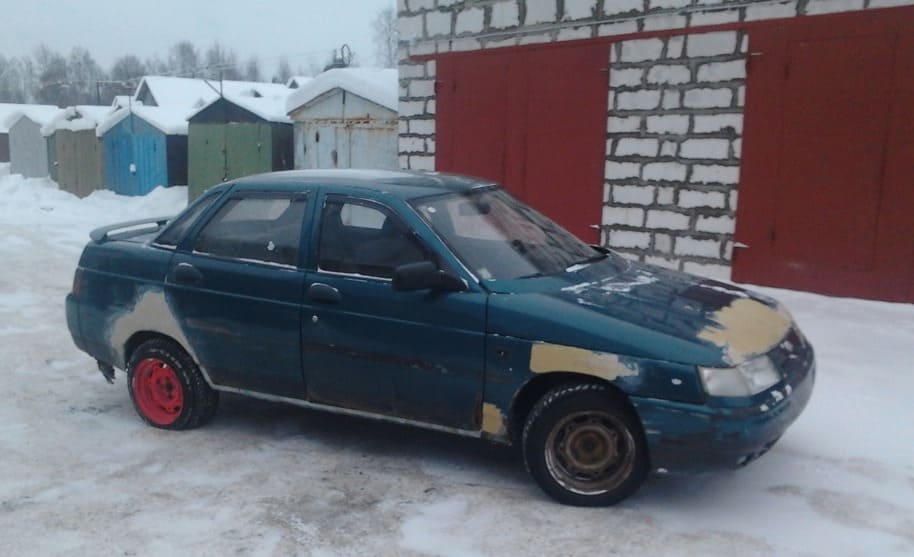

Еще один недостаток подержанных «десяток» — коррозия кузова. Если предыдущий владелец не делал вовремя антикор, она появляется даже на относительно свежих автомобилях. Основные очаги возникновения — колесные арки, пороги, низ дверей, днище и контур уплотнительной резинки со стороны крыши. Если машине больше десяти лет и вы не видите коррозии, скорее всего, перед вами крашеное авто (возможно, этот вариант даже лучше, чем ржавый экземпляр).

Еще одна распространенная проблема «десяток» — клинящие стеклоподъемники и отказ привода замка двери. Если не хотите сюрпризов, сразу после покупки проведите обслуживание и смажьте эти узлы.

Также можете столкнуться с неработающими задними фарами из-за плохого зажатия лампочки в патроне. Если возьмете машину, не поленитесь зачистить и поджать контакты (ну или просто постучать по ним – иногда срабатывает).

Конструктивные особенности

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

• Если привод только на генератор — длина ремня 742 мм.
• При наличии гидроусилителя руля — 1115 мм.
• При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

Салон ВАЗ-2105

Первоначально салон «пятёрки» был задуман, как более безопасный, функциональный и комфортабельный по сравнению с предшественниками первого поколения. Безопасному передвижению способствовали специальные брусья в конструкции дверей, а также гидравлические опоры переднего и заднего бамперов, предусмотренные опционально. Все эти шаги предпринимались в связи с планами выхода на североамериканский рынок.

Базовая комплектация предусматривала регулируемые подголовники на местах водителя и переднего пассажира, ремни безопасности на передних сидениях (на задних — в виде дополнительной опции). Для снижения усилия при вращении рулевого колеса в его конструкции был использован шариковый подшипник.

Приборный щиток состоит из четырёх переключателей, блока контрольных ламп и трёх круглых секций с указателями параметров

Панель приборов, дверные карты, обшивка потолка изготавливались из цельнолитых пластиковых форм. Приборный щиток состоит из четырёх переключателей, блока контрольных ламп и трёх круглых секций с указателями параметров. Для управления и контроля состояния различных систем на щитке приборов предусмотрены:

• 1 — кнопка включения наружного освещения;
• 2 — лампа контроля давления масла в системе;
• 3 — указатель температуры жидкости;
• 4 — контроль зарядки аккумулятора;
• 5 — блок контрольных ламп;
• 6 — спидометр;
• 7 — счётчик пробега;
• 8 — выключатель обогрева заднего стекла;
• 10 — переключатель вентилятора отопителя;
• 11 — контроль работы дальнего света;
• 12 -контроль работы указателя поворотов;
• 13 — контроль работы габаритных огней;
• 14 — вольтметр;
• 16 — указатель уровня топлива;
• 17 — контроль резерва топлива;
• 18 — выключатель задних противотуманных огней.

Обшивка сидений салона первоначально была выполнена из кожзаменителя. В дальнейшем большинство элементов интерьера было унифицировано с ВАЗ-2107.

Видео: обзор автомобиля ВАЗ-2105

Несмотря на внешнюю простоту и незатейливость, ВАЗ-2105 нашёл своих почитателей на только в СССР, а впоследствии на территории стран постсоветского пространства, но и в таких странах, как Египет, Новая Зеландия, Финляндия. Во времена существования соцлагеря большое количество этих машин направлялось в дружественные Советскому Союзу государства как для реализации на потребительском рынке, так и для участия в раллийных гонках. Конструкция большинства механизмов и узлов автомобиля в большинстве случаев позволяет автовладельцам выполнять ремонт и техобслуживание транспортного средства самостоятельно. Внутренняя отделка салона ВАЗ-2105 достаточно легко поддаётся реконструкции с целью улучшения функциональности и повышения степени комфорта, поэтому тюнинг салона «пятёрки» — один из наиболее распространённых способов самостоятельной доработки интерьера.

Слабые места двигателя ВАЗ 21126

Термостат системы охлаждения двигателя. Периодически возникают проблемы из-за зависания клапана термостата. Если это происходит зимой, то двигатель не прогревается, летом же наоборот может произойти перегрев. Основными причинами неисправности являются отложение накипи или загрязнение. Проще заменить термостат чем пытаться прочистить перепускной клапан от загрязнений.

Датчики управления двигателем. Приходят в нерабочее состояние вне зависимости от пробега и условий эксплуатации. Также возможен их выход из строя из-за колебаний напряжения в сети или короткого замыкания.

Дроссельная заслонка. Нестабильная работа двигателя в частности на холостом ходу говорит нам о проблемах с дроссельной заслонкой. Необходимо периодически убирать с дроссельной заслонки грязь (через 20 000 км) от некачественного топлива и своевременно менять топливный фильтр.

Прокладка головки блока цилиндров. Если на свечах появился достаточный нагар, начало подтекать масло из блока или стал смешиваться антифриз с маслом – это свидетельствует нам о возможном пробитии прокладки головки блока цилиндров. Причин может быть много, но основные две: банальный перегрев двигателя и нарушение момента затяжки болтов во время соединения блока с головкой.

Катушки зажигания. Как показывает практика эксплуатации, самые проблемы катушки зажигания третьего и четвертого цилиндров. При их выходе из строя двигатель либо сразу глохнет, либо начинает троить. Влага в шахте катушки или сильный мороз могут повредить её.

Радиатор обогревателя салона (печки). Это одна из самых встречающихся проблем, когда водитель замечает, что антифриз начинает уходить. Причина кроется в повышении давления на угловых швах радиатора откуда собственно говоря и начинается течь. Поэтому увидев с утра лужицу красной жидкости возле левого колеса вы скорее всего столкнетесь именно с этой поломкой.

Водяной насос (помпа). Шум с правой стороны двигателя укажет нам на возможное разрушение подшипника помпы. Разрушился подшипник, жди разрушения сальника и протекания антифриза, но уже под правое колесо. Поэтому при первом шуме подшипника насос, как правило, стараются сразу же заменить.

Регулятор холостого хода (РХХ). Бывают к сожалению такие моменты, что водитель начинает замечать скачки оборотов двигателя на холостом ходу, причина здесь – регулятор холостого хода. Причём признаки данной поломки внешне схожи с проблемой дроссельной заслонки. Признаков данной неисправности можно выделить несколько: резкая смена частоты вращения коленчатого вала на холостом ходу и самопроизвольная остановка двигателя во время нажатия на педаль газа на холостом ходу. Причинами служат разрывы контактов в РХХ и разрушение вследствие износа направляющей иглы.

Гидрокомпенсаторы клапанов. Никаких фатальных нарушений в работе мотора этот стук кроме повышенного износа распредвала не принесет, но сам факт его наличия многих автолюбителей приводит к нервному срыву. Причин, как обычно, несколько, это износ плунжерных пар, несвоевременная замена масла, забивание масляных каналов и перелив масла. Простое соблюдение инструкции производителя поможет существенно сократить риск появления этой неисправности.

Ремень ГРМ. Ресурс ремня 30 000 — 50 000 км. Во избежание загиба клапанов требуется следить за состоянием ремня и производить его замену в комплекте с роликами. Кроме того, рекомендуется заменить родные поршни на поршни с большими лунками для клапанов, что предотвратит встречный удар поршней и клапанов (безвтыковые).

Стоит ли покупать?

Российская «десятка» — уже давно не мечта, ее былая популярность безвозвратно канула в лету. На такую машину явно не обернешься, уходя с парковки, а во взглядах прохожих вы точно не встретите зависти или восхищения, скорее, сочувствие и грусть. Поэтому выбор такого автомобиля — скорее не осознанный и желанный, а вынужденный.

Такую машину берут как первый автомобиль для оттачивания водительского мастерства. С этой ролью «ВАЗ-2210» справится неплохо. Стоимость ремонта и запчастей минимальная, а обслужить авто можно даже в собственном гараже. К тому же «десятка» неприхотлива к топливу и экономична в расходе.

Источник

Двигатель ВАЗ: ресурс мотора и от чего он зависит

Итак, сразу отметим, что усредненным показателем для моторов ВАЗ на «классике» является отметка в 150 тыс. км. пробега. Что касается более современных версий ДВС, часто можно услышать, что такие двигатели «ходят» около 200 тыс. км. и даже больше, однако сам завод определяет все те же 150 тыс.

Как видно, официальные показатели вполне можно считать условными. Прежде всего, ресурс мотора сильно зависит от целого ряда нюансов во время обслуживания и эксплуатации транспортного средства. Для примера возьмем двигатель ВАЗ-2114.

Начнем с того, что двигатель на данной модели 8-клапанный, имеет заявленный заводом ресурс в 150 тыс. км. При этом на практике в некоторых случаях такие агрегаты попадают на «капиталку» только к 200-250 тыс. км. Моторы с 16 клапанами могут выходить и больше (до 300 тыс.).

Первым делом, ресурс мотора напрямую зависит от стиля езды и условий, в которых эксплуатируется ТС. Другими словами, если двигатель постоянно раскручивать до высоких оборотов и затягивать переключение на повышенную передачу, агрессивно разгоняться с места и т.п., тогда ресурс мотора сильно сокращается.

Также двигателю вредна и езда на низких оборотах, когда, например, водитель ездит на 5-ой передаче со скоростью 40-50 км/ч. При этом нагрузка сильно возрастает в том случае, если, например, машина заезжает на подъем, но вместо включения пониженной передачи водитель просто сильнее нажимает на газ. Нередко в этом случае возникает детонация двигателя, которая разрушает мотор.

Как в первом, так и во втором случае двигателю гарантирован повышенный и ускоренный износ. С учетом вышесказанного становится понятно, что оптимальной считается спокойная езда без резких стартов и высоких оборотов, при этом также не желательно допускать падение оборотов ниже 2 тыс. об/мин. на каждой передаче при движении.

Что касается условий эксплуатации, буксировка других автомобилей или использование прицепа, а также постоянная езда в черте города с малой скоростью (режим старт-стоп), частые запуски (особенно холодные) и остановки двигателя, короткие поездки, за которые ДВС не успевает выйти на рабочую температуру, езда по пыльным дорогам или эксплуатация ТС в тяжелых условиях также сокращает ресурс мотора. Особенно это проявляется в том случае, если двигатель своевременно не обслуживается с поправкой на такие условия.

Следующим фактором, который может как сократить, так и продлить «жизнь» ДВС, является обслуживание. Под таким обслуживанием следует понимать плановую замену технических жидкостей и «расходников».

Это значит, что масло нужно правильно подбирать и менять его до того, как смазочная жидкость потеряет свои свойства. Еще опытные водители хорошо знают, что масло лучше менять не по пробегу, а по моточасам, а также делать поправку на те условия, в которых эксплуатируется автомобиль.

На практике получается, что в рамках обычной повседневной эксплуатации полусинтетику оптимально менять не позже 6-7 тыс. км. пробега, а синтетику лучше заменить к 9-10 тыс. км. Эта рекомендация является главным ответом на вопрос, как увеличить ресурс мотора. Если владелец следует приведенным выше рекомендациям, тогда двигатель ВАЗ вполне может пройти около 250 тыс. км. до капитального ремонта.

Также отметим, что для многих моделей ВАЗ обслуживание двигателя не ограничивается только заменой масла, масляного и воздушного фильтра. К расходникам, которые нужно менять, также относятся свечи зажигания и высоковольтные провода, тосола/антифриз для поддержания оптимального температурного режима работы ДВС. Еще может потребоваться регулировка тепловых зазоров клапанов, выставление УОЗ, замена ремня ГРМ и роликов, чистка инжектора и другие процедуры.

Своевременное устранение неполадок завершает список тех факторов, которые позволяют увеличить ресурс двигателя ВАЗ или любого другого ДВС. Причина очевидна, так как даже мелкая поломка, которая на начальном этапе не представляет угрозы, в случае игнорирования и продолжения эксплуатации ТС может перерасти в серьезную проблему.

Становится понятно, что нормальная работа всех основных систем и процессов (зажигание, охлаждение, питание и смесеобразование) позволит добиться полноценного сгорания смеси топлива и воздуха в цилиндрах, избежать закокосвки двигателя, замедлить процесс окисления и старения моторного масла.
