Бензиновый двигатель 4а91 (1,5 л) mitsubishi lancer x / galant fortis с 2006 года (обновления 2011 года)

Рекомендации по проведению регулировки теплового зазора

В процессе демонтажа трубок высокого давления из них может потечь топливо. Это может привести к загрязнению элементов подкапотного пространства, а также стать причиной возгорания. Для предотвращения этого необходимо воспользоваться ветошью. Места куда протекло горючее также следует вытереть.

Для выставления установочных меток и расположения поршня в положение ВМТ необходимо вращать коленвал. Проворачивать двигатель разрешается только по часовой стрелке. В противном случае возможно повреждение узлов силового агрегата. Связано это с тем, что в процессе работы двигателя коленчатый вал не вращается против часовой стрелки.

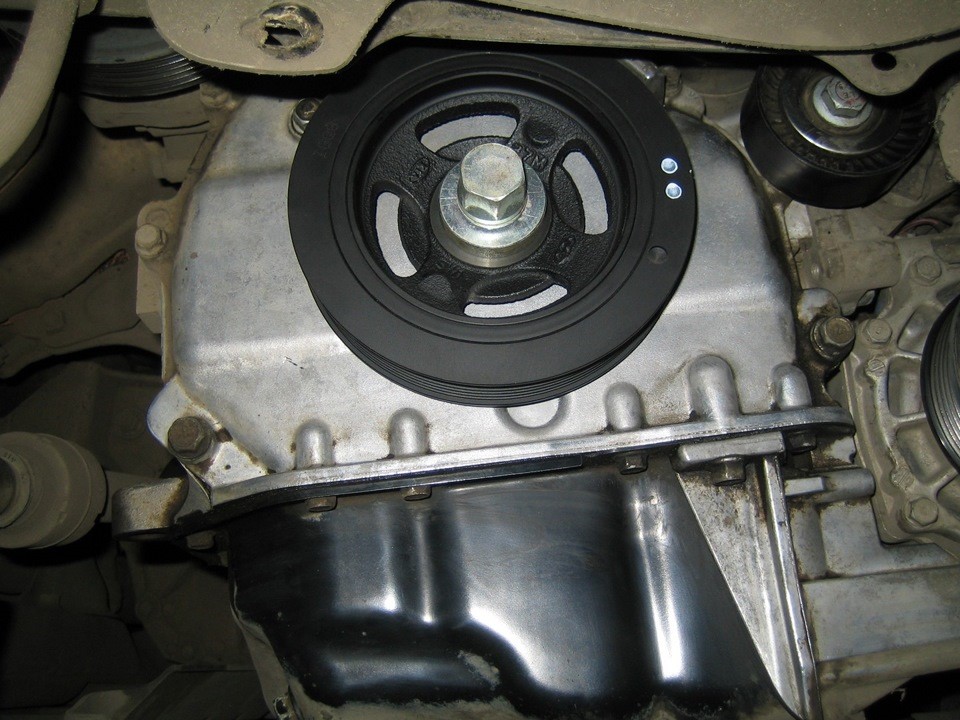

Процесс замены шкива на Митсубиси

Замена шкива производится аналогично на двигателях на 1.5, 1.6, 1.8, 2.0 литра. Отличия есть только в том, какая коробка передач установлена. В зависимости от этого будут различными методы фиксации шкива. Чтобы процесс замены прошел успешно, рекомендуется придерживаться нижеизложенной инструкции:

• Зафиксировать автомобиль с помощью ручного тормоза.
• Поддомкратить авто. После этого следует надежно зафиксировать машину.
• Снять переднее правое колесо.
• Демонтировать пыльник двигателя.

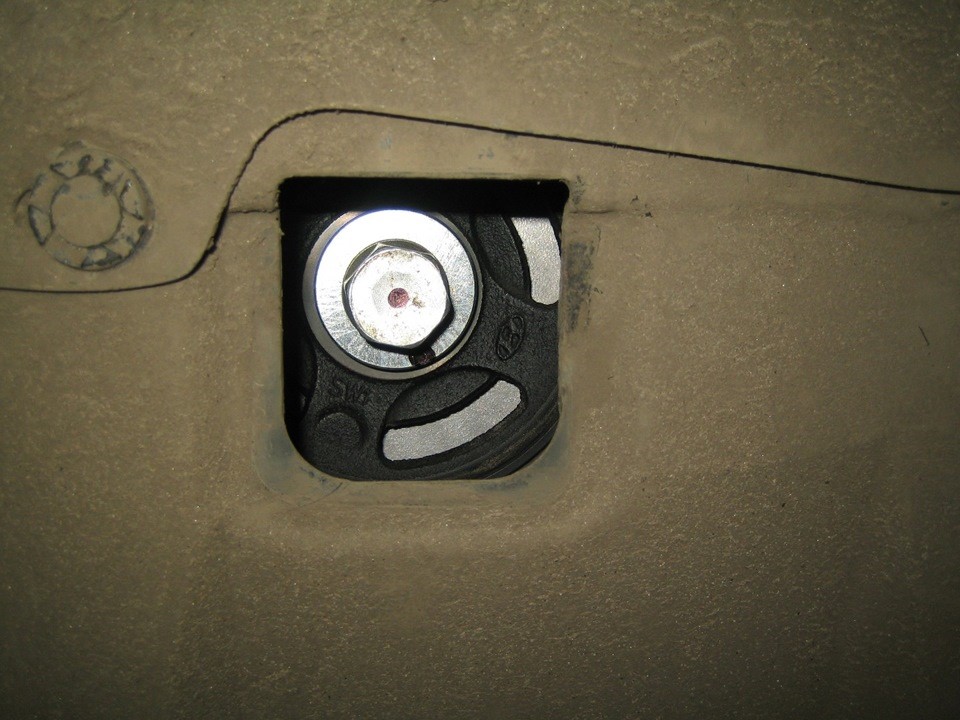

Открутить шкив. Для этих целей можно воспользоваться одним из способов, приведенных в таблице.

Способ	Описание
С использованием специнструмента	Существует специальное приспособление для откручивания крепления шкива. Главным недостатком данного способа является его стоимость. Цена специнструмента составляет от 3000 рублей.
При помощи стартера
В случае МКПП
В случае АКПП или вариатора	Так как фиксация шкива не возможна с помощью трансмиссии, необходимо при помощи двух пластиковых стяжек перетянуть ремень, как на нижеприведенном рисунке.

Если сальник коленвала в порядке приступить к монтажу шкива. Для этого необходимо протереть салфеткой, обезжирить или нанести небольшое количество масла согласно изображению ниже.

Затянуть болт крепление шкива с большим усилием. Рекомендуемое порядка 210Нм.

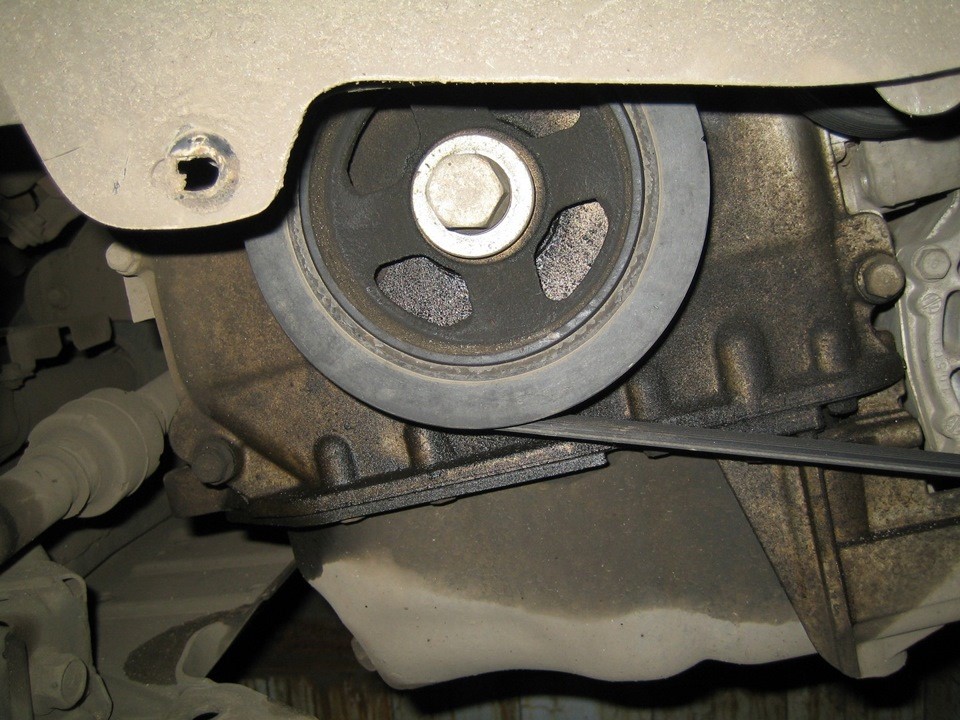

• Одеть ремень. Если планируется использование старого ремня, то его направление вращения должно соответствовать начальному. В противном случае будет происходить чрезмерный износ на первоначальную притирку.
• Поставить пыльник мотора.

Поставить колесо на место. Провести пробный пуск мотора.

Замена сальников

Порядок действий зависит от того, какой именно сальник течет. Передний сальник сменить проще всего, так что начнем именно с него. Находится он под шкивом, который установлен ниже всех. Нам понадобятся инструменты (молоток, отвертки, оправы и чистая тряпочка), новый сальник и прокладки, в том числе для масляного насоса. Также следует подготовить автомобиль (для удобства лучше поставить авто над смотровой ямой) и промыть двигатель. Начнем:

1. Отсоединяем клеммы аккумулятора, сливаем масло из движка. Откручиваем защитную систему двигателя и крышку от ГРМ.
2. Откручиваем болты, защищающие отсек мотора.
3. Ослабляем натяжение генераторного ремня и снимаем его.
4. Включаем самую низкую передачу. Снимаем правое переднее колесо. Ослабляем болты, удерживающие шкив, после чего выкручиваем болт и снимаем шкив коленвала. Лучше всего для этого использовать специальный съемник для шкива. Постарайтесь не потерять шпонку шкива.
5. Ставим поршень первого цилиндра в ВМТ. Для этого лучше всего поднять переднее колесо и установить пятую передачу.
6. Ослабляем крепление ролика натягивания и снимаем ремень ГРМ.
7. Выкручиваем болты, удерживающие нижнюю крышку картера сцепления, и снимаем ее. Прокладку также необходимо извлечь.
8. Откручиваем болт, удерживающий крышку картера движка. и снимаем ее.
9. Снимаем масляный приемник с маслонасоса и коренного подшипника.
10. Снимаем зубчатый шкив, поддев его отверткой, и откручиваем все болты крепления масляного насоса.
11. Извлекаем старый сальник при помощи отвертки.
12. Смазываем новый сальник и устанавливаем внутрь c помощью оправы с диаметром около 41 мм или отработанного сальника.
13. Собираем все детали в обратном порядке.

Приступаем к замене

Из специального инструмента нам понадобится:

— железный пруток диаметром около пяти миллиметров, для фиксации натяжного ролика сервисного ремня.

— четыре порции кофе.

— два бутерброда с колбасой.

Пациент, вид сверху.

Снимаем расширительный бачок, защиту двигателя и поддомкрачиваем немного его. Не упирайте домкрат в компрессор кондиционера поскольку эта штука дорогая.

Откручиваем пять болтов и две гайки крепления опоры двигателя и массы. При снятии опоры я вспоминал маму японцев, поскольку немного мешалась трубка и пришлось помучится.

Опора двигателя, снятая.

Двигатель без опоры.

Снимаем правое колесо и пластиковый брызговик. Есть хитрый болт, который крепит его, что бы до него добраться придется снять передний защитный пластик.

Откручиваем болт, отгибаем защиту, видим длинный шестигранник.

Откручиваем шестигранник и снимаем брызговик.

Автоматический натяжитель сервисного ремня в рабочем положении.

На автоматическом натяжителе имеется квадратный паз под обычную трещотку с удлинителем и два уха под наш специальный инструмент. Справа отсутствует масляный фильтр.

Обводной ролик сервисного ремня.

Эти две картинки помогут вам в конце вспомнить как правильно установить ремень на место.

Пока на сняли ремешок ослабляем маленькие болтики на шкиве помпы.

Легким движением руки с трещоткой проворачиваем автоматический натяжитель против часовой стрелки и стопорим его спец инструментом.

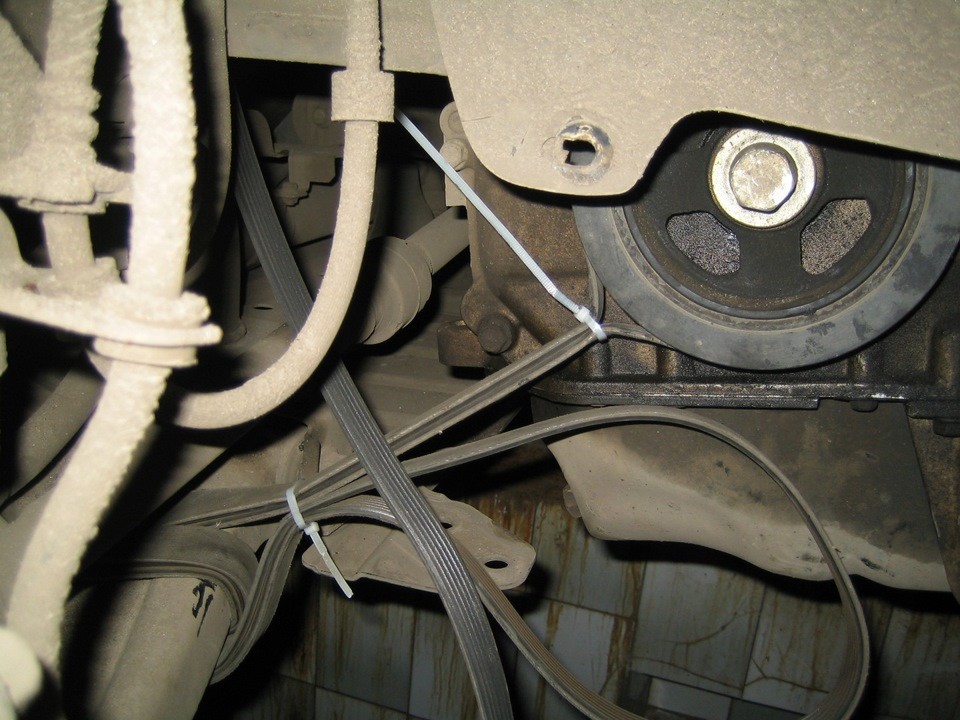

Снимаем ремень. Если оставляем старый, метим направление вращения.

Вращая шкив коленвала по часовой стрелки, добиваемся совпадения меток.

Откручиваем болты крепления жгута проводов и снимаем вместе с креплением.

Откручиваем болты крепления верхней защитной крышки ремня ГРМ и снимаем ее. Предварительно отсоединив разъем датчика положения коленвала. Сразу проверяем совпадение меток на распредвале и корпусе клапанной крышки.

Снимаем шкив помпы, открутив четыре маленьких болтика.

Откручиваем четыре болта крепления шкива коленвала, зафиксировав его либо обычным воротком, либо накидным ключом на 22 и снимаем его.

Снимаем автоматический натяжитель.

Откручиваем обводной ролик и кронштейн опоры двигателя. После чего все гайки и болты крепящие нижнею защитную крышку. Снимаем последнюю и поражаемся чуду инженерной мысли.

1 – автоматический натяжитель

2 – натяжной ролик

3 – обводной ролик

4 – датчик положения коленвала

Откручиваем натяжной ролик, обводной и после автоматический натяжитель. Снимаем все вышеуказанные детали и датчик коленвала, он будет мешать замене ремня балансировочного вала. Снимаем ремень ГРМ.

Снимаем натяжной ролик ремня балансировочного вала и сам ремешок.

Он легко снимется без снятия звездочки коленвала.

Метка на коленвале и блоке цилиндров.

Также проверяем метку балансировочного вала и ставим новый ремешок.

Ставим натяжной ролик. Пальцем натягиваем его так чтобы максимальный прогиб ремня при воздействии на него сверху другим пальцем был 5 – 7 мм. Затягиваем крепление и еще раз проверяем прогиб и совпадение меток.

Проверяем автоматический натяжитель, шток должен выступать не меньше 11 мм в противном случае его придется заменить, а это недешево.

Натяжитель ремня ГРМ нужно привести в заряженное состояние, для чего утапливаем шток с помощью тисков или пресса.

После сжатия ставим чеку. Подойдет простой гвоздь.

Устанавливаем натяжной ролик, болт не затягиваем. Ставим на место натяжитель, чеку не вынимаем. Совмещаем метки правого балансировочного вала.

Ставим новый ремень ГРМ так что бы нисходящая ветвь была в натяжку, если что она справа. Можно немного натянуть ремень за болт коленвала. Проверяем совпадение меток на коленвале, распредвале и балансировочных валах. Если все в норме, приступаем к натяжке. Если нет специального ключа, то вставляем в отверстия на ролике два подходящих гвоздя. Помещаем между отвертку и проворачивая ролик натягиваем ремень по максимуму. Затягиваем болт ролика и вынимаем чеку из натяжителя. Шток должен выйти примерно на 4 мм. Если на много больше или меньше, то нужно натянуть или ослабить ремень соответственно. Для этого снимаем и заряжаем натяжитель. Немного отпускаем натяжной ролик и немного проворачиваем его. Собираем и проверяем снова. Если все гуд, проверяем метки. Крутим коленвал два оборота и если клапана с поршнями не встретились и метки встали на место, то вы истинный автомеханик.

Теперь как пишут во всех руководствах, устанавливаем все в порядке обратном снятию. Главное, чтобы не осталось лишних деталей.

Теперь вы знаете как заменить ремень ГРМ на Галанте. Но нужно помнить, что на эти машины устанавливались и другие двигатели. Процедура в принципе сильно не отличается, но везде есть свои нюансы.

Список моделей авто, в которых устанавливался

Применялся мотор 4D56 на конвейере производителя для комплектации внедорожников Mitsubishi:

• Padjero II – среднеразмерный внедорожник, 1991 – 2002;
• Strada – рамный крупногабаритный пикап, 1991 – 1997/1999;
• Canter – малотоннажный грузовик и спецтехника, 1993 – 2002;
• Delica/Star Wagon/L300 – микроавтобус и грузовик, 1986 – 1999;
• L200 – пикап 2 – 4 дверный, 1998 – 2006;
• Delica/Space Gear/L400 – грузовик и грузопассажирская версия, 1994 – 2007;
• Challendger – среднеразмерный внедорожник, 1996 – 1998;
• Pajero Sport I – внедорожник, 1998 – 2008.

Mitsubishi Delica

Получившиеся характеристики двигателя позволяют использовать его на грузовиках и внедорожниках. Мощность и крутящий момент достигаются на малых – средних оборотах, что актуально как раз для бездорожья и перевозки грузов.

Периодичность необходимости регулировки

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Официальные дилеры рекомендуют производить контроль теплового зазора клапанов при достижении пробега в 90 тыс

км или по истечении 72 месяцев в зависимости от того, что наступит раньше. Согласно отзывам автовладельцев регулировка силовому агрегату потребуется при пробеге более 50 тыс. км. Ориентироваться следует не только на показания одометра. Провести контроль теплового зазора может потребоваться в более короткий срок при возникновении нижеперечисленных симптомов:

Официальные дилеры рекомендуют производить контроль теплового зазора клапанов при достижении пробега в 90 тыс. км или по истечении 72 месяцев в зависимости от того, что наступит раньше. Согласно отзывам автовладельцев регулировка силовому агрегату потребуется при пробеге более 50 тыс. км. Ориентироваться следует не только на показания одометра. Провести контроль теплового зазора может потребоваться в более короткий срок при возникновении нижеперечисленных симптомов:

• характерный стук клапанов, исходящий из подкапотного пространства;
• снижении компрессии;
• повышение расхода топлива;
• ухудшение динамических характеристик автомобиля;
• чрезмерный расход масла;
• хлопки в глушитель;
• посторонние звуки во впускном тракте.

Регулировка теплового зазора клапанов требуется если производились ремонт или замена любого элемента газораспределительного механизма. Также, выполняя ремонт в головке блока цилиндров, необходимо производить визуальный осмотр клапанов. Это позволит своевременно выявить неправильную регулировку. При возможности рекомендуется сократить интервал контроля теплового зазора.

Прокладка ГБЦ

Двигатель 4D56 очень чувствителен к перегреву. При превышении рабочей температуры ГБЦ легко и непринужденно деформируется. Также могут появиться трещины в ГБЦ между клапанами и трещины в вихрекамерах.

Перегрев может случиться как при неисправности термостата, так и при утечке антифриза через трубки и штуцеры к отопителю салона.

Из-за перегрева нарушается герметичность по прокладке ГБЦ, обычно это проявляется поступлением газов в систему охлаждения – появляются булькания газов в расширительном бачке. При большом поступлении газов в систему охлаждения случаются разрушения патрубков и даже разрушение «печки» салона под воздействием избыточного давления.

Нередко при ремонте люди ограничиваются только заменой прокладки, т.к. считают, что дело только в ее пробитии.

Для ремонта недостаточно поменять прокладку, т.к. течь антифриза и масла между контурами и цилиндрами сохранится. Нужно проверять ГБЦ – наверняка понадобится шлифовка ее поверхности и установка прокладки ремонтного размера.

Выбрать и купить головку блока цилиндров (ГБЦ) для двигателя Mitsubishi для вы можете в нашем каталоге контрактных моторов.

Следите за моментом затяжки шарнирного болта рычага натяжного ролика

В завершение упомянем мелочь, которая может показаться очевидной, но тем не менее иногда приводит в замешательство: момент затяжки шарнирного болта рычага натяжного ролика. Он должен быть в диапазоне

от 42 до 56 Н·м

. Недостаточный момент затяжки приводит к недостаточному усилию зажима, что создает изгибающие нагрузки на ось болта, которые, в свою очередь, могут вызвать

усталостные изломы

этого компонента. Между шарнирной частью болта и блоком двигателя проложена шайба. Если болт перетянут, шайба может деформироваться. В таком случае она будет соприкасаться с торцевой плоскостью отверстия поворотного рычага натяжителя и блока. Натяжитель не сможет обеспечить достаточное натяжение, и

износ

ремня наступит гораздо раньше, чем через 80 000 километров пробега.

Шайба между шарнирной частью болта и блоком двигателя

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Процесс замены сальника на ВАЗе

Для замены придется поработать, так как нужная деталь скрыта за механизмом сцепления. Для проведения данного мероприятия лучше попросить кого-нибудь помочь. Лучше, если помощник будет иметь опыт подобных работ.

Первым делом откручивают маховик двигателя и снимают сцепление. Задний сальник находится в корпусе, закрепленном на болтах. Их восемь штук. Открутите болты — корпус будет в руках. Сальник можно извлечь, а вместо него запрессовать в корпус новую деталь.

Размер заднего сальника коленвала довольно крупный, а форма простая, поэтому при запрессовке и выпрессовке проблем возникнуть не должно.

Тюнинг двигателя 4B11T

Stage 2

Увеличить мощность на своем Эво Х очень легко, достаточно поставить холодный впуск, удалить катализатор, заменить шатунные болты на ARP или поставить нормальные Н-образные шатуны, купить буст контроллер и настроить блок управления. Это даст 370+ л.с. Можно оставить стоковые шатуны, но их обрыв будет делом времени. Добавьте насос вроде DW65C, форсунки 1000 сс, блоу-офф, маслопомойку, выхлопную систему диаметром 76 мм и настройтесь. Вы получите около 400 лошадей на маховике. Это оптимальное сочетание скорости и надежности, так ездит большинство Evolution 10. Получить больше мощности вам поможет Garrett GTX3071R с хорошим тюнинговым коллектором, большим интеркулером, патрубками 3.5 дюйма, с насосом вроде AEM 320 lph. Также будут нужны валы Cosworth MX1 и клапанные пружины, форсунки 1300 сс, топливная рейка AEM, шпильки ARP. После настройки, такой мотор легко покажет 400+ л.с. на колесах. Можно поставить GTX3076R и надуть 500+ лошадей на колесах. Стоковые поршни и блок держат эту мощность и даже больше, но для надежности лучше перейти на ковку, нормально подготовить ГБЦ, — сделать как полагается.

Ralliart Stage 2

Добавить мощности мотору Lancer Ralliart X можно заменив фильтр на K&N, убрать катализатор или поставить безкатовый выхлоп на 76 мм трубе и прошить мозг. Это даст около 300 л.с. и динамику на уровне стокового Evolution X. Если этого мало, тогда нужно переделывать под этот самый Эво, заменив впуск на такой же от Evo X вместе с интеркулером, с пайпингами, с масляным кулером, с турбиной TD05H и с коллектором. Впуск заметно отличается и придется его полностью переделывать или сразу ставить тюнинговый холодный впуск. Выпуск также требует доработки либо, опять же, ставить сразу безкатовый диаметром 76 мм. После переделки можно пойти по пути тюнинга Evo 4B11T: холодный впуск, 76 мм выхлоп, шатунные болты ARP, буст контроллер и прошивка. Со всем этим ваш Раллиарт поедет как большинство Эвиков на чип-выхлопе.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

Описание и особенности силового агрегата D4BH

Моторная установка D4BH расшифровывается, как турбина плюс интеркулер. Это не очень тяжёлый двигатель, хотя блок цилиндров и выпускной коллектор выполнены из чугуна. Зато второй коллектор — выпускной, изготовлен из алюминия. Схема 2,5-литрового агрегата рядная с 4-я цилиндрами.

Технические параметры двигателя D4BH после форсировки могут быть разные, в зависимости от модели турбины.

1. На двигателе с турбиной 716938-5001S мощность повышается до 140 л. с. Такими установками оснащали минивэны Хёндай.
2. Мощность в 140 лошадей обеспечивается также на двигателях, которыми оснащены микроавтобусы Старекс.
3. 136 л. с. — такая мощность обеспечивается в корейских минивэнах Старекс и H-1, эксплуатируемых с системой TCI.
4. 99 л. с. — на турбинах, устанавливаемых с двигателем D4BH на корейские минивэны H-1, Старекс 2,5 TD.

Изготовитель	KMJ
Марка ДВС	D4BH
Годы производства	2008 – …
Объем	2477 см3 (2,5 л)
Мощность	73 кВт (99 л. с.)
Момент крутящий	230 Нм (на 2000 об/мин)
Вес	226 кг
Степень сжатия	21
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное, бесконтактное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	8 кулачков
Материал блока цилиндров	чугун
Диаметр цилиндра	91,1 мм
Поршни	литые алюминиевые
Коленвал	стальной кованый
Ход поршня	95 мм
Горючее	дизтопливо
Нормативы экологии	Евро-3
Расход топлива	трасса – 12 л/100 км, смешанный цикл 15 л/100 км, город – 20 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для D4BH по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	5,5 л
Температура рабочая	95°
Ресурс ДВС	заявленный 150000 км, реальный 250000 км
Регулировка клапанов	гайки, шайбы
Система охлаждения	принудительная, антифриз
Объем ОЖ	7,8 л
Помпа	25100-42540
Свечи на D4BH	36710-42021, Y722JS NGK
Зазор свечи	1,1 мм
Ремень ГРМ	24315-42101
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nipparts J1320516, Blue Print ADG02247, AMC HA684
Масляный фильтр	Totachi TC1054, WP928/83, Aiko C-306
Маховик	23230-42270
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые, выпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 17 – 20 Нм, маховик – 130 – 140 Нм, болт сцепления – 15 – 22 Нм, крышка подшипника – 75 – 85 Нм (коренной) и 45 – 48 Нм (шатунный), головка цилиндров – 115 – 125 Нм
На какие автомобили устанавливался	Универсал Terracan с передним/полным приводом, внедорожник Galloper, коммерческий грузовик Porter с доступом к мотору из салона, грузовик Porter II с улучшенным дизайном кабины, минивэны LVC H-1/Starex, минивэн для внутреннего рынка Кореи H-1/Grand Starex

Изначально мотор D4BH отличался такими конструктивными характеристиками.

1. ГБЦ делалась из лёгкого алюминиевого сплава.
2. Блок чугунный, с гильзами.
3. Для уменьшения колебаний применялись несколько балансировочных валов с ремнём.
4. Прочный коленвал на пяти опорах, выполненный из кованой стали.
5. Ради эффективности литые алюминиевые поршни оснащались компрессионным кольцом.
6. Прочные распредвалы, литые.
7. Зубчатый ремень приводил в движение ГРМ и ТНВД.
8. Тепловые зазоры клапанов регулируемые. До 1991 года это осуществлялось с помощью шайб, затем толкателей.
9. Для лучшей работы маслофильтр выносился на отдельный кронштейн.

Модернизация

В начале 1991 года двигатель был немного усовершенствован. На новые двигатели Mitsubishi 4D56 была добавлена система обогрева авто перед запуском, что позволило решить проблему, связанную с эксплуатацией мотора в зимний период. Теперь владельцам Mitsubishi Pajero не стоило волноваться о том, что при минусовых температурах их топливо попросту замерзнет.

Также двигатель получил турбонаддув, система охлаждения которого являлась воздушно-водной. Благодаря этому машина получала уверенную тягу уже при запуске, а сама турбина, как показало время, оказалась достаточно надежной. Вывести турбину из строя, как оказалось, можно только при неправильной эксплуатации либо при проведении некачественных сервисных работ.

Как проводится замена ремня ГРМ L200

Mitsubishi L200 замена ремня грм

Какие нагрузки испытывает элемент, обеспечивающий соединение обоих валов автомобиля и отвечающий за своевременное движение клапанов согласно ходу поршней. Очевидно, что колоссальные. Замена ремня ГРМ L200 своими руками или с помощью специалистов проводится, когда изделие больше не выдерживает и рвётся.

Цикличность замены

Ресурс ремня ГРМ на пикапе L200 зависит от его пробега. Производители рекомендуют осуществлять замену каждые 50-70 тысяч километров пробега, но обязательно с учётом состояния дорог и климатических условий.

Например, владельцам пикапа, проживающим в глубинке, часто эксплуатирующим автомобиль на грунтовых дорогах или бездорожье, стоит проверять состояние элемента почаще.

То же относится и к жителям северных широт, где климат более суров.

Особенно бдительными должны быть покупатели подержанных пикапов. Конечно же, им стоит обратиться в знакомый автосервис или попытаться самостоятельно проверить состояние ремня ГРМ.

Надо понимать, что при разрыве этого важного элемента газораспределительной системы возникает риск капитального ремонта двигателя. Чтобы обезопасить себя от лишних затрат, рекомендуется периодически осуществлять диагностику описываемого элемента

Чтобы обезопасить себя от лишних затрат, рекомендуется периодически осуществлять диагностику описываемого элемента.

Причины обрыва

L200 Mitsubishi замена ремня грм

Излишнее напряжение на протяжении длительного периода времени сказывается на состоянии резины. Это и есть главный виновник обрыва ремня, но возможны и другие причины повреждения.

1. Если на поверхность резинового материала попадёт масло или тосол, то начнутся проскальзывания элемента со шкивов и роликов. Это негативно скажется на работе всего распределительного механизма, двигатель будет работать под большим напряжением.
2. Экстремальная манера вождения может отрицательно сказаться на состояние ремня. Он просто не выдержит резкие переключения оборотов. Поэтому водителям, предпочитающим такой стиль езды, нужно периодически проверять натяжение элемента, люфт шкивов и т. д.

Замена своими руками

Качественную замену ремня грм Mitsubishi L200 вполне возможно провести своими силами. Ничего особо сложного в процедуре нет. Перед операцией рекомендуется основательно подготовиться:

• найти подходящую эстакаду или яму;
• обзавестись различными типами ключей;
• подготовить чистые тряпки.

Начало:

• пикап ставится на яму так, чтобы доступ снизу к передней части был оптимально свободен;
• открывается капот, снимается пластмассовая крышка с двигателя и дефлектор с пропеллером (держится на четырёх болтах);
• скидываются ручейковые ремни.

Состояние последних проверяется так: надо согнуть материал руками и посмотреть, нет ли трещин. Изъеденные детали с большими трещинами надо менять.

Пикап «Элька» очень часто эксплуатируется в фермерских хозяйствах, в деревне. Между радиатором и кузовом попадает много сора: остатки сена, грязь, листья. Желательно всё это оттуда выдуть, возможно придётся снимать радиатор.

Открытие доступа к ремню ГРМ.

1. Открутить шкив коленвала, придерживая снизу маховик от прокручивания (работы проводятся с ассистентом). Шкив держится на болте М22.
2. Снять защитные кожухи: верхний и нижний. Они прикручены на болты М16 (ключ 10).

Ремень открыт. Если он порван, то это будет видно. Нужно сначала выставить верхние и нижние мёртвые точки по схеме.

Метка верхнего балансировочного ролика

Метка ТНВД

Отметка распредвала

Риска коленвала

После выставления меток.

1. Скинуть ДКВ (датчик), отвести в сторону (чтобы ремень свободно прошёл).
2. Ослабить и снять натяжной ролик.
3. Скинуть ремень.

В процессе замены рекомендуется обновить натяжитель и обводные ролики. После установки новых деталей следует заново выставить метки. Теперь можно настраивать натяжение элемента.

По завершении операции важно проверить, как всё работает. Нужно завести двигатель, послушать его

Если ремень установлен неправильно, криво, то это скажется на мощности силового агрегата, трудности запуска (чихание), нагревании двигателя и т. п. Примечательно, что пикап может завестись, но не ехать или делать это крайне плохо.

Видео: как работает ГРМ L200

Лучше всего ставить оригинальные запчасти. Покупать их можно не только из магазинов или дилерских центров. Неплохая возможность – приобретение запчастей с разборки Мицубиси. Детали отсюда идут оригинальные и по низкой цене.

Оригинальный номерПримерная цена за штуку (рубли)Количество штук

Ремень ГРМ	1145А019	2500-3000	1
Ролик обводной	1145А078	2300-2700	2
Ролик натяжной	1145А020	4000-5000	1
Натяжитель	1145А031	6000-7000	1

Какие форсунки установлены

Топливная система двигателя 4D56: Топливная система на данном двигатели установлена от японской компании Denso. До 2008 года на двигателях 4D56 стоял топливный насос высокого давления с механическим типом управления. После 2008 года начали устанавливать топливную систему Denso common rail. Данная топливная система улучшила работу дизельных двигателей на низких оборотах и частичных нагрузках. Минусы топливной системы Denso common rail:

• маленький ресурс форсунок — примерно 100 000 км;
• система перестает полностью работать, если есть утечка топлива (необходимо приобретать только качественное топливо).

Система Common rail или, как её еще называют, аккумуляторная топливная система, более простая, чем система ТНВД (форсунки механические). Так как в этой системе используется одноканальный ТНВД, то есть он создает давление в топливной магистрали, а не на каждую отдельную форсунку. Давление в топливной магистрали достигает 300 мП.

Топливная форсунка системы CR управляется электронным блоком управления, который через управляющий клапан в самой форсунке регулирует порцию топлива и время его подачи в цилиндр.

На автомобилях MItsubishi L200 выпуска позже 2007 года используется топливная форсунка с оригинальным номером Mitsubishi 1465A041 или под номером Denso 095000-5600 или DCRI105600.
