Варианты тюнинга мотора

На двигатель G4JS изначально навешивается модернизированный впускной коллектор. ГБЦ здесь всегда двухвальная (DOHC V16), поэтому эту головку применяют для форсировки моторов Mitsubishi 4G64 SOHC 8V или SOHC 16V. Атмосферный тюнинг движка Hyundai Sonata IV поколения заключается в выполнении операций:

  • шлифовка каналов впускного коллектора и выравнивание их длины;
  • замена штатной заслонки дросселем Эво, установка холодного впуска;
  • увеличение степени сжатия до 11 – 11,5 за счет установки поршней Wiseco, шатунов Eagle;
  • демонтаж балансировочных валов, использование шпилек APR или самодельных аналогов из легированных сталей;
  • установка распредвалов с фазами 272/272, разрезных шестерней и усиленных пружин клапанов;
  • установка топливной рампы Galant и высокопроизводительных 450сс форсунок, насоса Walbro с производительностью 255 л/час;
  • увеличение диаметра выхлопной трубы до 2,5 дюймов и использование выпускного коллектора «Паук».

Если атмосферный тюнинг не устраивает пользователя в принципе, движок можно оборудовать компрессором или классической турбиной:

  • дешевле не подбирать узлы и агрегаты, киты для наддува, а использовать головку ГБЦ от Mitsubishi Lancer Evolution;
  • на головке уже навешено все необходимое оборудование – турбина и интеркуллер, впускной коллектор и вентилятор, выхлоп и выпускной коллектор;
  • однако подачу масла на турбинку придется доработать, заменить распредвалы аналогами с 272 фазами;
  • в отличие от атмосферных версий тюнинга, здесь достаточно степени сжатия 8,5 – 9 единиц, под эту характеристику и подбираются поршни;
  • понадобится усиленная ШПГ (кованая Eagle), поскольку литье не справится с возросшими нагрузками;
  • для повышения производительности применяется топливный насос Walbro и форсунки Evo.


Вариант G4JS Турбо

В этом случае мощность повысится более 300 л. с., но резко снизится ресурс и время между плановыми ТО.

Таким образом, корейский мотор G4JS производителя Hyundai является двухвальной DOHC 16V версией атмосферного движка 4G64 компании Mitsubishi объемом 2,4 л. Силовой привод используется в тяжелых моделях авто, обладает высоким потенциалом для тюнинга и эксплуатационным ресурсом.

Описание двигателя G4JP

Система питания — инжектор. Двигатель оснащается чугунным БЦ и ГБЦ, выполненным на 80% из алюминия. Клапаны регулировать не нужно, так как предусмотрены автоматические гидрокомпенсаторы. К качеству бензина мотор придирчив, но можно лить и стандартный АИ-92. Компрессия силового агрегата равна 10 к 1.

Первая буква названия указывает на то, что двигатель G4JP приспособлен к работе на лёгком жидком топливе. Конструкция системы питания такова, что внутреннее смесеобразование горючей смеси происходит максимально эффективно. Благодаря этому чётко регулируется впрыск, снижается расход топлива. ТВС воспламеняется от электрической искры, подающейся катушкой зажигания.

Корейский двигатель комплектуется 16 клапанами. Это в какой-то мере объясняет его уникальную резвость и мощь. Однако самое главное преимущество этого мотора, безусловно, экономичность. Он расходует сравнительно мало, но не теряет динамику и ходит долго, если своевременно проводить его обслуживание.

Параметры Значения
Объем двигателя, куб.см 1997
Максимальная мощность, л.с. 131 — 147
Максимальный крутящий момент, Н*м (кг*м) при об./мин. 176 (18) / 4600; 177 (18) / 4500; 190 (19) / 4500; 194 (20) / 4500
Используемое топливо Бензин АИ-92
Расход топлива, л/100 км 6.8 — 14.1
Тип двигателя Рядный, 4-цилиндровый
Система питания Распределенный впрыск
Диаметр цилиндра, мм 84
Ход поршня, мм 75
Количество клапанов на цилиндр 4
Максимальная мощность, л.с. (кВт) при об./мин. 131 (96) / 6000; 133 (98) / 6000; 147 (108) / 6000
Автомобили, на которые устанавливался Hyundai Santa Fe 1 поколение в кузове SM, Hyundai Sonata 4 поколение EF
Блок цилиндров чугунный R4
Головка блока алюминиевая 16v
Степень сжатия 10
Гидрокомпенсаторы есть
Привод ГРМ ремень
Какое масло лить 4.2 литра 10W-40
Экологический класс ЕВРО 2/3
Примерный ресурс 300 000 км

Описание двигателя G4JS

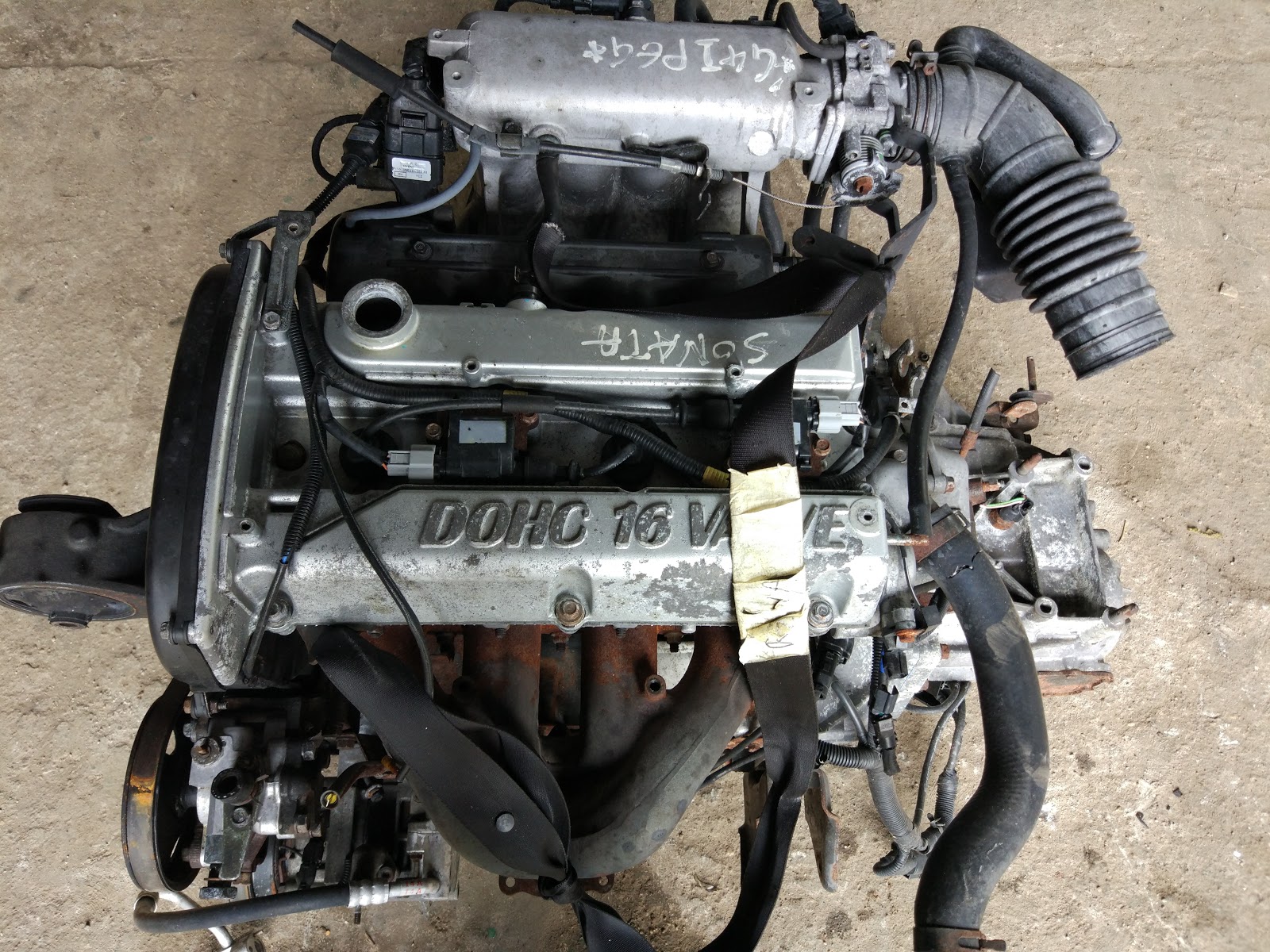

Б/у двигатель G4JS Двухвальная схема газораспределения с 16 клапанами функционировала на ременном приводе. Последний не мог обеспечить безопасность клапанов, при обрыве их гнуло, так как в поршнях нет цековок. Такие детали ломают стержни клапанов довольно скоро.

Последняя версия 4G64 была выбрана не зря. Она изначально увеличивала мощность, обеспечивая максимальный КМ

Важной особенностью этого мотора является также наличие автоматической настройки тепловых зазоров клапанов. Наличие гидрокомпенсаторов исключает необходимость каждый раз регулировать сложные механизмы

Рядная схема ДВС обеспечивала компактные размеры. Мотор легко помещался под капотом легкового автомобиля, не занимал много места. Кроме того, такой агрегат легко обслуживать и ремонтировать. Например, капремонт других двигателей очень трудно провести своими руками, а на G4JS это сделать несложно.

Рассмотрим другие особенности установки:

  • гбц выполнена из дюралевого материала;
  • впускной коллектор силуминовый;
  • охлаждение сделано изначально качественно, мотор всегда получает достаточное количество хладагента;
  • масляная система работает по принудительной схеме;
  • система зажигания использует 2 катушки, каждая поддерживает два цилиндра;
  • оба распредвала приводятся в действие одним зубчатым ремнём.
Изготовитель Hyundai
Марка ДВС G4JS
Годы производства 1987 – 2007
Объем 2351 см3 (2,4 л)
Мощность 110 кВт (150 л. с.)
Момент крутящий 153 Нм (на 4200 об/мин)
Вес 185 кг
Степень сжатия 10
Питание инжектор
Тип мотора рядный бензиновый
Зажигание DIS-2
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор силумин
Выпускной коллектор литой чугунный
Распредвал литой
Материал блока цилиндров чугун
Диаметр цилиндра 86,5 мм
Поршни алюминий литье
Коленвал чугун литье
Ход поршня 100 мм
Горючее АИ-92
Нормативы экологии Евро-3
Расход топлива трасса – 7,6 л/100 км; смешанный цикл 8,8 л/100 км; город – 10,2 л/100 км
Расход масла 0,6 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 0W30, 0W40
Масло для G4JS по составу синтетика, полусинтетика
Объем масла моторного 4,0 л
Температура рабочая 95°
Ресурс ДВС заявленный 250000 км, реальный 400000 км
Регулировка клапанов гидрокомпенсаторы
Система охлаждения принудительная, антифриз
Объем ОЖ 7 л
Помпа GMB GWHY-11A
Свечи на G4JS PGR5C-11, P16PR11 NGK
Зазор свечи 1,1 мм
Ремень ГРМ INA530042510, SNR KD473.09
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Japan Parts 281133E000, Zekkert LF1842
Масляный фильтр Bosch 986452036, Filtron OP557, Nipparts J1317003
Маховик Luk 415015410, Jakoparts J2110502, Aisin FDY-004
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze
Компрессия от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин-1
Усилие затягивания резьбовых соединений свеча – 17 – 26 Нм; маховик – 130 – 140 Нм; болт сцепления – 19 – 30 Нм; крышка подшипника – 90 – 110 Нм (коренной) и 20 Нм + 90° (шатунный); головка цилиндров – четыре стадии 20 Нм, 85 Нм + 90° + 90°

Неисправности

Несмотря на то, что впускной коллектор G4JS литой, он короткий и начинает прогорать уже после 70-80 тыс. км пробега. Есть и другие распространённые неполадки этого мотора.

  1. Плавают обороты на ХХ. Как правило, это говорит о выходе из строя датчика, регулирующего обороты. Возможно также, что забилась заслонка, поломался температурный датчик или засорились форсунки. Решение: заменить РХХ, прочистить дроссель, заменить тепловой датчик или прочистить инжектор.
  2. Сильные вибрации. Они появляются по нескольким причинам. Скорее всего, выработались опоры двигателя. Чаще всего на G4JS изнашивается левая подушка.
  3. Обрыв ремня ГРМ. Как и говорилось выше, это грозит потенциальными рисками. Причина обрыва связана на этом моторе с попаданием кусков поломанных балансиров под ремень ГРМ. Чтобы такого не повторилось, надо заливать только высококачественное масло, регулярно проверять балансиры или просто убрать их. Кроме того, они вносят в работу двигателя лишние стуки и цоканья после пробега в 50 тыс. км.


Вкладыши для G4JS

Неисправности

Несмотря на то, что впускной коллектор G4JS литой, он короткий и начинает прогорать уже после 70-80 тыс. км пробега. Есть и другие распространённые неполадки этого мотора.

  1. Плавают обороты на ХХ. Как правило, это говорит о выходе из строя датчика, регулирующего обороты. Возможно также, что забилась заслонка, поломался температурный датчик или засорились форсунки. Решение: заменить РХХ, прочистить дроссель, заменить тепловой датчик или прочистить инжектор.
  2. Сильные вибрации. Они появляются по нескольким причинам. Скорее всего, выработались опоры двигателя. Чаще всего на G4JS изнашивается левая подушка.
  3. Обрыв ремня ГРМ. Как и говорилось выше, это грозит потенциальными рисками. Причина обрыва связана на этом моторе с попаданием кусков поломанных балансиров под ремень ГРМ. Чтобы такого не повторилось, надо заливать только высококачественное масло, регулярно проверять балансиры или просто убрать их. Кроме того, они вносят в работу двигателя лишние стуки и цоканья после пробега в 50 тыс. км.

Регламент обслуживания G4JS 2,4 л/150 – 156 л. с.

На каждый двигатель G4JS с завода полагается мануал, содержащий описание параметров ДВС и сроки замены технических жидкостей, расходных запчастей:

  • обновление масла после 7500 км для работоспособности гидрокомпенсаторов;
  • антифриз производитель рекомендует менять через 30000 пробега, так как охлаждающая жидкость теряет свойства;
  • ресурс аккумулятора указывается изготовителем в зависимости от конструкции и эксплуатационного режима;
  • у производителя движков имеется указание по прочистке вентиляции картера после 20 – 30 тысяч км;
  • фильтры рекомендовано обновлять через 20 и 30 тысяч пробега (воздушный и топливный, соответственно);
  • навесное оборудование (помпа) и ремни, которыми оно приводится в движение, следует менять через 50000 км;
  • ресурс ремня ГРМ ограничен 90000 пробега, при его обрыве потребуется капремонт;
  • прогар выпускного коллектора наблюдается после 70 тысяч км.


Замена ремня ГРМ G4JS

Технические характеристики G4NA 2 л/167 л. с.

При проектировании в G4NA заложена рядная схема двигателя атмосферного типа с 4 цилиндрами. При перескакивании звеньев или обрыве цепи мотор гнет клапана из-за соударения их штоков с поршнями. Цековки на торцах поршней проектировщиками не предусмотрены. Ресурс 200 000 км пробега и высокая надежность цепи считаются достаточными мерами для обеспечения безопасности штоков клапанов.

Основной особенностью движка G4NA стала разработка силами концерна HKAG без посторонней помощи. Получился ДВС с длинным ходом, поскольку соотношение хода поршня к диаметру цилиндра 97/81 мм здесь больше единицы. Сохранилась схема ГРМ OHC 16V, система регулировки фаз CVVT на обоих распредвалах и цепной привод механизма газораспределения.

Схема работы гидрокомпенсаторов

Добавились гидрокомпенсаторы с рокерами, произведена частичная модернизация. Улучшено навесное оборудование и его компоновка на корпусе двигателя. Например, впускной коллектор стал пластиковым с изменяемой геометрией каналов.

Гильзы цилиндров внутри дюралевого блока как были, так и остались тонкостенными стальными с «мокрой» посадкой. Фактически увеличить мощность и произвести глобальное улучшение параметров разработчикам не удалось – крутящий момент и мощность, объемы цилиндров и камер сгорания остались на прежнем уровне.

После доработок конструкции технические характеристики G4NA выглядят таким образом:

Изготовитель Hyundai
Марка ДВС G4NA
Годы производства 2006 – …
Объем 1999 см3 (2,0 л)
Мощность 123 кВт (167 л. с.)
Момент крутящий 201 Нм (на 4200 об/мин)
Вес 117 кг
Степень сжатия 10,3
Питание инжектор
Тип мотора рядный бензиновый
Зажигание DIS-4
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор пластиковый
Выпускной коллектор литой чугунный
Распредвал встроен механизм CVVT
Материал блока цилиндров алюминиевый сплав
Диаметр цилиндра 81 мм
Поршни алюминиевые
Коленвал 5 опор, 8 противовесов
Ход поршня 97 мм
Горючее АИ-95
Нормативы экологии Евро-5
Расход топлива трасса – 6,1 л/100 км смешанный цикл 7,5 л/100 км

город – 9,8 л/100 км

Расход масла максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю
Масло для G4NA по составу синтетика, полусинтетика
Объем масла моторного 4,2 л
Температура рабочая 95°
Ресурс ДВС заявленный 250000 км реальный 250000 км
Регулировка клапанов гидротолкатели
Система охлаждения принудительная, антифриз
Объем ОЖ 6,9 л
Помпа Optima III 2510041700
Свечи на G4NA Bosch 0242236578, 0242236577 иридий, 0242229791 платина-иридий, Champion EON9/286,
Зазор свечи 1,1 мм
Цепь ГРМ 243212Е000
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Mando/MAF086
Масляный фильтр Bosch 045103316, Borg&Beck BFO4198, Blue Print ADG02144, AMC HO-701
Маховик 232002E000
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки Ajusa 57047000
Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин-1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм маховик – 62 – 87 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Модернизация

G4JS изначально оснащается тюнованным ВК. Это уже большой плюс, учитывая также двухвальную схему, которая идеально подходит для модернизации. В первую очередь рассмотрим, как проводится стандартный, атмосферный тюнинг этого агрегата.

  1. Каналы ВК шлифуются, длины их выравниваются.
  2. Заводской дроссель меняется на Эво, устанавливается холодный впуск.
  3. Устанавливаются поршни Визеко, шатуны Эгли, что повышает компрессию до 11-11,5.
  4. Убираются все балансировочные валы, ставятся более производительные готовые или самодельные шпильки из легированной стали.
  5. Устанавливается топливная рейка Галант с высокопроизводительными форсунками 450сс.
  6. Ставится высокопроизводительный топливный насос Валбро, качающий 255 литров бензина в час.
  7. Увеличивается размер выхлопа до 2,5 дюймов, коллектор выпуска меняется на типа «Паук».


Тюнинг двигателя

Такие изменения приведут к повышению мощности двигателя до 220 л. с. Правда, надо будет ещё переустановить прогу ЭБУ.

Если такие показатели не устраивают, придётся оборудовать мотор классической турбиной или компрессором.

  1. Будет лучше использовать гбц от Лансер Эволюшн, а не подбирать отдельно комплекты для наддува. На этой головке уже всё предусмотрено, включая дорогостоящие узлы и механизмы. Есть турбина и интеркулер, впускной коллектор и вентилятор.
  2. Доработать надо будет подачу масла на турбину.
  3. Также надо заменить родные распредвалы на аналогичные с 272 фазами.
  4. Степень сжатия повышать не стоит, достаточно чтобы было 8,5 единиц. Под эти параметры и нужно подобрать поршни.
  5. Следует установить усиленную ШПГ. Лучше всего зарекомендовала себя кованая Эгли, так как обычные литые варианты с возросшими нагрузками вряд ли справятся.
  6. Придётся поставить более производительный топливный насос — тот же Валбро подойдёт.
  7. Понадобятся и форсунки от Лансер Эво.


Производительные форсунки COBB от Лансер Эво

Таким способом удастся повысить мощность агрегата до 300 лошадей. Однако это повлияет на ресурс мотора, который резко спустится. Плановое ТО надо будет проводить как можно чаще.

Как узнать стоят ли форсунки?

Конечно, можно попытаться залезть в поддон мотора, лично я пытался пройти эндоскопом для смартфона, но у меня ничего не получилось (в поддоне стоит противоотливная платина, именно она и мешает). НУ не снимать же картер!

Есть еще один метод, который на 100% расскажет, есть ли они или нет:

  • Нужно подойти к инженеру по гарантии, с VIN своего авто
  • У них есть специальный каталог (мануал), как хотите его называйте, пусть он забьет туда ваш VIN
  • В нем ваш двигатель в разобранном состоянии и практически на всех моторах как бы указывается, что форсунка ЕСТЬ!
  • НО не всегда это правильно. Форсунка есть только в том случае, если она так сказать «БЬЕТСЯ» по каталогу. То есть вы физически можете на нее нажать, и она откроется как запчасть. Если она не открывается, значит, ее просто нет! Подробно про это будет в видео версии

Должна открыться в отдельном окне

Таким образом вы сможете пробить свой новый или старый авто.

Знаю, что много вопросов будет про ХЕНДАЙ КРЕТУ — так вот (насколько я знаю), в ней во всех авто (всех годов) такие форсунки стоят.

Сейчас видео версия, смотрим.

В заключение хочется сказать, никто не идеален «под луной», но радует то, что такие косяки исправляются. Искренне ваш АВТОБЛОГГЕР.

Похожие новости

  • Промывочное масло для двигателя. Как выбрать и нужно ли оно или …
  • Турбина или компрессор что лучше. И в чем между ними разница? Пр…
  • Долго горит лампа давления масла при запуске. Особенно на холодн…

Модернизация

G4JS изначально оснащается тюнованным ВК. Это уже большой плюс, учитывая также двухвальную схему, которая идеально подходит для модернизации. В первую очередь рассмотрим, как проводится стандартный, атмосферный тюнинг этого агрегата.

  1. Каналы ВК шлифуются, длины их выравниваются.
  2. Заводской дроссель меняется на Эво, устанавливается холодный впуск.
  3. Устанавливаются поршни Визеко, шатуны Эгли, что повышает компрессию до 11-11,5.
  4. Убираются все балансировочные валы, ставятся более производительные готовые или самодельные шпильки из легированной стали.
  5. Устанавливается топливная рейка Галант с высокопроизводительными форсунками 450сс.
  6. Ставится высокопроизводительный топливный насос Валбро, качающий 255 литров бензина в час.
  7. Увеличивается размер выхлопа до 2,5 дюймов, коллектор выпуска меняется на типа «Паук».


Тюнинг двигателя

Такие изменения приведут к повышению мощности двигателя до 220 л. с. Правда, надо будет ещё переустановить прогу ЭБУ.

Если такие показатели не устраивают, придётся оборудовать мотор классической турбиной или компрессором.

  1. Будет лучше использовать гбц от Лансер Эволюшн, а не подбирать отдельно комплекты для наддува. На этой головке уже всё предусмотрено, включая дорогостоящие узлы и механизмы. Есть турбина и интеркулер, впускной коллектор и вентилятор.
  2. Доработать надо будет подачу масла на турбину.
  3. Также надо заменить родные распредвалы на аналогичные с 272 фазами.
  4. Степень сжатия повышать не стоит, достаточно чтобы было 8,5 единиц. Под эти параметры и нужно подобрать поршни.
  5. Следует установить усиленную ШПГ. Лучше всего зарекомендовала себя кованая Эгли, так как обычные литые варианты с возросшими нагрузками вряд ли справятся.
  6. Придётся поставить более производительный топливный насос — тот же Валбро подойдёт.
  7. Понадобятся и форсунки от Лансер Эво.


Производительные форсунки COBB от Лансер Эво

Таким способом удастся повысить мощность агрегата до 300 лошадей. Однако это повлияет на ресурс мотора, который резко спустится. Плановое ТО надо будет проводить как можно чаще.

Балансирные валы

Задний балансирный вал приводится отдельным зубчатым ремнем от шкива коленвала, передний балансир приводится через ведомую шестерню от масляного насоса. Балансирные валы – известное слабое место этих двигателей. Они вызывают проблемы как на 2,4-литровом, так и на 2-литровом двигателе Hyundai / Kia и на их японских прародителях. Вкладыши балансиров не выдерживают нагрузок, особенно если в двигателе залито неподходящее или старое масло. Поэтому балансиры заклинивают. При заклинивании заднего вала обрывается его ремень. При заклинивании переднего заклинивает масляный насос. Поэтому при любой удобной возможности владельцы удаляют оба распредвала.

При удалении валов нужно позаботится о глушении отверстий подачи масла к шейкам заднего балансира. Для этого просто переворачивают оба его вкладыша таким образом, чтобы они перекрывали каналы подачи масла. Также необходимо поставить пробку-заглушку в переднюю опору заднего балансира в передней крышке (это отверстие находится за его шкивом, который убирается вместе с валом). Передний балансирный вал либо обрезают, либо обтачивают его таким образом, чтобы удалить его противовес. Также вместо него можно поставить короткий оригинальный «небалансирный» вал (MD098626), который компания Mitsubishi заботливо предложила для удаления балансиров.

Описание двигателя G4ED

Это 4-цилиндровый бензиновый агрегат серии Альфа 2. Объём его составляет 1,6 литра. Схема мотора классическая — атмосферного типа, рядная. Такая конструкция полезна для снижения вибраций и высоких нагрузок. К тому же, атмосферники дешевле обходятся в плане производства, поэтому конечная цена на них низкая.

Особенности силовой установки.

  1. Клапана этого мотора гнёт со 100-процентной вероятностью при обрыве ремня ГРМ. Владелец должен регулярно следить за состоянием резинового зубчатого элемента, проверять натяжение ролика.
  2. Двигатель G4ED изначально обеспечивает высокий КПД, так как является длинноходным. Другими словами, ход поршня по отношению к диаметру цилиндра больше.
  3. Объём в 1,6 литра вынудил конструкторов применить гидрокомпенсаторы и схему ГБЦ DOHC.
  4. Блок цилиндров старого типа, чугунный. Зато это даёт возможность самостоятельно проводить капремонт перегильзовкой, ведь цилиндры изготовлены из гильз, а не расточены.
  5. ГБЦ — алюминиевая.
  6. Распредвалы G4ED литые, чугунные. Они имеют по 8 кулачков на каждом вале, приводятся в действие от коленвала через зубчатый ремень. Один распредвал отвечает за впускные клапаны, другой — за выпускные. Распредвалы соединяются между собой цепью.
  7. Двигатель охлаждается за счёт жидкости — антифриза.
  8. Клапаны регулируются автоматически с помощью гидрокомпенсаторов.
  9. Поршни двигателя установлены с узкими юбками. Такие разновидности моторных элементов уменьшают механические потери, увеличивают мощность и снижают расход горючего. С другой стороны, такая юбка быстрее изнашивается из-за разницы температур.

Единственный двигатель серии, оснащённый фазорегулятором на впуске. Нововведение позволяет изменять КПД насыщения цилиндров за счёт перекрытия клапанов. Таким образом, можно повлиять на объём ТВС, а также на долю остаточных выбросов.

Изготовитель Hyundai
Марка ДВС G4ED
Годы производства 2000 – 2011
Объем 1598 см3 (1,6 л)
Мощность 77,2 кВт (105 л. с.)
Момент крутящий 143 Нм (на 4500 об/мин)
Вес 115 кг
Степень сжатия 10
Питание инжектор
Тип мотора рядный бензиновый
Зажигание DIS-2
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор литой чугунный
Распредвал литой чугунный, 8 кулачков
Материал блока цилиндров чугун
Диаметр цилиндра 76,5 мм
Поршни алюминиевые, узкая юбка
Коленвал с ротором ДПКВ, 8 противовесов, диаметр коренных и шатунных шеек 50 и 45 мм, соответственно
Ход поршня 87 мм
Горючее АИ-95
Нормативы экологии Евро-3
Расход топлива МКПП/АКПП трасса – 5,4/6,2 л на 100 км, смешанный цикл 6,5/7,8 л на 100 км, город – 8,3/10,1 л на 100 км
Расход масла 0,1 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл
Масло для G4ED по составу синтетика, полусинтетика
Объем масла моторного 3,3 л
Температура рабочая 90°
Ресурс ДВС заявленный 200000 км/реальный 400000 км
Регулировка клапанов гидрокомпенсаторы
Система охлаждения принудительная, антифриз
Объем ОЖ 6,5 л
Помпа лопастной центробежный насос, Blue Print ADG09134, BGA CP18728, Ashika 35-H0-009
Свечи на G4ED BKR5ES-11 от NGK, RC10YC4 от Champion, FR3CLS6 от AC Delco, 14 мм резьба длиной 19 мм, 1 электрод, ключ на 16 мм, помехоподавление 5 кОм, плоское седло, жесткое подключение SAE
Зазор свечи 3 мм
Ремень ГРМ 105 зубьев, Ashika 40-0H-007, AE TB537
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Bosch 0986AF2080, Blue Print ADG02245, Ashika 20-H0-005, Alco MD-8136
Масляный фильтр Blue Print ADS72101, Ashika 10-05-599, Alco SP-934, резьба М20х1,5
Маховик 2320027010, 5 посадочных отверстий
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки Freccia GS11461 металлокерамика, G11099 серый чугун, BGA VG11099
Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин-1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм, маховик – 62 – 87 Нм, болт сцепления – 19 – 30 Нм, крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный), головка цилиндров – 4 стадии 35 Нм, 75°, ослабление, 35 Нм, 75°
На какие авто устанавливался Accent LC, Coupe RD, Getz TB, Matrix FC, Accent MC, Coupe GK, Elantra XD

Моторы

Технические характеристики Киа Бонго 3 4х4 обеспечивались несколькими моделями силовых агрегатов. Если быть точнее, то на автомобиль устанавливали два мотора: J3 и D4BH. Оба этих мотора осуществляют свою работу за счет сгорания дизельного товлива.

Силовой агрегат J3 (на автомобиль устанавливался атмосферный), отличается наличием 16 клапанов. Это рядный четырехцилиндровый мотор, предусматривающий 2.9 литра рабочего объема. Двигатель 2.9 j3 обеспечивает Киа Бонго 3 максимальную мощность в 123 лошадиных силы. В среднем силовой агрегат расходует около 12 литров дизельного топлива на 100 км пройденного пути. Топливная система Киа Бонго с таким мотором предусматривает прямой впрыск топлива в цилиндры. Двигатель обеспечивает пиковый крутящий момент в 260 Нм, который достигается при 3.5 тысячах оборотов в минуту.

Отзывы владельцев о Киа Бонго 3 4х4 с таким мотором, утверждают о наличии в нем классических неисправностей, среди которых больше всего проблем можно получить от топливного насоса высокого давления и форсунок. Но это не является удивлением для дизельного мотора. Основные проблемы также могут быть вызваны сильным образованием нагара из-за того, что шайбы на форсунках прогорают. Расход топлива Киа Бонго 3 может сильно увеличиться после ремонта, к чему приводит загрязнение бака и трубок системы подачи топлива (на дизельном Киа Бонго 3 нужно часто менять топливный фильтр). Двигатель может греметь или зависать на определенных показателях оборотов – это вызывается сбоями в программном обеспечении электронного блока управления. Вкладыши может провернуть из-за недостатка масла в моторе, которое вызывается засорением приемника. Киа Бонго удовлетворяет стандарты евро 4.

Мотор D4BH это силовой, который обеспечивает автомобилю 94 лошадиных силы. Рабочий объем двигателя Киа Бонго составляет 2.5 литра, которые удалось получить благодаря 4 цилиндрам по 91 миллиметр в диаметре. Это рядный дизельный мотор. Он также устанавливался и на Киа Бонго с передним приводом. Блок цилиндров силового агрегата отлит из чугуна. Используется система прямого впрыска топлива. Максимальный крутящий момент составляет 253 Нм, и достигается на 2 тысячах оборотов двигателя в минуту. Масло в такой двигатель Киа Бонго лучше всего заливать 5W-30, но подойдет и 10-W30 или W40.

Мотор может потерять мощность, а также замечается, что на морозе чек горит, а в тепле нет. Это связано с засорением топливного бака. Причины такой неисправности могут быть разными, к примеру может засорится сетка или фильтр в топливном баке, либо вырабатывается воздушный фильтр.

Второй неисправностью мотора могут стать плавающие обороты. Как правило, это вызвано тем, что топливные форсунки засоряются из-за использования низкокачественного топлива. Из строя может также выйти и прокладка рециркуляционного клапана. Это можно устранить прочисткой инжектора и заменой форсунок вместе с прокладкой.

Еще этот мотор может доставлять некоторый дискомфорт с сильным дымом и большим уровнем шума во время работы. Тут несколько вариантов – либо кольца залегли, либо на цилиндрах образовались задиры. Можно попробовать раскоксовать кольца, если не поможет, то придется менять их и восстанавливать поверхность цилиндров. Маслосъемные колпачки тоже могут приводить к сильной дымности.

Если возникает вопрос о том, какой двигатель на Киа Бонго 3 лучше выбирать. То ответ тут однозначный – j3. Этот силовой агрегат и мощнее, и не вызывает у владельцев таких больших проблем, как D4HB, поскольку его конструкция считается более удачной, продуманной и надежной. При нормальной эксплуатации, головной боли возникать вовсе не должно.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
