Как понять, что пора менять карбюратор?

Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и следующих основных узлов:

  • цельнолитого корпуса, изготовленного из легкого алюминиевого сплава;
  • диффузора, расположенного у входа в карбюратор;
  • жиклеров, специальных клапанов, предназначенных для регулировки подачи горючей смеси;
  • распылителя;
  • поплавковой камеры.

Ниже представлена схема карбюратора фирмы Walbro, которыми очень часто оснащаются бензопилы. Воспользовавшись данной схемой, можно более подробно изучить внутреннее устройство карбюратора бензопилы.

У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы (конусы). Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Работа карбюратора бензопилы происходит следующим образом.

  1. После запуска ДВС открывается воздушная заслонка.
  2. В диффузоре (16), где есть сужение, поток воздуха ускоряется и смешивается с бензином. Последний поступает через жиклеры (15) и (12), а очищенный воздушным фильтром воздух – через заслонку (7), размещенную на входе диффузора.
  3. Заслонка (8), расположенная за диффузором, регулирует, какое количество приготовленной смеси попадет в камеру сгорания.
  4. Объем бензина, проходящего сквозь жиклеры, регулируется винтами (17) и (10) – это, соответственно, винты L и H на бензопиле.
  5. От игольчатого клапана (11) зависит объем топливной смеси в поплавковой камере (14). Функционирование игольчатого клапана контролируется мембраной (13).
  6. Мембрана (4) контролирует подачу топливной смеси в камеру сгорания, и это зависит от количества оборотов ДВС. Бензин проходит очистку через фильтр (6).

А что внутри агрегата

Вообще, карбюратор часто делят на две части. Одна поплавковая, а вторая – смесительная. Это вполне логичное упрощение, однако неопытного автолюбителя оно может навести не на тот след. Давайте попробуем разобраться с устройством агрегата, рассматривая все ключевые элементы, входящие в его состав. Для начала перечислим их, а уже потом рассмотрим в подробностях:

  1. Поплавковая камера;
  2. Система холостого хода;
  3. Главная дозирующая система;
  4. Экономайзер;
  5. Эконостат;
  6. Смесительная камера;
  7. Ускорительный насос.

Одним из самых важных элементов принято считать поплавковую камеру. Она работает так: когда двигатель потребляет топлива, камера начинает опустошаться, причем по мере движения находящегося в ней поплавка вниз открывается игольчатый канал. В работу включается уже топливный насос – как только объем топлива в камере будет достаточным, поплавок спровоцирует закрытие канала. Кстати, если в систему добавить достаточно мощный электрический бензонасос, агрегат будет быстрее набирать обороты за счет сгорания больших объемов топливовоздушной смеси (камера будет попросту наполняться быстрее).

Система холостого хода берет на себя задачу правильного дозирования топлива при, как несложно догадаться, холостых оборотах. Все просто: на холостых главная дозирующая система бездействует, поскольку требуемые объемы топлива невелики, так что работать должна узкоспециализированная система. Эту систему также можно отрегулировать в сторону большего или меньшего обогащения смеси. Главная дозирующая система заслуживает отдельного упоминания. Изучая ее, можно представить, чем могли вдохновляться инженеры, разрабатывавшие инжекторные системы. Если по-простому, то главная дозирующая система отвечает за дозировку горючего в случаях, когда автомобиль едет на средней скорости. Вот из каких элементов она состоит:

  • Жиклеры. Это дозирующий элемент, выполненный в виде резьбовой пробки с одним четко откалиброванным отверстием;
  • Главный распределитель. Понять его назначение легко по одному лишь названию;
  • Диффузор. Место сужения воздушного канала, за счет которого увеличивается скорость потока атмосферного воздуха.

Экономайзер включен как в однокамерный, так и двухкамерный карбюратор. Он обеспечивает еще более сильное обогащение горючего. Незаменим в тех случаях, когда автомобиль нужно разогнать до 110 и более километров в час. Здесь стоит отметить, что существуют экономайзеры принудительного холостого хода (сокращенно ЭПХХ), призванные обеднять топливовоздушную смесь. Обычный экономайзер своему названию не соответствует – он обогащает смесь, открывая дополнительный канал для подачи топлива. Работает в тандеме с дроссельной заслонкой и может иметь механический или же пневматический привод.

Запчасти на skoda 110

Вода дистиллированная 1.1 R OHV Эконостат можно назвать одним из самых простых элементов карбюраторной системы. Он представляет собой трубку, которая поднимает уровень топлива по мере роста числа оборотов коленчатого вала. Эконостат обогащает смесь кислородом. Напоминаем, что правильный состав смеси отвечает не только за мощностные показатели мотора, но и за его экономичность. Эконостат позволяет сделать карбюраторный автомобиль намного более экономичным в плане расхода топлива.

Смесительная камера, одновременно являющаяся нижней частью карбюратора, является той второй «половинкой» агрегата, которую относят к важнейшим компонентам карбюратора. И неудивительно: как и поплавковая, смесительная камера берет на себя основные задачи агрегата. Это главный воздушный тракт, включающий топливодозирующие элементы, дроссельную заслонку и, по сути, диффузор. Как уже было указано выше, карбюраторы бывает одно- и двухкамерными. Речь идет именно о количестве смесительных камер и дроссельных заслонок. Заслонки в карбюраторах с парой смесительных камер могут открываться или одновременно, или последовательно (зависит от устройства конкретного двигателя).

Ускорительный насос обязательно входит в состав карбюраторов. Без него автомобиль мог бы заглохнуть и не отвечал бы требованию повышенной динамики. Данный элемент карбюраторной системы включается в момент открытия дроссельной заслонки – в систему резко попадает дополнительное топливо, столь необходимое, например, при резком увеличении нагрузки на мотор. Кстати, в переходных системах ускорительный насос также обеспечивает переход из одного режима работы карбюратора в другой.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно!Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента. Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Микротрещина

Тоже вполне знакомая ситуация. Микротрещина не заметна сама по себе и может сильно потрепать нервы водителю. Он думает, что утечек нет, но бензин уходит. Как правило, это можно проверить следующим образом.

  1. Заглушить мотор, убедиться в том, что поплавковая камера полная. Для этого вовсе не обязательно снимать верхнюю часть карбюратора. Достаточно накачать вручную насосом (будет слышно).
  2. Дождаться, пока ДВС остынет. Вновь попытаться накачать камеру карба до полной, оставить как есть до утра (на 12 часов).
  3. Проверить, сколько ещё можно накачать горючего.

Статья в тему: Как самостоятельно поменять подшипник задней ступицы?

Трещина на карбюраторе

Этим способом легко проверить не только наличие микротрещины, но и интенсивность испарения бензина от высокой температуры. Часто топливо бывает некачественным или карбюратор по каким-либо причинам быстро и сильно перегревается.

Теперь о том, какие выводы можно сделать, если топливо испаряется на холодный мотор. В этом случае рекомендуется демонтировать карбюратор, поставить его на чистый лист белой бумаги. Поплавковая камера должна быть полной. После этого надо периодически поднимать устройство и смотреть, в каком месте намокает (т. е., имеется трещина). Желательно карбюратор не переворачивать, чтобы каналы и полости оставались полными.

Диагностика и ремонт карбюраторов

Если двигатель начал терять мощность, неправильно или нестабильно работать, в первую очередь необходимо заменить воздушный и топливный фильтры. Если это не помогло, нужно проверить состояние мотора – измерить компрессию и правильно выставить угол опережения зажигания, а также проверить герметичность соединений топливной системы и всех вакуумных шлангов и штуцеров. И только выполнив все эти мероприятия, приступайте к диагностике карбюратора.

Отключите минусовую клемму от аккумулятора, отсоедините от карбюратора все провода, шланги и трубки. Осмотрите корпус карбюратора на предмет утечки топлива и наличие трещин. Отсоедините тяги дроссельной заслонки и системы пуска двигателя (тросик подсоса) а также, соединяющую их тягу. Несколько раз быстро и до упора поверните привод дроссельной заслонки, одновременно наблюдая за распылителем ускорительного насоса. Из носика ускорителя в смесительные камеры должна выпрыскиваться тоненькая равномерная струя бензина. Если ее нет, необходимо промыть и продуть распылители и проверить еще раз. Если бензин не появился, необходимо заменить уплотнители ускорительного насоса.

Выкрутите винты крепления верхней крышки и осторожно, стараясь не повредить поплавок (поплавки) снимите ее. Проверьте уровень топлива с помощью штангель циркуля

Оптимальный уровень и методика измерения и регулировки описаны в инструкции по эксплуатации вашего автомобиля. Проверьте работу игольчатого клапана, для чего пальцем зажмите сливную трубку, дуйте во входящую и двигайте поплавок вверх-вниз. Если клапан закрывается при поднятии поплавка вверх, то исправен. Если нет, необходимо заменить его.

С помощью шприца откачайте весь бензин из поплавковой камеры. Если бензин грязный или на дне осадок, необходима полная промывка карбюратора. Выкрутите воздушные и топливные жиклеры. Посмотрите их на просвет, отверстия должны быть ровными, без наростов. Открутите гайки крепления нижней части и снимите карбюратор с впускного коллектора. Приложите линейку ребром к подошве карбюратора вдоль, поперек и по диагонали, чтобы определить неровность. Если изгиб подошвы превышает 0,1 мм и его можно заметить на просвет, карбюратор (или только нижнюю часть) необходимо заменить.

Осмотрите дроссельную заслонку, открывая и закрывая ее. Если на ней грязь или следы масла, весь карбюратор необходимо тщательно промыть. Если заслонка заедает при открывании и закрывании, весь карбюратор или только нижнюю часть необходимо заменить. Ремонт дроссельной заслонки может проводить только квалифицированный карбюраторщик в условиях мастерской, любая попытка самостоятельно починить этот узел приведет к его полному повреждению.

Настройка систем Солекса

Уровень топлива в поплавковой камере

Настраиваем уровень топлива. В заводских условиях настройка производится при помощи шаблонов с тестовым поплавком, в гаражных условиях наберитесь терпения, придется несколько раз откручивать и закручивать крышку карбюратора.

Нужно завести и прогреть движок. Снимаем шланг с карбюратора

Важно знать! Бензин здесь под давление, небольшим. Так что как-то будьте к этому готовы

Главное шланг снять, иначе небольшая порция бензина, при откручивании крышки, выльется в поплавковую камеру и уровень будет не точным.

Откручиваем крышку, ОЧЕНЬ АККУРАТНО, ГОРИЗОНТАЛЬНО снимаем её вместе с поплавками.

Измеряем расстояние от крышки карбюратора Солекс до поверхности топлива. Там две камеры и два поплавка, мерить нужно в каждой. Расстояние должно быть 25-35 мм. Регулировка производится отгибанием поплавка в ту или иную сторону. Перелив нужно сливать с поплавковой камеры.

ВАЖНО! Регулировку уровня топлива обязательно производить с заводкой мотора для наполнения поплавковых камер

Регулировка холостого хода

ВАЖНО! Прогреть двигатель до рабочего температурного режима – 90 градусов. Глушим, ищем винт качества смеси, он находится внизу, в месте соединения с коллектором

На представленной схеме он под номером 11

Глушим, ищем винт качества смеси, он находится внизу, в месте соединения с коллектором. На представленной схеме он под номером 11.

Закручиваем до упора, но без натяга. Заводим, подсос должен быть убран (воздушная заслонка 4 открыта). Выкручиваем винт качества, добиваясь устойчивой работы мотора при отпущенной педали газа. Обороты при этом не должны превышать 1200 об/мин.

Затем закручиваем его до момента, когда он станет дергаться, выдавая неустойчивые обороты. Как только это начнет происходить, делаем 1-2 оборота назад. ОТЛИЧНО! Двигатель работает устойчиво!

А теперь каждому своё! Выставляем тонкие настройки под свои личные требования, кому какие обороты нравятся. Хотя по инструкции производителя 800-900 об/мин. Режим оптимальный.

Форс-мажорные обстоятельства Солекса

Двигатель не меняет обороты при вращении винта качества. Это означает, что бензин попадает в карбюратор и винт качества его не перекрывает.

  • не плотно закручена заглушка;
  • жиклер с большим диаметром отверстия;
  • деформация жиклера

Произведем тестовую диагностику. На заведенном моторе отсоединяем разъем провода электромагнитного клапана 21. Мотор заглохнет. Если заглох, то значит жиклер большой.

Если мотор не заглох, это значит что бензин все-таки поступает еще откуда-то. Чаще всего перетянут винт количества смеси холостого хода 8.

Особенности установки ДААЗ-2108, -21083

Для монтажа любой из этих моделей на «Классику» необходимо подготовить новый комплект прокладок, шланги для системы подогрева карбюратора, тройник для подключения к топливной системе, клапан и тяги для предали акселератора. Чтобы получить от этой процедуры максимальный результат, желательно заменить зажигание. Лучше установить более технологичное, электронное. Контактное зажигание — это прошлый век. Система очень ненадежная и часто вызывает проблемы в эксплуатации. Установка бесконтактного электронного зажигания — одна из самых полезных доработок для отечественных ВАЗов, в частности для «Шестерки».

Проверка и последующий ремонт ускорительного насоса карбюратора ДААЗ Озон

До начала проверки следует вручную накачать бензина в поплавочную камеру и снять крышку карбюратора.

Проверку нужно начинать с самого насоса. Нажав на рычаг привода дросселя, следим за струёй топлива из распылителя. В идеале она должна быть ровной и не задевать стенок и ось заслонки. Впрыск по времени должен длиться 1-2 секунды. Неполадки в работе:

  • Струя слабая и кривая. Значит нужно чистить каналы, распылитель, жиклеры и клапана;
  • Впрыск длится более двух секунд. Это указывает на засор перепускного клапана;
  • Топливо попало на корпус. Требуется заменить диафрагму или закрепить крышку.

Проверяем распылители карбюратора ДААЗ Озон

Для проверки распылителя его нужно выкрутить из корпуса. После выкручивания следует нажать на рычаг заслонки. Если из отверстия польётся мощная струя, значит проблема в распылителе или клапане нагнетания. Носик распылителя легко прочистить проволокой, а клапан нужно промыть и продуть. В рабочем распылителе должен быть шарик, который издаёт бряцанье при тряске.

Подводящие каналы УН

Если при воздействии на рычаг дросселя из отверстия бензин не брызгает, возможно, забиты подводящие каналы ускорительного насоса. Для их прочистки нужно достать диафрагму и прочистить каналы подвода топлива проволокой. Их стоит промыть жидкостью для чистки карбюраторов и продуть.

Как проверить перепускной канал вместе с жиклером УН

При нажатии на рычаг дросселя, нужно следить за поступлением бензина в поплавковую камеру. Если струю не видно и даже не заметно бурления, значит канал нуждается в прочистке. Заодно нужно промыть и перепускной жиклер. Всё промывается аналогично другим каналам и продувается сжатым воздухом.

Основные неисправности

Для того чтобы можно было провести регулировку, необходимо знать несколько типичных неисправностей. Так как этот узел отвечает за динамические характеристики, то к поломкам можно отнести:

  • Проблемы при запуске мотора, чихание двигателя.
  • Рывки, дергания, частые провалы на педали акселератора.
  • Отсутствие возможностей для разгона.
  • Рост потребления топлива.

Так, если при эксплуатации своей машины вы смогли зафиксировать одну или несколько неисправностей из этого списка, тогда детали нужен ремонт.

Нужно знать, что максимально отрегулировать карбюратор ДААЗ 2107 1107010 можно лишь при снятом узле. Процесс не предусматривает очистку этого устройства ворсистой либо шерстяной ветошью. Также не понадобится никаких проволочек для очистки жиклеров.

Вначале при самостоятельной регулировке необходимо первым делом снять с узла крышку. Затем можно перейти к регулировке поплавковой камеры. Это удобно.

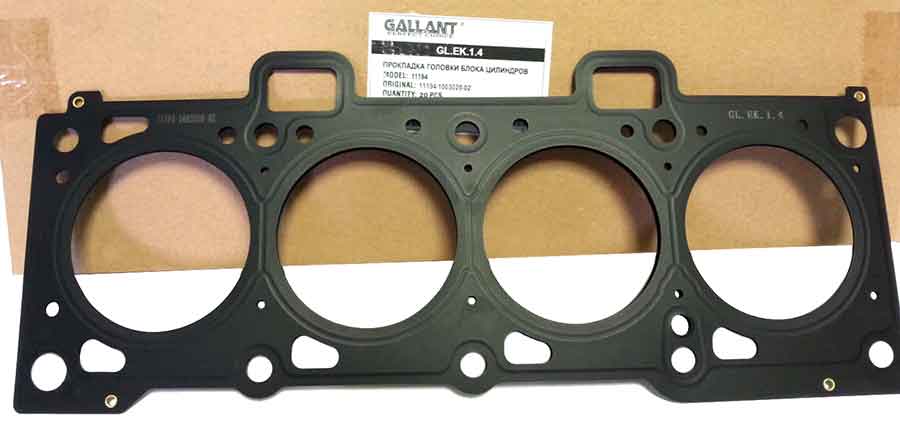

Какая прокладка ГБЦ лучше: правила выбора

При выборе прокладки ГБЦ необходимо ориентироваться на следующие критерии: стойкость к коррозии, высоким температурам, давлению и сроку эксплуатации. Выше мы рассматривали виды таких изделий. Теперь подробнее остановимся на их особенностях.

Металлические

Прокладки ГБЦ, изготовленные из металла, пользуются высокой популярностью у автовладельцев.

Их преимущества:

  • повышенная прочность;
  • равномерность нагрузки;
  • большой срок службы;
  • наличие уплотнительных элементов, защищающих от разгерметизации.

Металлические изделия рекомендуется применять на машинах с турбиной или оборудованных форсированными моторами.

Асбестовые

Прокладки на основе асбеста пользуются большим спросом у автовладельцев.

Их преимущества:

  1. Стойкость к высокой температуре.
  2. Доступная стоимость.
  3. Небольшая усадка.
  4. Наличие металлических элементов в местах, где это необходимо.

Из минусов:

  1. Ухудшение качества при продолжительном применении.
  2. Чувствительность к вибрациям и температурным скачкам.
  3. Опасность асбеста для здоровья (больше актуально для людей, участвующих в производстве).

Безасбестовые

К этой категории относятся изделие, изготавливаемые из современных композитных материалов.

Они имеют ряд преимуществ:

  1. Почти полное отсутствие усадки.
  2. Долгий срок службы.
  3. Эластичность, гарантирующая хорошее прилегание к поверхности.
  4. Стойкость к высокой температуре.
  5. Отсутствие боязни перепадов давления.
  6. Усиление основных участков металлическими компонентами.

Важно учесть, что ресурс прокладки ГБЦ зависит не столько от материала, сколько от правильности установки. Если не попасть в усадочное место, проблемы будут даже с самым дорогим изделием, поэтому к такому вопросу необходимо подходить со всей ответственностью

Главным признаком неправильной установки является ее быстрое повреждение и появление признаков, которые упоминались в начале статьи.

На дизельных двигателях неправильный монтаж может проявиться стуком поршневой системы из-за того, что движущийся элемент задевает край прокладки.

Принцип работы

Карбюратор можно назвать сердцем питающей системы двигателя. Он отвечает за «приготовление» топливно-воздушной смеси, которая будет подана в цилиндры двигателя. Если вкратце, то суть работы этого агрегата в том, чтобы создавать топливовоздушную смесь. Кроме того, в карбюраторе имеется диффузор, который отвечает за подачу топлива – двигатель не всасывает его сам, как считают многие автолюбители. Также карбюратор позволяет двигателю нормально работать при разных режимах. Среди них:

  • Холостой ход;
  • Средние обороты;
  • Высокая (максимальная) нагрузка;
  • Введение в работу при полном охлаждение, как, например, после продолжительного нахождения на морозе.

Как несложно догадаться, карбюратор по-разному обогащает топливо и подает его в разных количествах – определенный состав топливовоздушной смеси и определенное ее количество будет соответствовать определенному режиму работы двигателя. Нормальную работу силового агрегата поддерживают и смежные с ним системы, как-то система охлаждения, электросистема и т.п

Здесь особенно важно понимать, что карбюратор должен быть четко откалиброван, ведь иначе вся система не будет работать в полную меру своих возможностей

Карбюратор ВАЗ 2105 – общая информация

На интересующих нас «Жигулях» пятой модели главным силовым агрегатом является четырехтактный четырехцилиндровый ДВС с объемом 1,45, 1,29 и 1,57 л.

Чаще всего устанавливались модели 2105-1107010-20 и 2105-1107010-10. Их различие между собой состоит в величине сечения двух элементов:

  • добавочного патрубка;
  • топливного главного жиклера, расположенного в первичной камере.

Карбюраторы указанных модификаций располагают пятью основными механизмами:

  • системой эконостата;
  • дозирующей основной камерой;
  • системой запуска холодного мотора и его прогрева;
  • ускорительным насосом;
  • системой холостого хода;
  • системой, отвечающей за поддержание требуемого уровня бензина.

Жиклеры карбюратора ВАЗ 2105 имеют следующую маркировку:

  • 2105-1107010-10. Воздушный жиклер: основная система – 170 для первой и второй камеры, холостой ход – 170 и 70 соответственно. Топливный: основной системы – 109 и 162, холостого хода – 50 и 60. Насоса ускорительного: 40 (перепускной и топливный).
  • 2105-1107010-20. Все маркировки аналогичные предыдущей модели за исключением топливного элемента основной системы – 107 (в 2105-1107010-10 маркировка 109).

В целом карбюратор «пятерки» представляет собой достаточно сложный прибор, который обеспечивает стабильное функционирование двигателя автомобиля на разных режимах, смешивает в заданной пропорции горючее для транспортного средства и воздух, а затем и подает полученную комбинацию в цилиндры силовой установки. Правильная же его настройка гарантирует экономный расход топлива и устойчивость работы «сердца» авто.

Не держит игольчатый клапан Солекс 21083


Игольчатый запорный топливный клапан поплавковой камеры карбюратора Солекс 21083 со временем перестает «держать» напор топлива. Это чревато целым рядом неисправностей в работе карбюратора и двигателя автомобиля. На примере карбюратора Солекс 21083 попробуем разобраться почему не держит игольчатый клапан, всегда ли причиной является его неисправность и, что делать если по всем признакам он вышел из строя.

Причины неисправности

— Нарушена герметичность игольчатого клапана

Со временем герметичность соединения «игла клапана — седло клапана» нарушается. Появляется выработка в зоне прилегания этих деталей и клапан перестает «держать» напор топлива. Причины этого явления — возрастной износ или низкое качество детали.


Клапан и поплавки

— Перекачивает бензонасос

Топливный насос (бензонасос) системы питания двигателя автомобиля должен создавать давление топлива над игольчатым клапаном в пределах 0,2-0,3 атмосферы. В случае, если не отрегулирован привод бензонасоса (сильное выступание толкателя) давление превысит нормальное значение и клапан приоткроется. давая доступ лишнего топлива в поплавковую камеру. Карбюратор начнет «переливать».

— Не работает «обратка»

При заклинивании клапана обратной магистрали или ее засорении лишнее топливо не сбрасывается в топливный бак, создавая излишнее давление на игольчатый клапан. Он перестает «держать» напор.


«Обратка» топливной системы автомобилей ВАЗ 2108, 2109, 21099

— Поплавки задевают за стенки поплавковой камеры

Поплавки задевают за стенки поплавковой камеры и не дают клапану полностью закрыться.

Их боковые поверхности должны быть параллельны отпечатку стенок поплавковой камеры на картонной прокладке крышки. Если параллельности нет, то разводим или наоборот сводим поплавки и добиваемся их точного расположения относительно отпечатка.


Проверка положения поплавков на крышке карбюратора Солекс

К числу других причин по которым «не держит игольчатый клапан карбюратора Солекс» можно отнести подклинивание иглы клапана в корпусе (лечится легким постукиванием молотка по крышке карбюратора), появление паровых пробок в бензонасосе и топливной магистрали, создающих избыточное давление на клапан (лечится заменой бензонасоса ДААЗ на Пекар). Помимо этого, возможно корпус клапана не до конца завернут в крышку карбюратора.

Как самостоятельно устранить неисправность игольчатого клапана?

Для начала проводим проверку герметичности игольчатого клапана. Для этого снимаем крышку карбюратора, надеваем на штуцер «обратки» трубку, затыкаем другой штуцер. Ставим крышку горизонтально и создаем разрежение в трубке (втягиваем ртом воздух). Исправный клапан «держит» секунд 5-10, потом начинает пропускать воздух. Подробнее «Проверка игольчатого клапана карбюратора Солекс 2108, 21081, 21083».


Проверка герметичности игольчатого запорного клапана карбюратора Солекс подачей разрежения

В случае если проверка показала, что клапан исправен, проверяем привод бензонасоса и продуваем клапан «обратки».

Неисправный клапан заменяем новым, так как старый ремонту не подлежит.

Примечания и дополнения

Игольчатый клапан Солекс 21083 является одним из элементов поплавкового механизма карбюратора. Он работает в паре с поплавками и позволяет автоматически дозировать поступление топлива в поплавковую камеру конкретно для каждого режима работы двигателя.

Источник

Синхронизация карбюраторов мотоцикла Honda CB400 NC31.

Необходимое для синхронизации карбюраторов оборудование.

Другим концом втыкаем в топливный шланг. Саму бутылку подвешиваем куда-нибудь повыше. Обычно мы вешаем ее на проволоке на руль мотоцикла.

Синхронизация карбюраторов мотоцикла Honda cb400 NC31.

1) Снимаем седло и бензобак.

2) Подключаем нашу бутылку с капельницей. 3) Выкручиваем винты, служащие заглушками отверстий для синхронизации. Вот это для новичка самое интересное! Найти их!)) Обычно в подобных статьях этому моменту не уделяют должного внимания, хотя в первый раз всегда ищешь их довольно долго. Мы искали ровно столько времени, сколько требуется на опустошение этого шлема:

В итоге нашли заглушки, конечно же, и, чтобы вы могли сберечь свое здоровье, я их попутно сфотографировал) Заглушка отверстия для синхронизации крайнего правого цилиндра находится на рубашке цилиндра между ребрами.

А вот заглушки двух средних цилиндров искали долго и я замучился, пытаясь сфотографировать их так, чтобы их было легко найти. В итоге вот:

1) Красным. Винт, который и является заглушкой для синхронизации второго слева карбюратора. 2) Зеленым. Крайний левый карб. 3) Зеленым. Хомут крепления второго слева карба к впускному коллектору.

1) Красным. Винт-заглушка для синхронизации второго справа карбюратора. 2) Зеленым. Крайний справа карб. 3) Зеленым. Второй справа карб. 4) Зеленым. Хомут крепления второго справа карба к впускному коллектору.

Ну вот, надеюсь, теперь без труда найдете.

4) Выкручиваем заглушки отверстий для синхронизации и вкручиваем в них штуцеры синхронизатора.

Мотоцикл при этом приобретает такой немножко стимпанковый внешний вид)

Подключаем прибор, натянув на штуцеры трубки синхронизатора.

5) Заводим мотоцикл и калибруем синхронизатор. В начале статьи, когда рассказывал про синхронизатор, говорил про регулировочные винты. Когда винты до конца затянуты, прибор ничего не показывает, а когда слишком расслаблены, стрелки синхронизатора слишком сильно дрыгаются. Наша цель – найти такое положение регулировочных винтов, чтобы стрелка чуть-чуть, совсем немного плясала. Об этом даже засняли небольшое видео, чтобы было нагляднее.

Дальше можно немного побаловаться)

И можно начинать синхронизацию.

6) Синхронизация карбюраторов мотоцикла Honda cb400 NC31.

Как вы уже поняли, непосредственно до синхронизации карбюраторов у нас в этот раз руки не дошли, видео у меня нет Сниму, когда буду синхронить карбы на своем мотоцикле, выложу отдельным постом. А пока просто объясню в картинках, как это делается, хоть это и не так наглядно, как на видюшке.

Короче так: между карбюраторами находятся три регулировочных винта. На фотографии красным я пронумеровал карбюраторы, зеленым обозначил как раз эти винты. Мы должны завести мотоцикл и посмотреть на показания прибора. Сначала, подкручивая первый зеленый винт синхронизируем работу первых двух карбюраторов. Потом повторяем процедуру, подкручивая второй зеленый винт. Таким образом, мы синхронизируем работу карбов: первого со вторым и третьего с четвертым. Потом мы подкручиваем третий зеленый регулировочный винт, который находится посередине, тем самым синхронизируя работу двух пар карбюраторов.

До регулировочных винтов совсем не так просто добраться. Подкручивать их удобно, когда газ немного открыт. Винты эти крутятся, двигатель скоро становится горячим и подкручивать их приходится при заглушенном моторе. Но это доставляет неприятности только в первый раз, потом все, как по маслу.

Постарался сфотографировать регулировочные винты, чтобы было понятно, где они находятся. В принципе, их не сложно найти – они все с пружинками)

На фото: 1) Красным. Регулировочный винт 1 и 2 карба. 2) Зеленым Крайний левый карбюратор. 3) Зеленым. Второй слева карбюратор. 4) Зеленым. Планка, открывающая подсос на всех 4-х карбах.

Добиваемся, чтобы прибор показывал одинаковое значение для всех четырех карбюраторов. И все.

7) Собираем прибор, завинчиваем заглушки, собираем мотоцикл.

Ну вот и все, надеюсь, статья будет кому-то полезна, и также надеюсь, что показал, насколько это не сложный процесс, синхронизация карбюраторов мотоцикла.

ВНИМАНИЕ! Оказываем услуги по синхронизации карбюраторов мотоциклов Honda cb400sf и Honda cb600 Hornet! Цены очень божеские!

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
