Блок предохранителей ваз 2109

Ремонт

Для устранения неполадок с дворниками на вашем ВАЗ 2109 вовсе не обязательно обращаться на СТО. Работу вполне можно выполнить своими руками, сэкономив приличную сумму денег.

Ремонт заключается в выполнении нескольких операций:

Разборка узла;
Выявление неисправностей;
Устранение причин поломки очистителей;
Обратная сборка.

Демонтаж

Первым делом нужно научиться снимать стеклоочистители. Это откроет вам доступ к устройству и всем его компонентам.

Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно.

Схема

Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.
Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.
Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.
Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.
Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.
Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.

Открутите крепежные винты вентилятора печки и немного сместите его в сторонку. Так при демонтаже очистителя он не помешает вам.
Демонтируйте с блока реле и предохранителей крышку. Снимать нужно не только реле дворников, но и все остальные. Иначе они помешают вам при дальнейших процессах.
Открутите нижнюю крепежную гайку механизма, извлеките пластиковый держатель жгута проводов от электромотора из отверстия в кузове машины. Теперь можно снять держатель, дабы он не потерялся в ходе ремонта.
Остается протолкнуть валик механизма внутри, затем приподнять электромотор и механизм стеклоочистителя немного вверх и в сторону. Так вы легко сможете извлечь узел.

Выполнив полную разборку узла, вы сможете проверить состояние каждого механизма дворников, определить причину возникших неисправностей.

Устройство

Проверка состояния элементов

Разобрав конструкцию дворников на своем ВАЗ 2109, вы можете определить поврежденные компоненты, которые привели к неполадкам. Как именно найти виновников, мы вам расскажем.

Элемент

Ваши действия

Корпус электромотора, статорные обмотки и вал якоря

Эти элементы нужно проверить на предмет наличия механических повреждений на поверхностях. Статор не должен иметь следы соприкосновения с якорем, и наоборот. Если на поверхностях обнаружены дефекты, царапины, попробуйте обработать их наждачкой. Если такая мера не помогла, компоненты подлежат замене

Пружины по мере эксплуатации могут повредиться, потерять свою упругость. От этого страдают сами щетки, не отрабатывают должным образом. Наличие износа пружин говорит о необходимости их замены

Проверьте, насколько свободно щетки перемещаются в держателях. Если есть заедания, попробуйте обработать узел наждачкой. Наличие сколов, трещин и следов износа требует замены щеток

Не редко на поверхности коллектора появляются следы от нагара и трения щеток. Справиться с проблемой поможет полировочная паста. Якорь нужно зажать в патроне дрели, что повысит эффективность полировки. На коллекторе не должно быть царапин, сколов, прочих повреждений. Опять же, при их наличии попробуйте обработать наждачкой. В противном случае якорь меняется на новый

Шестерня привода редуктора

Проверьте наличие механических повреждений и сколотых зубцов. При отсутствии некоторых зубьев щетки могут медленно работать, либо нарушается прерывистый режим. Лучше всего заменить шестерню. При замене обработайте новую шестеренку пластичным солидолом и смажьте корпус редуктора, очистив его предварительно от следов старой смазки

Тяги привода дворников

Убедитесь, что они не погнуты. При наличии небольших деформаций можно попробовать выровнять тяги вручную или инструментов. Если выровнять не получается, замените

Резьбовая часть валиков рычагов

Резьба и шлицы не редко оказываются поврежденными. Если это произошло, вам придется заменить полностью тяги в сборе

Предохранители и реле

Не редко причиной отказа в работе дворников ставится реле или сгоревший предохранитель. Предохранителем электродвигателя омывателя стекла является элемент F7, а реле, отвечающее за интересующий нас узел, обозначается в монтажном блоке К3.

Можно ли сделать дворники ВАЗ 21099 быстрее?

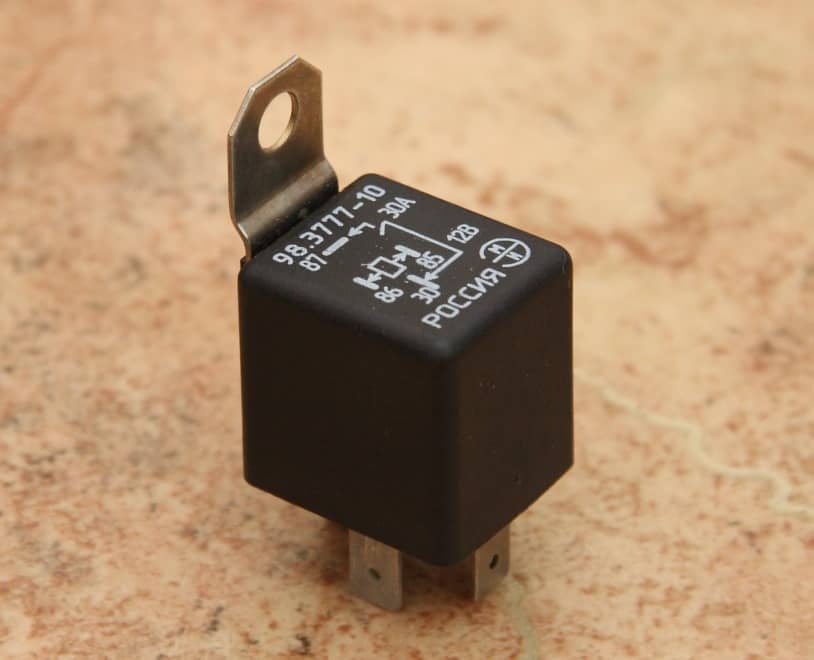

Народная мудрость выработала способ увеличения скорости хода дворников на ВАЗ 2108-99 путём укорачивания питающих цепей моторедуктора.

Для этого провода от контактов «1» и «2» разъёма дворников разрезаются. В каждый разрыв устанавливается реле:

Например, серый провод (№1 в колодке) соединяется с выводом 86 реле, а вывод 85 реле – с «массой» (№4 в колодке). Таким образом, катушка реле сработает при включении 1-й скорости дворников. Осталось протянуть к выводу 87 провод от «плюсовой» клеммы АКБ, а конец разрезанного провода, идущего к моторедуктору – к выводу 30 реле.

Аналогичным образом «врезается» реле в цепь щётки 2-й скорости.

Не работает обогрев заднего стекла Ваз 2109

Обогрев заднего стекла вещь очень нужная — она защищает заднее стекло от запотевания и обледенения. Однако, очень часто он либо не работает совсем, либо работает только часть дорожек. Я думаю, что многие владельцы Ваз 2109 при движении задним ходом смотрят на дорогу через заднее стекло. По крайне мере сам я именно так — это очень удобно. Если это стекло запотевшее или в снегу, то ничего не будет видно. А ездить по зеркалам, тем более когда привык ездить глядя в заднее стекло, очень неудобно, да и страшно. А безопасность при вождении автомобиля важна. Не сильно приятно ехать задним ходом по зеркалам и гадать, ударишь кого или нет.

Не работает подогрев заднего стекла Ваз 2109

Принцип работы обогрева заднего стекла автомобиля Ваз 2109 следующий: на заднее стекло изнутри салона нанесена токопроводящая сеточка. Электрический ток, протекая по этой сеточке вызывает её нагрев, как следствие греется и заднее стекло автомобиля. Включается обогрев нажатием кнопки на панели приборов Ваз 2109. Если обогрев Ваз 2109 не работает вообще, то необходимо искать причину, почему напряжение не подается на сеточку заднего стекла. Проверяется наличие напряжения на обогрев заднего стекла Ваз 2109 просто: откидываете два провода, заведенные на подогрев и меряете напряжение между ними с помощью мультиметра.

Меряем напряжение обогрева заднего стекла Ваз 2109

Естественно перед этим не забываем нажать кнопку включения обогрева на панели приборов.

Включение обогрева заднего стекла Ваз 2109

Если напряжения нет, то необходимо проверить реле включения обогрева в монтажном блоке, кнопку включения обогрева, состояние дорожек в монтажном блоке, целостность предохранителя, а также целостность проводов к заднему стеклу. Если напряжение на обогрев приходит, но стекло все равно обмерзает, значит работает только часть дорожек, а может вообще ни одна не работает. Чтобы выяснить какие дорожки работают, а какие нет, необходимо включить обогрев, когда заднее стекло немного запотело. Вокруг дорожек, которые работают испарение пропадет. Запоминаем эти дорожки, или помечаем где-нибудь чтобы не забыть. Остальные дорожки, вокруг которых не произошло высыхание испарений неисправны. Неисправность у дороже обогрева заднего стекла только одна — они разорваны. Разрыв дорожки может быть самопроизвольным с течением времени, также дорожку можно поцарапать, если чем то острым или твердым тереть по заднему стеклу из салона. Разрыв дорожки можно обнаружить при внимательном осмотре каждой дорожки обогрева заднего стекла в отдельности.

Обрыв нитей обогрева ваз 2109

Ремонт обогрева будет заключаться в восстановлении поврежденных мест дорожек. То есть необходимо устранить разрыв электрической цепи и обеспечить протекание электрического тока по всем дорожкам на заднем стекле.

Продается специальный токопроводящий клей, который прекрасно подходит для таких целей. Используется он следующим образом: с двух сторон от разрыва дорожки приклеиваем клейкую ленту так чтобы щель между ними была не тоньше дорожки.

Обрыв нити. Вид снутри салона Ваз 2109

Затем тонким слоем наносим токопроводящий клей в месте разрыва соединяя дорожку не дожидаясь высыхания клея удаляем клейкую ленту с заднего стекла. Помните, что если после нанесения токопроводящего клея дорожка все равно не работает, значит где-то на этой дорожке есть еще один разрыв.

Вот таким простым и понятным способом можно восстановить обогрев стекла задка. Теперь и в снег и в дождь заднее стекло будет чистое и прозрачное, обеспечивая водителю превосходный обзор.

Обогрев заднего окна Ваз 2109 восстановлен

Если Вы живете где-то в глухомани и никто в ваших местах не слышал про токопроводящий клей, то вариантов восстановления обогрева заднего стекла довольно много: начиная от самодельных клеев с медными опилками и графитом, и заканчивая вентиляторами для обдува заднего стекла. Можно поискать в интернете и найти то, что подойдет именно Вам.

https://www.youtube.com/watch?v=https ://www.youtube.com/watch?v=wdpTUvxVWFU

Как найти место обрыва нити обогрева стекла

Определить какая нить нагревателя в обрыве не составляет труда, так как в зоне ее прохождения запотелость при работе обогревателя не исчезает. Поэтому для того, чтобы при ремонте легко было найти неисправную нить, желательно посчитать нити сверху вниз и запомнить, какая из них по номеру в обрыве, чтобы потом визуальным осмотром попробовать найти место ее повреждения. Но разрыв нити бывает настолько мал, что визуально его найти не получается. Тогда в поиске поможет вольтметр постоянного тока, омметр или индикатор напряжения. Чтобы быстро найти место неисправности в обогревательном элементе нужно представлять, как он устроен и работает.

Устройство нагревательного элемента системы подогрева стекла

Логичен вопрос, а почему бывает, что не работает только одна или несколько нитей в обогревателе, а остальные работают? Для получения ответа на этот вопрос нужно ознакомиться с устройством нагревательного элемента.

Нагревательный элемент заднего стекла автомобиля устроен следующим образом. На боковых сторонах заднего стекла нанесены две токопроводящие шины 1 и 2. К этим шинам подсоединены нити из высокоомного материала. Каждая из нитей имеет сопротивление около 10 Ом. Количество нитей зависит от высоты стекла. Таким образом, каждая нитка представляет собой отдельный нагревательный элемент, работа которого не зависит от других. Применена схема параллельного соединения нагревательных элементов. Такое схемное решение обеспечивает высокую эксплуатационную надежность обогревателя, так как обрыв одной или нескольких нитей не приводит к полному прекращению его работы.

Поиск обрыва нити обогревателя с помощью вольтметра

Для работы понадобится любой вольтметр постоянного тока с пределом измерения 15 В. В качестве вольтметра подойдет любой стрелочный тестер или цифровой мультиметр. Перед началом работы нужно включить обогреватель.

Так как одна из шин нагревательного элемента подсоединена к кузову автомобиля, то отрицательный вывод вольтметра можно соединить с корпусом автомобиля, подойдет любой винт или болт, закрученный непосредственно в кузов. Удобнее всего присоединиться к скобе замка крышки багажника зажимом типа «крокодил».

Так как визуально при прозрачном стекле узнать греет ли обогреватель сложно, то прикоснувшись положительным щупом вольтметрам к шине 1, а затем к шине 2 Вы сразу это поймете. На шине 1 должно быть напряжение +12 В, а на шине 2 – 0 В. Вполне возможно, что левая шина в Вашем автомобиле будет соединена с массой, а на правую шину будет подаваться питающее напряжение. Если к шинам нет доступа, то можно измерения проводить, прикасаясь щупом к любой из нитей в местах соединения с шинами, то есть в местах выхода их из резинового уплотнителя. На фотографии это точки 1 и 5.

С помощью вольтметра легко определить, какая часть системы обогрева неисправна. Если обогреватель включен, индикатор включения на кнопке светится и на шине 1 присутствует 12 В, а нагрева нет, значит, электропроводка до шины 1 исправна. Если напряжения на шине 1 нет, то имеется плохой контакт в клемме подачи питающего напряжения на шине 1, или неисправно реле. В случае если 12 В присутствует не только на шине 1, а и на шине 2, то искать нужно плохой контакт в клемме подсоединения провода к шине 2 или цепи присоединения провода к массе автомобиля.

Поиск места обрыва нити

После проверки системы подачи питающего напряжения на обогреватель можно приступать к определению места обрыва нагревательной нити. Нить представляет собой ленточное сопротивление величиной около 10 Ом, и поэтому величина напряжения в разных ее точках имеет разную величину. Поэтому в точке 1 напряжение будет равно 12 В, в точке 3 – 6 В, а в точке 5 – 0 В. Поэтому, даже не зная какая из нитей в обрыве, ее легко можно найти, измеряв величину напряжения в серединах длины всех нитей. На оборванных нитях напряжение будет равно 12 или 0 В. Если напряжение равно 12 В, то место обрыва находится слева, а если 0 В, то справа.

Как проверить обогрев?

Для этого нужно обернуть щуп вольтметра алюминиевой фольгой и прижать пальцем фольгу и перемещать вдоль токопроводящих нитей. Так можно обнаружить место обрыва нитей.

Первоначально вольметр будет показывать напряжение 6В. Если он отображает 12 В, значит в этом месте и есть обрыв нити со стороны между точкой подсоединения вольметра и стороны обогревателя. Если напряжение ниже 0 В, то токопроводящая полоска имеет обрыв со стороны между точкой подсоединения вольт метра и стороны обогревателя.

Омметром рекомендуется измерить сопротивление токопроводящей полоски между боковой клеммой обогревателя и центром полоски. Секция полоски с разрывом будет иметь в два раза более высокое сопротивление, чем сопротивление остальных полосок.

Отремонтировать токопроводящую полоску можно с помощью токопроводящей массы: клей, смешанный с металлической стружкой, специальный материал. Также потребуется изолента, растворитель, щетка. Растворителем нужно очистить область стекла в месте разрыва токопроводящей полоски обогревателя. Изолента потребуется в качестве трафарета. Нанесите токопроводящую массу, снимите липкую ленту. Через сутки можно удалить излишки.

Замена предохранителей на ВАЗ 2109

Подготовительный этап:

Пластиковый пинцет для извлечения модуля;
Ветошь;
Дополнительное освещение, при условии, что работы проводятся в темное время суток.

Последовательность действий:

Помещаем автомобиль в периметр ремонтной зоны;
Глушим двигатель, открываем капот;
Отпускаем крепления, снимаем клеммы аккумуляторной батареи;
В левой части, под лобовым стеклом расположен монтажный блок, отщелкиваем пластиковую крышку;
Смотрим на внутреннюю сторону где указана схема расположения предохранителей. Находим неисправный по точному номеру или по визуальному признаку;
Извлекаем пинцетом, на штатное место вставляем новый, надеваем крышку.

В БП старого образца идентифицировать неисправный модуль сложнее, так как нужно поочередно извлекать каждый из предохранителей.

По завершении, запускаем двигатель, проверяем исправность работы систем.

Причины преждевременного выхода из строя предохранителей

Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
Стороннее механическое повреждение, авария, удар, столкновение;
Деформация крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
Короткое замыкание в цепи электрического питания;
Прямое воздействие лучей ультрафиолета.

При условии соблюдения рекомендаций изготовителя по эксплуатации, ресурс предохранителей от 40000 км. В случае возникновения сложностей с установкой, обратитесь за помощью в сертифицированные СТО, к автоэлектрикам.

Расположение реле и предохранителей в блоке Ваз старого образца

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

Схема блока предохранителей Ваз 2109 старого образца

№	А	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло “STOP” Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Ремонт заднего стеклоочистителя ВАЗ 2109

— Щетки в щеткодержателе должны перемещаться легко. Если они стали заедать, то необходимо поменять щетки на новые, при этом припаяйте их выводы к щеткодержателю. Также замените пружины щеток.

— Теперь займемся коллектором. Если он износился или обгорел, то необходимо поставить новый электродвигатель в сборе или новый якорь. При незначительных повреждениях коллектора достаточно его просто зачистить.

— Переходим к шестерне редуктора. Если зубья и контакты шестерни повреждены, то её придется заменить.

— Обратите внимание на резьбу валиков. Она должна быть целой

В противном случае замените водило.

— Все резиновые детали механизма должны быть целыми, при повреждениях замените их.

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, за которую отвечает

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки

Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза

Выключатель и лампочки стоп-сигнала, плафон подсветки салона

Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка

Клаксон, выключатель клаксона, электромотор вентилятора радиатора

Лампа левых габаритов, лампа левых задних габаритов

Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок

Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки

Прикуриватель, розетка для лампы переноски

Дальний свет правой фары

Дальний свет левой фары, контрольная лампа дальней оптики

Ближний свет правой фары

Ближний свет левой фары

Новый БП

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле
