Как настроить карбюратор винты качества

Алгоритм работы

Без общего понимания принципа работы карбюратора сложно производить его ремонт и регулировку. Действия наобум не дадут положительного результата либо нанесут больший вред.

Принцип карбюрации основан на подаче топлива за счёт разрежения, создаваемого поршнями атмосферного бензинового двигателя. Дозировка осуществляется жиклёрами — деталями с калиброванными отверстиями, встроенными внутрь каналов и способными пропустить определённое количество воздуха и бензина.

Карбюрация основана на смешивании воздуха с бензином под воздействием разрежения от мотора

Работа карбюратора ДААЗ 2105 начинается с холодного пуска:

  • Подача воздуха перекрывается заслонкой (водитель вытягивает рычаг подсоса), а дроссель первичной камеры приоткрывается телескопической тягой.
  • Мотор втягивает максимально обогащённую смесь из поплавковой камеры через главный топливный жиклёр и малый диффузор, после чего заводится.
  • Чтобы двигатель не «захлебнулся» большим количеством бензина, от разрежения срабатывает мембрана пусковой системы, приоткрывающая воздушную заслонку первичной камеры.
  • После прогрева двигателя водитель задвигает рычаг подсоса, а топливную смесь в цилиндры начинает подавать система холостого хода (СХХ).

    Воздушная заслонка пускового устройства закрывает камеру, пока двигатель не заведется

На холостых оборотах дроссели обеих камер закрыты наглухо. Горючая смесь всасывается через отверстие в стенке первичной камеры, куда выходит канал СХХ. Важный момент: кроме дозирующих жиклёров, внутри данного канала стоят регулировочные винты количества и качества

Обратите внимание: эти регуляторы не оказывают влияния на работу главной дозирующей системы, действующей при нажатой педали газа

При работе на холостых оборотах топливо поступает через нижнее отверстие, расположенное под дросселем

Дальнейший алгоритм работы карбюратора выглядит так:

  • После нажатия педали акселератора открывается дроссель первичной камеры. Двигатель начинает всасывать горючее через малый диффузор и главные жиклёры. Заметьте: СХХ не отключается, она продолжает работать совместно с основной топливоподачей.
  • При резком нажатии газа срабатывает мембрана насоса — ускорителя, впрыскивающая порцию бензина через носик распылителя и открытый дроссель прямо в коллектор. Так устраняются «провалы» в процессе разгона авто.
  • Дальнейшее наращивание оборотов коленвала вызывает увеличение разрежения в коллекторе. Сила вакуума начинает втягивать большую мембрану, открывающую тягой вторичную камеру. В работу включается второй диффузор со своей парой жиклёров.
  • Когда обе заслонки открыты до конца и мотору не хватает горючего для развития максимальной мощности, бензин начинает всасываться прямо из поплавковой камеры через трубку эконостата.

    При открытии дросселя топливная эмульсия идет в коллектор по каналам холостого хода и через главный диффузор

Чтобы при открытии вторичной заслонки не возник «провал», в карбюраторе задействована переходная система. По строению она идентична СХХ и находится с другой стороны агрегата. Только малое отверстие для подачи горючего сделано выше закрытой дроссельной заслонки вторичной камеры.

Это интересно: Как заряжать необслуживаемый аккумулятор автомобиля – нет ничего сложного!

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

  • Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
  • Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

  • Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
  • Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
  • Не правильно подобраны жиклеры.
  • Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
  • Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
  • Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

  • неисправность или негерметичность игольчатого клапана;
  • негерметичность или пробой поплавка;
  • поплавок при перемещении по камере задевает за стенки;
  • уровень горючего в поплавковой камере превышен;
  • жиклеры, подающие воздух, засорены;
  • выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

  • загрязнение топливного фильтра;
  • образование льда в бензопроводе;
  • утечки в местах соединения топливопровода;
  • помехи в шланге, который идет от бензобака;
  • выход из строя бензонасоса;
  • загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

  • заливом из-за загрязнения топливных каналов;
  • ошибочной настройкой зазоров;
  • неисправностью привода дроссельной заслонки;
  • плохим состоянием диафрагмы пневмопривода;

выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

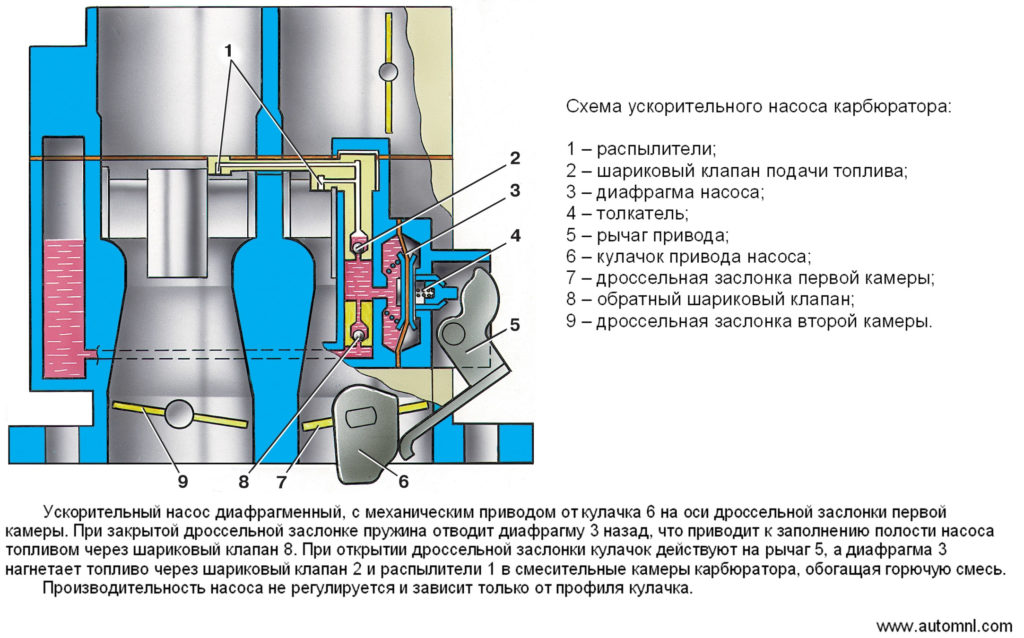

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана

Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние

Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон

Если обороты холостого хода отрегулированы неверно двигатель может запуститься и сразу заглохнуть, может «троить», при ускорении возможен «провал», при эксплуатации повышенный расход топлива.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов) — отвертка шлицевая (3 мм) При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 2-3 оборота, а винт «количества на 3-4.

— Прогреваем двигатель до рабочей температуры (85-95 ). — На остановленном двигателе подключаем тахометр и вновь заводим его.


порядок подключения автотестера (тахометра)

Регулировка оборотов холостого хода двигателя с карбюратором 2105, 2107 Озон Проводим регулировку в четыре приема.

1. Вращаем винт «качества» и выставляем максимальные обороты холостого хода.

Винт вращаем против часовой стрелки.


вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против часовой стрелки, тем самым увеличивая подачу бензина в топливо-воздушную смесь

2. Винтом «количества» устанавливаем еще большую частоту вращения. Например, на 80 оборотов в минуту больше. Винт вращаем против часовой стрелки.


вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя

3. Проверяем винтом «качества» являются ли эти обороты максимальными для данного положения винта «количества».

Попросту вращая его взад — вперед.

проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

Регулировка таким способом очень проста, но вместе с тем удобна, так как не требует специального оборудования.

Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы; — не перепутаны ли местами главные топливные жиклеры первой и второй камер; — не повышен ли уровень топлива в поплавковой камере; — исправен ли игольчатый клапан; -не засорен ли топливный жиклер системы холостого хода; — не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан; — не соскочили ли трубки с электропневмоклапана; — не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке и настройке карбюраторов 2105, 2107 Озон

Регулировка и техническое обслуживание

Регулировка карбюратора Озон была предусмотрена регламентом его технического обслуживания.  Достаточно установить неисправный узел вместо того, чтобы промывать всё изделие полностью.

Итак, примерная последовательность действий по настройке и регулировке Озон будет включать в себя следующие шаги:

Сначала снимаются шланг подачи топлива и привод заслонки газа, а также другие подводящие системы

После этого можно демонтировать и сам карбюратор.

Его промывают, прочищают и осматривают на предмет наличия физических повреждений.
Отдельно при помощи сжатого воздуха очищается сетчатый фильтр.
Внимание следует уделить и поплавковой системе, где часто скапливается нагар и тому подобные отложения, нарушающие работу системы в целом.
Теперь можно переходить к промывке и регулировке пускового механизма, жиклёров и других подсистем.
На окончательном этапе проводится настройка, сборка и установка карбюратора обратно в двигатель.. Сначала нужно заняться регулировкой — производится она винтами поплавковой камеры

Это связано с качеством и количеством горючего, которое должно соответствовать критериям для устойчивой работы силового агрегата. Для этого проверяют надёжность фиксации поплавка в механизме и плавность работы без заеданий. Необходимо настроить расстояние между крышкой и поплавком — в погружённом состоянии оно не должно превышать 2 мм

Сначала нужно заняться регулировкой — производится она винтами поплавковой камеры. Это связано с качеством и количеством горючего, которое должно соответствовать критериям для устойчивой работы силового агрегата. Для этого проверяют надёжность фиксации поплавка в механизме и плавность работы без заеданий. Необходимо настроить расстояние между крышкой и поплавком — в погружённом состоянии оно не должно превышать 2 мм.

Чтобы настраивать пусковую систему, сначала демонтируют корпус воздушного элемента. Далее полностью вытягивается привод подсоса. В то время, когда заслонка полностью открыта, обороты мотора должны находиться в диапазоне от 3,1 до 3,3 тысяч оборотов за минуту.

Настройка холостого хода проводится при помощи соответствующих винтов регулировки. Для этого предусмотрены так называемые «винты количества и качества смеси». Корректная регулировка карбюратора Озон совершается только после того, как двигатель нагрелся до рабочей температуры. В противном случае, она не будет считаться верной. Винт качества следует выкрутить до достижения наибольших оборотов. Винт количества нужен в карбюраторе для того, чтобы выставить обороты на 100 выше, чем требуемые — это будет связано с условиями эксплуатации. На дороге нужно протестировать, как ведёт себя холостой ход. Он не должен теряться даже после резкого бросания педали газа.

Основные неисправности, с которыми можно столкнуться при эксплуатации карбюратора этого типа, могут быть следующими:

  • неустойчивая работа двигателя, потеря оборотов;
  • повышенное потребление топлива;
  • пропадание оборотов после резкого утопления педали акселератора или резкого её бросания;
  • потери в мощности и динамике мотора.

Если не удаётся запустить двигатель, но стартер работает, то нужно убедиться в наличии топлива в карбюраторе и его уровне качества. Это те проблемы, которые могут напрямую быть связаны с карбюратором. Далее снимается крышка воздушного фильтра, а рычаг привода дросселя несколько раз проворачивается. Происходит запуск ускорительного насоса, после чего топливо попадает в камеру.

Регулировка холостого хода

После установки карбюратора на двигатель ВАЗ-2107, выполните регулировку оборотов холостого хода. Делается это винтами «качества» и «количества». Технология регулировки такова:

  • Устанавливаем винты в начальное положение, вкрутив до упора, а затем – выкрутив на определенное количество оборотов (для «качественного» винта – 2-3 оборота, а «количества» — 3-4);
  • Запускаем мотор и греем до рабочей температуры (85 град);
  • На заведенном моторе вращаем «качественный» винт для установки максимальных оборотов коленчатого вала на холостом ходу (без воздействия на педаль газа);
  • Вращением «количественного» винта еще повышаем обороты, насколько это возможно (возрастут несильно);
  • Вращением винта «качества» в разные стороны проверяем, установлены ли самые высокие обороты (они не должны повышаться);
  • Путем заворачивания «качественного» винта понижаем обороты до уровня 800-900 об/мин;

После регулировки проверяем правильность ее проведения. Для этого педалью газа резко набираем обороты и отпускаем акселератор. Если регулировка выполнена правильно, при резком открытии дроссельных заслонок не возникнет провалов, а набор оборотов должен быть быстрым. После отпускания педали, обороты снизятся до уровня холостого хода (800-900 об), силовая установка не должна глохнуть.

Видео — Как настроить карбюратор ВАЗ 2105

Полезные советы

  • Положение клапана. Он должен быть задвинут так, чтобы жиклёр холостого хода касался своего разъёма (седла) в корпусе устройства. Для этого рекомендуется смазать резиновый уплотнитель моторным маслом.
  • Положение воздушной заслонки системы холодного пропуска, при опущенной рукоятке подсоса, должно быть в строго вертикальной плоскости.
  • При вкручивании регулировочного винта качества до упора мотор должен глохнуть. Если это не происходит, причиной может быть некорректная регулировка карбюратора ВАЗ-2105. С помощью соответствующих болтов, нужно изменить обороты в большую сторону.
  • Разряжение в трубке между карбюратором и распределителем зажигания. В момент работы мотора на холостом ходу в вакуумной трубке не должно бить разряжения. Причиной его возникновения может быть сильно завёрнутый стопорный винт ДЗ — дроссельной заслонки. Регулировка этого элемента осуществляется с помощью стопорного винта. В правильном положении заслонка не заклинивается в диффузоре и обеспечивает достаточную герметичность. При заливе в камеру 2-3 см

    3

    топлива, оно не должно заметно просачиваться через заслонку. При нажатии на педаль газа она смещается плавно без рывков. Идентичным методом выполняется тестирование и регулировка заслонки на второй камере, за исключением трубки, которая есть только в первой камере.

  • Электромагнитный клапан. В карбюраторах, рассчитанных на моторы с рабочим объёмом от 1500 см

    3

    , на месте держателя обычного топливного жиклёра может находиться электромагнитный клапан с жиклёром ХХ. Если он есть в конструкции рассматриваемого устройства, нужно обязательно проверить его работоспособность и убедиться в целостности электромеханического элемента. При включённом зажигании нужно снять и надеть разъём на клапан. Возникновение щелчков во время этих операций будет свидетельствовать об исправности тестируемой детали.

  • На летний сезон рекомендовано снижать обороты ХХ до 800-900 единиц, а в зимнее время повышать до 900-1000 об/мин. Такая настройка позволит улучшить эффективность силового агрегата с учётом климатических особенностей.

Шлифовка диффузора

Тюнинг карбюратора Солекс рекомендуется начинать с уменьшения сопротивления воздушному потоку в впускном тракте. Диффузор заводского изготовления имеет массу наплывов и выступов, возникших из-за низкого качества литья и последующей обработки поверхности. Из-за этого возникают паразитные воздушные потоки, завихрения, которые мешают поступлению смеси в камеру сгорания.

Для исправления ситуации следует разобрать карбюратор и визуально осмотреть диффузор. Обычно он имеет вид, изображенный на рисунке ниже.

Первоначально необходимо отшлифовать все швы и выступы, возникшие из-за несовершенства технологии производства. В результате доработки должен получится результат, как на рисунке ниже.

На этом этапе можно завершить улучшение прохождения топливо-воздушной смеси, но как известно нет предела совершенству. Опытные автолюбители рекомендуют не останавливаться лишь на шлифовке изъянов изготовления, а придать диффузору максимальные аэродинамические характеристики. Добиться хорошей обтекаемости поверхности можно, придав ей форму похожую на овал либо крыло, как показано ниже.

Видоизменив поверхность диффузора можно повысит эффективность работы карбюратора дааз до 20%. Устранение аэродинамической ошибки меняет состав смеси, поэтому собрав карбюратор необходимо произвести его регулировку заново.
