Топливная система ваз-2101

Как выставить угол зажигания?

Многие для этих целей советуют воспользоваться стробоскопом. Но это актуально для новых автомобилей. Если мотор уже изношен, такой угол, выставленный по стробоскопу, будет неправильным. Лучше всего ориентироваться на слух и поведение автомобиля.

После этого нужно проехать на автомобиле и посмотреть на его реакцию. Если машина «не едет», то зажигание слишком раннее. Далее нужно разогнаться до 50 километров в час, включить четвертую передачу и нажать на педаль акселератора. Если возникли детонационные звуки, то зажигание выставляют еще позже. Если детонация продлилась несколько секунд, то все в порядке. А если ее вообще нет, то зажигание слишком позднее.

Рекомендуется выставить его заново. Но в таком случае распределитель зажигания следует вращать в обратную сторону

Обратите внимание: малейшая неточность — и погрешность на 1 градус чреваты детонацией. После успешной настройки автомобиль начнет нормально набирать скорость и расходовать меньше топлива (но не ниже заводских параметров)

Проблемы при настройке холостого хода

Одна из частых проблем данных карбюраторов – это холостой ход. Владельцы сталкиваются с тем, что самостоятельная настройка карбюратора ВАЗ-2109 ни к чему не приводит. ХХ отрегулировать невозможно. При заворачивании или отворачивании винта качества топливной смеси обороты двигателя никак не меняются.

Здесь все просто. Причина такой работы в том, что засорен жиклер холостого хода, который установлен в электромагнитном клапане. Также возможен засор канала, который находится под винтом качества. Нередко все решается заменой неработающего электромагнитного клапана.

Также следует сразу продуть и прочистить жиклер холостого хода. Для того чтобы отверстие засорилось, достаточно даже маленькой песчинки. Ее может быть даже не видно. Но этого хватит для того, чтобы пропал холостой ход. Если засорился канал, который находится под винтом качества, то продуть его не получится.

Настройка карбюратора ВАЗ 2107

Если причиной нестабильной работы двигателя ВАЗ 2107 является неисправность карбюратора, то отремонтировать силовой агрегат можно без привлечения квалифицированных специалистов. В большинстве случаев перебоев в работе мотора, регулировкой основных систем устройства можно полностью разрешить техническую проблему.

Регулировка ХХ карбюратора ДААЗ 2107

Если двигатель не заводится либо глохнет сразу после запуска, то такой диагностический признак указывает на неправильную работу карбюратора в режиме холостого хода. Восстановить функциональность системы питания двигателя на ХХ можно с помощью 2 винтов, при условии, что дозирующая система не забита мусором.

Регулировка карбюратора ДААЗ 2107 в режиме холостого хода осуществляется следующим образом:

Запустить двигатель и прогреть его до рабочей температуры (если мотор глохнет, то следует вытянуть трос подсоса на максимум).
Заглушить двигатель и полностью убрать подсос.
Найти на корпусе карбюратора 2 регулировочных винта.
Полностью закрутить винты.
Открутить винт «качества» на 3 оборота, а винт «количества» смеси на 4 оборота.
Запустить двигатель и вращением винта «количества» (находится над зеленой трубкой системы вентиляции картера) установить частоту вращения коленвала около 850 об/мин (устанавливается по штатному тахометру, находящемуся на приборной панели). Снижение оборотов холостого хода можно также добиться, если при выполнении регулировочных работ задействовать винт «качества».

На этом работу по настройке можно считать завершенной.

Регулировка поплавка карбюратора ДААЗ 2107

Если поплавок неправильно отрегулирован, то двигатель будет «заливать» либо устройства дозирования рабочей смеси не будет работать по причине отсутствия бензина в поплавковой камере. Для того чтобы убедиться в том, что этот элемент находится в исправном состоянии и правильно отрегулирован, потребуется демонтировать верхнюю крышку карбюратора.

Снятую крышку следует перевернуть и замерить расстояние от поплавка до картонной прокладки. Зазор должен быть равен 6 — 7 мм. При наличии отклонений осуществляется настройка карбюратора ДААЗ 2107 методом подгибания язычка, упирающегося в игольчатый клапан.

Поплавок карбюратора должен перемещаться в поплавковой камере без заеданий. Обеспечивается данное условие подгибанием крепления.

Правильно отрегулированный свободный ход поплавка также имеет большое значение, поэтому следует обязательно проверить этот параметр прежде, чем приступить к сборке карбюратора. Для выполнения этой работы можно использовать линейку. Вначале замеряется расстояние от нижнего дальнего угла поплавка до крышки карбюратора. Затем поплавок отодвигается вверх, и снова проводятся замеры. Разница в измерениях (ход поплавка) должна быть равна 8 — 9 мм. При несоответствии этому условию потребуется отогнуть упор, находящийся на корпусе поплавка.

Карбюратор 2107 – наладка механизма пуска и воздушной заслонки

Чтобы выполнить настройку ДААЗ 2107 потребуется заранее подготовить сверло диаметром 5 мм. Работа по наладке выполняется в такой последовательности:

Снять воздушный фильтр.
Включить подсос в карбюраторе (на полную).
Установить сверло между стенкой первичной камеры и заслонкой.
Если зазор будет существенно отличаться от значения 5 мм, то следует открыть доступ к регулировочному винту (находится под пробкой).
Шлицевой отверткой осуществляется регулировка зазора между стенкой первичной камеры и заслонкой.

После завершения работы установить ранее снятые элементы.

Регулировка дроссельной заслонки ВАЗ 2107

Для настройки дросселя понадобится медная проволока диаметром 0,7 мм и необходимый для демонтажа устройства набор инструментов. После снятия устройства с автомобиля слегка проворачивают рычаг управления дроссельной заслонкой и в образовавшийся просвет помещают медную проволоку. Если зазор окажется больше или меньше значения 0,7 мм, то следует немного подогнуть тягу, чтобы установить необходимое значение этого параметра.

Принцип действия

Нет смысла подробно рассматривать, как работает карбюратор, поэтому изучим базовый принцип работы. Карбюратор – это специальное устройство, основная задача которого состоит в снабжении двигателя топливной смесью в разных режимах работы.

Топливная смесь подается от насоса в поплавковые камеры, которые питают первую и вторую камеру. Уровень бензина здесь настраивается при помощи игольчатого клапана. Далее из камер топливо подается через специальные каналы в корпусе устройства в главный жиклер и затем в первую камеру. Уровень подачи смеси регулируется педалью акселератора. Последняя, в свою очередь, регулирует дроссельную заслонку. Вторая камера будет задействована, если выжать педаль газа более, чем на половину.

Когда двигатель работает на холостом ходу, в устройстве не используется главная дозирующая система. В этих карбюраторах имеется отдельная конструкция холостого хода. Топливо и воздух подаются через отдельные каналы в корпусе. Присутствуют и жиклеры ХХ. У многих владельцев возникают проблемы именно с настройкой холостого хода на карбюраторах ВАЗ-2109.

Выставляем качество топливной смеси

Эту настройку карбюратора на ВАЗ-2109 можно осуществить своими руками и для этого не обязательно посещать специалистов. Качество настраивается очень просто. Для этого мотор тщательно прогревают, а затем при помощи винта для регулировки количества оборотов устанавливают холостой ход около 900 в минуту.

Далее винт качества заворачивают до тех пор, пока двигатель не станет работать с перебоями. Затем его снова отворачивают. Рекомендуется откручивать до стабильной работы, а именно до тех пор, пока обороты не перестанут расти. В том положении винта качества, где обороты самые высокие, нужно остановится и убрать высокие обороты винтом количества.

Карбюратор ДААЗ 2107

Карбюратор «семёрки», как и любой другой, смешивает воздух и бензин и подаёт готовую смесь в цилиндры мотора. Чтобы разобраться с устройством и функционированием карбюратора, а также выявить и устранить возможные неисправности с ним, нужно ознакомиться с этим узлом более детально.

Кто производит и на какие модели ВАЗ устанавливается

Карбюратор ДААЗ 2107 изготавливали на Димитровградском автоагрегатном заводе и ставили на разные модели «Жигулей», в зависимости от модификации изделия:

2107–1107010–20 оснащались моторы последних версий ВАЗ 2103 и ВАЗ 2106 с вакуум-корректором;
2107–1107010 ставили на «пятёрки» и «семёрки» с моторами 2103 (2106);
карбюраторы 2107–1107010–10 ставили на двигатели 2103 (2106) с трамблёром без вакуум-корректора.

Устройство карбюратора

ДААЗ 2107 выполнен из металлического корпуса, который характеризуется повышенной прочностью, что позволяет свести к минимуму деформационные и температурные воздействия, механические повреждения. Условно корпус можно разделить на три части:

верхняя — выполнена в виде крышки со штуцерами для шлангов;
средняя — основная, в которой находятся две камеры с диффузорами, а также поплавковая камера;
нижняя — в ней расположены дроссельные заслонки (ДЗ).

К основным элементам любого карбюратора относятся жиклёры, которые предназначены для пропускания топлива и воздуха. Они представляют собой деталь с наружной резьбой и внутренним отверстием определённого диаметра. При засорении отверстий их пропускная способность снижается, а пропорции в процессе образования рабочей смеси нарушаются. В такой ситуации необходима чистка жиклёров.

«Семёрочный» карбюратор имеет несколько систем:

поплавковая камера — поддерживает топливо на определённом уровне для стабильной работы двигателя при любых оборотах;
главная дозирующая система (ГДС) – функционирует на всех режимах работы мотора, кроме холостого хода (ХХ), осуществляя подачу сбалансированной бензино-воздушной смеси посредством эмульсионных камер;
система ХХ — отвечает за работу двигателя при отсутствии нагрузки;
система запуска — обеспечивает уверенный пуск силовой установки на холодную;
эконостат, ускоритель и вторичная камера: насос-ускоритель способствует мгновенной подаче горючего при ускорении, поскольку ГДС неспособна дать нужное количество бензина, а вторая камера и эконостат вступают в работу при развитии мотором наибольшей мощности.

Принцип работы карбюратора

Функционирование устройства можно описать следующим образом:

Топливо из бензобака закачивается бензонасосом в поплавковую камеру через фильтр и клапан, который определяет уровень её заполнения.
Из поплавкового резервуара бензин подаётся через жиклёры в камеры карбюратора. Затем топливо проходит в эмульсионные полости и трубки, где образуется рабочая смесь, которая посредством распылителей подаётся в диффузоры.
После пуска мотора клапан электромагнитного типа перекрывает канал ХХ.
Во время работы на ХХ топливо отбирается из первой камеры и проходит через жиклёр, соединённый с клапаном. При протекании бензина через жиклёр ХХ и части переходной системы первичной камеры создаётся горючая смесь, которая попадает в соответствующий канал.
В момент приоткрытия ДЗ смесь впрыскивается в камеры карбюратора через переходную систему.
Смесь из поплавкового резервуара проходит через эконостат и поступает в распылитель. Когда мотор работает с максимальной частотой, начинает функционировать ускоритель.
Клапан ускорителя отпирается при заполнении топливом и закрывается после прекращения подачи смеси.

Сборка «Солекса» в обратном порядке

Установка карбюраторного механизма на впускной коллектор возможна после промывки и ремонта, а также некоторых этапов регулировки

Важно правильно подключить все топливные и иные шланги, чтобы не возникло проблем с работой двигателя. Сборка карбюратора ДААЗ 2108–1107–10 осуществляется в следующем порядке:

На место установки накладывается прокладка. Она служит для надёжности соединения двух агрегатов — карбюратора и впускного коллектора.
После этого на шпильки нанизывается сам карбюратор и фиксируется четырьмя гайками.
После того как узел был тщательно прикреплён, допускается подключение шлангов. Первым делом подключаются вакуумный и вентиляционный шланги.
Далее к карбюратору прикручивается блок подогрева.
С одной стороны подсоединяется патрубок на подачу топлива, с другой — шланг обратной подачи лишнего горючего.
Провод привода ЭПХХ подсоединяется к соответствущему винту.
В завершении работы можно прикрутить к винтам два провода (воздушной и дроссельной заслонок).

Строгая последовательность подключения обусловлена конструкционными особенностями карбюратора

По завершении установки карбюратора рекомендуется включить зажигание и проверить работоспособность двигательного агрегата. В случае возникновения потёков масла или топлива в местах соединений шлангов необходимо выключить зажигание и тщательно проверить все соединения.

Все работы, которые автовладелец выполняет для обслуживания своей машины, должны носить осознанный характер. Нет необходимости выполнять разборку карбюратора и замену его частей, если не наблюдаются явные признаки неисправностей. К тому же при самостоятельной регулировке необходимо придерживаться чёткого регламента действий. Как некачественный ремонт, так и неправильная регулировка могут серьёзно повлиять на работоспособность карбюратора.

Устройство карбюратора ДААЗ 2107

Карбюратор производства ДААЗ устанавливается на некоторые модели автомобилей «Жигули». В частности, на ВАЗ 2105, ВАЗ 2107, «Оду», «Москвич» и т. д.

Здесь производятся карбюраторы для оснащения транспортных средств

Агрегат имеет две камеры внутреннего сгорания, которые работают последовательно, в зависимости от открытия/закрытия заслонок дроссельного типа. Устройство карбюратора определяется следующими составными частями:

первая и вторая камеры;
дозирующие системы топливной смеси;
система холостого хода;
насос подкачки горючего;
эконостат;
устройство для пуска мотора;
экономайзер (принудительный холостой ход).

Каждый из этих элементов отвечает за определённый фронт работ:

дозирующие системы своевременно подают нужное количество горючего в двигатель, чтобы обеспечить плавный запуск мотора;
система холостого хода поддерживает работу карбюраторного силового агрегата при езде на минимальных оборотах или при стоянке;
насосный механизм обеспечивает резкую подачу топлива к цилиндрам, если того требует дорожная ситуация (разгон, обгон, резкий старт с места);
эконостат как устройство предназначен для обогащения топливовоздушной смеси при максимальной нагрузке на мотор;
экономайзер контролирует момент отключения подачи горючего через систему холостого хода.

В оснащении карбюратора используется множество мелких элементов

Принцип работы

Карбюратор ДААЗ 2107 функционирует в различных режимах. В зависимости от режима работы будет осуществляться и задействование тех или иных компонентов систем:

Пуск двигателя «на холодную». Процедура проводится благодаря обогащению топливовоздушной смеси, которая поступает из дозирующей системы. При этом регулируется положение воздушной заслонки, чтобы создать необходимый приток воздуха в камеру.

Холостой ход. После того как двигательный аппарат прогреется, воздушная заслонка закрывается, оставляя лишь необходимый зазор для поступления воздуха в камеру сгорания смеси. В этом режиме бензин активно передаётся от одного жиклёра к другому, что обеспечивает постоянное давление горючего в моторе. Двигатель в любой момент будет готов к увеличению оборотов.

Средние нагрузки. По мере открытия заслонки дросселя топливовоздушная смесь подаётся во вторую камеру. Так понижается давление горючего в системе, за счёт чего мотор производит необходимую мощность для движения автомобиля.

Повышенные нагрузки. В этом режиме функционируют все составляющие мотора. В ускоренном темпе работает насос, чтобы обеспечить необходимым количеством топлива двигатель. Воздушная заслонка в бесперебойном режиме втягивает воздух для оптимального соотношения компонентов горючей смеси.

Настройка уровня в поплавковой камере

Для стабильной и бесперебойной работы авто нужно выполнить настройку поплавка карбюратора ВАЗ-2109. Это позволит получить правильный уровень топлива в поплавковой камере. Чтобы выполнить это, нужно снять крышку карбюратора. Затем путем подгибания пластины, которая удерживает поплавок, настраивают положение.

Как выставлять? По этом поводу существуют различные мнения. Кто-то утверждает, что нужно добиться заводских настроек карбюратора ВАЗ-2109, а кто-то предпочитает настраивать по собственному опыту. Уровень лучше замерить штангенциркулем. Расстояние определяется между верхней частью корпуса и уровнем топлива. Он должен быть в пределах 24-26 миллиметров. Замеры нужно выполнять сразу, как только крышка снята. В книгах, посвященных карбюраторам «Солекс», есть шаблон, который позволяет настроить поплавки максимально правильно. Такая настройка осуществляется на снятой крышке.

Как промыть карбюраторный узел без его разборки

Промывка карбюратора «Солекс» рекомендована производителем в тех случаях, когда явно имеются какие-либо неполадки в его работе: увеличение расхода бензина, рывки и толчки при движении, нестабильность холостого хода, проблемы с запуском.

Традиционным методом промывки карбюраторов считается его полная разборка на отдельные компоненты, что не всегда под силу выполнить неопытному владельцу ВАЗа. Для упрощения процедуры и была создана методика промывки и очистки карбюратора без его разборки на составляющие. В основе этой методики — использование специальных аэрозолей в баллончиках. Самыми доступными очистителями для карбюраторов считаются аэрозоли производства «ABRO» и «Mannol» — их можно купить в любом автомагазине по стоимости 100–150 рублей.

Эти очистители превосходно справляются с очисткой карбюраторных механизмов, к тому же и пользоваться ими очень просто. Для промывки карбюратора «Солекс» рекомендуется заглушить мотор, дать ему остыть и приступать к процедуре:

Снять короб воздушного фильтра на автомобиле, убрать его в сторону.
Из корпуса карбюратора выкрутить электромагнитный клапан.
На баллончик с аэрозолем надеть специальную узкую насадку и обработать жидкостью каналы жиклёров, первую и вторую камеру, заслонки и все видимые элементы карбюратора.
После этого распылить аэрозоль на внешние части механизма.
Подождать 5–8 минут (в зависимости от рекомендации производителя аэрозоли). За это время жидкость сможет разъесть скопления нагара и грязи.
Далее можно запустить мотор, чтобы он удалил все остатки грязи.
Если за одну процедуру карбюратор не успел как следует прочиститься, то можно обработать его ещё раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно увеличит свои динамические характеристики, так как налипания грязи не будут препятствовать нормальной работе всех частей карбюратора.

Как заменить детали карбюратора

Замена поплавка, диафрагмы насоса-ускорителя, уплотнителей не представляет особых сложностей. Чаще всего при ремонте используются подобранные по типу карбюратора ремкомплекты, в которых входит всё необходимое для проведения замены элементов.

Порядок замены ничем не регламентирован: достаточно снять повреждённую деталь и на её место установить новую. Главный критерий: идентичность элементов при замене.

Устройство

Рассмотрим подробно, как устроен данный карбюратор. Прежде чем браться за настройку карбюратора ВАЗ-2109, необходимо понять, что и как в нем работает. Итак, «Солекс 21083» представляет собой элемент, состоящий из двух камер. Жиклеры для подачи горючего от главной дозирующей системы устанавливаются в середине камер, глубоко в основном корпусе.

Сверху топливные жиклеры закрыты воздушными элементами ГДС. В устройстве данного карбюратора разработчики предусмотрели систему подогрева топливной смеси. К этому блоку подсоединены шланги, по которым проходит горячая охлаждающая жидкость. Так как камер в данном карбюраторе две, то и дроссельных заслонок также две. Они механические, а открытие и закрытие осуществляется посредством тросиков и рычагов.

В крышке имеются патрубки для подачи топлива и возврата его обратно в бак. Наличие так называемой обратки позволяет снизить давление, которое в процессе работы образуется в топливной системе автомобиля.

Made in USSR: Топливный обратный клапан ВАЗ-2108. Лайфхак

Я бы не стал выкладывать этот пост про свой незначительный ремонт Руби, если бы я не столкнулся с большим объёмом противоречивости в сети. Началось всё с того, что у меня из-за старости прохудился шланг обратного слива топлива

Когда начал менять его на новый, предварительно нарезав нужные обрезки, то обратил внимание на мой топливный клапан обратного слива, сделанный ещё в СССР

Решил погуглить, и тут наступил шок! Меня удивляют люди, которые сами ошибаются, и при этом, с полной ответственностью, дают в сети советы новичкам. Поэтому по порядку, раскладываю по полочкам, как это должно быть:

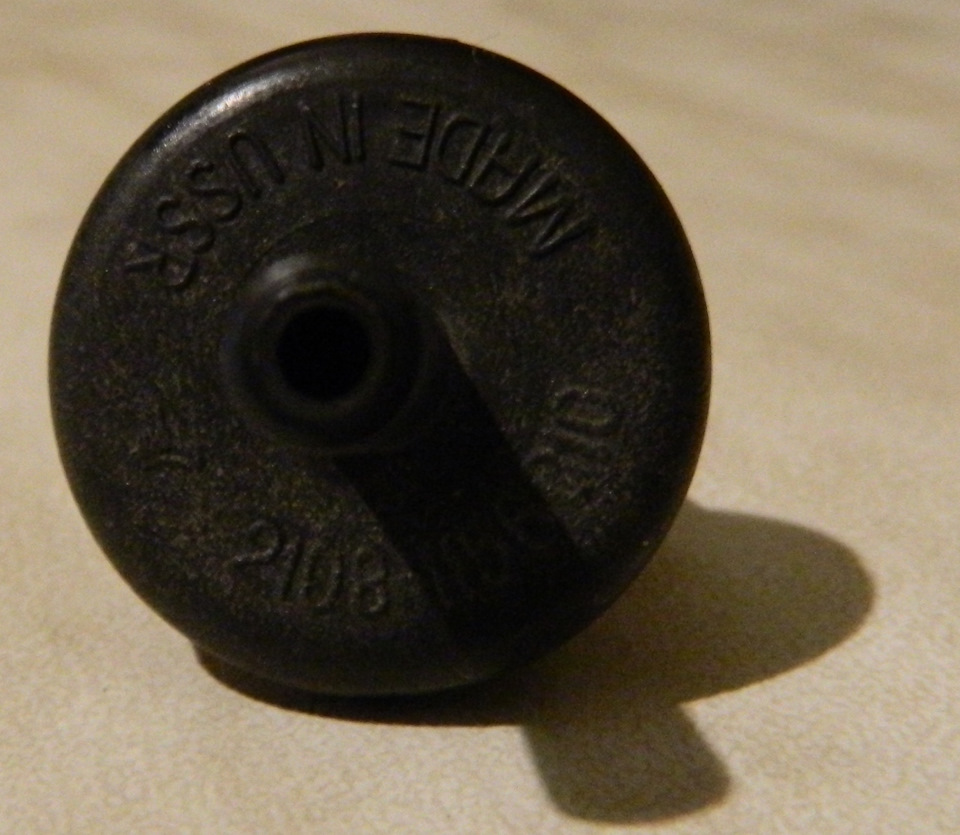

№30 — топливный обратный клапан

Этот клапан стоит на обратке слива избыточного топлива из карбюратора в бензобак, и должен пропускать бензин только от карбюратора в сторону бензбака. Обратно, к карбюратору, он пропускать ничего не должен. Иначе после долгого простоя автомобиля на улице запуск двигателя будет затруднителен.

Чтобы понять, как он работает, достаточно просто попробовать подуть в клапан с разных сторон. Воздух будет проходить только в одном направлении. Стрелка, изображённая на клапане, должна быть направлена в сторону потока слива топлива, то есть от карбюратора.

Клапан СССР послужит ещё долго с новыми шлангами. Я так думал.И я сильно ошибался!

Ставим его в шланги омывателя стёкол. После этого жидкость омывателя начинает брызгать на стекло мгновенно, без всяких задержек.
