Методы проверки

Можно применить несколько методов диагностики датчика, расположенного на трамблере.

В зависимости от имеющихся средств и возможностей, автомобилист может своими руками проверить текущее состояние контроллера Холла, оценить его работоспособность и принять соответствующее решение о замене.

Как только вы заметили один или несколько из представленных симптомов, стоит взяться за проверку. Делать ее можно несколькими способами. Предлагаю рассмотреть их отдельно.

Клин клином

Самый простой и эффективный метод, который не потребует от вас вооружаться тестером или мультиметром. Но потребуется заведомо исправный аналогичный датчик Холла.

Суть диагностики до безобразия простая. Вы снимаете старый контроллер, устанавливаете на его место новый. Если после проведенной манипуляции симптоматика проходит и работа двигателя нормализуется, тогда просто оставляете новую деталь на месте. Если вы брали ДХ у товарища или соседа по гаражу, снимаете девайс, благодарите, и идете в магазин автозапчастей.

Вольтметр и мультиметр

Используя вольтметр или классический тестер, вам не составит труда проверить состояние устройства.

Думаю, тестером умеет пользоваться каждый автомобилист. Задача заключается в том, чтобы сделать замеры напряжения на выходе датчика.

Если ДХ находится в исправном состоянии, тестер выдаст значения в диапазоне 0,4-11 В.

Ровно точно так же применяют универсальный мультиметр. Нужно лишь выбрать на нем режим вольтметра.

Имитация датчика

Достаточно интересный и эффективный метод. Но тут придется немного поработать своими руками.

Принцип имитации заключается в следующем. Сначала извлеките из ДХ колодку, на которой идет 3 штекера. Далее запустите зажигание на автомобиле, после чего соедините 3 и 6 выходы между собой.

Если при такой манипуляции появилась искра, то вероятнее всего ДХ вышел из строя.

Без тестеров

Когда тестеры отсутствуют, проверку можно выполнить несколько иным методом.

Тут требуется провести пошаговые манипуляции:

  • подключается свеча зажигания к выводу провода от катушки;
  • соединяется резьбовая часть свечи с массой;
  • демонтируется каретка с датчиком;
  • подсоединяется разъем;
  • включается зажигание;
  • металлическим предметом проводится возле датчика;
  • при появлении искры на свечке ДХ исправен.

Только будьте предельно осторожными, занимаясь своими руками подобными манипуляциями.

Самодельный тестер

Из практически подручных материалов можно собрать аналог тестера.

Устройство для проверки состоит из обычного светодиода, сопротивления на 1 Ом и двух отрезков гибкой проводки, которые нужно припаять к ножке.

К 1 и 3 клеммам штекерной коробки ДХ подсоединяются провода. При правильно выбранной полярности светодиод должен загореться. Если нет, попробуйте поменять местами. Теперь нужно сделать следующее:

  • первый провод на первой клемме остается на месте;
  • на вторую клемму подключается провод с третьей клеммы;
  • поворачивается распредвал (с помощью стартера или вручную);
  • отслеживается поведение диода.

Если диод начнет моргать, тогда с датчиком зажигания все хорошо, и менять его нет никакой необходимости.

Методов проверки действительно достаточно много. Выбирайте на свой вкус.

А вам когда-то приходилось проверять датчик Холла? Какие способы диагностики вы использовали и какой получили результат?

Подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям!

(4 оценок, среднее: 4,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Многих владельцев ВАЗ 2107 с бесконтактной системой зажигания интересует вопрос, как проверить датчик Холла. Вопрос, на самом деле, довольно актуальный, поскольку при выходе прибора из строя, запуск двигателя становится проблематичным или вовсе невозможным

Поэтому важно знать, какие действия предпринять для устранения проблемы и как производится замена сенсора

Способы диагностики работоспособности

При обнаружении некорректной работы датчиков Холла необходимо прозвонить цепи тестовым прибором. Проверка позволяет убедиться в неисправности сенсора или обнаружить другие поломки. Датчики систем зажигания проверяют путем замыкания контактов колодки или имитацией движения распределительного диска через рабочий зазор сенсора.

… о диагностике датчика

В лабораторных условиях применяют осциллографы, позволяющие снять точный рабочий график датчика на базе принципа Холла. Также используют приборы на базе контроллеров Arduino.

Проверка мультиметром

Для тестирования необходимо взять цифровой прибор и переключить устройство в режим замера постоянного напряжения. Затем следует выполнить подключение щупов к сигнальным контактам и включить датчик (например, прокрутить коленчатый вал мотора стартером). Нужные пины в разъеме определяют опытным путем или по схеме. Исправный сенсор подает импульсы напряжением от 0,4 до 11 В. Поломанный датчик не срабатывает при прокручивании индикаторного кольца. Напряжение между корпусом датчика и кузовом автомобиля должно равняться 0 В.

Для проверки индуктивных датчиков с 2 проводами необходимо выставить тестовый прибор в режим определения переменного напряжения. После включения зажигания следует проверить показания мультиметра (прокручивать вал мотора стартером не требуется). Для теста первый щуп прибора прикладывают к кузову, а второй – к контактам в колодке датчика. На исправном сенсоре вольтметр покажет напряжение на каждом выводе. Если сигнал отсутствует хотя бы на 1 пине, то датчик неисправен.

Альтернативный метод проверки 2-контактного сенсора предусматривает тестирование на работающем двигателе. Необходимо аккуратно установить щуп в разъеме датчика, а второй приложить к болту на кузове машины. Прибор должен показывать плавающее значение напряжения (в диапазоне от 0 до 5 В, значение зависит от модификации сенсора). При отсутствии сигнала датчик неисправен.

Мультиметр тестирует датчик холла в режиме замера напряжения.

Создание имитации

Методика подходит только для проверки трамблеров. Для тестирования необходимо отсоединить штекер проводки и замкнуть контакты куском провода, предварительно изучив распиновку колодки.

… о способе диагностики

При включенном зажигании должна появляться искра, по которой автомеханик узнает о необходимости замены датчика Холла.

Можно протестировать устройство другим способом:

  1. Снять крышку с трамблера и уложить металлический наконечник рядом с элементом кузова (например, любой шпилькой на двигателе).
  2. Включить систему зажигания и провести стальной пластиной через воздушный зазор датчика, имитируя работу распределителя. Толщина элемента будет влиять на показания, поэтому требуется подобрать планку, соответствующую по габаритам штатному диску. Если датчик исправен, то между контактом и болтом будет проскакивать искра.

Замена рабочим датчиком

Если в автомобиле или гараже имеется запасной датчик, то замена элемента позволяет быстро уточнить состояние старого сенсора. Для выполнения работ понадобится разобрать узел (например, распределитель зажигания) либо отвернуть крепежные болты или винты. Допускается устанавливать только совместимый датчик, при использовании детали другой модели сигнал будет ошибочным из-за неправильного зазора между магнитом и микросхемой.

Замена рабочим датчиком позволяет уточнить состояние сенсора.

Проверка сопротивления

Для проведения тестирования понадобится самодельный прибор, состоящий из последовательно соединенных светодиода и резистора сопротивлением 1–1,5 кОм. Для удобства использования к ножке сопротивления и выводу индикатора следует припаять отрезки медного многожильного провода. В качестве источника питания используют АКБ автомобиля напряжением 12 В.

Инструкция:

  1. Открыть крышку трамблера и снять колодку с датчика.
  2. При включенном зажигании проверить наличие напряжения в цепи питания. Замер выполняют вольтметром, подключенным к точкам 1 и 3 на сенсоре. При исправной проводке прибор покажет 11,5–12 В.
  3. Подсоединить тестовый прибор для определения полярности. Светодиод устроен таким образом, что свечение возникает только при корректной коммутации.
  4. Подключить вывод от клеммы № 2 в соответствии со схемой, а затем прокрутить силовой агрегат стартером. При исправном датчике лампа будет мигать с частотой, соответствующей интенсивности вращения задающего диска. Если индикатор не загорается или включается через раз, то датчик считается неисправным и требует замены.

Бесконтактная система зажигания БСЗ

Установка бесконтактного зажигания — действительно нужная вещь. Почувствуете разницу! Для Москвича выпускаются два различных бесконтактных распределителя. Отличаются датчиками: АТЭ 2 с Холлом, СОАТЭ с индукцией. АТЭ 2 в стоит

1300 р. В его комплект входит трамблёр, катушка, коммутатор и жгут. Ставится на привод РР 147, если РР 118, то нужно прикупить ещё и привод. Не забудете купить новые силиконовые высоковольтные провода.

Коммутатор прикрепляется рядом с катушкой. После установки всего этого на автомобиль не забудьте увеличить искровой промежуток свечей примерно до 0.8 мм.

Переходник под трамблер от ВАЗ- 2108 для Москвича

Трамблер от Ваз- 2108 можно установить помощью переходника. Такая БСЗ в течении двух лет успешно эксплуатируется на двух автомобилях: М- 412(1,8 л.) и М 2141(2)(1,7 л.).

В качестве узла, передающего вращательный момент, используется доработанный вал от старого москвичевского привода и хвостовик со штифтом от родного трамблера, вращающийся в шарикоподшипнике № 6203 и двух стартерных медно-графитовых втулках, внутренний диаметр которых после запрессовки разворачивается до диаметра 13 мм.

Поскольку внутренний диаметр подшипника и диаметр вала имеют разный размер, на вал предварительно напрессовывается промежуточная втулка.

Фланец переходника фрезеруется, как видно на снимке, сверлятся отверстия и нарезается резьба под винты.

ВНИМАНИЕ! Переходник рассчитан под привод трамблера нового образца, с хомутом-обжимкой

Устранение неисправностей

В принципе датчик Холла редко ломается, но если это происходит, автопроизводители советуют просто заменить его на новый. Но поскольку стоимость прибора немаленькая, особенно если речь идёт об иномарке (а здесь работает следующее правило: чем престижнее автомобиль, тем дороже запчасти к нему), то многие автовладельцы отдают предпочтение самостоятельному ремонту. В принципе конструкция датчика относительно проста, поэтому особых сложностей при его реставрации возникнуть не должно.

В качестве примера рассмотрим алгоритм проведения ремонта ДХ, устанавливаемого на некоторые модели Volkswagen. Обычно наиболее подверженной поломкам является логический элемент микросхемы, маркируемый последовательностью символов S441А. Собственно говоря, он и является сердцем датчика, регистрирующим отклонения в напряжении на рабочих пластинах. Наша задача – заменить его, для чего предстоит выполнить следующие действия:

само собой, без приобретения нового логического элемента не обойтись – при этом вполне может подойти и его аналог;
купленную деталь предварительно следует проверить на работоспособность. Делается это следующим образом: нужно соединить в цепочку обычный светодиод и сопротивление номиналом 1-2 кОМ, после чего подключить данную конструкцию к выводам «выход» и «+» микросхемы. Величина напряжения, которым следует запитывать логический элемент, должна варьироваться в пределах 3-30 В – этого достаточно, чтобы при воздействии на микросхему достаточно мощным магнитом светодиод засветился;
посередине датчика сверлом диаметром 8-10 мм следует проделать отверстие, обрезают провода «заподлицо», чтобы они не выглядывали наружу, после чего с помощью тонкого надфиля в корпусе пропиливаем канавки, в которые будут уложена новая проводка;
вышедший из строя логический элемент прикрепляем в проделанном окошке и устанавливаем ДХ на место для проверки его работоспособности. В момент прохождения шторки вала через прорези «короны» светодиод должен гореть, когда прорезь «уходит» — светодиод гаснет;
если ничего не получилось – дело в полярности плюсового и минусового выводов. Их нужно просто поменять местами;
если наша схема со светодиодами работает, остается выполнить разводку выводов микросхемы через проделанные канавки. Для этого в окошке припаивают провода, концы которых следует соединить с разъемом

Здесь важно снова не перепутать полярность выводов (на разъёме трамблёра они маркируются как «+», «-» и «0»);
после пайки внимательно осматриваем проводки на отсутствие повреждений, тестируем датчик мультиметром на предмет отсутствия коротких замыканий. Если всё нормально – герметизируем проделанное нами технологическое отверстие (желательно и канавки тоже) термостойким клеем;
осталось установить ДХ на штатное место и протестировать все провода на предмет отсутствия КЗ (они не должны «прозваниваться» на корпус).

В принципе точно таким же образом можно восстановить работоспособность датчика Холла на других марках авто, поскольку принципиально они все схожи мех собой – различия могут заключаться только в геометрии компонентов прибора.

В некоторых случаях (например, механическая поломка) ДХ ремонту не подлежит, и тогда придётся приобретать новую запчасть и производить замену датчика целиком. Это несложная операция, которая под силу даже начинающим автомобилистам. Приводим алгоритм процедуры:

  • демонтируем сам трамблёр, не отсоединяя его провода;
  • снимаем крышку, совмещаем метки ГРМ с меткой, расположенной на коленвалу;
  • фиксируем положение трамблёра;
  • извлекаем крепёж, фиксаторы и стопоры;
  • вынимаем вал;
  • отвёрткой откручиваем клеммы ДХ и сам датчик;
  • аккуратно вынимаем прибор, оттянув для этого регулятор;
  • устанавливаем исправный датчик и проделываем все операции в обратном порядке.

Опять же, описанный алгоритм пригоден для большинства марок/моделей авто, за редким исключением.

Замена

Когда проверка показала неисправность датчика, то для снятия необходимо подготовить ключ на 10 мм, и отвертку. Этапы процедуры:

От устройства отключается питание.
С автомобиля демонтируется трамблер.
Прибор относится на верстак и с него снимается крышка.
Осторожно демонтируется пыльник с бегунком.
Откручивается винт штекера.
Снимаются винты опорной пластины.
Демонтируется вакуумный корректор. Для этого выкручиваются 2 винта.
Достаются все провода.
Вынимается датчик вместе с опорной пластиной.
Устанавливается новый элемент, и монтаж проводится в обратном порядке.. В процессе проведения замены все внутреннее пространство трамблера необходимо тщательно очистить от грязи

Как и при промывке карбюратора для этого используется ацетон.

В процессе проведения замены все внутреннее пространство трамблера необходимо тщательно очистить от грязи. Как и при промывке карбюратора для этого используется ацетон.

Снятие трамблера

Прежде чем снять датчик холла на ВАЗ-2109, потребуется демонтировать и разобрать трамблер. Это все можно сделать при наличии отвертки и ключа на «10» даже в полевых условиях. Для этого выполняете такие манипуляции:

  1. Отключите от аккумуляторной батареи провод «­-».
  2. Ключом на «10» выкрутите три гайки, которые крепят корпус трамблера на головке блока.
  3. Снимаете все бронепровода, которые идут к крышке распределителя. Запомните или пометьте их расположение.
  4. Снимите трамблер.
  5. Снимите крышку трамблера – для этого нужно выкрутить два болтика с помощью отвертки.
  6. Снимите бегунок и пластиковый защитный экран.
  7. Выкрутите крепление металлической планки.
  8. Снимите датчик Холла ВАЗ-2109 для замены.

Вот и все, демонтаж окончен.

Демонтаж

Выполнив демонтаж трамблера, вы сможете разобрать устройство с целью ремонта его составляющих, либо полностью заменить распределитель на новый агрегат.

  • Обесточьте автомобиль, сняв минус с АКБ;
  • Отключите от трамблера высоковольтники, шланг вакуумного корректора зажигания;
  • Снимите с кронштейна трос привода, отвечающего за дроссельные заслонки. Далее откручиваются крепежные гайки и демонтируется кронштейн;
  • Перед снятием распределителя зажигания нанесите на корпусе трамблера и привода вспомогательных элементов метку. Так вы сможете упростить себе задачу по установке опережения зажигания для его точного выставления. Метка наносится на металл царапиной;
  • Отожмите фиксатор, удерживающий колодку с проводами питания, отсоедините его от трамблера;
  • Поставьте поршень от первого цилиндра в положение верхней мертвой точки, двигая маховик мотора по часовой стрелке;
  • Открутите остальные винты распределителя зажигания. Первый крепеж был извлечен при снятии кронштейна оболочки троса привода заслонками;
  • Снимите ваш поврежденный трамблер.

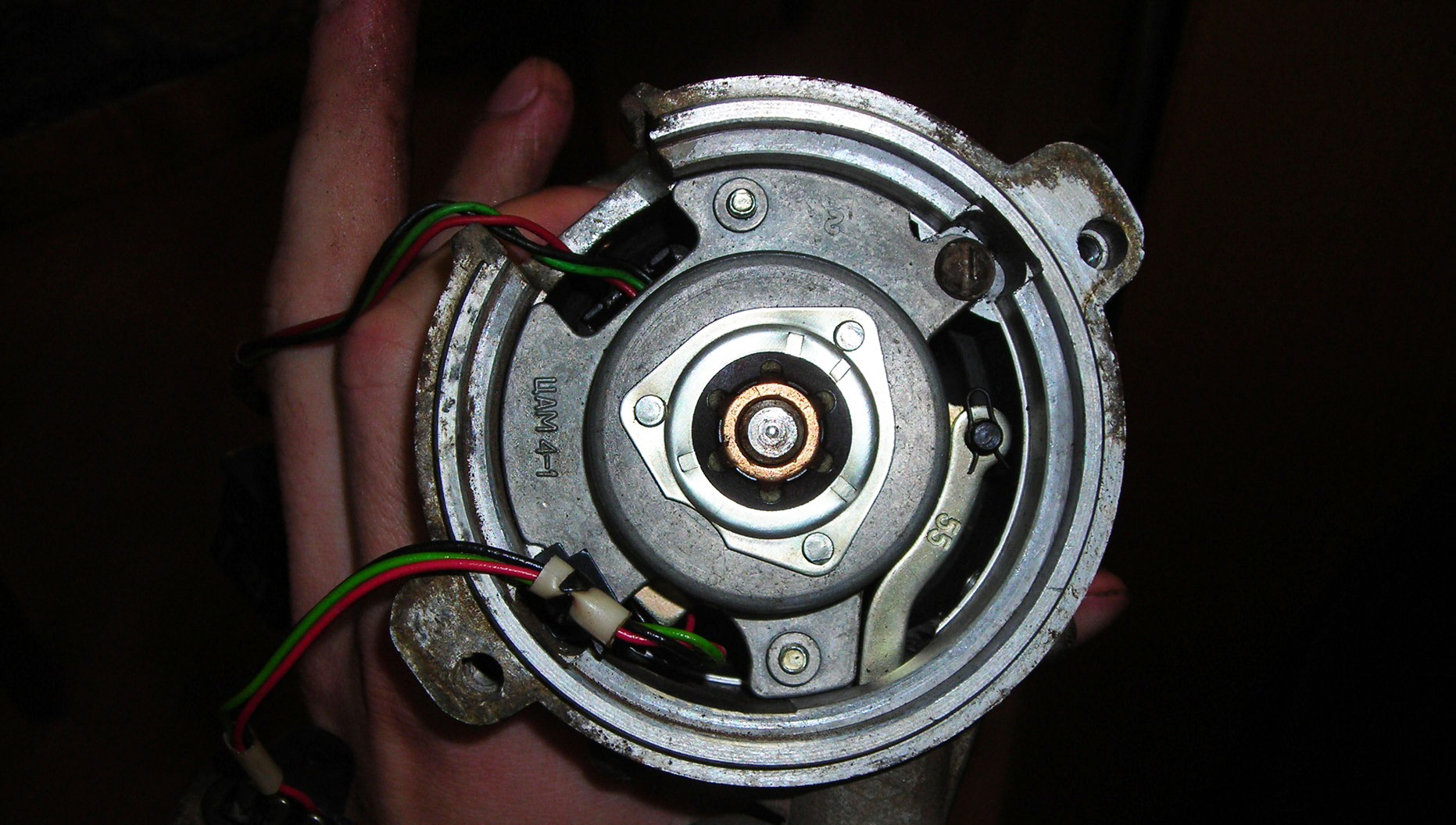

Разборка и ремонт

Достаточно часто ремонтные мероприятия с трамблером связаны с износом и необходимостью поменять сальники (муфта). Чтобы поменять сальник, а также остальные вышедшие из строя компоненты трамблера, предлагаем вашему вниманию соответствующую инструкцию, а также видео подсказки.

  1. Снимите крышку распределителя зажигания путем отщелкивания фиксатора.
  2. Снимите бегунок. Он протирается чистой ветошью и проверяется на предмет наличия механических повреждений. Если имеются сколы, трещины, элемент идет под замену.
  3. Бегунок должен плотно садиться на вал, что достигается за счет наличия пластинчатой пружины прижимного действия. Если она вытянулась или сломалась, замените.
  4. В корпусе бегунка находится резистор. Нормальное показание его сопротивления — 1 кОм. Замерив данные омметром, можно сделать выводы относительно работоспособности компонента.
  5. Снимите клемму низковольтной проводки. Для этого откручивается крепежный винт от корпуса.
  6. Снимите пластиковый экран, выполняющий функции пылезащиты.
  7. От датчика Холла идет питающий провод, удерживающийся лапками держателя. Отверткой лапки разжимаются, и провод извлекается. Далее нужно открутить пару крепежных винтов фиксации опорной пластины датчика Холла.
  8. Снимите вакуумный корректор. Только перед этим обязательно разъедините его с рычагом опорной пластины. Чтобы сделать такую операцию, аккуратно снимите стопорное кольцо со штифта.
  9. Следующий шаг — демонтаж пары винтов, которые держат корректор на корпусе трамблера.

Аналоговые/пропорциональные датчики для повышения стабильности и точности

Аналоговые измерительные приложения позволяют конечному пользователю мгновенно получать обратную связь о положении магнита. Аналоговый датчик Холла обладает высокоточным выходным сигналом с высоким разрешением.

Ранее аналоговые датчики Холла измеряли у магнитов плотность потока и в значительной степени зависели от внешней температуры. Так как в последние годы аналоговые технологии эффекта Холла развивались, теперь, вместо традиционной амплитуды поля, микросхема с датчиком Холла теперь измеряет угол поля, делая его намного менее чувствительным к изменениям температуры. Это улучшение позволяет датчику обеспечивать более стабильный аналоговый выходной сигнал в широком диапазоне температур.

Рассмотрим два типа датчиков Холла, которые могут быть выбраны для аналоговых измерительных схем:

Поворотный датчик Холла: преимущества и применение

Этот полупроводниковый датчик изменяет выходное напряжение при изменении магнитного поля. Он сочетает в себе измерительный элемента на основе эффекта Холла и электрическую схему, обеспечивающую аналоговый выходной сигнал, который соответствует изменению вращающегося магнитного поля без использования каких-либо движущихся частей. Этот датчик предлагает два варианта выходного сигнала: аналоговый или широтно-импульсно-модулированный (ШИМ). Устройство программируется таким образом, чтобы инженер мог связать определенное выходное напряжение или ШИМ сигнал с точной степенью поворота. При повороте до 360° доступны несколько точек программирования. Каждая программируемая точка представляет собой напряжение или ШИМ сигнал, который соответствует заданному углу магнитного поля. Это приводит к получению выходного сигнала, пропорционального углу поворота.

В отличие от механического и резистивно-плёночного поворотных устройств поворотный датчик Холла не испытывает механического износа или изменения значений сопротивления. Кроме того, он очень стабилен при нормальных рабочих температурах вплоть до +105°C. Результаты измерения угла поворота в диапазоне 0°–360° точно калибруются в соответствующем диапазоне выходного постоянного напряжения 0,5В–4,5В или коэффициента заполнения ШИМ сигнала 10–90%.

Поворотные датчики Холла становятся очень популярными для замены механических резистивно-пленочных потенциометров. Они используются в автомобильных и внедорожных приложениях, таких как определение положения клапана EGR в двигателях. Эти датчики также могут использоваться для определения положения поворотных ручек в приборах и бытовой технике.

Рисунок 3 – Поворотный датчик Холла, используемый в поворотной ручке стиральной машины

Линейный датчик Холла: преимущества и применение

Линейные датчики Холла похожи на поворотные датчики Холла, за исключением того, что они измеряют не угловое, а линейное движение магнитного поля. Датчик Холла программируется для выдачи заданного напряжения, пропорционального заданному расстоянию. Типы выходного сигнала у него такие же, как и у поворотного датчика Холла. Датчик измеряет линейное перемещение и относительный угол потока магнитного привода на расстоянии до 30 мм на каждую микросхему с датчиком Холла. Это дает в результате выходной сигнал, точно пропорциональный перемещению датчика.

Перед программированием выходных напряжений или значений ШИМ-сигнала, соответствующих относительному значению магнитного поля от магнита на приводе, датчик и привод могут быть помещены на место окончательного монтажа в устройстве, чтобы в процессе программирования учесть все магнитные воздействия от близлежащего окружения. Это позволит инженеру отрегулировать выходной сигнал датчика, поскольку в процессе программирования будут учтены любые шунтирующие, механические воздействия и воздействия посторонних магнитных полей.

Линейные датчики Холла часто используются в качестве датчиков контроля уровня жидкости. В этом применении датчик определяет положение движущегося поплавка с прикрепленным магнитом. Линейные датчики также полезны в более сложных конструкциях, таких как автомобильная коробка передач.

Методы проверки

Можно применить несколько методов диагностики датчика, расположенного на трамблере.

В зависимости от имеющихся средств и возможностей, автомобилист может своими руками проверить текущее состояние контроллера Холла, оценить его работоспособность и принять соответствующее решение о замене.

Как только вы заметили один или несколько из представленных симптомов, стоит взяться за проверку. Делать ее можно несколькими способами. Предлагаю рассмотреть их отдельно.

Клин клином

Самый простой и эффективный метод, который не потребует от вас вооружаться тестером или мультиметром. Но потребуется заведомо исправный аналогичный датчик Холла.

Суть диагностики до безобразия простая. Вы снимаете старый контроллер, устанавливаете на его место новый. Если после проведенной манипуляции симптоматика проходит и работа двигателя нормализуется, тогда просто оставляете новую деталь на месте. Если вы брали ДХ у товарища или соседа по гаражу, снимаете девайс, благодарите, и идете в магазин автозапчастей.

Вольтметр и мультиметр

Используя вольтметр или классический тестер, вам не составит труда проверить состояние устройства.

Думаю, тестером умеет пользоваться каждый автомобилист. Задача заключается в том, чтобы сделать замеры напряжения на выходе датчика.

Если ДХ находится в исправном состоянии, тестер выдаст значения в диапазоне 0,4-11 В.

Ровно точно так же применяют универсальный мультиметр. Нужно лишь выбрать на нем режим вольтметра.

Имитация датчика

Достаточно интересный и эффективный метод. Но тут придется немного поработать своими руками.

Принцип имитации заключается в следующем. Сначала извлеките из ДХ колодку, на которой идет 3 штекера. Далее запустите зажигание на автомобиле, после чего соедините 3 и 6 выходы между собой.

Если при такой манипуляции появилась искра, то вероятнее всего ДХ вышел из строя.

Без тестеров

Когда тестеры отсутствуют, проверку можно выполнить несколько иным методом.

Тут требуется провести пошаговые манипуляции:

  • подключается свеча зажигания к выводу провода от катушки;
  • соединяется резьбовая часть свечи с массой;
  • демонтируется каретка с датчиком;
  • подсоединяется разъем;
  • включается зажигание;
  • металлическим предметом проводится возле датчика;
  • при появлении искры на свечке ДХ исправен.

Только будьте предельно осторожными, занимаясь своими руками подобными манипуляциями.

Самодельный тестер

Из практически подручных материалов можно собрать аналог тестера.

Устройство для проверки состоит из обычного светодиода, сопротивления на 1 Ом и двух отрезков гибкой проводки, которые нужно припаять к ножке.

К 1 и 3 клеммам штекерной коробки ДХ подсоединяются провода. При правильно выбранной полярности светодиод должен загореться. Если нет, попробуйте поменять местами. Теперь нужно сделать следующее:

  • первый провод на первой клемме остается на месте;
  • на вторую клемму подключается провод с третьей клеммы;
  • поворачивается распредвал (с помощью стартера или вручную);
  • отслеживается поведение диода.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
