Основные неисправности системы зажигания

Как проверить датчик

Чтобы выяснить состояние датчика необходимо выполнить проверку элемента. Сделать это можно несколькими способами. Рассмотрим их:

1. Самым простым вариантом является установка заведомо исправного прибора, который можно взять, например, у знакомого по гаражу. Если при проверке проблема исчезнет и двигатель начнёт работать без перебоев, то придётся обратиться в магазин за покупкой нового датчика.

Видео: проверка датчика мультиметром

Проверку датчика Холла на ВАЗ 2107 можно выполнить и без прибора. В этом случае последовательность действий будет следующей:

1. Выкручиваем свечу зажигания на одном из цилиндров или используем запасную и подключаем её к высоковольтному проводу от катушки зажигания.
2. Резьбу свечи соединяем с массой кузова.
3. Снимаем датчик, подсоединяем разъем от коммутатора и включаем зажигание.
4. Проводим металлическим предметом, например, отвёрткой возле сенсора. Если искра на свече появилась, то проверяемый прибор исправен.

Проверка коммутатора

Здесь мы рассмотрим, как проверить коммутатор на ВАЗ 2106 с целью его дальнейшего использования. Необходимая проверка коммутатора осуществляется в случае подозрения на дефекты этого электронного устройства с использованием приборов — осциллографа и импульсного генератора сигналов прямоугольной конфигурации.

Величина резистентности на выходе генераторного устройства должна составлять 0,1 – 0, 5 КОм. Осциллограф лучше использовать двухканальный т.к. один канал применяется для замера генераторных характеристик, а II — для коммутаторных сигналов.

На коммутаторные контакты транслируются импульсы прямоугольного формата, аналогичные сигналам электронного устройства – распределителя зажигания

При этом частотность таких сигналов должна быть в лимитах 3 — 233 Гц, а коэффициент скважности (соотношение периода к длительности сигнала) должен составлять 3

Предельно высокое напряжение U max должно быть 10В, а предельно низкое U min — 0,4 В. Такой коммутатор ваз 2106 при корректной работе должен отображать геометрию импульсных значений, соответствующую показанию осциллографа.

Контрольные параметры: Для изделия 3620.3734 — соответствие напряжения 13,5 + 0,01 В и силы тока 7,5 — 8,5 А, а для Н1М-52 – пропорция должна составлять 13,5 + 0,2 В к показателям 8 — 9 А при временном интервале накопления 5,5 — 7,5 мс.

Для коммутатора зажигания ВАЗ 2106 ВАТ 10.2 отношение напряжения к силе тока подходит в виде пропорции 13,5 к 7,5 — 8,5 А при временном интервале накопления 5,5 — 7,5 мс.

При некорректной форме импульсных сигналов изделия могут возникать перебои с образованием форматных импульсов, либо оно может быть смещено по времени. Это будет приводить к перегреву мотора, что не позволит эксплуатировать его в полной динамике. Теперь автолюбители будут знать, как проверить коммутатор на «шестерке».

Проверку исправности можно посмотреть по такой схеме:

Схема работы БЗС Ваз 2107

Общая схема подключения коммутатора ВАЗ 2107 является составной частью общей схемы электрооборудования «шестерки».

Важно! Чтобы избежать выхода из строя коммутатора системы зажигания ВАЗ 2107 необходимо при включенном зажигании не рассоединять его от цепи и не снимать клеммы АКБ и при заведенной силовой установке. Также необходимо контролировать надежность контакта «массы» устройства к кузовной части автомобиля, дабы избежать создания предпосылок для выхода коммутирующего устройства из строя

Электронная система управления двигателем

Выявить дефект системы зажигания поможет компьютерная диагностика.

Подключив через диагностический разъём OBD-II автомобильный сканер, можно увидеть на его экране код ошибки.

Расшифровка подскажет адрес неисправной детали. Чаще всего «слабым звеном» является один из многочисленных датчиков системы или какая-либо другая деталь.

Диагностика системы зажигания с помощью осциллографа

С помощью мотор-тестера или автомобильного осциллографа можно точно установить причину неисправности системы зажигания в машине.

На экране этого контрольно-измерительного прибора отслеживается состояние высоковольтной осциллограммы.

Также мотор-тестером получится проконтролировать:

1. Величину напряжения полученной во время разряда искры.
2. Время действия искры.
3. Пробивное напряжение.

Полученная информация выводится на экран осциллографа. Она показывает рабочие характеристики свечей зажигания, других компонентов системы.

В зависимости от марки автомобиля меняются параметры осциллограммы. Разные системы зажигания требуют своих методов проверки осциллографом.

Выводы

Неполадки в системе зажигания, к сожалению, встречаются часто.

Порой это происходит во время дальних поездок вдалеке от дома или станций технического обслуживания автомобилей.

Чтобы обезопасить себя от подобного негатива, автовладельцу необходимо периодически проводить диагностику этого узла.

Профилактический осмотр на предмет выявления повреждений деталей, некачественных контактов обезопасит от возможных проблем с запуском силового агрегата.

Водителям машин рекомендуется держать в своём арсенале простейший контрольный прибор для измерения сопротивления, напряжения. Это поможет быстро найти неисправность и устранить её.

В сложных случаях нужно обратиться к квалифицированным работникам автосервисов. Их опыт, наличие технологичного оборудования разрешит оперативно восстановить работоспособность системы зажигания.

Как определить неисправность коммутатора зажигания

Введение в конструкцию автомобиля коммутатора зажигания, особенно на отечественных авто семейства ВАЗ, позволило повысить их надежность. И хотя первым серийным автомобилем с электронной системой зажигания был ВАЗ 2108, подобные устройства стали ставиться на многих других машинах, в первую очередь на классику. Однако использование такого достаточно сложного изделия привело к тому, что найти возникающую неисправность, а также проверить и отремонтировать коммутатор стало возможным по большей части только в условиях специализированных центров. Внешними признаками, свидетельствующими, что появилась неисправность, могут быть:

1. двигатель не заводится, искры на свечах нет;
2. мотор заводится, но глохнет через несколько минут;
3. мотор работает неустойчиво, если коммутатор заменить на заведомо исправный, дефект устраняется.

Самый простой способ выявить неисправность и проверить коммутатор, как уже отмечено, – установить заведомо исправный. Из-за достаточно низкого качества коммутаторов, поступающих на комплектацию автомобилей семейства ВАЗ, в том числе и ВАЗ 2108, водителям приходится возить с собой дополнительные коммутаторы для замены отказавшего. Однако существует и косвенный принцип оценки, позволяющий проверить работоспособность изделия и выявить его неисправность.

Для этого можно воспользоваться показаниями вольтметра в комбинации прибора. Надо включить зажигание, при этом стрелка установится посередине шкалы, а немного погодя качнется вправо (из-за отключения питания катушки при неработающем двигателе). Такое поведение стрелки свидетельствует, что неисправность в коммутаторе отсутствует. В том случае, когда вольтметра нет, чтобы проверить зажигание, потребуется контрольная лампа. Один ее конец присоединяется на массу, другой – к выходу катушки, соединенному с клеммой 1 коммутатора. Если включить зажигание, то при исправном коммутаторе через некоторое время лампа станет гореть ярче.

Однако, в некоторых случаях, неисправность зажигания не связана с отказом коммутатора. Надо проверить состояние проводов, в первую очередь контакт с массой и состояние разъемов. Также необходимо проверить датчик Холла.

Появление в конструкции автомобиля, в том числе и отечественного ВАЗ 2108, коммутатора напряжения, явилось закономерным результатом развития системы зажигания. Дальнейшим ее улучшением стало использование сначала двухканальных, а затем многоканальных коммутаторов для повышения эффективности работы. » alt=»»>

Самостоятельно проверить коммутатор 2109 на автомобиле ВАЗ , или попросту «девятке» – то, с чем рано или поздно может столкнуться каждый владелец этого отечественного авто.

Данный небольшой электрический прибор, выйдя из строя, делает эксплуатацию автомобиля затруднительной или и вовсе невозможной.

В нашем материале мы подробно разберем: что же такое этот самый коммутатор, зачем он нужен и как определить, исправен ли он?

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Подсос постороннего воздуха на холостых

Это – сложнее всего диагностируемая (без специальных
приспособлений) причина некорректной работы мотора. Неплотная посадка корпуса
воздушного фильтра, ослабевшая затяжка хомута патрубка в районе ДМРВ, слежавшиеся
уплотнения между ГБЦ и впускным коллектором – самые «узкие» места в системе
подачи воздуха в двигатель. «На глаз» можно обнаружить только значительный
дефект, а неплотно зажатый патрубок, или его микротрещину – только с помощью
подключения дымогенератора, либо вакуумного устройства.

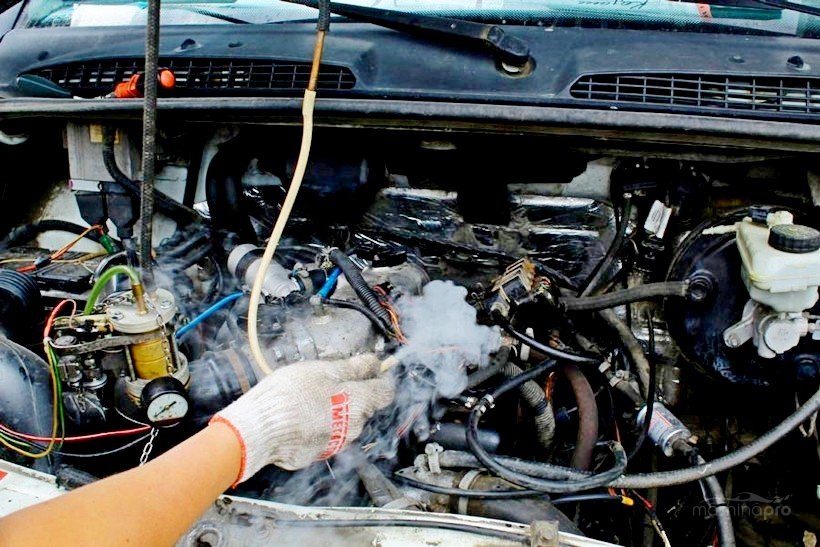

Проверка подсосов двигателя дымогенератором
Проверка подсосов двигателя
дымогенератором

Кроме впускной системы, авто, случается, троит на малых
оборотах по причине повреждения вакуумного шланга от усилителя тормозов (ГВУТ).
Он расположен крайне неудобно, поэтому при самостоятельной диагностике водители
о нем часто забывают.

Есть еще один неочевидный нюанс: подсос воздуха может идти из
выпускной системы. При сквозном повреждении низко висящего выпускного
коллектора (еще до первого из лямбда зондов) – образуется подсос воздуха,
влияющий на показатели кислородных датчиков, по которым ЭБУ производит
коррекцию впрыска топлива. Во время работы на холостых – разница в «нужном», по
«мнению» лямбды, и фактически потребляемом объеме топлива будет ощутимее.

Ответы знатоков

murzik99rus:

Коммутатор- прибор для согласования чего-то с чем-то. Катушка- прибор с обмотками.Кстати, в лебёдке тоже есть катушка.

Владимир Буланов:

комутатор подаёт импульс на катушку, катушка на трамблёр и свечи

N N:

Катушка круглая с одним толстым проводом и двумя тонкими, а коммутатор квадратный, алюминиевый, к нему подходит много проводов.

Ruslan:

Классическая катушка — обычный трансформатор с двумя обмотками: первичная работает с коммутатором и вторичная (повышающая) работает на свечи.Коммутатор — устройство, которое в нужные моменты коммутирует ток в первичной цепи катушки зажигания.

BL@cK13:

катушка-создает высокое напряжение коммутатор- предназначен для управления током первичной обмотки (ок) катушки зажигания

Александр Куликов:

На ЗИЛ 130 коммутатор стоит слева около педали сцепления, а катушка, она же «бобина» под капотом, и представляет из себя некоторое устройство цилиндрической формы, увенчанное усеченным конусом из которого торчит высоковольтный провод, который идет к распределителю зажигания, в просторечии «трамблеру»

Денис Карпов:

Коммутатор — электронный прибор, управляющий подаваемым на него сигналом. В автомобиле коммутатор управляет катушкой зажигания с помощью сигналов (импульсов), которые получает от датчика — распределителя зажигания.Катушка зажигания — повышающий трансформатор, который 12 вольт бортовой сети превращает в 10000 вольт для свечей зажигания. Но раз это трансформатор (преобразователь), то ток в нём должен быть либо импульсным либо переменным. Вот за импульсы как раз коммутатор и в ответе.

Константин Салифов:

Комутатор устройство распределяющее момент подачи искры по цилиндрам. (Цифровой аналог трамплёра). Высоковольтная катушка значительно усиливает напряжение которое подаётся на свечи. Генератор выдаёт недостаточное напряжение для формирования искры, для этого нужна катушка.

Наблюдатель:

Коммутатор-это устройство, при помощи которого можно производить коммутацию, то есть переключение каких-то входящих источников… К примеру: телефонный коммутатор на 100 абонентов, видео коммутатор, микрофонный коммутатор и т. д.

Алексей Лобанов:

реле такое отвечает за зарядку

Алексей Герасимов:

КОММУТАТОР (от лат. commuto — меняю) — электромеханическое, электронное или электронно-лучевое устройство (переключатель, выключатель, распределитель) , обеспечивающее выбор требуемой выходной электрической цепи и соединения с ней входной цепи. Выбор производится вручную либо автоматически. Простейшие электромеханические коммутаторы — рубильники, наборы электромагнитных реле, электромеханические искатели. Коммутатор входит в более сложные устройства, напр. телефонную станцию.

dixi2006:

Устройство (переключатель, распределитель) , обеспечивающее посредством включения, отключения и переключения выбор требуемой выходной цепи (цепей) и соединение с ней входной цепи (цепей),

РОМАН ТИШАКОВ:

юрий буланый:

Комутатор в авто-Датчик Холла поймал окошко, выработал слаботочный сигнал, этот сигнал пошел на комутатор, он его усилил по току, подал на катушку, катушка -один конец постоянно сидит при зажигании (допустим +),второй конец (минус) пришел с комутатора, пошла искра. Т. Е комутатор-усилитель сигнала по току для катушки.

Андрей Лащ*****:

Это прямоугольная херь к каторой идут провода с магнетто и и от каторой идут к катушке и фарам

Замена коммутатора зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится коммутатор системы зажигания? Его местонахождение очень простое, а всё потому что он находится в самом верху двигателя автомобиля, и добраться до него очень просто. Коммутатор расположен возле вакуумного усилителя, и крепится он к кузову автомобиля за счет двух гаек, что бы вы визуально знали его местонахождение, смотрите фото ниже:

Когда нужно менять коммутатор системы зажигания? При его выходе из строя, у двигателя могут выделяться следующие неисправности:

• Во-первых двигатель у автомобиля может работать не устойчиво, как на холостом ходу, так и при езде на автомобиле.
• А во-вторых очень часто может наблюдаться потеря приемистости автомобиля, проще говоря машина будет хуже ехать.

Как заменить коммутатор системы зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва скиньте «минусовую» клему с аккумулятора. (Как это сделать, вы сможете прочитать в статье: «Замена аккумулятора», в «первом» пункте)

2) Затем от коммутатора рукой отсоедините колодку проводов.

3) Следом гаечным ключом отверните две боковых гайки, которые крепят коммутатор к кузову автомобиля.

Примечание! Под левой гайкой будет располагаться клема «массы», и поэтому когда гайка будет откручена, отсоедините эту клему от коммутатора!

4) И в завершение операции, когда колодка будет отсоединена, а две боковых гайки будут вывернуты, снимите коммутатор с автомобиля.

Установка: 1) В начале установите новый коммутатор на своё место, и после чего заверните боковые гайки его крепления.

Примечание! Перед тем как вы начнёте заворачивать левую гайку, установите на то место где она будет завёрнута сперва клему «массы», и уже только после это закрутите левую гайку крепления!

2) Следом вставьте колодку проводов, в разъём нового коммутатора.

3) И после чего в завершение, установите клему «минус» которую вы снимали ранее, на аккумулятор.

Проверка коммутатора системы зажигания на исправность:

1) Для этого сперва отсоедините клему «К», от катушки зажигания, отвернув для этого гаечным ключом гайку, которая её крепит

(Обязательно в конце статьи прочтите пункт «Важно»)

2) Далее при помощи контрольной лампы, которая рассчитана на «12 Вольт», мощностью «3 Вт», проверьте катушку на исправность для этого:

• В начале подсоедините ранее отсоединенную клему, к контрольно лампе.
• И после чего другой контакт который идет от контрольной лампы, подсоедините на место клемы «К», на катушке зажигания.

А далее проворачивая двигатель стартером, проверьте загорается ли лампа или же нет.

Примечание! Если не загорается, то в таком случае замените катушку зажигания на новую!

Важно! На самых первых катушках зажигания вместо маркировки «К» рисовалась маркировка «+», и поэтому если на вашей катушке так и есть, то в таком случае отсоедините провод рядом с которым стоит маркировка «+» а не «К»!

Как проверить коммутатор ВАЗ 2108-2109

Всем горячий сибирский привет. Хочу поделиться с Вами о том, что коммутатор коммутатору рознь. Новый, только с магазина, может быть по параметрам хуже, чем заменённый старый, брошенный ранее в багажник. Так же покажу как коммутатор отвечает за мощность и длительность горения искры.

После выхода моих роликов на ютубе по ремонту, регулировке карбюраторов и диагностике инжекторных автомобилей. Мне стало поступать много вопросов. Что бы общаться с моими подписчиками и зрителями более тесно я стал вести эти стримы. Подписывайтесь. Нажимайте колокольчик. Задавайте свои вопросы — буду рад ответить на них более подробно чем в письменном виде.

Источники

• drive2.ru/l/564176184837932184/
• vaz-russia.com/remont-vaz-2108/zamena-kommutatora-zazhiganiya-na-vaz-2108-vaz-2109-vaz-21099.html
• twokarburators.ru/kommutator-vaz-2108-2109-21099/
• ladaautos.ru/vaz-2109/kak-mozhno-proverit-kommutator-vaz-2109.html

Как не опытному в авто ремонте хозяину понять в чем причина неполадок

Существуют несколько вариантов поломки, причина будет одна, хотя признаки разные:

1. Если датчик накрылся совсем, мотор заглохнет и дальнейший запуск невозможен, то же самое даст обрыв питания в цепи, поэтому для начала проверяем не пропало ли питание.
2. Двигатель запускается, однако вибрирует и работает не стабильно в режиме холостых оборотов.
3. Ощутимое снижение мощности мотора, а при разгоне наблюдаются провалы
4. Повышенный расход горючего

Вариант поломки номер один – выявляется проверкой цепи питания и выявлением неработающего элемента, замена естественно.

Второй вариант диагностировать труднее, поломка прочих элементов, и неполадки с зажиганием могут вызвать подобные же неприятности.

Если расход горючего увеличился, это может быть вызвано капризами лямбда зонда, датчика воздуха либо дроссельной заслонки. Эти неполадки тоже повышают расход горючего и вызывают нестабильность холостых оборотов.

Методы устранения

Чтобы правильно найти проблему и устранить ее, автомобилисту стоит необходимо обладать знаниями в конструкции двигателя и его систем, а также иметь инструментарий. Весьма незаменимым элементом, является время и руки, растущие из нужного места. Итак, теперь можно приступить к разбору процессов направленных на устранение неполадки.

Датчики и ЭБУ

Многие механики по ремонту автомобилей рекомендуют перед тем, как лезть в механическую часть проверить программное обеспечение и измерители, которых в современных автомобилях достаточно много.

Так, для начала стоит подключиться к электронному блоку управления двигателем и провести диагностику при помощи специального программного обеспечения. Владельцу транспортного средства потребуется кабель USB-машина, который называется K-line или OBD II, планшет и соответствующее ПО.

После подключения и определения автомобильного оборудования стоит провести диагностические операции. Если выявлена программный сбой, его необходимо удалить и восстановить работоспособность системы.

Какие датчики отвечают за нормальную работоспособность мотора, а также их выход со строя может привести к троению силового агрегата:

• Регулятор холостого хода. Если этот измеритель выходит со строя, то двигатель троит на холодную. В таком случае, мотор будет не только троить, но и плохо заводиться.
• Датчик массового расхода воздуха. Достаточно дорогая деталь в любом автомобиле. Зачастую, она не выходит со строя, а засоряется измерительная сеточка. Для восстановления работы необходимо почистить сеточку.
• Датчик положения коленчатого вала. Измеряет количество оборотов двигателя, чем регулирует подачу количества топливной смеси.
• Датчик температуры охлаждающей жидкости влияет на работу системы косвенно, но может повлиять и создать искусственное троение.

Топливо, а также компоненты его подачи

Неотъемлемым элементов образования воздушно-топливной смеси является — горючее. Так, недостаточно его количество приводит к образованию бедной смеси, а вот большое — к богатой, которая может заливать систему.

Первое с чего необходимо начать диагностику является — насос и фильтр. Засоренность элементов может привести к недостаточному количеству горючего поступающего на форсунки. Бензиновый насос находится под задним диваном, куда достаточно просто достаться, а вот фильтрующий элемент крепится на днище за правым задним колесом.

Форсунки — это топливный элемент, который совершает распыление топлива. Засоренность данного узла влияет на количество впрыскиваемого горючего в камеры сгорания. Поэтому, необходимо проводить диагностику довольно часто. Делается это при помощи специального стенда. В случае необходимости стоит заменить элементы.

Воздух

Элементы подачи воздуха достаточно важные, поскольку они влияют непосредственно на образование воздушно-топливной смеси. Так, засоренность дроссельной заслонки или ее подклинивание заставит автомобиль задыхаться, что проведет к эффекту троения или он будет глохнуть. Чтобы очистить данный узел необходимо демонтировать всю дроссельную заслонку. Очищается деталь при помощи жидкости для чистки карбюраторов.

Немаловажным элементом является воздушный фильтр. Если его давно не меняли или он засорился раньше времени, то может создаваться эффект троения. Чтобы устранить неисправность необходимо заменить грязную деталь, на чистый новый элемент.

Искрообразование

Последний узел, который участвует в нормальной работоспособности двигателя, является искрообразователь. В состав этого узла входят: свечи зажигания и высоковольтные провода.

Зачастую, из-за неправильной работы системы впрыска свечи зажигания либо прогорают или будут залиты бензином, что не дает возможность нормально поджигать топливо, поскольку между контактами нет пространства.

Чтобы диагностировать и устранить неисправность нужно выкрутить элементы. Для этого следует снять наконечники высоковольтных проводов со свечей. А далее, при помощи свечного ключа выкрутить элементы. Так, осмотрев каждую свечу можно определить, в каком она находится состоянии.

С высоковольтными проводами все проще. Их стоит демонтировать с подкапотного пространства. Для этого отсоединяем наконечники со свечей, а затем с катушки зажигания. Проверяются элементы при помощи мультиметра. На тестере необходимо поставить «промер» сопротивления и замерить каждый проводок. Показатель должен быть в районе 5 оМ. Если отклонение слишком большое, то провод подлежит замене.

Диагностика катушек зажигания

Катушки зажигания (КЗ) на автомобилях из строя выходят достаточно часто, из-за неисправности этих деталей мотор может совсем не запускаться или троить и не набирать обороты. Сразу следует отметить, что КЗ могут быть разными по конструкции – на более старых моделях шла одна круглая катушка цилиндрического типа, на современных ДВС устанавливаются:

• сдвоенные (по две КЗ) или монолитные модули с высоковольтными проводами и наконечниками;
• катушки для каждого цилиндра – такие модули зажигания устанавливаются непосредственно на свечи, и у них нет в/в проводов и наконечников.

Проверяются КЗ различными способами:

• внешним осмотром;
• омметром;
• осциллографом.

Часто катушки выходят из строя из-за перегрева, и на более старых моторах (например, ВАЗ «Классика») в результате обрыва или замыкания витков обмотки двигатель перестает запускаться, так как КЗ устанавливается на этих движках одна. На более новых авто при неисправной обмотке перестают работать только один или два цилиндра, и движок начинает троить.

Осматривать катушку следует очень внимательно – на токоизоляционных ее частях не должно быть следов прогара, а также присутствовать трещины. Если наружные дефекты обнаруживаются, деталь подлежит обязательной замене – в любом случае она уже долго не прослужит.

Проверить целостность обмоток КЗ можно с помощью омметра:

• на первичной обмотке прибор должен показывать в пределах одного Ома;
• на вторичной обмотке сопротивление колеблется в пределах от 5 до 20 КилоОм.

Показатели для различных моделей КЗ могут отличаться, для каждой марки существуют свои параметры. Но по сопротивлению исправность детали определить не всегда удается, более точно это можно выяснить при помощи осциллографа или путем ее замены на заведомо исправную запасную часть.

Общие неисправности

Неисправности системы зажигания в общем счете можно разделить на такие категории:

1. Когда двигатель не удается запустить.
2. Когда двигатель не развивает полной мощности.
3. Когда в работе двигателя присутствуют перебои.

Что касается первого типа, то это такие неисправности:

• Повреждение провода, соединяющий модуль зажигания и реле питания;
• Выхождение из строя реле питания;
• Окисление или же неплотное нахождение в гнездах наконечников проводов;
• Нарушение изоляции или загрязнение проводов;
• Изменение зазора между электродами свечей или их замасливание;
• Неисправность в модуле зажигания;
• Выход из строя контроллера, в результате чего импульсы перестали поступать на модуль;
• Выход из строя, неправильная установка или оборванные провода датчика, регулирующий положение коленчатого вала;
• Повреждение контактного уголка датчика;
• Утечка тока в связи с трещинами и прогарами, которые появляются на крышке или датчике, а также с накоплением влаги и нагара на внутренней части крышки;
• Прекращение работы электромагнитного клапана от карбюратора в связи с разрывом провода, который соединяет его с контроллером;
• Выход из строя контроллера;
• Выход из строя коммутатора;
• Неисправность в выключателе;
• Неправильная установка элемента зажигания;
• Повреждение катушки.

Ко второй категории принадлежат такие типы основные неисправности системы зажигания:

1. Неправильно установлен момент зажигания.
2. Ослабление пружины регулятора или заедание его грузиков.
3. Изменение формы импульсов на первичной обмотке коммутатора, в чем выражается одна из главных причин его неисправности.
4. Повреждение шланга, задача которого заключается в соединении выхлопной трубы и датчика абсолютного давления.
5. Выход из строя ранее упомянутого датчика.
6. Оседание топливного конденсата на стенках шланга.
7. Прекращение реагирования контролера на изменения сигналов от датчика.
8. Неисправности в работе датчиков по температуре.
9. Повреждение провода, соединяющий контролер и датчики.

И, наконец, к третьей категории общих неисправностей относятся:

• Выход из строя контролера или модуля зажигания;
• Повреждение, окисление или ослабление крепления проводов высокого уровня напряжения;
• Замасливание свечей, скопление на них нагара и образование трещин;
• Изношенность электродов;
• Слишком раннее и позднее зажигание;
• Образование чересчур большого зазора между электродами свечей;
• Ослабление пружин грузиков регулятора;
• Изношенность контактного уголка;
• Повреждение крышки датчика;
• Неисправность коммутатора;
• Подгорание центрального контакта ротора;
• Возникновение трещин, других повреждений и нагара на крышке датчика и роторе.

Это были перечислены основные неисправности системы зажигания. Теперь более подробно по каждой системе (бесконтактной и электронной).

Октан-корректор

Это устройство позволяет механически изменять УОЗ в зависимости от используемого топлива (октанового числа) или его качества. Увидеть корректор можно на приведенном рисунке.

Фактически, это две пластинки, одна установлена на трамблер и имеет стрелку, другая крепится на двигатель, и на ней нанесены риски. Меняя их положение по отношению между собой, можно механически установить нужный угол зажигания. Требуется это главным образом при использовании разных сортов бензина.

Бесконтактные системы и датчик Холла в трамблереТот трамблер, что описан выше, является классическим вариантом и долгие годы использовался на всех авто, и семейства ВАЗ в том числе, таких как 2109, 2106, 2107, 2108. Однако по мере развития электроники стали появляться коммутаторы напряжения, в которых сигнал прерывателя применялся не для коммутации катушки зажигания, а для управления электроникой. В дальнейшем трамблер лишился механического прерывателя, ему на смену пришел датчик Холла.

Используемый датчик Холла имеет достаточно простую конструкцию. Да, надо напомнить, что датчик Холла – это элемент, который реагирует на магнитное поле. Поэтому конструкция датчика с использованием элементов Холла основывается на этом принципе. Для этого на пластине располагается непосредственно датчик Холла, на другой стороне – постоянный магнит, а между ними – вращающийся металлический экран, в котором сделаны специальные щели.

Когда экран перекрывает поле от установленного магнита, датчик Холла на выходе имеет нулевое напряжение, когда вместо сплошного экрана открываются окна, то датчик Холла формирует на выходе высокое напряжение. Эту сформированную последовательность импульсов трамблер передает на коммутатор напряжения, и он управляет катушкой зажигания.

В свое время подобная система была реализована во многих машинах, ВАЗ 2109, 2106, 2107, 2108 не составили исключения.

Отличие от маршрутизатора

Маршрутизатор или роутер – работает примерно так же как и коммутатор, но при этом в своем арсенале имеет полноценную операционную систему. За счет этого маршрутизатор имеет более гибкую систему настройки сети, также у маршрутизатора есть возможность раздавать сетевые настройки подключенным сегментам (по-другому функция DHCP).

Роутер имеет возможность фильтровать трафик, настраивать пропускную способность, а также работать с внешней глобальной сетью – интернет. В таком случае маршрутизатор выступает как управляемый шлюз между двумя сетями. При этом аппарат будет иметь два IP адреса:

• Внешний – обычно выдается провайдером;
• Внутренний – чаще задается заводскими настройками, но его также можно переписать. Самые популярные адреса: 192.168.1.1 и 192.168.0.1.
