Как проверить крышку расширительного бачка системы охлаждения двигателя?

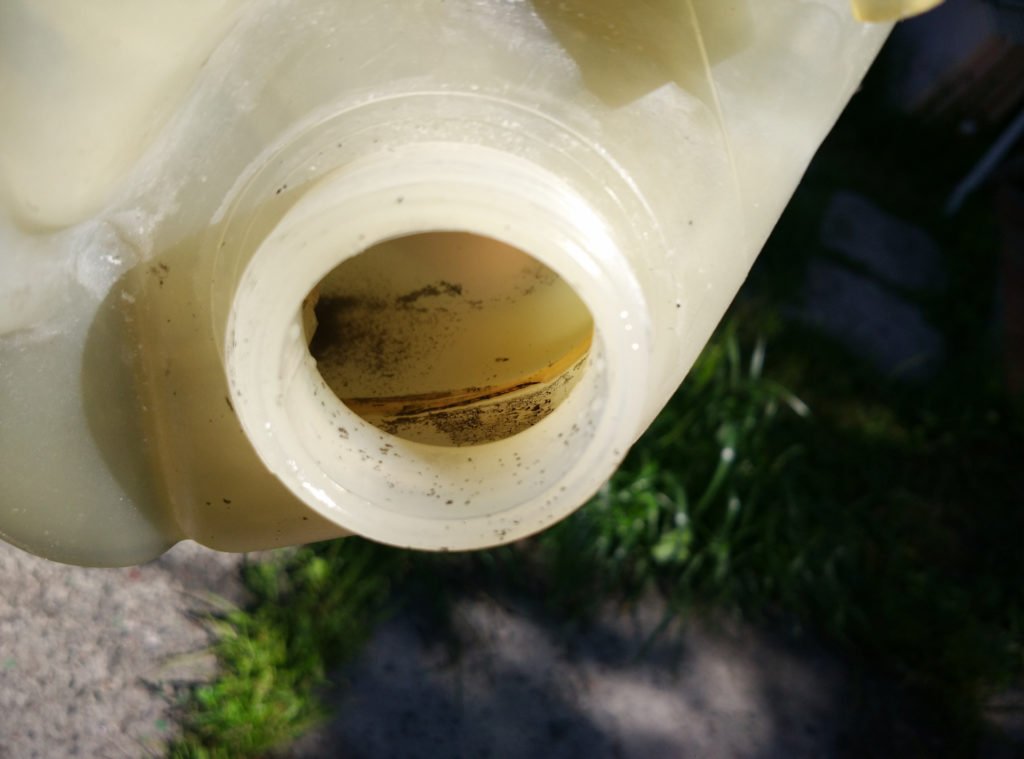

Чем отмыть расширительный бачок внутри

Расширительный бачок системы охлаждения по мере эксплуатации может быть загрязнён, причём не только снаружи, но и внутри. Если с внешней стороны отмыть ёмкость не так уж сложно, то изнутри очистить её довольно проблематично. Загрязнения бывают разного характера: осадок, накипь, масло и т. п., в результате чего может быть не виден даже уровень жидкости в сосуде. Чтобы устранить загрязнение, прежде всего, ёмкость нужно снять с автомобиля. В зависимости от конструкции, корпус может разделяться перегородками, что усложняет процесс чистки. Через отверстие пробки грязь можно попытаться удалить подручными инструментами, например, намотав на деревянную палочку ветошь, просунуть её внутрь и вытереть грязь.

Иногда возникает необходимость в чистке бачка расширения в результате его загрязнения. Для этих целей можно использовать как подручные средства и материалы, так и специальные жидкости

В зависимости от типа загрязнения может помочь лимонная кислота, стиральный порошок, керосин или уайт-спирит. Есть ещё один вариант — смесь порошка, бензина и тёплой воды, которую заливают в бачок, закрывают отверстия и оставляют на сутки. Периодически ёмкость нужно взбалтывать. Некоторые автолюбители насыпают в сосуд немного песка и, путём встряхивания производят очистку, но добиться идеальной чистоты удаётся далеко не всегда. Если ничего из перечисленного не помогло, прибегают к применению современных химических средств, разнообразие которых на сегодняшний день удовлетворит потребности любого автовладельца.

Расширительный бачок системы охлаждения относится к надёжным деталям. Однако бывают случаи, когда с ёмкостью возникают неполадки. Чтобы не пришлось прибегать к преждевременной замене бачка, рекомендуется периодически выполнять проверку крышки на работоспособность клапанов. При исправной детали удастся избежать разрыва корпуса от высокого давления.

Источник

Устройство и принцип работы

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.

В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

• жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
• уплотнительной резинки под крышку;
• механизма впускного клапана;
• механизма выпускного клапана;
• двух клапанных мембран в виде прорезиненых тарелок;
• корпуса крышки, где располагаются клапанные механизмы.

Функциональное назначение крышки радиатора заключается в регулировании давления охлаждающей жидкости в системе охлаждения ДВС. Поэтому система перепускных клапанов предназначается для эксплуатации в диапазоне температур от нижней точки в -40⁰ C до верхней в +125⁰ C. Нижняя точка обусловлена минимальной зимней температурой окружающего воздуха, а верхняя – пределом кипения охлаждающей жидкости при избыточном давлении в 100 кПа. То есть: -40⁰ C – это температура замерзания тосола и антифриза, а +125⁰ C – их точка кипения при небольшом избыточном давлении. Для воды эти приделы температур будут лежать соответственно от 0⁰ C до +105⁰ C.

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

1. При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
2. Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
3. После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Третий способ

Удаление воздушной пробки из системы охлаждения возможно и третьим способом:

1. Устанавливаем автомобиль на возвышенность под небольшим углом.
2. Фиксируем ручник в верхнем положении, для безопасности не будет лишней установка упоров под задние колеса.
3. Убеждаемся, что крышка радиатора находится выше всех остальных частей системы охлаждения.
4. Запускаем мотор и даем ему проработать в течение 15 минут.
5. Демонтируем две крышки: одну с бачка, другую с радиатора.
6. Несколько раз жмем на педаль газа, после чего восполняем уровень ОЖ в радиаторе.

Вот таким простым способом можно избавиться от назойливой пробки. В последнем способе также можно легко определить наличие завоздушенности по характерным пузырькам.

Работа клапана

Кроме того, после того, как двигатель остынет и ОЖ начинает уменьшаться в объёме, открывается атмосферный клапан – для впуска воздуха, во избежание возникновения излишнего разрежения в системе.

Для того, чтобы в полной мере оценить роль крышки расширительного бачка, необходимо подробнее ознакомиться с тем, как избыточное или недостаточное давление влияют на состояние не только системы охлаждения, но и двигателя в целом.

Чем опасен избыток или недостаток давления?

Чрезмерное воздействие изнутри на детали системы охлаждения способно, как минимум, привести к срыванию со штуцеров патрубков. Но могут быть и худшие последствия – разрывание корпуса термостата или расширительного бачка. Бывали также случаи разгерметизации радиаторов охлаждения двигателя или отопителя, а также прорыв паров через прокладку ГБЦ.

Пагубное влияние низкого давления не столь очевидно. Но именно оно приводит к закипанию антифриза.

А кипение не только нарушает теплоотвод от деталей, но и вызывает их кавитационную эрозию, то есть вырывание частиц металла с поверхности. Поверхность деталей становится как бы изрытой, что со временем становится причиной их разрушения.

В «зону риска» попадают такие дорогостоящие части мотора, как блок цилиндров и головка.

Если не будет открываться атмосферный клапан при охлаждении антифриза, то в системе охлаждения возникнет разрежение, достаточно сильное для того, чтобы спровоцировать подсос воздуха через уплотнительные прокладки, соединения патрубков со штуцерами и пр. Попавший в систему воздух образует паровоздушные пробки, «запирающие» трубопроводы и нарушающие циркуляцию ОЖ.

Резюмируя вышесказанное, можно кратко сформулировать ответ на вопрос о том, что будет если неисправна крышка расширительного бачка:

1. Разрушение элементов системы охлаждения.
2. Уменьшение срока службы некоторых узлов и агрегатов двигателя.
3. Нарушение циркуляции ОЖ.

Признаки неисправной пробки

Характерным признаком поломки предохранительного клапана, не «запирающего» расширительный бачок, является преждевременное (при температуре около 100°С) закипание антифриза, «выбрасывающегося» в бачок.

Иногда может идти пар из под капота, охлаждающая жидкость выплескивается на горячий выпускной коллектор. При этом стрелка температуры двигателя находится в зеленой зоне.

Но такое явление может быть вызвано также прогоранием прокладки ГБЦ и заклиниванием клапана термостата, из-за чего ОЖ не поступает в радиатор. Для того, чтобы установить работоспособность термостата, на ощупь проверьте верхний и нижний патрубки радиатора – они должны быть горячими.

Если «пробита» прокладка ГБЦ, то верхний патрубок станет твёрдым, как накачанная велосипедная шина – от избытка паров. Пробой прокладки также сопровождается повышенной дымностью выхлопа – из глушителя будет вырываться белый пар.

Также на некоторых иномарках, при откручивании крышки клапан отламывается и застревает в бачке. Этот факт указывает, что ваккумный клапан перестал работать. Пришло время заменить пробку.

Разбор крышки

Сам процесс не требует даже сопровождающих фотографий, поскольку, как уже было сказано, в конструкционном смысле эта деталь ничего сложного из себя не представляет.

Если пробка не новая, а уже стоящая на бачке, для ее проверки первым делом следует ее выкрутить. Делать это лучше, когда мотор и система охлаждения полностью остынут.

Небольшой плоской отверткой поддевается, после чего снимается резиновый уплотнитель в виде кольца;
Аналогично поддевается и удаляется кожух, находящийся внутри

Делать это следует осторожно, придерживая, чтобы при работающей пружине кожух не выстрелил вам в глаз;
Изучаются внутренности. Если сама пружина жива, снимается и она, и маленький клапан, после чего вычищается вся грязь, накопившаяся в крышке

Народные умельцы советуют для этих целей использовать простую мыльную воду и ватные палочки для ушей;
И прочищенная, и совершенно новая пробка нуждаются в проверке на работоспособность, поскольку даже только с завода крышки могут нуждаться в доработке.

Основные неисправности охлаждающей системы двигателя

Как выполняется замена радиатора охлаждения лады калины

Система охлаждения двигателя автомобиля состоит из большого количества отдельных ее частей — радиатора, вентилятора, системы патрубков, датчиков. При некорректной работе хотя бы одного элемента хуже начинает работать вся система. Поэтому причиной поломки может быть:

• Засорение радиатора. Именно этот элемент предназначается для принудительного отвода тепловой энергии из двигателя. Если он засоряется снаружи (большое количество пыли и грязи попадает на его слоты) либо внутри (сердцевина забивается значительным количеством ржавчины и осадком с жидкости), то эффективность работы узла резко снижается. Соответственно, радиатор, как и всю систему охлаждения, необходимо периодически чистить как снаружи, так и изнутри с использованием специальных очистителей либо подручных средств.
• Неисправная помпа. По этой причине в системе охлаждения появляется либо течь из-под подшипника насоса охлаждения, либо нарушается циркулирование жидкости по рубашке охлаждения. Причин выхода насоса из строя несколько. Среди них банальный износ его лопастей либо внутренних частей, ослабление привода, нарушение герметичности. Зачастую на металлических крыльчатках можно наблюдать коррозию, а пластмассовую банально срывает и она проворачивается.
• Некорректная работа термостата. Основная задача этого узла состоит в том, чтобы блокировать поток антифриза или тосола в радиатор до тех пор, пока двигатель достаточно не прогрелся. На большинстве автомобилей он открывается только тогда, когда температура охлаждающей жидкости достигнет +87… +95°С. Соответственно, при его выходе из строя двигатель будет очень долго нагреваться, особенно в холодную погоду. Если термостат заклинил и не открывается вовсе, то температура в системе будет выше нормы вплоть до кипения. Когда открыт постоянно, то температура ниже нормы.
• Неисправность вентилятора охлаждения. В зависимости от типа его привода может быть много своих причин. Например, у вентилятора, приводимого в движение механически, может ослабеть натяжка привода. Если привод электрический, то причиной его отказа может быть неисправное термореле либо приводной электродвигатель. Если же привод гидравлический, то причина, скорее всего, кроется в недостаточном давлении (низком уровне) масла в системе.
• Разгерметизация системы. Утечка охлаждающей жидкости может быть в самых разных местах. Например, на патрубках, местах их соединений (на хомутах), в корпусе радиатора, на помпе, рубашке охлаждения головки блока цилиндров. В случае прогорания прокладки ГБЦ происходит смешивание охлаждающей жидкости с моторным маслом. Это не только приводит к снижению уровня антифриза, но и ухудшению характеристик масла, что оказывает дополнительную нагрузку на двигатель.
• Неисправность датчика температуры. Информация от него поступает на электронный блок управления, и на ее основании ЭБУ отдает команды на формирование оптимальной топливовоздушной смеси, включение/отключение вентилятора системы охлаждения и другие команды. Проверить датчик температуры можно с помощью мультиметра.
• Низкий уровень охлаждающей жидкости. Даже если система охлаждения полностью герметична и в ней нет мест утечек, то все равно со временем уровень антифриза в ней падает. Это случается по причине его испарения. Процесс этот достаточно долгий, однако автовладельцу необходимо периодически контролировать соответствующий уровень и при необходимости добавлять либо полностью менять охлаждающую жидкость, если подошел конец срока его эксплуатации.
• Негерметичность клапана пробки радиатора. В этом случае давление в системе охлаждения будет ниже нормы. Из-за этого жидкость будет кипеть даже при работе двигателя на холостом ходу. Также происходит сброс охлаждающей жидкости в расширительный бачок, но только после остановки двигателя. Также будет наблюдаться большой расход антифриза.

Еще одной неисправностью можно считать использование антифриза с неподходящими параметрами, например, обычной воды. Как известно, на морозе она кристаллизуется, что обычно приводит к механическим поломкам элементов системы охлаждения. Поэтому выбирать антифриз нужно в соответствии с требованиями автопроизводителя.

Как проверить работу крышку радиатора

Проверить исправность крышки радиатора можно несколькими методами. Для этого нужно следовать представленному ниже алгоритму.

• Визуальный осмотр. В первую очередь необходимо визуально проверить состояние крышки. В идеале она не должна иметь механических повреждений, сколов, вмятин, царапин и так далее. Если имеют место перечисленные повреждения, то рано или поздно на их месте возникнет очаг коррозии, который будет постоянно расширяться. Такую крышку можно или зачистить и покрасить заново, или поменять на новую. Второй вариант предпочтительнее.
• Проверка пружины. Конструкция каждой крышки радиатора подразумевает наличие пружины, которая служит частью предохранительного клапана. Для проверки нужно сдавить ее пальцами. Если она сдавливается очень легко — значит, она негодная, и ее нужно заменить (в случае, если крышка разборная). Однако чаще всего крышки являются неразборными, поэтому она полностью подлежит замене.
• Проверка атмосферного клапана. Для проверки его нужно потянуть и открыть. Далее отпустить и проверить, чтобы он полностью закрывался. Также в процессе проверки нужно обязательно проверить седло клапана на предмет наличия в нем грязи или отложений, которые могут появиться в процессе испарения старого антифриза. Если грязь или отложения имеются, то вариантов два. Первый — попробовать почистить седло. Второй — заменить крышку на новую. Однако все зависит от степени загрязнения внутренней поверхности вакуумного клапана.
• Проверка срабатывания клапана. Для этого необходимо воспользоваться специальным прибором. О нем чуть далее.

Существует так называемый «народный» метод проверки состояния крышки радиатора. Он заключается в том, чтобы на прогретом (включенном) двигателе пощупать патрубок радиатора. Если давление в нем есть, значит, крышка держит, а если патрубок мягкий — значит, клапан на ней пропускает.

Однако встречается и описание еще одного «народного» метода, который на самом деле некорректен. Так, утверждается, что необходимо сдавливать рукой верхний патрубок, одновременно с этим наблюдая повышение уровня жидкости в расширительном бачке. Или, аналогично, демонтировав конец отводного патрубка наблюдать, как антифриз будет вытекать из него. Дело в том, что столб жидкости приподнимает седло клапана лишь в ситуации, когда давление от силы сжатия будет гораздо больше. На самом же деле жидкость при возрастании давления давит во всех направлениях, и будет приподнимать перепускной клапан лишь «на излишках». И давление охлаждающей жидкости распространяется по всем каналам, а не только в одном конкретном (к седлу).

Проверка крышки подручными средствами

Проверить работу перепускного клапана достаточно просто. Для этого нужно отсоединить любой небольшой патрубок системы охлаждения на двигателе, например, подогрев заслонки или коллектора. Далее необходимо с помощью компрессора с манометром (чтобы знать точное подаваемое давление) необходимо подавать воздух в систему. Значение давления, при котором срабатывает клапан, будет легко определить по шипению и бульканию, исходящему из элементов системы охлаждения

Обратите внимание, что в конце процедуры нельзя резко сбрасывать давление. Это грозит тем, что при открывании крышки антифриз может выплеснуться под давлением. В нормальных условиях для предотвращения этого и предназначен атмосферный клапан

В нормальных условиях для предотвращения этого и предназначен атмосферный клапан.

Из расширительного бачка жидкость попадает в радиатор через обратный клапан. Он удерживает давление со стороны радиатора, однако спокойно открывается в случае, если там имеется полный вакуум. Проверка его проводится в два этапа:

1. Пальцем нужно попытаться приподнять пятачок клапана. В идеале он должен передвигаться с минимальным усилием (без механического сопротивления).
2. На холодном двигателе, когда в радиаторе нет избыточного давления необходимо установить пробку на ее посадочное место. Далее отсоединить трубочку, идущую на расширительный бачок системы охлаждения и через попробовать «надуть» радиатор. Клапан рассчитан на небольшое давление, поэтому у вас наверняка получится вдуть в радиатор небольшое количество избыточного воздуха. Это можно проверить, открутив крышку радиатора вновь. При этом должен быть слышен характерный шипящий звук исходящего из него воздуха. Вместо рта также можно использовать компрессор с манометром. Однако нужно следить, чтобы давление росло не резко.

Задачи крышки

Исправность клапанной крышки от расширительного бачка непосредственно влияет на работоспособность всей системы охлаждения силового агрегата.

При работе мотор греется, что вполне естественно и всем прекрасно понятно. Когда двигатель нагревается, антифриз отбирает часть этого тепла, чтобы не происходил перегрев ДВС. Когда сама ОЖ нагревается, она увеличивается в объеме, то есть расширяется, и параллельно растет внутреннее давление в системе. Чем горячее двигатель, тем в системе охлаждения выше давление. Дабы избежать разрывов патрубков и самого бачка, радиатора и прочих компонентов, по которым проходит антифриз или тосол, используется клапанная крышка.

Очень важно не просто правильно закручивать пробку, но и периодически проверять ее на работоспособность. Если требуется ремонт или замена, они проводятся при проявлении первых же признаков проблем

Крышка служит не только как защита от избыточного давления. В конструкции предусмотрены два клапана, либо один, но сочетающий в себе обе функции. Один клапан служит для сброса избыточного давления, а другой для его нагнетания.

Чтобы мотор работал корректно, ему следует поддерживать рабочую температуру. Обычно она находится в диапазоне от 95 до 120 градусов. Зависит от конструктивных особенностей самого двигателя. При таких температурных показателях расширение ОЖ происходит примерно на 20-30%. Это приводит к появлению избыточного давления. А нормальным давлением считается 1,1-1,5 атмосферы. Клапанная крышка расширительного бачка при необходимости выводит из системы лишнее давление, либо же нагнетает, чтобы внутри не образовывался вакуум, патрубки не сжимались и шланги не переставали циркулировать антифриз.

Если пробка работает корректно, двигатель будет функционировать при оптимальной температуре и с нормальным рабочим давлением. Если же нет, последствия неисправности могут оказаться губительными для ДВС. И виной всему обычная крышка.

Подведем итоги

Рассмотренные нами приемы модернизации вполне под силу малоопытным владельцам, теперь вы знаете, как проверить крышку расширительного бачка. Здесь затраты минимальны, а перечень действий прост и понятен. Идентичные проблемы в контуре охлаждения могут возникать не только в Лада Калина, но и в иных моделях от «АвтоВАЗа», поэтому доработка крышки будет уместна и позволит повысить функционал и эффективность системы. Также рекомендуем определиться с тем, какая лучше крышка.

Благодаря такой нехитрой модернизации владелец достигает повышения ресурса элементов в системе охлаждения. Доработанный клапан позволяет не только обеспечивать достаточную пропускную способность в обоих направлениях, но и надежно предохраняет все изделие от обмерзания, что весьма актуально для суровых отечественных климатических условий большинства регионов.

https://youtube.com/watch?v=m6WfjD1LpHs

В интернете часто встречается вопрос, как проверить крышку расширительного бачка самостоятельно

И действительно эта крышка является важной деталью для обеспечения работоспособности всей машины. Почему?! Представите себе, что на крышке расширительного бачка появились трещины или сорвана резьба

Соответственно та охладительная жидкость (тосол, антифриз, дистиллированная вода) которая залита в системе, начинает подтекать или испаряться. И спустя немного времени ее становится недостаточно для поддержания нормальной, рабочей температуры двигателя. Вследствие чего двигатель перегревается и выходит из строя.

Как проверить крышку расширительного бачка? Рассмотрим этот вопрос более подробно. Существует несколько разновидностей крышек, в зависимости от марки и модели машины — пластмассовые, железные и сочетающие оба этих материала. Соответственно в первую очередь открутите крышку от бочка и осмотрите ее визуально на наличие потертостей, трещин, ржавчины и степени износа. Посередине в пробочной нише находится пружина. Проверьте ее состояние. Для этого сожмите с двух сторон пальцами.

Если сопротивление пружины не велико и вы с легкостью ее сжали, она вышла из строя. Пружина необходима для удерживания жидкости в момент закипания. Если она слабая, то крышку попросту сорвет и тем самым можно повредить и другие запчасти под капотом, а то и сам капот.

Следующий этап проверки, необходимо открыть вакуумный клапан и убедиться в его полноценном закрывании во время опускания. Затем следует протестировать седло, которое расположено под пробкой на появление пыли или грязевых скоплений. При необходимости очистите его влажной тряпкой или губкой. Зимой нужно после очищения продуть его от остатков воды.

Для проведения следующего этапа проверки, вам потребуется специализированный тонометр, для измерения давления под крышкой расширительного бочка. Завинтите насос на пробку и согласно инструкции проверьте давление.

Увеличивайте давление, пока значение на тонометре не остановится. Следует помнить, что давление открытия клапана должно соответствовать значению (85—110) килопаскаля, а при его закрытии 85 килопаскаля. Если ваш прибор показывает давление существенно ниже 79 килопаскаля, то пробку расширительного бачка следует поменять.

При помощи этого прибора, возможно, проверить на наличие неисправностей и систему охлаждения. Самой явной причиной является: течь антифриза или тосола. Для проверки установите тонометр на горлышко расширительного бачка. Далее создайте давление до 0,12 миллипаскаля и проверьте, чтобы тонометр показывал это значение на протяжении 10 секунд. Если цифры отличаются, соответственно ищите место течи. Его легко обнаружить по потекам на деталях.

Если проведя данную самостоятельную проверку, вы обнаружили не пригодность крышки

Отнеситесь к приобретению новой пробки с особым вниманием. Возьмите старую с собой в авто магазин и согласно ее маркировке выберите подходящую

Ведь многие заглушки, отличаются друг от друга, даже есть марка, и модель машины совпадают, внимательно посмотрите на год выпуска!

Если вы внимательно прочитали статью, то для вас вопрос, как проверить крышку расширительного бачка, больше не актуален. Внимательно следите за ее состояние во избежание более существенных поломок в системе охлаждения и моторном отсеке. Не забывайте проводить ежедневное техническое обслуживание, а именно проверять уровень охлаждающей жидкости в системе и при необходимости доливать тосол или антифриз. Пусть ваш автомобиль приносит вам и вашим близким радость при каждой поездке. Удачи на дорогах и ни гвоздя, ни жезла.
