Возможные неисправности системы зажигания, их причины и методы устранения ваз 2107 жигули

Конструкция трамблера

Схема трамблера предполагает наличие таких элементов, как:

Схема трамблера построена для того, чтобы в определенный момент прерыватель размыкал первичную цепь зажигания, в результате чего создается ток высокого напряжения во вторичной обмотке катушки зажигания. Через распределитель, этот ток передается на свечи в определенных цилиндрах. Регуляторы автоматически корректируют момент опережения зажигания, который зависит от текущего режима работы мотора.

Прерыватель трамблера является электромеханической деталью и состоит из следующих частей:

Вал прерывателя состоит из двух основных частей. На одной из них в зависимости от типа прерывателя устанавливаются кулачки, по числу равные количеству цилиндров в двигателе. Такое устройство трамблера не является слишком надежным, поскольку большое количество контактов, а также наличие подвижных частей приводят к регулярным проблемам с данным узлом.

Устройство трамблера, а также его применение в целом, являются устаревшими с точки зрения современного электрооборудования, однако в нашей стране карбюраторных двигателей все еще очень много, поэтому проблема работоспособности данного узла на данный момент актуальна.

Что касается того, где находится трамблер в автомобиле, то чаще всего его можно найти под капотом рядом с двигателем, возле ГБЦ или на ней. Хотя точная локализация узла зависит исключительно от модели машины.

Выполняем проверку

Теперь делаем проверка с помощью мультиметра, без него никак:

1. Измеряем сопротивление коснувшись клемм прибора, так мы убедимся, что обмотка цела. Предварительно нужно почистить контакты.
2. Нормальный датчик должен показать сопротивление в пределах 500-700 Ом, обрыв покажет бесконечность, а если замыкание, тогда сопротивление покажет нам ноль или около ноля.
3. Переводим мультиметр в положение для замеров напряжения с порогом 200 милливольт.
4. Подключаем зажимами «крокодильчик» наш мультиметр к клеммам датчика
5. Берем ключ или другой железный предмет, резким движением прикладываем к сердечнику датчика так же резко отрываем, датчик держим за корпус.
6. У рабочего должно показать скачки стрелки мультиметра.
7. Если датчик не виноват, надо тестировать его колодку и проводку.
8. Неисправный датчик меняется, если исправен, возвращаем на место и ищем другую неисправность с похожими признаками.

Немного теории.

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания — это своего рода трансформатор, который также можно назвать миниатюрной автомобильной «подстанцией».

На «семерке», как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

Немного про трамблер

Трамблер – один из самых значимых элементов системы зажигания. Нередки случаи, когда из-за его крышки возникают проблемы. Разберемся подробнее, в чем тут дело.

Представляя собой уникальный в своем роде механизм, призванный определять этап, когда начинают появляться ВСКВ импульсы, трамблер четко распределяет электрозажигание по цилиндрам ДВС, будь это инжекторный или карбюраторный вариант силовой установки.

Трамблер со снятой крышкой

По сути, трамблер или распределить разнится от остальных узлов именно тем, что в своей конструкции содержит немалое число скоро изнашивающихся компонентов. Как известно, состояние трамблера оказывает непосредственное влияние на расход топлива, пусковые характеристики ДВС, динамику автомобиля, токсичность выхлопа и т.д.

Чтобы полнее осознать миссию трамблера, следует изучить его функции, которые сводятся к решению двух основных задач.

1. Размыкать первичную цепь, создавая импульсы внутри катушки.
2. Рассредотачивать одинаковые доли тока промеж ДВС-цилиндров в нужном количестве и поочередно.

Трамблер незаменим также тем, что включает ряд компонентов, функция которых сводится к сдвижению УОЗ*, с учетом режимов функционирования ДВС.

УОЗ – угол опережения зажигания

Признаками неисправности распределителя могут выступать несколько составляющих. Но прежде, чем начать налаживать механизм, всегда рекомендуется проверять крышку, как самый важный элемент трамблера. Диагностика ее поможет точнее определить причину возникшей неисправности, и определить способы ее устранения.

Итак, существуют конкретные признаки, свидетельствующие о наличии проблем в функционировании распределителя.

• Если в процессе движения транспортного средства автомашина странно дергается, ведет себя не как обычно.
• Если трудно заводится мотор, или он вообще не запускается.
• О проблеме может говорить также повышенный расход горючего, возникший неожиданно.
• Если автомашина набирает скорость вяло, то это тоже – свидетельство неисправности распределителя.

Крышка распределителя

Безусловно, наличие одной из вышеописанных ситуаций еще не может 100-процентно говорить о неисправности трамблера. Но проверить механизм после этого следует в первую очередь.

Как правило, самыми распространенными «болезнями» распределителя становятся:

• Прогар бегунка.
• Выход из строя контактной группы.
• Микро- или макротрещина в крышке.
• Дефект, связанный с регулятором Холла.
• Выход из строя подшипника.
• Наличие масла во внутреннем пространстве трамблера.

Все разновидности вышеприведенных проблем с распределителем обязательно предполагают замену испорченных компонентов. Есть, конечно же, и исключения.

Диагностика бегунка трамблера

Замена бегунка осуществляется в том случае, если этот элемент уже не может выполнять свои функции. Для диагностики вам может понадобиться мультиметр.

Как проверить бегунок в домашних условиях, несколько вариантов:

1. Щупы мультиметра нужно установить в то место, где соединяются сам бегунок с угольком в месте пробоя. Чтобы выявить пробой, необходимо внимательно посмотреть на устройство — искра будет уходить или полностью в сторону, или только частично. Но следует учитывать, что пробой удается определить не всегда.
2. Еще один вариант диагностики — устройство проверяется с применением центрального типа кабеля. Вам нужно будет только произвести демонтаж самой крышки, после чего поднести высоковольтный кабель с катушки на разносчик, затем попытаться завести двигатель. При прокручивании стартера, если разносчик пробитый, искра начнет проскакивать. Если же проскакивания нет, то искать причину проблемы нужно не здесь.
3. Если на бегунке имеется трещина, то искра будет уходить в сторону. В том случае, если сопротивление элемента полностью выгорело, но при этом могла произойти попытка восстановления проводника. В свою очередь, это могло привести к электрическому пробою элемента и его полной поломке. В этом случае его необходимо полностью заменить.

После проведения ремонта производится регулировка трамблера

Отрегулированный механизм ставится на место, при установке важно правильно сопоставить метки и подключить высоковольтные кабеля. Процедура регулировки зажигания в целом может отличаться в зависимости от транспортного средства, да и вариантов настройки может быть несколько

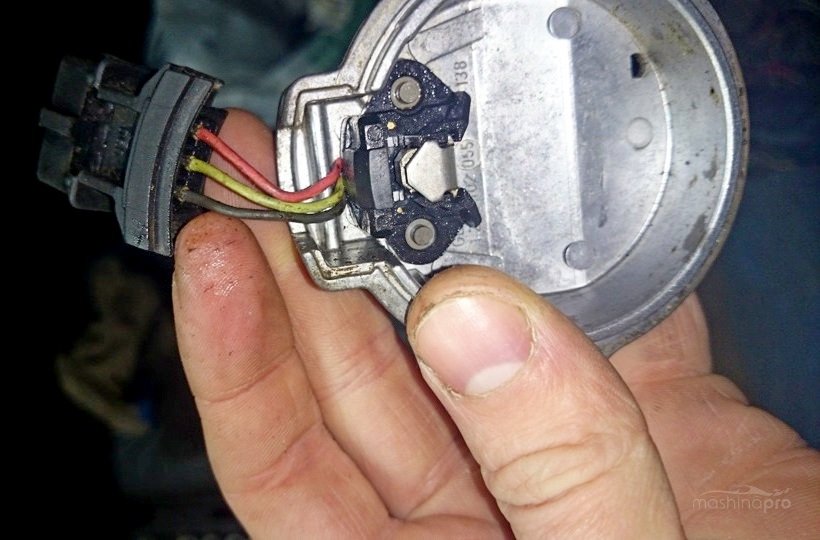

Почему выходит из строя датчик Холла

Повреждение сенсора может проявляться разными симптомами — даже профессионалу порой бывает непросто определить точную причину. Вот какие признаки говорят о поломке датчика:

• мотор плохо заводится;
• холостой ход с постоянными перебоями;
• на высоких оборотах автомобиль дергается;
• искра на свечах пропадает;
• двигатель внезапно глохнет.

Главная причина выхода этой детали из строя банальна — накопилась грязь. Как только это происходит, ДХ сигнализирует моментально. С машиной начинают происходить «чудеса». Однако винить этот прибор во всех бедах неправильно — нужна доскональная проверка.

Распространенная причина неисправности — отсутствие контакта в проводке. Всего в приборе 3 контакта — соединяющий его с массой, с плюсом, с коммутатором. Один из контактов мог окислиться, из-за чего и разорвалась электрическая цепь.

Наконец, провод может просто оборваться или переломиться. Это происходит из-за того, что вакуумный корректор зажигания смещает площадку, на которой размещен ДХ, сдвигая угол зажигания. Во избежание такой напасти проводку нужно закрепить так, чтобы она изгибалась петлей.

Если высоковольтная проводка в машине изношена и пролегает рядом с проводами сенсора, возможен пробой высокого напряжения. Часто пробои возникают при влажной погоде, при заезде колесом в глубокую лужу.

Поломка может возникнуть из-за перезарядки генератора аккумуляторной батареи — когда ДХ испытал слишком сильную нагрузку и на входе коммутатора сгорела одна из деталей.

Причины неисправностей

Причинами возникновения неисправностей системы зажигания может быть как банальное нарушение правил эксплуатации, так и использование некачественных деталей. Не стоит исключать и внешние факторы, такие как атмосферные воздействия или механические повреждения.

Чаще всего причины выхода из строя системы зажигания кроются в различных дефектах свечей зажигания. Это самый простой случай, который можно легко устранить собственными силами.

В процессе развития автомобильных технологий, машины с контактными системами зажигания уходят в прошлое, а вместе с ними и львиная доля проблем автолюбителей, которые складывались во многом из-за низкого качества элементов контактной системы.

Как проверить конденсатор на трамблере мультиметром и тестером

Диагностика работоспособности конденсатора

Мотор – сердце автомобиля. Не зря так метко сказано. Для правильного функционирования двигателя нужна слаженная работа и взаимодействие различных узлов. Семейство различных компонентов зажигания – одно из важнейших

А конденсатор – важное звено этой самой системы

Когда сомнения падают на конденсатор

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Конденсатор может выйти из строя в редких случаях, однако в дороге автомобилист обязан быть готов ко всему

И умение проверять конденсатор на работоспособность своими руками входит в обязательный арсенал навыков опытного водителя

Конденсатор может выйти из строя в редких случаях, однако в дороге автомобилист обязан быть готов ко всему. И умение проверять конденсатор на работоспособность своими руками входит в обязательный арсенал навыков опытного водителя.

Почему не работает конденсатор трамблера

Диагностика автоконденсатора подразумевает доказательство того, что искрообразование есть и проходит нормально. Следует знать, что искры появляются неравномерно, цвет их бывает тускло-красным. В ходе проверки конденсатора, диагностике подвергается весь трамблер с контактной группой.

Примечание. Современные автомобили оснащаются не механическим трамблером, а электронным коммутатором. Если происходит поломка или отказ работы, коммутатор полностью обновляется.

Проверку трамблера следует начинать с крышки. Именно отсюда, если наличествуют микротрещины, проникает дорожный сор, что приводит к сложностям в подаче тока. Вследствие этого на СЗ не попадает импульс, они бездействуют, и расстраивается вся система электроснабжения автомашины.

Вторая составляющая, которую подвергают осмотру в трамблере – это контактная группа

Особое внимание уделяется промежутку меж контактами. Ежели они в норме, однако наблюдается чрезмерное искрообразование – сомнение мгновенно падает на конденсатор

Вариант диагностики конденсатора первый

Тестирование конденсатора – это наличие измерителя с наименованием амперметр, тестер или мультиметр. Концы прибора аккуратно соединяются с контактами. Зажигание включается, контакты трамблера при этом должны быть разомкнуты. В этот момент надо смотреть на показания мультиметра.

О неисправности конденсатора можно судить по показаниям тестера, приближенных к 0. При этом режим мультиметра должен стоять в положении разрядки 2-4 А.

Такие показания мультиметра свидетельствуют о полной неисправности конденсатора. Его заменяют на новый.

С помощью переноски

Еще один способ проверки на функционирование подразумевает наличие омметра или переносной лампы. Последняя даже поможет выявить пробивание конденсатора.

Вот, как проводится диагностика:

• Провод конденсатора отключается от зажима прерывателя.
• Отсоединяется еще токопровод, проложенный на катушку.
• Подключаются выводы переноски.

При повреждении элемента лампа должна загореться.

Внимание. Для уменьшения эффекта обугливания контактов и увеличение вторич

тока, рекомендуется синхронно им соединять конденсатор.

Он подпитывается искрой, проскакивающей при размыкании, даже если выставлен минимальный зазор. Все известные автомобильные схемы элекроподачи оборудуются собственным конденсатором, емкость которого варьируется в пределах 0,17 — 0,35мкФ. К примеру, у вазовских моделей емкость этого устройства приближена к значениям 0,20 — 0,25мкФ.

Проверка конденсатора на исправность

Если пропускная способность грешит отклонением, это непосредственно сказывается на минимизации добавочного тока. Разряжение и очередная зарядка конденсатора проблему никак не решает.

Способ проверки пробоя

Убедиться в пробое получится так:

• Электропровод, проложенный от катушки, отсоединяется.
• Отсоединяется также провод от прерывателя.
• Теперь рекомендуется коснуться обоими концами этих проводов друг к другу, одновременно включив зажигание

При наличии сильного искрообразования, можно не сомневаться в пробое конденсатора.

Третий вариант тестирования конденсатора

Способ подразумевает зарядку высоковольтным током. Делается это так.

• Конденсатор подпитывается электричеством непосредственно от катушки.
• Затем проводится разрядка на массу.

При отсутствии разряд-искры между электропроводом и фюзеляжем конденсатора, можно говорить о неисправности конденсатора. Да, и еще — при исправном конденсаторе будет слышен характерный щелчок.

Автопомощь :

80 % неисправностей в дорожных условиях устраняются прямо на месте

Широкий спектр услуг: более 50 видов выездных ремонтных работ

Круглосуточное оказание технической помощи

Оперативность: время прибытия специалиста техпомощи – 30 минут по Санкт-Петербургу

Оснащение машин техпомощи всем необходимым профессиональным оборудованием и инструментом

Стоимость услуг Вы можете посмотреть здесь – цены.

Контакты

Адрес: СПБ., ул.Евдокима Огнева д.12

Телефон

Звоните или записывайтесь на удобное для вас время.

Мы всегда рады Вам помочь.

Опубликовано:3 июня, 2017admin

Система зажигания бензинового двигателя предназначена для воспламенения воздушно-топливной смеси. Возгорание этой смеси происходит благодаря искре.

В зависимости от того каким способом происходит управления процессом, систему зажигания разделяют на 3 типа:

• контактная,
• бесконтактная,
• электронная.

В контактной системе управление накапливанием и распределением искры по цилиндрам осуществляется устройством механического типа — прерыватель-распределитель (трамблер).

В бесконтактной системе зажигания такую функцию выполняет транзисторный коммутатор.

При электронной системе зажигания распределением электрической энергии управляет электронный блок управления (ЭБУ).

Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»

Ладно еще, если «движок» вашего Ваз-2107 резко заглох и не заводится, причину мы найдем и устраним быстро. Каждый знает, что так бывает, если пропала «искра» или совсем не подается бензин. Гораздо хуже, когда машина, вроде едет, но мотает нервы- неравномерная работа на холостом ходу, рывки и подергивание при движении. Поиски корня проблемы могут занять много времени и вытянуть из вашего кармана немало денег. И чаще всего, эти поиски, в конце концов, приводят к трамблеру. Правильно поменять его на исправный, подобрать подходящую замену, разобраться в устройстве и работе поможет этот материал. Прежде чем копаться в “электрике”, нужно сказать, что причиной “дерганья” Ваз-2107 и других “классических” моделей Ваз может быть неудачное сочетание демпфера ведомого диска сцепления и эластичной муфты карданного вала. В запчасти поставляются детали, характеристики которых могут сильно отличаться от заводских, поэтому, если “дерганье” усилилось после замены сцепления или “мягкого соединения”, нужно искать причину именно в нем. Попробуйте установить узел от другого производителя – его характеристики будут другими, резонанс в трансмиссии пропадет и “дерганье” прекратится.

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

1. автомобиль периодически дергается при движении;
2. нестабильная работа мотора на холостом ходу;
3. мотор совсем не заводится;
4. слышен стук пальцев поршней в процессе набора скорости;
5. снизилась динамика набора скорости;
6. увеличился расход топлива.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

1. прогорание бегунка;
2. окисление или замыкание контактов под крышкой;
3. пробой крышки трамблера;
4. поломка одного из датчиков;
5. проблемы с подшипником вала и другие неполадки.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Зачастую проблемы в работе контактного трамблера появляются через изменения зазоров в контактах или их загрязнение, поэтому надо проверять через 10 тыс. км.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Den242 › Блог › Определение неисправностей в системе зажигания

Определение неисправностей в системе зажигания

Неисправности системы зажигания приводят к тому, что либо двигатель не запускается, либо работает с перебоями на холостом ходу или на всех режимах, либо не развивает полной мощности.

По вине системы зажигания двигатель может не запускаться по следующим причинам:

обрыв или короткое замыкание в цепи низкого напряжения;

неисправность свечей, распределителя, катушки или коммутатора зажигания;

неправильное подсоединение проводов к свечам;

загрязнение или обрыв высоковольтных проводов;

неправильная установка момента зажигания;

повреждение бегунка и крышки распределителя.

Неустойчивая работа двигателя на холостом ходу может быть вызвана увеличенным зазором между электродами свечей или неправильной установкой момента зажигания. Причинами, из-за которых двигатель неустойчиво работает на всех режимах, могут быть повреждение или ненадежное соединение высоковольтных проводов, замасливание или неисправность свечей, неисправность коммутатора, бегунка или крышки распределителя.

Причиной, из-за которой двигатель работает неустойчиво на высоких оборотах, может быть неисправность распределителя зажигания.

Двигатель не развивает полной мощности из-за неисправности коммутатора или распределителя зажигания либо неправильной установки момента зажигания.

При работе коммутатора зажигания выделяется большое количество тепла.

Чтобы не вывести из строя электронные приборы системы зажигания, а также во избежание возможных травм, выполняйте следующие правила:

1. Не касайтесь руками высоковольтных проводов и узлов системы (катушки, коммутатора и т.д.) при работающем двигателе, так как бесконтактная система зажигания имеет более высокое напряжение по сравнению с контактной системой.

2. Не проверяйте работоспособность системы “на искру”, держа наконечник свечи или высоковольтный провод в руках. Для проверки используйте специальный разрядник.

3. Запрещается прокладывать в одном жгуте провода низкого и высокого напряжения системы зажигания.

4. Не отсоединяйте провода от клемм аккумуляторной батареи при включенном зажигании: это выведет из строя электронные узлы системы зажигания.

5. Запрещается отсоединять колодку с проводами от коммутатора при включенном зажигании: коммутатор выйдет из строя.

6. Не допускайте ослабления затяжки винтов крепления коммутатора: через эти винты он соединяется с “массой”.

Во время проверки не касайтесь проводов и приборов системы зажигания при работающем двигателе.

Отсоединяйте и подсоединяйте провода системы зажигания только при выключенном зажигании.

Для проверки на “искру” нужно пользоваться специальным разрядником с зазором между электродами 5–7 мм. При зазоре более 10 мм электронные приборы системы зажигания могут выйти из строя. В качестве разрядника можно использовать старые работоспособные свечи. Зазор между электродами свечей должен быть 0,7–0,8 мм.

Конденсатор

Конденсатор трамблера

Принято говорить всегда о двух методах проверки трамблерного конденсатора. Первый способ заключается в замере емкости конденсатора, так как при падении ее, система зажигания начинает давать сбои, вплоть до полной остановки ДВС. Диагностировать емкость конденсатора легко удастся с помощью мультиметра с соответствующей функцией проверки емкостей.

Снимать конденсатор для проверки не обязательно. Можно будет отвернуть лишь его центральный контакт.

Алгоритм проведения проверки:

• Прибор устанавливается в режим до 20 микрофорат.
• Щупы мультиметра подсоединяются к корпусу конденсатора и его главному выводу.

0,20-0,25 мкф – это нормальное значение для вазовских моделей авто. 0,17-0,25 мкф – Газ, Москвич, Запорожец и другие модели ОА. Если показания прибора не совпадут с заводскими данными, то конденсатор неисправен.

Второй способ проверки конденсатора заключается в применении самодельного устройства с проверенным и рабочим кондером.

Вот, что делается:

• Проверяемый на машине конденсатор, отсоединяется от главного контакта и отводится в сторону.
• К освободившемуся контакту подключается один из щупов, зажимов самодельного устройства. Другой щуп – к массе (любому удобному месту корпуса трамблера).
• Запускается ДВС.
• Если его работа стабилизируется, на всех оборотах функционирует нормально, нет спадов и т. д., то сомнения в неисправности того конденсатора, что был, оправдываются на все 100.

Кроме того, при исправном конденсаторе искра между контактами трамблера бьет заметно, явно виднеется, если распределитель как это нужно разобрать (снять верхушку). А самое главное – ощущается разряд катушки, бьют характерные щелчки. И наоборот, если конденсатор неисправен, разряда катушки происходить не будет.

Проверка и обслуживание систем зажигания непосредственно на автомобиле

4.1. Проверка цепей низкого и высокого напряжения

В случае невозможности запуска двигателя основные причины отсутствия тока в цепях низкого и высокого напряжения системы зажигания можно определять с помощью контрольной лампочки или тестера. Рассмотрим технологию проверки бесконтактно-транзисторной системы с датчиком Холла (рис. 10).

Рис. 10. Бесконтактно-транзисторная система зажигания: 1 — свечи зажигания; 2 — датчик-распределитель; 3 — коммутатор; 4 — генератор; 5 — аккумуляторная батарея; 6 — монтажный блок; 7 — реле зажигания; 8 — катушка зажигания; 9 — датчик Холла; 30, 30/1, 15 — номера клемм системы зажигания

Прежде всего необходимо проверить, выдает ли коммутатор импульсы тока на катушку зажигания. Для этого отсоединяют от катушки зажигания провод, идущий к клемме «1» коммутатора, и подключают наконечник провода к лампочке. Другой провод лампы присоединяют к клемме «+» катушки зажигания, включают зажигание и проворачивают коленчатый вал двигателя стартером. При этом возможны два случая.

Первый случай — контрольная лампочка не мигает. Следовательно, коммутатор не выдает импульсы тока. Основные причины отсутствия импульсов тока и способы их устранения следующие:

• обрыв в проводах, соединяющих коммутатор с датчиком —распределителем зажигания. Для устранения неисправности необходимо зачистить наконечники проводов, поврежденные провода заменить;
• обрыв в проводах подвода питания к коммутатору. Следует отсоединить колодку проводов от коммутатора, соединить наконечник провода клеммы «4» через лампочку с «массой» и включить зажигание. Если лампочка не горит, проверить провода и их соединения от клеммы реле зажигания до клеммы «4» коммутатора. Заменить наконечники проводов, поврежденные провода заменить;
• обрыв в первичной обмотке катушки зажигания. Надо отсоединить провода от катушки зажигания и через контрольную лампочку соединить клемму «+» катушки зажигания с «+» аккумуляторной батареи, а другую клемму «-» с «-» батареи. Если лампа не горит, то в первичной обмотке обрыв и эту катушку зажигания необходимо заменить;
• не вращается валик датчика — распределителя зажигания. Следует снять крышку датчика-распределителя и провернуть коленчатый вал двигателя стартером. Проверить, вращается ли валик, если нет, то необходимо снять датчик-распределитель и заменить поврежденные детали;
• неисправен бесконтактный датчик. В этом случае следует подключить лампочку к выводам «3» и «6», включить зажигание и провернуть коленчатый вал двигателя. Если лампочка не мигает, значит, бесконтактный датчик неисправен;
• неисправен коммутатор. Если все предыдущие проверки показали, что провода и датчик — распределитель зажигания исправные, то неисправным является коммутатор и его необходимо заменить.

Второй случай — контрольная лампочка мигает. Следовательно, цепь низкого напряжения системы зажигания исправна, а неисправность следует искать в цепях высокого напряжения.

Прежде всего, надо осмотреть провода и приборы зажигания. Убедившись, что все они сухие и чистые, для проверки используют разрядник, состоящий из двух заостренных стержней, зазор между которыми можно регулировать. Для проверки необходимо: отсоединить наконечник провода от любой свечи зажигания, соединить его с одним из электродов разрядника, а второй электрод подключить к «массе» автомобиля, установить его в воздушный зазор 7…10 мм между электродами разрядника; провернуть коленчатый вал двигателя стартером и определить наличие искры на разряднике.

4.2. Проверка катушки зажигания

Перед проверкой убедитесь, что пробка отверстия в верхней части катушки на месте и нет подтекания заливочной массы. В противном случае (пробка выбита из отверстия или имеются следы подтекания заливочной массы) замените катушку зажигания. Затем надо проверить: цепь первичной обмотки омметром (рис. 11, а), подсоединив его к клеммам катушки зажигания (сопротивление цепи должно быть в пределах 0,6…0,9 Ом); цепь вторичной обмотки катушки зажигания (рис. 11, б), подсоединив омметр к клеммам катушки (сопротивление цепи должно быть в пределах 6,3…9,3 кОм).

Рис. 11. Измерение сопротивления обмоток катушки зажигания: а — первичной; б — вторичной
