Пробило прокладку гбц: признаки, причины прогара и пробоя

Признаки, что пробило прокладку ГБЦ

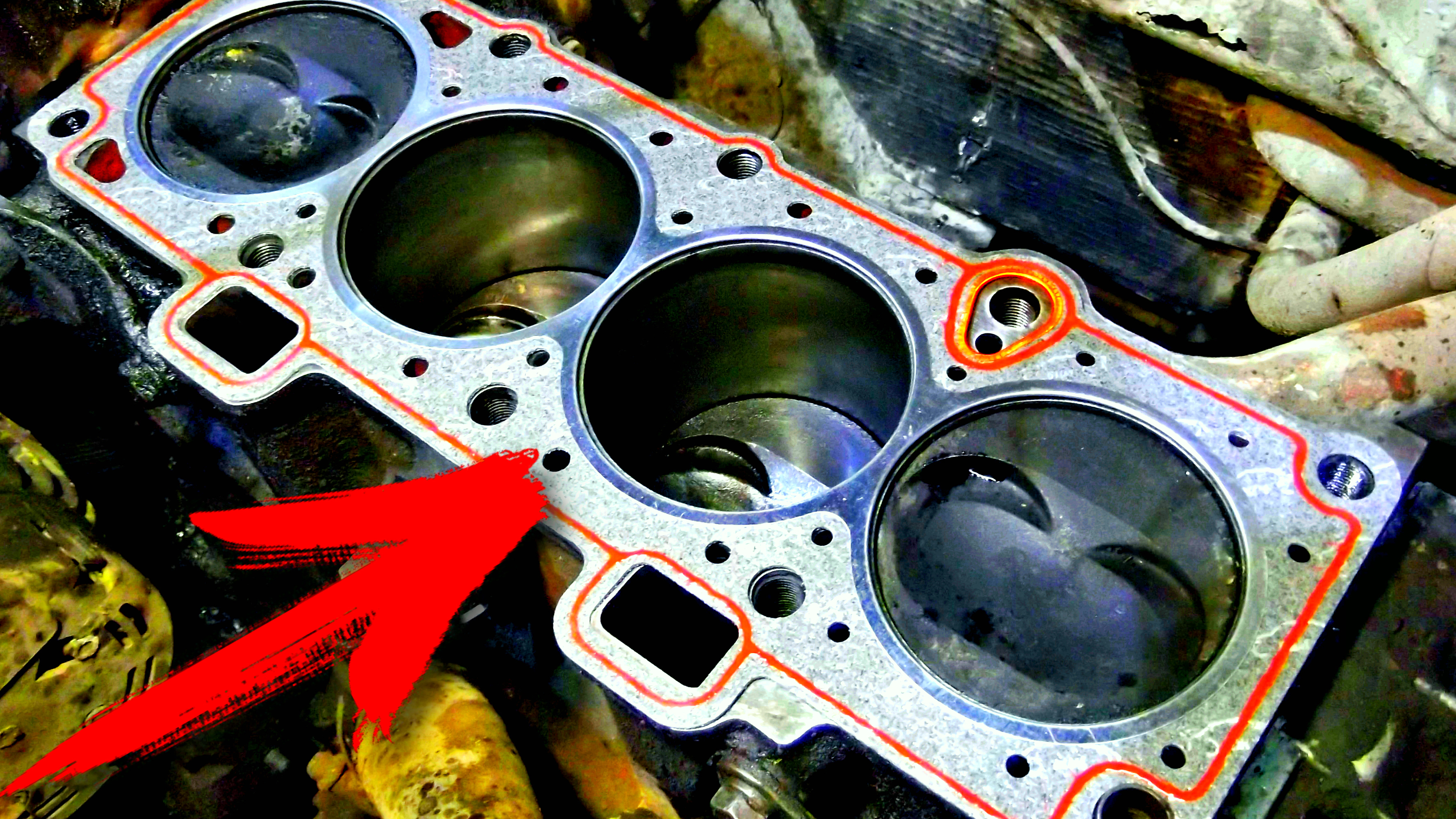

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

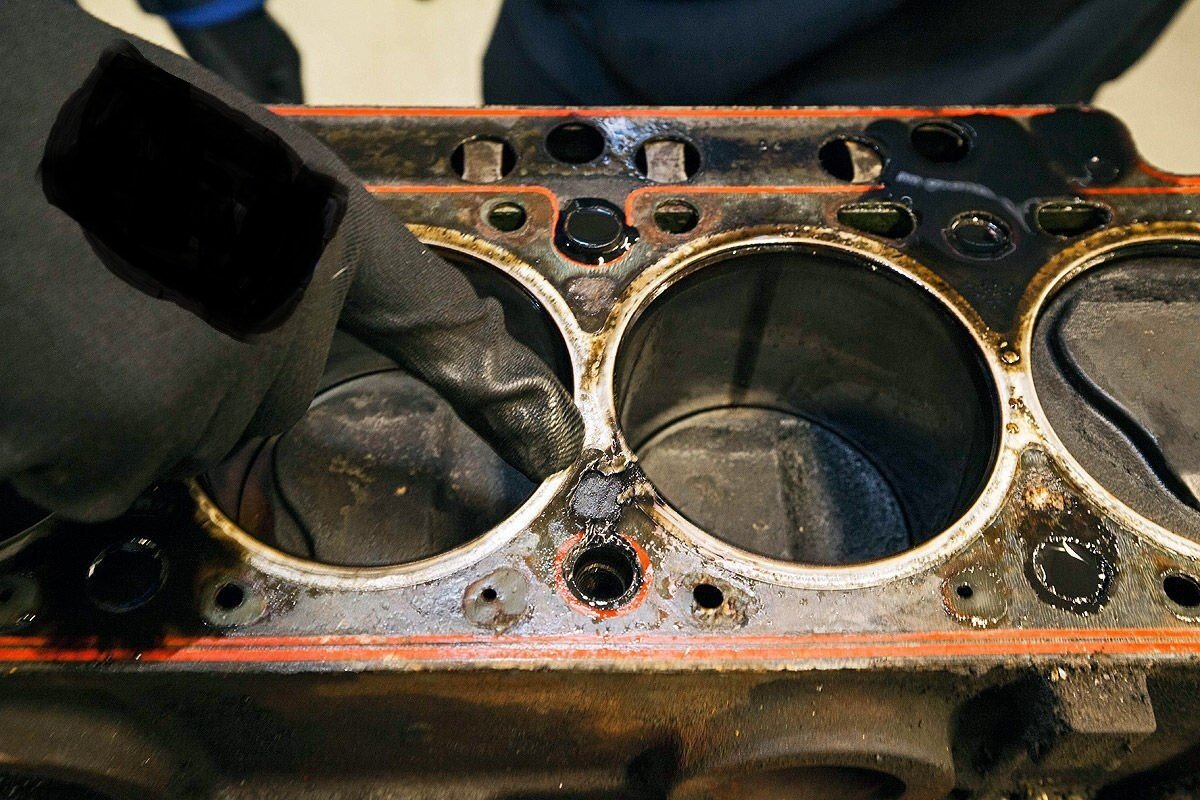

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

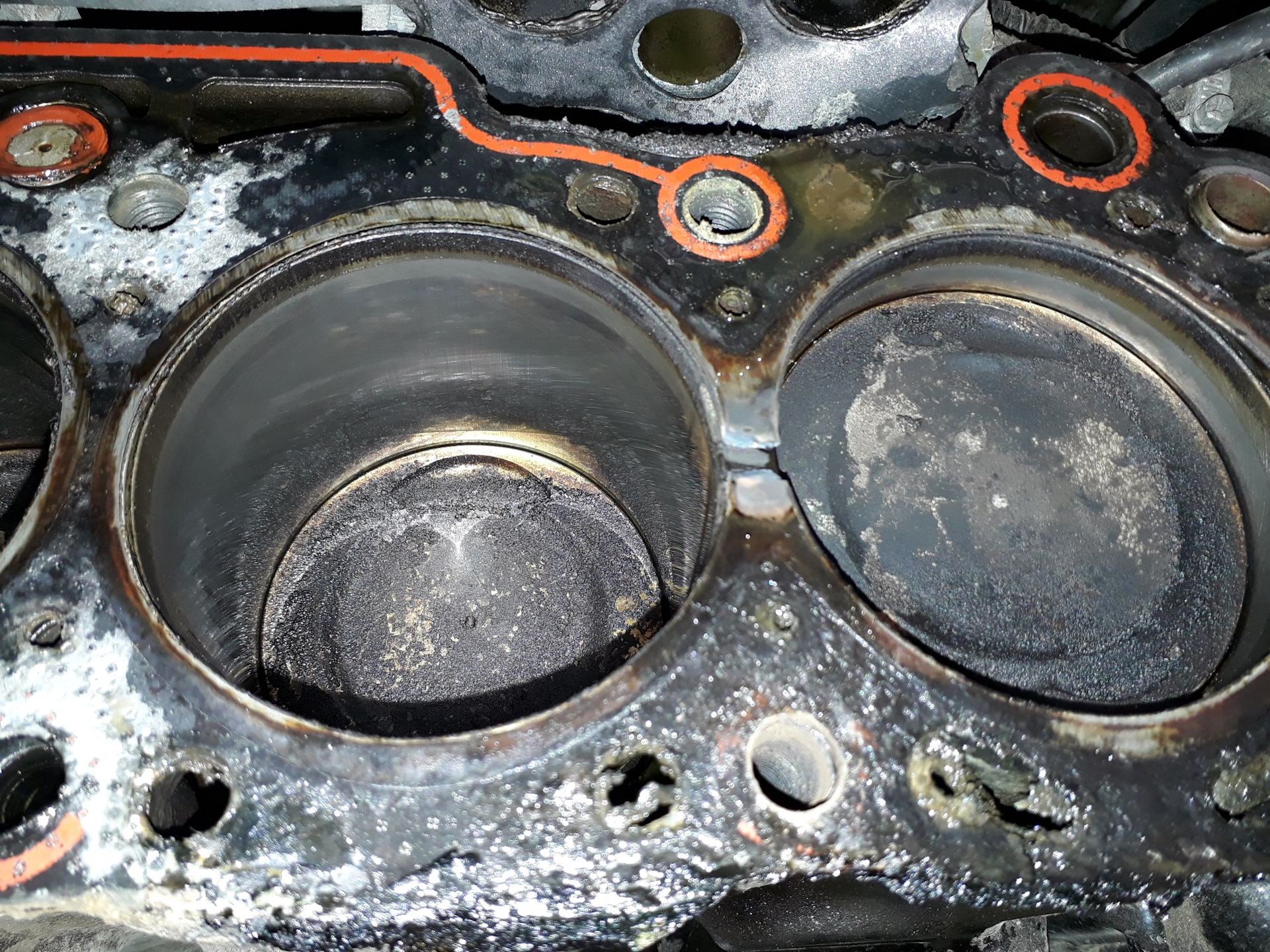

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Чем грозит прогоревшая прокладка ГБЦ

Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:

сильный перегрев с деформацией головки, что приведет к ее замене, а это не дешево;
заклинивание двигателя;
порыв патрубков системы охлаждения из-за высокого давления горячих газов.

Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.

Бывают случаи, когда за ночь, сквозь прогоревшую прокладку в цилиндр набирается тосол и при запуске случается гидравлический удар с деформацией головки, шатуна, поршня, коленвала. Если возникла необходимость запустить двигатель, продолжительное время стоявший с прогоревшей прокладкой, необходимо выкрутить свечи или форсунки (для дизелей) и прокрутить коленвал. Затем обратно вкрутить свечи и можно заводить. Описанная процедура поможет избежать гидроудара, а значит, сэкономит деньги и время на ремонт.

Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам. » alt=»»>

Почему пробивает прокладку ГБЦ

Прокладка головки блока цилиндров, или, как ее называются специалисты, ПГБЦ, – это важная деталь мотора. Она отвечает за герметизацию каналов и идеальное соединение блока с головкой. Причины повреждения прокладки могут быть следующими:

Перегрев мотора. Самый часто встречающийся вариант, особенно если проблема случилась на относительно новом двигателе. Это может быть результатом езды на очень высоких оборотах длительное время, повреждения системы охлаждения, вследствие чего жидкость ушла. Один из вариантов – пробитый поддон и отсутствие смазки. В любом случае нужно следить за датчиком температуры и лампочкой перегрева. Как только показатели поднялись выше обычных значений, нужно остановиться и заглушить двигатель.
Часто бывает и такое, что прокладка под головкой прогорела из-за недостаточного уровня охлаждающей жидкости. Автомобилисты часто знают об этом, но не относятся серьезно, так как показатели температуры в норме. Но это показатели самой жидкости. Если ее не хватает, она просто не успевает забрать излишки тепла с деталей, из-за чего они и перегреваются.
Нередко признаки пробития прокладки ГБЦ проявляются после проведения ремонта. В этом случае очень часто причиной является некачественная запчасть. Не стоит покупать в автомагазине самую дешевую из прокладок, так как подобные варианты очень часто невысокого качества. Еще один вариант – неправильный порядок закручивания болтов. Протягивают ГБЦ после замены прокладки в строго определенном порядке и с конкретным показателем усилия. У каждого мотора он свой, например, в ВАЗ 2110 он не такой, как в иномарке.

Течь или прогар прокладки ГБЦ может возникнуть из-за того, что ее толщина подобрана неправильно. В некоторых двигателях применяется несколько вариантов

Важно точно выяснить, какой нужно использовать.

К сведению! Если при замене недостаточно хорошо зачистить остатки старой прокладки, они могут спровоцировать пробой через короткое время после ремонта.

Чаще всего именно эти причины провоцируют возникновение проблемы. Но не стоит забывать и об естественном износе. Из-за высокой температуры со временем прокладка начинает прогорать, а на дизелях на нее воздействует еще и очень высокое давление, что еще больше снижает ресурс.

Методы определения неисправности

Если у водителя появляются хотя бы минимальные подозрения о том, что прокладка вышла из строя, стоит как можно быстрее обратиться в техцентр. Однако провести быструю диагностику можно в самостоятельном порядке. Достаточно подготовить самые простые средства и инструменты. Главное обладать хотя бы минимальными познаниями в физике.

Выше были перечислены основные признаки, которые свидетельствуют о поломке. Остается только правильно определить локализацию неисправности.

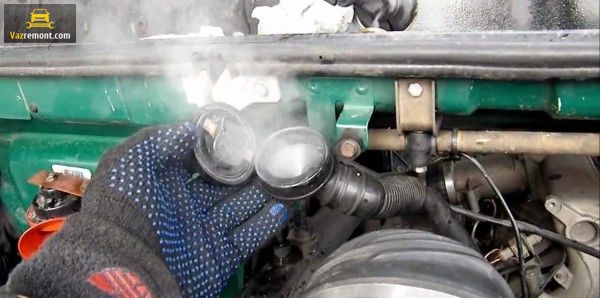

Использование перчатки или воздушного шарика

Если газ попал в систему охлаждения, то данную неисправность можно узнать по специфическому запаху. Однако на фоне других возможных запахов его не всегда возможно определить.

Можно попробовать надеть на горловину резиновое приспособление. Если газ действительно выходит, он будет надувать перчатку или детский шарик, что станет основным признаком для автовладельца. Подобный эксперимент дает возможность быстро установить пропускание газов. Эксперимент ставить без включенного двигателя, иначе антифриз закипит.

Использование бутылки

Применение бутылки осуществляется по идентичному принципу. Бутылку наполнить водой и сделать отверстие, в которое будет вставлен шланг. Второй конец нужно герметично присоединить к отверстию в бачке. Если газы присутствуют, то жидкость это обязательно проявит.

Пена на щупе

Проверьте уровень остатка масла в двигателе. Если на щупе имеются характерные пузырьки, как на фото, это свидетельствует о неисправности в двигателе.

Также она может быть под маслозаливной крышкой. Почему так случается? Поскольку у нас пробой в прокладке, тосол начинает проникать по масляной «рубашке» двигателя, смешиваясь с другими жидкостями. Случается так, что обе составляющие смешиваются из-за трещины в блоке (говорят «повело ГБЦ»). При этом сама прокладка целая.

Такое возникает при попытках резко охладить мотор. Если на него вылить воду, это может спровоцировать деформацию блока.

Прокладка из металла или паронита — какую выбрать?

Дать однозначный ответ о том, какую прокладку выбрать — из паронита с металлическими проставками либо металлическую, ответить сложно. Каждая из них имеет как свои плюсы, так и минусы. Так, прокладка из чистого листового металла прослужит значительно дольше (в случае, если не последует каких-то внештатных ситуаций, то она может прослужит полный срок работы двигателя автомобиля до капитального ремонта).

Признаки износа прокладки ГБЦ

Но, она же имеет и ряд недостатков:

более высокая цена;
требуемое высокое качество изготовления (в случае случайного приобретения низкокачественной либо контрафактной прокладки ГБЦ она может поломаться очень быстро);
высокие требования к прямолинейности и шероховатости соединяемых поверхностей (в случае, если поверхность ГБЦ неоднородна, то применение металлической прокладки возможно только после предварительной шлифовки, в противном случае возможен прорыв газов под прокладкой).

В свою очередь, каучук-асбестовая (паронитовая) прокладка имеет более низкую цену, менее требовательна к точности изготовления, а также к однородности соединяемых поверхностей (применять ее можно без предварительной шлифовки).

Правда, благодаря более низким эксплуатационным характеристикам, нежели цельнометаллическая прокладка, она имеет и значительно меньший срок службы, чаще прогорает, а также более подвержена механическим повреждениям.

Замена прокладки ГБЦ

Признаки, что пробило прокладку ГБЦ

Почему пробивает прокладку ГБЦ

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Примеры мест пробоя прокладки ГБЦ

Другие механические проблемы

Прокладка ГБЦ легко повреждается. Именно по этой причине ее повторное использование после снятия ГБЦ недопустимо. Небольшое, незаметное для глаза, смещение приведет к потере герметичности из-за того, что ранее сжатые области попадут в зоны меньшего сжатия.

Причинами разрушения также может стать неудаленный мусор под прокладкой или деформации отельных участков поверхности ГБЦ и блока. Проверка ровности (а при необходимости – шлифовка) — необходимая операция при каждой замене ГБЦ.

Купить новую прокладку и другие оригинальные запчасти и аналоги вы можете на нашем сайте!

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Нарушения горения топлива

Неправильное воспламенение топлива значительно поднимает температуру. Рост давления из-за несвоевременного зажигания увеличивает нагрузки на ГБЦ: ее болты начинают «растягиваться» и, соответственно, слабее прижимают прокладку. Разрушение усиливается возможными детонациями.

Визуально прокладку, сгоревшую из-за нарушений в зажигании можно вычислить по разрушениям между отверстиями под цилиндры или по изменению цвета окантовки.

После замены прокладки ГБЦ нужно проверить правильность угла опережения зажигания и соответствие калильного числа свечей регламентируемым величинам.

Характерные особенности

Двигатель состоит из двух частей: головки и цилиндров. Камеру сгорания защищает головка, которая прикрывает конструкцию. Камера оснащена специальным клапанным механизмом, распредвалом. Сверху фиксируется крышка для клапана.

Рассматривая двигатель с 4 цилиндрами, столько же будет присутствовать отверстий округлой формы, а также несколько болтов для крепления. Специальные каналы помогают циркулировать воздушной массе, а также охлаждающей жидкости. На практике встречаются изделия, изготовленные из меди, из асбеста с графитом.

Важно отметить, что прокладки не относятся к особой категории комплектующих. Дороже обойдется не покупка нового изделия, а процесс установки

Это связано с тем, что специалисту придется делать разбор мотора, а потом заниматься настройкой системы, отвечающей за распределение газа.

К основным функциям ГБЦ можно отнести следующие аспекты:

• обеспечение герметичного состояния для камеры сгорания;

• предотвращение утечки газа;

• снижение риска попадания масел и жидкостей в камеру сгорания;

• исключается вероятность смешивания жидкостей.

На практике чаще всего устанавливают недорогие варианты из асбеста. Поэтому они прогорают намного быстрее. В результате охлаждающие жидкости и другие вещества попадают в камеру сгорания. Основная опасность заключается в том, что масляная пленка, выступающая в качестве защитного барьера, начинает постепенно смываться. В результате срок эксплуатации резко снижается, поршни могут заклинить.

Опасность серьезных повреждений двигателя из-за прокладки головки блока цилиндров

Н аибольшая опасность с непредсказуемыми последствиями ожидает автовладельца в том случае, когда повреждения уплотнения оказались значительными. Через образовавшийся канал в цилиндр начинает поступать большое количество антифриза, рано или поздно в камере сгорания скапливается все большее количество жидкости, происходит гидроудар. Поршень проделывая возвратно-поступательные движения «натыкается» на слой жидкости над ним, которая как всем известно несжимаема, происходит гидроудар или как его романтично прозвали остряки- «кулак дружбы».

В этом случае последствия могут быть наиболее фатальными, дорогостоящего капитального ремонта двигателя (в лучшем случае) не избежать. В худшем, если шатун пробил стенку блока двигателя, мотор можно нести на свалку. Повреждения типичны для гидроудара: загиб шатуна, разрушение поршня, обрыв шатуна, повреждение головки блока, коленвала или картера.

П омимо этого, не только утечка антифриза может привести к проблемам охлаждения, ухудшив ее эффективность, но и попадание моторного масла в каналы циркуляции охлаждающей жидкости, закупорив небольшие канальца рассчитанные на менее густую техническую жидкость. При игнорировании этой поломки двигатель вскоре может перегреться.

В некоторых случаях выхлопные газы могут пробиваться из-за не плотности прокладки ГБЦ в систему охлаждения. Этот также является крайне опасным «звоночком», который можно диагностировать появлением пузырьков отработавших газов в расширительном бачке. При этом температура мотора во время работы будет быстро уходить в красную зону, может случится быстрый перегрев силового агрегата.

И наконец, еще один пункт который подскажет вам о неисправности. Выхлопные газы могут вырываться наружу в подкапотное пространство. Запах, шум при работе двигателя и отработавшие газы под капотом, вот что вы увидите в таком случае.

В целом при данной неисправности будет заметна общая потеря мощности двигателя, снижение тяги и нестабильная работа мотора, низкая компрессия.

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.
