Генератор лады нивы

А) Обрыв ремня.

Тщательно изучите наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место назначения пригодятся ключи-головки 17 либо 13, исходя из года выпуска авто, также крепкая плоская отвертка.

Отсоедините датчик положения КВ (к примеру, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свой профессионализм место для посадки.

После завершения установки отрегулируйте натяжение, контролируя прогиб при надавливании огромным пальцем на просвет ремня меж шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования угрожает проскальзыванием ремня с его предстоящим повреждением и разрывом.

Снятие и установка генератора инжекторного двигателя Нива 2121, Ваз 2131, Лада 4х4

Устройство генератора Нива 2121, Нива 2131, ремонт своими руками

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем пластину защиты поддона картера и правый брызговик двигателя нива 2131 (см. Снятие пластины защиты поддона картера и брызговиков впрыскового двигателя).

Отсоединяем провод вывода «D» генератора.Сдвинув резиновый чехол, ключом «на 10» отворачиваем гайку крепления проводов к выводу «В »……и снимаем их.

Снимаем ремень привода насоса охлаждающей жидкости ваз 2131 (см. Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости).

Головкой на «13» отворачиваем гайку болта крепления генератора к натяжной планке.

Ключом «на 13» отворачиваем гайку болта нижнего крепления генератора к кронштейну на блоке цилиндров и вынимаем болт. Генератор вынимаем из моторного отсека вниз.

Разжав три выступа кожуха,……снимаем его.Крестообразной отверткой отворачиваем два винта……и отводим регулятор напряжения с щеткодержателем.Отсоединяем провод и снимаем регулятор напряжения с щеткодержателем.Ключом «на 10» отворачиваем гайку,…

Ремень генератора

на

НИВЕ ВАЗ

21214 с гидроусилителем руля меняется после снятия

ремня с гидроусилителя

Замена ремня гидроусилителя руля НИВА ВАЗ 21214. Натяжка ремня гидроусилителя НИВЫ

Менять ремень

гидроусилителя руля

НИВЫ 5 минут. Подшипник и сальник насоса выйдут из строя быстрее, если.

…снимаем втулку и провод конденсатора.Отвернув крестообразной отверткой винт,……снимаем конденсатор.Крестообразной отверткой отворачиваем винт крепления выпрямительного блока и три винта крепления концов обмоток статора.На винты крепления концов обмоток статора нива 2121 надеты изолирующие шайбы.Отводим концы обмоток статора……и снимаем выпрямительный блок.Накидным ключом «на 21» отворачиваем гайку крепления шкива, удерживая ротор шестигранником «на 8».Снимаем шайбу и части шкива.С вала ротора снимаем шайбу.Крестообразной отверткой отворачиваем четыре винта, стягивающих крышки. Остро заточенной чертилкой или краской помечаем взаимное расположение крышек и статора для последующей сборки.

Поддев отверткой,……разъединяем переднюю крышку со статором и заднюю крышку с ротором.

Поддев отверткой статор ваз 2131.

. вынимаем его из передней крышки.Выколоткой, упирающейся строго в торец вала ротора (чтобы не повредить пластмассовую втулку, расположенную под контактными кольцами),……выбиваем ротор с подшипником из задней крышки.Съемником спрессовываем подшипник с вала ротора генератора нива 2121.Новый подшипник напрессовываем на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу.

Тестером проверяем обмотки статора и ротора генератора нива 2131 на обрыв или замыкание на корпус.

Как подключить генератор от Нивы?

Основная проблема в том, что на ВАЗ 2107 применялось два типа генератора с соответствующими схемами:

1. Г222 — генератор с постоянным возбуждением. Если применялся именно он, то разбираем новый и откусываем дополнительные диоды. Для чего это делается? А вся проблема в том, что если этого не сделать, машина будет отказываться глохнуть. Внизу прилагаем фото, где нужно перекусить диоды. После этого, проблем с подключением быть не должно.

2. Генератор 37.3701. Здесь возбуждение протекает через контрольную лампу на панели приборов. В данном случае никаких изменений в схему вносить не нужно.

Причин исчезновения заряда существует несколько. В этой статье поговорим о них подробнее:

Проводок отошёл от генератора

Довольно простая ситуация, но это первое, что необходимо проверить водителю. Поэтому, если пропала зарядка аккумулятора, сначала откройте капот и проверьте провод. В случае, если провод и вправду соскочил, оденьте его обратно и проверьте автомобиль.

Износились щётки генератора

Эту проблему заметить можно ещё на начальной стадии. Так как, если щетки начинают уже изнашиваться, заряд пропадает постепенно. С каждым новым километром заряда становится всё меньше. В случае, когда щетки полностью износились, заряд пропадает полностью и батарею приходится подключать к зарядному устройству. Итак, какие Ваши действия:

  • снимаете щётки с генератора автомобиля
  • проверяете состояние и длину каждой
  • в случае, если длина не превышает 12 мм, их пора уже менять. В случае, если одна короче, одна длиннее, их так же пора менять.

Сгорание диодного моста

Самая распространенная причина исчезновения зарядки. В том случае, если сгорает только один диод, то заряд есть, но неполный. Однако, в таком случае заряжать аккумулятор придётся гораздо чаще. Если сгорают полностью все диоды, заряд отсутствует.

Сгорание реле заряда

Установлено реле заряда под капотом автомобиля. После замены сгоревшего реле на новое, аккумулятор не нужно будет постоянно заряжать. С такой проблемой владельцы Нивы сталкиваются очень редко.

Проблемы с другими деталями генератора

Точно так же считается редкой причиной отсутствия заряда. Поэтому проверять ротор, статор необходимо в самый последний момент.

Ремонт электрической части

Для начала, генератор надо снять. Перед отсоединением проводки, тщательно зарисуйте или сфотографируйте схему соединения. Расположите узел на чистой поверхности, мусор не должен попадать внутрь. Как подключить генератор на ниве:

Отсоедините регулятор напряжения и плату диодного моста. Прозвоните диоды и соединительные шины тестером. Неисправные радиодетали обычно видно без измерения. Их ремонт невозможен, только замена. Осмотрите токосъемные дорожки ротора. Медная поверхность должна быть без оксидного налета, трещин и прочих повреждений. При необходимости можно зачистить ее мелкой шкуркой.

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания. Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно. Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства.

Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.

Стоит учитывать, что использование на автомобиле батареи большей мощности, чем рекомендует изготовитель, требует и установки более производительного генерирующего устройства.

Необходимо учесть ту нагрузку, которую должен выдерживать генератор — она высчитывается по максимальным показателям всех электроприборов и систем авто.

Не стоит забывать, что зарядный ток от устройства, генерирующего энергию, позволит завести машину в холодное время года. Для того чтобы не возникало проблем с заводом автомобиля, мы рекомендуем приобретать генерирующее оборудование, ток заряда которого будет составлять примерно 10% от ёмкости источника питания.

То есть для аккумулятора в 100 А/ч необходим генератор, который сможет выдать 10А

Обратите внимание, для многих машин оборудование в 100 ампер будет работать на пределе своих возможностей, потому что энергопотребление автомобильной системы в районе 80 ампер. Поэтому выбор источника, генерирующего энергию, должен учитывать и ёмкость АКБ, и потребление в сети

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

А еще интересно: Нива шевроле установка кондиционера — Автожурнал MyDucato

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Проводка и соединения

Одно из самых слабых мест в схеме питания Нивы (да и любого другого автомобиля) – соединение силового провода с генератором. Устройство расположено низко и практически не защищено от воды и грязи. Даже если это соединение выглядит нормальным, имеет смысл его разобрать и осмотреть место контакта. Разбираем, осматриваем, при необходимости зачищаем, наносим токопроводящую смазку, собираем.

Наконечники силовых проводов явно требуют чистки

Следующее слабое место – соединение минусового провода АКБ с двигателем. Расположено оно не в самом удачном месте и постоянно в грязи. В результате соединение окисляется и хороший контакт пропадает. Делаем то же самое: разбираем, чистим, собираем.

Соединение минусового провода с массой на Ниве

Наконечник на клемме аккумуляторной батарее Шевроле просто лопнул

В остальном же проводка и соединения на Нивах ведут себя вполне корректно, но это не значит, что все это будет стоять вечно. Не ленимся, осматриваем соединения, провода. При необходимости прозваниваем.

Инструкция по ремонту агрегата ВАЗ 2114

Разборка агрегата для ремонта представляет собой последовательность шагов:

  1. Отжав три защелки, снимаем защитный кожух с корпуса.
  2. Делаем отметки взаимного расположения двух крышек и статора, чтоб облегчить сборку.
  3. Вывернув винты крепления, демонтируем щеточный узел.
  4. Далее нужно отсоединить провода от вывода регулятора.
  5. Выкручиваем крепежные болты и демонтируем диодный мост, отключив при этом выводы обмоток.
  6. Вывернув четыре винта стяжки, нужно снять крышку с той стороны, где находятся контактные кольца генератора.
  7. Фиксируем вал ротора от прокручивания с помощью тисков и откручиваем гайку крепления шкива. Теперь снимаем шкив генераторной установки и шайбу с вала ротора.
  8. На последнем этапе демонтируем крышку ротора агрегата.

Далее можно осматривать детали и производить их ремонт или замену. Могут быть неисправны щетки, диодный мост, подшипники, трехуровневый регулятор напряжения и другие детали генераторной установки.

На современных автомобилях устанавливается большое количество электроники, что требует более мощной генераторной установки для стабильной работы бортовой сети. Низкое напряжение может сказаться на работе клапанов. При большой нагрузке генератор греется. В этом случае на ВАЗ 2114 устанавливается генератор с Приоры или Калины, способный выдавать ток до 115 А. Он крепится аналогично штатному, только нужно заменить шкив ремня привода.

Устанавливается генератор на ВАЗ 2114 в обратном порядке. После установки агрегата на штатное место подключаются все разъемы и провода, надевается ремень привода. Для натяжения ремня привода при объеме 1,5 л отводится с помощью монтировки корпус генератора от блока мотора. А при объеме 1,6 л натягивается ремень с помощью винта натяжения. От натяжки ремня зависит работоспособность генератора. Если натяжение недостаточно, то вырабатывается слабый заряд, что отрицательно сказывается на работе бортовой сети.

Устройство генератора на Нива Шевроле

НО устанавливаются реле и диодный мост в паре то есть если диодный мост от от и реле-регулятор от Отличия: Главное отличие — дополнительная цепь маломощных диодов поз 3 для регулятора напряжения. У таких диодов нет. Зато на на выходной шпильке -вентиле 1 есть контак для регулятора, и на связке диодов 2 тоже присутствует контакт для регулятора.

Реле имеют 2 провода, которых на реле нет.

Правый провод соединяется с контактом 2 диодного моста, а левый провод с контактом 1 диодного моста. Провод же с самого диодного моста, возбуждения, соединяется с контактом на обратной стороне реле одинаково что у , что у Контакт 4 — контакт подключения возбуждения на генераторе.

Схема расположения регулятор с верху, двигаемся против часовой от регулятора Регулятор встает вместо но без уплотнительного кольца. При этом сам регулятор приличного качества на авторынке найти не удалось. Про качество диодных мостов.

Но у нас её не продают. Вся наверно, на завод уходит. Время ремонта — 20 минут с перекурами.

Время разбирательства в номенклатуре и возможных заменах — 4 часа. Благо авторынок рядом с домом.

А вообще, генератор накрылся из-за некачественного предыдущего ремонта. Когда вместо шприцовки карданов в моей машине отремонтировали генератор!

Зажмите ротор генератора в тисках не слишком сильно, чтобы ротор не проворачивался и отверните гайку крепления шкива. Снимите пружинную шайбу и шкив.

Снимите упорную шайбу генератора Выньте ротор генератора Нива Шевроле из крышки со стороны привода Снимите с вала ротора дистанционное кольцо Осмотрите контактные кольца.

Если на них имеются задиры, риски, царапины, следы износа от щеток и т.

Ремонт генератора Шевроле Chevrolet

Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать Проверьте омметром тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор Проверьте контрольной лампой, нет ли замыкания обмотки на корпус ротора.

Для этого включите контрольную лампу в сеть переменного тока напряжением В можно использовать аккумуляторную батарею и лампу 12 В.

Один провод подсоедините к корпусу ротора, а второй — поочередно на каждое кольцо. В обоих случаях лампа не должна гореть. Если хотя бы в одном случае лампа горит, значит, происходит замыкание и необходимо заменить ротор Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор.

Инструкция по снятию диодного моста с генератора Нивы

Если есть износ, надо заменить подшипники или крышки генератора Проверьте, нет ли обрыва в обмотке статора. Поочередно подсоедините контрольную лампу между всеми выводами обмотки.

Во всех трех случаях лампа должна гореть. Если лампа не загорается, произошел обрыв в обмотке. Замените статор или обмотку Проверьте, нет ли замыкания обмоток статора на корпус. Подсоедините лампу к выводу обмотки статора, а провод от источника тока к корпусу статора.

Если лампа загорается, значит, есть замыкание: Осмотрите крышку генератора со стороны привода в сборе с подшипником.

Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником подшипник в крышке завальцован. Проверьте легкость вращения подшипника со стороны контактных колец.

Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, подшипник необходимо заменить.

Для этого с помощью съемника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Характер неисправности

В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.

Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:

  • ток – 80А;
  • напряжение – 13,2 В,
  • вращение – правое.

Стоимость штатных моделей электрогенераторов составляет 5-7 тыс. рублей. При возникновении поломки агрегата возможна замена его составных частей либо полная замена на оригинал или аналоги. Цена наиболее распространенных представлена в таблице.

Аналог Артикул Стоимость, в рублях
Генератор ВАЗ-2104-21073,21214 9412.3701-03 5900
Генератор ВАЗ-2104-21073,21214 372.3701-03/05 3800
Генератор ВАЗ 2121-21213,21214 9412.3701 5450

Из таблицы видно, что в процессе замены генератора на Ниве можно отдать предпочтение более дешевому универсальному аналогу.

А еще интересно: Нерегулируемые ступичные подшипники на ниву

В процессе эксплуатации любого автомобиля нередко возникают какие-либо неприятные ситуации в виде выхода из строя того или иного элемента. Нива не является исключением, и чаще всего страдает генератор.

Если показатели во время замера выше, значит, в конструкции произошел обрыв или замыкание обмоток. То же самое можно сказать и про случай, когда напряжение ниже указанного числа. Данную процедуру проводят вне зависимости от двигателя: инжектор или карбюратор.

Также, если поломка вызвана другой причиной, можно выполнить замену самого генератора. Обычно за проведением замены обращаются в специальные СТО, но при необходимости работы можно выполнить и своими руками.

Генератор — устройство, характеристики, проверка работы

На двигателе карбюраторном ВАЗ-21213 устанавливается генератор типа 371.3701, на инжекторном двигателе ВАЗ-21214 – типа 9412.3701. Эти генераторы конструктивно схожи и представляют собой синхронные электрические машины переменного тока с электромагнитным возбуждением, с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем.

Генератор 371.3701

1 – поджимная втулка; 2 – втулка; 3 – буферная втулка; 4 – защитный кожух; 5 – винт крепления выпрямительного блока; 6 – выпрямительный блок; 7 – вентиль выпрямительного блока; 8 – конденсатор; 9 – задний подшипник вала ротора; 10 – контактные кольца; 11 – вал ротора; 12 – щетка, соединенная с выводом «В» регулятора напряжения; 13 – вывод «30» для подключения потребителей; 14 – щетка, соединенная с выводом «Ш» регулятора напряжения;

15 – вывод «В» регулятора напряжения; 16 – регулятор напряжения; 17 – вывод «61» генератора; 18 – шпилька крепления генератора к натяжной планке; 19 – крыльчатка; 20 – шкив; 21 – пластины крепления подшипника; 22 – упорное кольцо; 23 – передний подшипник вала ротора; 24 – обмотка ротора; 25 – полюсный наконечник ротора; 26 – обмотка статора; 27 – статор; 28 – передняя крышка (cо стороны привода).

Схема соединений генератора 371.3701

1 – Аккумулятор; 2 – генератор; 3 – комбинация приборов; 4 – резистор 51 Ом, 5 Вт; 5 – диод;

6 – контрольная лампа заряда аккумуляторной батареи; 7 – блок предохранителей; 8 – реле зажигания; 9 – выключатель зажигания.

Генератор 9412.3701

1 – кожух; 2 – вывод «В » для подключения потребителей; 3 – конденсатор; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D » регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – положительный диод; 8 – отрицательный диод; 9 – регулятор напряжения; 10 – задняя крышка; 11 – стяжной винт; 12 – передняя крышка; 13 – обмотка статора; 14 – упорное кольцо; 15 – передний подшипник вала ротора; 16 – шкив;

17 – гайка; 18 – вал ротора; 19 – конусная шайба; 20 – шайба; 21 – полюсные наконечники ротора; 22 – сердечник статора; 23 – втулка; 24 – обмотка ротора; 25 – задний подшипник вала ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – щеткодержатель; 29 – выводы обмотки статора; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов).

Техническая характеристика генератора 371.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А

Техническая характеристика генератора 9412.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А

Статор и крышки генератора стянуты четырьмя болтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник генератора 9412.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Передний подшипник генератора 371.3701 стянут четырьмя винтами между внутренней и наружной пластинами и может заменяться отдельно от передней крышки. Задняя часть генератора 9412.3701 закрыта пластмассовым кожухом на защелках. На задней крышке генератора 371.3701 установлен кожух с резиновым воздухозаборником, позволяющим забирать воздух для охлаждения генератора из верхней части подкапотного пространства, что уменьшает вероятность попадания воды в генератор при проезде глубоких луж и бродов. На двигателе 21214 такая опасность меньше, так как вместо механического вентилятора системы охлаждения (который неизбежно разбрызгивает воду), там установлены электровентиляторы, к тому же они находятся впереди радиатора.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные – на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом генератора 9412.3701).

Как проверить без демонтажа

Можно диагностировать устройство на месте, не разбирая генератор и не выпаивая деталь. Для этого откручивают все провода на генераторе и регуляторе напряжения, тестер выставляют в режим омметра, лампу подключают к аккумулятору вышеописанным способом.

Данный метод позволяет проверить на исправность весь мост и отдельные группы.

Короткое замыкание

Для данной проверки плюсовой электрод прикладывают к выходу 30 генератора («плюс» силового выпрямителя), минусовой — к корпусу. Показатель сопротивления, равный 1, указывает на исправность моста.

Один конец лампы подсоединяют к минусовой клемме генератора, другой — к плюсу. Горящая лампа указывает на короткое замыкание.

Отрицательная группа

Минусовой электрод тестера соединяют с остовом генератора, плюсовой — с одним из болтов крепления диодного моста. Отрицательная группа исправна, если сопротивление равно бесконечности.

Для проверки лампой её минус подсоединяют на обшивку генератора, плюс — к болту крепления моста. Лампа горит или мигает при неисправности в отрицательной группе элементов.

Положительная

Плюсовой щуп мультиметра подсоединяют к выводу плюса, минусовой — к болту крепления моста. При исправной группе сопротивление бесконечно.

Минус лампы связывают с болтом крепления моста, плюс прикладывают к выводу плюса. Загоревшаяся лампа указывает на короткое замыкание в положительных полупроводниках.

Второстепенная группа

Плюсовой электрод тестера прижимают к выводу 61 (обычно «плюс» дополнительного выпрямителя), минусовой соединяют с любым болтом крепления моста. Диоды исправны при показателе сопротивления, равном 1.

Отрицательный конец лампы подсоединяют к болту крепления моста, а положительный — к выводу 61. Загоревшаяся лампа указывает на неисправность в данной группе.

Мосты могут быть изготовлены из отдельных диодов или выполнены в виде монолитной конструкции (диодная сборка)

Описание устройства

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123. Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения. Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.

Конструкция узла 21214

Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Вывод «В» генераторного агрегата должен быть подключен к плюсовой клемме АКБ, а минус аккумулятора к массе автомобиля. Если подключение будет неправильным, это приведет к пробою диодов.

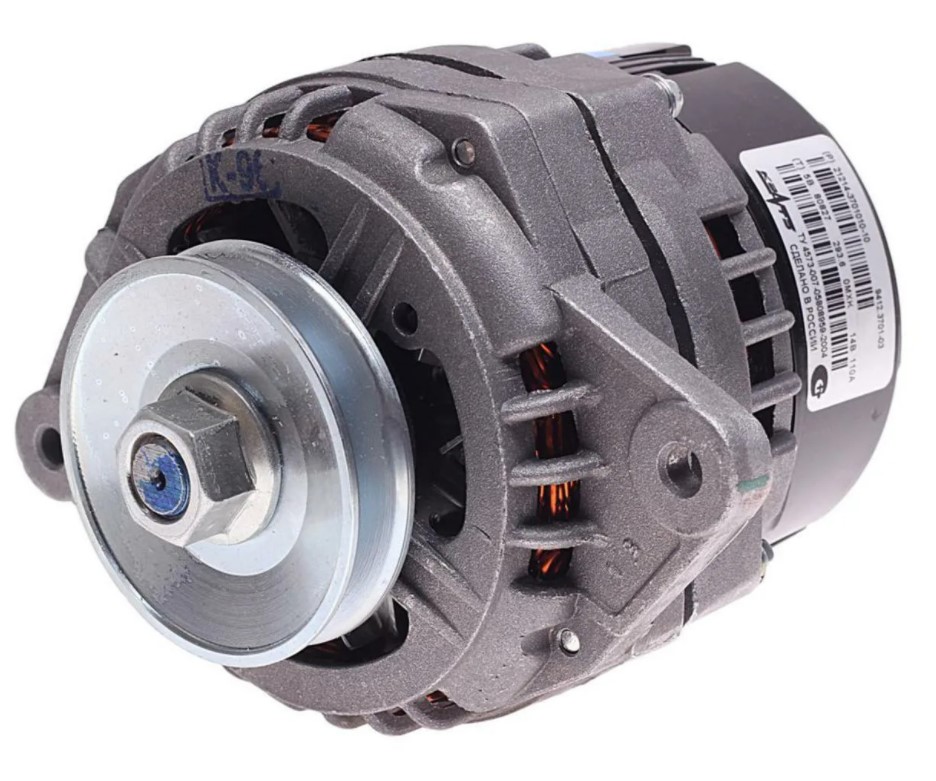

Генератор Нива 21214
