Зазоры свечей зажигания ваз 2107 инжектор

Как работает зажигание в цилиндре

Если говорить о свечах, то это как бы последнее звено в системе зажигания, которое непосредственно контактирует с воздушно-топливной смесью. Именно этот элемент ее поджигает, и делает это либо – эффективно и как заложено в технический регламент, либо неэффективно по ряду причин (кстати, виной зачастую выступает износ).

После того как топливная смесь (бензин и воздух) были поданы в цилиндры, поршень начинает идти вверх и сжимать ее, нагнетая тем самым давление.

В пиковой или как принято называть в «верхней точке», ЭБУ дает приказание и происходит воспламенение этого состава. Причем поджигает его свеча зажигания — между электродами бежит искра, которая и является катализатором.

Однако воспламенение может и не произойти, я не беру сейчас варианты с неисправностью системы зажигания, просто выставлен — не правильный зазор. Таким образом, могут появляться «пропускания» (то есть не воспламенение топливной смеси), которые заставят ваш двигатель работать с низким КПД, а иногда вообще он не запускается (например — утром зимой). Но почему так происходит.

Это интересно: Причина белого цвета свечей зажигания

проверка и замена свечей зажигания на автомобиле ваз 2107

Для выполнения работ по замене и проверки свечей зажигания автомобиля ваз 2107 потребуется специальный круглый щуп. Последовательность выполнения работ проверки и замены свечей зажигания на автомобиле ваз 2107

1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

Внимание При выполнении следующей операции запрещается тянуть за высоковольтный провод. Усилие следует прикладывать только к наконечнику высоковольтного провода

2. Снимаем со свечи зажигания наконечник высоковольтного провода. 3. Очищаем от грязи и продуваем сжатым воздухом головку блока цилиндров вокруг свечи. 4. Свечным ключом на 21мм или торцовым ключом с глубокой головкой выворачиваем свечу из резьбового отверстия в головке блока цилиндров.

5. Визуально оцениваем состояние свечи зажигания. У исправной свечи зажигания при отрегулированном на автомобиле ваз 2107 двигателе нагар на изоляторе свечи должен быть от серо-желтого до серо-коричневого цвета. Если нагар на свече зажигания имеет черный цвет, возможно свеча неисправна или нарушены регулировки двигателя. При наличии на изоляторе свечи трещин или повреждений свечу зажигания необходимо заменить. 6. Круглым щупом проверяем у свечи зажигания зазор между электродами. Если зазор у свечи зажигания не соответствует норме, устанавливаем зазор свечи согласно табл. 13.3, подгибая или отгибая боковой электрод. 7. Устанавливаем в двигатель автомобиля ваз 2107 свечу зажигания, заворачивая ее рукой, а затем затягиваем ключом моментом 3—4 кгс-м.

Внимание Чрезмерная затяжка свечи зажигания может привести к повреждению резьбы в отверстии головки блока цилиндров. 8

Аналогично заменяем на автомобиле ваз 2107 свечи зажигания других цилиндров

8. Аналогично заменяем на автомобиле ваз 2107 свечи зажигания других цилиндров.

Зазоры между электродами свечи зажигания автомобиль ваз 2107

Проверка и замена катушки зажигания

На заднеприводных автомобилях классического семейства с карбюраторным двигателем катушка зажигания (в автомобильных кругах её часто называют «бобиной») устанавливается в моторном отсеке на левом брызговике и закрепляется с помощью двух гаек.

На более поздних инжекторных версиях установлен модуль зажигания, закрепляемый на блоке цилиндров.

Перед тем, как принять решение о замене катушки, следует удостовериться в ее неработоспособности, иначе ремонт может оказаться бесполезным, а деньги будут выброшены на ветер.

Способы проверки

Самый простой, не требующий особых приспособлений, но небезопасный способ. Снимаем центральный высоковольтный провод и прокручиваем двигатель, повернув ключ зажигания. Одновременно прислоняем снятый провод на «массу» или кузов автомобиля. Если искра есть — значит катушка в порядке. Для этой операции, возможно, понадобится помощник.

Второй способ, он же более точный, заключается в измерении сопротивлений обмоток катушки с помощью измерительного прибора мультиметра или «в народе» с помощью тестера.

Измерение сопротивлений катушки зажигания

Зачищаем контакты катушки (шпильки на корпусе). Первая проверка — сопротивление первичной обмотки. Для этого подключаем омметр к двум шпилькам и снимаем измерения. В зависимости от типа проверяемой катушки сопротивление должно находиться в следующих пределах: катушка 2101-2107 Б-117А = 3-3.5 Ом; катушка 2108-099 027.3705 = 0.45-0.5 Ом.

Затем проверяем сопротивление в цепи вторичной обмотки. Одну клемму тестера подключаем к центральному выводу высоковольтного провода, а вторую клемму щупа — оставляем на выводе первичной обмотки. В этом случае сопротивление рабочей катушки должно быть следующим: Б-117А = 7.4-9.2 кОм; 027.3705 = около 5 кОм.

Замена на новую

Для замены катушки зажигания (бобины) ВАЗ 2106 необходимо проделать следующие действия:

1. Вынимаем высоковольтный провод из крышки катушки.
2. Ключом на 8 отворачиваем гайку с вывода, обозначенного на крышке катушки буквой «Б», и снимаем наконечники зеленого и коричневого проводов. Чтобы мелкие гайки не потерять, рекомендуем наживлять их на место.
3. Аналогично отсоединяем голубой провод с черной полосой от вывода, обозначенного буквой «К».
4. Если цвета проводов окажутся другими, а такое возможно — перед отсоединением пометьте их положение. С вывода «Б» провод проложен в жгуте проводов, с вывода «К» — один соединяется с выводом распределителя зажигания, второй уходит в жгут.
5. Ключом на 10 отворачиваем на три-четыре оборота гайки крепления катушки.
6. Снимаем ее с автомобиля.

Устанавливаем новую катушку в обратной последовательности, соблюдая записанный порядок подсоединения проводов.

Модели и фирмы-производители

На прилавках автомагазинов существует несколько моделей катушек зажигания. Для «классики» (2101-2107) — Б-117А, а для автомобилей ВАЗ восьмого семейства (2108-21099) — 027.3705.

В основном, все катушки отечественного производства, фирмы-производители: АТЭ-2, Цитрон, Старый Оскол. Самыми качественными, по многочисленным отзывам, считаются катушки от г. Старый Оскол.

Этапы замены свечей на ВАЗ 2106

На классических автомобилях Лада или более привычное слуху Жигули, предусмотрена удобная замена свечей зажигания. Они располагаются в хорошей доступности с левой стороны двигателя по ходу движения, добраться до них можно из подкапотного пространства.

За время производства ВАЗ 2106 было выпущено большое количество модификаций, которые комплектовались различными двигателями. Опытные водители отмечают хорошую ремонтопригодность, неприхотливость в обслуживании, а также к расходным материалам.

Глобальных отличий в версиях с разным объемом двигателя при замене нет, все действия будут практически одинаковыми.

Перед началом замены элементов зажигания, необходимо принять меры предосторожности. А для того чтобы легче ввернуть и впоследствии вывернуть свечу, вы можете нанести немного графита с мягкого карандаша на резьбу или немного медной смазки. А вот масло или обычная пластичная смазка приведут к прикипанию свечи зажигания в резьбе головки блока цилиндров

А вот масло или обычная пластичная смазка приведут к прикипанию свечи зажигания в резьбе головки блока цилиндров.

Снятие старых

Сама процедура замены свечей зажигания на ВАЗ 2106 очень простая и справиться с ней может даже новичок, который прежде ни разу не заглядывал под капот своего автомобиля. Для проведения данного ремонта, нам понадобится свечной ключ или специальная головка с воротком.

Переходим к замене:

Первым делом открываем капот вашей машины и снимаем с каждой свечи высоковольтные провода.

После этого берем ключ или головку на 21 и поочередно выкручиваем свечи.

Обращаем внимание на внешний вид электродов, образование сажи и всевозможного налета, а также на зазор между электродами.

Чтобы двигатель работал идеально на новых свечах, необходимо правильно выставить зазор между электродами. Как это сделать описывается ниже.

Устанавливая новые свечи зажигания, рекомендуется не усердствовать с силой затяжки, иначе можно сорвать резьбу на блоке, что приведет к дорогостоящему ремонту.

Идеально, если есть в наличии динамометрический ключ, в таком случае рекомендуемый момент затягивания 20-30 Nm.

Проверка зазора

Большинство автовладельцев даже не знают о том, что величина зазора между боковым и центральным электродом свечей зажигания влияют на многие параметры двигателя.

1. Во-первых, если зазор свечей зажигания будет неверно выставлен, то заводится ВАЗ 2106 будет уже не так хорошо, как при оптимальных параметрах.
2. Во-вторых, динамические характеристики станут гораздо хуже, так как смесь будет воспламеняться не правильно и не будет вся сгорать.
3. И следствие второго пункта – это повышение расхода топлива, что скажется не только на параметрах двигателя но и на кошельке владельцев ВАЗ 2106.

Какой зазор на свечах ВАЗ 2106 должен быть

В связи с тем, что на моделях «классики» применяются как контактные, так и бесконтактные системы зажигания, зазор выставляется в соответствии с установленной системой искрообразования.

• Если у вас установлен трамблер с контактами, то зазор между электродами должен быть в пределах 0,5-0,6 мм.
• В случае с установленным электронным зажиганием зазор свечей будет равен 0,7-0,8 мм.

Как правильно выставить зазор между электродами свечей на ВАЗ 2106

Для того, чтобы отрегулировать зазор, нам понадобится набор щупов с необходимыми по толщине пластинами. Зазор измеряется плоским щупом, в свечках с несколькими боковыми электродами – круглым.

Затем подбираем необходимой толщины щуп для вашей системы зажигания и вставляем его между боковым и центральным электродом свечи. Щуп должен входить туго, но не с большим усилием.

Аналогичную операцию проводим с остальными свечами. Закручиваем все на свои места и довольствуемся отличной работой двигателя.

Исправляем ситуацию

Регулировка зазора довольно простая, необходимы только специальные щупы, которые продаются в любом магазине авто запчастей. Выкрутив свечу, осматриваете их на предмет повреждений. Если повреждений нет, следующим этапом свечки чистят.

После этого щупом проверьте зазор. На глаз его определить невозможно. Как выставить зазор? Сблизить контакты можно постучав ручкой отвертки, отдалить тоже отверткой. Главное действовать аккуратно, чтобы не отломить электрод. Он не любит многократных изгибаний туда-сюда. После этого вновь проверить используя щуп для проверки зазора свечей зажигания.

А зачем вообще заморачиваться с какими то зазорами? Вот это самая большая ошибка автолюбителей. Нормальный зазор дает преимущества:

• Великолепная работа мотора, которая не только залог безопасности на дороге, но и легкий запуск.
• Экономия бензина 5-7% это тоже серьезный аргумент.
• Повышение ресурса мотора и самих свечей, они прослужат дольше.

Исчерпывающая информация о зазоре на свечах зажигания

У вас нету друзей шутников? Просто расскажу случай из жизни, чем может обернуться глупая шутка. Один шутник в гараже переставил провода на свечах своему товарищу. Дело было поздней осенью, а на следующей день ему выезжать на заказ. Ударил мороз, и машина не заводится.

И вот гаражная бригада слесарей мерзла более часа, пытаясь запустить мотор всеми способами, пока один не догадался проверить порядок проводов. Никто и подумать не мог, что такое возможно. Для чего я это рассказал? Не перепутайте провода при манипуляциях со свечками, и проверьте порядок, если после проверок, регулировок или замен, возникли проблемы с запуском мотора.

На этом все, друзья, теперь вы знаете, как отрегулировать зазор на свечах зажигания, и сможете сами это сделать, подписывайтесь на обновления и не забывайте делиться ссылками, до встречи.

Опасность неправильной установки зазорного расстояния

Возможны две ситуации некорректной регулировки межэлектродного расстояния, которые могут привести в различного рода проблемам:

1. Увеличенное расстояние. Может спровоцировать пробой катушки или изоляции. Пробой может повредить элементы автомобиля и привести к их поломкам. Кроме того, возникает обрыв искры из-за недостаточного количества энергии. В результате возможно появление хлопков при выхлопе.
2. Уменьшенное расстояние. Искра при этом становится короткой и отличается высокой мощностью. Также увеличивается вероятность поджога дуги. Искре не хватает времени для разрыва, из-за чего формируется поток плазмы постоянного характера. Это может спровоцировать короткое замыкание, и как результат — сгорание катушки. Стабильность работы двигателя нарушается, он может заглохнуть в любой момент времени.

Выбор

Выбор свечей сегодня достаточно обширный. Но мы поговорим о том, какие применяются для ВАЗ 2110 и что на данный момент можно считать лучшим выбором для вашего авто.

Отличаются свечи между собой преимущественно материалом, из которого изготовлены электроды.

Тип свечей

Особенности

Это классические свечи для ВАЗ, устанавливаемые заводом. Эксплуатационный срок составляет до 50 тысяч километров. Некоторые из них покрывают сплавом иттрия, чтобы повысить уровень надежности работы электрода

Характеризуются повышенной устойчивостью к температурным колебаниям и воздействию коррозии, что положительно влияет на срок службы элементов. Способны такие элементы работать до 90 тысяч километров

Характеристики во многом близки к платиновым свечкам, сегодня считаются наиболее долговечными и качественными. Запас прочности — порядка 90-100 тысяч километров

Эксплуатационный срок может увеличиваться или уменьшаться, в зависимости от ухода, условий использования автомобиля, а также качества заливаемого топлива.

Платиновая свечка

Замена

Если очистка и просушка не дали никакого результата, а проверка остальных элементов цепи зажигания не выявила других источников проблем, тогда вина лежит на свечах. Их нужно заменить.

Замена элемента

Для замены свечек вам потребуется:

• Свечная головка;
• Трещотка или вороток;
• Удлинитель;
• Комплект новых свечей.

Приступаем к работе.

1. Отключите высоковольтные провода от свечей зажигания на вашем ВАЗ 2110.
2. Головкой и воротком выкручиваются элементы зажигания.
3. Первое движение при выкручивании может даваться тяжело, потому резко откручивать свечи настоятельно не рекомендуется. Вы можете сорвать резьбу.
4. Если при демонтаже свеча застревает, вверните ее на пару витков обратно, после чего вновь аккуратно выкрутите.
5. Места посадки свечей зачистите от образовавшихся загрязнений, проверьте состояние колец.
6. Установите на место старых новые свечи. Закручивать элементы необходимо с определенным моментом — 31-19 Нм.
7. Подключите высоковольтные провода, выполните пробный запуск двигателя.

Извлекаем съемником

Даже если это новые свечи, советуем предварительно проверить уровень зазоры, чтобы он соответствовал регламентированным нормам.

Заменить свечи довольно просто, как и проверить зазор. Но выбирая между чисткой и заменой, мы советуем выбрать второй вариант. Дело в том, что применение любого из перечисленных выше способов очистки свечек может навредить автомобилю. Особенно это касается химически агрессивных веществ, попадание на элементы мотора или подкапотного пространства способно привести к достаточно печальным последствиям. Намного проще просто поменять свечки. К тому же, стоят они не дорого.

Наличие автомобиля подразумевает регулярные работы по замене многих деталей. Одними из таких деталей выступают свечи зажигания, ответственные за своевременное разжигание воздушно-бензиновой смеси. Их работоспособность оценивается посредством анализа просвета между электродами. Оно может быть разным относительно многих факторов. Поэтому при возникновении недочетов в работе мотора, сначала проверяются свечи. При этом оценивается зазор между электродами. Тогда можно поставить вопрос – какой должен быть зазор на свечах зажигания, чтобы не было проблем в работающем автомобиле.

Выставляем правильный зазор на иридиевых свечах зажигания Denso

Для иридиевых свечей правильным зазором будет от 0.5мм. до 0.6мм. Регулируется зазор в иридиевых свечах путем отгибания бокового электрода. Помните, что необходимо по возможности обеспечить наиболее параллельное размещение плоскостей электродов, что бы в процессе эксплуатации не было одностороннего выгорания электрода. Для замера расстояния зазора свечей применяют круговые метки измерители. А так же специальные наборы пластин разной толщины.

Если вам необходимо поправить зазор, вы можете воспользоваться специальным инструментом, который выгибает внешний (боковой) электрод. Инструмент имеет специальное отверстие и выгибает внешнюю часть электрода опираясь на сам средний электрод.

Если у вас нет инструмента, вы можете воспользоваться стальной пластиной в которой вы можете сделать с краю отверстие. Либо можете попробовать найти трубочку похожего диаметра, одеть ее на электрод и потихоньку отогнуть.

Загнуть электрод в обратную сторону вы можете просто, опираясь на свечу зажигания сверху, приложив электрод к плоской ровной и твердой поверхности.

Будьте очень аккуратны, следите за тем что бы не повредить центральный электрод в процессе настройки, а так-же будьте очень осторожны с керамическим изолятором.

Стоит так же отметить, что необычные свечи с несколькими контактами обычно не регулируются по зазору. Так выставить равномерно все контакты на определенный зазор в каждой свече не представляется возможным.

Как измерить зазор между электродами

Зазор между электродами изменяется в процессе эксплуатации, поскольку на свечу постоянно воздействуют электрическое напряжение и высокое давление. Расстояние между электродами рекомендуется проверять каждые 15 тыс. км. (или 30 тыс. км. для многоэлектродных устройств) и корректировать его.

Для измерения потребуется специальный инструмент – щуп. Используются инструменты трёх видов:

1. Монетообразный – по краю «монеты» имеется утолщающийся ободок, который и является измерителем. Вставляют ободок между электродами и поворачивают «монету» таким образом, чтобы ободок встал враспор между ними. Затем смотрят обозначение, которое нанесено на диск. Оно указывает на ширину ободка в конкретной точке. Недостатки такого щупа в том, что он может сточиться и им можно случайно увеличить промежуток между контактами.
2. Монето-проволочное устройство – тоже круглый инструмент, но зазор измеряется путём вставки между электродами проволочек, закреплённых на корпусе. Они имеют фиксированную толщину, поэтому точно определить расстояние не получится.
3. Плоский щуп – инструмент представляет собой набор щупов, отличающихся по толщине. По виду он напоминает швейцарский нож. Чтобы произвести измерение, подбирают щуп нужной толщины (можно использовать несколько щупов). Бывают инструменты комбинированного типа с проволочками, то есть сочетающие в себе этот и предыдущий варианты.

Чтобы измерить зазор, свечи извлекают из мотора. Для этого потребуется головка на 16 или 21. Сначала отсоединяют бронепровода, а затем выкручивают свечи. Извлечённые устройства чистят, чтобы удалить нагар и получить достоверный результат измерения.

Для очистки можно использовать небольшой отрез чистой ткани. Если тканью счистить нагар не получается, следует нанести на поверхности электродов медицинский спирт.

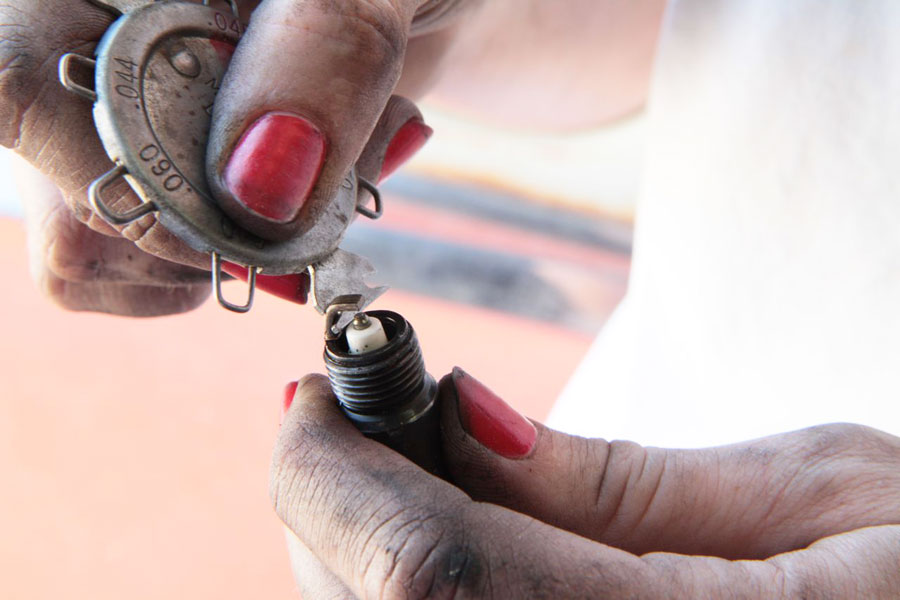

После очистки измеряют промежуток инструментом, поместив щуп между электродами. Выбирают щуп, соответствующий по толщине величине, которую требуется выставить. Если щуп не входит между контактными поверхностями, значит, зазор нужно увеличить. Если щуп свободно входит между электродами, требуется подогнуть контакты в сторону уменьшения расстояния. Щуп должен плотно входить между контактами.

krassawa › Блог › Что нужно знать про зазор в свечах зажигания?

Очень часто проблемы с двигателем автомобиля возникают из-за того, что в свечах зажигания между электродами неправильно выставлен зазор. Такая ситуация нередко провоцируется и тем, что производители этих деталей в большинстве случаев заявляют, что нет необходимости регулировать в свечах зажигания зазор. Но это утверждение совершено неправильное и необоснованное, потому каждому автовладельцу не лишним будет знать, как можно проверить и отрегулировать зазор в свечах зажигания. Понятно, что если, например, нет искры на катушке зажигания, то зазор в свечах тут совершенно ни при чем

Но все равно эта величина оказывает важное влияние на работу двигателя. Для того чтобы лучше это понять, следует рассмотреть процессы, которые происходят в камере сгорания, когда от искры воспламеняется воздушно-топливная смесь

В этот момент происходит сжатие наполнения цилиндра при помощи поршня. Углеводородно-воздушная смесь при этом до предела уплотняется и чтобы искра прошла успешно через такую плотную субстанцию, нужна разница потенциалов.

Почему важна регулировка зазора в свечах зажигания?

В стандартных бензиновых двигателях система зажигания устроена так, что она может нормально работать, только если все элементы механизма исправны. В частности, вам не помешает знать, как проверить катушку, как провести диагностику генератора, ведь каждый из этих узлов оказывает влияние на работоспособность двигателя.

И даже небольшое нарушение во всем этом сложном механизме, к примеру, нагар на свечах, может стать причиной не только ухудшения работы двигателя, но и его поломки. Что касается зазора в свечах зажигания, то например, если произошло его естественное увеличение, искре может попросту не хватить мощности, чтобы пробить плотную смесь воздуха и углеводорода. Естественно, придется тратить больше энергии на пробитие и как следствие, запал искры уменьшается, что в свою очередь в большинстве случаев снижает мощность двигателя.

При изучении процесса работы автомобильных свечей зажигания, нередко приходится столкнуться еще с некоторыми не до конца исследованными факторами. Именно поэтому если возникает вопрос «какие свечи следует поставить на свой автомобиль», ответ должен быть однозначный – оригинальные, которые рекомендует завод-производитель

Немаловажной является и периодическая проверка свечей, которая подразумевает определение величины зазора и ее корректировку в случае необходимости. Как правило, каждым производителем двигателя даются рекомендации по требуемому зазору и их лучше соблюдать, только так можно гарантировать качественную работу и полную исправность двигателя

Водители со стажем, которые уже имеют четкое представление об устройстве свечей зажигания, меняя зазор в свечах, могут влиять на мощность и работу двигателя. Но следует помнить, что неправильно выставленный зазор может и негативно отразиться на мощности двигателя и на расходе топлива, а также посредственно будет причиной увеличенной нагрузки на коленвал и поршневую систему.

Также следует заметить, что в старых моделях двигателей свечной зазор не так важен, как в современных. В работе двигателей последних модификаций используются максимально сжатые смеси, а потому и требования к точности зазоров очень высоки. Например, если нарушить величину зазора свечи на четырехтактном двухлитровом четырехцилиндровом восьмиклапанном двигателе всего на 1/5 миллиметра, это увеличит расход топлива на 4% и приведет к потере двигателем мощности примерно на столько же.

Проверить и отрегулировать зазор в свечах зажигания можно как в сервисном центре, так и самостоятельно. Для правильного выставления зазора лучше всего следовать рекомендациям производителя или советам опытных автомобилистов. Не забывайте, что хотя бы через каждый 15 тыс. километров эту процедуру нужно повторять. Только так ваш автомобиль всегда будет в порядке и порадует максимумом скорости и мощи.

Источник

Почему закидывает свечи зажигания на Ваз 2107 инжектор?

Как правило, причина данной неполадки одна. При низких температурах кислород требует большего количества топлива, что даёт команду форсункам инжектора увеличить подачу бензина. С этой задачей форсунки справляются добросовестно и подают горючее в камеру сгорания, после чего стартер создаёт в цилиндрах достаточно сильную компрессию, одновременно подавая искру для производства вспышки. Как следствие, в условиях компрессии свечи зажигания осуществляют запуск при низком импульсе. Учитывая то, что идеальная компрессия бывает только в новом двигателе, она и является основной причиной залива свечей зажигания инжектора. Если вы хотите, чтобы в зимний сезон двигатель ВАЗ 2107 заводился нормально, а свечи зажигания не заливало горючим, необходимо хоть раз в месяц «прогонять» расстояние 50-100 км со скоростью до 120 км/час. При этом желательно делать это на хорошем бензине.

Проверка искры на свечах ВАЗ 2107 инжектор

В случае, когда топливный насос в баке работает исправно, но при этом не запускается двигатель, значит существует проблема в системе зажигания. Прежде всего, необходимо проверить искровой разряд. Для проверки искрового разряда на высоковольтных проводах используют разрядник. В данном случае, применение разрядника обязательно, так как в инжекторных двигателях ВАЗ 2107 используется технология статического распределения зажигания с одновременной подачей высоковольтного напряжения на две свечи.

Другие проблемы двигателя, которые могут быть выявлены при диагностировании:

— электроды, покрытые смоляным нагаром свидетельствуют о переобогащённой топливной смеси и неккоректной работе карбюратора; — белый налёт на электродах — слишком бедная топливная смесь; — выгоревшие электроды — явный признак неверно подобранных свечей зажигания, либо использования некачественного бензина; — замасленность электродов говорит о неисправностях поршневой группы.
