Модернизация задних фонарей ВАЗ 2108-2115, 2110-2112

И если у владельцев 2108-2114 и автомобилей десятого семейства есть альтернатива в виде отечественной задней оптики ОСВАР, то пятнашки почему-то оказались совсем обделенными в этом плане. Уж очень не хочется покупать китайщину с проблемами при прохождении ТО, да еще и без гарантии на нормальную работу и космический вид.

Вариантов лечения можно найти несколько. Я пошел по пути полного отказа от токопроводящей ленты и использования патронов на каждую лампу от ВАЗ 2101. Этот вариант еще в 2007 году был описан в журнале «За рулем».

Вынимаем плату задних фонарей, отверткой поддеваем пластмассовые патроны и вынимаем ленту.

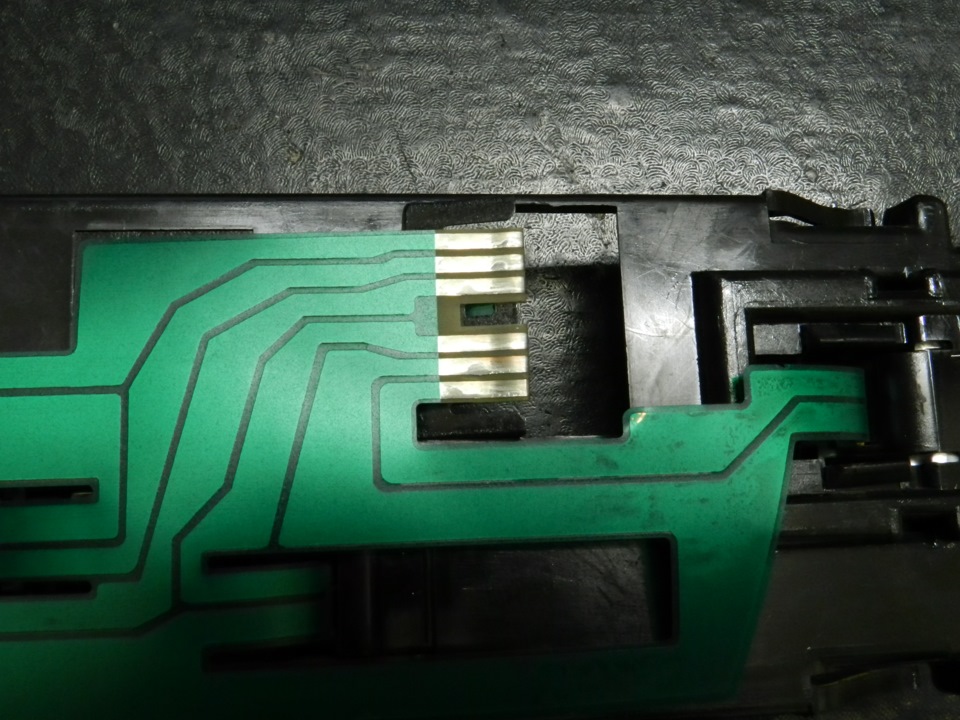

на плате видно где пропадал контакт и из-за этого не горели лампы

В задних фонарях пятнашек используются двойные лампы на габаритах и стопах, следовательно в магазинах нужно искать патроны двойные для габаритов и стопов, и одинарные для указателей поворота. В моделях ВАЗ 2108-2114 все патроны одинарные. Стоимость таких патронов в магазине 15-30 рублей. Кроме того, потребуются провода, наконечники, разъемы (можно взять и компьютерные), болты с гайками M3 для крепления патронов.

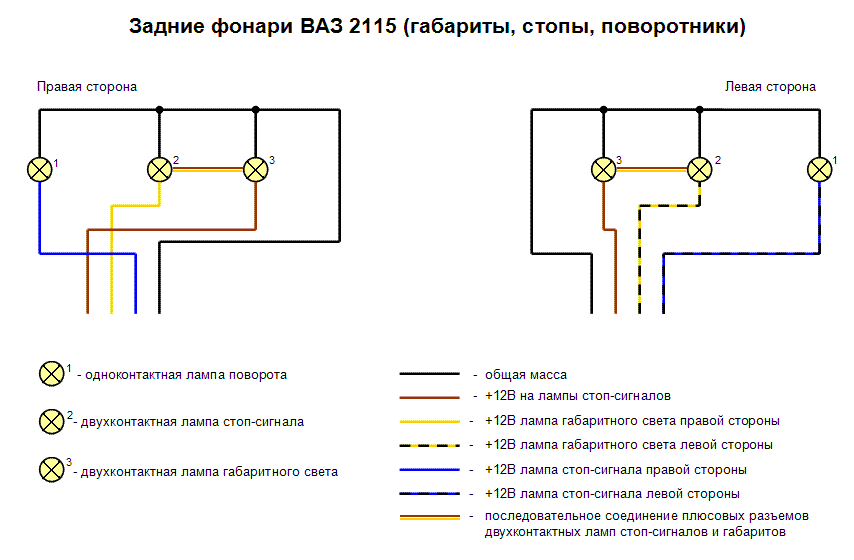

Электрическая схема задних фонарей ВАЗ 2108-2115 из книжки. Все вроде более чем понятно, общая масса и плюсы на каждый патрон.

По этой схеме для пятнашек не показано последовательное соединение ламп габаритных огней и стоп-сигнала. Быстренько набросал себе шпаргалку

высверленные и доработанные напильником отверстия под патроны

Для крепления к пластиковой основе патроны использовал небольшие болтики с гаечками M3, вышло аккуратно. Но вся работа достаточно кропотливая и не быстрая.

Поскольку не нашел одинарных патронов для поворотников, сделал на двойном перемычку по центру.

После того как все патроны закреплены остается самая приятная и интересная часть. ну по крайней мере для меня, электрическая проводка.

Сначала сделал общую массу последовательно соединив все патроны, затем плюс на поворотник и последовательно соединил плюсы на выводах стоп-сигналов и габаритов.

Прозвонил получившуюся проводку и убедившись, что нигде не накосячил, нарастил купленную колодку разъема.

Остается теперь в машине поменять стоковую колодку на вновь купленную.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Темой программы «Допили за нас» (АвтоВаЗ ) сегодня будет «Масса задних фонарей Самары«.

https://youtube.com/watch?v=Z5-DZXfMMiE

Владельцам Самар я думаю не стоит объяснять что это такое. А как бороться ?Я видел кучу всяких вариантов и решил сделать следующее.

В моём конкретном случае отпадает Масса левого заднего фонаря. В салоне при нажатии тормоза начинал светится индикатор задних птф, при включении задней загорался еще ярче .Лечится шевелением разъема — шевелил раз, два … надоело. Контакт все равно пропадает. Да откуда ему там взятся?! Площадь соприкосновения контактов разъема и платы, как точка от шариковой ручки.Вопрос:Чем думал АвтоВаЗ городя этот огород?Я не спрашиваю почему прошло столько времени а эту конструкцию все еще лепят …Будем допиливать нанотехнологиии АвтоВаЗа.Некоторые самароводы допиливают всю плату фонарей. Меняя при этом все патроны ламп и припаивают прямые провода к новому разъему, соответственно выкидывая старую фишку.Мы пойдем другим путем. Ведь ПОКА у меня лампочки не отваливаются, патроны я менять не буду.Будем делать дополнительную массу с платы фонарей на кузов авто + пропайка контактов под разъемом и смазка Литолом мест соприкосновения лампы и платы (для профилактики не горящих лампочек).Поехали.Пошел снял платы с авто.До этого зимой я приклеивал фольгу под лампы, естественно зачистив все контакты платы. (Вопрос к Вазу — Где ОТРАЖАТЕЛИ то?) Контакта хватило на полгода.Кстати концевики лечил сначала зачисткой — хватило на 1,5 месяца от силы и это летом. Потом зачистил намазал Литолом — пока больше не трогал (год полет нормальный).Отступили от темы — продолжаем.

Вот он «Минусовой Контакт» фонарей о каком токе через него может идти речь?!

Схема ВАЗ-2109

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Процесс оклейки передних фар

Алгоритм таков:

  • фары аккуратно демонтируются и разбираются;
  • снимается отражатель при помощи абразивного материала или специальной жидкости.

Рекомендуется оклеить малярным скотчем стекло, чтобы в процессе работы не оцарапать его. Чтобы пленку было проще ровнять по краям, можно использовать не слишком острый шпатель. Немного сложнее клеить пленку на задние фонари. Сам процесс оклейки такой же. Несколько отличается только подготовительный этап:

  • отключается аккумуляторная батарея;
  • отсоединяются провода, которые ведут к осветительному прибору;
  • разбирается сам фонарь.

Только после этого можно проводить процедуру, описанную выше.

Оклейка передних фар авто

В целом тюнинг на ВАЗ 2109 (21099) своими руками — это несложный процесс, который под силу практически каждому. Но в нем есть и несколько отрицательных сторон:

  • значительное ухудшение освещения;
  • тонировка запрещена законодательством и карается административным взысканием;
  • возможные проблемы при прохождении технического осмотра.

Поэтому, делая такой тюнинг своими руками, следует понимать и принимать во внимание эти нюансы. При правильном подборе материалов и соблюдении технических требований тюнинг, который был сделан своими руками, не только добавит вашему авто красоты, но и обеспечит ему большую практичность

Демонтаж и замена фонарей сзади

Для того чтобы извлечь заднее осветительное оборудование потребуется:— ключ на «8»;— удобная крестовая отвертка.

Все работы состоят из семи простых шагов:

Первым делом необходимо открыть багажник вашего автомобиля. Если он заполнен вещами, которые могут помешать процессу проведения работ, освободите внутреннее пространство.
Для того чтобы получить беспрепятственный доступ к корпусу задних фар, необходимо снять декоративную, тканевую обшивку. Она крепится при помощи нескольких саморезов, которые легко откручиваются при помощи отвертки. Отводим обшивку таким образом, чтобы она не мешала будущему процессу. На более современных моделях ваз 2114, обшивка крепится при помощи обычной тканевой липучки.
Нащупываем контактную фишку, которая присоединена к плате фары и аккуратно вытаскиваем ее из разъема

При этом фишку не расшатывайте из стороны в сторону, все манипуляции проводите крайне осторожно.
Теперь самое время для того, чтобы снять и извлечь саму плату. Чтобы это сделать, надавите на специальный пластиковый фиксатор и вытяните изделие из корпуса фары.
На данном этапе будем раскручивать крепления задних фонарей

При помощи ключа на «8» нам понадобится выкрутить по одной гайке с четырех крепежных шпилек, которые располагаются по углам каждого фонаря.
Остается только отсоединить корпус устройства от кузова автомобиля. Для этого обхватите фару двумя руками и потяните ее на себя.
Обратное подключение задних фонарей на ваз 2114 осуществляется аналогичным путем, так же как и процесс снятия.

Заключение

  1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
  2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
  3. Теперь отвернуть фиксирующие винты на накладке и снять их.
  4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
  5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
  6. Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Читать далее: Видеорегистратор Ritmix (Ритмикс): описание, модели (AVR-330, 424 и другие) и отзывы владельцев

Как отрегулировать передние сиденья

Перед поездкой отрегулируйте положение сиденья так, чтобы чувствовать себя за рулем комфортно. Неудобная посадка повышает утомляемость, что может негативно повлиять на безопасность движения. Передние сиденья регулируются в продольном направлении (вперед-назад), по углу наклона спинки и по высоте подголовников.Правильным считается регулировка сиденья, когда выпрямленная левая нога всей стопой опирается на пол под педалью сцепления, а руки, слегка согнутые в локтях, лежат на рулевом колесе в положении “без 10 минут 2 часа”. Сядьте на сиденье и проверьте, насколько удобно сидеть за рулем.

Какие бывают виды стекол для окон автомобиля

В последних моделях ВАЗ 2109 автомобильные стекла изготавливаются с соблюдением высоких технологий. Отличаются от простых стекол такие изделия высокой прочностью и конструктивными особенностями. Они позволяют всем участникам автомобильного движения обезопасить себя при аварии от травм из-за разбитого стекла. Изготовление заднего стекла выполняется по одной из двух технологий:

  • Триплекс. Для изготовления задних стекол, ветровых и боковых стекол, вставки в люки чаще используется именно эта технология. С латыни триплекс переводится как «тройной», в конструкции предполагается многослойное изготовление стекла: два и больше слоев органического или силикатного стекла. В процессе изготовления они склеиваются между собой специальной пленкой, затем при определенной температуре спрессовываются. Разбитые части стекла при разрушении остаются на пленке, что не дает им возможности разбиться на многочисленные осколки, у которых очень острые края.
  • Сталинит. В этом случае стекло подвергается закалке: в первый момент нагревается до определенной температуры, затем равномерно и постепенно охлаждается в воздушном потоке. Во время разрушения стекло разбивается на большое количество мелких осколков с затупленными кромками, что при аварии наносит водителю и пассажирам наименьший вред. На современных авто их используют реже, но меньшая цена является соблазном установки таких элементов.

Совет: Приобретая заднее стекло нужно тщательно рассмотреть нанесенную на него маркировку. Она выполняется методом химического травления, черного цвета, место нанесения хорошо видно на фото.

Маркировка заднего стекла ВАЗ 2109

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

  • K1-реле включения очистителей фар;
  • K2-реле-прерыватель указателей поворота и аварийной сигнализации;
  • K3-реле стеклоочистителя ветрового окна;
  • K4-реле контроля исправности ламп;
  • K5-реле включения стеклоподъемников;
  • K6 — реле включения звуковых сигналов;
  • K7-реле включения электрообогрева заднего стекла;
  • K8-реле включения дальнего света фар;
  • K9-реле включения ближнего света фар;
  • F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

  • K1 — Реле включения очистителей фар
  • K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — Реле очистителя ветрового стекла
  • K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
  • K5 — Реле включения стеклоподъёмников
  • K6 — Реле включения звукового сигнала
  • K7 — Реле включения обогрева заднего стекла
  • K8 — Реле включения дальнего света фар
  • K9 — Реле включения ближнего света фар
  • F1 — F16 — Плавкие предохранители
  • F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

  • 1 — реле включения очистителей фар (K6)
  • 2 — реле времени омывателя заднего стекла (K1)
  • 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
  • 4 — реле стеклоочистителя (KЗ)
  • 5 — контактные перемычки на месте реле контроля исправности ламп
  • 6 — реле включения обогрева заднего стекла (K10)
  • 7 — запасной предохранитель
  • 8 — реле включения дальнего света фар (K5)
  • 9 — реле включения ближнего света фар (K11)
  • 10 — предохранитель
  • 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
  • 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя Расшифровка
1 (8 A)

F9 (7,5 A)

Правая противотуманная фара
2 (8 A)

F8 (7,5 A)

Левая противотуманная фара
3 (8 A)

F1 (10 A)

Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A)

F7 (30 A)

Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A)

F16 (15 A)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A)

F3 (10 A)

Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A)

F6 (30 A)

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A)

F10 (7,5 A)

Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A)

F5 (20 A)

Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A)

F10 (7,5 A)

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A)

F11 (7.5 A)

Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A)

F2 (10 A)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A)

F4 (20 A)

Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A)

F15 (7,5 A)

Правая фара (дальний свет)
14 (8 A)

F14 (7.5)

Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A)

F13 (7,5 A)

Левая фара (ближний свет)
16 (8 A)

F12 (7,5 A)

Правая фара (ближний свет)
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
