Установка ПТФ на Рено Логан Сандеро

Файлы
Двигатель
Модель автомобиля: Logan, Sandero

Для установки ПТФ на Рено Логан или Сандеро потребуется приобрести необходимые запчасти (в зависимости от модели и комплектации)

— комплект противотуманных фар (ПТФ) — подрулевой переключатель (с положением для передних ПТФ) можно на разборке

— рамки (кронштейны) для ПТФ (комплект) — жгут проводов

— накладки на бампер (для Renault Logan фаза 2).

Список запчастей для разных моделей (Logan, Sandero)

Жгут проводов противотуманных фар Renault 240705062R Заглушка бампера для ПТФ передняя левая DC01-0L00 Заглушка бампера для ПТФ передняя левая DC01-0L00 Заглушка бампера для ПТФ передняя левая Renault 8200838547 Заглушка бампера для ПТФ передняя левая Renault 8200838547 Заглушка бампера для ПТФ передняя правая DC01-0R00 Заглушка бампера для ПТФ передняя правая DC01-0R00 Заглушка бампера для ПТФ передняя правая Renault 8200838548 Заглушка бампера для ПТФ передняя правая Renault 8200838548 Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster) Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster) Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1) Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1) Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster) Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster) Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster) Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster) Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1) Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1) Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2) Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2) Фара противотуманная Logan фаза 2 LOGEM LRT-299 (без лампы) Фара противотуманная Logan фаза 2 LOGEM LRT-299 (без лампы) Фара противотуманная Logan фаза 2 Renault 261508367R Фара противотуманная Logan фаза 2 Renault 261508367R Жгут проводов противотуманных фар Renault 240705062R Жгут проводов противотуманных фар Renault 240705062R Заглушка бампера для ПТФ передняя левая DC01-0L00 Заглушка бампера для ПТФ передняя левая DC01-0L00 Заглушка бампера для ПТФ передняя левая Renault 8200838547 Заглушка бампера для ПТФ передняя левая Renault 8200838547 Заглушка бампера для ПТФ передняя правая DC01-0R00 Заглушка бампера для ПТФ передняя правая DC01-0R00 Заглушка бампера для ПТФ передняя правая Renault 8200838548 Заглушка бампера для ПТФ передняя правая Renault 8200838548 Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster) Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster) Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1) Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1) Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster) Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster) Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster) Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster) Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1) Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1) Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2) Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2) Фара противотуманная в сборе Logan фаза 2 LOGEM LRT-299 (без лампы) Фара противотуманная в сборе Logan фаза 2 LOGEM LRT-299 (без лампы) Фара противотуманная в сборе Logan фаза 2 Renault 261508367R Фара противотуманная в сборе Logan фаза 2 Renault 261508367R

Стоит ли ставить диодные?

Светодиодные источники света сейчас очень популярны среди автовладельцев. Современная промышленность выпускает полупроводниковые лампочки практически всех типоразмеров и с любыми цоколями. Имеет ли смысл заменить обычные лампочки накаливания на светодиодные в противотуманках?

Светодиодные источники света с цоколями H11 и H16

Производитель Рено Логан этого делать не рекомендует, но не указывает, по какой причине. Я довольно долго изучал этот вопрос и посетил множество автомобильных форумов. Вот небольшая подборка наиболее часто встречающихся отзывов и мнений:

Светодиодные очень экономичны и дольше служат.
После замены на светодиоды очень сложно, а чаще всего невозможно правильно отрегулировать световой пучок.
Светодиоды в ПТФ слепят встречных и абсолютно не освещают дорогу перед собственной машиной.
Светодиодные приборы не справляются со своей задачей – в снег, дождь или туман совершенно не улучшают видимость.
Мощности светодиодов с нужным цоколем не хватает для нормального освещения дороги в непогоду.
Если фара рассчитана на обычную лампочку, то установка в нее светодиодной запрещена законом (часть 3 статья 12.5 КоАП РФ).

Итак, один аргумент «за», пять «против». Я думаю, вывод однозначный: светодиоды для работы в противотуманных фонарях, рассчитанных на работу с лампой накаливания, не подходят. Если все же есть желание перейти на светодиоды, необходимо купить фары, рассчитанные на работу с полупроводниковыми источниками света. Только так можно рассчитывать на эффективность освещения и отсутствие конфликтов с сотрудниками ГИБДД.

Противотуманные фары

Многие перед установкой ПТФ задумываются, надо ли это? Туман — нечастое явление. Однако многие опытные водители советуют при отсутствии в заводской комплектации противотуманных фар обязательно их установить. Это гарантирует комфорт от поездки не только при движении в туман, но и на загородных магистралях, в условиях плохой освещенности ночью на отдельных участках шоссе.

Как и замена фары Логан, собственноручная реконструкция противотуманок потребует от владельца Renault Logan соблюдения ряда правил.

Прежде всего, некоторые модели Рено уже укомплектованы ПТФ, которые справляются с любыми погодными условиями. Однако, по большей части комплектация данный вид фар не включает, а производитель предусмотрел их самостоятельную установку. Прежде чем определяться самому, как как установить противотуманные фары на Рено Дастер актуально изучить специализированное видео и правила монтажа.

Ксенон в фару?

Одним из вариантов решения проблемы будет установка ксенона в уже идущие в комплектации фары ближнего света. Такой подход обеспечивает качественное освещение и может заменить ПТФ в условии ухудшения погоды. Однако, слишком сильное повышение освещения будет ослеплять водителей встречных автомобилей, а сама установка ксенона потребует также монтажа дополнительного оборудования – омывателей и автокорректора.

Установка ПТФ от Рено Сандеро

Противотуманные фары от автомобиля Рено Сандеро — один из самых популярных вариантов замены

Наиболее частым (и многократно опробованным) методом является установка ПТФ от Сандеро. В данном случае используются противотуманные фары Фаза-1 с «родными» крепежами и зажимами. Подключение таких ПТФ не вызывает сложностей и занимает минимум времени (без опыта и специальных знаний – около часа).

Порядок и правила монтажа ПТФ

В первую очередь, необходимо заранее подготовить инструменты и комплектующие, которые потребуются для установки противотуманных фар.

Вам потребуется:

приготовить сами ПТФ,
инструмент для монтажа,
жгут,
кронштейны и накладки.

Как правило, переключатель под рулевой колонкой уже предусмотрен самим производителем.

Первый шаг – подготовка места для установки

Необходимо прорезать отверстия в бампере для установки ПТФ, используя специальные коронки или обычный нож (при должной сноровке это сделать просто). Отверстие прорезается в заглушках, которые установлены вместо ПТФ и должно точно соответствовать размеру 9 сантиметров ( такой же используется и диаметр коронки).

Второй шаг – снятие бампера

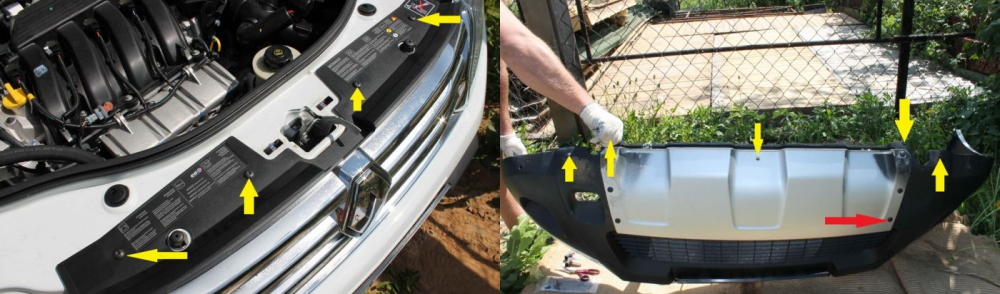

Винты Torx T30, 9 шт.

Для снятия бампера необходимо выкрутить девять болтов. Два болта расположены в верхней части бампера, два – по бокам, а оставшиеся пять – снизу. Первыми выкручиваются боковые болты, потом освобождается низ и, последними – два верхних. Далее бампер нужно просто потянуть на себя, он должен легко отщёлкнуться. Сломать при этом что-то будет довольно сложно, а сама процедура займет всего несколько минут.

Третий шаг – крепление ПТФ

Крепление ПТФ с Сандеро необходимо использовать с комплектом

Следует подчеркнуть, что данные ПТФ нельзя закрепить при помощи крепежей с Логана. Крепление простое и потребуется инструмент, который можно найти у любого водителя в багажнике или гараже.

Четвертый шаг – подключение ПТФ

Для подключения можно использовать подрулевой переключатель Рено Дастер с ПТФ или выбрать один из еще двух вариантов. Можно рассмотреть все три варианта подключения и выбрать оптимальный:

Подключение осуществляется посредством соединения с габаритами. Такой метод будет удобен во время дневной езды и обеспечит качественную работу ПТФ. Для подключения необходимо соединить массу на самих габаритах и подсоединить второй провод к лампе ПТФ.
Подключение осуществляется к задним ПТФ. В данном методе также будут задействован ближний свет фар параллельно с противотуманными. О замене лампы ближнего света здесь!

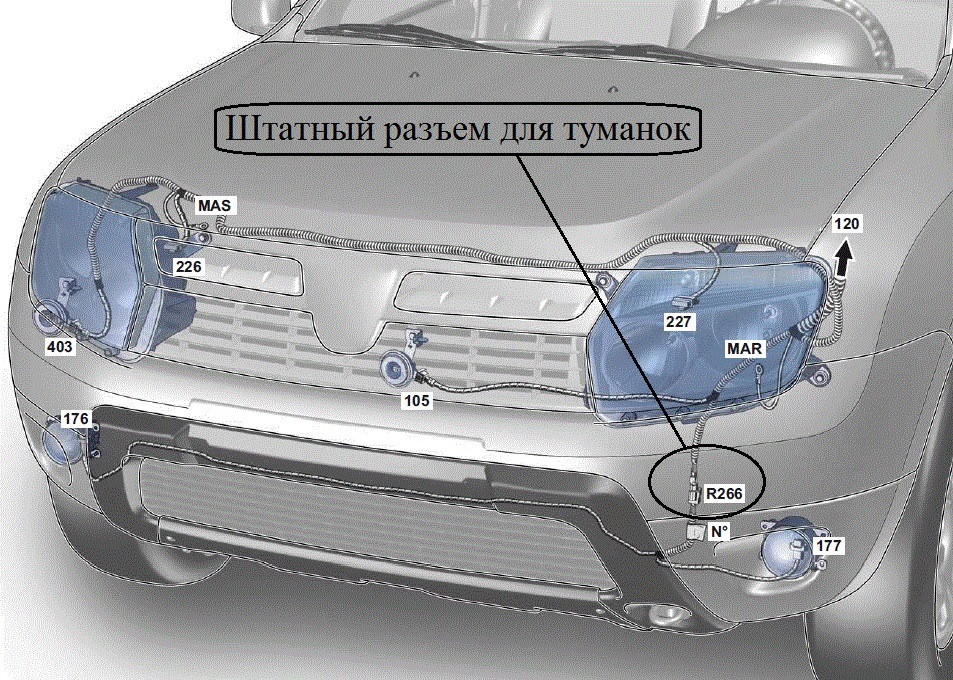

Подключение к жгуту проводов ПТФ Рено Дастер, которые уже предусмотрены комплектацией. В данном методе также будет соединение с ближним светом, которое можно разделить с ПТФ посредством установки специального подрулевого рычага.

Разъём ПТФ у левой фары

На обновлённом Дастере разъём будет под бампером правой фары

Установка противотуманных фар на ВАЗ 2107 своими руками – Автоновости и советы по ремонту автомобиля

Во время выпадения осадков, таких как дождь, снег или туман видимость на дорогах значительно снижается, эти природные явления являются непримиримыми врагами автовладельцев. В такую погоду случается много ДТП, которые имеют ужасающие последствия. Езда в таких условиях прямо-таки экстремальная, поэтому придется воспользоваться специальными приборами освещения, а если таковых нет, то необходимо их установить.

Фары противотуманного света изобрели очень давно, они обеспечивают лучшую видимость при движении в густом тумане или во время выпадения осадков.

Располагаются противотуманные фары как можно ближе к дороге. Это делается для того, чтобы обеспечить этим фарам возможность пробить туман своим лучом света, так как ближе к земле он менее густой.

За счет этого и обеспечивается видимость при езде в тумане.

Противотуманки – польза или украшение?

Установка противотуманных фар – это не только важная необходимость, но и один из способов изменения внешнего вида машины.

При движении в ночное время такие фары служат также и украшением, может быть кто-то не считает их украшением, но смотрится достаточно неплохо.

В данной статье речь пойдет о самостоятельной установке и подключению противотуманных фар на ВАЗ 2107. Для работы использовались противотуманные фары WESEM, они продаются в комплекте с лампами Philips.

Для работы необходимо запастись:

Стандартным 4-тактным реле (подобное применяется в фарах ближнего или дальнего света);
Несколькими метрами проводов, изоляционной лентой, дрелью;
Разъемами типа «мама»;
Кнопкой для включения противотуманных фар.

Пошаговая инструкция по установке противотуманных фар на ВАЗ 2107

Чтобы было проще выполнять работу, можно снять бампер. Нет единого мнения, куда их ставить, штатных мест в семерках для них нет. Большинство ставит под бампер, либо можно врезать их в бампер. Снимаем бампер, обозначаем границы будущих отверстий, оставляя в запасе миллиметр.
Тонким сверлом высверливаем по контуру и лобзиком вырезаем прямоугольники. Как вариант, можно установить их под бампер.
С помощью дрели делаем отверстия под болты крепления противотуманных фар. Следует заранее предусмотреть такую установку, чтобы противотуманные фары ничем не закрывались.
Обычно реле питания фар находится под капотом справа, исходя из этого питание для противотуманных фар можно проложить под брызговиком в области аккумуляторной батареи, а потом через трубу в креплении бампера. Провода должны выйти возле точки установки правой противотуманной фары.
Следующее действие – это сверление отверстий с помощью дрели (трех должно быть достаточно) по пути жгута, в нем имеется два провода и он соединяет обе противотуманные фары между собой. Потребуется закрепить жгут, для этого можно воспользоваться медной жесткой проволокой.
Затем можно установить бампер обратно, не забыв сначала прикрутить крепления для фонарей противотуманных фар.
Далее необходимо разобрать противотуманные фары и установить лампы. Заднюю часть фары нужно повесить на крепление и продеть в нее уже проведенные провода.
Далее нужно аккуратно все зачистить, обжать разъемы, подключить лампу к разъему и закончить сборку противотуманной фары.

Все те же самые действия необходимо выполнить и со второй противотуманной фарой, но при этом нельзя забывать о необходимости обжимки параллельного жгута и питания на левой фаре.

После завершения всех работ нужно проверить работоспособность противотуманных фар. Если все сделано правильно, то проблем не возникнет. Теперь можно насладиться проделанной работой и радоваться лучшей видимости при езде на ВАЗ 2107 в тумане или при выпадении осадков.

Установка противотуманных фар на рено логан

Ниже подробно описано, как самостоятельно установить ПТФ, на примере Логана фаза 2.

Перед установкой проверяем наличие реле ПТФ в блоке под капотом и наличие нужного предохранителя (F31) в блоке предохранителей, находящемся в торце торпедо со стороны водителя.

Нам понадобится запчасти:

Комплект противотуманных фар (ПТФ);
Подрулевой переключатель (с положением для передних ПТФ);
Рамки (кронштейны) под противотуманные фары (комплект);
Жгут подключения;
Накладки на бампер (для Рено Логан фаза 2).

Для установки подрулевого переключателя понадобится крестовая отвертка и ключ торкс на 20.

Отодвигаем сиденья назад на максимум, потому что подлезть туда очень проблематично. Берем торкс и снизу откручиваем 2 винта. После чего отпускаем рычаг регулировки руля по высоте, оставляем его в таком положении (для Фаза2) и тянем за верхнюю часть кожуха (снимается без проблем). Теперь нижняя (не снимайте ее до конца, а лишь чуть опустите, чтобы был доступ к болтикам держащих подрулевой, иначе потом сложно вставить кожух на место).

Откручиваем 2 болтика переключателя вынимаем его и отсоединяем шлейф, нажав на боковые фиксаторы. Подключаем новый (будет щелчок), ставим на место и закручиваем болтиками. Вставляем до конца нижний кожух. Далее – верхний. И защелкиваем их между собой. Можно поднять руль в самое верхнее положение и зафиксировать рычагом наклона руля (для Фаза2). Закручиваем два винта.

Проверяем.

Накладки на бампер имеют фиксаторы, но для надёжности лучше подстраховаться двусторонним скотчем. Так же, перед установкой ПТФ на Логан Фаза 2, можно заготовить шаблон из картона, по которому будут просверлены отверстия для защёлок накладок и отверстие под ПТФ.

Для Логан Фаза 1 понадобится просто вырезать заглушки в бампере, в нишах ПТФ.

Сейчас читают: Лампы, применяемые в автомобиле Рено Логан — автомануал заказ автокниг с доставкой в любую точку мира

Для установки ПТФ понадобится:

Шаблон;
Маркер;
Дрель;
Нож;
Обезжириватель;
Пластиковые хомуты.

Снимаем бампер.

Обезжириваем и размечаем бампер (Фаза2)/вырезаем заглушки (Фаза1).

Берем дрель и по разметке сверлим отверстия. Зачищаем их ножом. Убираем мусор и ещё раз обезжириваем, чтобы скотч приклеился. Устанавливаем заглушки в бампер. Прижимаем до защёлкивания и удерживаем пару секунд, чтобы скотч приклеился.

Далее, надо поставить ПТФ с рамкой на штатные пластмаски.

Фото до пропила отверстий.

На этом этапе возникает проблема – штатные заглушки, которые должны крепить рамку с ПТФ к бамперу крайне сложно найти в продаже. Вместо них используются пластиковые хомутики.

Рамка ПТФ имеет пластиковую полоску. Берем дрель и просверливаем все 4 крепления на бампере и 4 отверстия в рамке. Стягиваем пластиковыми хомутиками.

Должно держаться неподвижно.

Финальный этап – подключение.

Подключаем жгут к разъему, находящемуся за бампером с водительской стороны.

Внимание! В самой дешевой комплектации этого разъема нет (его придётся докупать и прокладывать отдельно)!

Место крепления жгута на Фаза2 — под нижней решеткой. (в Фаза1 – иначе).

Хомутами можно дополнительно закрепить накладку

Подключаем правую ПТФ

Прокладываем жгут

Подключаем левую ПТФ

Проверяем

Выключаем. Ставим бампер на место.

При креплении левого брызговика смотрим, чтобы жгут не болтается в воздухе.Если болтается – можно зафиксировать хомутом.

Готово.

Бесплатная замена масла в Логан-Шоп

Скоро открытие на Ветеранов 101

Двойная скидка на сервис

Акция Приятное знакомство- скидка 20% на работы

Как выглядит последовательность операций по замене?

Как пошагово меняется лампочка противотуманки:

Замена противотуманной фары начинается с демонтажа грязезащитного щита, который закреплен на поверхности бампера со стороны расположения намеченной к замене противотуманной фары.
После этого отсоединяем пластиковый фиксатор подводящих к осветительному прибору проводов.
Рассоединяем электрический разъем питания патрона с лампой ПТФ.
Воспользовавшись ключом «Торкс-20», откручиваем два винта, которыми блок противотуманной фары зафиксирован на бампере.
Теперь фара свободно извлекается, а на ее место устанавливается новый осветительный прибор-аналог.

Иногда требуется замена противотуманной фары, но не всей, а только перегоревшей лампы. Выполняется замена лампочки ПТФ — это совсем несложно. После отключения разъема, патрон вращаем на незначительный угол против часовой стрелки и выводим его вместе с лампой из корпуса противотуманного осветительного прибора.

После завершения сборки проверяем работу осветительного прибора Рено Логан и убеждаемся в отсутствии побочных эффектов (мигание лампы и пр.).

Установка ПТФ своими руками

Рассмотрим пример установки ПТФ на Рено Логан фазы 2.

Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!

Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком

Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.

Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:

Комплект ПТФ.
Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
Рамка для ПТФ (является вспомогательным инструментом).
Жгут проводов.
Маркер.
Шуруповёрт или дрель.
Напильник или шлифовальная бумага.
Нож.

Так расположены провода жёлтого и синего цвета до переделки.

А так они расположены после.

Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.

Последовательность действий

В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
Откручиваем два болта крепления кожуха.
Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.

Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.

В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.

Сборку производим в аналогичном порядку снятия.

Подключаем ПТФ

Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!

Фаза 2

Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.

Шаблон необходимо вырезать по накладке, соблюдая все размеры.

Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.

Фаза 1

Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!

Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.

Благодаря шаблону, просверлить отверстия не составит труда

Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.

Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.

После того как фары установлены, подключить жгут проводов к фишке, не составит труда.

Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.

Как вы смогли убедиться сами, в установке такого важного элемента наружного освещения как противотуманная фара на Рено Логан нет ничего сложного. Весь процесс предельно понятен и прост

Мой муж очень рано выезжает на работу. Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами.

Решили с отцом поменять противотуманные фары. Быстро разобрались благодаря подсказкам данной статьи. 20 минут и работа по установке была завершена.

Благодаря таким противотуманкам, вид у автомобиля становится более спортивный и агрессивный.

А после перепайки схемы птф будут гореть только при включенном ближнем свете и при отключение белка автоматически гаснуть как задние противотуманки или будут работать не зависимо. Спасибо

к чему крепятся рамки?

На бампере есть пластиковые выступы

Здравствуйте. У меня сандеро базовой комплектации. 1. Хотелось бы узнать проводка к передним птф установлена? Или все провода надо протягивать? И переключателю тоже тянуть? После перепайки проводов на заднюю птф это влияет?

Здрасти.У меня с внутренней части бампера незашто крепить птф,что посоветуйте?(2007/8/1.4)

Как выглядит последовательность операций по замене?

Как пошагово меняется лампочка противотуманки:

Замена противотуманной фары начинается с демонтажа грязезащитного щита, который закреплен на поверхности бампера со стороны расположения намеченной к замене противотуманной фары.
После этого отсоединяем пластиковый фиксатор подводящих к осветительному прибору проводов.
Рассоединяем электрический разъем питания патрона с лампой ПТФ.
Воспользовавшись ключом «Торкс-20», откручиваем два винта, которыми блок противотуманной фары зафиксирован на бампере.
Теперь фара свободно извлекается, а на ее место устанавливается новый осветительный прибор-аналог.

Вне зависимости от модели ПТФ и типа применяемой в ней лампы монтажные работы выглядят идентично и осуществляются традиционно в обратной последовательности демонтажным операциям. После завершения сборки проверяем работу осветительного прибора Рено Логан и убеждаемся в отсутствии побочных эффектов (мигание лампы и пр.).

Противотуманные фары: что это такое

Противотуманные фары — это дополнительные фонари на автомобиле, предназначенные для того, чтобы освещать дорогу в тёмное время суток в условиях дождя, тумана или снегопада. Каждый автолюбитель знает, что в таких условиях головные фонари практически бесполезны. Луч света отражается от капель тумана или дождя и слепит водителя, создавая опасную аварийную ситуацию.

Лампы, применяемые в автомобиле Рено Logan

Капельно-воздушная масса тумана, как правило, нависает над дорогой на некоторой высоте. И именно в этом случае пучок света от низко поставленных источников гораздо меньше отражается от капель воды — он светит ниже основной массы тумана. Если говорить о снеге или дожде, то здесь играет роль совершенно другой фактор — цветовой тон пучка света. От противотуманной фары идёт остронаправленный пучок света, пропускаемый через специальные световые фильтры жёлтого цвета. Это даёт возможность обеспечить гораздо лучшую видимость, чем при использовании головных фонарей.

Однако их вполне можно использовать в качестве основного источника света в условиях умеренно ограниченного освещения. Они позволяют гораздо лучше воспринимать дорогу. Делают транспортное средство более видимым на дороге и не слепят при этом водителей встречных автомашин.

Фара противотуманная. Комплект перед установкой.

Если вы устанавливаете их самостоятельно, вам необходимо знать, что чересчур высоко расположенные фонари не улучшают, а, наоборот, существенно искажают видимость на дороге, поскольку при этом они отражаются от капель тумана. И следует помнить, что здесь желательно устанавливать фонари с жёлтыми световыми фильтрами — они наиболее эффективны.

Устанавливаются такие фонари обязательно парой. Расстояние от бокового габаритного фонаря по внешнему краю рассеивателя должно составлять не более 40 см, а высота от покрытия дороги по нижнему краю рассеивателя — до 25 см. Они обязательно устанавливаются не выше головных фонарей.

Виды оптики

Противотуманные огни подразделяются на несколько типов:

штатные;
универсальные;
линзовые;
лазерные противотуманки.

Заводская оптика монтируется на автомобили в высоких комплектациях и соответствует всем требованиям. Включение оптики возможно только при активном ближнем свете или габаритах. Для настройки угла луча используется специальный барашек, который находится на корпусе.

Универсальные огни требуют самостоятельной установки, подключения и настройки. Для крепления используются металлические держатели, которые прикручиваются к бамперу или усилителю кузова. При выборе оптики доверять стоит только известным производителям: это фары Hammali, Hella, Osram, PIAA, Wesem, Morimoto. Неизвестные китайские изделия плавятся при долгом использовании и плохо поддаются настройке.

Линзованные фары устанавливаются в редком случае и способны выдавать мощный луч света, который пробивает туман и освещает обе обочины. Для самостоятельной установки существуют комплекты с крепежами, кнопкой и проводами.

Лазерные варианты устанавливаются на задний бампер и используются для обозначения автомобиля в условиях недостаточной видимости.

Регулировка

Одной только замены фары недостаточно. Главной ее особенностью является то, что некоторые модели Логан могут излучать белый (обычно это светодиодные модели), а некоторые – желтый свет. Главный момент – надо правильно настроить птф. Так, вы можете быть уверенными в том, что поток света направляется именно туда, куда надо, а не вверх или в сторону. В процессе регулировки нужно обязательно соблюдать такие правила:

Регулировку границ пучка света, который излучают светодиодные птф, надо выполнять максимально точно. Запомните – свет от данного источника никогда нельзя направлять выше определенной горизонтальной плоскости;
Установка таких фар птф на Логан должна выполняться максимально близко к дорожному покрытию. Это позволит предельно корректно определить границу светового пучка, который излучают светодиодные модели.

Только в исключительных случаях требуется корректировка на станции технического обслуживания. В большинстве случаев эта работа выполняется самостоятельно, так как принцип разборки и сборки является довольно простым. Тем не менее, если вы видите, что с корректировкой работы противотуманной фары на автомобиле Рено Логан возникают проблемы, скорее всего, придется навестить сервисный центр.

На выполнение полного перечня работ, описанных выше, требуется максимум один час свободного времени. В сервисном центре это время может быть больше, в зависимости от очереди на ремонт других транспортных средств. Замена птф на автомобиле Рено Логан должна проводиться в том случае, если противотуманная фара нестабильно зафиксирована на своих посадочных местах, перегорела лампа, либо треснуло защитное стекло. Вполне возможно, заменить лампу придется и при наличии глубоких сколов, поскольку они способны ухудшить рассеивание светового потока. Соответственно, это приводит к проблемам во время езды в тумане.

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.

Тюнинг-меню

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней

Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции. Как подключить противотуманки через реле.

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции. Как подключить противотуманки через реле.

Инструменты и материалы

Перед приобретением ПТФ, автолюбитель должен определиться с местом их установки. На некоторых автомобилях есть специальные заглушки в бампер под противотуманки. В этом случае размер и форма фар должна подбираться согласно размерам отверстий. Если ПТФ будут монтироваться на уровне штатной оптики или на крыше, то форма и размеры не имеют значения

Важно, чтобы в комплекте были надежные крепления

При выборе ПТФ следует определиться с типом ламп. Ксенон можно устанавливать лишь в специально предназначенные фары.

При выборе следует обратить внимание на следующие факторы:

материал изготовления – стойкий термопластик,
корпус должен быть разборным и герметичным,
форму лучше выбирать аэродинамическую, что снижает шумность при движении.

При использовании в качестве стекла поликарбоната, стекло лучше покрыть защитной пленкой, тогда они будут долго оставаться прозрачными.

Для самостоятельной установки нужно приобрести не только фары, но и приготовить другие материалы:

провода,
клеммы для соединения электропроводов,
выключатель ПТФ в виде кнопки или ручки,
предохранитель номиналом на 20-30 А,
4-х контактное реле.

Кроме того, для выполнения работ понадобится стандартный набор инструментов. Чтобы защитить бортовую сеть, подключение делается через реле (автор видео PRO.Garage).
