Регулировка карбюратора ваз 2107 своими руками

Обслуживание и регулировка ДААЗ 2107

Основные работы по обслуживанию и регулировке карбюратора:

осмотр на наличие видимых неисправностей;
очистка и мойка поверхности;
мойка поплавковой камеры;
чистка сетчатого фильтра;
чистка (продувка) или замена жиклеров;
регулировка поплавковой камеры;
регулировка холостого хода.

Если вы никогда не сталкивались с подобной задачей, лучше поручить ее специалисту, но если вы имеете хоть какое-то понятие о принципе работы карбюратора, можно справиться и самостоятельно.

1. Начнем с самого простого – мойки и чистки. Для этого карбюратор снимаем с двигателя, и чистим его снаружи.

2. Для этого лучше купить специальный аэрозоль с трубочкой. Купить его можно в любом автомагазине. Средняя цена – чуть больше 100 руб.

3. Далее снимаем крышку поплавковой камеры и чистим поплавковую ванночку с помощью зубной щетки и все того же аэрозоля.

4. Визуально осматриваем кронштейн крепления поплавка и проверяем его ход.

5. Проводим регулировку поплавковой камеры. Берем крышку с поплавком и подвешиваем строго вертикально.

6. Меряем расстояние от крышки до боковой поверхности поплавка. Оно должно составлять 6-7 мм.

7. Если нет соответствующего измерительного прибора, воспользуйтесь сверлом с диаметром 6 мм, вставив его между крышкой и поплавком. Ели расстояние больше или меньше указанного, добиваемся нужного значения путем подгибания кронштейна в ту или иную сторону.

8. Теперь в вертикальном положении отводим поплавок до упора в сторону. Расстояние между его поверхностью и крышкой должно быть 15 мм. Если расстояние не соответствует этому значению, подгибаем, или отгибаем язычок поплавка.

9. После регулировки, крышку на место не ставим.

10. Переходим к сетчатому фильтру.

11. Выкручиваем пробку и извлекаем его. Промываем аэрозолем и продуваем с помощью компрессора или насоса. Ставим фильтр обратно.

12. Теперь аккуратно выкручиваем воздушные и топливные жиклеры.

13. Промываем их и продуваем, после чего, не перепутав, ставим на свои места.

14. Теперь собираем карбюратор и устанавливаем на двигатель. Все остальные работы будут производиться с запуском двигателя.

15. Для регулировки холостого хода нам потребуется электронный тахометр и шлицевая отвертка.

16. Отверткой заворачиваем винты регулировки качества и количества топлива до упора. После этого винт качества отпускаем на 2-3 оборота, количества – на 3-4.

17. Запускаем мотор, греем его до рабочей температуры. Глушим, подключаем тахометр, как указано на фото, и снова запускаем.

19. Теперь отпускаем винт качества (против часовой стрелки), и проверяем, являются ли эти обороты максимальными для установленного нами количества, вращая ним влево-вправо.

21. Для максимально точной настройки холостого хода требуется использование специального оборудования, как, например, анализатор СО₂ и СН. Осуществить подобные настроечные работы возможно лишь в специализированном сервисе.

Выставление уровня горючего

Следующий этап подразумевает выставление уровня горючего в камере. Надо удостовериться в том, что игла и её сёдла в порядке, настройки не сбиты, после чего осуществить корректировку. Если на зеркале внутренних частей камеры имеются раковины и выработка, это приведёт к неполному закрытию и переполнению карба.

Уровень горючего определяется по трубке. Она прозрачного цвета, даёт возможность следить за количеством топлива извне. Подсоединение шланга осуществляется по такой вот схеме.

Чтобы сделать правильную настройку, следует разогнуть металлическую пластину поплавка, на которой стоит игла, запирающая поступление топлива. Затем выставить уровень, основываясь на максимально допустимом отклонении от штатных установок на плюс/минус 1 мм.

Пошаговая инструкция по регулировке карбюратора отечественного ВАЗ-2105

Настройка карбюратора ВАЗ-2105 требует от механика опыта, который был приобретён при разборке или перенастройке любой другой топливной системы. Не имея даже представления о конструкции карбюратора и его особенностях, самостоятельно не стоит выполнять все нижеописанные рекомендации.

Если владелец отечественного транспортного средства не знает, как настроить карбюратор на ВАЗ-2105, и надеется только на себя и чёткое соблюдение инструкции, он должен понимать, что безграмотное изменение любых параметров агрегата способно сильно усугубить существующую неисправность или вовсе грозит поломкой прибора. В противном случае человек, которому хорошо знакома настройка карбюратора, сможет легко и быстро исправить неполадки.

К слову сказать, регулировка карбюратора ВАЗ-2105 помогает максимизировать параметры, касающиеся работы транспортного средства, одновременно уменьшить потребление топлива и максимизировать производительность движка. Оптимизация технических качеств мотора, как показывает практика, не кроет в себе пагубного влияния для агрегата. И вместе с тем рекомендуется специалистами как обязательная процедура, гарантирующая довольно длительную и бесперебойную работу мотора.

Первое, что нужно сделать автомобилисту, который не знает, как отрегулировать карбюратор на ВАЗ-2105, — произвести калибровку количества оборотов коленвала. Что касается оптимального показателя, то здесь необходимо установить такое количество оборотов, которое достигало бы 800 ед./мин. Чтобы осуществить этот процесс, придётся найти специальный винт, посредством которого регулируется количество оборотов. Затем его нужно закрутить до максимума, после чего вновь ослабить на три оборота (в противоположный бок).

1 – винт количества, 2 – винт качества

Вторым шагом, который регламентирует настройка карбюратора, должно стать изменение СО₂. Для того чтобы аппарат функционировал в нормальном режиме, необходимо регулировать количество углекислого газа. Это действие помогает осуществить винт качества. Его следует закрутить по полной, после чего выкрутить на 4 оборота. Благодаря этой манипуляции можно добиться повышения концентрации бензина.

Если автомобилист решил самостоятельно настраивать карбюратор ВАЗ-2105, он не должен забывать о необходимости прогреть силовой агрегат. Так как без неё невозможно будет выполнить все нижеописанные действия.

Регулировка карбюратора ВАЗ-2105 предусматривает корректировку оборотов. В этом вопросе также поможет винт количества. Именно он сможет установить количество вращений холостого хода. Если рассматривать карбюратор ВАЗ-2105, регулировка холостого хода должна быть настроена таким образом, чтобы можно было обеспечить стабильную работу движка, равную 750 оборотам

Автомобилист должен максимально осторожно повернуть винт качества. Ввиду такого движения постепенно начнут увеличиваться обороты, которые спустя некоторое время незначительно упадут, повлияв на неустойчивую работу силового агрегата

Как только автовладелец заметил нестабильное функционирование движка, необходимо вновь вкрутить винт. Производить подобные действия следует до тех пор, пока работа силового агрегата не станет стабильной.

Итак, чтобы окончательно закрыть вопрос, который помогает понять принцип регулировки карбюратора ВАЗ-2105, необходимо сделать настройку ХХ. Результирующим этапом станет калибровка оборотов холостого хода посредством винта количества до 900 единиц.

Если автовладелец понял, как отрегулировать карбюратор ВАЗ-2105, и самостоятельно справился с этой задачей, он должен в обязательном порядке произвести тестирование прибора. Для этого необходимо активизировать силовой агрегат, как можно резче нажать на педаль акселератора и убрать давление. Если регулировка некорректная, на некоторое время возрастёт частота вращения коленвала. При неожиданном выключении силового агрегата следует увеличить число оборотов посредством регулировочного винта. Затем нужно удостовериться в нормальной работе движка в момент включения печки и света, повысить до максимума нагрузку.

Настройка систем Солекса

Уровень топлива в поплавковой камере

Настраиваем уровень топлива. В заводских условиях настройка производится при помощи шаблонов с тестовым поплавком, в гаражных условиях наберитесь терпения, придется несколько раз откручивать и закручивать крышку карбюратора.

Нужно завести и прогреть движок. Снимаем шланг с карбюратора

Важно знать! Бензин здесь под давление, небольшим. Так что как-то будьте к этому готовы

Главное шланг снять, иначе небольшая порция бензина, при откручивании крышки, выльется в поплавковую камеру и уровень будет не точным.

Откручиваем крышку, ОЧЕНЬ АККУРАТНО, ГОРИЗОНТАЛЬНО снимаем её вместе с поплавками.

Измеряем расстояние от крышки карбюратора Солекс до поверхности топлива. Там две камеры и два поплавка, мерить нужно в каждой. Расстояние должно быть 25-35 мм. Регулировка производится отгибанием поплавка в ту или иную сторону. Перелив нужно сливать с поплавковой камеры.

ВАЖНО! Регулировку уровня топлива обязательно производить с заводкой мотора для наполнения поплавковых камер

Регулировка холостого хода

ВАЖНО! Прогреть двигатель до рабочего температурного режима – 90 градусов. Глушим, ищем винт качества смеси, он находится внизу, в месте соединения с коллектором

На представленной схеме он под номером 11

Глушим, ищем винт качества смеси, он находится внизу, в месте соединения с коллектором. На представленной схеме он под номером 11.

Закручиваем до упора, но без натяга. Заводим, подсос должен быть убран (воздушная заслонка 4 открыта). Выкручиваем винт качества, добиваясь устойчивой работы мотора при отпущенной педали газа. Обороты при этом не должны превышать 1200 об/мин.

Затем закручиваем его до момента, когда он станет дергаться, выдавая неустойчивые обороты. Как только это начнет происходить, делаем 1-2 оборота назад. ОТЛИЧНО! Двигатель работает устойчиво!

Самостоятельная регулировка карбюратора

В автомобильном карбюраторе ВАЗ-2107 имеются две основные части: крышка и корпус. Для осуществления регулировки снимается фильтр очистки воздуха. Из жёсткого картона толщиной 1 мм ножницами вырезаю шаблон с параметрами 6,5 мм на 14 мм.Откручиваю крышку. Максимальный уровень бензина в камере поддерживается клапаном с иглой. Игла может закрыть либо открыть специальное отверстие, куда подаётся бензин. Держу крышку одной рукой в вертикальном состоянии, кронштейн поплавка только прикасается к подпружиненному клапану.

Шаблон подставляю снизу под поплавок. Нормативный размер от поплавка до прокладки крышки должен составить 6,5 мм плюс-минус 0,25 мм.

Если размер не соответствует — подгибанием язычка игольчатого клапана добиваюсь нужного значения.

Отводя поплавок от крышки в обратную сторону, регулирую максимальное открытое положение игольчатого клапана. Шаблон, подставленный под низ поплавка, должен показать нормативное расстояние 14 мм плюс-минус 5 мм.

Подгибая специальный упор, расположенный на кронштейне поплавка, устанавливаю нужный размер. Точная регулировка обеспечивает движение поплавка в заданных пределах 8 мм плюс-минус 0,25 мм.

Проверяю и регулирую пусковое устройство. Подготавливаю отрезок проволоки длиной 20 см, сечением 0,7-0,8 мм, вырезаю картонный шаблон толщиной 1 мм, шириной 5 мм. Прикручиваю крышку на место, до упора закрываю заслонку подачи воздуха.

Шток пускового устройства погружаю до упора. Шаблоном измеряю расстояние от стенки камеры сгорания до края воздушной заслонки. Идеальный вариант 5-5,5 мм.Регулирую зазор открывания воздушной заслонки. Для данной операции отвёрткой снимаю защитную пластиковую пробку с регулировочного винта, его проворачиванием регулирую зазор.Проверяю открытие дроссельной заслонки. Полностью снимаю карбюратор. До упора по часовой стрелке проворачиваю трёхплечий рычаг. Проволокой проверяю зазор, который должен быть 0,7-0,8 мм. Несоответствие устраняю подгибанием тяги либо перестановкой её в соседнее отверстие.Регулирую привод заслонки воздуха. Карбюратор установлен в штатном положении, фильтр очистки воздуха снят. Взявшись одной рукой за рычаг заслонки воздуха, перемещая её от себя, устанавливаю ручку вертикально. Заслонка должна также стать вертикально.

При несоответствии: одной рукой держу втулку, чтобы не провернулась, гаечным ключом размером 7 мм откручиваю винт крепления тяги. Заслонка, толкаемая пружиной, становится вертикально. Закручиваю винт.

Ставлю фильтр на карбюратор, подсоединяю все бензопроводы, тяги, провода. Регулировка выполнена, можно запускать двигатель.

Схема и принцип работы

Виды и модификации карбюраторов для данного автомобиля могут быть самыми различными, но принцип работы остается прежним.

При холодном пуске движка, водитель закрывает воздушную заслонку, чтобы ограничить приток воздуха и увеличить количество бензина. Это позволяет облегчить запуск и вывести обороты, необходимые для стабильной работы.

Карбюратор 21073 дааз устройство и принцип работы: схема устройства и работы карбюратора I — первая камера; II — вторая камера; 1 — рычаг привода ускорительного насоса; 2 — регулировочный винт пускового устройства: 3 — диафрагма пускового устройства; 4 — воздушный канал пускового устройства; 5 — электромагнитный запорный клапан; 6 — топливный жиклер холостого хода; 7 — главный воздушный жиклер первой камеры; 8 — воздушный жиклер холостого хода; 9 — воздушная заслонка; 10 — распылитель главной дозирующей системы первой камеры; 11 — распылитель ускорительного насоса; 12 — распылитель главной дозирующей системы второй камеры: 13 — распылитель эконостата: 14 — главный воздушный жиклер второй камеры; 15 — воздушный жиклер переходной системы второй камеры; 16 — канал балансировки поплавковой камеры; 17 -поплавковая камера; 18 — игольчатый клапан; 19 — калиброванное отверстие перепуска топлива в бак; 20 — топливный фильтр карбюратора; 21 — штуцер подачи топлива; 22 — диафрагма экономайзера мощностных режимов; 23 -топливный жиклер экономайзера мощностных режимов; 24 — шариковый клапан экономайзера мощностных режимов; 25 — поплавок; 26 — топливный жиклер эконостата с трубкой; 27 — топливный жиклер переходной системы второй камеры с трубкой; 28 — эмульсионная трубка второй камеры: 29 — главный топливный жиклер второй камеры; 30 -выходное отверстие переходной системы второй камеры; 31, 33 — дроссельные заслонки: 32 — щель переходной системы первой камеры; 34 — выходное отверстие системы холостого хода; 35 — блок подогрева карбюратора; 30 -регулировочный винт состава <�качества>смеси холостого хода; 37 — штуцер вентиляции картера двигателя; 38 -штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 — штуцеры отбора разрежения для системы рециркуляции; 40 — главный топливный жиклер первой камеры; 41 — эмульсионная трубка первой камеры; 42 -шариковый клапан ускорительного насоса; 43 — диафрагма ускорительного насоса.

Читать также: Автомобильный регистратор с выносной камерой

В процессе прогрева, подсос воздуха увеличивают, чтобы уменьшить обороты и исключить перебои. Таким образом, воздушная заслонка полностью открывается, а количество бензина снижается. Другие способы прогрева – не предусмотрены конструкцией.

Бензин через топливный фильтр подается в поплавковую камеру, а затем в главную дозирующую систему смесительной камеры. Схема закачки воздуха и смешение его с бензином в диффузоре происходит за счет разряжения, возникающего при работе клапанного механизма и поршней, сжимающих и выталкивающих рабочую смесь.

Система второй камеры предназначена для увеличения притока воздуха к распылителю во время работы двигателя под большой нагрузкой, когда обороты большие.

Чтобы двигатель стабильно работал на холостых оборотах, а малые не давали ему заглохнуть и исключили перебои, предусмотрена система холостого хода. А для поддержания уровня топлива, используемого в карбюраторе солекс 21073, есть целая схема работы поплавковой системы. Рассмотрим работу каждой системы по отдельности.

Cпособы тюнинга карбюратора Озон для ВАЗ классики.

1. Вынимаем и выкидываем пружину из вакуумного привода дроссельного клапана первичной камеры. Способ уже известный и описанный многими. Улучшение динамики значительное, расход топлива практически не увеличивается: максимум на 0,5 л на сотню. 2. Можно попытаться переделать привод дроссельного клапана вторичной камеры в механический. Это делается очень просто: берём небольшой кусок проволоки (Можно взять ту же пружину, стоявшую в вакуумном приводе вторичной камеры), выпрямляем его, с одной стороны сгибаем в кольцо. Этим самым кольцомподсовываем под гайку, закрепляющую рычаги привода дроссельного клапана вторичной камеры. Причем, подсунуть нужно так, чтобы выступ на одном рычаге привода был между этим куском проволоки и вторым рычагом привода (как в “Вебере”). Потом гайку нужно,сильно затянуть. Получаем очередное улучшение динамики, особенно хорошо различимое на высоких оборотах, топливный расход на сотню практически не меняется. В скором времени вы можете забыть, что такое провалы при разгоне. 3.Достаем штатный малый диффузор первичной камеры (вставляется сверху в большой диффузор над дроссельным клапаном), с маркировкой 3,5. Ставим туда малый диффузор с маркировкой 4,5 точно такой, как во вторичной камере карбюратора классики. При необходимости заменяем штатный (“30”) распылитель ускорительного насоса на большой (“40″) (как на”Вебер” 2101-03). Динамика, особенно при малых оборотах, улучшается. 4. Увеличение жиклёров (вы должны знать, что делаете!). Первичная камера: ставим ГТЖ-125, ГВЖ-150. Вторичную камеру пока не трогаем. Динамика и мощность возросла. Увеличиваем, пренебрегая рекомнадациям экономии бензина и экологов: ставим во вторичную камеру ГТЖ-162,ГВЖ-190! Самые большие жиклёры из всех, когда-либо выпускавшиеся и ставившиеся только на “Вебер” в шестёрке (диаметр диффузора вторичной камеры в “Озоне” аналогичен тому, что в “Вебере”). Растет расход топлива, не убитый двигатель можно крутить выше 6000об/мин. увеличиваем!… В первичную камеру ставим ГТЖ-130 для двигателя объемом 1500 и ГТЖ-135 для двигателя 1600. Ставить жиклёры больше не имеет смысла – при резком нажатии на педаль газа карбюратор начинает “переливать” и “захлёбывается” – динамика хуже, мощность падает, расход больше. Во вторичной остаются всё те же ГТЖ-162, ГВЖ-190. Расхода топлива. Суть в том, что, если вы поставили такой набор жиклёров, то при обычной городской езде «педальку» жать в пол везде и всегда нет необходимости. Соответственно, расход бензина можно свободно удерживать на уровне 10,5-11 л /100 км. На ХХ расход бензина останется всё время одинаковым – мы ведь не регулировали его! . Зато, если где-нибудь нам понадобится быстрое ускорение – наши увеличенные жиклёры очень сильно нам помогут

Важное обстоятельство при тюнинге карбюратора для ВАЗ «классики». Суть в том, что под каждый двигатель жиклёры необходимо подбирать индивидуально. Здесь представлено усреднённое описание, но ещё очень многое зависит от состояния и объёма двигателя, каждого конкретно взятого карбюратора и от самих жиклёров

Каждая деталь вносит изменения в общую схему! Установка “Солекс” в сравнении с “Озоном” даст лучшую динамику, но с “Вебером” или “Озоном” машина едет всё равно легче, без провалов, к тому же минимум денежных вложений. И самое большое отличие – это надёжность. Способ поднять количество воздуха, поступающего в карбюратор – “псевдонаддув”. Шланг подвода разогретого воздуха, меняют на более длинный. Выводят его к радиатору. Крепят близко к вентилятору, таким образом, чтобы воздух от вентилятора поступал в шланг прямым потоком. Незначительное увеличение динамики (минусы: только теплый воздух, очень “грязный” способ – вся грязь не остановленная фильтром летит в цилиндры – снижение ресурса)

Здесь представлено усреднённое описание, но ещё очень многое зависит от состояния и объёма двигателя, каждого конкретно взятого карбюратора и от самих жиклёров. Каждая деталь вносит изменения в общую схему! Установка “Солекс” в сравнении с “Озоном” даст лучшую динамику, но с “Вебером” или “Озоном” машина едет всё равно легче, без провалов, к тому же минимум денежных вложений. И самое большое отличие – это надёжность. Способ поднять количество воздуха, поступающего в карбюратор – “псевдонаддув”. Шланг подвода разогретого воздуха, меняют на более длинный. Выводят его к радиатору. Крепят близко к вентилятору, таким образом, чтобы воздух от вентилятора поступал в шланг прямым потоком. Незначительное увеличение динамики (минусы: только теплый воздух, очень “грязный” способ – вся грязь не остановленная фильтром летит в цилиндры – снижение ресурса).

Карбюратор ДААЗ 2107

Карбюратор «семёрки», как и любой другой, смешивает воздух и бензин и подаёт готовую смесь в цилиндры мотора. Чтобы разобраться с устройством и функционированием карбюратора, а также выявить и устранить возможные неисправности с ним, нужно ознакомиться с этим узлом более детально.

Кто производит и на какие модели ВАЗ устанавливается

Карбюратор ДААЗ 2107 изготавливали на Димитровградском автоагрегатном заводе и ставили на разные модели «Жигулей», в зависимости от модификации изделия:

2107–1107010–20 оснащались моторы последних версий ВАЗ 2103 и ВАЗ 2106 с вакуум-корректором;
2107–1107010 ставили на «пятёрки» и «семёрки» с моторами 2103 (2106);
карбюраторы 2107–1107010–10 ставили на двигатели 2103 (2106) с трамблёром без вакуум-корректора.

Устройство карбюратора

ДААЗ 2107 выполнен из металлического корпуса, который характеризуется повышенной прочностью, что позволяет свести к минимуму деформационные и температурные воздействия, механические повреждения. Условно корпус можно разделить на три части:

верхняя — выполнена в виде крышки со штуцерами для шлангов;
средняя — основная, в которой находятся две камеры с диффузорами, а также поплавковая камера;
нижняя — в ней расположены дроссельные заслонки (ДЗ).

К основным элементам любого карбюратора относятся жиклёры, которые предназначены для пропускания топлива и воздуха. Они представляют собой деталь с наружной резьбой и внутренним отверстием определённого диаметра. При засорении отверстий их пропускная способность снижается, а пропорции в процессе образования рабочей смеси нарушаются. В такой ситуации необходима чистка жиклёров.

«Семёрочный» карбюратор имеет несколько систем:

поплавковая камера — поддерживает топливо на определённом уровне для стабильной работы двигателя при любых оборотах;
главная дозирующая система (ГДС) – функционирует на всех режимах работы мотора, кроме холостого хода (ХХ), осуществляя подачу сбалансированной бензино-воздушной смеси посредством эмульсионных камер;
система ХХ — отвечает за работу двигателя при отсутствии нагрузки;
система запуска — обеспечивает уверенный пуск силовой установки на холодную;
эконостат, ускоритель и вторичная камера: насос-ускоритель способствует мгновенной подаче горючего при ускорении, поскольку ГДС неспособна дать нужное количество бензина, а вторая камера и эконостат вступают в работу при развитии мотором наибольшей мощности.

Принцип работы карбюратора

Функционирование устройства можно описать следующим образом:

Топливо из бензобака закачивается бензонасосом в поплавковую камеру через фильтр и клапан, который определяет уровень её заполнения.
Из поплавкового резервуара бензин подаётся через жиклёры в камеры карбюратора. Затем топливо проходит в эмульсионные полости и трубки, где образуется рабочая смесь, которая посредством распылителей подаётся в диффузоры.
После пуска мотора клапан электромагнитного типа перекрывает канал ХХ.
Во время работы на ХХ топливо отбирается из первой камеры и проходит через жиклёр, соединённый с клапаном. При протекании бензина через жиклёр ХХ и части переходной системы первичной камеры создаётся горючая смесь, которая попадает в соответствующий канал.
В момент приоткрытия ДЗ смесь впрыскивается в камеры карбюратора через переходную систему.
Смесь из поплавкового резервуара проходит через эконостат и поступает в распылитель. Когда мотор работает с максимальной частотой, начинает функционировать ускоритель.
Клапан ускорителя отпирается при заполнении топливом и закрывается после прекращения подачи смеси.

Каков принцип работы карбюратора?

Происходит подача бензина вначале в поплавковую камеру, его объём регулирует поплавок.

При его всплывании работает игольчатый клапан и закрывает доступ топливу. В этом смысле поплавковая камера играет роль унитаза, и карбюратор 2107 этим параметром от него не отличается. Перед подачей в неё топливо ещё раз фильтруется, пройдя через сетку.

Затем поплавковая камера, как донор, отправляет бензин в две камеры (первую и вторую). Топливо проходит по двум главным топливным жиклёрам. В камеры также поступает очищенный в воздушном фильтре воздух, который может быть заранее подогретым. На рисунке схема отверстий.

Одновременно через воздушные жиклёры подаётся воздух, который в специальных эмульсионных колодцах и трубках смешивается с бензином. В результате образуется эмульсия, то есть смесь воздуха и бензина. На рисунке поплавковая камера (в ней отвёртка) и жиклёры.

Перед попаданием в распылитель, топливная смесь проходит эконостат. При максимальном развитии мощности эмульсия топлива и воздуха дополнительно обогащается.

Затем смесь через специальные распылители попадает в диффузоры, которые готовят окончательную смесь, «отрывая» капли топлива и вовлекая их в воздушный поток высокой скорости, подавая смесь точно к центру смесительной камеры. В этом заключается их работа. На рисунке – диффузоры 1 и 2 камер.

Дроссельная заслонка, управляемая педалью «газа», подаёт готовую качественную смесь непосредственно в цилиндры.

Существует система жиклеров «холостого хода», в режиме которого топливо забирается только из первой камеры. Схема работы камер предусматривает включение второй камеры при хорошо прогретом агрегате на полной мощности. Эксплуатация второй камеры в полной мере проявляется при обгоне на высокой скорости.

Эффективная работа карбюратора зависит от чистоты жиклёров, чистоты всех рабочих поверхностей, плавностью и ровностью хода всех приводов и тяг. Карбюратор 2107 в этом смысле не такой привередливый и капризный, как современные импортные аналоги, работает даже на не очень качественном бензине.

Владельцы автомобилей типа «Классики» часто сталкиваются с проблемами динамики и расхода топлива. Водители зовут двигатель автомобиля сердцем, а карбюратор можно смело сравнивать с сердечным клапаном. Именно от последней детали зависит расход топлива, а динамические характеристики зависят от правильной регулировки ее. В этой статье узнаем о том, как устроен карбюратор (ВАЗ 2107 ДААЗ). Также мы посмотрим, как его правильно регулировать.

Настройка карбюратора ВАЗ 2107

Если причиной нестабильной работы двигателя ВАЗ 2107 является неисправность карбюратора, то отремонтировать силовой агрегат можно без привлечения квалифицированных специалистов. В большинстве случаев перебоев в работе мотора, регулировкой основных систем устройства можно полностью разрешить техническую проблему.

Регулировка ХХ карбюратора ДААЗ 2107

Если двигатель не заводится либо глохнет сразу после запуска, то такой диагностический признак указывает на неправильную работу карбюратора в режиме холостого хода. Восстановить функциональность системы питания двигателя на ХХ можно с помощью 2 винтов, при условии, что дозирующая система не забита мусором.

Регулировка карбюратора ДААЗ 2107 в режиме холостого хода осуществляется следующим образом:

Запустить двигатель и прогреть его до рабочей температуры (если мотор глохнет, то следует вытянуть трос подсоса на максимум).
Заглушить двигатель и полностью убрать подсос.
Найти на корпусе карбюратора 2 регулировочных винта.
Полностью закрутить винты.
Открутить винт «качества» на 3 оборота, а винт «количества» смеси на 4 оборота.
Запустить двигатель и вращением винта «количества» (находится над зеленой трубкой системы вентиляции картера) установить частоту вращения коленвала около 850 об/мин (устанавливается по штатному тахометру, находящемуся на приборной панели). Снижение оборотов холостого хода можно также добиться, если при выполнении регулировочных работ задействовать винт «качества».

На этом работу по настройке можно считать завершенной.

Регулировка поплавка карбюратора ДААЗ 2107

Если поплавок неправильно отрегулирован, то двигатель будет «заливать» либо устройства дозирования рабочей смеси не будет работать по причине отсутствия бензина в поплавковой камере. Для того чтобы убедиться в том, что этот элемент находится в исправном состоянии и правильно отрегулирован, потребуется демонтировать верхнюю крышку карбюратора.

Снятую крышку следует перевернуть и замерить расстояние от поплавка до картонной прокладки. Зазор должен быть равен 6 — 7 мм. При наличии отклонений осуществляется настройка карбюратора ДААЗ 2107 методом подгибания язычка, упирающегося в игольчатый клапан.

Поплавок карбюратора должен перемещаться в поплавковой камере без заеданий. Обеспечивается данное условие подгибанием крепления.

Правильно отрегулированный свободный ход поплавка также имеет большое значение, поэтому следует обязательно проверить этот параметр прежде, чем приступить к сборке карбюратора. Для выполнения этой работы можно использовать линейку. Вначале замеряется расстояние от нижнего дальнего угла поплавка до крышки карбюратора. Затем поплавок отодвигается вверх, и снова проводятся замеры. Разница в измерениях (ход поплавка) должна быть равна 8 — 9 мм. При несоответствии этому условию потребуется отогнуть упор, находящийся на корпусе поплавка.

Карбюратор 2107 – наладка механизма пуска и воздушной заслонки

Чтобы выполнить настройку ДААЗ 2107 потребуется заранее подготовить сверло диаметром 5 мм. Работа по наладке выполняется в такой последовательности:

Снять воздушный фильтр.
Включить подсос в карбюраторе (на полную).
Установить сверло между стенкой первичной камеры и заслонкой.
Если зазор будет существенно отличаться от значения 5 мм, то следует открыть доступ к регулировочному винту (находится под пробкой).
Шлицевой отверткой осуществляется регулировка зазора между стенкой первичной камеры и заслонкой.

После завершения работы установить ранее снятые элементы.

Регулировка дроссельной заслонки ВАЗ 2107

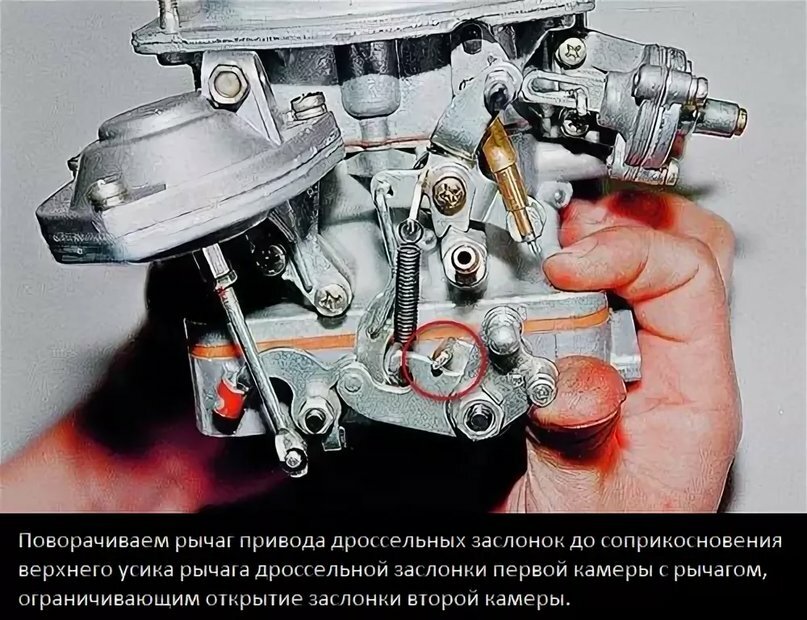

Для настройки дросселя понадобится медная проволока диаметром 0,7 мм и необходимый для демонтажа устройства набор инструментов. После снятия устройства с автомобиля слегка проворачивают рычаг управления дроссельной заслонкой и в образовавшийся просвет помещают медную проволоку. Если зазор окажется больше или меньше значения 0,7 мм, то следует немного подогнуть тягу, чтобы установить необходимое значение этого параметра.
