Замена Распредвала Ваз 2107 Инжектор

замена Распредвал вместе с корпусом на ВАЗ 2101-2107

Купив собственную копейку, он медленно начал ее ремонтировать и сначала начал проверять двигатель, потому что был ужасно пьян. Предыдущий владелец сказал, что клапан сгорел, но после снятия крышки клапана оказалось, что причина была несколько серьезнее. Вот что я увидел после снятия крышки клапана:

Видите ли, корпус распределительного вала сломан, а кусок находится в голове сверху. Более того, в той же куче был еще один пружинный рокер. Неудивительно, что предыдущий владелец ВАЗ 2101 считал, что клапан сгорел, поскольку симптомы были похожи, один цилиндр не работал. Ниже я расскажу более внимательно о ремонте ВАЗ 2101-2107 с похожими проблемами.

Произведите замену распределительного вала на картере на ВАЗ 2101-2107 самостоятельно

Итак, сначала я пошел и купил еще один распредвал от 1 человека. Естественно, я не ожидал нового, но он оказывается бесполезным. Этот человек достал распределительный вал, завернутый в бумагу со времен СССР. И с этим он дал набор рокеров. За эту покупку я дал ему 750 руб. Хотя в магазине эти новинки стоят более 2000 рублей.

Сначала снимите крышку клапана, открутив все ее крепежные гайки с помощью ключа 10, затем появится следующее изображение:

Теперь нужно согнуть шайбу плоской отверткой под крепежную гайку звездочки распредвала:

И открутите гайку с помощью гаечного ключа до 17, как показано на фото ниже:

Некоторые советы по установке распределительный вал

на Ладе. Установкараспредвалы ,настройкивазы распредвала ,усы

Как я поменял распредвал Замена распредвала

Видео о том, как я изменился распределительный вал

!Замена распредвала ВАЗ классика! маркировка дистрибьютора!замены .

Теперь открутите болт натяжителя цепи газораспределительного механизма с правой стороны:

Ослабив цепь, вы можете осторожно постучать внутрь звезды, чтобы прыгнуть:

Далее можно открутить гайки крепления крышки распределительный вал на ВАЗ 2101-2107, как показано на фото ниже:

И тогда вы можете снять кожух с распределительным валом двигателя, просто взяв его и потянув с некоторой силой:

Окончательный результат можно увидеть на картинке ниже:

Теперь мы берем новые рокеры и устанавливаем их вместо старых. Это необходимо, потому что старые уже отработаны, и регулировка клапанов будет довольно проблематичной, и вы вообще не сможете избавиться от стука. Рокеры меняются довольно просто. Вам нужно поднять его до конца, и его легко снять:

Также целесообразно заменить пружины, так как они стоят копейки, всего 3 рубля за штуку. Новые рокеры устанавливаются без какой-либо последовательности. Если вы устанавливаете старые, они должны быть расположены в том же порядке, в котором они были размещены.

Затем берем новый распредвал 2101-2107 Собрать и установить на головку цилиндров, затем затянуть гайки гаечным ключом:

Затяните их в строго определенной последовательности, как показано на схеме:

Необходимо приложить усилие от 18 до 21 Нм. Не превышайте указанный диапазон значений, так как вы можете повредить нити. После установки возвращаем звезду в цепь и обязательно отрегулируем клапаны на ВАЗ 2101-07

Запустите двигатель и проверьте, как все работает, и при необходимости снова отрегулируйте клапан! Я сделал все с первой попытки и довольно успешно, двигатель теперь работает как надо.

Поэтапное руководство

ГБЦ ВАЗ 2107 в подкапотном пространстве

Многие неисправности решаются после протяжки болтов, но если это не помогает, то может понадобиться капитальный ремонт этого узла, предусматривающий снятие не только ГБЦ, но и других деталей блока. Возможно, потребуется замена некоторых частей, в частности прокладки, маслосъемных колпачков и направляющих клапанов.

Инструменты

Для работы нам понадобятся следующие инструменты:

• набор ключей;
• микрометр;
• жидкость для промывки;
• пассатижи;
• молоток;
• оправки для снятия и установки клапанов и колпачков;
• динамометрический ключ;
• плитка (желательно чтобы спираль была закрыта);
• рассухариватель.

Перед началом работ по ремонту головки блока цилиндров ее вначале необходимо снять и очистить от загрязнений.

Подготовительные работы и снятие головки

1. Первым делом нужно слить ОЖ с двигателя.
2. Снимаем карбюратор.
3. Отсоединив патрубки и шланги, снимаем воздушный барьер.
4. Убираем крышку головки.
5. Проводим совмещение отметок на шкиве коленчатого вала с отметкой на приводе распредвала и отметки на шкиве распределительного вала с отметкой на его корпусе как продемонстрировано на фото.
6. Отсоединив стопорную шайбу распредвала, ослабляем натяжение цепи.
7. Сорвав болт, убираем звездочку.
8. Откручиваем крепления.
9. Извлекаем распределительный вал с корпусом.
10. Предварительно поставив отметки при помощи маркера, снимаем рокеры.
11. Отсоединяем провода.
12. Снимаем трубу и выкручиваем болты крепления ГБЦ к блоку.
13. Снимаем головку.
14. Осматриваем ее состояние и очищаем от загрязнений.

В этом видео показан процесс снятия головки блока цилиндров.

Проверка состояния

Теперь пришло время рассухаривания клапанов. Это делается специальным устройством. Если не видны сколы, трещинки, ржавчины проводим дальнейший осмотр. Оцениваем состояние седел, ремонт которых рекомендуется каждые двести тысяч километров пробега.

Меняем направляющие втулки

Производим осмотр направляющих втулок, в случае их неудовлетворительного состояния они подлежат замене.

Для их извлечения применяют специальный инструмент. Если такого под рукой нет, то можно обойтись пассатижами и зажимом. Сняв втулки производим замер их диаметра. Покупаем аналогичные, размер, которых на 0,05-0,07 миллиметров больше меняемых.

Запрессовываются направляющие при помощи оправки, электроплиты, молотка и смазки.

1. Головку ставим на подставку по краям.
2. Ставим электрический прибор под место работы.
3. Ждем, пока металл нагреется приблизительно до ста градусов (чтобы он расширился).
4. Теперь необходимо как следует смазать втулку смазкой.
5. Сняв с держателей, вбиваем новые направляющие.
6. Когда будут заменены все восемь, ждем охлаждения ГБЦ.
7. Клапаны не должны болтаться и ходить свободно, не должно быть каких-либо заклиниваний.

Натяжение цепи ГРМ ВАЗ 2106

В этой процедуре также стоит придерживаться определенной последовательности:

Отворачиваете колпачковую гайку и снимате ее. Шток натяжителя ГРМ при этом выдвигается и цепь натягивается посредством башмака.
Проворачиваете коленчатый вал на один-полтора оборота. При этом пружина на башмаке должна сама отрегулировать силу натяжения

Обратите внимание, что провернуть коленвал можно тремя способами: ключом храповика, кривым стартером, либо же если поддомкратить одно заднее колесо и включить максимальную передачу. Конечно, удобнее всего делать это ключом храповика, так как следующий шаг самому будет проблематично выполнить.
Нащупайте шток натяжителя и проворачивайте коленчатый вал

Остановитесь в тот момент, когда шток уйдет на максимальную глубину в корпус.
Поставьте на место колпачковую гайку и затяните ее.

Стоит сказать несколько слов о правильной замене цепи ГРМ ВАЗ 2106 и аналогичных моделях (2101-2107). Не стоит поддаваться на провокации и слушать «знатоков», которые советуют цепь рассоединить и протянуть, привязав проволокой к старой.

Этот способ имеет шанс на существование лишь в одном случае – если поломка настигла вас в дороге, вдали от населенных пунктов, и вам нужно кровь из носу проехать сто, пятьсот, тысячу километров, чтобы после этого провести качественный и правильный ремонт.

Но если же вы располагаете всеми инструментами и возможностями, то не стоит делать ремонт сразу же некачественно, абы как. На этом, пожалуй, можно и закончить небольшой экскурс в теорию двигателей, а конкретно – в конструкцию цепного привода ГРМ на автомобиле ВАЗ 2106.

Как вы смогли понять, все работы без труда можно выполнить своими руками и довольно быстро.

Приступаем к замене

Нам понадобится: спец ключ на 36 и универсальный фиксатор шкивов.

Данная машина карбюраторная но если установлен инжектор процедура замены особо не отличается.

Вид под капотного пространства.

Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.

Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки

Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.

Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.

Снимаем защиту снизу.

Ослабляем гайку на 19 крепления генератора.

Раскручиваем хомуты на патрубках и снимаем последние.

Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.

Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.

Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.

Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.

А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.

Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала. Снимаем последнею.

Откручиваем две гайки крепления натяжителя цепи и снимаем его.

На данной машине был установлен автоматический натяжитель. Наконец то до кого-то дошло!

Откручиваем болт крепления звёздочки распредвала и сняв ее запоминаем или метим отверстие для центровки.

Перед нами предстала удивительная картина.

1 – предохранитель, препятствующий перескакиванию цепи.

2 – крепление башмака натяжителя цепи ГРМ.

3 – звездочка коленвала.

Откручиваем предохранитель, ключом на 10 и крепление натяжителя, а так же болт крепления звездочки привода вспомогательных агрегатов (поросенка).

Снимаем все звезды и старую цепь. Проверяем совпадение меток. Шпонка коленвала должна быть напротив отлива на блоке цилиндров.

Ставим новые звезда на коленвал и привод вспомогательных агрегатов. Смазываем новую цепь ГРМ и устанавливаем ее на место.

Сверху подкладываем под цепь любой инструмент для того что бы она ни сваливалась вниз.

Устанавливаем звездочку распредвала в цепь таким образом, что бы при установке на респредвал нисходящая ветвь цепи была натянута и все метки совпадали. Проворачиваем распредвал против часовой стрелки на небольшой угол и за коленвал возвращаем назад, таким образом, цепь натягивается и можно оценить правильность установки меток. Если метки не совпали, перебрасываем цепь на зуб и повторяем процедуру снова.

Устанавливаем натяжитель цепи на место и активируем его. Затягиваем все болты крепления звезд и контрим их. Проворачиваем коленвал два оборота и если клапана с поршнями не встречаются и все метки встают на свое место, поздравляем себя с выполнением самой ответственной операции.

Смазываем герметиком прокладку крышки коленвала и устанавливаем ее на место.

Ставим шкив, затягиваем его и еще раз прокручиваем коленвал и проверяем все метки. Лучше перестраховаться, чем потом рвать волосы на всех местах и искать телефон моториста.

Откручиваем гайку на 13 трамблера и вынув его проворачиваем бегунок так что бы он смотрел на контакт четвертого цилиндра. Ставим трамблер на место, но помним, что после окончательной сборки придется выставить зажигание. Останавливаться на этом не будем, так как данную процедуру легко можно найти в интернете. Если интересно то видео об установке зажигания в конце статьи.

Ставим на место все что сняли, в порядке обратном снятию. Заливаем антифриз, заводим, регулируем зажигание. Вот и подошла к концу ваша первая замена цепи ГРМ.

Инструкция по замене

Для установки нового цепного привода необходимо приобрести набор запчастей и расходных материалов:

• цепь двухрядная, подходящая конкретному типу двигателя;
• 3 шестерёнки — две больших и одна малая (продаются комплектом);
• башмак натяжного устройства;
• пластина успокоителя;
• прокладка передней крышки силового агрегата;
• герметик силиконовый высокотемпературный.

Почему рекомендуется менять все детали привода, включая шестерёнки:

• в течение продолжительного периода, пока цепь растягивалась, зубья звёздочек тоже успели износиться;
• по этой же причине истёрлись накладки успокоителя и натяжителя;
• операция по ремонту очень трудоёмкая, повторять её из-за каждого износившегося элемента привода нецелесообразно.

Инструмент и условия ведения работ

Из специальных приспособлений вам понадобится накидной ключ размером 36 мм для откручивания гайки (храповика), удерживающей шкив коленчатого вала. Поскольку храповик расположен в углублении, захватить его рожковым ключом гораздо труднее.

Остальной набор инструментов выглядит так:

• комплект рожковых ключей и головок с трещоткой и воротком;
• плоские отвёртки — обычная и усиленная;
• монтажная лопатка;
• пассатижи;
• молоток;
• ветошь, перчатки защитные.

Удобнее всего выполнять замену цепи ГРМ на смотровой канаве в условиях гаража. В крайнем случае подойдёт открытая площадка, но тогда для разборки узла вам придётся ложиться на землю под машину.

Предварительная разборка

Цель подготовительного этапа — обеспечить удобный доступ к передней крышке силового агрегата и приводу ГРМ. Что необходимо сделать:

1. Установите авто на смотровую яму и включите ручной тормоз. Для удобства разборки дайте двигателю остыть до температуры 40—50 °С.
2. Спуститесь в канаву и демонтируйте защиту поддона картера. Сразу же открутите 3 передних болта, соединяющих поддон с торцевой крышкой, ослабьте гайку на нижнем креплении генератора.

На данном этапе рекомендуется максимально очистить переднюю часть мотора от грязи и масляного налёта. Когда вы снимете крышку привода ГРМ, откроется небольшой проём в масляном картере, куда могут попасть посторонние частицы.

Разборка инжекторной «шестёрки» производится аналогично, только вместе с корпусом воздушного фильтра нужно демонтировать гофрированную трубу, ведущую к дросселю, патрубки вентиляции картера и адсорбера.

Видео: снятие электровентилятора и радиатора ВАЗ 2106

Снятие и установка новой цепи

Если вы впервые разбираете цепной привод распределительного вала, строго придерживайтесь последовательности ведения работ:

1. Открутите гайку храповика ключом 36 мм. Для ослабления зафиксируйте шкив любым удобным способом — монтажной лопаткой, мощной отвёрткой либо трубным ключом.

В процессе разборки вы можете столкнуться с ситуацией, когда растянутая сверх нормы цепь разрушила или оборвала успокоитель, а обломки упали в картер. В идеале их нужно извлечь, демонтировав поддон. Но поскольку масляный насос оборудован сеткой, а в картере всегда скапливаются отходы, проблема не критична. Вероятность, что остатки детали помешают забору масла, почти нулевая.

При замене цепи на отцовской «шестёрке» меня угораздило уронить в картер отвалившийся кусок пластикового успокоителя. Попытки извлечения сквозь узкий проём оказались неудачными, обломок остался в поддоне. Результат: после ремонта отец проехал более 20 тыс. км и сменил масло, пластик находится в картере по сей день.

Установка новых запчастей и сборка выполняется в следующем порядке:

1. Вычистите прилегающие поверхности крышки и блока цилиндров, прикрыв картер ветошью.
2. Опустите новую цепь в проём головки цилиндров и зафиксируйте монтировкой, чтобы она не упала.

Дальнейшая сборка ведётся в обратном порядке. После крепления шкива рекомендуется повторно убедиться в правильности положения меток. Риска на бортике шкива должна стоять напротив длинной полосы на передней крышке.

Замена цепи своими руками

Для замены цепи и шестерен с автомобиля понадобится слить охлаждающую жидкость и снять радиатор охлаждения. Ослабить крепление генератора, снять приводной ремень.

Снять клапанную крышку и совместить метки коленчатого и распределительного валов с метками на двигателе, для чего метку на шкиве коленчатого вала совместить с самой большой меткой на передней крышке ГРМ.

Включив пятую передачу и стояночный тормоз, ключом на 38 сорвать храповик (болт крепления) шкива коленчатого вала.

Снять датчик положения коленвала (для инжекторных двигателей) и переднюю крышку двигателя.

ВНИМАНИЕ! Помимо 9 болтов в верхней части крышки есть еще 3, которые вкручиваются со стороны поддона. Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание

Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание.

Сняв крышку, отогнуть фиксирующие шплинты на шестерне масляного насоса (если ее необходимо снять) и ослабить фиксирующие гайки.

Снять шплинт шестерни распредвала и ослабить гайку.

Открутить гайки натяжителя цепи и снять его.

После снятия натяжителя цепь ослабнет и можно будет легко снять шестерни, а за ними и всю цепь.

Проверить состояние шестерни коленчатого вала, башмака натяжителя и успокоителя цепи, при необходимости заменить.

Собирать все в обратном порядке, но с некоторыми особенностями:

Все остальное собирается в обратной последовательности.

По итогу замены цепи фазы газораспределительного механизма возвращаются в свои пределы, работа двигателя стабилизируется и уходит посторонний шум из его передней части.

Если натяжка цепи не помогает, а шум продолжает беспокоить, не стоит затягивать с ее заменой, т.к. при биении она будет разбивать соседние детали и нарушать работу двигателя.

После покупки своей «Копейки» начал потихоньку ее ремонтировать и первым делом приступил к проверке двигателя, так как тарабанил он ужасно. Предыдущий хозяин сказал, что прогорел клапан, но после снятия клапанной крышки оказалось, что причина несколько серьезнее. Вот что я увидел после снятия крышки клапанов:

Как видите, корпус распредвала разбит и кусок валялся в головке сверху. Более того, рядом в той же куче лежал еще рокер с пружиной. Не удивительно, что предыдущий владелец ВАЗ 2101 думал, что прогорел клапан, так как симптомы похожи — не работал один цилиндр. Ниже расскажу более подробно о ремонте ВАЗ 2101-2107 с подобными проблемами.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.

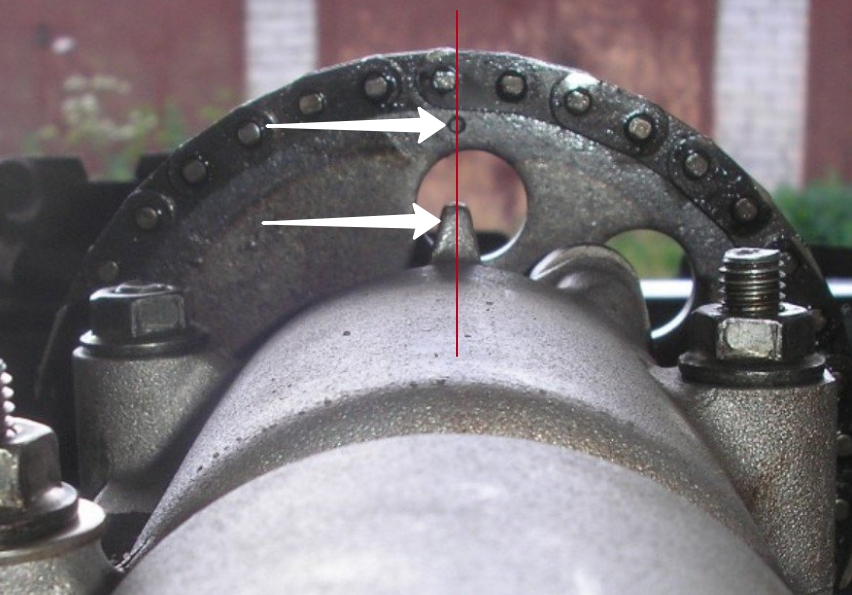

4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

• Осуществляется натяжка цепи ГРМ ваз-2107.
• Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
• Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Аннотация по настройке системы зажигания ВАЗ 2107 своими руками

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, изготовленным по последнему слову техники и нафаршированным сложной электроникой. В этом её красота — не надо по всякому поводу обращаться к спецам автосервиса, большая часть работ по обслуживанию авто способен сделать сам владелец. Сюда относится и процедура опции зажигания, которую в состоянии выполнить каждый желающий, за ранее исследовав подробную аннотацию.

ВАЗ 2106 ДВС 2103

Наша группа в контакте:.

Пример: если был обычный редуктор 2102 (4.44), а вместо него задано значение 2106 (3.9), то спидометр и показания одометра должны быть умножены на 1. 14,

E. Автомобиль будет на 14% слабее, но быстрее на тех же 14%. Слабее означает, что эффективный крутящий момент двигателя (в случае, рассматриваемом в этом примере) уменьшится на 14%.

Читайте так же

Внешне это проявляется в уменьшении ускорения автомобиля, ухудшении динамики ускорения. Термин speedier более удобен для объяснения на образном примере: если автомобиль с коробкой передач 4.44 для развития скорости 120 км / час на прямой (четвертой) трансмиссии, необходимо раскрутить двигатель до 4400 об / мин. Коленчатый вал, то с редуктором 3. 9 для той же скорости потребуется только 3900 об / мин.

Но достичь 3900 об / мин. , двигатель объемом 1200 см3 может не иметь достаточного крутящего момента или, проще говоря, мощности. Таким образом, термин speedier в этом контексте используется в следующем смысле: при той же частоте вращения двигателя редуктор с меньшим передаточным отношением позволяет автомобилю двигаться с большей скоростью.

Однако следует помнить, что редуктор с меньшим передаточным отношением требует пропорционального увеличения мощности двигателя. Чтобы показания спидометра и показаний одометра соответствовали фактическим значениям на коробке передач, привод спидометра должен соответствовать передаточному числу установленного заднего дифференциального редуктора. Предупреждение! Привод спидометра не может быть заменен один за другим простой перестановкой, так как необходимо заменить следующую шестерню (номер каталога 210 170 21 58), соответствующую этому приводу, на вторичном валу коробки передач.

На полноприводных автомобилях Полноприводные транспортные средства должны иметь одинаковую переднюю и заднюю оси. В повседневной практике автосервиса часто бывают случаи установки редукторов с различными передаточными отношениями для полноприводного автомобиля (Niva, Taiga). Чаще всего это происходит из-за отсутствия соответствующих знаний среди тех людей, которые занимаются ремонтом автомобиля. Это могут быть как владельцы автомобилей, саморемонтный автомобиль, так и неквалифицированные автосервисы, которые оказывают услуги населению для замены единиц.

При установке полноприводного редуктора с передаточным отношением, отличным от требуемого, владелец не заметит никаких нарушений в передаче. Обычно автомобиль работает до тех пор, пока владелец не попытается задействовать межосевую блокировку дифференциала. Дело в том, что этот дифференциал работает во время движения разностных передаточных отношений редукторов. Простой, но опасный способ для блоков передачи для проверки разницы в передаточных числах в коробках передач выглядит следующим образом: 1. Установите автомобиль на сухой ровной дороге с небольшим наклоном вперед.

2. Проверьте способность автомобиля свободно вращаться под уклоном при снятии его с тормоза на нейтраль. Наклон должен быть небольшим, но достаточным для того, чтобы автомобиль мог двигаться независимо. 3.

Включите блокировку центрального дифференциала (дозатор) и позвольте автомобилю катиться к уклону. Если автомобиль свободно вращается, как и при испытании по пункту 2, передаточные числа редукторов одинаковы. Если транспортное средство не может катиться по нейтрали при заблокированном межосевом дифференциале, передаточные числа отличаются. Запрещается эксплуатация транспортного средства с разным передаточным числом.

ГРМ с цепным приводом на ВАЗ 2101

На «копейке», как всех остальных моделях «классики», стоит цепной привод ГРМ. Механизм состоит из двухрядной металлической цепи и дополнительных элементов, обеспечивающих её натяжение и предотвращающих колебания. От целостности и исправности каждой детали механизма напрямую зависит слаженная работа мотора. Цепной привод соединяет коленчатый и распределительный вал и обеспечивает их синхронную работу. При вращении валов в движение приводятся поршни в цилиндрах двигателя, а также своевременно открываются и закрываются клапаны в головке блока цилиндров (ГБЦ).

Основными элементами привода ГРМ ВАЗ 2101 являются цепь, успокоитель, башмак, натяжитель и звёздочки

Успокоитель

Успокоитель выполняет функцию гашения колебаний цепи. Без него цепь может перескочить или слететь со звёздочек механизма газораспределения. При поломках успокоителя привод может попросту оборваться. Такая неприятность возможна при больших оборотах мотора. При обрыве цепи повреждаются поршни и клапаны, что требует дорогого ремонта. Поэтому за состоянием успокоителя нужно следить и своевременно выполнять его замену. Деталь представляет собой прочную металлическую пластину, на которой есть специальные отверстия для крепежа.

Успокоитель цепи гасит её колебания при работе мотора

Напротив успокоителя располагается башмак, который также отвечает за успокоение и натяжку цепи. Он изготовлен из специального полимерного материала, который наделяет деталь высокой износостойкостью.

Башмак натяжителя отвечает за натяжение цепи и гашение колебаний вместе с успокоителем

Натяжитель

Устройство натяжения цепного привода «копейки» предотвращает ослабление цепи при работе мотора. Элемент бывает нескольких видов:

• автоматический;
• механический;
• гидравлический.

Автоматические натяжители начали выпускать недавно, но в отношении этой детали уже можно отметить плюсы и минусы. Основным положительным моментом является отсутствие необходимости производить периодическую регулировку, т. е. привод постоянно находится в натяжении. Из минусов отмечают довольно быстрый выход из строя и высокую стоимость детали. К тому же, исходя из отзывов автолюбителей, автонатяжитель не очень хорошо натягивает цепь.

Работа гидравлических устройств основана на подаче масла под давлением от системы смазки мотора. При такой конструкции водителю нет надобности беспокоиться о периодической подтяжке цепи. Однако со временем деталь может давать сбои, которые проявляются в виде подклинивания механизма.

На ВАЗовской «классике» используется натяжитель механического типа. Деталь имеет существенный недостаток: со временем она засоряется мелкими частичками, плунжер подклинивает и устройство теряет способность производить натяжку.

Натяжитель цепи предназначен для постоянного удержания цепи в натянутом состоянии

Цепь

Одним из ключевых элементов цепного привода ГРМ является сама цепь, изготовленная из металла и имеющая определённое количество звеньев: на ВАЗ 2101 их 114. По сравнению с ремённым приводом цепь более надёжна и имеет больший срок эксплуатации.

Цепь считается более надёжным элементом по сравнению с ремнём

В зависимости от качества цепи и условий эксплуатации автомобиля её замена производится раз в 60–100 тыс. км. Бывают случаи, что деталь выхаживает и 200 тыс. км, но рисковать вряд ли стоит, потому что поломка цепи обернётся гораздо более дорогостоящим ремонтом, чем её своевременная замена.

Признаки плохо отрегулированной цепи

Когда говорят о плохо отрегулированной цепи, то, как правило, имеют в виду цепь ослабленную и провисшую. Потому что сильно натянутая цепь никаких признаков поломки не демонстрирует. Она просто рвётся. Вот основные признаки того, что цепь ГРМ ослабла:

• после запуска мотора из-под капота раздаётся громкий скрежет и удары, частота которых нарастает по мере увеличения оборотов коленвала. Это происходит из-за того, что провисшая цепь непрерывно бьёт по успокоителю и по натяжительному башмаку;
• автомобиль плохо реагирует на нажатие педали газа: мотор начинает увеличивать обороты только через одну-две секунды после нажатия. Это связано с тем, что из-за провисшей цепи нарушается синхронность вращения вала ГРМ и коленчатого вала;
• появляются провалы мощности в работе двигателя. Причём возникать они могут как при наборе скорости, так и при работе мотора на холостом ходу. Из-за рассинхронизации работы валов, о которой говорилось выше, нарушается и работа цилиндров в моторе. При этом один цилиндр или вообще не работает, или работает, но не в полную силу;
• увеличение расхода топлива. Если блок цилиндров работает неправильно, это не может не сказаться на расходе горючего. Он может увеличиться на треть, а в особо тяжёлых случаях — вдвое.

Если водитель заметил один или несколько из вышеперечисленных признаков, это говорит только об одном: цепь ГРМ пора снять и проверить на износ. Если она окажется сильно изношенной, её придётся заменить. Если износ незначителен, цепь можно просто слегка подтянуть.
