Реле стартера на ваз 2109: диагностика неисправности

Популярные причины неисправности

На наиболее распространенные причины приходится порядка 95%!всех случаев, когда стартер не крутит

Потому первым делом обращаем внимание на них

Рекомендуем: Рейтинг лучших производителей салонных фильтров по мнению экспертов и отзывам покупателей

Стартер не крутится в разных ситуациях по-разному

Это важно учитывать и четко прослеживать все сопутствующие симптомы. Так вы даже без помощи специалистов сумеете вернуть агрегат в строй и возобновить нормальную работу системы зажигания

Ситуация	Вероятные причины
Наблюдается один щелчок, после чего стартер затихает	Силовые болты на втягивающем реле перегорели. Потому до него не удается дойти напряжению или оно составляет меньше необходимых 12 Вольт; Сломалась или деформировалась вилка, которая выталкивает бендикс. По этой причине бендикс не может полностью дойти до маховика, сердечники частично входят в катушку. Контакты не могут разомкнуться; У бендикса стерлись зубцы. Это не дает напряжению от втягивающего реле дойти до стартера; Произошел износ втулок якоря или щеток; Замкнуло обмотку
Происходит несколько последовательных щелчков	Села аккумуляторная батарея. Проверьте, подзарядите при необходимости; Ослабло крепление клемм аккумулятора или они окислились; Удерживающая обмотка не фиксирует должным образом сердечник, втягиваемый втягивающей обмоткой
Щелчки полностью отсутствуют, как и прочие признаки жизни стартера	Произошло короткое замыкание обмотки. В таких ситуациях отчетливо наблюдается запах гари, появляется дым; Разрушилось кольцо в редукторе пускового устройства; Деформировался, повредился ключ. Если его заменить, проблема может исчезнуть

Бендикс

Не редко простая разборка и чистка внутренних компонентов стартера позволяет устранить проблемы с его функциональностью. Потому после снятия устройства и не обнаружения внутри него поврежденных элементов, попробуйте тщательно все зачистить, собрать и установить на место. Вполне вероятно, стартер начнет крутить.

Что делать, если не срабатывает втягивающее реле стартера?

Перед тем как приступить к обнаружению неполадок тягового реле, необходимо протестировать стартер на работоспособность. Самый простой способ его диагностики – это запуск силового агрегата. Достаточно просто провернуть ключ в замке зажигания, при этом в области расположения стартера раздаются отчетливые щелчки, сигнализирующие о начале его работы. Если коленвал двигателя так и не проворачивается, соответственно, это первые признаки неисправности втягивающего реле, которое нуждается в ремонте.

Существует несколько способов, как проверить втягивающее реле стартера, но, самым простым из них является следующий: в подкапотном пространстве необходимо обнаружить, где находиться стартер и добраться до него. Втягивающее находиться около стартера и соединено с ним. В задней части корпуса тягового реле находятся два медных контакта-болта, которые необходимо замкнуть между собой при помощи отвертки с хорошо изолированной ручкой. Если механизм пришел во вращение, следовательно, втягивающее неисправно.

Заметим, что не на всех моделях транспортных средств можно без проблем добраться к стартеру, порой это попросту невозможно, поэтому для корректной проверки работоспособности реле, элемент необходимо демонтировать с автомобиля. Работоспособность снятой детали проверяют при подключении ее к аккумуляторной батареи, при этом минусовая клемма соединяется с корпусом элемента, а плюсовая – с пусковой клеммой на втягивающем реле. После этого оно должно начать работать, сигнализируя об этом характерным щелчком.

Так же проверить реле можно при помощи мультиметра, для этого необходимо к плюсовой клемме (на ней находиться провод) подключить красный провод мультиметра. А черный бросить на массу (корпус) и включить режим вольтметра. Если при повороте ключа зажигания мультиметр показывает 12 вольт, то реле стартера исправно.

Внимание! При проведении тестирования необходимо соблюдать максимальную осторожность, поскольку механизм вращается слишком быстро, в связи с этим существует риск травматизма

Нарушение нормального функционирования стартера

Итак, ближе к решению, как проверить стартер ваз 2109 самостоятельно?

Необходимо любым металлическим предметом замкнуть две большие клеммы на стартере. После выполнения этих действий появятся искры и если они появились, то переходите к следующим действиям:

Обратите внимание на состояние аккумуляторной батареи. В случае окисления клемм нужно с помощью наждачной бумаги, отвёртки или ножа очистить их;
Если неисправно втягивающее реле, то необходима будет его замена;
Можно прозвонить при помощи тестера провод, идущий с реле.. Если во время замыкания стартер крутит, но не как хотелось бы, то сделайте следующие действия:

Если во время замыкания стартер крутит, но не как хотелось бы, то сделайте следующие действия:

1. Одной из причин может быть слабая аккумуляторная батарея. В таком случае заряжайте на протяжении 30 мин. аккумулятор, а после опять запустите мотор;
2. Можно проверить провода, идущие в редукторный стартер и обеспечивающие ему питание. В случае нарушения контактов нужно затянуть гайки соединений и укрепить ослабленные контакты.

Если при повороте ключа зажигания слышны специфические щелчки, то это может значить:

1. Разряжена аккумуляторная батарея;
2. Также можно проверить провода, идущие в редукторный стартер и обеспечивающие ему питание;
3. Если все ранее перечисленные методы не помогли, то, скорее всего, перестало функционировать втягивающее реле. В этом случае необходима будет его замена.

Причиной не функционирования мотора может стать замок зажигания. Для проверки этого предположения нужно поочерёдно отсоединять и зачищать проводки, идущие к замку зажигания.

Конкретные примеры ситуаций и способы выхода из них

После того как был повёрнут ключ зажигания прозвучал один щелчок. Причины:

Обратите внимание на втягивающее реле, если болты на нём подгорели, то на него поступает напряжение меньше положенного (12 вольт);
Могла деформироваться или поломаться вилка выталкивающая бендикс. В этом случае бендикс не может полностью дойти к маховику, а значит, сердечники не до конца входят в катушку и контакты размыкаются;
Стёрлись зубчики на бендиксе

Тогда втягивающее реле не подаёт напряжение на стартер;

Если сотрутся зубчики на бендиксе, то во время запуска двигателя будет слышен некое потрескивание. В таком случае нужна будет замена бендикса. Конечно, есть возможность починить вышедший из строя бендикс, но они не настолько дорогостоящие, чтобы тратить на это своё время. К тому же разбалансирование его частиц может привести к быстрому износу стартера.

В автосервисе вам могут предложить поменять полностью весь редукторный стартер. Если же вы не в состоянии самостоятельно поменять бендикс, то вы конечно можете обратиться в автосервис, но тогда укажите точную причину неисправности. Для сравнения стоимость бендикса составляет около 250 рублей, а стоимость всего стартера будет в десятки раз больше.

Могли износиться щёточки или втулки якоря. В таком случае необходима будет заменить втулки и щёточки. Для того что бы заменить втулки нужно будет разобрать весь стартер;

Подшипники это латунные втулки, благодаря которым происходит вращение двух валов. Если вы своевременно не замените втулки, то начнёт страдать редуктор, маховик и бендикс. Втулки недорогие и поэтому доступны каждому.

• Замыкание обмотки.
• Сел аккумулятор;
• Ослабли или окислились клеммы;
• Удерживающая обмотка не надёжно фиксирует сердечник.
• Короткое замыкание;
• Разрушение кольца редуктора стартера;
• Непригодный ключ.

Причины нескольких последовательных щелчков:

1. Причины отсутствия щелчков:
2. Если на улице температура -20⁰С, все приборы работают, но мотор не заводится и нет щелчков, то нужно проверить предохранители, втягивающее реле и проводку. При наличии щелчков необходимо заменить втягивающее реле.

Если не крутит стартер ВАЗ 2109, водителю необходимо сразу производить его диагностику, а также выполнять требующийся ремонт, так как неисправности данного механизма автомобильной системы пуска могут привести к печальным последствиям.

Не крутит стартер на ВАЗ 2109 – что делать, если стартер не срабатывает?

Здравствуйте, уважаемые автолюбители! Все. Но, особенно автолюбители ВАЗовских моделей. ВАЗовские стартера, несмотря на свою надежность, долговечность и выносливость, все же, рано или поздно выходят из строя.

Средний срок службы стартера составляет обычно 5-6 лет, что в два раза меньше срока службы двигателя. И будь-то неисправность стартера ВАЗ 21093, не крутит стартер ВАЗ 2109 или 21099 – проблему все равно придется решать путем диагностики, ремонта, а возможно даже замены этого компонента электрической части.

Так как по конструкции стартера ВАЗ отличаются совсем незначительно, примем к рассмотрению ситуацию, когда не крутит стартер ВАЗ 2109, 21099.

 Провернув ключ в замке зажигания, вы можете обнаружить что:

• не работает стартер ВАЗ 2109,21099 после однократного щелчка;
• не срабатывает стартер ВАЗ 2109, 21099 после целой «трели» из частых последовательных щелчков;
• реакция стартера на поворот ключа полностью отсутствует.

Что же делать, если стартер не срабатывает? Конечно же – искать причину этого явления и пытаться ее устранить.

Не работает стартер ВАЗ 2109, 21099 после одного щелчка

Причин, почему не крутит стартер ВАЗ 2109, 21099, после однократного щелчка, может быть несколько.

Возможно, подгорели силовые болты на втягивающем реле. Этот дефект приводит к тому, что из поданных 12В, на стартер доходит всего около 6-7В.

Может быть погнута, сломана  или как-то иначе деформирована вилка, которая выталкивает бендикс стартера. В этой ситуации бендикс не полностью подходит к маховику, сердечники в катушку входят лишь частично, не давая замкнуться контактам.

На звездочке бендикса стерлись зубья. Из-за этого втягивающее реле не может передать стартеру напряжение.

Также, причиной явления «одного щелчка» стартера  могут оказаться: как порядком изношенные щетки или втулки якоря, так и замыкание в обмотке.

Не срабатывает стартер ВАЗ 2109, 21099 после частых щелчков

Треск стартера в ответ на поворот ключа в замке может говорить о необходимости зарядить аккумулятор, проверить, не окислились и не ослабли ли на нем клеммы.

Многократные щелчки повторяются из-за того, что втягивающая обмотка втягивает сердечник, а удерживающая не может задержать и отпускает. Это может продолжаться до тех пор, пока батарея не сядет окончательно.

Не срабатывает стартер ВАЗ 2109,21099 и реакция на поворот ключа отсутствует

Отсутствие какой-либо реакции стартера на поворот ключа в замке иногда свидетельствует о коротком замыкании в обмотках (если при попытке запуска из стартера появляется дым и запах гари).

Если отсутствие реакции стартера не сопровождается «спецэффектами» в виде дыма и характерного запаха, стоит обратить внимание на состояние добавочного реле и контакты клемм аккумулятора. Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера

Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера.

Если стартер не отзывается на поворот ключа в замке, нужно учесть, что причина может крыться в самом ключе. Если проверка подтвердит это, для устранения неполадок достаточно будет всего лишь заменить ключ зажигания.

Также может случиться, что сняв и разобрав стартер, вы не обнаружите никаких повреждений. Не спешите заменять  его новым либо ехать в автосервис.  Возможно, после того, как вы почистите стартер, нанесете новую смазку и установите его на место, он вновь обретет жизнь.

После того, как найдете и устраните неисправность стартера, постарайтесь в будущем не провоцировать его повторную поломку, ведь этому маловесному устройству и без того приходится нелегко – от его исправности зависит вращение массивного маховика и начало движения всей поршневой группы двигателя.

Артикул и примерная цена на оригинальный стартер ВАЗ 21099

Оригинальные стартеры на ВАЗ 21099 имеют заводской индекс 29.3708 и 5712.3708. За новое изделие автовладельцу потребуется заплатить более 3000 рублей. Широкая популярность ВАЗ 21099 привела к большому количеству бывших в употреблении стартеров для машины на авторазборках. За поддержанный узел потребуется заплатить от 1200 рублей. Проблемой такой покупки является невозможность определить остаточный ресурс изделия.

Стартеры для ВАЗ 21099, которые поступают в розничную продажу обладают артикульными номерами 21130370801000 и 2108370801006. Их цена начинается от 3200 рублей. Узлы имеют схожие эксплуатационные характеристики.

Замена бендикса на стартере

Характерным признаком неисправности бендикса является его прокручивание вхолостую – при запуске двигателя он не входит в зацепление с маховиком. Для того чтобы заменить бендикс на переднеприводных автомобилях ВАЗ, стартер в любом случае необходимо снимать. Следует отметить, что между собой стартерные корпуса моделей ВАЗ 2108-09-14-15 и ВАЗ 2110-11-12 отличаются, на корпусах «девятки» бендикс открытого типа, а задний конец ротора устанавливается во втулке коробки передач (на рисунке ниже – под номером 5).

У стартеров ВАЗ 2110-11-12 бендикс закрыт корпусом, который отливается из алюминия.

Замену бендикса на стартере ВАЗ 2109 (2114-2115) производим следующим образом:

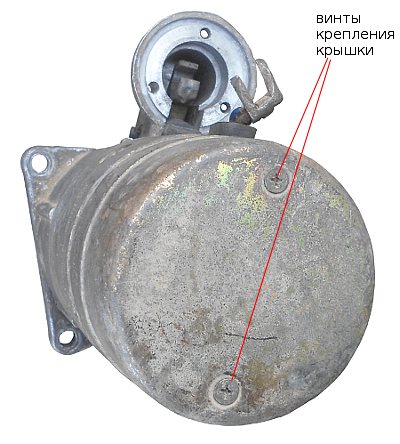

• на снятом с автомобиля узле отворачиваем заднюю крышку (установлены болты под ключ на 10);
• на роторном валу сбиваем стопор, вынимаем пружинное кольцо;

• демонтируем алюминиевую переднюю крышку в сборе с бендиксом и вилкой;

• отворачиваем два крепления ВР и снимаем реле;
• извлекаем старый бендикс с вилкой и монтируем новый, при этом необходимо установить правильно вилку;
• собираем все обратно.

Можно несколько изменить ход разборки (сначала снять втягивающее), но от этого ничего особенно не меняется.

Несколько щелчков

Не работает стартер ВАЗ 2109, когда вы слышите несколько щелчков после того, как вставили ключ в зажигание и повернули. Тем не менее эти несколько щелчков сразу же оповещают водителя о причине поломки:

• Удерживающая обмотка начала слабо фиксировать сердечник;
• У вас сел аккумулятор;
• Ослабли клеммы.

{banner_content} Для начала зарядите аккумулятор, потому что он очень часто приводит к тому, что автомобиль не заводится. Если это не поможет, то проверьте обмотку и клеммы. Обе детали можно очень просто заменить, если вы хоть чуть-чуть разбираетесь в конструкции своего автомобиля и механике. Впрочем, каждый водитель обязан знать такие элементарные вещи, иначе вы будете частенько застревать посреди дороги.

Ваз 2109: неисправности стартера — ищем причины

Стартер для ваз 2109

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки.Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки.Рассмотрим более подробно:

• Тревожные сигналы
• Неисправности

Тревожные сигналы

Стартер является самым высоконагруженным электрическим потребителем в автомобиле. Если при запуске автомобиля появляются посторонний звук, шум, треск, или же становится ясно, что произошли изменения в работе стартера, не откладывая необходимо принять меры.На ВАЗ 2109 проблемы со стартером могут быть разные, некоторые из них можно устранить и своими руками, прочитав, как это делать или просмотрев видео.Вот небольшая инструкция по неисправностям.

Неисправности

Итак:

• Если на ВАЗ 2109 не запускается стартер, для начала нужно сделать элементарную проверку
  1. Проверить, не сел ли аккумулятор (АКБ).
• Проверить предохранитель в блоке предохранителей, отвечающий за стартер.
• Проверить реле, отвечающее за стартер, оно находится в подкапотном пространстве (фото 2).

Меняем реле (Фото 2)

Если все же на ВАЗ 2109 не работает стартер и проблема в другом, необходимо обратится к специалисту.

• На ВАЗ 2109 еле крутит стартер
  1. необходимо убедиться, в норме ли заряд АКБ
• не перетянут ли ремень генератора

Совет! Если проблема в другом, необходимо обратится к специалисту, возможно, изношены втулки стартера или иная причина. Чаще на ВАЗ 2109 плохо крутит стартер по причине износа передней втулки установленной в картере двигателя.

• На ВАЗ 2109 клинит стартер (поворачивая ключ в режим «пуск двигателя», стартер срабатывает на 1-2 секунды, что недостаточно для пуска двигателя и останавливается)
  1. необходимо убедиться, не греются ли клеммы на аккумуляторной батарее, не греется ли плюсовой провод, подходящий до стартера. Если греется, значит, плохой контакт.
• возможно, необходима замена втулок якоря.
• На ВАЗ 2109 залипает стартер, другими словами на ваз 2109 стартер не отключается (отпуская ключ после запуска двигателя, стартер продолжает работать)
  1. Возможно, вышло из строя дополнительное реле стартера (не втягивающее реле).
• Возможнозалипают контакты (пятаки) втягивающего реле стартера.
• Или не исправность в контактной группе замка зажигания — сплавились контакты.
• На ВАЗ 2109 не крутит стартер на морозе (стартер немного проворачивает, но с большим натягом, или же вообще не крутит)
  1. Скорее всего, на морозе химические процессы в аккумуляторе приостановились. Необходимо включить свет на несколько минут это поможет разогнать АКБ.
• Другой вариант предполагает отогрев АКБ в теплом помещении (не стоит делать слишком большой перепад температур, например, ставить в горячую воду)
• Также можно завести автомобиль, кинув питание от другого автомобиля
• Если предыдущие варианты не помогли, необходима замена АКБ
• На ВАЗ 2109 не крутит стартер, щелкает реле (при удерживании ключа в режиме «пуск двигателя», реле само включается и отключается)
  1. Сел аккумулятор

Происходит это, потому что заряда АКБ хватает, чтобы сработало втягивающее реле. При замыкании контактов идет большое потребление тока стартером, но этого тока не хватает для его работы.Напряжение на АКБ падает, и втягивающее реле возвращается в исходное положение. Нагрузки больше нет, снова тока хватает, чтобы сработало втягивающее. Действия повторяются. Итак:

• На ВАЗ 2109 не включается стартер (втягивающее реле включилось, а стартер не включился)
  1. Изношены щетки стартера (фото 3)
• Возможно, стартер сгорел
• заклинил стартер

Совет!Если стартер сгорел, иногда целесообразней купить новый стартер, цена на стартер варьируется от фирмы производителя.

Щетки изношены и не достают до якоря (фото3)

• На ВАЗ 2109 стартер трещит
  1. Сломаны или изношены зубцы венца маховика. (фото 4)
• Изношен бендикс (механизм, входящий в зацепление с маховиком).

В этом месте стартер трещит (Фото 4)

Совет! одной из наиболее частых неисправностей стартера является люфт якоря. Как же устранить люфт якоря стартера ВАЗ 2109. Необходима замена втулок скольжения. Наибольшую сложность для некоторых представляет замена передней втулки находящейся в картере (фото 5). А именно как достать эту втулку?

Решения

Итак:

• Подбираем подходящий метчик, ввертываем его во втулку и вытаскиваем.
• Или же разрубать втулку острым предметом ( отвертка, маленькое зубило, др.)

Втулка в корпусе (фото 5)

На первый взгляд неисправностей стартера очень много, но нет ничего невозможного. То, что сделано руками человека, можно обязательно починить, а имея необходимые знания и навыки, это можно сделать гораздо быстрее и качественнее. Хорошего ремонта.

masteravaza.ru

Взаимозаменяемость и ремонт блоков

Блок 17.3722 («старый») легко заменяется новым, но необходимо учесть, что БП 2114-3722010-60, выпускаемый для «девяток» и «девяносто девятых», обозначается белой меткой у разъёма Х11. Различие монтажных блоков для ВАЗ 21099 и ВАЗ 2115 заключается в изменении значения тока, подаваемого на генератор – при необходимости можно перепаять со старого блока резистор и диод.

Также придётся заменить датчик включения вентилятора – в новом блоке отсутствует соответствующее реле. Электровентилятор включается за счёт замыкания более мощных контактов датчика нового образца.

В случае разрушения разъёмов блока в результате окисления качественно восстановить их не получится. Но если имеет место обрыв какой-либо цепи внутри блока, то, зная его схему и распиновку, можно «вычислить» обрыв цепи и заменить повреждённую дорожку печатной платы припаянным параллельно ей проводом.

Не работает стартер на ВАЗ 2109, что делать?

Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.

Внешний вид устройства

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел

Особенности

По нему через четыре щетки передается постоянный ток

Муфта свободного хода с шестеренкой

Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля

Служит для выдвижения бендикса с шестеренкой при включении электроприбора

Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

• Во время запуска двигателя возникает необычный шум;
• Полное отсутствие или медленное вращение стартера;
• Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
• Агрегат вращается с бендиксом, но потом сцепление разрывается;
• Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узлаПрежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов

Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер

Диагностика

Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.

1. Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
2. Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
3. Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
4. При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
5. Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

1. Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
2. Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
3. Отключите разъем проводов от вывода втягивающего реле стартера.
4. Открутите крепежную гайку с контактного болта реле, снимите провод.
5. Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
6. 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
7. Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Снятие и установка

1. Ослабляем нижний крепежный болт и достаем его.

2. Откручиваем шланг с воздухозаборника, откручиваем гайку, с помощью которой крепится щит сверху и гайку, которая находится под заборником воздуха.
3. Убираем щиток.
4. Отворачиваем два верхних крепежных болта, с помощью которых стартер соединяется с картером.
5. Также отворачиваем нижний крепежный болт.
6. Смещаем устройство вперед и разъединяем вывод реле с колодкой.
7. Сворачиваем гайку, с помощью которой крепится провод между аккумулятором и реле.
8. Стартер вынимается движением вверх.

Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.

Распространенные причины неисправности

Обозначение компонентов стартерного узла

Если на ВАЗ 2109 инжектор или карбюратор перестал заводиться двигатель, при этом стартер не щелкает, это может быть обусловлено разными неисправностями.

В целом нужно отметить, что вариантов неисправности стартерного узла может быть несколько:

1. При повороте ключа устройство срабатывает один раз, то есть слышится только один щелчок.
2. При попытке завестись происходит несколько щелчков, но мотор не заводится.
3. 2109 карбюратор не работает полностью — отсутствуют щелчки.

Если инжектор не заводится, при этом стартерный узел издает только один щелчок, причина проблемы может заключаться в:

• силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;
• вилке, предназначенной для выталкивания бендикса, этот компонент мог износиться, сломаться либо деформироваться, в конечном итоге бендикс не может нормально дойти до маховика;
• если авто не заводится с ключа, возможно, на бендиксе стерлись зубчики, в результате чего ток от реле будет отсутствовать на стартерном устройстве;
• износе щеток или втулок так называемого якоря;
• коротком замыкании обмотки.

Стартерный узел «девятки»

Если устройство щелкает несколько раз, но не крутит двигатель и, соответственно, не заводится ВАЗ 2109, то причина может быть несколько:

• села аккумуляторная батарея;
• произошло окисление клемм, в результате чего они ослабли;
• удерживающая обмотка системы не может нормально фиксировать сердечник.

Можно сколько угодно поворачивать ключ, но если механизм не подает никаких признаков жизни и двигатель не запускается, то причина неисправности может быть такой:

• замыкание обмотки, если это так, то вы услышите в салоне авто запах гари, может даже появиться дым;
• разрушилось кольцом, расположенное в редукторном устройстве;
• очень редко проблема заключается в ключе.

Если вы произвели демонтаж механизма и при этом не обнаружили поломок, попробуйте произвести его очистку и установите на место. Вполне возможно, что после этого начнет работать нормально (автор видео — канал Автоэлектрика ВЧ).

Разборка стартера автомобилей ВАЗ 2108, 2109, 21099

Для проведения ремонта, обслуживания или замены деталей стартер необходимо снимать с двигателя и разбирать. Посмотрим как это сделать быстро — без лишних затрат времени и сил на примере разборки стартера 29.3708 широко применяемого на автомобилях ВАЗ 2108, 2109, 21099.

Необходимые инструменты

— Отвертка шлицевая (крестовая)

— Ключи (рожковые или накидные) на 10, 13 и 17 мм

— Съемник стопорных колец (необязательно)

Порядок разборки стартера 29.3708

— Снимаем тяговое (втягивающее) реле

Для этого ключом на 13 мм отворачиваем гайку крепления наконечника вывода обмоток стартера, и отсоединяем наконечник от контактного болта тягового реле. Шлицевой отверткой (так же могут применяться винты под крестовую отвертку или ключ на 10 мм) отворачиваем три винта крепления реле и отсоединяем его от корпуса стартера.

Снимаем тяговое (втягивающее) реле стартера

При этом выводим из зацепления с наконечником рычага привода (бендикса) серьгу сердечника реле.

Снимаем сердечник втягивающего реле

— Снимаем защитную крышку щеточного узла стартера

Для этого шлицевой (крестовой) отверткой отворачиваем два винта ее крепления.

Снимаем заднюю защитную крышку стартера

Отсоединяем крышку от корпуса стартера. Под ней резиновое кольцо-прокладка.

Снимаем уплотнительное кольцо защитной крышки

— Извлекаем ось рычага привода стартера (бендикса)

Для этого плоскогубцами сжимаем усы ее фиксатора и ими же вынимаем фиксатор из отверстия на оси. Выбиваем ось из отверстия в корпусе стартера. Для выбивания оси можно использовать гвоздь подходящего диаметра и молоток.

Извлекаем ось бендикса (привода стартера)

— Снимаем кольцо ограничителя хода бендикса

Сбиваем его легкими ударами молотка (можно через рожковый ключ на 17 мм).

Сбиваем ограничительное кольцо хода бендикса

Находящееся под ним стопорное кольцо снимаем съемником или просто поддеваем шлицевой отверткой.

Снимаем стопорное кольцо ограничителя хода бендикса

— Отворачиваем два длинных винта стягивающих две половинки корпуса стартера

Для этого необходим ключ на 10 мм. Болты вынимаем, половинки разъединяем. Если не разъединяются, слегка стукаем молотком по передней половинке.

Отворачиваем стяжные болты корпуса стартера

— Извлекаем привод стартера (бендикс)

Вынимаем резиновую заглушку из прорези в передней части корпуса стартера. При помощи отвертки отсоединяем ножки рычага привода от выступов на самом приводе.

Снимаем привод стартера («бендикс»)

Выдвигаем бендикс вперед и вынимаем.

Детали привода («бендикса»)

— Разъединяем якорь и корпус стартера

Для этого поддеваем отверткой и снимаем стопорное полукольцо на хвостовике якоря. Так же снимаем находящуюся под ним шайбу.

Снимаем стопорное кольцо вала якоря

При необходимости снять обмотки статора отворачиваем винты их крепления на корпусе стартера.

Снимаем якорь и обмотки статора стартера

— Снимаем щетки

При необходимости снять щетки отворачиваем винты их крепления и извлекаем.

Снимаем щетки стартера

Примечания и дополнения

— Еще один стартер 5712.3708, устанавливаемый на автомобили ВАЗ 2108, 2109, 21099 имеет несколько иную конструкцию, и его разборка отличается от разборки стартера 29.3708.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте и в Одноклассниках TWOKARBURATORS OK

Симптомы выхода из строя втулок стартера ВАЗ 2109

Главным признаком, дающим знать о неисправности втулок стартера при включении зажигания является пронзительный шум, доносящийся со стороны моторного отсека, затем перерастающий в визг и резко затухающий. Не исключена возможность выхода из строя втулок и если вращение якоря происходит рывками или очень медленно. При возникновении данных проявлений необходимо как можно скорее приступить к диагностическим и ремонтным процедурам, в противном случае проблема может усугубиться.

Если при проведении диагностики обнаружились следы износа, металлическая стружка, задиры, трещины, то повреждённые детали необходимо заменить. Чаще всего ломается втулка в картере сцепления (передняя), реже — втулка задней крышки.

При выходе из строя втулки задней крышки, втулку рекомендуется заменить в сборе.

Советы по замене втулок ВАЗ 2109/2108

Замена втулок стартера ВАЗ 2109, несмотря на кажущуюся простоту, достаточно сложная процедура, требующая специального инструмента и знания устройства стартера, но её можно осуществить при помощи данной инструкции и навыков ремонта автомобиля.

На автомобили ВАЗ 2108, ВАЗ 2109 предусмотрена установка стартера 29.3708. На часть автомобилей идущих на экспорт были установлены другие стартеры, но по своим характеристикам и установочным размерам практически одинаковы.

При изготовлении автомобиля втулка запрессовывается в картер, что создаёт дополнительные трудности при извлечении детали из гнезда. Чтобы это проделать, необходимо воспользоваться специальным съёмником или правильно выбрать метчик. Далее необходимо ввинтить метчик во втулку, дойдя до дна отверстия, он вытолкнет втулку в наружу.

Другим способом вытащить втулку из картера можно при помощи заточенной под шило отверткой или просто раскрошить деталь зубилом и вытащить обломки

Как в первом, так и во втором случае нужно соблюдать осторожность, чтобы не разворотить посадочное место

При замене задней втулки понадобится разобрать весь стартер, так как элемент находится в задней части стартера.

Существует мнение, что перед установкой новой втулки в стартер, ее следует доработать. Для свободного проворачивания якоря, нужно втулку расширить специальной развёрткой диаметром 12 миллиметров. После этого втулку можно ставить на место.

Для проведения работ по замене втулки стартера ВАЗ 2109 понадобится:

• отвертка и зубило;
• метчик или съёмник;
• пробоец;
• рожковые ключи «на 10», «на 13»;
• молоток;
• комплект втулок стартера ВАЗ 2109.

Цена комплекта втулок ВАЗ 21080160122000 составляет 65 рублей.

Стоимость актуальна для Москвы и области на лето 2017.

1

Ключом «на 10» ослабляем затяжки гаек стяжных болтов.

2

Снимаем клеммы с аккумуляторной батареи.

3

Ключом «на 13» отворачиваем три болта крепления стартера.

4

Этим же ключом «на 13» отвинчиваем гайку клеммы провода ведущую на АКБ. Снимаем разъем с вывода тягового реле стартера.

5

Снимаем стартер.

6

Ввинчиваем метчик во втулку и …

7

… вынимаем переднюю втулку.

8

Берём новую втулку.

9

С помощью болта запрессовываем её в картер сцепления.

10

Поддеваем отвёрткой запорное кольцо и снимаем его.

11

Снимаем ограничительное кольцо.

12

Ключом «на 10» отворачиваем две гайки стяжных шпилек.

13

Вынимаем шпильки.

14

Снимаем заднюю крышку стартера.

15

С помощью пробойца подходящего диаметра выбиваем втулку.

16

Берем новую втулку.

17

Воспользовавшись молотком, забиваем новую втулку на посадочное место.

18

Забитая новая втулка.

19

Собираем стартер и оставшиеся детали в обратной последовательности.
