Тарировочные данные карбюратора 21083-1107010 солекс

Как снять карбюратор Солекс

Как и любое достаточно сложное устройство, карбюратор солекс выходит из строя. Чтобы починить, его нужно сначала демонтировать. Сделать это сравнительно несложно, нужно отсоединить несколько смежных элементов. Ниже, на видео-уроке, пошагово показано как снять карбюратор solex.

В первую очередь – выключить зажигание;
Затем снять корпус воздушного фильтра; Снимаем корпус воздушного фильтра
Отсоединяем питание электромагнитного клапана и и все шланги что идут к карбюратору. Делаем заглушки на шланги, чтоб из них не вытекало топливо; Отсоединяем все провода и шланги
Найти возвратную пружину с привода дроссельной заслонки и снять ее;
Отсоединить тросы «газа» и «подсоса»;
Выкрутить гайки, крепящие корпус карбюратора, и снять его.

Откручиваем болты крепления карбюратора Установка нового или отремонтированного карбюратора делается в обратной последовательности: сначала установить сам карбюратор, затем закрепить обратно тросы, пружину дросселя, поставить на место корпус фильтра.

Недостаточная мощность двигателя: причины

Если карбюратор установлен на двигатель ВАЗ-21083, то лучше применять жиклёры, предназначенные именно для него. Если даже при установке жиклёров с большим диаметром разгон машины слабый, может быть несколько причин:

Недостаточный уровень компрессии в цилиндрах двигателя.
Угол опережения зажигания слишком ранний либо поздний.
Некачественные свечи зажигания или выход их из строя.
Повреждение высоковольтных проводов.
Нарушение работы распределителя зажигания.

Существует еще масса причин, по которым двигатель не развивает нужную мощность. Чтобы их выявить, потребуется проводить тщательный осмотр автомобиля и диагностику всех узлов.

За что отвечают жиклеры

Так называются детали карбюраторов, имеющие калибровочные отверстия для дозирования топлива либо воздуха. Как вы уже догадались, в зависимости от назначения жиклеры делятся на топливные и воздушные. Эти элементы имеют противоположное действие и по-разному влияют на состав топливной смеси. Увеличив сечение топливного (главного) жиклера, мы получим обогащенную смесь, а воздушного, наоборот, обедненную.

Детали карбюратора для дозирования топлива

Из всего вышесказанного понятно, что эти детали влияют на расход топлива и, естественно, материальную сторону обслуживания авто. При увеличении производительности главного элемента возрастет расход горючего на всех режимах. А изменив показатели воздушного, авто будет больше «кушать» только во время движения на повышенных скоростях.

Настройка холостого хода

К регулировке холостого хода рекомендуется приступать только тогда, когда предыдущий этап настройки уже закончен. Для настройки этого параметра необходимо:

Закрутить винт качества против часовой стрелки до упора. Эта деталь находится в отверстии подошвы карбюратора.
Вкрутить винт качества на шесть оборотов вправо.
Запустить мотор и убрать весь подсос бензина.
Найти винт количества, с его помощью настроить минимальную частоту вращения для двигателя. Лучше всего, если механизм будет работать в режиме 900-1200 оборотов.
Медленно и аккуратно закручивать винт качества до тех пор, пока мотор не станет работать в неустойчивом режиме. После этого необходимо восстановить устойчивую работу путём закручивания винта в противоположную сторону на один-полтора оборота.
Вращением винта контроля количества установить холостой ход на 850-900 оборотов в минуту, при необходимости можно докрутить винт качества.

Регулировка разных типов карбюратора осуществляется по одной схеме

Проблемы с настройкой холостого хода могут возникнуть из-за дефекта жиклёра, «стороннего» подсоса бензина, например, при неплотном закрытии электромагнитного клапана или заглушки, или неправильно подобранного жиклёра по размеру.

Стоит отметить, что этот механизм не рекомендуется ставить на двигатели с объёмом более полутора литров, так как это может привести к нарушению работы мотора на больших оборотах. Также для увеличения мощности базового карбюратора лучше всего заменить оригинальные жиклёры.

И ещё один важный момент – настройку карбюратора необходимо производить только при прогретом двигателе.

Регулировка многих разновидностей карбюраторов выполняется примерно по таким же принципам. В зависимости от производителя похожая схема может быть актуальна также для регулировки этого механизма на скутере, может применяться и для мотоцикла. Но если транспортное средство находится на гарантии, производить самостоятельную настройку карбюратора не рекомендуется. В этом случае при необходимости воспользоваться правом на гарантийный ремонт в официальном сервисном центре компании-производителя специалисты могут отказать в оказании этих услуг. К отечественным транспортным средствам это почти не относится, но на большинстве иномарок должна сохраняться заводская комплектация до конца гарантийного срока, тогда автовладелец сможет при необходимости совершенно спокойно обратиться в сервисный центр.

Таким образом, провести регулировку карбюратора автомобиля ВАЗ 2105, 2106 и других довольно просто, для этого не обязательно обращаться к специалистам, можно выполнить настройку этого механизма своими руками.

Ходовая часть

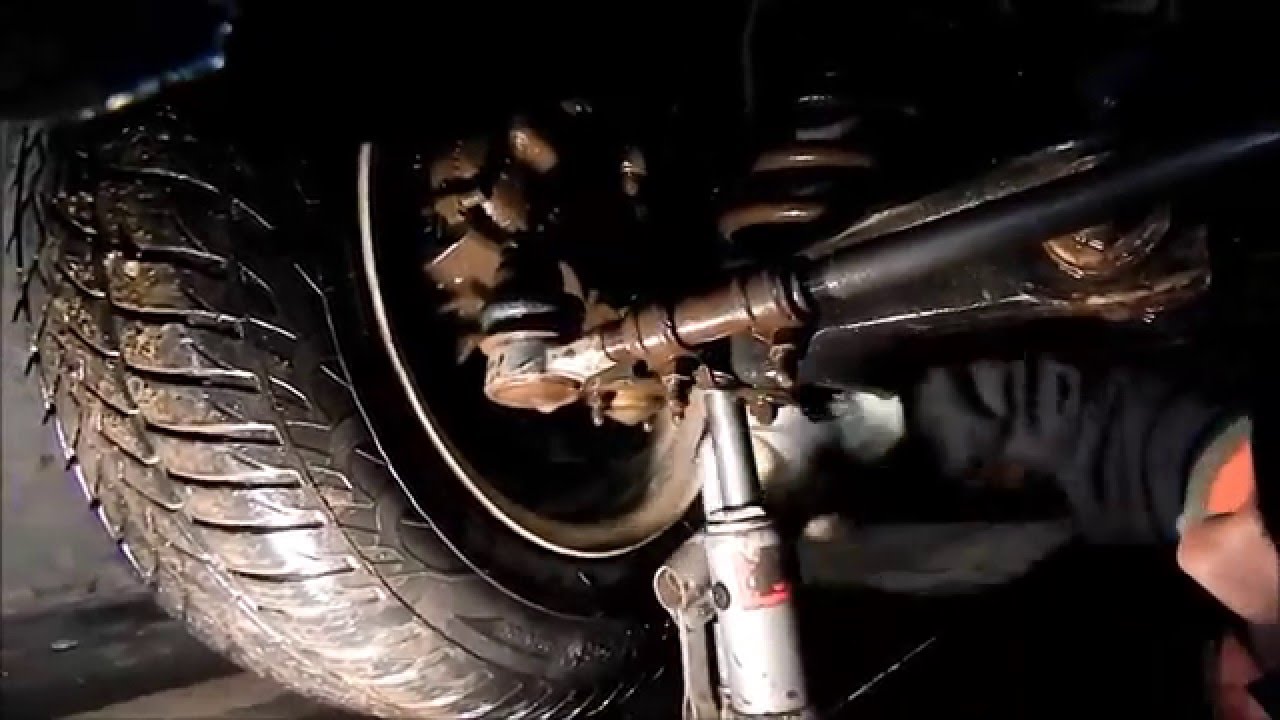

Для гашения колебаний, которые колеса авто воспринимают от дорожного покрытия, в конструкцию ВАЗ-2106 входила передняя независимая подвеска, на задней оси применялась зависимая подвеска.

Передняя подвеска состояла из двух поперечных рычагов – верхнего и нижнего, амортизаторной стойки с витой цилиндрической пружиной, поперечины подвески, к которой она и крепиться и стабилизатора поперечной устойчивости.

Ходовая часть

Ступица колеса прикреплялась к рычагам при помощи двух шаровых опор.

Задняя подвеска, как уже указано, была зависимой. Задний мост крепился к кузову авто шарнирно. Такое соединение обеспечивалось двумя нижними и двумя верхними реактивными штангами, установленными продольно, а также одной поперечной штангой. Не обошлось и без использования в этой подвеске амортизаторов и цилиндрических пружин.

Настройка карбюратора Солекс 21083

Все перечисленные выше регулировки относятся к настройкам карбюратора Солекс 21083, и от того, как хорошо будет отрегулирован узел, зависит характер работы двигателя, расход топлива

Есть еще некоторые настройки, на которые также следует обратить внимание

В электромагнитном клапане находится жиклер холостого хода, и диаметр его сечения может быть разным – от 39 до 42 мм, также ест распылители ускорительного насоса с различным сечением «носиков» (35х40, 40х40, 45х40, 35х35). Подбором необходимого диаметра обоих элементов можно добиться работы карбюратора без провалов, хорошей приемистости. Что-то определенное здесь рекомендовать трудно, в каждом конкретном случае нужен индивидуальный подход, и достигается наилучший результат методом проб и ошибок. Кстати, «носики» распылителей могут быть направлены:

оба в первичную камеру;
один распылитель – в первую камеру, другой – во вторую.

Еще часто при установке карбюратора многими автомобилистами допускается одна ошибка – неточно устанавливается трос подсоса, и поэтому на холодную двигатель 21083 запускается проблематично, особенно в морозную погоду. После закрепления троса подсоса перед установкой воздушного фильтра необходимо проверить, до конца ли с помощью троса закрывается воздушная заслонка. Если заслонка при вытянутом подсосе остается приоткрытой, необходимо закрепить оплетку тросика в другом положении.

Разборка и чистка узла

Инструменты для разборки карбюратора понадобятся те же, что и для демонтажа. Процедуру выполняем в следующем порядке:

Кладём изделие на чистую поверхность, отворачиваем крепёж верхней крышки и снимаем её.

Таблица: тарировочные данные жиклёров ДААЗ 2107

Обозначение карбюратора	Топливный главной системы	Воздушный главной системы	Топливный холостого хода	Воздушный холостого хода	Жиклёр ускорительного насоса
I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	топл.	перепускной
2107–1107010; 2107–1107010–20	112	150	150	150	50	60	170	70	40	40
2107–1107010–10	125	150	190	150	50	60	170	70	40	40

Чтобы очистить поплавковую камеру от загрязнений, нужно воспользоваться медицинской грушей. С её помощью собирают остатки топлива и мусора на дне. Использовать ветошь не рекомендуется, поскольку ворсинки могут попасть в жиклёры и засорить их.

Регулировка карбюратора ВАЗ 2105

В процессе эксплуатации все карбюраторы ДААЗ будут нуждаться в регулировке. Некоторые водители настраивают устройство при смене сезонов, некоторые — при появлении тех или иных дефектов.

В любом случае регулировка карбюратора ВАЗ 2105 — это процесс, который позволит оптимизировать работу двигателя и продлить его ресурс. Помимо этого, даже типовая настройка карбюратора заметно улучшает основные показатели работы двигателя: например, увеличивает скоростные данные и сокращает потребление горючего.

Для качественной полноценной регулировки понадобится:

Подготовить рабочее место. Чтобы отрегулировать системы устройства, его потребуется снять с машины, промыть, продуть и установить на ровное и чистое место.
Подготовить инструмент. В случае с ВАЗ 2105, это комплект гаечных ключей, крестовая и плоская отвёртки. Не лишней будет и ветошь, так как возможны подтекания топлива.
Найти сервисную книжку на ВАЗ 2105. В этом мануале производитель указал все рабочие параметры конкретной модели, именно с этими параметрами и необходимо будет сверяться в процессе работы.

Основные этапы регулировки

После того как карбюратор был полностью подготовлен к работе, можно начинать его регулировку:

Первым делом специалисты обычно регулируют количество оборотом коленвала. Оптимальное число составляет от 750 до 800 оборотов в минуту. Для выставления этого параметра необходимо будет до упора затянуть регулировочный винт, после чего аккуратно открыть его на три оборота назад.
Далее потребуется донастроить объём газа СО2 в выхлопах автомобиля. Для этого винт качества нужно закрутить до упора и отвернуть обратно на 4 или 5 оборотов.
Регулировка холостого хода проводится винтом холостого хода. Для этого нужно слегка подтянуть винт в обратном от карбюратора направлении.
Поплавок в поплавковой камере должен находиться строго по центру, поэтому для достижения нужного показателя можно слегка надавить на защёлки.

Фотогалерея: регулировка своими руками

Чистка жиклёров

Много вопросов возникает у автовладельцев по чистке жиклёров. Имеет ли смысл чистить эти приспособления или лучше сразу менять их на новые? На самом деле, всё зависит от материального состояния водителя — разумеется, быстрее и проще вытащить старые жиклёры и на их место установить новые.

Однако если отверстия в трубках не разносились, можно просто промыть жиклёры в ацетоне или специальной жидкости, после чего продуть сжатым воздухом из баллончика и установить обратно. Они будут работать ровно столько же, сколько и новые.

Жиклёры не должны иметь следов износа на корпусе и разбитых отверстий

Таблица: номера и размеры жиклёров ВАЗ 2105

Параметры	Первая камера	Вторая камера
Тип	К-151	К-151Д	К-151	К-151
Жиклер топливный главный, см 3 /мин	220±3,0	220+3,0	380±5,0	380±5,0
Жиклер воздушный главный, см 3 /мин	330±4,5	330±4,5	330±4,5	330±4,5
Блок жиклеров холостого хода, см 3/мин:
трубка холостого хода	95±1,5	95±1,5	─	─
трубка эмульсионная	85±1,5	85±1,5	─	─
Жиклер воздушный холостого хода	330±4,5	330±4,5	─	─
Жиклер эмульсионный холостого хода	280±3,5	280±3,5	─	─
Жиклер топливный переходной системы, см 3 /мин	─	─	150+2,0	150+2,0
Жиклер воздушный переходной системы, см 3 /мин	─	─	270±3,5	270±3,5
Диаметр отверстия распылителя ускорительного насоса, мм	0,4 +0,03	0,4 +0,03	─	0,4 +0,03
Диаметр отверстия в винте эконостата, мм	1,1 +0,06	1,1 +0,06	─	2 +0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1 +0,06	1,1 +0,06	─	─
Диаметр седла топливного клапана, мм	2,2 +0,06	2,2 +0,06	─	─
Диаметры диффузоров, мм:
малых	10,5 +0,1	10,5 +0,1	10,5 +0,11	10,5 +0,11
больших	23 +0,045	23 +0,045	26 +0,045	26 +0,045
Масса поплавка в сборе — не более 12,5 г.

Как отрегулировать смесь на карбюраторе «Солекс»

О настройке и регулировке “Солекса”

регулировка воздушной заслонки
уровень топлива в двух камерах
настройка холостого хода
подобрать жиклеры.
Для начала нужно ознакомится с конструктивными особенностями отдельных деталей, а также ознакомится с последовательностью демонтажа и монтажа.

Выставление уровня топлива

после установки “Солекса” на двигатель, он все равно должен запустится и работать, пусть и нестабильно. На холостых оборотах мотор должен поработать не менее 10 минут, и обязательно без прострелов в карбюратор или глушитель
двигатель глушится и снимается шланг подачи топлива; обязательно возьмите ветошь, так как будут потеки бензина
снимается трос управления воздушной заслонкой, отворачиваются винты крепления верхней крышки, и параллельно без перекосов вытаскивается крышка карбюратора с поплавками. Нормальный уровень топлива должен составлять 25 мм до верхней крышки, измерить это можно штангелем; в зависимости от предпочтений и двигателя нужно подгибать или отгибать язычок и каждый раз проверять уровень.

Регулировка холостого хода

винт закручен до упора по часовой стрелке, но без усилия, чтобы не повредить резьбу
теперь винт откручивается на 5 оборотов обратно
двигатель запускается без подсоса и не заглушая его нужно отрегулировать холостые обороты винтом качества смеси
винт закручивается до тех пор, пока мотор не начнет работать нестабильно, после откручивается до момента, пока обороты не выровняются; в идеале, холостой ход должен быть от 600 до 800 оборотов.

Об ускорительном насосе и жиклерах

Отдельного внимания стоит конструкция ускорительного насоса на “Солексе”. Ускоритель состоит из двух носиков, первый подает топливо в первичную камеру, второй во вторичную

Важно выгнуть носик так, чтобы струя была строго между диффузором и стенкой дросселя, иначе провалы на переходных режимах неизбежны. Некоторые гнут носик вторичной камеры в первичную, но кроме повышенного расхода топлива, больше это ничего за собой не несет

Настраиваем вторую камеру

Что вторую заслонку не трогают, а лишь ограничиваются установкой жиклеров. Здесь вторая камера оснащена эконостатом, который обогащает топливно-воздушную смесь на высоких оборотах. Здесь также предусмотрены жиклеры, которые также можно подобрать, воспользовавшись таблицами настройки карбюратора.

Избавляемся от засора карбюратора

Конкретно “Солекс” часто страдает засорением воздушных жиклеров. К счастью, есть реальный и действенный выход из положения. В полукруглые прорези, на глубине которых установлены жиклеры, ставим сеточку, не позволяющую пыли пройти в жиклер.

Настроить карбюратор “Солекс” не составляет проблем. Главное потратить несколько часов на то, чтобы добиться максимального эффекта путем подбора жиклеров и выставлении уровня топлива. Вообще я советую такой карбюратор на всю линейку ВАЗов с соответствующим мотором, так как он намного продуманнее “Озона” и технологичнее. Для двигателей 1.5 литра и выше — устанавливайте “Солекс” 21073, и в этом случае вы сможете сэкономить топливо, так как открытие второй камеры сместится на более высокие обороты, чем у агрегата 21083.

Источник

Карбюратор Солекс 21083: жиклеры, виды и подбор

Для карбюраторов 21083 промышленностью предусмотрены ремкомплекты, в которые входят топливные и воздушные жиклеры ГДС для первичной и вторичной камеры. В зависимости от величины сечения диффузоров есть разные ремонтные комплекты, рассчитанные на работу с двигателями 2108, 21081 или 21083, поэтому жиклеры в наборах имеют разное сечение.

Часто вазовские карбюраторы устанавливают на другие марки автомобилей (например, УАЗ, «Волга» ГАЗ-31029/3110), и если оставить «родные» жиклеры ГДС, то их сечения не хватит, так как топливовоздушная смесь будет поступать в цилиндры не в той пропорции и количестве, которая требуется движку.

Часто для улучшения разгона и динамики автомобиля некоторые автомобилисты ставят топливные жиклеры большего сечения, но следует учитывать, что в этом случае может существенно возрасти расход топлива, и не всегда эксперимент с установкой дает нужные результаты. Самое правильное решение – не заниматься экспериментами, и устанавливать в карбюратор тот ремкоплект, который предназначен именно для этой марки карбюратора (например, для мотора 1,5 л следует ставить жиклеры, предназначенные для модели 21083).

Если динамика двигателя не устраивает, следует искать причины вялого разгона автомобиля, а их может быть достаточно много:

слабая компрессия в цилиндрах;
не отрегулировано зажигание;
плохо работают свечи зажигания;
пробивают высоковольтные провода.

Есть еще много разных причин, из-за которых теряется мощность двигателя. Мнения у автовладельцев насчет тюнинга карбюратора разные, но практика все же показывает, что лучше ставить на машину тот карбюратор, который рекомендован заводом-изготовителем.

Одно время на ГАЗ-31029 или 3110 в целях экономии топлива нередко хозяева этих машин ставили себе вазовские Solex, но такая установка в основном себя не оправдывала – если даже и получалось сэкономить бензин, то только при очень аккуратной езде и слабом разгоне. Так что в карбюраторе Солекс 21083 жиклеры подбирать следует те, которые рекомендованы заводом-изготовителем. Еще следует учесть, что для вазовского Solex сейчас продается много ремкомплектов от разных производителей, в том числе детали выпускает и Китай. В таких комплектах сечение жиклеров может не соответствовать заявленным параметрам, поэтому нужно стараться приобретать детали оригинального производства или хотя бы от проверенных фирм, хорошо зарекомендовавших себя на рынке.

Регулировка карбюратора: первый этап

Регулировка любого карбюратора начинается с установки поплавка в минимальное положение в поплавочной камере по специальному шаблону. Проще говоря, необходимо отрегулировать положение поплавка таким образом, чтобы он находился на определенном расстоянии от крышки. Далее, выполняется настройка работы силового агрегата в режиме холостого хода. Первым делом, следует до упора закрутить винт, отвечающий за концентрацию горючей смеси, после чего выкручиваем его примерно на пять оборотов. Аналогичным образом происходит регулировка дозирующего винта, отвечающего за количество подаваемого топлива в цилиндры, до определенного момента, пока в трубке полностью не исчезнет разрежение. Проверка качества регулировки осуществляется посредством резкого нажатия на педаль газа. Если мотор в переходном режиме работает стабильно, то все выполнено правильно.

Очистка и проверка технического состояния деталей карбюратора

Топливный фильтр

Промойте фильтр в бензине и продуйте сжатым воздухом.

Проверьте состояние фильтра. Если фильтр или патрубок подвода топлива повреждены, замените их новыми.

Поплавковый механизм

Промойте детали в бензине, проверьте состояние.

Поплавки не должны иметь повреждений.

На уплотняющей поверхности игольчатого клапана и его седла не допускается повреждений, нарушающих герметичность клапана.

Клапан должен свободно перемещаться в своем гнезде, а шарик не должен зависать.

Вес поплавков не должен быть более 6,23 г. Неисправные детали замените новыми.

Крышка карбюратора

Очистите от грязи и масла крышку и все отверстия и каналы.

Промойте крышку в ацетоне или бензине и продуйте сжатым воздухом.

Осмотрите уплотняющие поверхности крышки. Если имеются повреждения, замените крышку новой.

Полуавтоматическое пусковое устройство

Чтобы не нарушить смазочных качеств втулок, осей и рычагов, запрещается промывать корпус устройства и его детали.

Жиклеры и эмульсионные трубки

Очистите жиклеры и эмульсионные трубки от грязи и смолистых соединений, промойте их ацетоном или бензином и продуйте сжатым воздухом.

Нельзя очищать жиклеры металлическим инструментом или проволокой, а также протирать жиклеры и другие детали карбюратора ватой, тканью или ветошью, так как ворсинки могут засорить топливоэмульсионный тракт.

При сильном засорении можно очистить жиклеры иглой из мягкого дерева, смоченной ацетоном.

Корпус карбюратора

Очистите корпус от грязи и масла.

Промойте его каналы ацетоном или бензином и продуйте сжатым воздухом.

При необходимости каналы и эмульсионные трубки очистите специальными развертками.

Осмотрите уплотняющие поверхности корпуса, при их повреждениях или деформациях корпус замените новым.

Ускорительный насос

Очистите детали насоса, промойте их в бензине и продуйте сжатым воздухом.

Проверьте легкость перемещения шарика в распылителе и движение подвижных элементов насоса (рычага, деталей диафрагмы).

Заедания не допускаются. диафрагма должна быть целой, без повреждений.

Проверьте состояние уплотняющих поверхностей и прокладок. Поврежденные детали замените новыми.

Экономайзер мощностных режимов

диафрагма должна быть целой и без повреждений.

При полной длине толкателя диафрагмы (включая головку), меньшей 6,0 мм, замените диафрагму в сборе с толкателем.

Сборка карбюратора

Карбюратор собирайте в последовательности, обратной разборке

При этом обращайте внимание на следующие моменты

Поплавок должен свободно поворачиваться на своей оси, не задевая стенок камеры.

Игольчатый клапан должен свободно скользить в своем гнезде, без перекосов и заеданий, момент затяжки седла игольчатого клапана должен быть 14,7 Нм (1,5 кгсм).

Момент затяжки электромагнитного запорного клапана должен быть 3,68 Нм (0,4 кгсм).

Чтобы при сборке не перепутать местами жиклеры, обращайте внимание на маркировку жиклеров. При сборке ускорительного насоса наживите винты крепления крышки, нажмите на рычаг привода до упора, заверните винты и отпустите рычаг

При сборке ускорительного насоса наживите винты крепления крышки, нажмите на рычаг привода до упора, заверните винты и отпустите рычаг.

При завертывании винтов крепления дроссельных заслонок расчеканьте по контуру винты на специальном приспособлении, исключающем деформацию осей заслонок.
