Тормозная система ваз 2109. схема, устройство и возможные неполадки

Преимущества и недостатки

Если вы решили поменять обычные барабанные механизмы на дисковые тормоза, обязательно примите во внимание положительные и отрицательные стороны такого решения

Преимущества	Недостатки
Уменьшается тормозной путь	Высокая стоимость новых дисковых тормозов, по сравнению с традиционными барабанами
Тормозное усилие распределяется равномерно по всем колесам	Требования к точной регулировке, настройке, что своими руками способны сделать не все
Снижается неподрессоренная масса	При нарушении требований по установке машину заносит, она тормозит неравномерно, возникают скрипы
Обеспечивается более эффективное рассеивание тепла, тормоза не перегреваются	Замена барабанов на ДТ является незаконным, не сертифицированным действием для ВАЗ
Повышается надежность работы тормозной системы	Возможны проблемы с ГИБДД. К дисковым задним тормозам придираются не часто, но если поймают, придется грамотно «отмазываться»
Замена и обслуживание колодок вызывают меньше проблем, сложностей	Возникают проблемы с ручником, который нужно менять или усовершенствовать
Не приходится регулярно подтягивать ручной тормоз	При авариях виновником скорее всего будете вы, поскольку подобные конструктивные изменения недопустимы законом
Заметно меняется внешний вид в лучшую сторону	Требуется тщательная настройка после замены, которую лучше делать на СТО
Дисковые тормоза не замерзают при зимней мойке, чего не скажешь о барабанах	Допустив ошибку при сборке, задние колеса могут начать тормозить эффективнее передних, что станет причиной серьезных последствий и неприятностей

Внимательно подумайте над целесообразностью проведения подобных работ. Учтите, вся ответственность ложится на вас.

Тормозные диски ВАЗ 2108, 2109, 21099

Тормозные механизмы передних колес автомобилей ВАЗ 2108, 2109, 21099 дисковые.

Для торможения в них применяются чугунные диски, закрепленные на ступице колеса направляющими штифтами и зажимаемые между двух тормозных колодок при помощи суппорта.

Устройство тормозного диска ВАЗ 2108, 2109, 21099

Тормозные диски автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 чугунные, не перфорированные с кольцевой двусторонней рабочей поверхностью. В каждом диске имеются четыре отверстия под болты крепления колеса, два отверстия под направляющие штифты и одно большое для установки на ступицу колеса.

Как работает тормозной диск

При нажатии на педаль тормоза в тормозной системе автомобиля создается определенное давление. При этом поршни тормозных механизмов передних колес выдвигаются вперед, прижимая одну тормозную колодку к рабочей поверхности тормозного диска. Другую колодку прижимает подвижная «плавающая» скоба суппорта, которая перемещается в обратную сторону при выдвижении поршня. Тормозной диск оказывается зажат между двух тормозных колодок, происходит торможение колеса.

После отпускания педали тормоза, давление в системе падает, поршни перемещаются во внутрь тормозных цилиндров за счет установленных на них резиновых уплотнительных колец прямоугольного сечения. Колодки отходят от тормозного диска и торможение прекращается.

Особенности снятия-установки тормозных дисков на ВАЗ 2108, 2109, 21099

При снятии тормозных дисков следует знать некоторые особенности. Например, нельзя стучать по тормозному диску молотком, в случае, если он не снимается со ступицы. Перед снятием необходимо тщательно зачистить посадочную поверхность ступицы колеса и обработать ее проникающей жидкостью. В крайнем случае можно обстучать поверхность диска прилегающую к ступице.

Если не отворачиваются направляющие штифты, крепящие тормозной диск к ступице, слегка обстукиваем их молотком, зачищаем и обрабатываем проникающей жидкостью. Для отворачивания используем «не слизанный» накидной ключ или длинную головку.

Перед установкой тормозного диска тщательно зачищаем посадочную поверхность ступицы от загрязнений. Так же тщательно очищаем заднюю поверхность тормозного диска, которая будет прилегать к ступице и саму ступицу. Если есть забоины, сравниваем их напильником. Мусор, камешек, грязь, ржавчина под диском или выступающие забоины на сопрягающихся поверхностях диска и ступицы дадут перекос диска и соответственно его биение. Это сразу будет ощущаться при торможении.

Момент затяжки направляющих штифтов 3-5 Н.м.

Помимо этого рабочую поверхность диска перед установкой следует протереть чистой тряпкой, смоченной в растворителе.

Неисправности тормозных дисков ВАЗ 2108, 2109, 21099

Наиболее распространенные неисправности тормозных дисков автомобилей ВАЗ 2108, 2109, 21099 это биение (диск повело), предельный износ (толщина диска менее 10,5 мм), повреждение рабочей поверхности (риски, царапины), замасливание рабочей поверхности диска (масло, тормозная жидкость).

Признаками выхода из строя тормозных дисков могут служить вибрация и биение на педали тормоза при торможении, повышенный шум и скрежет при торможении, снижение эффективности торможения.

Деформированный или поврежденный тормозной диск необходимо заменить новым. Причем парой — сразу с двух сторон. Замасленный можно протереть растворителем, заменить тормозные колодки и продолжать эксплуатацию.

Срок службы тормозного диска в среднем 50-60 тыс км пробега. На его продолжительность влияет режим и условия эксплуатации автомобиля, качество детали, манера езды автовладельца.

Применяемость тормозных дисков автомобилей ВАЗ 2108, 2109, 21099

В тормозной системе автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяются тормозные диски тормозных механизмов передних колес 2108-3501070 или аналогичные им разных производителей. Направляющий штифт 2101-3101082.

Примечания и дополнения

В качестве тюнинга тормозной системы автомобилей ВАЗ 2108, 2109, 21099 возможна замена не перфорированных тормозных дисков на перфорированные, большего размера. В ходе такой доработки достигается большая эффективность торможения, за счет снижения температуры трущихся поверхностей. Об этом в отдельной статье на нашем сайте.

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

Замена

Ваз 2109 задний тормозной цилиндр

Чтобы заменить цилиндр, необходимо иметь не только все стандартные инструменты, но и специальный ключ для раскручивания колодок. Замена осуществляется следующим образом:

Поднять машину на домкрат и снять колесо.

Примечание: желательно установить дополнительный упор, так как домкрат может не выдержать. В любом случае так будет безопаснее.

Нужно снять тормозной барабан. Для этого следует раскрутить все гайки, которые его держат.
С помощью большой плоской отвертки необходимо открутить тормозные колодки. Чтобы было легче их снять, надо надавить на них сверху, после этого быстрым движением опустить их вниз.
Необходимо открутить тормозную трубку от цилиндра. Для этого будет нужен вышеупомянутый ключ для раскручивания колодок. Он нужен для того, чтобы сорвать затянутый штуцер. После этого можно использовать обычный ключ.

Примечание: важно, чтобы штуцер не крутился, иначе вместе с ним можно сорвать и трубку

После того, как трубка будет откручена, необходимо ее заткнуть защитным колпачком, чтобы предотвратить вытекание тормозной жидкости.
Теперь можно снять и сам тормозной цилиндр. Снимается он легко: нужно только разжать его при помощи ключа на 10.
После этого нужно установить новый цилиндр обратно и прикрутить тормозные трубки.
Выполнить все тоже самое, но в обратном порядке.

Прокачиваем тормоза с напарником

Допустим, у вас есть напарник. Как прокачать тормоза? Один человек садится за руль, второй — перемещается под машину. Просим напарника нажать на педаль тормоза около 9 раз (таким образом в системе создается давление необходимой величины). После девятого раза надо задержать педаль в позиции нажатия. Сохранять такое положение педали необходимо до конца процедуры прокачки.

В это время человек под машиной надевает шланг на штуцер правого заднего колесного цилиндра. Далее ослабляем затяжку штуцера, вследствие чего из системы выпускается жидкость вместе с воздухом. Шланг должен быть вставлен в бутылку и опущен в жидкость. Теперь наблюдаем за бутылкой и выявляем воздух по образованию пузырьков. Когда образование пузырьков прекращается — затягиваем штуцер, при этом напарник может отпустить педаль.

Затем переходим на следующее колесо и повторяем процедуру. При этом напарник должен снова много раз нажать на педаль. Это необходимо, чтобы заново создать высокое давление в системе.

В результате проведения прокачки уровень жидкости в бачке будет постепенно уменьшаться. За этим нужно следить и доливать новую смесь по мере уменьшения. Поддерживать максимальный уровень состава необходимо для обеспечения давления. Не допускается доливание в бачок жидкости из той бутылки, в которую сливался состав из цилиндров. Ведь там есть воздух.

Проверка состояния

О необходимости поменять вакуумный усилитель или главный тормозной цилиндр могут сообщить соответствующие признаки.

Первоочередной признак выхода из строя ВУТ заключается в увеличении усилия, которое нужно прикладывать к педали для торможения.

Чтобы точно убедиться в неисправности, выполните следующую проверку:

Заглушите двигатель;
5-6 раз подряд выжмите педаль тормоза;
Зажмите педаль в пол;
Заведите двигатель;
Если ВУТ исправен, педаль сразу же пойдет вверх.

Проверяем состояние

Если у вас под капотом стоит карбюраторный двигатель на ВАЗ 2109, определить неисправность ВУТ можно несколько иначе на начальных стадиях:

Изначально педаль будет работать нормально, прикладывать придется небольшое усилие, торможение происходит нормально;
Но при этом двигатель троит на холостых;
При нажатии на тормозную педаль холостой ход успокаивается;
Нажав на газ при нейтральной передаче, возникают провалы в работе карбюратора;
Если такие симптомы наблюдаются, при работающем моторе снимите патрубок со штуцера ВУТ и заглушите его пальцем или другим подручным инструментом;
Стабилизировался холостой ход? В этом случае замены вакуумника не избежать.

Если подобная неисправность была обнаружена во время движения, продолжать ехать можно только при отключении ВУТ.

Задние тормоза

Конструкция тормозов, которая находится на задних колесах, имеет примерно такую же схему. Только вместо диска используется барабан. Он изготавливается из алюминиевого сплава, внутри которого находится стальная обойма. Колодки изготовлены из металла, внешняя часть которых соприкасается с барабаном, наклеены специальные накладки. Они изготавливаются из различных фрикционных материалов. Колодки приводятся в движение при помощи тормозных цилиндров.

Этот элемент позволяет под действием давления, создаваемого главным тормозным цилиндром ВАЗ-2109, разжать колодки. Ресурс задних барабанов и колодок намного выше, нежели аналогичных элементов передних тормозов. Причина кроется в том, что на задние колеса приходится не больше 30 % нагрузки при торможении. Ресурс задних элементов тормозной системы примерно в два-три раза выше, нежели у передних.

Устройство тормозов ваз 2108,09,10-15

Тормозной привод автомобиля ВАЗ-2109 имеет классический вариант, основанный на двухконтурном гидравлическом (жидкостном) принципе функционирования. Схема привода включает в себя:

тормозную педаль;
расширительный бачок (с датчиком уровня жидкости);
вакуумный усилитель торможения;
главный цилиндр;
шланги и трубопроводы;
колесные цилиндры;
регулятор давления.

По сравнению с заднеприводными моделями, тормозная система ВАЗ-2109 имеет некоторые усовершенствования в узлах и агрегатах – главном и рабочем цилиндрах, вакуумном усилителе, регуляторе давления, механической части и пр.

Однако эти изменения носят узкоспециализированный характер и понятны исключительно профессионалам, осуществляющим сервисное обслуживание и ремонт автомобилей.

Хотя есть и более существенная новация. В отличие от «классических» моделей, тормозная система ВАЗ-2109 имеет немного иной принцип функционирования привода.

Подобная схема функционирования независимых контуров существенно повышает безопасность торможения и минимизирует возможность общего отказа в работе тормозной системы. Она позволяет компенсировать неисправности одного контура за счет перераспределения функций на другой контур.

Стояночная тормозная система ВАЗ- 2109 (в водительском обиходе – «ручник») основана на механическом тросовом принципе раздвижения задних колодок и блокирования тормозных барабанов. Она имеет некоторые усовершенствованные решения технического характера (по сравнению с «классикой»), что достаточно сильно облегчает ее ремонт.

Вакуумный усилитель

Если вы знаете устройство тормозной системы ВАЗ-2109, то вы видели, что на противопожарной перегородке (между салоном и моторным отсеком) имеется большая, цилиндрической формы, емкость, с которой соединяется ГТЦ. Также от этой емкости идет шланг к карбюратору (если такая система впрыска топлива применяется на автомобиле). Вот это и есть вакуумный усилитель тормозов.

Служит он для облегчения управления автомобилем. С его помощью снижается в несколько раз усилие, которое необходимо приложить к педали, чтобы осуществить остановку машины. Комфорт и безопасность вам обеспечены. Чтобы по достоинству оценить все преимущества использования данного устройства, попробуйте проехать на стареньком «жигуленке», у которого нет вакуумного усилителя. Разница просто колоссальная – все движения колодок отдают ударами в педаль, а эффективность торможения крайне низкая.

Прокачка тормозов на ВАЗ 2021, подготовка и последовательность действий

Прокачка тормозов ВАЗ 2109 выполняется в последовательности, строго определённой конструктивными особенностями, именно:

Заднее правое колесо (самое дальнее колесо системы);
Переднее левое (связанное системой с уже прокачанным задним правым колесом);
Заднее левое;
Переднее правое.

Последовательность такова из-за диагонального размещения контуров. Выполнять все этапы необходимо при прокачке по полному контуру. Одновременно можно прокачать только один.

Для работы потребуются:

Посуда для слива тормозной жидкости;

Набор ключей (нужны 8 и 10), отвёрток;

Домкрат или яма;

Аэратор, компрессор (при работе без помощника).

Обратите внимание. Тормозная жидкость достаточно агрессивна, попадания её на кожу допускать не следует, сразу смыть

Также нежелательно её попадание на пластиковые детали, провода, в глаза, пары ТЖ ядовиты.

Подготовка к прокачке тормозов

Чтобы правильно прокачать тормоза на ВАЗ 2109, как то необходимо, потребуется грамотная подготовка по схеме:

Обязательно проверить на герметичность систему, осмотр всех трубопроводов и деталей. Машина устанавливается на яму или поднимается домкратом. Трубки, соединения, шланги надо аккуратно очистить ветошью, затем нажать тормоз несколько раз, зафиксировать. При осмотре соединения и шланги не должны быть мокрыми. Обнаруженные протечки устраняют затяжкой креплений, либо заменой проблемных деталей.
Убедиться, что уровень жидкости в бачке максимален, если нет – долить. Уровень придётся проверять после прокачки каждого механизма, иначе воздух снова попадёт в систему.
В посуду для слива налить немного жидкости, чтобы выходящие из системы пузырьки были заметны.
Штуцера перед началом работ необходимо ослабить.
Также надо помнить, что у ВАЗ 2109 есть регулятор давления привода задних колёс. При прокачке в системе необходимо создать высокое давление. Чтобы регулятор не перекрыл приток жидкости к задним колёсам, при работе без ямы, на домкрате, нужно открыть его клапан и удержать в этом виде до конца работы. Для этого достаточно установить, например, плоскую отвёртку между пластиной и штоком регулятора, до упора утопив шток. Отвёртку убирают по окончании работ.

Прокачку тормозов на ВАЗ 2109 удобнее выполнять вдвоём, при самостоятельной работе возрастут затраты тормозной жидкости, времени, усилий, но справиться с задачей реально.

Как прокачать тормоза на ВАЗ 2109, работая вдвоём

При наличии напарника (от него не требуется никакой квалификации), схема действий такова:

Напарник за рулём создаёт нужное давление в системе, выжимая педаль тормоза (нужно 5 – 9 нажатий), затем удерживает педаль в нижнем положении до окончания работы по прокачке.
Тот, кто под машиной, на штуцер правого заднего цилиндра надевает шланг и полностью отпускает штуцер, чтобы потекла жидкость. Конец шланга надо предварительно опустить в посуду для слива. По пузырькам в жидкости можно судить о состоянии системы и заметить, когда воздух весь выведен.
После полной очистки штуцер затягивают, а педаль отпускается, можно переходить к следующему колесу, схема та же, колесо переднее левое.
Уровень тормозной жидкости в бачке, по ходу прокачки будет снижаться, его понадобится восстанавливать до максимальной отметки.
Выполнив прокачку по полному (или одному, по необходимости) контуру, штуцера надо окончательно затянуть и надеть защитные колпачки.

Если работать приходится самостоятельно, схема и последовательность действий почти та же. Педаль можно выжимать самостоятельно, а можно использовать аэратор (цена до 150 рублей).

Переходник аэратора соединяется с насосом, можно с накачанным колесом;
С поднятой домкратом машины снимается нужное колесо;
Вместо собственной крышки, на бачок навинчивается крышка аэратора;
После ослабления штуцера, выполняется прокачка по общей схеме.

Колёсный золотник при такой прокачке используют вместо компрессора, а в крайнем случае, тормоз выжимают и придавливают камнем, до конца прокачки.

По завершении работ выполняется проверка, прежде всего хода педали тормоза, он не должен быть излишне мягким, а педаль – проваливаться. Проверке и регуляции подлежит также стояночный (ручной) тормоз, раз за 15 000 км.

Как прокачать тормозную систему одному

Если в данный момент вы не можете позволить себе помощника и вы работаете один, то без проблем можно прокачать тормозную систему ваз 2109 одному, как это сделать смотрите на картинке ниже, а также смотрите видео.

Экспертиза тормозных дисков для ВАЗ-2110. Дискотека для «десятки»

Ориентировочная цена — 1240 руб.

«Тольяттинец», к счастью, не опозорился — лишь отклонения по биению рабочей поверхности можно назвать ложкой дегтя в бочке меда, зато балансировка самая точная. «Водные процедуры» диски также прошли достойно, и эффектив

Выхожу из подъезда, а на парковке сосед свою «десятку» прогревает. И сразу к делу: «В выходные диски тормозные менял — поставил вентилируемые!» — хвастается. — «Какие-какие?» —«Вентилируемые! Раньше штатные стояли, а теперь с дырочками да канавками. Вот!»

Ориентировочная цена — 1600 руб.

«Немец» занял промежуточное положение между хорошо и плохо… До испытаний — никаких претензий, но после того, как разогретый диск опустили в воду, на металле появились внушительные трещины, а норма по параллельности оказ

Заблуждается, конечно, сосед. На переднеприводных ВАЗах вентилируемые диски устанавливают изначально, на конвейере. Ведь скорости, а значит, и нагрузки на тормозную систему современных автомобилей возросли, и невентилируемые тормозные диски уже не справляются с возросшей температурой трущихся поверхностей. Вот и появились тормозные диски, отлитые с пустотами и ребрами жесткости, улучшающими охлаждение. Но на штатных вазовских деталях ни перфорации, ни канавок нет — это, так сказать, дополнительные конструктивные особенности, позволяющие дискам выдерживать еще большие температурные нагрузки. Как, например, на спортивных автомобилях.

Поскольку для многих наших соотечественников VAZ 2110 давно стал спортивным болидом, на прилавках магазинов автозапчастей заблестели отшлифованным металлом перфорированные диски и для этих автомобилей.

Ориентировочная цена — 1450 руб.

Минусы: изначально норма по статическому дисбалансу превышена в три раза. После охлаждения водой норма по параллельности и биению превышена в 2,5 и два раза соответственно. Около перфорационных отверстий образовались трещ

Быть экспертизе! Мы купили комплект перфорированных дисков LGR и, конечно, не удержались, чтобы не сравнить их со штатными, производства Тольятти, а еще, для полноты картины — и с импортными, немецкими Lucas. Испытания провели, как и полагается, в НАМИ. Помимо привычных параметров — геометрических размеров, статического дисбаланса и твердости рабочих поверхностей, было решено определить склонность к короблению при охлаждении разогретого диска водой. Бывает ведь, что в дождливую погоду после длительного торможения волей-неволей приходится переплывать глубокую лужу. После такого «кэмел трофи» нередко при торможении бьет руль — диски повело… Вот и у нас при охлаждении водой на диске Lucas и LGR появились трещины. Тольяттинский боец слабины не дал!

В результате экспертизы выяснилось, что тольяттинский тормозной диск имеет отклонения по биению рабочей поверхности, но, как ни странно, наилучшую балансировку. Худший по балансировке — перфорированный диск, что, по мнению экспертов, скорее всего связано с небрежным сверлением перфорационных отверстий.

Износостойкость у всех видов дисков примерно одинакова, равно как износостойкость самих колодок при работе с отечественным и импортным дисками. А вот на перфорированном диске износ колодок существенно ниже.

Эффективность торможения (тормозной путь) у отечественного диска чуть лучше, чем у остальных, зато у перфорированных преимущество при работе в зоне высоких температур. Так на 25-м торможении у неперфорированных дисков температура поднялась до 350–360°С, у перфорированного — до 280°С.

В итоге — все как у людей: каждый тормозной диск имеет свои преимущества и недостатки. Но ответим на главный вопрос экспертизы: стоит ли устанавливать на «десятку» перфорированные диски? Эксперты считают, что перфорация в присущем VAZ 2110 диапазоне температур, давлений и скоростей не только не дает существенных преимуществ, но и ухудшает ряд характеристик, увеличивая при этом стоимость изделия. Стоит ли хвастаться?

Смена колес

В процессе эксплуатации литые диски могут подвергаться повреждениям, потому требуется восстановить их или заменить на новые.

Увы, особенность «литья» заключается в том, что при достаточно сильных повреждениях восстановить их не представляется возможным. Да и не всегда целесообразно пытаться восстановить катки, поскольку данная процедура может обойтись еще дороже, чем покупка нового комплекта.

Обратите внимание , что агрессивная езда по ямам и колдобинам опасна не только для самих колес, но и для подвески. Ведь во время удара вся его энергия передается через диск на подвеску. Это не характерно для стальных штампованных аналогов

Они сами деформируются, но подвеске не вредят

Это не характерно для стальных штампованных аналогов. Они сами деформируются, но подвеске не вредят.

Повреждение штамповки

Выполнить замену поврежденного диска рекомендуется на СТО, которые оснащены специальным оборудованием. Колесо может заклинить, и вручную у себя в гараже снять его будет невозможно.

Обратитесь в мастерскую по восстановлению «катков». Спросите, во сколько обойдется эта процедура, и оцените стоимость нового комплекта. Так вы поймете, как лучше будет поступить в вашем конкретном случае. Самостоятельное восстановление невозможно по той простой причине, что для этого требуется соответствующий опыт, инструменты и дорогое оборудование. Приобретать его для разового восстановления не имеет никакого смысла.

Утечка тормозной жидкости

Выяснить, куда уходит тормозная жидкость, можно только путем визуального осмотра тормозной арматуры, передних суппортов, задних цилиндров. Наличие потеков будет говорить об утечке. Если же жидкость уходит, а следов ее визуально не видно, скорее всего, виноват главный тормозной цилиндр, который пропускает жидкость в камеру вакуумного усилителя тормозов. Эта проблема также не возникает моментально и перед тем как достичь критической точки, когда педаль уходит в пол, а тормоза не срабатывают, она будет терять упругость некоторое время, до тех пор, пока в систему не попадет воздух.

Причин может быть довольно много, но основные можно обозначить так:

износ манжет главного или рабочих тормозных цилиндров;
износ зеркальной поверхности рабочих или главного цилиндра;
нарушение герметичности тормозных шлангов на передних стойках ВАЗ 2109;
утечка жидкости из-за износа тормозных колодок вследствие критического увеличения рабочего
хода рабочих цилиндров.

Словом, с утечкой тормозной жидкости, тем более явной, бороться проще всего — достаточно устранить причину течи и сделать прокачку тормозов.

Из чего состоит тормозная система ВАЗ 2114

Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы.

Тормозная система на ВАЗ 2114 состоит из двух основных частей:

Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
Привод – система передачи усилия от нажатой педали на колесные механизмы.

На «четырнадцатой» установлена двухконтурная система с гидравлическим приводом. Это означает, что усилие, созданное нажатием на педаль, создает давление жидкости (гидравлика) во всей системе. Это же давление заставляет работать колесные цилиндры. Понятие «двухконтурная» означает, что усилие педали передается по двум независимым друг от друга линиям (контурам) на пары колес. Контуры имеют диагональное распределение: заднее правое колесо работает совместно с передним левым, заднее левое – с передним правым колесом. При отказе одного из контуров такое решение позволяет сохранить устойчивость автомобиля при торможении, особенно на скользкой дороге и повороте.

Важно: главное условие работоспособности системы – ее герметичность. Поэтому крайне опасно эксплуатировать автомобиль с подтеканием жидкости. Также крайне опасно попадание воздуха в систему

По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают

Также крайне опасно попадание воздуха в систему. По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают.

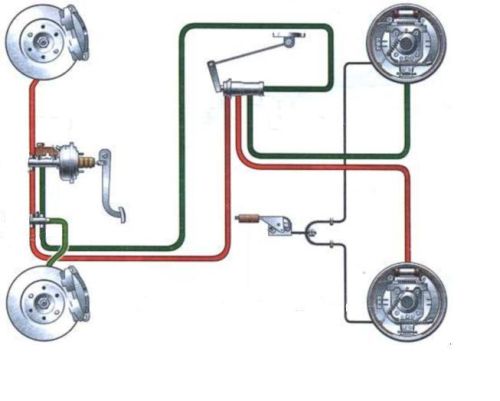

Схема тормозной системы ВАЗ 2114

Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.

Главный тормозной цилиндр.
Металлические патрубки 1-го контура.
Гибкий шланг передних механизмов.
Бачок для жидкости.
Вакуумный усилитель тормозов.
Металлические патрубки 2-го контура.
Цилиндры задних колес.
Рычаг привода регулятора давления тормозов.
Гибкий шланг задних механизмов.
Регулятор давления.
Кронштейн регулятора давления.
Педаль.

Главный тормозной цилиндр ВАЗ 2114

Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.

Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.

Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.

Регулятор давления задних тормозов изменяет усилие, прикладываемое к тормозным механизмам в зависимости от нагрузки на заднюю часть автомобиля. Он уберегает автомобиль от раннего или запоздалого замедления задних колес и повышает его устойчивость.
