Распиновка проводов выключателя аварийки ваз 2108, 2109, 21099

Взаимозаменяемость и ремонт блоков

Блок 17.3722 («старый») легко заменяется новым, но необходимо учесть, что БП 2114-3722010-60, выпускаемый для «девяток» и «девяносто девятых», обозначается белой меткой у разъёма Х11. Различие монтажных блоков для ВАЗ 21099 и ВАЗ 2115 заключается в изменении значения тока, подаваемого на генератор – при необходимости можно перепаять со старого блока резистор и диод.

Также придётся заменить датчик включения вентилятора – в новом блоке отсутствует соответствующее реле. Электровентилятор включается за счёт замыкания более мощных контактов датчика нового образца.

В случае разрушения разъёмов блока в результате окисления качественно восстановить их не получится. Но если имеет место обрыв какой-либо цепи внутри блока, то, зная его схему и распиновку, можно «вычислить» обрыв цепи и заменить повреждённую дорожку печатной платы припаянным параллельно ей проводом.

Наиболее распространенные неполадки замка зажигания.

Многие владельцы «девяток» отмечают одну неприятную особенность их железных «коней» — это то, что со временем замок зажигания в них начинает попросту заклинивать. Даже если тот был установлен совсем недавно. Скорее всего, данный дефект является заводским браком и вам необходимо обратиться в тот магазин, где вы приобретали новый замок зажигания (с этой целью лучше сохранять чеки подобных покупок) для осуществления возврата. Однако если этот вариант вам не доступен, не спешите отчаиваться!

Дело в том, что когда при пуске двигателя замок зажигания клинит, на стартер подается напряжение, которое может привести к выходу из строя данной детали. Но это совсем не значит, что нужно бежать за новой деталью в автомагазин. В данной ситуации можно просто купить силиконовую смазку и наносить ее внутрь замка каждый раз, когда замок будет клинить.

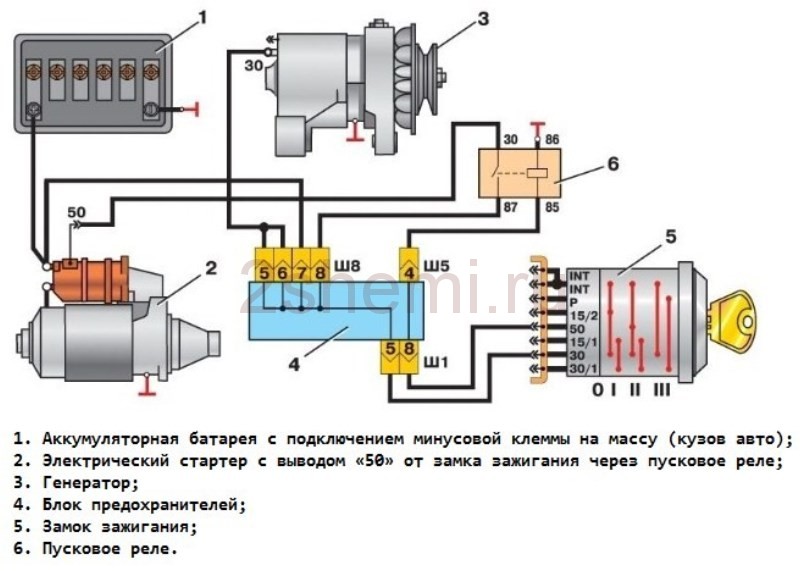

Потребители замка зажигания.Эта статья будет полезна тем, кто хочет модернизировать замок зажигания (например, сделать запуск двигателя с кнопки) или испытывает проблемы с замком. Описывается только электрическая часть замка. Замок зажигания рассмотрим в варианте ВАЗ-2114. Он, в отличии от замка ВАЗ-2108, работает совместно с реле зажигания.

Замок имеет 4 положения, из которых в действительности используются только 3:

0 — все потребители выключены (используется крайне редко)1 — зажигание включено2 — включен стартер3 — парковка (ключ вынут из замка)К контактам 7 (розовый) и 8 (коричневый) замка всегда подведено напряжение с аккумулятора. Эти провода подключены параллельно и соединяются в монтажном блоке. Разделение на два провода сделано, по видимости, для надежности, а может сложилось исторически — эти провода можно заменить и одним проводом.Коричневый провод подключает систему зажигания (карбюраторный вариант), панель приборов и некоторые другие потребители.Розовый отвечает за всю остальную нагрузку.

Нагрузка проводов и контактов замка

Коричневый и голубо-черный провода питают реле зажигания, катушки реле стеклоподъемников и реле обогрева сидений, карбюраторную электронику, бортовой компьютер и панель приборов, реле контроля исправности ламп, лампы заднего хода, передний стеклоочиститель, а также подают сигнал на ЭБУ, иммобилайзер и бортовой компьютер.Красный провод (контакт 5) питает катушку дополнительного реле стартера и даёт сигнал в БСК

ВНИМАНИЕ: в LADA Samara-2 питание на стартер подается непосредственно, без дополнительного реле!. Черный провод (контакт 2) питает «габариты», подкапотную лампу, катушки реле противотуманных фар и дальнего света, подсветку номера, бортовой компьютер, подсветку кнопок и панели приборов

Черный провод (контакт 2) питает «габариты», подкапотную лампу, катушки реле противотуманных фар и дальнего света, подсветку номера, бортовой компьютер, подсветку кнопок и панели приборов.

Голубой провод (контакт 4) наиболее нагруженный. Он питает вентилятор отопителя, задние противотуманные фонари, стеклоочистители заднего стекла и фар, катушки реле фароочистителей и обогрева заднего стекла, ближнего и дальнего света, подсветку «бардачка». Этот провод отключается при включении стартера (положение 2 замка).

Розовый подключает черный, голубой и красный провода, следовательно нагрузка на нём суммируется.

Схема положения подрулевого переключателя

На рисунке жирными линиями показаны исходные положения, тонкими — фиксированные, пунктирными — нефиксированные положения рычагов.

Схема и номера контактов переключателя указателей поворота и света фар модели 69.3709

Позиция рычага Номера замкнутых клемм Подключаемые приборы
I все выключено
II 49a-49aL Указатель левого поворота*
III 49a-49aL Указатель левого поворота
IV 49a-49aR Указатель правого поворота*
V 49a-49aR Указатель правого поворота
VI 56-56b Ближний свет фар
VII 30-56a Сигнализация дальним светом*
VIII 56-56a Дальний свет фар

* Нефиксированное положение.

Схема и номера клемм переключателя стеклоочистителя и омывателя марки 70.3709

Позиция рычага Номера замкнутых клемм Подключаемые приборы
I все выключено
II 53e-53, 53a-j Прерывистая работа стеклоочистителя*
III 53e-53, 53a-j Прерывистая работа стеклоочистителя
IV 53a-53 Первая скорость стеклоочистителя
V 53a-53b Вторая скорость стеклоочистителя
VI 53ah-W Омыватель и стеклоочиститель*

* Нефиксированное положение.

Описание электрической схемы.

1 – блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омывателя фар*;
9 – электромагнитный клапан включения омывателя заднего стекла* (на ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омывателя ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения салона;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)
Порядок условной нумерации штекеров в колодках:
а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)

Определение причины неисправности

Таким образом, инструкция по поиску конкретной причины будет приблизительно следующей:

  • соединяем вывод нашего клапана с плюсовым проводом автомобильной АКБ. Не забываем об опасности короткого замыкания;
  • в случае появления щелчка понимаем, что неисправности в самой цепи, которую следует проверять далее;
  • в случае отсутствия щелчка сразу меняем его целиком;
  • отдельно нужно проверить жиклер топлива, который находится в самом выводе электромагнитного клапана;
  • извлекаем устройство и делаем визуальный осмотр жиклера;
  • промываем и продуваем жиклер от возможных загрязнений;

Обратите внимание! На клапане (на фото внизу) расположено уплотнительное кольцо, которое должно быть целостным. Если это не так, значит, в нем может быть причина подсоса лишнего воздуха, обеднения смеси и неполноценной работы двигателя

Извлечение элементов для проверки

Если проблема в другом

Теперь дошла очередь разбираться непосредственно с электрической цепью. Самым простым способом будет подача электротока от клапанного вывода напрямую. Если проблема была в цепи, таким образом, восстанавливают пропавший холостой ход.

С другой стороны, это может быть только временным решением, поскольку клапан будет находиться под постоянной нагрузкой. Это разряжает батарею и может служить причиной короткого замыкания. Цена бездействия может оказаться большей, чем планировалось первоначально.

Чтобы понять, работает ли карбюратор Солекс, который устанавливают на ВАЗ 21099, в нормальном режиме, устроим ему следующую проверку:

  1. Запустим двигатель и на холостом ходу снимем наконечник провода с устройства холостого хода.
  2. В этом случае силовой агрегат заглохнет, поскольку игла перекроет подачу топлива в карбюратор.

Обязательно проверьте новый приобретенный клапан, насколько он работоспособен:

  • Соедините его с плюсовой клеммой АКБ и приложите корпус к «минусу».
  • Если игла сработала, то есть втянулась, значит все в порядке.

Процесс проверки работоспособности Более наглядно о проверке вы можете узнать из видео, представленного ниже

Замена элемента

Его можно найти прямо на корпусе самого карбюратора, но с первого раза заметить не получается, поскольку он закрыт корпусом воздухофильтра.

  • снимаем корпус воздушного фильтра-элемента с крышки карбюратора;
  • от вывода клапана отключаем блок электропроводки;
  • полностью отвернуть электромагнитный клапан можно при помощи ключа, которым нужно постараться зацепиться за грани клапана;

Детали мелкие – старайтесь не уронить

  • клапан следует снимать крайне бережно, чтобы не потерять резиновое кольцо или жиклер холостых оборотов;
  • новый клапан ставим на место, где находился старый, и заворачиваем его за имеющиеся грани;
  • подключаем жгут проводов;
  • возвращаем на место корпус фильтра воздуха.

А что делать, если электромагнитное устройство вышло из строя в пути, но до ближайшей автолавки требуется еще добраться? Сначала демонтируем его, потом извлекаем из него жиклер и отламываем часть запорной иглы, чтобы сделать устройство всегда открытым. Далее жиклер и клапан ставим на свои места, подключаем проводку.

Обратите внимание! В случае такого ремонта, двигатель может продолжать работать еще несколько минут после отключения зажигания

Не Горят Задние Фонари Ваз 2109 – Простые случаи | ✨Мир света

  1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
  2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
  3. Теперь отвернуть фиксирующие винты на накладке и снять их.
  4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
  5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
  6. Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Не горят габариты на ВАЗ 2114: простое решение проблемы — Не подается электрический ток от монтажного блока до задних фонарей

Самая частая причина почему не работает стоп-сигнал на ВАЗ 2109

Всем привет сегодня хочется рассмотреть основные причины, почему не работают стоп сигналы на автомобиле ВАЗ 2109 (девятка). Для того чтобы узнать причину первым делом нужно проверить есть ли питание на задних фонарях. Для этого нужно прозвонить концевик провода стоп-сигнала.

Если же на задние фонари девятки питание совсем не подходит, то нужно проверить выключатель стоп сигнала или Лягушку, которая находится под педалью тормоза. Если на лягушке присутствует напряжение, а стоп сигнал не горит то, скорее всего, произошёл обрыв в проводах, которые идут на задние фонари, также возможно, где то плохой контакт. Для того чтобы устранить нужно найти обрыв.

Далее причину ищем в предохранителях нужно проверить исправность освещения салона, если в салоне не работает освещение, то виной этому всему шестой предохранитель в монтажном блоке. Монтажный блок на ВАЗ 2109 находится под капотом со стороны водителя.

Проверяем предохранитель стоп сигналов и в случае необходимости меняем на новый соблюдая ампераж. Если и после проделанных манипуляций стоп сигналы не работают, то нужно проверять сам монтажный блок прозванивая его или заменой на новый.

Схема ВАЗ-2109

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Схема ВАЗ 2109 карбюратор

Представлена схема электрооборудования автомобилей ВАЗ-21083, 21093 и 21099 с 1998 гг. выпуска (с карбюратором, «высокой» панелью приборов типа 21083, с монтажным блоком 2114-3722010-60):

Передняя половина

Номер позиции на схеме Расшифровка позиции
1 блок-фары
2 электрические двигателеи дворников фар
3 противотуманки
4 сигнал
5 электродвигатель вентилятора охлаждения движка
6 включатель подкапотной лампы
7 устройство включения электродвигателя вентилятора
8 наконечники проводов, подсоединяемых к датчику 7 в случае монтажа монтажного блока типа 17.3722
9 разъемы для подключения к измерителям износа колодок передних тормозов
10 измеритель уровня омывающей жидкости
11 электромагнитный дроссель включения омывания фар
12 электормагнитный клапанок подключения омыва заднего стекла (на ВАЗ-21099 неустанавливался)
13 электромагнитный сапун подключения омывания ветрового стекла
14 электродвигатель омыва стекол
15 измеритель уровня масла
16 генератор ВАЗ 2109 модели 37.3701
17 датчик контрольной лампы давления масла
18 концевой переключатель карбюратора
19 свечи поджига
20 электромагнитный клапан карбюратора
21 подкапотный светильник
22 датчик-распределитель зажигания ВАЗ 2109
23 БУ электромагнитным клапаном
24 моторедуктор дворников ветрового стекла
25 соленоид поджигания
26 стартер
27 коммутатор
28 реле включения стартера
29 измеритель указания ТОЖ
30 сенсор уровня тормозной жидкости
31 выключатель света заднего хода
32 источник электричества
33 релюшка подключения противотуманок
34 измеритель уровня ОЖ
35 соединительный блок
36 включатель контрольки ручника
37 переключатель стоп-сигнала
38 эбу блокировкой замков дверей
39 прикуриватель
40 лампочка бордачка
41 электродвигатель вентилятора печки
42 добавочный резистор электродвигателя печки
43 включатель вентилятора печки
44 лампочка подсветки рычагов печки
45 моторедукторы электрических стеклоподъемников передних дверей
46 моторедукторы блокировки замков передних дверей
47 моторедукторы блокировки замков задних дверей
48 включатель дворников фар
49 переключатель электростеклоподъемника правой передней двери
50 включатель зажигания
51 переключатель электростеклоподъемника левой передней двери
52 релюшка зажигания
53 колодки для подключения к элементам прогрева передних сидений
54 включатель подогрева правого переднего сидения
55 переключатель обогрева левого переднего сидения
56 релюшка подключения подогрева передних сидений
57 предохранитель цепи прогрева передних сидений
58 включатель освещения приборов
59 подрулевой включатель
60 контролька подключения подогрева заднего стекла
61 переключатель разогрева заднего стекла
62 контрольная лампочка подключения противотуманок
63 переключатель противотуманок

Задняя половина

Номер позиции на схеме Расшифровка позиции
64 индикатор подключения задней противотуманки
65 переключатель заднего противотуманного светильника
66 боковые поворотники
67 включатель светильника на стойках задних дверей (на ВАЗ-21083 — не ставится)
68 переключатель лампочки на стойках передних дверей
69 лампочка индивидуального освещения салона
70 светильник
71 переключатель габаритов
72 комбинация приборов
73 переключатель контрольки воздушной заслонки карбюратора*
74 включатель аварийки
75 контролька подключения аварийки
76 колодка для подсоединения к маршрутному компьютеру
77 задние светильники
78 элемент обогрева заднего стекла
79 моторедуктор дворников заднего стекла (на ВАЗ-21099 не ставится)
80 колодки для включения к дополнительному стоп-сигналу
81 лампочки освещения номера
82 измеритель указателя уровня и резерва топлива
А задних светильников (нумерация выводов по порядку сверху вниз)
Б блок-фара, очистителей фар и заднего стекла
В моторедукторов электростеклопоъемников и моторедукторов блокировки замков дверей
Г светильник салона
Д монтажного блока, комбинации приборов, выключателя зажигания, дворников ветрового стекла, и блока управления блокировки замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный)
Е датчика-распределителя зажигания
Ж измерителя уровня топлива
З коммутатора и блока управления электромагнитным дросселем карбюратора

*Не устанавливается на автомобилях , оснащенных карбюратором с полуавтоматическим пусковым устройством .

Советы для автомобилистов

В современных российских условиях движения на легковом автомобиле ВАЗ-2109, габаритные огни должны быть в рабочем состоянии не зависимо от условий видимости на дороге. Ведь при включении света фар перед началом движения, что является обязанностью водителя, согласно Правил дорожного движения, габаритные огни также будут включены, потому что так устроена схема электрооборудования автомобиля.

Читать дальше: Штраф за не ту полосу

На старых автомобилях, а «девятки» относятся именно к ним, возможны проблемы с проводкой из-за разрушения изоляции проводов, что приводит к короткому замыканию. Это особенно касается тех мест, где жгут или лента (идёт к задним фонарям), на которую наклеены провода, имеет перегибы. Ну, а оголённые провода со временем приводят к короткому замыканию, в результате которого перегорают предохранители.

Семи с половиной амперных предохранителей, защищающих электрическую цепь габаритных огней ВАЗ-2109 два. Первый, F10, кроме передних и левого заднего габаритных огней, защищает ещё и электрические цепи освещения комбинации приборов, освещение приборной панели, номерного знака и прикуривателя, а второй, F11, работает только на габарит правого заднего фонаря. Перегорание предохранителя F10 определяется очень легко, так как в этом случае погаснет вся подсветка передней панели. А для того чтобы выяснить цел ли предохранитель F11, придётся открывать капот и крышку «чёрного ящика» (монтажного блока).

Если предохранители целы, а габариты не горят, то в монтажном блоке нужно проверить ещё и реле исправности ламп К4, которое имеет обозначение на его верхней части в виде круга перечёркнутого знаком умножения. Иногда, вместо этого реле, стоят просто перемычки, которые были поставлены предыдущим хозяином этого автомобиля. Не будут габариты гореть и при выходе из строя переключателя.

Можно считать неудачным и место расположения монтажного блока, так как в случае загрязнения сточного отверстия (обычно осенью, попадающими туда листьями), вода с лобового стекла скапливается на дне и при не герметичности резинового чехла закрывающего штекерный разъём в нижней части монтажного блока окисляет контакты. От этой воды страдает и монтажная плата этого блока. В случае обнаружения такой неисправности приходится снимать монтажный блок, нижний край платы покрывать лаком, а контакты разъёма зачищать, ну и постоянно следить за состоянием дренажного отверстия, чтобы эта неисправность больше не повторялась.

Неисправности задних габаритных огней случаются чаще, чем передних. Это связано с тем, что теряется контакт лампы габарита с гибкой платой, через которую подаётся напряжение на все лампы задних фонарей от колодки, к которой подходит пучок проводов. Из-за не герметичности заднего фонаря на гибкой плате появляется пыль, а при попадании на неё воды, пыль становиться мокрой, что приводит к перегоранию дорожки гибкой платы, по которой идёт питание от колодки на лампу габаритного огня.

Дополнительные схемы ВАЗ 2109

На этой странице представлена цветная, качественная, внутренняя, электрическая схема блока предохранителей автомобиля ВАЗ 2109 модели 17.3722. На ней четко видны релюшки с своими внутренними схемами. Здесь также изображены штепсельные разъемы с обозначением их номера и номеров клеммных разъемов. Номера клеммных разъемов расположены внутри штепсельного разъема, изображенного желтым цветом. Номера штекеров изображены снаружи и имеют обозначение Ш1, Ш2 и так далее. Приведена полная расшифровка обозначений, расположенных на схеме.

Здесь изображена цветная, добротная, электрическая схема монтажного блока авто ВАЗ 2109 марки 2114-3722010-60. На ней представлены реле с внутренними электрическими схемами. На ней также изображены штекеры с обозначением своего номера и номеров клеммника. Номера клеммных контактов находятся внутри штепсельного разъема, представленного желтым цветом. Номера штекеров нанесены снаружи и имеют обозначение Ш1, Ш2 и таму подобное. Под электрической схемой имеется полная расшифровка обозначений, находящихся на ней.

Процесс снятия и подключения

Это самый ответственный участок работы, поскольку:

  1. В подкапотном пространстве расположены все датчики и исполнительные механизмы, информация о работе которых и выводится на панель приборов;
  2. В салоне расположена высокая панель, которая соединена с датчиками подкапотного пространства;
  3. Между ними стальная панель моторного отсека, сквозь которую проложена проводка.

Переподключение блока предохранителей

Самый правильный и надежный вариант – это положить рядом с блоком предохранителей новый, и использовать его как наглядное пособие. А еще лучше – записать это на видео.

Справочно: Но это если рядом будет проложен и новый жгут проводов, а это сделать не удастся, пока не будет демонтирована старая проводка.

  1. Вооружаемся блокнотом и ручкой;
  2. Записываем расположение клемм и проводов.

Совет: Хорошо если в этот момент рядом будет инструкция, чтобы вы понимали, какие именно электрические цепи защищаются конкретным предохранителем.

Замена проводки

Запомнив расположение проводов, и зарисовав их точки подключения, приступаем к замене проводки. Для этого:

  1. Из подкапотного пространства вытаскиваем жгут проводки, идущий в салон;
  2. Вместо него продеваем новый комплект;
  3. Отсоединяем клеммы с датчиков и переподключаем с новыми проводами.

Совет: количество проводов в жгуте проводки достаточно большое. Кроме того, провода разной длины и собраны для удобства в жгуты поменьше. Не рассоединяйте их, т.к. они скомпонованы для большего удобства.

Подключение датчиков и панели

Еще один ответственный этап – это подключение датчиков и исполнительных механизмов. К их числу относятся:

  1. Система зажигания (от замка зажигания, который мы демонтировали – пусковое реле)
  2. Звуковой сигнал;
  3. Электронный тахометр;
  4. Датчик тормозной жидкости;
  5. Датчик температуры;
  6. Датчик уровня топлива.

Внутри салона все провода объединены в клеммные колодки, которыми проводка и подключается к панели приборов. Все предельно просто и не вызовет проблем.

А дальше вам предстоит:

  1. Собрать пластиковые детали панели в единое целое;
  2. Установить новый замок зажигания;
  3. Установить кожух на рулевую колонку;
  4. Проверить работоспособность новой панели.

Причины и действия при поломке

Среди причин поломки задних деталей системы освещения на ВАЗе 21099, 2108 или 2109 самыми распространенными являются:

  • Перегорание лампочки. Случается по причине износа или скачков напряжения и является чуть ли не самой популярной причиной замены фар сзади.
  • Окисление контактов. Происходит из-за плохого качества контакта клемм, протекания электролита, трещин в корпусе аккумулятора.
  • Выход из строя предохранителей. Эта причина поломки обусловлена перепадами напряжения.
  • Поломка датчика заднего хода или обрыв его проводки.
  • Перегорание контактов на пленке фар.
  • Отсутствие на плате «массы».

Для этого вам, скорее всего, придется удалить обивку багажника ВАЗа 2108 или 21099, которая располагается позади фонаря. После этого, сжав фиксаторы (они располагаются по бокам), вам нужно достать панель и открутить лампу, предварительно надавив на нее. Для установки новой задней лампы проделайте обратный процесс.

Замена ламп в задних фонарях Ваз 2109

Для очищения контактов от белого налета, который сопровождает окисление, нужно их зачистить. Для этого демонтируйте блок фары. «Массу» нужно вернуть на ее место, а расположенную рядом проводку протестировать на предмет корректной работы. Сломанные предохранители на ВАЗ 2109 и 21099 найти нетрудно — их схема обычно представлена на крышке блока.

Когда прекращает работу выключатель фар авто, к нему можно подобраться через моторный отдел или снизу машины. Диагностировать поломку этого компонента системы освещения можно следующим образом:

  • завести ВАЗ 21099 и переключить его на заднюю передачу;
  • замкнуть контакты. Задние фонари должны при этом загореться;
  • проверить мультиметром наличие замыкания контактов при включении выключателя задних фар, предварительно вынув выключатель;
  • удостовериться в надежности спаивания контактов, собрать выключатель и снова проверить его работу. Если наблюдается нормальное замыкание, поставить его на место.

Строение замка зажигания авто

  1. Запорный стержень
  2. Корпус
  3. Валик
  4. Контактный диск
  5. Контактная втулка
  6. Колодка
  7. Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Неисправности электрики Ваз 2109 и их устранение

Панель приборов и ее схема

Частой проблемой, связанной на Ваз 2109 с электрикой, является комбинация приборов. Встроена она в торпедо со стороны водителя и включает в себя систему приборов, которые следят за текущим состоянием автомобиля. Это могут быть такие приборы, как датчик давления масла, датчик оборотов двигателя или просто ряд контрольных лампочек.

Ваз 21093 неисправности электрооборудования

Указатели

  • Если не работает указатель температуры и уровня топлива, то причиной может стать, как неисправность самих лампочек или датчиков, так и обрыв в цепи питания.
  • Лечение: прозвон всей цепи и проверка предохранителей. Если не помогло, то проверка работоспособности приборов и датчиков, с последующей их заменой.

Стрелка топливного бака

  • Случается и так, что вы только заправились в АЗС, но стрелка указателя возвращается к началу шкалы.
  • Проверяем, не был ли сбит ограничитель поплавка. Бывает и так, что он неправильно установлен либо отрегулирован (ограничитель).
  • Снимаем датчик и поводим повторную регулировку.
  • Если эта самая стрелка постоянно скачет и в конце падает до отметки нуля, проблема в слабом контакте резистора. Может быть здесь и другая причина: обрыв в резисторе.
  • Лечение: заменяем регулятор уровня топлива на новый.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
