Как поменять пробку на блоке ваз 2109

Замена ГРМ на ВАЗ 2109

Как уже было сказано выше, ремень ГРМ имеет ограниченный срок службы. На одних машинах заявленный срок службы оригинального изделия может быть больше, на других меньше. В случае с ВАЗ ремень ходит, в среднем, около 50-60 тыс. км. или 4-5 лет

При этом важно помнить, что он может прийти в негодность раньше по ряду причин (попадание масла или технических жидкостей, растяжение, расслоение, растрескивание и т.д.). Так или иначе, менять ремень ГРМ ВАЗ 2109 нужно как по пробегу или по времени, так и в случае появления дефектов

Сам ремень фактически является резиновым ободом с зубчатой внутренней стороной и необходим для синхронизации работы

коленчатого

и

распределительного вала

. Также указанный ремень на ВАЗ и многих других авто выступает в качестве привода

водяного насоса

, маслонасоса и т.д.

При этом ошибочно полагать, что деталь имеет большой ресурс. Если просто, это расходник, который нужно регулярно менять

Давайте рассмотрим, как выполняется замена и на что обращать внимание

Другие параметры VAZ 2109:

VAZ 2109 2006 – подробные размеры
VAZ 2109 2014 – подробные размеры
Кузова vaz 2109 – подробные размеры
Цилиндры VAZ 2109 – подробные размеры
Длина max (мм) Минимальная габаритная длина автомобиля для разных модификаций VAZ 2109 Измеряется в миллиметрах (мм) Модификаций Количество модификаций модели в нашей базе
(Общий вид) 4006 (мм) 4174 (мм) 7
Параметры кузовов VAZ 2109
Параметр Параметр кузова

Предостережение: приведенные выше данные являются официальными цифрами производителя, однако следует учитывать, что информация является справочной, и не гарантирует однозначной точности.

Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099

В системе имеется регулятор давления тормозной жидкости ограничивающий ее поступление в задние тормозные механизмы при недостаточной нагрузке на заднюю ось, тем самым предотвращая блокировку задних колес и занос задней оси при резком торможении.

Элементы рабочей тормозной системы

1. Тормозной механизм заднего левого колеса. 2. Тормозной шланг. 3. Тормозная трубка. 4. Тормозной механизм переднего левого колеса (суппорт). 5. Тормозной шланг. 6. Тормозная трубка. 7. Главный тормозной цилиндр. 8. Тормозной механизм переднего правого колеса (суппорт). 9. Тормозной шланг. 10. Тормозная трубка. 11. Бачок главного тормозного цилиндра. 12. Вакуумный усилитель. 13. Педаль тормоза. 14. Тормозная трубка. 15. Тормозной шланг. 16. Тормозной механизм заднего правого колеса. 17. Регулятор давления жидкости в тормозных механизмах задних колес. 18. Рычаг регулятора давления.

Примечания и дополнения

— Помимо рабочей тормозной системы на автомобилях ВАЗ 2108, 2109, 21099 имеется стояночная тормозная система («ручник»).

Источник

Почему покупают 21085112094 Заглушка отверстия задней стойки 2108-5112094 БРТ у нас:

«Автолюбитель» — крупнейший автомобильный супермаркет на Юге Кузбасса. Он открыт в 1987 году и с тех пор является центром автомобильной торговли в городе Новокузнецке. Являемся поставщиком товарной марки БРТ на территории Новокузнецка, Кемеровской области РФ, у нас несколько складов по наличию и имеем запчасти на редкие автомобили и готовы дать хорошую цену на Заглушка отверстия задней стойки 2108-5112094 21085112094 бренда БРТ.

На все детали бренда БРТ предоставляется гарантия.

Цена на 21085112094 Заглушка отверстия задней стойки 2108-5112094 :

Получить цену на оригинальную или аналоговую запчасть Заглушка отверстия задней стойки 2108-5112094 , и знать лучший срок доставки, которая будет удобна для вас, можно позвонив нашему менеджеру. Наши продавцы-консультанты всегда рады видеть Вас и всегда готовы оказать Вам квалифицированную услугу.

Или отправить VIN-запрос на нашем ресурсе и менеджер вам сам перезвонит.

Как заказать БРТ 21085112094:

1. Определиться со сроками, выбрать количество и добавить Заглушка отверстия задней стойки 2108-5112094 в корзину.

2. Оформить заказ, выбрать тип получения товара и тип оплаты.

3. Если товар в наличии — Вы можете буквально сразу получить свой товар в нашей точке выдачи.

Источник

Подготовительные операции

Для начала следует обеспечить рабочее место необходимой оснасткой. Это будет доступный набор, в который войдут:

  • рожковые ключи;
  • крестовая и обыкновенная отвертка;
  • удлинитель для торцевого ключа и сам ключ;
  • обтирочный материал;
  • маркер или фломастер;
  • два бруска для упора крышки.

Перестановка двери багажного отделения автомобиля операция, связанная с физическими усилиями и точностью монтажа, поэтому для работы нужно найти помощника. Неточное выполнение монтажа приведёт к проблемам с замочным механизмом и излишним шумовым эффектам при езде.

Лучшим вариантом станет замена узла в специализированной мастерской, где есть все необходимые инструменты и навык выполнения операции. Вдобавок специалисты при установке заменят все необходимые крепёжные детали, и дверь будет установлена надёжно.

Необходимо также знать, что даже незначительная деформация снимаемых узлов и деталей может вызвать затруднения при установке в обратном порядке. Поэтому необходимо иметь в запасе ремкомплект.

Замена прокладки клапанной крышки двигателя ВАЗ 2108, 2109, 21099

Выполнить такую работу придется, например, если появилась течь масла под крышку. А так же рекомендуется это делать при каждом снятии клапанной крышки во время ремонта двигателя автомобиля.

Необходимые инструменты приспособления и запчасти

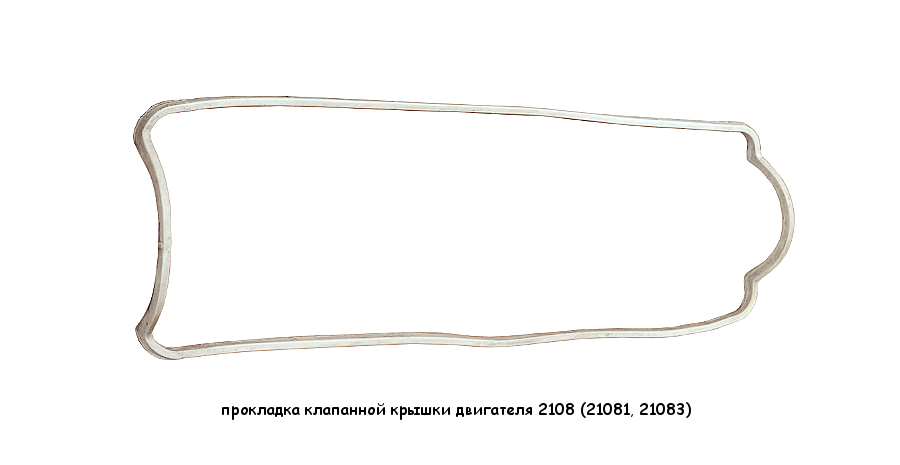

— Новая прокладка клапанной крышки двигателя 21083 (21081, 2108)

Подготовительные работы

— Снимаем корпус воздушного фильтра двигателя автомобиля

— Протираем клапанную крышку двигателя тряпкой, удаляя загрязнение

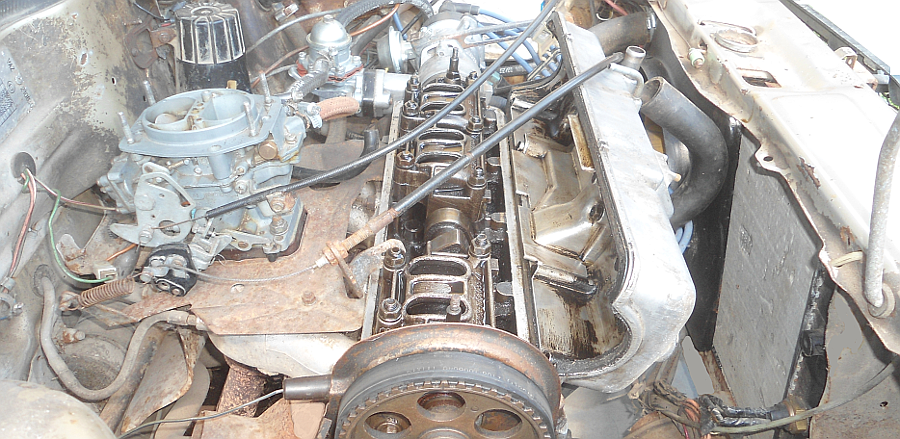

— Снимаем клапанную крышку двигателя

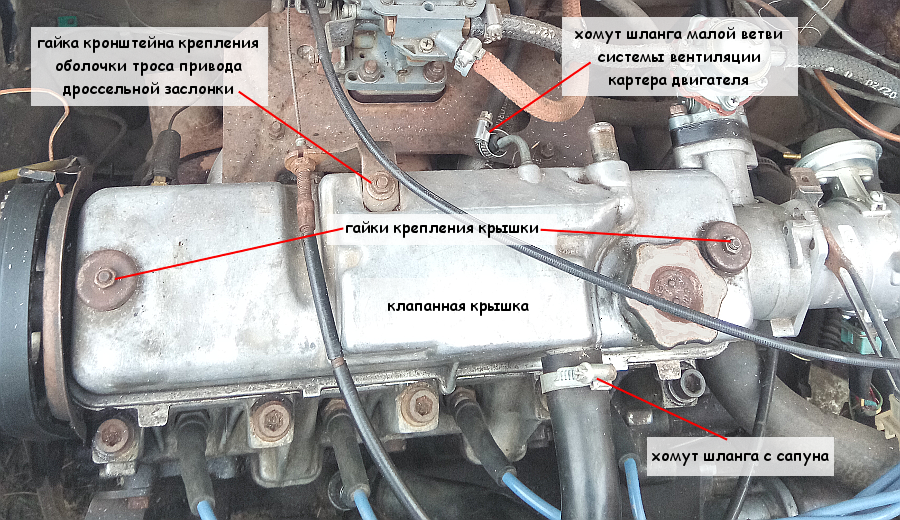

Для этого ключом на «10» отворачиваем гайку крепления кронштейна привода дроссельной заслонки карбюратора и отводим его в сторону.

Отсоединяем два шланга системы вентиляции картера двигателя от штуцеров клапанной крышки. Необходимо крестовой отверткой ослабить затяжку их хомутов и стянуть шланги немного проворачивая их вправо-влево.

Ключом или головкой на «10» откручиваем две гайки крепления клапанной крышки. Снимаем гайки, большие шайбы под ними и резиновые втулки.

Снимаем клапанную крышку двигателя подняв ее вверх. Если поднять с первой попытки не удается (прикипел герметик), поддеваем ее отверткой и повторяем снятие.

— Извлекаем прокладку клапанной крышки

На двигателях 21083, 21081, 2108 эта прокладка установлена в паз по кромке крышки. Выдергиваем ее оттуда. Если с первой попытки не удается (возможно прокладка и паз под нее были смазаны герметиком), поддеваем ее шлицевой отверткой.

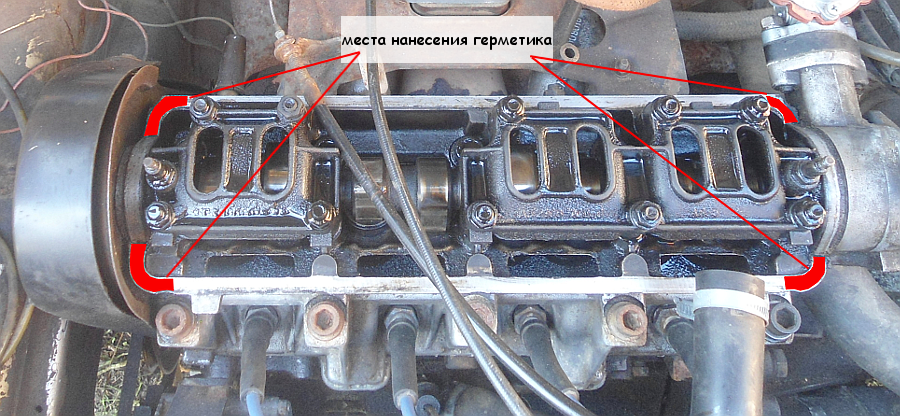

— Очищаем паз под прокладку и привалочные поверхности головки блока

Для прочистки можно использовать бензин в качестве растворителя, металлическую щетку и ветошь. Даже если вся прокладка не смазывалась герметиком, он все равно наносится под ее края согласно инструкции по сборке двигателя 21083, 21081, 2108. Поэтому тщательно удаляем его остатки с прокладки и привалочной поверхности головки блока, чтобы потом избежать потери герметичности.

— Устанавливаем новую прокладку в паз крышки

Прокладку можно уложить в паз только в одном положении так как она фигурная. На углы привалочной поверхности головки блока под клапанную крышку наносим немного маслостойкого герметика. Толщина слоя должна быть менее 1 мм. Саму прокладку смазывать не нужно.

— Устанавливаем клапанную крышку на головку двигателя автомобиля

Во время установки придерживаем прокладку чтобы она не выпала и не завернулась или прищемилась. Бывали случаи, когда из-за неаккуратной установки прокладка заминалась с задней части крышки и от туда гнало масло прямо на коллектор.

Устанавливаем резиновые втулки и шайбы на шпильки крепления крышки. Затягиваем гайки. Момент затяжки не большой, просто до упора.

Примечания и дополнения

— Попутно с заменой прокладки клапанной крышки имеет смысл прочистить установленный в ней маслооделитель, так как он может быть причиной повышения давления картерных газов в двигателе, сопровождающегося выдавливанием моторного масла под сальники и уплотнители (в частности по прокладку клапанной крышки).

Источник

Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

Передние амортизаторы ВАЗ 2108 и 2109

Передние амортизаторы ВАЗов 2108, 2109 имеют разделения на правый/левый. Существует заблуждение, что их конструкция неразборная. На самом же деле даже в официальных мануалах описана краткая инструкция по их разборке. Для этого нужно лишь молотком и зубилом выбить опору буфера сжатия, а потом специальным ключом открутить гайку. Поэтому можно приобрести как цельную переднюю стойку так и лишь отдельно вкладыш, дабы поменять непосредственно сам амортизатор. Поставив при этом не стандарт, а деталь пожоще и с лучшими техническими характеристиками.

Если судить о качестве оригинальных, конкретно передних амортизаторов, то они слишком мягкие (как и все гидравлические стойки от СААЗ). Это особенно чувствуется на передних колесах.

Размеры передних амортизаторов на ВАЗ 2108—2109
Артикул Диаметр штока, мм Диаметр корпуса, мм Высота корпуса (без учета штока), мм Ход штока, мм Цена, руб.
21080290540303 – левый; 21080290540203 – правый; 22 52 360 192 2100

Так как амортизаторы разборные, то вместо стойки в сборе можно купить отдельно вкладыши — картриджи. 21082905002 – левый, 21082905003 – правый.

Аналоги передних амортизаторов для ВАЗ 2108—2109

Заменители амортизаторов на Самарах по традиции имеют спрос повыше. Тому способствует и постоянное понижение качества оригиналов, и их чрезмерная мягкость.

Производитель Артикул Цена, руб.
SS20 SS20102 (компл. 2 шт) 5600
Hola S426 – прав.; S425 – лев.; 2000
Fenox A61547C1 – прав.; A61546C1 – лев.; 1600

Также пользуются популярностью и аналоги оригинальных вкладышей. Наиболее популярные представлены ниже в таблице. Не разделяются на правый и левый.

Производитель Артикул Цена, руб.
KYB 665059 1900
Bilstein 21-030550 1700

Прочистка топливного бака автомобилей ВАЗ 2108, 2109, 21099

При возникновении таких неисправностей в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 как неустойчивый холостой ход, провал при нажатии на педаль газа, падение мощности и приемистости и пр

следует обратить внимание на чистоту топливных магистралей и чистоту топливного бака автомобиля. Наличие в них засорений и загрязнений зачастую приводит к нарушению подачи топлива в карбюратор и далее в двигатель с последующим возникновением перечисленных выше последствий

Подготовительные работы

Работы по прочистке стоит проводить в хорошо освещенном помещении или на улице. Заранее, стоит обзавестись фонариком, ибо придется заглядывать во внутрь топливного бака, чтобы убедится в его чистоте.

— Перед прочисткой следует слить топливо из бака.

Топливный бак автомобилей ВАЗ 2108, 2109, 21099 не имеет сливного отверстия, поэтому слив топлива из него возможен только через шланг, либо после снятия бака с автомобиля.

— Поднимаем заднее сиденье в салоне автомобиля.

Под ним в кузове сделан лючок для доступа к топливозаборнику топливного бака. Снимаем его, отвернув крепящие его саморезы.

— Снимаем топливные шланги (главной магистрали и обратки).

Для этого ослабляем их хомуты и сдвигаем их со штуцеров на топливозаборнике. Следует отметить, что посадка их на штуцерах очень тугая. Поэтому при снятии лучше всего помогать себе рожковым ключом на 10 мм.

— Отсоединяем колодку проводов датчика уровня топлива от топливозаборника.

— Снимаем топливозаборник.

Отворачиваем шесть гаек крепления ключом на 7 мм и вынимаем его из топливного бака.

Перед нами отверстие для доступа к внутренней полости топливного бака автомобиля. Начинаем чистить.

— Протираем бензобак изнутри

Берем кусок ветоши, насаживаем на отрезок стальной проволоки и получившимся приспособлением протираем внутренние поверхности топливного бака.

В основном отложения скапливаются на его дне. Зачастую можно увидеть красноватые илистые отложения – последствие применения некачественного бензина с присадками.

— Промываем бензобак растворителем

Заливаем в бак бутылку ацетона (0.5 – 1.0 литра).

Выжидаем некоторое время. Можно даже покачать машину из стороны в сторону – взболтать ацетон и дать ему проникнуть во все уголки и размягчить грязь.

Опять протираем бак ветошью.

— Промываем топливный бак бензином

Заливаем в бак пол-литра — литр бензина. Взбалтываем.

Снова протираем ветошью. Осматриваем полученный результат. При необходимости операцию повторяем.

Собираем все в обратной последовательности.

Примечания и дополнения

— Не стоит ограничиваться прочисткой одного лишь топливного бака. Следует также прочистить топливные магистрали, сетчатые фильтры в карбюраторе и на топливозаборнике, заменить фильтр тонкой очистки топлива.

— Перед установкой топливозаборника обратно в бак следует прочистить его сетчатый фильтр. Для этого снимаем его с топливозаборника, тщательно прочищаем зубной щеткой, смоченной в ацетоне. Промываем бензином. Продуваем сжатым воздухом и ставим обратно.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS , в Одноклассниках — Twokarburators OK и в Яндекс Дзен — Twokarburators DZ

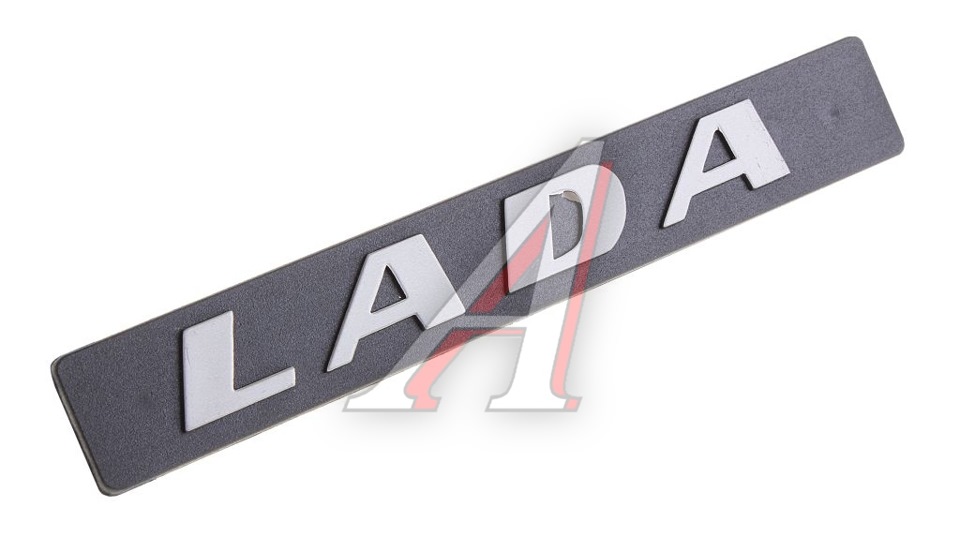

Обзор шильдиков ВАЗ-2108

В этот раз мы пройдемся по шильдикам — так называемому орнаменту. Это таблички с указанием названия, модели и модификации.

Итак, восьмерочная геральдика задней двери:

С левым шильдиком всё просто и понятно — на версии для внутреннего рынка «ЛАДА», экспортный вариант — «LADA»

Верхний правый — «СПУТНИК» и «SAMARA», соответственно

Теперь пройдемся по нижнему правому, который указывал на объем двигателя и комплектацию ВАЗ-2108.

Начинаем с первого.

«1300» обозначал обычную «восьмерку» в комплектации «норма» или «стандарт»

«1300 s» встречался на машинах выпуска после 1989 года. Как на экспортных, так и на обычных. Как правило, это были автомобили с правым зеркалом, гидрокорректором фар, очистителем и омывателем заднего стекла и пятиступенчатой коробкой передач.

«1100» встречался на дойчеладовских «HANSEAT» с двигателем ВАЗ-21081 объемом 1,1 л

Видимо, по аналогии с «1300s». Живьем на машине я такой не встречал.

«1500» встречался на ранних ВАЗ-21083 и ВАЗ-21093

1500 s — распространённый шильдик на 083/093/099 девяностых годов выпуска.

1500 L — встречался на высокопанельных восьмерках конца 90-х с карбюраторным двигателем 21083

1500 I — как нетрудно догадаться, такой шильдик устанавливался на «восьмерку» с двигателем 2111.

Теперь по поводу мифов. Серийно с конвейера ВАЗа «восьмерки» с двигателями большего рабочего объема (1,6/1,7 л) не сходили. Соответственно, шильды «1600» и «1700i», которые в виде народного творчества иногда встречаются на машинах, к заводскому исполнению отношения не имеют.

Баловались тюнингом шильдиков и западные дилеры.

Все забугорные шильды в рамках нынешнего экскурса в историю рассматривать не будем, но пару картинок покажу.

История автомобиля

Под завершение 1980-х, «АВТОВАЗ» принял постановление заполнить пустующую нишу комфортных и универсальных семейных моделей автомобилем ВАЗ-2109. То, что появился дебютный отечественный массовый переднеприводный автомобиль у Волжского автомобильного предприятия, было значительным событием не только для «волжан», но и для всей советской автомобильной промышленности.

Немного символично, но старт производства «восьмерки» пришелся на знаменательное событие, которое отмечалось осенью 1984 года – 60-летие автомобильной промышленности Союза Советских Социалистических Республик. По прошествии двух лет первоначальный конвейер автозавода в Тольятти выпустил опытно-промышленную партию из 159 моделей «девятки».

Новый вариант «зубила» унаследовал все технические новшества от старшей модели и смог мгновенно добиться уважения любителей авто. Среди всех моментов, главнейшим было «рациональное» число дверей. Однако невзирая на это, в серийное производство попал трехдверный вариант. Возникает логичный вопрос, почему?

Потому что в государстве, где личный транспорт считался изыском, а счастливые владельцы автомобилей ощущали на себе транспортные трудности их сородичей и друзей, запросам водителей в большей степени соответствовал стандартный 3-объемный вариант седан. В течение продолжительного времени все советские машины серийного производства производились как раз в таком кузове.

Более продуктивные универсалы, которые выпускались в малых количествах, начали продавать лишь под конец 1960-х годов, и они считались большим дефицитом. О прочих версиях кузова не было и слова: директора автомобильных предприятий даже не рисковали проводить эксперименты, объективно считая, что эти программы не будут положительно встречены «в верхах».

Но в случае с «восьмеркой» все получилось в обратном порядке. В завершение 1970-х годов вся Европа была буквально захлестнута модой на хэтчбеки. Руководители автозавода в Тольятти, желая соответствовать современным тенденциям, во время проектировки новой модельной серии решили внести в нее, кроме штатного седана и принципиально свежие для советского промышленного оборота 3- и 5-дверные хэтчбеки.

Выход на заграничный рынок новой машины, спроектированной с нормами мировых направлений, должен был усилить экспортные места ВАЗа. В министерстве автомобильной промышленности пыл инженерного состава из Тольятти немного охладили, рассчитав невозможность финансирование постановки на конвейерную сборку всех 3 версий.

В реальности можно было освободить только одну линию заводского конвейера для сборки 2-х стандартизировавшихся модификаций. В роли тех самых «счастливчиков», как выяснилось, были хэтчбек, которые имели очень много общих кузовных элементов. В роли базовой версии решили выбрать более дешевую трехдверную машину, а через пару лет, к ней «пришла на помощь» пятидверка.

Версию в кузове седан (ВАЗ-21099) получилось внедрить в серийное производство только под конец 1990 года. Хотя именно эта задержка в некотором смысле пошла на пользу самому предприятию, так как при появлении седана ощущалась бы острая конкуренция с версией хэтчбек, что никак не входило в планы руководства Волжского автомобильного завода.

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными “литыми” дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму “Нивы”, на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 “Нива”.

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией “девятки”. Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

ВАЗ 2109 | Доступ к заливной горловине топливного бака

  1. Для отпирания крышки люка заливной горловины следует нажать на расположенный под водительским подлокотником кнопочный выключатель отпускания защелки ее замка. Защелкивание замка происходит автоматически при закрывании крышки.
  1. Заливная горловина топливного бака автомобиля закрывается оборудованной правой резьбой и храповым стопором пробкой.
  1. Открутив пробку, закрепите ее в специальном кронштейне на обратной стороне крышки лючка.
  1. Затягивание пробки должно производиться до срабатывания трещотки храпового механизма.
  • Помните, что бензин является в высшей степени огнеопасной жидкостью! Ни в коем случае не курите на территории АЗС, заправку производите с выключенным двигателем!
  • Не забывайте, что бензин относится к числу канцерогенных веществ, т.е., веществ, способствующих развитию рака! Старайтесь не допускать попадания топлива на открытые участки тела, пользуйтесь резиновыми защитными перчатками, при случайном непредвиденным контакте с горючим тщательно промывайте руки теплой водой с мылом.
  • Топливные испарения в баке могут находиться под давлением, при открывании пробки сначала медленно ее ослабьте, — окончательное снятие пробки может производиться только после полного прекращения шипения!
  • Во избежание разбрызгивания топлива заправку производите до автоматического отстреливания пистолета колонки!
  • При замене используйте только пробки фирменного исполнения, оборудованные специальным предохранительным клапаном! Использование пробки неправильного типа чревато самыми серьезными последствиями и, кроме того, может привести к срабатыванию контрольной лампы отказов MIL (см. Оборудование автомобиля, расположение приборов и органов управления)!
  • Ни в коем случае не заливайте бензин в корпус дросселя с целью осуществления запуска двигателя!
  • Неплотное затягивание пробки заливной горловины может приводить к срабатыванию контрольной лампы отказов MIL (см. Оборудование автомобиля, расположение приборов и органов управления)!
  • Попавшее на лакокрасочное покрытие кузовных элементов топливо немедленно протирайте сухой ветошью!

Повреждения кузова при различных видах столкновения автомобиля

Фронтальное столкновение автомобиля произошло в переднюю часть кузова в зоне левого переднего крыла, лонжерона и фары Удар нанесен в переднюю часть кузова автомобиля под углом 40 — 45° Удар произведен сбоку в переднюю часть кузова автомобиля в зоне сопряжения передней панели с передней частью лонжерона и левого крыла Удар сбоку в переднюю стойку кузова автомобиля с левой стороны
Разрушительные повреждения нанесены панели передка, крыльям, капоту, брызговикам, передним лонжеронам, раме ветрового окна и крыши. Разрушительные повреждения получат передние крылья, капот, панель передка, брызговик, передние лонжероны. Восстановить базовые точки передней части кузова можно только правкой на стенде. Разрушительные повреждения получат оба передних крыла, панель передка, брызговики, лонжероны, капот. Значительно деформируются левая передняя стойка, рама ветрового окна, крыша, пол и лонжероны переднего пола, панель передка, капот, крылья, брызговики и передние лонжероны.
Кроме того, в момент удара происходит невидимая деформация в передних, центральных и задних стойках с обеих сторон, в передней и задней левых дверях, в левом заднем крыле и даже в задней панели багажника. При этом необходимо и восстановление размеров по проемам передних дверей и координат передних и центральных стоек, так как силовые нагрузки передались через передние двери на передние и центральные стойки кузова и воздействовали сжимающими усилиями на порог и верхнюю часть боковины кузова. Растягивающие усилия нарушат проем левой передней двери. Сжимающие усилия вызовут деформацию в проеме правой двери и в боковине левой передней двери. Стойки передние и центральные при этом также получат значительные силовые перегрузки и будут иметь отклонения от своего первоначального положения. При таком соударении передок кузова автомобиля «уйдет» влево, порог и верхняя часть правой боковины воспримут растягивающие нагрузки, центральные и задние стойки — сжимающие усилия, а брызговик правый «отойдет» от передней стойки.

Интересное видео о том, как проводится правка деталей кузова Ваз 2109

Технология кузовного ремонта подразумевает полное восстановление изначального состояния машины путем отбраковывания «мертвых» деталей с последующей их заменой. В некоторых случаях, если повреждения небольшие, уместна будет тщательная дефектовка.

Неплохо помогает измерение геометрии кузова. Современные методики проведения такой процедуры бывают разные: с помощью лазера, шаблонные методы, механические на стапеле и др. Обо всех способах подробно можно прочитать в наших статьях.

Кузовные детали на ваз 2109

Зная особенности деталей Ваз 2109, владелец автомобиля получает возможность своими руками заменить деталь или же после визуального осмотра провести анализ и решить, какие детали ему нужно заменить или отремонтировать по инструкции.

Геометрия и контрольные точки

Владельцам «девятки» никак не обойтись без знания контрольных точек и геометрии кузова, если они в дальнейшем намерены будут самостоятельно ремонтировать или тюнинговать кузов

Кроме того, очень важно знать это, когда покупаешь автомобиль, и надо грамотно проверить кузов

Чаще всего проверяются следующие геометрические размеры кузова Ваз 2109:

  • Диагональ рамы лобового стекла, отмеченная на фото, как А. Она должна быть равна 1270 мм (плюс/минус 4 мм);
  • Дистанция между серединой верхнего бруса рамы лобового стекла и серединой нижнего бруса, отмеченная на фото Б, должна равняться 550 мм (плюс/минус 2 мм);
  • Диагональ капота, отмеченная на фото, как В, должна быть равна 1400 мм (плюс/минус 5 мм);
  • Длинная диагональ заднего бокового окна, отмеченная на фото, как Г, должна быть равна 555 мм (плюс/минус 2 мм);
  • Короткая диагональ заднего бокового окна, отмеченная на фото, как Д, должна быть равна 380 мм (плюс/минус 2 мм).
  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Датчик массового расхода воздуха (ДМРВ) автомобилей ВАЗ 21083, 21093, 21099

Датчик массового расхода воздуха (ДМРВ, расходомер воздуха) является элементом электронной системы управления двигателем автомобиля (ЭСУД). Вот основные сведения об этом датчике.

Назначение ДМРВ

Датчик массового расхода воздуха предназначен для определения количества воздуха поступающего в цилиндры двигателя автомобиля за определенный промежуток времени (кг/ч).

Устройство датчика массового расхода воздуха

ДМРВ устанавливаемый на автомобилях ВАЗ 21083, 21093, 21099 имеет чувствительный элемент (разной конструкции у датчиков производства GM и BOSСH). У ДМРВ GM это три чувствительных элемента установленных в потоке всасываемого воздуха: один определяет температуру воздуха, два других нагреваются до температуры несколько выше температуры окружающего воздуха. У ДМРВ BOSСH чувствительный элемент – тонкая сетка (мембрана). На сетке располагается нагревательный резистор и два температурных датчика.

Принцип действия датчика массового расхода воздуха

При работе двигателя воздух, проходящий через ДМРВ, охлаждает нагретый до определенного значения чувствительный элемент. Системе требуется некоторое увеличение мощности для поддержания чувствительного элемента в заданных температурных рамках. Контроллер (блок управления, ЭБУ) измеряет эту электрическую мощность и по величине ее изменения рассчитывает количество воздуха поступающего в цилиндры двигателя (масса воздуха в определенный период времени). Далее, в соответствии с этим показателем, а также показаниями с датчика положения коленчатого вала (обороты двигателя в настоящий момент), он рассчитывает количество впрыскиваемого топлива необходимое для создания оптимальной топливно-воздушной смеси на разных режимах работы двигателя (изменяет длительность открытия форсунок) и выставляет необходимый угол опережения зажигания.

Сигнал датчика массового расхода воздуха это напряжение постоянного тока меняющееся в диапазоне от 4 до 6 В у ДМРВ GM, 1 – 5 В у ДМРВ BOSСH. На ДМРВ BOSСH имеется датчик температуры, показания которого контроллер также учитывает при определении величины впрыска.

Неисправности ДМРВ

Признаками неисправного датчика расхода воздуха являются проблемы с запуском прогретого двигателя (двигатель запускается и глохнет), «провалы» и «рывки» при нажатии на педаль «газа», потеря мощности и приемистости двигателя, повышение расхода топлива, неустойчивый ХХ. Выйти из строя может сам датчик (возможно из-за загрязнения и замасливания чувствительных элементов) или провода, ведущие к нему, что необходимо учитывать при выявлении неисправности. Помимо этого «подсос» не учитываемого воздуха во впускной тракт после датчика может привести к возникновению аналогичных проблем в работе двигателя (так как топливная смесь при этом обедняется).

При отказе ДМРВ контроллер переводит систему управления двигателя на резервный режим. В этом случае на щитке приборов загорается лампочка «Проверь двигатель», в ОЗУ записывается код неисправности. Регулятор холостого хода устанавливается в 120 шагов (повышенные обороты холостого хода). При расчете топливоподачи в такой ситуации контроллер пользуется показаниями с датчика положения дроссельной заслонки и рассчитанных оборотов двигателя. Расход топлива на резервном режиме возрастает.

В ряде случаев, восстановить работоспособность ДМРВ, можно проведя его прочистку жидкостью для очистки карбюраторов (актуально, на двигателях с большим пробегом, изношенной ЦПГ, забитой системой вентиляции картера) с сопутствующей заменой воздушного фильтра двигателя.

Применяемость ДМРВ на автомобилях ВАЗ 21083, 21093, 21099

На инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099 применяются два вида датчиков массового расхода воздуха: GM и BOSСH. Они не взаимозаменяемы.

ДМРВ GM: 2112-1130010, 2112-1130010-01 (контроллеры Январь 4.1, GM ISFI-2S (2111-1411020-10 (20, 21)).

ДМРВ BOSСH:

21083-1130010-01 (контроллер BOSСH M1.5.4);

21083-1130010-10 (контроллеры BOSСH M1.5.4, MP7.0H, M1.5.4N, M7.0H, VS5.1, Январь 5.1, 5.1.1, 5.1.2).

Примечания и дополнения

— В ряде случаев, при отказе ДМРВ и нежелании двигателя запускаться, можно снять с датчика фишку с проводами и запустить двигатель с отключенным ДМРВ. ЭСУД перейдет на резервный режим работы и двигатель станет работать. Обороты холостого хода на резервном режиме будут держаться в пределах 2000 об/мин.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

С чем связаны повреждения кузова «девятки»

Бытует мнение, что советские автомобили оснащены «неубиваемым» кузовом. Стопроцентно утверждать это нельзя, но и опровергать такое заявление тоже неправильно. Действительно, кузов Ваз 2109, схема которого представлена в статье, сделан на славу, но со временем любому качеству придет конец.

В ремонте нуждаются практически все кузова автомобилей старше 5-7 лет. И ничего удивительного в этом нет. Условия жизни последних лет, огромное количество вредных веществ, общее ухудшение экологии – все это не может сказываться положительно. Немало вреда приносят и непростые, чуть ли не экстремальные современные условия эксплуатации.

В итоге состояние металлической поверхности приходит в плачевный вид, ДВС и детали отправляют на разборку, а вместо изношенного, но близкого сердцу автомобиля, занимает место новый автокар. Всего этого можно избежать, если знать особенности схемы кузова, разбираться в тонкостях и своевременно проводить профилактические работы.

Практические аспекты кузова Ваз 2109

Кузов Ваз 2109 был спроектирован по типу хэтчбек, революционной инновацией стал багажный отсек, который позволил увеличить вместительность практически в два раза. При этом расход топлива у «девятки» сравнительно ниже, чем у любого внедорожника. С одной стороны Ваз 2109 при необходимости может иметь вместительность как у внедорожника, с другой – малый расход топлива. Всё это увеличивает практическую рентабельность использования этого транспортного средства.

Конечно, многие владельцы Ваз 2109 регулярно освещают проблему надёжности креплений кузова: периодический скрип, определённые крепления быстро расшатываются и т.п

Однако, важно не забывать, что стоимость ремонта кузова или замены отдельного функционального крепления имеет чрезвычайно малую рыночную стоимость. Если у современных хэтчбеков кузов разбит на крупные конструкторские элементы, то и стоимость замены или ремонта их на несколько порядков выше

Невзирая на все недостатки , можно с уверенностью заявить, что его практическая надёжность находится на должном качественном уровне, несмотря на определённые «косметические» дефекты, проявляющиеся при эксплуатации. Если, слышен где-то скрип, то его можно быстро устранить путём недорогой замены отдельного функционального элемента или элементарной рихтовкой, которую осуществляет каждая станция технического обслуживания.

Посмотрите интересный видео обзор Ваз 2109 2008 года

В целом простота строения кузова Ваз 2109, малые габариты и цена непосредственным образом отразились на степени популярности данной автомобильной модели. Если учесть, сегодняшний календарный год и 1988 год, когда был выпущен первый серийный автомобиль, и тот факт, что Ваз 2109 успешно эксплуатируется многими автомобилистами по сей день, вопрос о качестве сразу отпадает.

Кузов Ваз 2109 – прост в строении, практичен и легко поддается ремонту при необходимости. Сделать это можно, опять же, своими руками по инструкции или доверить операцию специалистам. Качественные фото – материалы и видео обзор, приведенный в статье, помогут закрепить технические познания по кузову «девятки».

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
