Технические характеристики 4B12 2,4 л/168 л. с.

Для обеспечения заявленных параметров производитель использовал в двигателе атмосферного следующие технические приемы:

• схема двигателя – рядная четверка;
• регулировку фаз обоих распредвалов обеспечивает система MIVEC;
• объемы цилиндров увеличены до 2,4 л;
• навесное оборудование усовершенствовано.

Система регулировки фаз газораспределения

В нижней таблице приведены технические характеристики 4B12 для удобства пользования:

Изготовитель	GEMA (Chrysler, Mitsubishi, Hyundai)
Марка ДВС	4B12
Годы производства	2005 – …
Объем	2359 см3 (2,4 л)
Мощность	123,6 кВт (168 л. с.)
Момент крутящий	226 – 232 Нм (на 4200 об/мин)
Вес	150 кг
Степень сжатия	10,5
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	DIS-4
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	пластиковый
Выпускной коллектор	литой чугунный
Распредвал	встроенная система MIVEC
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	88 мм
Поршни	алюминиевые, короткая юбка
Коленвал	5 опор, чугунный
Ход поршня	97 мм
Горючее	АИ-95
Нормативы экологии	Евро-4
Расход топлива	трасса – 7,1 л/100 км смешанный цикл 8,7 л/100 км город – 11,4 л/100 км
Расход масла	0,3 л/1000 км
Какое масло лить в двигатель по вязкости	0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, Mobil, Motul, Mannol, Castrol
Масло для 4B12 по составу	синтетика, полусинтетика
Объем масла моторного	4,6 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км реальный 300000 км
Регулировка клапанов	шайбы
Система охлаждения	принудительная, антифриз
Объем ОЖ	7,5 л
Помпа	Ashika 35-09-931, Aquaplus 85-8498, Aisin WPM-066, Airtex 1837
Свечи на 4B12	Bosch 0242230572 платина, 0242230534 двойной иридий, 0242230505 иридий
Зазор свечи	1,6 мм
Цепь ГРМ	MN183891 или 0816.J8
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	AWM EA0502, Ashika 20-05-531, AMC Filters MA-4613, Alco MD-8398
Масляный фильтр	Bosch 0986452041, Blue Print ADM52107
Маховик	облегченный 7 отверстий
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	095.61
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 25 Нм маховик – 40 Нм, 130 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 26,5 Нм (коренной) и 50 Нм (шатунный) головка цилиндров – две стадии 30 Нм, 55 Нм

Доставка товаров из Японии

JPY JPY

РУБ РУБ

Список
Картинки

Сортировка:
, …, , , , , 8, , , , , …, (всего лотов: 909)	Страница 8 из 19: >

Цена

Блиц-цена

Ставки

Осталось

| ¥308 000 ¥ 308 000220 870

р. | ¥308 000

3961301 4B11 двигатель Assy LANCER GSR premium… 10 CZ4A TRUST…

| ¥220 000 ¥ 220 000157 765

р. | ¥220 000

4978301 4G63 двигатель Assy 105463km LANCER… 7 GT-A CT9A TRUST… доставк >>

| ¥41 250 ¥ 41 25029 581

р. | ¥41 250

EG8166 * H23 H82W EK wagon двигатель *

| ¥43 780 ¥ 43 78031 395

р. | ¥43 780

6 г. * mini… * U41T * Двигатель * 77,747?

| ¥33 000 ¥ 33 00023 665

р. | ¥33 000

* H24 г. MIRAGE DBA-A05A двигатель E / G EG 3A90

… очищающая способность ! специальный средство для промывки 4G63 CT9A 4B11 >>

| ¥54 780 ¥ 54 78039 283

р. | ¥54 780

P_FTO поздняя версия (DE3A) 6A12mivec двигатель +AT+CPU assy (C16S)

| ¥33 000 ¥ 33 00023 665

р. | ¥33 000

eK wagon DBA-B11W двигатель ASSY

| ¥220 000 ¥ 220 000157 765

р. | ¥220 000

190303… TZ2F24 двигатель Eg ZD30 турбо для

| ¥27 280 ¥ 27 28019 563

р. | ¥27 280

15 лет * PAJERO MINI * H53A * Двигатель * 52,197km

| ¥30 798 ¥ 30 79822 086

р. | ¥30 798

блиц-цена доставка осуществляется бесплатно проверено ek wagon H82W двига >>

| ¥165 000 ¥ 165 000118 323

р. | ¥165 000

5080301 4G63 двигатель Assy LANCER GSR… 5 CP9A TRUST… доставка осущест >>

| ¥198 000 ¥ 198 000141 988

р. | ¥198 000

5084301 4G63 двигатель Assy LANCER GSR… 7 CT9A TRUST… доставка осущест >>

| ¥39 600 ¥ 39 60028 398

р. | ¥39 600

AKE919 * COLT CBA-Z27AG двигатель ASSY P26 013076 4G15T

| ¥198 000 ¥ 198 000141 988

р. | ¥198 000

5064301 4G63 двигатель Assy пробег 220125 км LANCER GSR… 7 CT9A TRUST.. >>

| ¥26 400 ¥ 26 40018 932

р. | ¥26 400

AKE919 * … CBA-H82A двигатель ASSY D12 013073 3G83T

Двигатель Mitsubshi 4G64

Выпуск двигателей Mitsubshi 4G64 стартовал с 1975 года, когда на автомобили «Мицубиси Галант» начали устанавливать первую версию этого агрегата – G62B объемом 1850 см3. Затем появилась модификация G63B, которая претерпела определенные конструктивные изменения и получила большую емкость. Дальнейшую эволюцию модели продолжила 12-клапанная версия 1980 года, оснащенная турбонаддувом и системой моновпрыска. В 1984 году свет увидел инжекторный мотор с 8 клапанами, и примерно в это же время был разработан двигатель, получивший название 4G64. Силовой агрегат выпускался в нескольких модификациях под разные виды авто. В 1986 году начался выпуск 16-клапанного двигателя, который отличался от предшественников уменьшенными размерами и увеличенной мощностью. 4G64 был задуман как замена 4G54 и разрабатывался на базе 4G63. За время присутствия на рынке мотор зарекомендовал себя надежным и долговечным агрегатом.

Технические характеристики двигателя Mitsubshi 4G64

ГБЦ двигателя Mitsubshi 4G64 выполнена из алюминиевого сплава, ход коленчатого вала составляет 100 мм, диаметр цилиндров равен 86,5 мм. Компрессионная высота поршней – 35 мм, длина шатунов – 150 мм, количество клапанов – 8 или 16 (в зависимости от модификации). Наличие гидрокомпенсатора избавляет автовладельца от необходимости периодически регулировать тепловые зазоры клапанов. Ремень ГРМ требует замены через каждые 90 тысяч км пробега. В числе других важных характеристик агрегата 4G64:

· мощность – от 112 до 150 л. с.;

· система питания – инжекторная;

· рабочий объем – 2,4 л;

· расход топлива в смешанном режиме – 8,8 л на 100 км;

· рабочий ресурс – 400 тысяч км.

Каких-то типичных неисправностей у двигателя Mitsubshi 4G64 нет, но в процессе эксплуатации могут наблюдаться:

· неполадки с балансировочными валами. Если подшипники этих узлов получают недостаточное количество смазочного материала, может случиться их заклинивание с последующим обрывом ремней самих балансировочных валов, а также ремня ГРМ со всеми вытекающими последствиями;

· вибрация мотора, которая обычно вызвана износом подушек;

· плавающие обороты холостого хода. Профилактика этой проблемы – контроль состояния и своевременное техобслуживание форсунок, датчика температуры, дроссельной заслонки, регулятора холостого хода;

· выход из строя турбокомпрессоров из-за некачественного масла.

Согласно регламенту, замену смазочного материала в двигателе Mitsubshi 4G64 выполняют через каждые 10 тысяч км пробега. Чтобы обеспечить максимальный рабочий ресурс мотора, лучше выполнять эту процедуру через 8 тысяч км. В зависимости от условий эксплуатации в силовой агрегат можно заливать масло с маркировкой 15W-50, 10W-60, 10W-50, 10W-40, 10W-30 или 5W-50.

Тюнинг двигателя 4G64

Чтобы увеличить мощность 4G64 без турбины, одновальную ГБЦ заменяют головкой от Hyundai Sonata 4-го поколения (мотор G4JS) вместе со впускным коллектором. Установленную деталь дорабатывают, устраняют шероховатости, добиваются совмещения каналов. Потребуются также дроссель от ЭВО, система холодного впуска, шпильки ARP, кованые поршни под увеличенную степень сжатия (11–11,5), шатуны Eagle. Помимо этого демонтируются балансировочные валы, и устанавливаются распредвалы 272/272 с разрезными шестернями. Для проведения тюнинговых работ необходимо также приобрести топливную рейку от Galant, форсунки производительностью 440–450 сс, насос Walbro 225, выпускной коллектор 2-1 (или 4-1), другие мелкие детали. После установки этих комплектующих и перепрошивки мощность двигателя увеличивается до 200 л. с.

На какие автомобили устанавливался

Двигатель 4G64 устанавливался на автомобили:

Источник

Двигатели от немецких и американских производителей

Если в недавнем прошлом считалось, что немецкие производители из большой тройки Audi, Mercedes и BMW изготавливают неизменно высококачественные автомобили и самые надежные двигатели, то сегодня можно с уверенностью сказать, что предлагаемые этими производителями моторы не могут считаться самыми надежными в мире.

Вас не должны вводить в заблуждение многочисленные награды у двигателей европейских производителей. Так например, мотор от BMW с восемью цилиндрами и двумя турбинами в течение нескольких лет подряд завоевывал титул лучшего в сегменте моторов объемом более 4 литров. Действительно, это сверхмощный и в то же время экономичный двигатель. Однако его показатели надежности оставляли желать лучшего, капитальный ремонт ему требуется каждые 100 тысяч километров пробега.

То же самое можно сказать и о предложении американских компаний. Впрочем, производители из Северной Америки никогда и не позиционировали свои машины как самые надежные. Это в первую очередь недорогие рабочие лошадки, которые прослужат в течение многих лет, и при этом они имеют доступную стоимость.

Говоря конкретно о том, какой двигатель лучше и надежнее, то из предложения немецких автопроизводителей можем выделить бензиновые атмосферные двигатели Mercedes и трехлитровый турбодизельный агрегат от BMW. В целом же можно сказать, что показатели надежности у таких силовых агрегатов в большей степени зависят от соблюдения правил технического и сервисного обслуживания.

Engine Mitsubishi 4G64 2.4 l. DELICA version — logbook Mitsubishi Delica 1993 on DRIVE2

Двигатель Mitsubishi 4G64 2.4 л. DELICA версия

Митсубиси 4G64 2.4 л.

Mitsubishi 4G64 Sirius (Сириус) с рабочим объемом 2.4 литра разработан на базе двухлитрового 4G63.На DELICA Star Wagon (Кирпич) ставился 8 клапанный моторНа DELICA Space Gear (Булку) ставился 16 клапанный мотор

замена 8 на 16 возможна с некоторыми переделками

Высота чугунного блока цилиндров 290 мм.Объем

: 2350 куб.смТип двигателя : 4-цилиндровый, 5-опорн.колен.валСтепень сжатия для 16кл. : 9.5:1 (не компрессия!)Степень сжатия для 8кл. : 8.5:1 (не компрессия!)Диаметр цилиндра : 86.5ммХод поршня : 100ммМакс.мощность для 16кл. : л.с. (кВт) при об/мин 145 л.с.

(106.65 кВт) / 5500 оборотов в минутуМакс.крутящий момент для 16кл.

: Н*м (кг*м) при об/мин 205,94 Н*м (21,0 кг*м) / 2750 оборотов в минутуМакс.мощность для 8кл. : л.с. (кВт) при об/мин 115 л.с. (84.58 кВт) / 5000 оборотов в минутуМакс.крутящий момент для 8кл. : Н*м (кг*м) при об/мин 183.38 Н*м (18.

7 кг*м) / 3500 оборотов в минуту

Хозяйке на заметку или с чем это едят

В режиме Макс.мощности двигатель развивает максимальную скорость, а в режиме Макс.крутящего момента – максимальное ускорение, именно от крутящего момента зависит тяга двигателя, а, следовательно, интенсивность разгона.

Удельная мощность (Power density) для 16кл.: 13.38 …может быть компрессия

?Удельная мощность (Power density) для 8кл.: 12.78 …может быть компрессия ?Вес двигателя : ~185кгМасло : 3,8л.

Митсубиси 4G64 2.4 л. 8кл. (первая версия мотора)

ГБЦ 8 кл.

ГБЦ 16 кл. и 8 кл.

Митсубиси 4G64 2.4 л. 16кл.

ГБЦ

: из лёгкого сплава, SOHC верхний распределительный вал (зубчатый ремень) 16-клапанов V-обр. 4 клапана на цилиндр, оснащена гидрокомпенсаторами и регулировка клапанов не требуется. Диаметр впускных клапанов 33 мм, выпускных 29 мм.

SOHC — это Single OverHead Camshaft, или «одиночный верхний распределительный вал».

Топливная система

: электронная система впрыска.Тип топлива : неэтилированный бензин!Расход топлива для 16кл. : EU 10,8/16,4 л/100км, фактически ~15Расход топлива для 8кл. : 11.9 л/100кмДавление топлива для 16кл. : 335kpa (47.6psi)

Клапан выключатель давления в топливной рампе

Используемый бензин или вечный холивар «какой же бенз лить»Степень сжатия 10,5 12 — заливать не ниже АИ-98.Не путать степень сжатия с компрессией.Степень сжатия — геометрическая безразмерная величина, вычисляется как отношение полного объёма цилиндра к объёму камеры сгорания.

Компрессия — физическая величина, давление в цилиндре в конце такта сжатия. Измеряется в атмосферах или кг/см2 при прокрутке стартером на хорошо заряженном аккумуляторе.

Насколько надёжен силовой агрегат

Мотор имеет 16 клапанов и работает на бензине. Впрыск топлива производится посредством электронного приспособления. Конструкция способна обеспечить высокую мощность и довольно стабильную работу. Двигатель может функционировать на повышенных оборотах продолжительное время и расходовать малое количество топлива.

Продлить жизнь двигателю позволит использование качественного масла и хорошего бензина, регулярная диагностика и техническое обслуживание. Первые неполадки могут возникнуть через несколько лет непрерывной эксплуатации, но их оперативное устранение позволит избежать более серьёзных проблем и увеличить срок службы. Для силового агрегата характерно:

1. Присутствие проблемы, имеющей отношение к балансировочным валам. Неполадки часто возникают из – за недостаточной смазки. Значительно увеличивается риск клина деталей и внезапного обрыва ремня на валах. Подобное явление ведёт к более серьёзным проблема, таким как выход из строя ремённой передачи ГРМ. Избежать поломок довольно просто. Достаточно приобретать и заливать в мотор только качественное масло, следить за состоянием и регулярно осматривать ремённые передачи, при необходимости производя замену.
2. Вибрация, которая имеет свойство усиливаться и приводить к серьёзным проблемам, если не обращать на неё внимания. Часто она возникает из – за неисправностей в подушке мотора. При первых признаках вибрации верным шагом будет найти источник и заменить неисправные компоненты.
3. Плавающие обороты. Они появляются довольно редко, но требуют принятия немедленных мер. Найти причину бывает непросто, так как источником проблемы могут являться форсунки, температурные датчики, засорившаяся дроссельная заслонка или регулятор холостого хода. Избежать появления неполадок можно, если производить регулярную проверку и очищать компоненты силового агрегата от накопившейся грязи.
4. Быстрый выход из строя гидравлических компенсаторов. Проблема появляется при длительном использовании масла низкого качества. При обнаружении подобной поломки следует произвести замену неисправных деталей и в будущем использовать только качественный смазывающий материал.

Силовой агрегат характеризуется небольшим количеством неполадок. Даже при неумелой эксплуатации и полном отсутствии своевременной диагностики ресурс мотора будет больше 400000 км. Благодаря подобной особенности, он заслужил популярность среди водителей, ценящих высокую надёжность в сочетании с мощностью. Перечисленные проблемы легко устраняются в условиях личного гаража при наличии соответствующих навыков.

Двигатель 4g93 mitsubishi: характеристики и возможности

Характеристики двигателя:

Производство — Mitsubishi Motors CorporationМарка двигателя — 4G9Годы выпуска — 1991-2010Материал блока цилиндров — чугунСистема питания — карбюратор/инжекторТип — рядныйКоличество цилиндров — 4Клапанов на цилиндр — 4Ход поршня, мм — 89Диаметр цилиндра, мм — 81Степень сжатия — 8.5-12Объем двигателя, куб.

см — 1834Мощность двигателя, л.с./об.мин — 110-215/6000Крутящий момент, Нм/об.мин — 154-284/3000Топливо — 92-95Экологические нормы до Евро 4Вес двигателя, кг

150Расход топлива, л/100 км— город — 9.2— трасса — 5.7— смешан — 7.0Расход масла, гр.

/1000 км до 1000Масло в двигатель: 5W-30, 5W-40, 5W-50, 10W-30, 10W-40, 10W-50, 15W-40, 15W-50, 20W-40, 20W-50Объем масла в двигателе, л — 3.8 (3.9 Турбо)При замене лить, л — 3.5Замена масла проводится, км — 10000 (лучше 5000)Рабочая температура двигателя, град. — 90-95Ресурс двигателя, тыс. км:— по данным завода — нет данных— на практике — 250-300 т.

кмТюнинг — потенциал 250+Двигатель устанавливался — Mitsubishi Carisma, Mitsubishi Colt (Mirage), Mitsubishi Galant, Mitsubishi Lancer,

Mitsubishi RVR/Space Runner, Mitsubishi Dingo, Mitsubishi Emeraude, Mitsubishi Eterna, Mitsubishi FTO, Mitsubishi GTO, Mitsubishi Libero, Mitsubishi Pajero iO/Pinin, Mitsubishi Space Star, Mitsubishi Space Wagon.

Неисправности и ремонт

Очень популярный японский мотор, выпускавшийся на протяжении 20 лет, представляет собой чугунный блок цилиндров накрытый одновальной головкой SOHC, либо двухвальной DOHC с ременным приводом ГРМ (Замена ремня проводится каждые 90 тыс. км, при обрыве ремня 4G93 загнет клапана).

Двигатели 4G93 оснащены гидрокомпенсаторами и постоянной регулировки клапанов не требует.Первые версии шли с карбюратором и ГБЦ с одним распредвалом, позже карбюратор уступил место распределенному впрыску MPI и непосредственному впрыску топлива GDI, последний вариант получил весьма неоднозначные отзывы.

Кроме того, выпускались как атмосферные модификации, так и версии с турбонаддувом 4G93T, мощность турбо двигателей колебалась в пределах от 160 до 215 л.с.

На базе данного силового агрегата были созданы двигатели различного рабочего объема: 1.6 литровый 4G92, 2.0 литровый 4G94 и 1.5 л. 4G91.

Неисправности 4G93 и их причины

1. Стук двигателя. Типичная проблема 4G93, дело в гидрокомпенсаторах, и чтоб проблема разрешилась, их нужно поменять. В следующий раз лейте качественное моторное масло.2. Высокий расход масла.

Нормальное положение дел для мотора с приличным пробегом, учитывая, что 4G93 очень склонен к нагарообразованию. Раскоксовка не поможет, нужно менять маслосъемные колпачки и кольца.3. Плавают обороты. На двигателях GDI основной виновник это ТНВД, здесь поможет чистка фильтра.

Кроме того, на 4G93 GDI от клапана EGR постоянно в нагаре впускной коллектор и требует регулярной чистки, в сильные морозы часто заливает свечи, сам двигатель любит хорошее качественное масло и топливо, постоянный уход и контроль.

Тюнинг двигателя Mitsubishi 4G93

Довольно разумным способом увеличения мощности двигателя 4G93 1.8, это дать ему MIVEC. Для этого нам потребуется мивековская ГБЦ 4G92 с прокладкой и впускным коллектором, поршни от 92-го, шатуны стандартные, ремень ГРМ от 4G64, форсунки от Lancer GSR производительностью 390cc, ECU от 4G92. Все это позволит существенно поднять мощность (180-190 л.с.

) и сильно увеличить максимальные обороты. Для еще большей раскачки мотора нужно портировать головку, совмещать каналы, ставить широкие валы (вариантов полно), холодный впуск, заслонку от 63 мм, ресивер Skunk2, строить выпуск на 63-ей трубе с коллектором 4-2-1, настраивать и крутить пока не развалится. Такие конфиги дают хорошо за 200 сил, но и ездят не долго. По материалам wikimotors.

Сажевый фильтр

Элемент ставится на дизельные двигатели уже давно. Он призван очищать атмосферу от избытка сажи, которой в изобилии присутствует в дизельном топливе. Установка сажевого фильтра на Mitsubishi 4n14, это как дань защитникам экологии, ведь именно они придумали такой способ.

Сажевый фильтр принцип действия

По сути, сажевый фильтр является заменителем катализатора или его дополнением. Он представляет собой отдельный блок, который ставится после катализатора или совмещается с ним — как на 4n14 и двигателях производства Фольксваген.

Очевидно, что от плохого топлива сажевый фильтр будет быстро забиваться, что создаст ощутимое препятствие для газов и снизит мощность двигателя.

Б ензиновые «четверки»

Да, это правда. Даже обыкновенные «четверки» могут долго служить верой и правдой. Но среди них выделяются три силовых агрегата, которые носят гордое звание «легенд».

Toyota 3S-FE

Этот мотор считается не только одним из самых живучих, но и по надежности является примером для подражания. 2 -литровый 3S-FE появился в конце 80-х годов прошлого века и быстро стал очень популярным. Хоть его конструкция для тех лет была обычной (16 клапанов, 4 цилиндра, 128-140 л.с.), это не помешало мотору «прописаться» на самых ходовых моделях Toyota. Это и Camry (1987-1991), и Carina (1987-1998), и Avensis (1997-2000), а также RAV4 (1994- 2000).

Если владелец заботился о «стальном коне» и своевременно обслуживал его «сердце», то 3S-FE мог легко и непринужденно «намотать» 500 тысяч километров. И даже больше. Тем более что и сейчас автомобили, оснащенные этими силовыми агрегатами, не такая редкость. На некоторых пробег и вовсе превышает 600-700 тысяч. И это без капремонта!

Honda D-series

«Хондовские» моторы уже 10 лет как на «пенсии». А до этого был 21 год производства, в течение которых «движки» работали на «пятерку» с плюсом.

Вариаций у D-series насчитывается около десяти. Объем начинался от 1,2-литра, а заканчивался 1,7. «Табун лошадок» достигал 131, а обороты приближались к 7 тысячам.

Шли эти двигатели на «хондовские» HR-V, Civic, Stream и Accord, а также на Integra, выпускаемую под «знаменами» Acura.

Долгожительство японских моторов просто поражает. Для них «отбегать» без малого миллион километров без капремонта — не проблема. А после «лечения» ресурс двигателей существенно не менялся.

BMW M30

В 1968 году произошло сразу несколько знаковых событий. Среди них — появление знакового для всех поклонников BMW двигателя М30. Выпускался он до 1994 года в различных вариациях.

Объем силового агрегата составлял от 2,5 литров до 3,4, при этом количество «лошадок» менялось от 150 до 220.

Как известно, все гениальное — просто. Вот и М30 был гениален в своей простоте. Алюминиевая головка блока из 12 клапанов, чугунный блок, цепной ГРМ. Выпускали и «заряженную» версию агрегата — турбированную, мощностью в 252 л.с.

Укомплектовывались этим силовым агрегатом BMW 5-й, 6-й и 7-й серий.

Даже сейчас М30 не ушел с автомобильной сцены. Среди объявлений о продаже б/у «баварцев» можно обнаружить машины как раз с этим мотором. Пробег к 500 тысячам километров без капремонта для М30 не предел. Он может «отбегать» и больше, главное, своевременное обслуживание.

BMW M50

Этот двигатель стал достойным продолжателем своего рода. Объем М50 варьировал от 2 до 2,5-литров, а «табун лошадок» составлял 150-192.

Интересно то, что блок цилиндров по-прежнему оставался чугунным, зато на цилиндр приходилось уже 4 клапана. По мере эволюции этого мотора, он обзавелся своеобразной системой газораспределения, которую все знают под названием VANOS.

В общем, М50 мог запросто «намотать» 500-600 тысяч километров пробега без капитального ремонта. А вот его приемник М52 уже такими результатами похвастаться нет под силу. Сказалась весьма сложная конструкция. Хоть новое поколение моторов и хорошее, но частота поломок и общий ресурс не идут ни в какое сравнение с М50.

BMW M30 и S50

BMW M50 и S50 шестицилиндровые бензиновые двигатели, которые были доступны с 1990 и 1992 годов соответственно.

Двигатель М50

Доступный с 1990 года, M50 был первым двигателем BMW с двумя верхними распределительными валами (с цепным приводом), четырьмя клапанами на цилиндр и саморегулирующимися толкателями с гидрораспределителями. Кроме того, M50 был первым серийным двигателем с пластиковым впускным коллектором.

Другие особенности двигателя M50: чугунный блок, головка блока цилиндров из алюминиевого сплава с магниевой клапанной крышкой, полностью последовательный впрыск топлива, катушечное зажигание и система управления двигателем Bosch Motronic M 3.1. M50 был также единственным двигателем M5X, который имел двухклапанный пружинный клапанный механизм, который считался более надежным, чем одинарная пружина на более поздних двигателях.

Двигатель M50TU

Доступный с сентября 1992 года, M50TU был первым двигателем BMW с системой VANOS, которая позволяла опережать или замедлять синхронизацию впускного распредвала.

Особенности двигателя M50TU:

• Одноклапанные пружины;
• Клапаны с более тонкими штоками для уменьшения массы;
• Шатуны длиннее на 5 мм, поршни короче;
• Избирательный контроль детонации цилиндров;
• Зондирование воздушных масс горячей пленкой;
• Контроль вторичного зажигания.

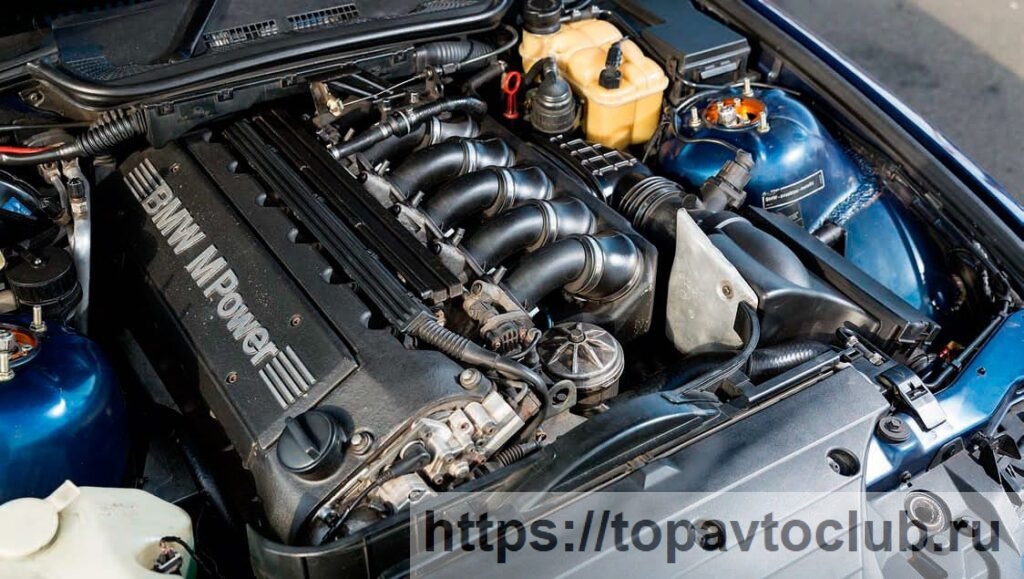

Двигатель S50

S50 был мощной версией двигателя M50 BMW Motorsport. По сравнению с M50, двигатель S50B30 отличался тем, что имел:

• Дроссельные заслонки для каждого цилиндра;
• Регулируемый распредвал впускных клапанов (VANOS);
• Легкие поршни;
• Шатуны с графитовым покрытием;
• Большие впускные клапаны;
• Переработанные выпускные коллекторы одинаковой длины;
• Управление двигателем Bosch Motronic M3.3; и,
• Степень сжатия 10,8: 1.

Доступный с 1996 года двигатель S50B32 имел двойную систему VANOS, систему управления двигателем Siemens MSS50 и степень сжатия 11,3: 1.В двигателе M50TU отдельный блок VANOS может выйти из строя из-за износа уплотнительного кольца поршневого уплотнения VANOS, которое изготовлено из буна (материала с ограниченной термостойкостью).

Со временем уплотнительное кольцо затвердевает и сжимается, в результате чего оно теряет свои функциональные характеристики — это может вызвать такие симптомы, как потеря мощности ниже 3000 об / мин, скачок около 3000 об / мин, более громкий холостой ход и грубая работа, а также грубая работа.

Проблемы с двигателем М50

Перегрев может быть вызван неисправностью водяного насоса или термостата.Пластиковая крыльчатка водяного насоса может стать хрупкой и потрескаться. Чтобы этого не произошло, можно установить водяной насос с металлическим рабочим колесом. Для более поздних насосов BMW использовала пластик более высокого качества.

Пластиковый корпус термостата может стать хрупким и потрескаться; алюминиевые корпуса термостатов доступны в качестве замены.Гидравлические подъемники могут изнашиваться, вызывая шумную и неэффективную работу клапанного механизма. Это можно определить по тикающему шуму двигателя.

На двигателях с большим пробегом цепь привода ГРМ может растягиваться, что приводит к плохой работе и появлению шума. Замена натяжителя цепи привода ГРМ может решить эту проблему и уменьшить шум.

Для двигателя S50B32 имеются два уплотнения выхлопного поршня, которые состоят из тефлонового кольца с подкладным кольцевым уплотнением из витона. Износ тефлона и / или сжатие уплотнительного кольца может привести к ослаблению уплотнения и его неправильной работе. Для фиксации тефлоновые кольца можно утолщить и использовать уплотнительные кольца из витона, которые менее подвержены сжатию.

Причины и симптомы дребезжания VANOS для двигателя S50 такие же, как описано выше для двигателя M50. Для устранения дребезжания VANOS в двигателе S50 внешнее кольцо можно заменить на кольцо, изготовленное из подшипниковой стали, закаленной и отшлифованной в соответствии со стандартами подшипников — его высоту можно регулировать для обеспечения плотной осевой посадки подшипника. Кроме того, внешние плоские шайбы можно комбинировать для обеспечения необходимой высоты для плотной посадки.

Пружина диафрагмы, встроенная во впускную и выпускную звездочки, также влияет на дребезжание VANOS, поскольку эта пружина нагружает вращательное движение звездочки, чтобы гасить быстрые движения. Поскольку пружина со временем ослабевает, часто требуется замена ее на новую, чтобы полностью исправить эти гремыхания. Поскольку пружина не доступна как отдельная часть для двигателей S50, вместо нее используются пружины для двигателей S54 и S62; диафрагменная пружина S62 толще и считается более прочной.

Свап 4b12 на другие авто

Двигатель 4b12 имеет стандартные размеры и может быть заменять другой аналогичный по своим габаритным и иным параметрам мотор. Подобные замены имеют место, например, в автомобилях Mitsubishi lancer GTs 4WD. В таких моделях осуществляется свап двигателя 4b11 на 4b12. Объем первого составит 2 л, второго же – 2.4 л. Процесс достаточно прост:

• демонтаж старого двигателя из кузова;
• установка навесного оборудования, впуска и проводки на новый мотор;
• монтаж нового двигателя со всем оборудованием в кузов автомобиля на посадочное место.

Лучшее решение – осуществить обмен моторов в специальных сервисах. Процесс в таковых налажен, нет необходимости снимать целиком все оборудование. Причем коробку демонтировать при свапе нет необходимости. Достаточно отодвинуть часть отсоединенного навесного оборудования в сторону.

Последствия таковой переустановки:

• автомобиль становится более динамичным;
• 4b11 лучше держит низкие обороты.

Особенности конструкции

Поскольку двигатель 4G15 относится к семейству Orion, для него характерны следующие нюансы конструкции:

• блок цилиндров – чугунный с гильзами;
• ГБЦ – в любом случае изготовлена из алюминиевого сплава, но может быть узкой под один распредвал, широкой под два распредвала, с 12 или 16 седлами клапанов по схемам SOHC и DOHC в любых сочетаниях;
• ПШГ и коленвал – одинакового размера для всех модификаций;
• маховик – венец стартера на изделии для атмосферного и турбированного ДВС находится с разных сторон, под сцепление МКПП диаметр посадочного места 215 мм, для 4G15T подходит маховик от  4WD.

Маховик для МКПП

SOHC 16V

Важной особенностью 16 клапанных атмосферных ДВС 4G15 является одновальная схема газораспределения SOHC, крайне редко встречающаяся и у европейских, и у азиатских производителей. Кроме того, производитель рекомендует уточнить наличие гидрокомпенсаторов в моторе:. Кроме того, производитель рекомендует уточнить наличие гидрокомпенсаторов в моторе:

Кроме того, производитель рекомендует уточнить наличие гидрокомпенсаторов в моторе:

• они идут не во всех версиях;
• при наличии гидротолкателей повышаются требования к качеству масла;
• в их отсутствие необходимо регулировать тепловые зазоры клапанов каждые 20000 км пробега.

Официальный мануал содержит эту информацию в обязательном порядке. В связи с разнообразием конструкций одного и того же силового привода форсировка своими руками заметно усложняется. Используется разное навесное оборудование.

Система MIVEC

MIVEC система установлена производителем только в турбированных версиях силового привода. Она является аналогом CVVL и VVL, но управляет не фазами открытия/закрытия клапанов, а высотой их подъема. На больших оборотах обеспечивается проветривание камеры сгорания и поступление больших объемов смеси. На малых оборотах стабилизируется сгорание смеси, повышается крутящий момент. Экономия топлива в данном случае является побочным эффектом.
