Bmw m52, m52tu - характеристики, описание, фото и видео

Двигатель BMW M20B27

Этот силовой агрегат был разработан для повышения эффективности на низких оборотах крутящего момента.

B27 устанавливался на:

BMW E30 325/325e/325es
BMW E28 525e (или 528e в США)

Характеристики двигателя BMW M20B27

M20B27 ME	M20B27 Kat	M20B27Kat
Объем, см³	2693	2693	2693
Клапанов на цилиндр	2	2	2
Диаметр цилиндра/Ход поршня, мм	84,0/81,0	84,0/81,0	84,0/81,0
Степень сжатия, :1	11,0	9,0	8,5
Мощность, л.с. (кВт)/об.мин	125 (92)/4250	122 (90)/4250	129 (95)/4800
Крутящий момент, Нм/об.мин	240/3250	230/3250	230/3200
Система впуска	Bosch DME ML1	Bosch DME ML	Bosch DME ML1.1
Масса, ∼ кг	115	117	120,5

Модификация BMW M52TU

Вскоре, компания разработала новую модификацию – двигатель BMW M52TU. В цилиндрическом блоке стали использовать чугунные гильзы. Это, в свою очередь, значительно увеличило ресурс двигателя, увеличив планку от 250-300 тысяч километров. Самым лучшим доказательством успеха такой модификации можно считать тот факт, что она была внедрена и в последующей модели – M54.

Слабые места

Используя двигатель БМВ М52 или его модификацию M52TU, нужно помнить о возможной необходимости в масле – при продолжительной работе двигателя, понадобится около 700 грамм на расстояние примерно в 1000 километров. Наименее сильное место у M52 – цапфа из пластика, удерживающая пластинку термостата в корпусе. Следующей небольшой неисправностью можно считать течь масла из стакана масляного фильтра. Впрочем, это нисколько не умаляет достоинства двигателей M52 и M52TU, они продолжают являться настоящим примером высококачественного продукта автомобилестроения, оставаясь по сей день символом надежности, качества и технологичности.

Обслуживание

Любой силовой агрегат требует грамотного обслуживания. Двигатель M52B20 в этом плане не сильно отличается. Для него характерны классические процедуры, которые можно выполнить на любом сервисе. Производителями рекомендуется следующее:

Замену смазывающей жидкости вместе с соответствующими фильтрующими элементами необходимо производить после 7-10 тысяч километров пробега, в зависимости от условий эксплуатации.
Свечи зажигания не проходят большей 50-60 тысяч километров, также как и штатная аккумуляторная батарея, поэтому нужно своевременно заменить комплектующие.
Навесное оборудование приводится в движение с помощью ремня, который подлежит замене после прохождения 40 тысяч километров.
Топливный фильтрующий элемент нужно заменять после прохождения порядка 40 тысяч километров. Картридж воздушного фильтра нужно менять после преодоления 20 тысяч километров.
Поскольку в конструкции силового агрегата установлены поршни без углублений, то во время обрыва цепного привода газораспределительного механизма начинает гнуть клапана. Цепь лучше всего менять после каждых 100 тысяч километров пробега.

Тюнинг двигателя BMW M52B28

Строкер

Самым простым вариантом увеличить мощность на достаточно большом моторе, это купить хороший впускной коллектор от М50Б25, холодный забор воздуха, распредвалы от S52B32 и настроиться. Даст весь этот набор около 240-250 л.с., что вполне неплохо для города и не слишком дорого. Альтернативой может стать увеличение рабочего объема до 3 литров и получения M52B30. Реализуется данный шаг путем покупки коленвала M54B30, стандартный поршень обрезается на 1.6 мм, остальное все сток. Для улучшения мощностных показателей рекомендуется докупить впускной коллектор M50B25.

M52B28 Turbo. Компрессор

Простейшим способом будет купить турбокит на базе Garrett GT35 и установить турбину на сток поршневую M52B28. После настройки на Megasquirt, на давлении ~0.7 bar, M52B28 Turbo покажет примерно 400 л.с. Такой мотор отлично подойдет для повседневной езды и будет достаточно надежным. Стандартная поршневая BMW M52B28 держит давление до 1 bar, иногда чуть больше. При мощности от 450-500 л.с., лучше купить кованую поршневую под степень сжатия 8.5. Для фанатов компрессора в продаже присутствуют популярные компрессор киты от ESS на базе нагнетателя Lysholm. Такие системы позволяют развить свыше 300 л.с. на меняя поршни на кованые.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<�НАЗАД

Двигатель М47

Моторами М47 оснащались дизельные E46. Этот двигатель имел 4 цилиндра и два распредвала с верхним расположением. Уже традиционно привод газораспределения приводился в движение цепью. Однако в M47 была еще одна цепь — приводящая в движение ТНВД — топливный насос высокого давления.

BMW М47

Распредвалы системы ГРМ
Роликовое коромысло
Всасывающий фильтр
Каталитический преобразователь
Турбокомпрессор
Клиновой ремень
Генератор
Цепи привода механизма ГРМ
Вакуумный насос
Форсунка

Кроме всего прочего, дизельный M47 имеет турбонаддув с изменяемой геометрией турбины (VTG) и охлаждением. Головка цилиндров двигателя изготовлена из алюминиевого сплава. Двигатель получил окислительный каталитический преобразователь (простонародье — катализатор) и системой рециркуляции отработавших газов.

6-цилиндровая дизельная версия мотора для E46 получила название М57 и характеризовалась крайне высоким крутящим моментом. Он достигался за счёт общей напорной магистрали (common rail) высокого давления, по которой топливо подаётся к форсункам.

M50B25 Turbo

В случае когда атмосферного мотора мало либо затраты на его реализацию слишком велики, можно организовать турбо вариант на 2.5-литровом моторе. Если тюнинг предполагается бюджетный, тогда китайский турбо кит на базе Garrett GT35 (или другой, с мозгами в комплекте), ваш выбор. Как вариант можно найти б/у турбину TD05 (или другую), сварить коллектор, собрать все пайпинги, хомуты, бустконтроллер, интеркулер и проч. Поставить все на стоковую поршневую, предварительно установив толстую прокладку ГБЦ Cometic, форсунки 440 сс, топливный насос Bosch 044, выхлоп на 3″ трубе, мозг EFIS 3.1 (или Megasquirt), настраиваем и на 0.6 бар получим около 300 л.с. На 1 баре ~400 л.с. Нечто подобное можно построить купив компрессор кит М50 и установив его на сток поршневую. Отдача от компрессора будет заметно ниже чем у турбины. Еще больше мощности можно получить путем покупки и установки турбокита на оригинальном Garrett GT35, поршней CP Pistons под степень сжатия 8.5, шатунов Eagle, ARP болтов, производительных форсунок (~550 cc). С подобными комплектами можно поднять мощность до 500++ л.с. Аналогичные проекты можно строить и на 3-литровом строкере.

Технические характеристики

M52B28 это рядная атмосферная шестерка с 4 клапанами на цилиндр и объемом 2,8 литра мощностью 193 л.с при 5300 об/мин , крутящий момент 280 Н/м при 3950 об/мин.Мотор m52b28 имеет алюминиевый блок цилиндров с никосиловым покрытием которое не любит наше топливо. Только с 1999 года применялось другое покрытие поэтому лучше присматриваться к моторам этого года. Также некоторым владельцам меняли мотор по гарантии. Северо американские версии имеют чугунный блок. Диаметр цилиндра и ход поршня имеет равные значения 84*84. Степень сжатия 10,2.


Годы выпуска:	1995-2001
Компоновка:	рядный
Кол-во цилиндров:	6
Кол-во клапанов на цилиндр:	4
Материал блока цилиндров:	алюминий
Материал головки блока:	алюминий
Ход поршня:	84 мм
Диаметр цилиндра:	84 мм
Степень сжатия:	10,2
Объем двигателя куб.см:	2793
Мощность двигателя л.с./об.мин:	193/5300 193/5500 (TU)
Крутящий момент Нм/об.мин:	280/3950 280/3500 (TU)
Рекомендуемое топливо:	95
Экологический стандарт:	Евро 2, Евро 3
Расход топлива, л/100 км ( для автомобиля BMW E36 на механической коробке):	Город: 11,6 Смешанный:8,5 Трасса: 7
При замене лить:	~ 6,5 литров 5W-30
Ресурс двигателя:	300 тыс.км
Устанавливался на автомобили:	BMW 328i E36 BMW 328i E46 BMW 528i E39 BMW 728i E38 BMW Z3 Land Rover Defender

Недостатки

1) Склонность к перегреву, это особенность конструкции рядных шестерок. Выход из ситуации это следить за температурой и предотвращать перегрев , регулярно раз в полгода чистить радиатор , ещё не помешает проверить помпу и термостат.

2) Если расходуется много масла причиной этому наверняка является износ поршневых колец.

3) Автомобиль не заводится, причиной по мимо других может являться датчик положения коленвала и распредвала.

4) Нестабильная работа , плавающие обороты и снижение мощности причиной является Ванос который нуждается в замене.

Есть и другие болезни в основном они от старости здесь описаны основные и часто встречающиеся.

Достоинства

1) При правильной эксплуатации ресурс мотора достаточно высокий.

2) Имеет хороший потенциал для тюнинга об этом поговорим в другой раз.

3) Хорошая тяга и динамика и при этом небольшой расход топлива 13-15 литров (хотя для кого как). Неподходящий мотор для Е38 слишком слаб.

4) Точно не помню в каком журнале , но M52B28 был двигателем года в 1995 году.

И так подведем итоги

1) Желательно покупать автомобили с 1999 года так как там другое покрытие которое более терпимо к нашему топливу.

2) Следить за температурой и регулярно раз в полгода чистить радиатор , чтобы избежать перегрева.

Также Вы можете узнать о тюниге двигателя м52б28.

Проблемы и неисправности двигателя БМВ М54

Этот мотор принято считать одним из самых удачных и успешных двигателей BMW, но тем не менее он не лишен вероятности возникновения технических неисправностей, возникновение которых во многом зависит от характера эксплуатации и технического обслуживания данного силового агрегата.

Среди часто встречающихся неисправностей можно выделить следующие:

система вентиляции картера с дифференциальным клапаном;
подтеки из корпуса термостата;
трещины на пластиковой крышке двигателя;
отказы датчиков положения распределительных валов;
после перегрева появляются проблемы со срывом резьбы в блоке под крепление ГБЦ;
перегрев силового агрегата;
перерасход масла;

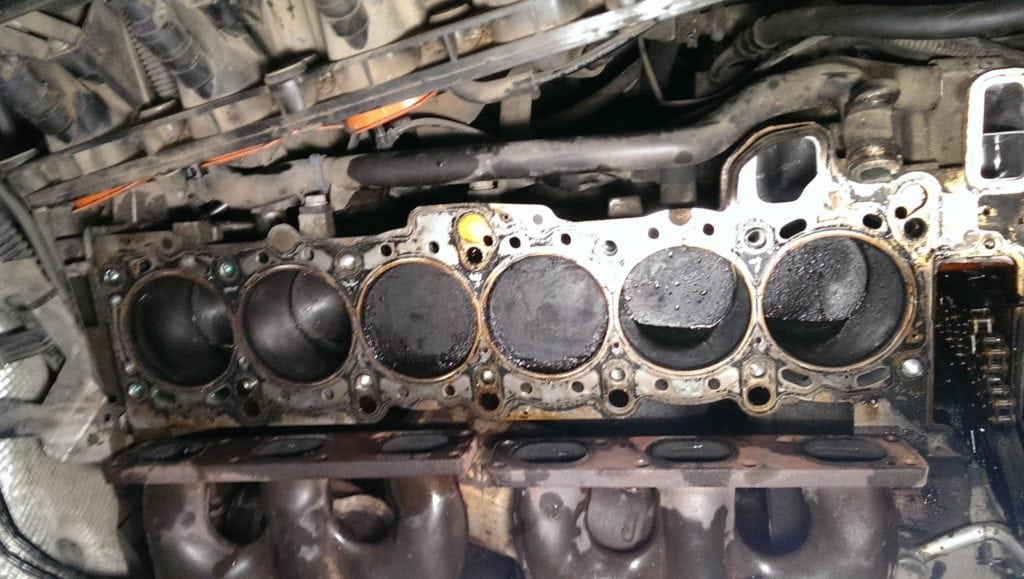

BMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ru

Выпадение металлического штифта из поворотного клапана

Часто случается, что появляется трепещущий стук под капотом автомобиля, похожий на звук гидрокомпенсаторов. Из поворотного клапана изменения длины коллектора спадает металлический штифт с одной стороны и начинает внутри вибрировать заслонка, создавая треск. В двигатель этот штифт врядли сможет попасть, так как подпирается с одной стороны стенкой коллектора. Иногда нужно просто вставить штифт плотно обратно в отверстие.

Повышенный жор масла

Высота поршневых колец невысока, поэтому они больше подвержены к закоксованию. И уже к пробегу в 200 000 км. двигатель начинает поджирать масло. Расход может увеличиться до одного литра на 1000 км. Большой расход масла приводит к прогоранию выпускных клапанов, отложениям на коллекторах, выпускной системе, нагаром на поршнях.

Неисправности гидрокомпенсаторов

При неисправностях гидрокомпенсаторов, на холодном двигателе клапана ГРМ не закрывают до конца свои ходы и блок управления фиксирует неэффективную работу цилиндра. Подача топлива в соответствующий цилиндр прекращается, и двигатель работает неустойчиво или вовсе может заглохнуть. Вылечить такую болезнь можно заменой неисправных гидрокомпенсаторов зазоров клапанов.

Разрыв клапана в системе вентиляции картера

Еще одна проблема двигателя M54 – система вентиляции картера с дифференциальным клапаном, при разрыве которого зверски увеличивается расход масла. При его замерзании увеличивается давление картерных газов, что может привести к выдавливанию какого-нибудь уплотнения и вследствие течи масла. В основном выдавливает прокладку клапанной крышки головки блоков цилиндров. Неустойчивая работа проявляется из-за подсоса воздуха через плоскость разъема впускного коллектора и головкой блока. Если впускной коллектор не треснул, что может произойти, то обойтись достаточно заменой прокладки.

Подтеки из термостата

Могут возникнуть подтеки из корпуса термостата, так как он пластиковый и со временем коробится и пропускает антифриз. Неизбежная частая проблема – это трещины на пластиковой крышке двигателя.

Поломка датчиков положения распредвалов

Частые отказы датчиков положения распределительных валов приводят к проблемному запуску мотора и неустойчивой работе. Выход из строя датчика положения коленчатого вала – болезнь редкая, но случающаяся.

Перегрев и его последствия

Перегрев в 100% случаев приведет к караблению длинной алюминиевой головки. Если трещин в ней не обнаружится, то шлифовка восстановит плоскостность разъема. После перегрева возникают проблемы со срывом резьбы в блоке под крепление головки блока цилиндров. Приходится рассверливать, нарезать резьбу большего диаметра и вворачивать ввертыш под размер шпильки.

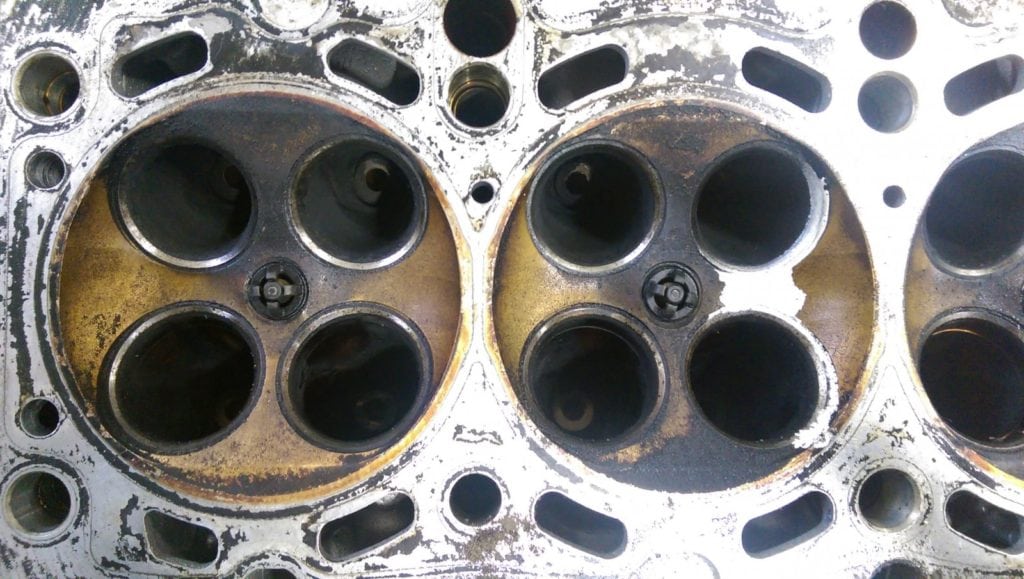

ГБЦ Двигателя BMW M54 после ремонта. Фото: stolica-atc.ru

Поломка пластиковой крыльчатки помпы может привести к перегреву. При замене помпы лучше выбирать с металлической крыльчаткой, что встречается у некоторых производителей.

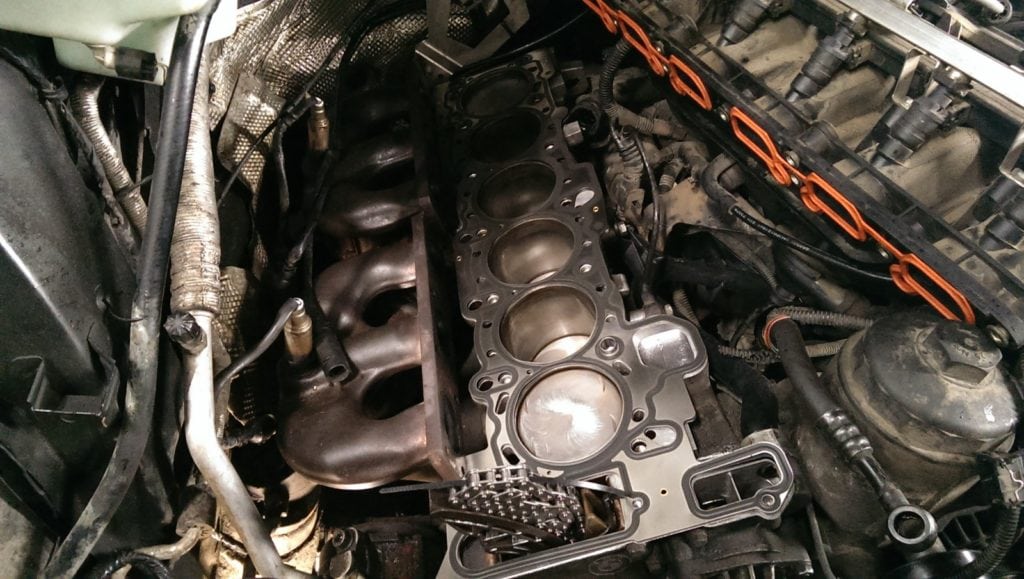

BMW M54 после ремонта. Фото: stolica-atc.ru

Несмотря на множество поломок, которые, в принципе, могут возникнуть в двигателе любой марки автомобиля, M54 очень надежен и ремонтопригоден. Стоит только помнить про сроки замены эксплуатационных материалов и изредка заглядывать под капот для визуального осмотра.

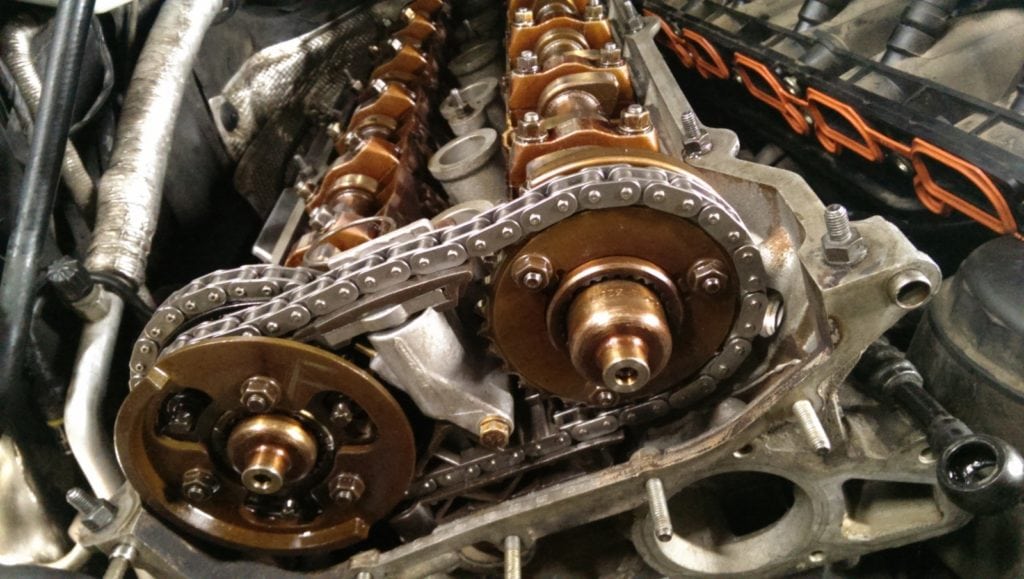

BMW M54 после ремонта. Фото: stolica-atc.ru

Проблемы

Конструктивные просчеты двигателя отсутствуют, но BMW M52B20 не идеален и имеет проблемы, в первую очередь связанны с естественным износом.

Кроме указанных недостатков на моторах с пробегом могут быть и другие проблемы: течи термостата, сорванная резьба на местах крепления ГБЦ. Также мотор M52B20 требователен к качеству бензина (не относится к моделям 1998 года и старше), поэтому заправляться АИ-92 нежелательно.

В целом, двигатели семейства M52 с технической или экологической стороны лучше своих предшественников – M50, однако их ресурс ниже. 2-литровые M50 могли ездить до 400+ тысяч километров, а ресурс моторов M52 оценивается в 250+ тыс. км. С учетом того, что их производство завершено в 2003 году, все моторы серии M52 устаревшие, а их ресурс давно выкатан, поэтому машины на базе данных ДВС к покупке не рекомендуются.

Двигатель БМВ М52: характеристики мотора BMW M52TU — BMW клуб

Двигатели от BMW – гениальный синтез отличных технических характеристик, подлинной немецкой надежности и совокупности новейших технологий в мире автомобилестроения. Автомобили этой компании – предмет гордости и символ лучшего качества. Одним из многих примеров этому является рядный шестицилиндровый двигатель БМВ М52, побывавший сердцем автомобилей третьей и пятой серии, начиная с середины 90-ых и заканчивая началом 2000-ых годов нового столетия.

Двигатель БМВ М52 — основные характеристики

На сегодняшний день, баварские скакуны прекрасно бегают по нашим просторам, продолжая успешно пользоваться спросом, особенно на рынке поддержанных автомобилей. Их предпочитают многие автовладельцы. Модель M52 является прямым наследником двигателя БМВ М50, производимого с 90-ого по 95-ый год. Главным различием между этими двумя агрегатами, стал блок цилиндров из алюминиевого сплава, который заменил чугунный аналог. Лучшая теплопроводность алюминия сказалась на охлаждении M52, таким образом, снизив расход топлива. Принцип поперечной продувки головки цилиндров обеспечил новинке более быстрый газообмен. Этот принцип состоит в подаче воздушно-топливной смеси в одну сторону, и выходе газов с другой.

Система ВАНОС БМВ М52

Также на старом M50 стояла небезызвестная система VANOS, которая не стала исключением и для M52. Эта система – регулируемый вал впускных клапанов, благодаря которой инженеры смогли добиться заметно лучших показателей мощности по отношению к крутящему моменту. Суть системы ВАНОС двигателя БМВ М52 состоит в регулировании и оптимизации фазы открывания и закрывания клапанов, что было достигнуто при помощи регулировочного устройства, обеспечивающего оборот распределительного вала относительно приводной звездочки. Здесь, конечно, важную роль играло количество оборотов, с которыми работал двигатель. Эта система усиливает крутящий момент на низких оборотах двигателя, также увеличивая мощность на высоких оборотах. Объем газов, не сгоревших при работе двигателя на холостом ходу, заметно снизился. Еще одним важным пунктом системы VANOS является особый алгоритм работы мотора при прогреве, что в свою очередь, увеличивает эффективность катализатора. Таким образом, расход топлива уменьшается при улучшении работы на холостом ходу, в среде пробок в городе.

Топливная система

Несколько переработанная система впрыска в M52 положительно отразилась на значении эмиссии отработанных газов. Увеличена долговечность системы зажигания, благодаря переходу на электронный вариант, не имеющий подвижных частей. Это, несомненно, задерживает износ. Нельзя не учесть того факта, что моторы БМВ M52 рекомендуется “кормить” бензином марки АИ-95. Однако можно пользоваться и остальными марками топлива, благодаря системе детонационного регулирования. Также следует помнить о том, что марка АИ-98 увеличивает мощность и понижает расход топлива, в то время как АИ-91 действует с точностью до-наоборот. Нельзя не отметить, что использование отечественного бензина – стало основной проблемой для M52, причем не мелкой. Вся соль в том, что покрытие цилиндров в алюминиевом блоке сделано из никасила, или иными словами – никелькремниевого сплава. Он довольно неустойчив к воздействию серы, частенько содержащейся в низкокачественном топливе. Это может сказаться на повреждении покрытия, обычно спустя 2-3 года или около 60 тысяч километров пробега. Никасил невозможно восстановить. Лишь замена блока цилиндров может помочь, в данном случае ремонт будет возможен. За ним последует коленвал и поршневой.

Модификация BMW M52TU

Слабые места

Двигатель BMW M52TU

Сера действует как средство против коррозии и привело к большому количеству преждевременного износа. Эта проблема была решена в сентябре 1999 года с введением стальной гильзы цилиндров в обновленном двигателе М52ТУ.

M52 TU (где TU – техническое обновление) это модернизированный двигатель с измененными фазами газораспределения к системе с непрерывным контролем как для впускных так и для выпускных клапанов (так называемый «двойной VANOS»).

Особенность двигателя БМВ М52ТУ

шестицилиндровый рядный двигатель с 4 клапанами на каждый цилиндр
блок цилиндров из алюминиевого сплава ALSiCu с обжатыми втулками из серого чугуна
переработанная головка блока цилиндров
прокладка ГБЦ выполнена многослойной из листового метала
блок цилиндров повышенной жесткости для улучшения акустических и вибрационных свойств
модифицированный коленчатый вал
внутреннее инкрементное зубчатое колесо из металлокерамического материала, закрепленное на коленчатом валу
масляный насос и регулятор давления масла, встроенные в успокоитель масла
циклонный маслоотделитель
регулирование угла установки впускного и выпускного распределительных валов = двойная система VANOS
распределительные валы, согласованные с фазами газораспределения
система охлаждения двигателя с подводом охлаждающей жидкости в головку блока цилиндров
подача вторичного воздуха в головку блока цилиндров для автомобилей с правосторонним рулевым управлением и для автомобилей для США
модифицированный поршень
шатуны с головками, полученные методом излома, для двигателей B20 и B25
термостат с электронным управлением для автомобилей семейства Е46
измененный контур охлаждающей жидкости с повышенной пропускной способностью и адаптированный водяной насос
быстроразъемные соединительные муфты для водяных шлангов
дроссельная заслонка с электродвигателем (MDK)
впускной модуль из 3 частей с электрически управляемой резонансной заслонкой и системой вихрекамерного смесеобразования
электрически управляемый эжекторный насос для усилителя тормозов
датчик температуры масла в опоре агрегата масляного фильтра
установленные рядом с двигателем двухпоточные катализаторы, встроенные в выпускной коллектор (не для моделей с правосторонним рулевым управлением)
контрольные кислородные датчики после катализатора
насос и клапан системы наддува вторичного воздуха (только для автомобилей с правосторонним рулевым управлением и для автомобилей выпускаемых для Американского рынка)

Двигатель BMW M52TUB20

Это модернизированная версия 2,0-литрового двигателя М52 которая отличается наличием системы газораспределения Bi-VANOS.

М52ТУБ20 применялся на:

BMW Z3 2.0 Coupe и BMW Z3 2.0 Roadster
BMW 320i E46 Sedan
BMW 520i E39

Двигатель BMW M52TUB25

Обновленная версия двигателя М52B25, которая была оснащена двойном VANOS-ом, что улучшило крутящий момент на низких оборотах.

М52ТУБ25 устанавливался на:

BMW 323i E46
BMW 523i E39
BMW Z3 2.8 Coupe и BMW Z3 2.8 Roadster

Двигатель BMW M52TUB28

Обновленная модель мотора B28 с установленной системой ВАНОС.

Устанавливался М52ТУБ28 на:

BMW 328i E46
BMW Z3 2.8 Coupe и BMW Z3 2.8 Roadster
BMW 528i E39
BMW 728i E38

Характеристики двигателя BMW M52 TU

M52TUB20	M52TUB24	M52TUB25	M52TUB28
Объем, см.куб	1991	2394	2494	2793
Диаметр цилиндра/ход поршня, мм	80/66	84/72	84/75	84/84
Степень сжатия, :1	11,0	–	10,5	10,2
Мощность, л.с. (кВт)/об.мин	150 (110)/5900	190 (140)	170 (125)/5500	193 (142)/5500
Крутящий момент, Нм/об.мин	190/3500	240	245/3500	280/3500
Мощность л.с. на литр	75,34	79,53	68,16	69,10
Допустимая максимальная частота вращения, об.мин	6500	6500	6500	6500
Вес двигателя, ∼ кг	177	120	177	180
Система управления	MS42.0	MS42.0	MS42.0	MS42.0

Подготовка и регулирование подачи топлива

дроссельная заслонка с электродвигателем/регулятор холостого хода
компактный пленочный расходомер воздуха (HFM, тип B)
клапанные форсунки с наклонным впрыскиванием
функция “running losses ventil” (США)
функция диагностики утечки топлива из топливного бака (США)

Мощность во всех обновленных двигателях осталась без изменений. Максимальный крутящий момент был достигнут при более низких частотах вращения двигателем, чем у предыдущих моделях. В целом, увеличен крутящий момент в диапазоне низких частот вращения.

Параметры, установленные на заводе, при необходимости могут быть изменены на станции технического обслуживания в пределах от 650 об/мин до 800 об/мин.

Особенности конструкции

Кроме алюминиевого блока, особенностью серии М52 является применение системы VANOS. Распредвал, управляющий впускными клапанами, регулируется для подбора оптимальных порций впрыскиваемого в камеру сгорания топлива, что позволяет увеличить мощность мотора, добиться улучшения приемистости в широком диапазоне оборотов.

В 1998 – 1999 году произошел дополнительный тюнинг этой системы – Double-VANOS. Второй распредвал, управляющий выпускными клапанами, получил аналогичные регулировки. Для городского цикла улучшение параметров очень заметно, так как снизился расход топлива, мотор не перегревается в пробках.

Подробное описание работы систем содержит мануал завода производителя. Изначально система зажигания электронная, отсутствуют подвижнее механизмы, увеличивается ее долговечность. Мотор 2,0 л считается базовой версией серии, модификации 2,5 л и 2,8 л предназначены для эксплуатации в Европе, Америке и РФ. Вариант 2,4 л создан исключительно для Таиланда.

Серия укомплектована изготовителем ЭБУ производителя Siemens версии MS41. Все навесное оборудование приводится во вращение одним ремнем, который рекомендовано осматривать постоянно, менять через 40000 км пробега.
