Двигатель 1g: характеристики, особенности, описание, обслуживание

Регламент обслуживания 1G FE 2,0 л/135 л. с.

Предусмотрена на двигатель 1G FE следующая периодичность замены расходников:

ремень ГРМ полежит замене каждые 75000 км, навесного оборудования через 50000 км;
тепловые зазоры клапанов рекомендовано регулировать после 30000 пробега;
очистка вентиляции картера предусмотрена каждые 2 года;
замену моторного масла производитель рекомендует через 7500 км вместе с масляным фильтром;
топливный фильтр после 40000 пробега следует заменить;
ежегодной замене подлежит воздушный фильтр;
после упаковки ОЖ с завода присадки внутри антифриза теряют эффективность после 40000 км;
ресурс свечей зажигания в системе DIS-4 движков составляет 20000 пробега;
появление прогара во впускном коллекторе возможно через 60000 км.

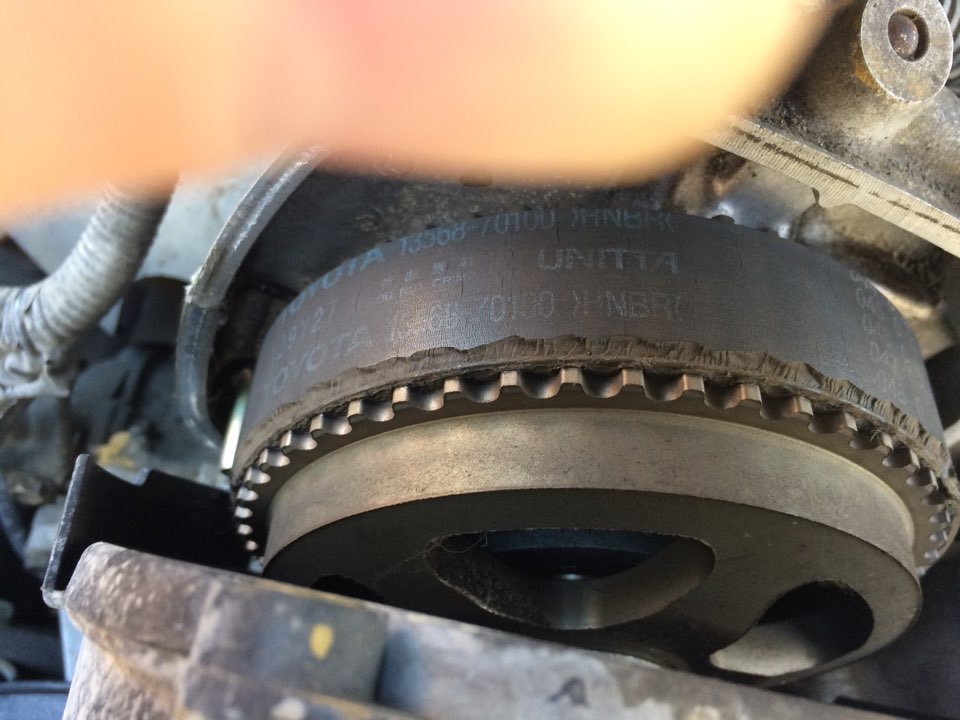

Замена ремня 1G FE

Первый вариант (1988 – 1998 г.) считается более надежным, вторая версия (1998 – 2005 г.) экономичной, тяговитой и приемистой. В заднеприводных авто с заменой фильтра потребуется 4,0 л смазки класса SJ/SL ровно, а в полноприводных 4,2 л масла 5W20, 5W30, 10W30.

В системе зажигания DIS-6 (с 1998 года) свечи зажигания при прочих равных условиях прослужат дольше 30 тысяч км вместо 20.

Особенности конструкции

Изначально двигатель 1G FE получил обозначение тип’90 и обладал предельно простой конструкцией:

чугунный блок цилиндров с 66 мм опорами под коленвал;
дюралевая головка блока цилиндров с двухвальным ГРМ типа DOHC 24V;
привод ремнем впускного распредвала, на выпускной вращение передается узкой шестерней TwinCam;
система зажигания с одной катушкой, трамблером и пучком высоковольтных проводов;
особенностью мотора стал привод от ремня ГРМ маслонасоса.

Два распредвала 1G FE

Схема ременного привода

В 1998 году модернизация внесла глобальные изменения в конструкцию силового привода, получившего обозначение тип’90:

прежними остались блок и коленвал;
степень сжатия повышена с 9,6 до 10 единиц;
цековок в торцах поршней больше нет, они гнут клапаны со 100% вероятностью в момент обрыва ГРМ ремня;
добавилось новое навесное оборудование – электроуправляемая дроссельная заслонка ETCS и коллектор впускной с изменяемой геометрией ACIS;
в системе зажигания DIS-6 нет пучка высоковольтных проводов и трамблера, катушки стоят на всех цилиндрах;
ремень ГРМ получил гидронатяжитель;
на впускной распредвал установлена VVTi муфта для корректировки фаз подъема клапанов.

Дроссельная заслонка ETCS

1G

Так как двигатель выпускался только в одном объёме, все двигатели серии G имеют обозначение 1G, и одни и те же диаметр цилиндра и ход поршня в 75 миллиметров.

1G устанавливался на автомобили:

Toyota Soarer
Toyota Celica Supra
Toyota Crown
Toyota Cressida
Toyota Altezza
Lexus IS200

Двигатель 1G-EU под капотом Toyota Crown, 1982

Двигатель 1G-FE под капотом Lexus IS200

Двигатель 1G-GE, 1982

Двигатель 1G-GTE, 1985

1G-EU

Японская версия, 1G-EU, выпускался с 1979 по 1988 годы. Этот двигатель имел по два клапана на цилиндр, и один распредвал. Его мощность составляла 105—125 л. с. (78-93 кВт) при 5400 оборотах в минуту, крутящий момент 157—172 Нм при 4400 оборотах в минуту.

1G-FE

Двигатель 1G-FE с двумя распредвалами использует малый ход клапана и другие оптимизации по экономии топлива. Этот двигатель появился в 1988 году. Его мощность составляла 135 л. с. (101 кВт) при 5600 оборотах в минуту, крутящий момент 176 Нм при 4400 оборотах в минуту. В 1998 году появилась версия с VVT-i, выдававшая мощность в 160 л. с. (119 кВт) при 6200 оборотах в минуту и крутящий момент 200 Нм при 4400 оборотах в минуту на автомобиле Altezza/IS 200. С окончанием выпуска первого поколения Lexus IS производство этого двигателя было прекращено в 2005 году.

1G-FE устанавливался на автомобили:

Toyota Altezza/Lexus IS 200
Toyota Crown
Toyota Chaser
Toyota Mark II
Toyota Cresta

1G-GEU

24-клапанный DOHC двигатель 1G-GEU разрабатывался для обеспечения высокой производительности и обладал двускатной камерой сгорания. Двигатели выпускались с августа 1982 по 1986 годы, в основном, для японского рынка. Мощность двигателя составляла 140—160 л. с. (104—119 кВт) при 6200 оборотах в минуту и крутящий момент 162—181 Нм при 5600 оборотах в минуту. Это был первый двигатель Toyota с двумя распредвалами и четырьмя клапанами на цилиндр, за что получил награду «JSME Medal for New Technology» в 1982 году. Для минимизации недостатков своей конструкции, 1G-GEU оборудовался T-VIS, системой изменения геометрии впускного коллектора, позволявшей увеличивать крутящий момент путем изменения геометрии впускного коллектора в зависимости от оборотов двигателя. Как и все последующие автомобили Toyota с двумя распредвалами, привод ГРМ был ременной, в отличие от цепного обладавший меньшими уровнем шума и требованиям к техническому обслуживанию. В августе 1983 года система впрыска топлива была изменена на EFI-D, которая позволяла измерить давление во впускном коллекторе, для определения правильной топливно-воздушной смеси.

1G-GEU устанавливался на автомобили:

Август 1981—1985 GA61
Август 1982-? Toyota Chaser/Mark II/Cresta
Август 1983-? Toyota Crown
Февраль 1983-? Toyota Soarer

1G-GE

Двигатель 1G-GE сменил 1G-GEU в 1988 году. Мощность двигателя упала с 160 до 150 сил, двигатель устанавливался на те же автомобили, что и 1G-GEU. Он выпускался для до 1993 года.

1G-GTE

24-клапанный DOHC двигатель 1G-GTE стал первым турбированным двигателем серии с двумя нагнетателями CT-12. Существовало три поколения этого двигателя с интеркулерами воздух-воздух и воздух-вода, выдававшие мощность от 185 до 210 л. с. (138—157 кВт) при 6200 оборотах в минуту и крутящий момент от 234 до 275 Нм при 3800 оборотах в минуту соответственно. Это был самый мощный двигатель в серии G. В мае 1991 года на большинстве из автомобилей его сменил 200-сильный двигатель .

1G-GTE устанавливался на автомобили:

1986—1992 (шасси GA70, только Япония)
1988—1992 // (шасси GX81)
1986—1991 (шасси GZ20)

1G-GPE

1G-GPE являлся двигателя 1G-GE, работавший на сжиженном газу. Его мощность составляла 110 л. с. (81 кВт) при 5600 оборотах в минуту и крутящий момент 152 Нм при 2400 оборотах в минуту.

1G-GPE устанавливался на автомобили:

Toyota Crown Comfort

1G-GZE

1G-GZE был версией двигателя с нагнетателем и выпускался с 1986 по 1992 годы. Его мощность составляла 168 л. с. (125 кВт) при 6000 оборотах в минуту и крутящий момент 226 Нм при 3600 оборотах в минуту. Как и турбированная версия, он был 24-клапанный DOHC двигатель, но отличался системой зажигания (DIS). 1G-GZE устанавливался только в паре с автоматической коробкой передач. В августе 1991 года его сменил на автомобилях Mark II/Chaser/Cresta, оставаясь на Crown до 1992 года.

1G-GZE устанавливался на автомобили:

Toyota Crown GS120, GS121, GS130, GS131
1988—1990 Toyota Mark II/Chaser/Cresta GX81

Регламент обслуживания 1G

Силовые агрегаты серии 1G были неприхотливы, не требовали дорогих масел и высокого качества топлива, планомерное обслуживание этих моторов делало их не убиваемым. Все что нужно было делать владельцу, это выполнять простейший действия описанные в мануале. Важен правильный подбор масла и своевременная его замена, так же при каждой замене масла требуется замена фильтрующего элемента.

Таким образом, обслуживание этого двигателя должно быть таким:

Замена масла каждые 7000-10000 километров пробега, а также установка нового фильтра;
Проверка приводных ремней навесного оборудования производится каждые 30 тыс.км., их замену следует произвести после 10000 км. пробега;
Каждые 10000 км. следует проверять состояние системы охлаждения, ресурс помпы около 50 тыс. км., а антифриз следует менять каждые 3 года;
Воздушный и топливные фильтры рекомендуется менять после каждых 20000 километров пробега, иначе на двигателях оснащенных нагнетателями, могут быть необратимые последствия из-за езды на бедной смеси;
Каждые 30 тысяч километров рекомендуется настраивать клапана, настраиваются они заменой шайб в толкателях, гидрокомпенсаторы в данных силовых установках не предусмотрены, в двигателе 1G-FE BEAMS регулировка клапанов осуществляется заменой толкателей;
Свечи зажигания требуют замены после 30-50 тысяч километров в зависимости от модификации, стоит понимать, что несвоевременная их замена может убить катушки зажигания на двигателях 1G-GZE и 1G-FE BEAMS;
Ремень ГРМ следует менять каждые 100000 км. пробега, на двигателе 1G-FE BEAMS следует чаще контролировать его состояние, так как эта силовая установка гнет клапана при обрыве ремня, в целом же двигатели серии 1G не гнут клапана при обрыве или перескоке ремня ГРМ.

Замена ремня ГРМ 1G-FE BEAMS

Обзор неисправностей и способы ремонта

Силовые установки серии 1G не доставляют особых проблем владельцу, в основном все неисправности появляются из за несвоевременного обслуживания и износа.

Жор масла может наблюдаться после 200000 км. пробега, виной всему очень часто бывают маслоотражательные колпачки,в 90% случаев их нужно просто заменить и жор масла пропадет, если же это не помогло, то залегли маслосъемные кольца, некоторым экземплярам помогает раскоксовка, но чаще всего требуется капремонт двигателя
Плохой запуск двигателя в холодное время года обусловлен зажатыми клапанами, лечится обычной настройкой клапанов, очень часто в морозы двигатель не заводится из за неработающей форсунки холодного пуска, она устанавливалась на ранние версии двигателя 1G, в таком случае потребуется замена термореле форсунки холодного пуска, многие автолюбители делают включение форсунки принудительно;
Сигнализация низкого давления масла, практически всегда связана с неисправностью датчика давления масла, но если замена датчика не помогла, то следует произвести ревизию маслонасоса и вкладышей;
Нестабильность холостого хода обусловлена проблемами с датчиком холостых оборотов, помогает чистка или замена датчика, так же на двигателе 1G-FE BEAMS это может быть связано еще и с системой VVT-i, если она вышла из строя, то плавающие обороты и упавшая мощность двигателя вам обеспечены;
Так же датчик положения дроссельной заслонки часто выходит из строя, тогда вы получаете отсечку на определенных оборотах, повышенный расход топлива и проблемы с запуском ;
Сальник маслонасоса часто течет, это влечет за собой скоротечную смерть ремня ГРМ, это не так страшно практически на всех двигателях серии 1G, но двигатель 1G-FE BEAMS гнет клапана и если на нем порвется ремень ГРМ, то последствия будут необратимы, так что стоит следить за сухостью двигателя в районе ГРМ
На двигателях оснащенных нагнетателями одной из болезней является пробой прокладки ГБЦ, выход один, замена прокладки на оригинал, аналоги долго не живут.

Обслуживание двигателя 1Г-ФЕ

Двигатель 1G-FE обслуживают по следующему регламенту:

Для мотора необходимо масло 5W-30 или 5W-40, для замены нужно 4.1—4.3 литра. Объем смазки двигателя внутреннего сгорания составляет 4.5—4.8 литра. Периодичность замены масла – не более 10 000 километров.
Рекомендуется использовать оригинальное масло Тойота SAE 5w-30 или 5w-40

ПриводГРМ 1G-FE ременный, заявленный ресурс – 100 000 км, ресурс на практике – 90 000 км. Регулировка клапанов – раз в 100 000 км.

Замена воздушного фильтра и топливного фильтра раз в 40 000 километров;

Воздушный фильтр и топливный фильтр двигателя Toyota 1G-FE

Свечи зажигания – 20 000 километров;
Антифриз необходимо менять по истечении двух лет, либо 40 000 км.

Антифриз Toyota Super Long Life. Концентрат 1л, артикул 08889-80140 (справа) или уже разведённый 5л, арт. 08889-80072 (слева).
