Двигатели bmw n57d30, n57d30s1, n57d30top

Двигатель N57D30 — характеристики, проблемы, модификации и надежность

Основное о двигателе

Дизельный двигатель с турбиной, имеющий рядное расположение шести цилиндров, был выпущен в 2008 году. Он производился с целью замены линейки моторов M57. На новом моторе был применен закрытый блок цилиндров, изготовленный из алюминия, который оснащался чугунными гильзами. Рабочий объем мотора составляет 3 литра. Головка блока цилиндров также была изготовлена из алюминия, и отличалась меньшей высотой, чем у предыдущей модели. ГБЦ оснащалась двумя валами, на каждый цилиндр было предусмотрено 4 клапана.

Привод газораспределительного механизма был передвинут в заднюю часть двигателя. Это было сделано для обеспечения максимальной безопасности пешеходов, в случае возникновения дорожно-транспортного происшествия. Цепной привод выполнен в один ряд, и отличается повышенным сроком службы, в сравнении с младшей линейкой N47. При правильной эксплуатации цепь способна пройти более 200 тысяч километров.

Эти двигатели комплектовались системой принудительного впрыска топлива третьей версии Common rail. Турбина с интеркулером также была неотъемлемой частью этих силовых агрегатов. Применялась Garrett GTB2260VK, которая была способна надуть до 1.7 бара с возможностью изменения геометрии. При этом, мотор полностью соответствовал всем стандартам Евро-5. Как и на предшествующей модели, на этих двигателях была установлена система EGR (рециркуляции отработанных газов), а также использовался коллектор, оснащенный вихревыми заслонками. За управление всем двигателем отвечала система DDE7.3 от Bosch.

В средине 2009 года мир увидела модификация двигателя N57 TOP, которой комплектовались автомобили BMW 740d. Этот мотор предполагал установку двухступенчатой турбины, переработанного выпуска и пъезофорсунок. Двухступенчатая турбина давала возможность нагнетать больше 2 бар, благодаря тому, что вторая ступень имела изменяемую геометрию.

Модификации

Инженерами немецкого концерна было разработано пять модификаций силового агрегата N57D30, которые предусматривали следующее:

  1. N57D30O0 – этот мотор производился с 2008 по 2014 год и считается самым первым дизельным агрегатом линейки. При крутящем моменте в 540 Нм, этот двигатель позволял получить до 245 лошадиных сил.
  2. N57D30U0 – производство этого мотора стартовало в 2010 и закончилось в 2013 году. Это самая слабая модификация силового агрегата линейки, которая предусматривала установку турбины Garrett GTB2260VK. Такой двигатель позволял получить порядка 204 лошадок при 450 Нм крутящего момента. В будущем, этот был заменен линейкой
  3. N57D30T0 – двигатель выпускался с 2009 по 2014 год. При крутящем моменте в 600 Нм, он был способен развивать порядка 306 лошадиных сил, что позволило ему стать самым мощным двигателем своей линейки, и полностью вытеснить силовые агрегаты M57TU2 TOP.
  4. N57D30O1 – довольно спорная модификация двигателя, которая начала выпускаться с 2011 года и до настоящего времени. При 560 Нм крутящего момента с этого мотора удавалось снимать внушительные 260 лошадей.
  5. N57D30T1, также известен как N57TU, который выпускается с 2011 года по сегодняшний день, и вызван стать заменой для устаревших модификаций N57D30T0. Этот двигатель развивал мощность до 313 лошадиных сил при крутящем моменте в 630 Нм.
  6. N57D30S1 – производство этого мотора стартовало в 2012 году и не закончилось до сих пор. Это уникальное творение немецких инженеров, позволяющее получить 381 лошадиную силу при 740 Нм крутящего момента. Главной особенностью такого силового агрегата является применение трех турбин.

Тюнинг

Моторы, оснащенные одной турбиной, можно с использованием одной прошивки оттюнинговать до 300 лошадиных сил. Версии двигателя, оснащенные даунпайпом, прошиваются до 320 лошадей. Модификации N57TU позволяют получить до 330 лошадиных сил.

bmwband.ru

Модификации

  • N57D30O0 – это первый N57 верхнего (Upper) класса производительности с 245 л.с. и 520-540 Нм.
  • N57D30U0 – вариация N57 низкого (Lower) класса производительности с 204 л.с., 450 Нм, и Garrett GTB2260VK. Именно эта модификация послужила базой для N
  • N57D30T0 – N57 высшего (Top) класса производительности с 209-306 л.с. и 600 Нм. Первые BMW с N57D30TOP появились в 2009 году. Агрегаты оснащались доработанным выпуском, форсунками с пьезоэлектрическим приводом и системой наддува BiTurbo (с K26 и BV40 от BorgWarner), где вторая ступень – это нагнетатель с переменной геометрией, что позволяет создавать давление 2.05 бар. N57D30TOP управляется при помощи блока Bosch с прошивкой DDE версии 7.31.
Основные характеристики BMW N57D30TOP
Объем, см3 2993
Max мощность, л.с. 306-381
Max крутящий момент, Н·м (кг·м)/об/мин 600 (61)/2500 630 (64)/1500 630 (64)/2500 740 (75)/2000
Расход, л/100 км 5.9-7.5
Тип Рядный, 6-цилиндровый
Диаметр цилиндра, мм 84-90
Max мощность, л.с. (кВт)/об/мин 306 (225)/4400 313 (230)/4300 313 (230)/4400 381 (280)/4400
Степень сжатия 16.05.2019
Ход поршня, мм 84-90
Модели 5-Series, 7-Series, X3, X4, X5, X6
Ресурс, тыс. км 300+
  • N57D30O1 – агрегат верхней (Upper) категории производительности первого технического обновления с 258 л.с. и 560 Нм.
  • N57D30T1 – мотор высшего (Top) класса производительности первого обновления с 313 л.с. и 630 Нм. Выпуск первых доработанных N57D30T1, соответствующих всем стандартам Евро-6, начался в 2011 году. Обновленные агрегаты получили улучшенные камеры сгорания, нагнетатель Garrett GTB2056VZK, а также электромагнитные форсунки. ДВС управляется блоком Bosch с прошивкой DDE версии 7.41.
  • N57D30S1 – это двигатель супер (Super) класса производительности первого технического обновления с системой нагнетания Tri-Turboged, что позволяет получать 381 л.с. и 740 Нм. Установка имеет усиленный БЦ, новый коленвал, поршни под сс 16.5 и доработанную СО. Также увеличились клапана, была установлена новая система впуска, форсунки с пьезоэлектрическим приводом, улучшена топливная система, а также выхлоп, соответствующий нормам Евро-6. Блок управления поставили от Bosch с прошивкой DDE версии 7.31. Главное, что отличает N57D30S1 от остальных модификаций N57D30 – это трехступенчатый турбонаддув с двумя нагнетателями BV45 от BorgWarner и одним B2, которые в сумме и позволяют добиться 381 л.с. и 740 Нм.
Основные характеристики BMW N57D30S1
Объем, см3 2993
Max мощность, л.с. 381
Max крутящий момент, Н·м (кг·м)/об/мин 740 (75)/3000
Расход, л/100 км 6.7-7.5
Тип Рядный, 6-цилиндровый
Диаметр цилиндра, мм 84-90
Max мощность, л.с. (кВт)/об/мин 381 (280)/4400
Степень сжатия 16.05.2019
Ход поршня, мм 84-90
Модели 5-Series, X5, X6
Ресурс, тыс. км 300+

Характеристики двигателей N52

Годы выпуска

2004-2011(2015)

Материал блока цилиндров

Магний-алюминий

Система питания

Распределённый впрыск

Тип

Рядный, атмосферный, бензиновый

Количество цилиндров

6

Клапанов на цилиндр

4

Ход поршня, мм

78.8/88

Диаметр цилиндра, мм

82/85

Степень сжатия

11/10,7

Объём двигателя, куб.см

2497/2996

Мощность двигателя, л.с./об.мин

258/6600

265/6650

272/6650

Крутящий момент, Нм/об.мин

280/2500-3500

270/2750

300/2500-4000

310/2600

315/2750-4250

315/2750

Топливо

95

Экологические нормы

Евро 5

Вес двигателя, кг

118-178

Расход  топлива, л/100 км (для Е60 523i)— город — трасса — смешан.

Расход масла, гр./1000 км

до 1000

Рекомендуемое масло

Объём масла в двигателе, л

6.5

Объём масла при замене, л

~6.0

Интервал замены масла, км

 10000

Рабочая температура двигателя, град.

108

Ресурс двигателя, тыс. км — по данным завода  — на практике

Тюнинг, л.с. — потенциал — без потери ресурса

Двигатель устанавливался

BMW 125 E82/88

BMW 128 E82/88

BMW 130 E87

BMW 323 E90

BMW 325 E90/91/92/93

BMW 328 E90/92/93

BMW 330 E90/92/93

BMW 523 E60/61/F10

BMW 525 E60/61

BMW 528 E60/61/F10

BMW 530 E60/61

BMW 630 E63/64

BMW 730 E65/66/F01

BMW X1 E84

BMW X3 E83/F25

BMW X5 E70

BMW Z4 E85/89

  • http://wikimotors.ru/bmw-n47/
  • http://bmw-fotoblog.ru/bmw-b47-novyj-4-cilindrovyj/index.html
  • https://motortop.ru/encziklopediya-dvs-i-kpp/dvigateli/dvigateli-bmw/dvigatel-n47d20/
  • https://ru.other.wiki/wiki/bmw_n47
  • https://bmw-takt.ru/poleznaya-informacziya/dvigatel-bmw-n52.html

VW 2.5 TDI V6

Затрудненный доступ к приводу ГРМ (зубчатый ремень) имеет и Фольксвагеновский 2.5 V6 TDI. 2,5-литровый турбодизель появился в активе VW еще в 90-е годы. Тогда это была рядная «пятерка», обладающая посредственными характеристиками и архаичной, по сегодняшним меркам, конструкцией. Двигатель применялся, в частности, в Ауди 100, Volkswagen Touareg и Transporter T4, Volvo 850 и S80 первого поколения.

Осенью 1997 года был представлен 2,5-литровый V6. Это был совершенно новый двигатель, оснащенный практически всеми последними технологиями Фольксваген (за исключением форсунок). Таким образом, здесь присутствует два ряда цилиндров, разнесенных на 90 градусов (хорошая балансировка), управляемый электроникой топливный насос высокого давления, алюминиевая головка блока с четырьмя клапанами на цилиндр и уравновешивающий вал в масляном поддоне. В процессе производства мощность увеличилась со 150 до 180 л.с.

Наиболее склонны к отказам версии 2.5 TDI V6, предлагавшиеся с 1997 по 2001 год. В турбодизелях того периода (первая буква в обозначении «А») преждевременно изнашивались кулачки распределительного вала и выходил из строя ТНВД. Со временем масштабы проблем сократились, но случаи разрушения распределительного вала фиксировались и позже, например, в Skoda Superb 2006 модельного года. Ресурс ТНВД увеличился почти в 2 раза – с 200 до 400 тыс. км. Но осталась не решенной еще одна проблема: неисправность цепи привода масляного насоса может привести к заклиниванию двигателя. Кроме того, со временем выходят из строя система надува, EGR и расходомер.

Резюме

Код двигателя Власть Крутящий момент Redline (авто / вручную) Годы
N57D30U0 150 кВт (201 л.с.) при 4000 450 Нм (332 фунт-фут) в диапазоне 1750-2500 5000/4250 2010 г.
N57D30O0 180 кВт (241 л.с.) при 4000 540 Нм (398 lb⋅ft) при 1750-3000 5400/4500 2008 г.
N57D30O1 190 кВт (255 л.с.) при 4000 560 Нм (413 lb⋅ft) при 1500-3000 5400/4300 2011 г.
N57D30T0 225 кВт (302 л.с.) при 4400 600 Нм (443 lb⋅ft) при 1500-2500 5000/4750 2009 г.
N57D30T1 230 кВт (308 л.с.) при 4400 630 Нм (465 lb⋅ft) при 1500-2500 5200/4600 2011 г.
N57S 280 кВт (375 л.с.) при 4000-4400 740 Нм (546 lb⋅ft) при 2000-3000 5400/4600 2012 г.

Stage 3

375bhp & 560Ft/Lbs

Much beyond 350bhp the standard CP3 pump struggles to cope with the fuel required, not surprising as the R70 pump the M57 uses is the same as the 140hp 118d’s!We decided to select a pump that is a direct bolt on but offers almost 30% more flow. This is an ‘R90’ pump which means for each revolution it displaces 0.9cc of fuel vs 0.7 on the standard pump.We have tested a pump of this size well over 500bhp on our 2.0 Arosa drag car.We also have a 2700 BAR Rail Pressure sensor available, but this is not really needed with the R90 pump as its unlikely you will be able to push beyond the standard 2000 BAR Sensors range.

400bhp & 600Ft/Lbs

Its all well and good having as much fuel as you like to make silly HP but it needs to efficiently find its way into the engine. BMW engines are much better in factory form than VW engines but improvements can still be made, the valves springs are notably soft and whist replacing those, you might as well fit a set of upgraded cams and Head studs. This can all be done without removing the head.

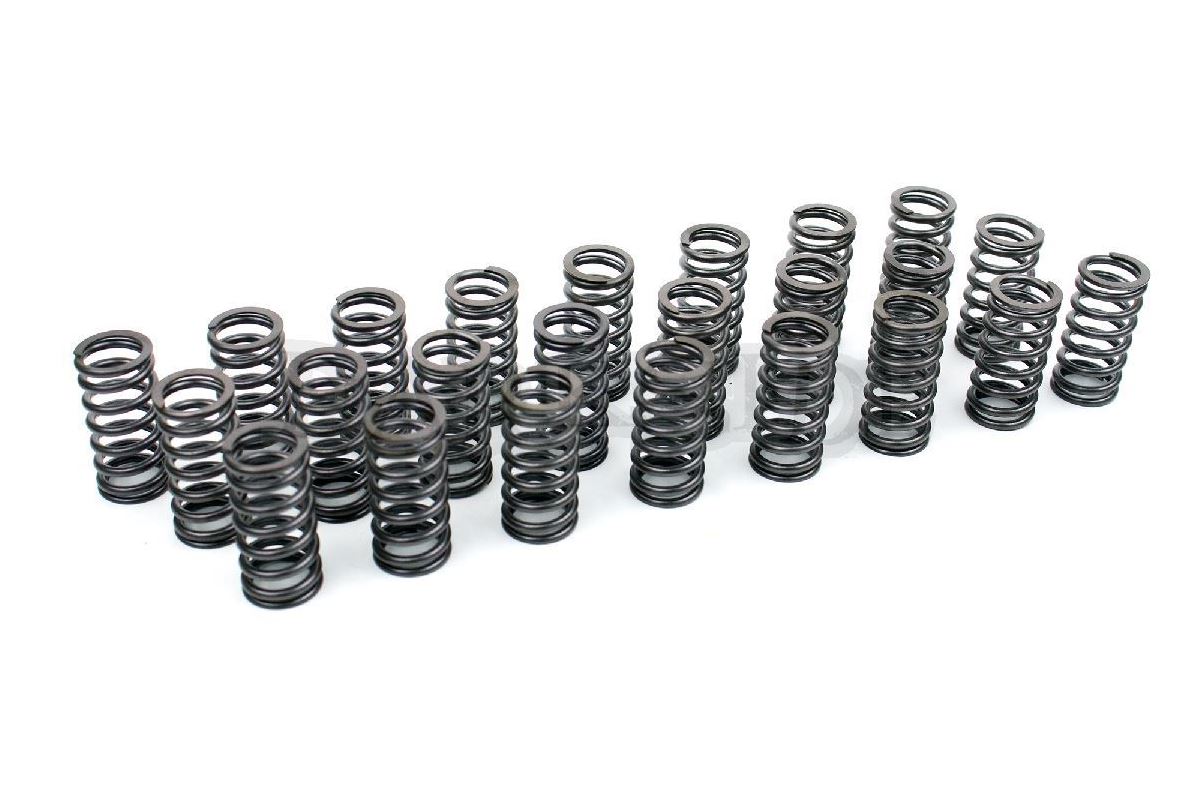

BMW Performance Valve Springs 330d 530d (M57 M57N M57N2 engines)

If you are considering replacing the timing chain as well as all this it would be rude not to port the head a little, we don’t offer this as a service but soon will! If the GTD2872 turbo is not enough then the next steps will involve custom fabrication and sacrifice of some items like the standard airbox ect, room is severely limited on the BMW engines, especially RHD cars. Cams, head, headstuds, bigger turbo…

Типичные неисправности силового агрегата M57

Главной проблемой этого мотора, как и остальных дизелей, является низкокачественное дизельное топливо с повышенным содержанием серы. Это, как правило, приводит к выходу из строя форсунок впрыска. Особенно это актуально в двигателях, которые выпущены позже 2003 г., так как в них устанавливали форсунки нового образца, прихотливые к качеству топлива и неремонтопригодные. Одновременно известны проблемы с топливными фильтрами, которые забиваются парафинообразными включениями, появляющимися в плохом топливе при низкой температуре.

Узлы и детали, которые могут выйти из строя по конструкционным причинам:

  • клапан рециркуляции газов;
  • гидроопоры двигателя;
  • заслонки коллектора (ослабление);
  • крышка корпуса масляного фильтра;
  • проблемы очистки картерных газов, идущих к турбине.

Подавляющее большинство проблем вызывает использование низкокачественного топлива. Прецизионная система впрыска «Common rail» требует применения топлива высокого класса, покупка неизвестной солярки приводит к преждевременному выходу из строя форсунок и ТНВД, ремонт или замена которых имеет высокую стоимость.

Двигатель M57 является классическим примером попытки создания мощного и одновременно экономичного агрегата, имеющего наилучшие физические показатели в моторах такого класса.

Двигатель N57D30S1 — характеристики, проблемы, модификации и надежность

Преимущества

Мотор N57D30S1 начал комплектоваться усовершенствованным и полностью переработанным блоком цилиндров, который изготавливался из алюминия. Блок стал закрытым и оснащался чугунными гильзами. Конструкция коленчатого вала также была переработана для полного соответствия новому блоку. Это дало возможность повысить технические характеристики, и увеличить мощность мотора объемом в 3.0 литра. Силовой агрегат получил и новую ГБЦ. В неё устанавливали пару распределительных валов и по 4 клапана на каждый цилиндр. Привод ГРМ поменял свое положение – его переместили в заднюю часть двигателя. Это позволило обеспечить большую безопасность пешеходов, поскольку расстояние между мотором и капотом возросло.

Трехлитровый мотор Tri-turbo комплектуется тремя турбонагнетателями. Две турбины отличаются меньшим размером и имеют изменяемую геометрию. Третья турбина имела большие размеры и предусматривала фиксированную геометрию. Такая комбинация позволила достичь максимальной мощности.

Недостатки

Первой и, пожалуй, самой большой проблемой этих двигателей являются вихревые заслонки. В отличие от силовых агрегатов серии М в этих моторах они не улетают в двигатель, что уже хорошо. Но вихревые заслонки могут забиться насколько, что их движение будет затрудненным. Эта неисправность приводит к неровной работе мотора и появлению ошибок при движении. Причина этого недостатка – клапан EGR. С этой проблемой можно бороться путем периодической прочистки клапана или его программного удаления. Это рекомендуется сделать при первом удобном случае, так как коллектор сильно забивается уже после 100-150 тысяч километров пробега.

Громкая работа, возникновение посторонних звуков и шумов. Демпфер коленчатого вала примерно через 100 тысяч километров выходит из строя и требует замены. Это проблема известна и владельцам моторов серии N47. Цепь ГРМ также может выйти из строя примерно после 200 тысяч пробега. О необходимости замены или контроля цепи может сигнализировать появление постороннего звука с задней части силового агрегата.

Турбины мотора не являются его слабым местом. Ресурс работы турбонагнетателей превышает 200 тысяч километров, что является нормальным показателем. С мотором не возникает проблем при нормальной эксплуатации и должном обслуживании. Стоит вовремя менять масло и использовать только качественные жидкости. Нужно также следить за качеством используемого топлива. Если соблюдать все рекомендации, то ресурс силового агрегата может превысить 300 тысяч километров.

Двигатели N57D30S1 считаются сравнительно надежными и отличаются хорошим качеством. Как и другие модификации серии N57 они почитаются экспертами и автолюбителями, а также имеют высокие рейтинги. Обслуживание моторов очень простое, поэтому его можно проводить и самостоятельно. Но, ряд недостатков не дал возможности мотору прижиться должным образом, так как автолюбители начали критиковать инженеров BMW.

bmwband.ru

Двигатель 3.0 (М57): твердотопливный

Лучший дизель в истории BMW и один из лучших дизельных двигателей последних лет. Преемник — N57 — больше не один движок не собирал такой похвалы.

Хорошая динамика, приятный звук (R6!) И высокая долговечность — 3-литровый дизель BMW M57 серии стоит вашего интереса! Устройство дебютировало в 1998 году и завоевало звание двигателя года в классе 2,5-3,0 литра в течение 4 лет подряд.

Это 6-цилиндровый двигатель с 24-клапанной головкой, системой впрыска Common Rail, системой рециркуляции отработавших газов и турбонагнетателем с изменяемой геометрией. В 2002 году появился новый вариант этого двигателя — M57N.

В дополнение к впрыску нового поколения, изменения в приводе синхронизации были также введены. После очередной модификации мотор получил, среди прочего Турбокомпрессор с управлением лопатками с помощью электрического позиционера и обозначением «M57N2».

Самое главное, мы оцениваем общую долговечность агрегата очень высоко (несравнимо выше, чем у преемников — N57). Большинство проблем возникает из-за износа оборудования — многие старые автомобили с двигателями M57 уже имели пробег более 500 000. км.

Следует ожидать таких же отказов, как и в других современных дизельных двигателях: форсунках, турбинах и т. Д. Бывает, что заслонки в системе впуска сломаны (только в отдельных вариантах).

Ремонт стоит? Как правило, он разумен, например, могут быть восстановлены электромагнитные форсунки.

Двигатель 3.0 (М57) — нам нравится:

Механики хвалят долговечность механики двигателя M57, очень хорошие характеристики (особенно у более сильных версий), разумные затраты на многие ремонтные работы.

Двигатель 3.0 (М57) — нам это не нравится

Довольно большой спрос на топливо, риск повреждения заслонок во впускном коллекторе (отдельные версии), большой пробег многих автомобилей.

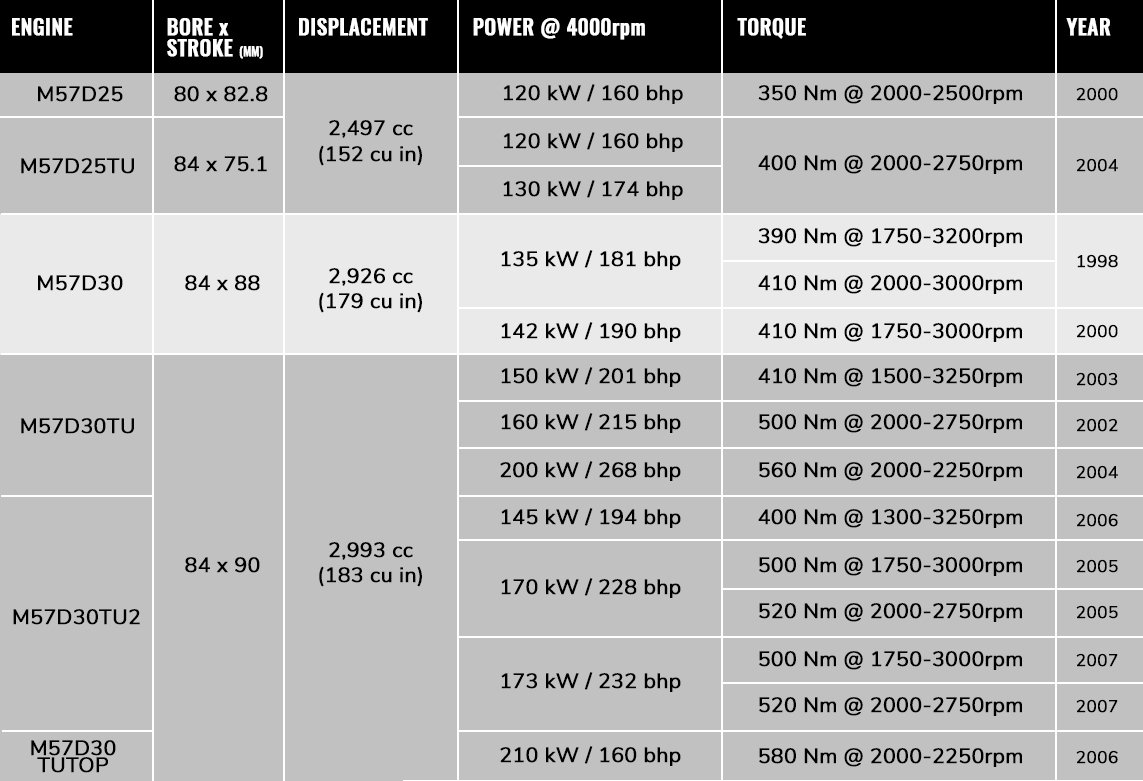

Второе поколение двигателей М57

В 2002 году впервые в автомобили начали устанавливать новую версию двигателя с маркировкой M57TUD30, рабочий объем цилиндров составляет ровно 3 литра. Это стало возможно благодаря увеличению хода поршня на коленчатом валу до 90 мм. В них также устанавливали новую модель турбины Garrett GT2260V и блок управления двигателям DDE5.

Наиболее мощная модификация получила название M57TUD30TOP. Ее отличием является то, что в ней установлены 2 турбированые компрессорные установки различных размеров: BorgWarner KP39 и K26. С помощью их достигается высокое давление наддува, которое составляет 1.85 бар. В данном двс степень компрессии достигает отметки в 16,5. Позже на смену этому двигателю пришла доработанная версия с M57D30TOPTU.

Все двигатели серии М57 обладают электронной регулировкой геометрии крыльчатки. Также, в системе непосредственного впрыска топливной жидкости Common Rail, установлен аккумулятор давления. Благодаря интеркуллеру возможно увеличение количества подаваемого воздуха. Контроль за уровнем масла в двигателе осуществляют электронные датчики. Для точной подачи необходимого количества топлива в камеры сгорания двигателя, используется пьезоинжектор, расположенный в системе впрыска. Он также помогает обеспечить повышенные показатели экономичности и экологичности. Для полного соответствия всем экологическим нормам, предъявляемым дизельным двигателям, конструкторы установили на все агрегаты линейки М57 впускные коллекторы с вихревыми заслонками. При работе двигателя на низкой частоте вращения коленчатого вала, каждая заслонка перекрывает один впускной канал, вследствие чего улучшается качество образование смеси и сгорание топлива.

Также в данных моторах устанавливается клапан рециркуляции отработавших газов – ЕГР. Его функцией является возвращения части выхлопных газов обратно в рабочие камеры цилиндров двигателя, что позволяет осуществить более качественное сгорание топливно-воздушной смеси. В зависимости от модификации, двигателя оснащаются двумя типами блоков управления: Bosch DDE4 или DDE6.

В 2005 году появились новые модификации двигателей из линейки М57, которые получили маркировку M57D30TU. В них установлен облегченный алюминиевый блок цилиндров, усовершенствованная система Common Rail, новые форсунки с пьезоэлементом, улучшенные распределительные валы, выпускной коллектор выполнен из чугуна. Диаметр впускных клапанов в новых двигателях равен 27.4 мм. Несмотря на установку модернизированного турбонагнетателя Garrett GT2260VK и Электронного Блока Управления DDE6, двигатель соответствует экологическим стандартам Евро-4.

BMW M57

М57 появился в 1998 году, сменив М51. Новичок позаимствовал часть решений от предшественника. Среди новшеств система впрыска Common Rail и турбина изменяемой геометрии с вакуумным управлением лопатками. С самого начала турбодизели BMW имели цепной привод ГРМ. В М57 использовались две однорядные цепи.

В рамках первой модернизации в 2002 году M57N (M57TU) получил впускной коллектор переменной длины, систему впрыска Common Rail нового поколения и две турбины (только версия 272 л.с.). Очередная модернизация произошла на рубеже 2004-2005 года – M57N2 (M57TU2). В топ–версии появились пьезофорсунки и DPF-фильтр. 286-сильная версия обрела 2 турбины. На базе М57 был создан 2,5-литровый агрегат M57D25 (M57D25TU).

Одна из главных проблем M57N – дефектные заслонки впускного коллектора. Нередко дело доходило до их обрыва. В результате обломки попадали в двигатель и повреждали его. В M57N2 это происходит реже – была пересмотрена конструкция крепления. При больших пробегах встречаются проблемы с системой вентиляции картерных газов, клапаном EGR, форсунками и свечами накала.

Цепь ГРМ оказалась достаточно прочной, а ее растяжение – результат жестокой эксплуатации. В версии N57 цепь перенесли на сторону коробки. Так что, если с приводом что-то случится (например, выйдет из строя натяжитель), то затраты на ремонт вызовут ужас даже у самых стрессоустойчивых.
