Что собой представляет кислородный датчик

КАК ПРОВЕРИТЬ ЛЯМБДА ЗОНД

Если появились признаки неисправности лямбда зонда, перед заменой следует сначала убедиться в его неисправности. В первую очередь необходимо проверить ЭСУД на возможные ошибки. Ошибки проверяются с помощью компьютерной диагностики (допустим, на сканере «Аскан») или с помощью бортового компьютера, если он установлен на автомобиле и обладает возможностью считывания ошибок.

По коду ошибки можно определить, какая в системе возникла неисправность. Например, ошибка 0135 означает неисправность нагревательного элемента «лямбды», а 1102 – низкое сопротивление датчика. Нередко возникают обрывы проводов в цепи, об этом свидетельствует ошибка 0140. Отсутствие питания на разъеме датчика проверяется в помощью вольтметра. При включенном зажигании подсоединяем щупы прибора:

• Минус – к массе (к двигателю);
• Плюс – к контакту «В» на разъеме.

Вольтметр должен показывать напряжение 12 в. Если оно отсутствует, значит, в цепи есть обрыв. Меньшее напряжение свидетельствует о разряженном аккумуляторе. Не исключена вероятность, что в штекере окислился контакт. Зачистка контактов в таком случае решает проблему.

проверка лямбда зонда мультиметром

Проверка датчика кислорода

Обычно диагностика лямбда зонда производится с помощью вольтметра и омметра или мультиметра, который заменяет сразу оба эти тестера. Чтобы проверить накальную спираль регулятора необходимо отсоединить от колодки контакты 3 и 4 разъема (обычно это коричневый и белый провода) и подключить к их зажимам концы тестера. Если сопротивление спирали составляет не меньше 5 Ом, то это хороший знак.

Также проверка лямбда зонда мультиметром позволяет узнать чувствительность наконечника датчика кислорода. Чтобы узнать термоэлектрические параметры элемента необходимо включить и прогреть двигатель до 70-80 градусов. После этого:

• Доведите обороты двигателя до 3000 и удерживайте этот показатель на протяжении 3 минут, чтобы датчик разогрелся.
• Соедините минусовой щуп тестера (сигнальный провод) с массой машины, а второй – с выходом лямбда зонда.
• Проверьте показания тестера, данные должны варьироваться от 0,2 до 1 В и обновляться до 10 раз за секунду.
• Резко нажмите на педаль акселератора и отпустите ее, если мультиметр покажет значение в 1 В, а потом резко упадет на ноль, то лямбда зонд в порядке. Если данные на тестере не скачут при нажатии и отпускании педали, а показатели составляют порядка 0,4 – 0,5 В – это свидетельствует о необходимости замены датчика.

Если напряжения вообще нет, то, скорее всего, причина неисправности кроется в проводке, поэтому «прозвоните» мультиметром все провода, которые идут от выключателя зажигания к реле.

Полезно! Чтобы более точно уточнить характеристики чувствительности лямбда зонда потребуется профессиональное оборудование – осциллограф.

Если ваш автомобиль оснащен «умной» бортовой системой, то обратите внимание на сигнал «Check Engine», который может выдать следующие ошибки:

• 0130 – свидетельствует о том, что датчик выдает неверный сигнал.
• 0131 – очень слабый сигнал датчика.
• 0133 – лямбда медленно откликается.
• 0134 – нет вообще никакого отклика.
• 0135 – неисправность нагревателя лямбды.
• 0136 – заземление второго датчика замкнуло.
• 0137 – второй датчик выдает очень низкий сигнал.
• 0138 – через-чур высокий сигнал второй лямбды.
• 0140 – обрыв зонда.
• 1102 – невозможно считать показатели, так как сопротивление элемента слишком низкое или вовсе отсутствует.

Однако перед тем как проверить датчик кислорода лямбда зонд (видео этого процесса представлено ниже) с помощью специального тестера, обратите внимание на его внешний вид. Если на него налипли вещества, которые препятствуют его полноценной работе, то возможно удастся ограничиться ремонтом этого элемента

Немного из истории

Автомобиль отечественного автопрома ваз 21099 инжектор стал достаточно популярным еще с выходом с конвейера первых моделей. Его основными преимуществами перед своим собратом, имеется ввиду 6 модель по популярности, стало использование переднего привода и инжекторных силовых агрегатов. Использование таких двигателей значительно повысило качество работы самого агрегата и соответственно увеличилась мощность. Это связано с более эффективным сжиганием и приготовлением топливной смеси за счет применения впрысковых нагнетательных систем. А при увеличении КПД увеличилось качество отработанных газов. Но, хоть двигатель и имеет по сравнению с шестерошным, на порядок больше датчиков, проблемы с его работой все равно время от времени проявляются. Они могут быть связаны со следующими факторами:

• некачественное топливо;
• дефект в самом агрегате, в двигателе или в инжекторе;
• дефекты, вызванные температурой и влажностью окружающей среды;
• неправильная регулировка устройства впрыска топлива.

Одной из самых типичных и частых неисправностей является нестабильность работы двигателя от небольших колебаний в пределах 100 оборотов и до больших скачков, вплоть до останова двигателя. Такая неисправность чаще всего начинает проявляться при минусовых температурах, а в особенности при переходе из плюса в минус и при высокой относительной влажности.

В таком случае во всех воздуховодах и полостях образуется конденсат, а при понижении температуры он превращается лед, потому что не успевает полностью высохнуть. Что приводит в свою очередь к залипанию штока, как самой дроссельной заслонки, так и конусовидного клапана регулятора холостого хода. Его еще называют и датчиком ХХ.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

—зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

• увеличение расхода топлива;
• снижение динамики двигателя;
• нестабильная скорость холостого хода силовой установки;
• дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Признаки неисправности

Датчик кислорода ВАЗ-2114 может выходить из строя. При этом водитель заметит, что на панели приборов загорелась желтая лампа «Проверьте двигатель».

Ввиду того что на электронный блок управления не будет поступать корректное значение лямбды, мотор всегда будет работать в режиме прогрева. То бишь в цилиндры намеренно поступает бедная смесь с большим содержанием бензина. Это заметно отображается на расходе топлива. Также при неисправности датчика кислорода ВАЗ-2114 может глохнуть на ходу. Холостые обороты будут нестабильными. А при наборе скорости водитель ощутит характерные рывки и толчки. Еще один признак, свидетельствующий о неисправности кислородного датчика на «Ладе» — это повышенная концентрация токсичных веществ в отработавших газах. Но, как правило, на глаз определить это довольно трудно. Для этого нужно воспользоваться специальным измерительным прибором.

Лямбда-зонд на автомобилях ВАЗ

На ВАЗах используется несколько типов датчиков:

1. Bosch № 0 258 005 133, норма Евро – 2. Устанавливался на устаревших моделях с объемом двигателя 1,5 литра. На поздних моделях с нормой Евро – 3, этот датчик использовался как первый, и ставили его до катализатора.

Вторым ставили датчик, у которого есть «обратный разъем». Но можно встретить установленные два одинаковых датчика

2. Bosch № 0 258 006537 устанавливался на автомобилях, выпущенных с октября 2004 года.имеют  в своем строении нагревательный элемент.

Лямбда – зонды, выпускаемые фирмой «Bosch», взаимозаменяемы с похожими по строению циркониевыми датчиками

Обратите внимание, что датчик без подогрева можно заменить подогреваемым датчиком. Только не наоборот

КАКИЕ ПРИЗНАКИ СВИДЕТЕЛЬСТВУЮТ О НЕИСПРАВНОСТИ ДХХ

Любого водителя, опытного или начинающего, должны насторожить необычное поведение мотора во время его работы. Это могут быть такие явления:

1. Неустойчивая работа или полная остановка мотора. Отказ в работе при отпущенной педали газа;
2. При полностью прогретом моторе, холостые обороты самопроизвольно то повышаются, то понижаются;
3. После выключения передачи происходит полная остановка двигателя;
4. Во время пуска холодного двигателя, не наблюдается повышения частоты вращения коленчатого вала;
5. При подключении других мощных потребителей электроэнергии, уходят вниз обороты мотора.

При появлении любого из них, а то и нескольких признаков одновременно, нужно обратить внимание на работоспособность ДХХ

КАК ПРОВЕРЯЮТ РАБОТОСПОСОБНОСТЬ ДХХ

Этот датчик не снабжён элементами самодиагностики, как некоторые другие, поэтому сигнала на табло о его неисправности не будет. С одной стороны это облегчает поиск неисправного узла, а с другой стороны для проверки его работоспособности нужен измерительный прибор. Хорошо подходит китайский цифровой мультиметр, стоимость его небольшая, она по «карману» любому владельцу машины. Если у вас есть подобный прибор, то можно приступить к проверке его работоспособности.

Проверка датчика холостого хода на ВАЗ 2109 инжекторного типа, выполняется таким образом:

1. Прибор ставится в положение для измерения напряжения, и проверяют бортовую сеть автомобиля. Щупы прибора, установленные на клеммы аккумулятора, должны показать напряжение немногим больше, чем 12 Вольт;
2. При выключенном зажигании отключают разъём с проводами от ДХХ. Для этого нужно пальцами надавить на фиксатор на пластиковом корпусе разъёма.

Это наглядно видно на фото слева. Отключать или подключать датчик нужно только при выключенном зажигании, чтобы избежать выхода из строя электроники блока управления. Щуп измерительного прибора подключается к массе машины. Включают зажигание и вторым щупом проверяют наличие напряжения в выводах на разъёме, которые обозначены на фото буквами A и D. Это хорошо видно на правом фото. Оно должно быть не менее чем 12 Вольт. Если оно значительно ниже, или отсутствует совсем, то виновником может быть обрыв питающих проводов или выход из строя электроники в блоке управления работой мотора.

На фото хорошо видно, где находится датчик холостого хода.

Расположение ДХХ

Чтобы его снять, нужно воспользоваться крестообразной отвёрткой и отвинтить два крепящих его винта.

Снятие ДХХ

• На фото отчётливо видно и место где находится РХХ. Винт, который ближе к патрубку, имеет «плохую привычку» теряться. чтобы этого не случилось, сперва вывинчивают левый винт. Легонько тянут ДХХ на себя и выкручивают винт с правой стороны. В таком случае он останется в отверстии корпуса и не выпадет ;

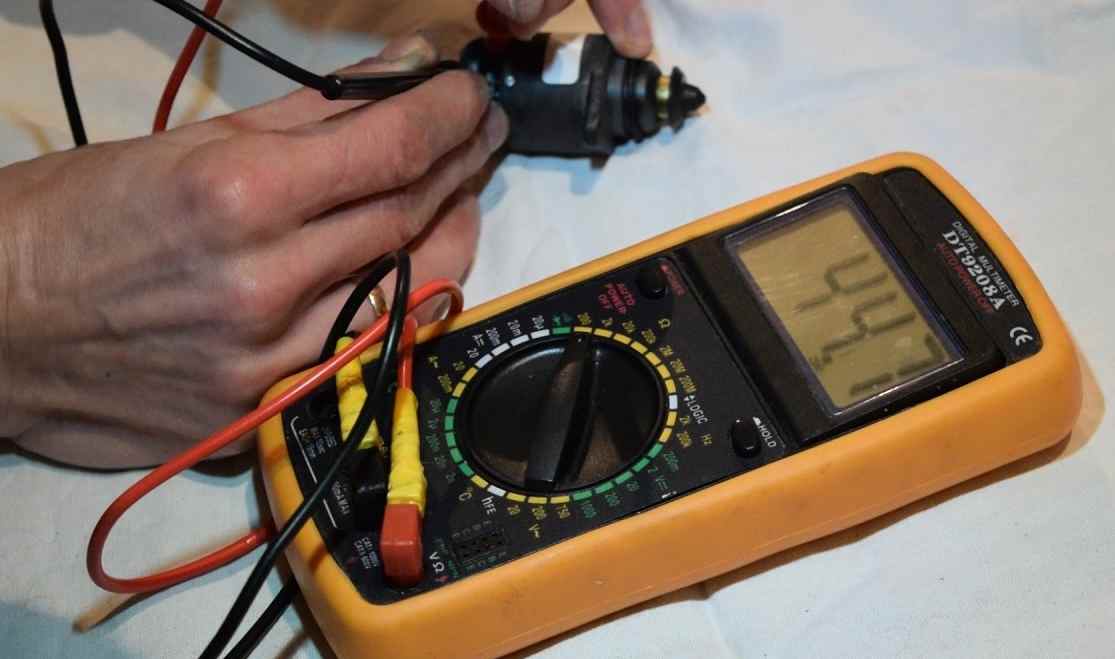

• Измерительный прибор ставят в положение для измерения сопротивления. Щупы подносят к выводам А и В, а затем к С и D. Прибор должен показать примерно 52 Ома. Это рабочий параметр. Если измерить сопротивление между выводами А и С, а затем В и D, показания должны быть в районе бесконечности. Если это не так, то ДХХ нужно заменить.

Ещё можно проверить ДХХ «на ощупь». Делают это таким образом. На снятом ДХХ, но с подключенными проводами, пальцем нужно слегка придавить выступающую часть конусной иглы. При включении зажигания она должна толкнуть палец. Если толчка не последовало, датчик неисправен. Сомнений в неисправности ДХХ не осталось, приступаем к его замене.

Перед тем как будет проведена замена датчика холостого хода на инжекторном ВАЗ 21099, несколько слов о выборе нового ДХХ. Механики, которые занимаются такими системами, хорошо отзываются о приборах, производимых . Также неплохие результаты показали ДХХ с маркой «КЗТА». При покупке последнего, нужно учитывать конечную метку регулятора. Нужно приобретать датчик с такой меткой, которая имеется на сломанном приборе. Стоимость датчика может находиться в пределах 500 – 700 рублей. Датчик новый имеется, можно его установить.

Показатели

Показатели лямбды могут быть разными, но для автомобиля требуются определенные, оптимальные параметры.

Показатель	Особенность
Лямбда равна единице	Теоретически это оптимальное соотношение воздуха, при котором реальное его количество равно необходимому
Лямбда больше единицы	Означает, что топливовоздушная смесь бедная, потому двигатель работает не оптимально
Лямбда меньше единицы	При таких обстоятельствах смесь получается богатой, наблюдается переизбыток топлива. Из-за этого образуется недостаток кислорода, необходимого для сжигания такого количества бензина

Если говорить непосредственно об идеальных условиях для ВАЗ 2114 и его двигателей, то тут лямбда должна иметь показатель в 14,7 к 1. Другими словами, смесь требуется бедная. Это обусловлено необходимостью наличия на катализаторе достаточного количества кислорода для сжигания СН и СО.

Для отечественного авто применяется современный ДК, которые функционирует в качестве порогового элемента.

Датчик массового расхода воздуха (ДМРВ) автомобилей ВАЗ 21083, 21093, 21099

Датчик массового расхода воздуха (ДМРВ, расходомер воздуха) является элементом электронной системы управления двигателем автомобиля (ЭСУД). Вот основные сведения об этом датчике.

Назначение ДМРВ

Датчик массового расхода воздуха предназначен для определения количества воздуха поступающего в цилиндры двигателя автомобиля за определенный промежуток времени (кг/ч).

Устройство датчика массового расхода воздуха

ДМРВ устанавливаемый на автомобилях ВАЗ 21083, 21093, 21099 имеет чувствительный элемент (разной конструкции у датчиков производства GM и BOSСH). У ДМРВ GM это три чувствительных элемента установленных в потоке всасываемого воздуха: один определяет температуру воздуха, два других нагреваются до температуры несколько выше температуры окружающего воздуха. У ДМРВ BOSСH чувствительный элемент – тонкая сетка (мембрана). На сетке располагается нагревательный резистор и два температурных датчика.

Принцип действия датчика массового расхода воздуха

При работе двигателя воздух, проходящий через ДМРВ, охлаждает нагретый до определенного значения чувствительный элемент. Системе требуется некоторое увеличение мощности для поддержания чувствительного элемента в заданных температурных рамках. Контроллер (блок управления, ЭБУ) измеряет эту электрическую мощность и по величине ее изменения рассчитывает количество воздуха поступающего в цилиндры двигателя (масса воздуха в определенный период времени). Далее, в соответствии с этим показателем, а также показаниями с датчика положения коленчатого вала (обороты двигателя в настоящий момент), он рассчитывает количество впрыскиваемого топлива необходимое для создания оптимальной топливно-воздушной смеси на разных режимах работы двигателя (изменяет длительность открытия форсунок) и выставляет необходимый угол опережения зажигания.

Сигнал датчика массового расхода воздуха это напряжение постоянного тока меняющееся в диапазоне от 4 до 6 В у ДМРВ GM, 1 – 5 В у ДМРВ BOSСH. На ДМРВ BOSСH имеется датчик температуры, показания которого контроллер также учитывает при определении величины впрыска.

Неисправности ДМРВ

Признаками неисправного датчика расхода воздуха являются проблемы с запуском прогретого двигателя (двигатель запускается и глохнет), «провалы» и «рывки» при нажатии на педаль «газа», потеря мощности и приемистости двигателя, повышение расхода топлива, неустойчивый ХХ. Выйти из строя может сам датчик (возможно из-за загрязнения и замасливания чувствительных элементов) или провода, ведущие к нему, что необходимо учитывать при выявлении неисправности. Помимо этого «подсос» не учитываемого воздуха во впускной тракт после датчика может привести к возникновению аналогичных проблем в работе двигателя (так как топливная смесь при этом обедняется).

При отказе ДМРВ контроллер переводит систему управления двигателя на резервный режим. В этом случае на щитке приборов загорается лампочка «Проверь двигатель», в ОЗУ записывается код неисправности. Регулятор холостого хода устанавливается в 120 шагов (повышенные обороты холостого хода). При расчете топливоподачи в такой ситуации контроллер пользуется показаниями с датчика положения дроссельной заслонки и рассчитанных оборотов двигателя. Расход топлива на резервном режиме возрастает.

В ряде случаев, восстановить работоспособность ДМРВ, можно проведя его прочистку жидкостью для очистки карбюраторов (актуально, на двигателях с большим пробегом, изношенной ЦПГ, забитой системой вентиляции картера) с сопутствующей заменой воздушного фильтра двигателя.

Применяемость ДМРВ на автомобилях ВАЗ 21083, 21093, 21099

На инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099 применяются два вида датчиков массового расхода воздуха: GM и BOSСH. Они не взаимозаменяемы.

ДМРВ GM: 2112-1130010, 2112-1130010-01 (контроллеры Январь 4.1, GM ISFI-2S (2111-1411020-10 (20, 21)).

ДМРВ BOSСH:

21083-1130010-01 (контроллер BOSСH M1.5.4);

21083-1130010-10 (контроллеры BOSСH M1.5.4, MP7.0H, M1.5.4N, M7.0H, VS5.1, Январь 5.1, 5.1.1, 5.1.2).

Примечания и дополнения

— В ряде случаев, при отказе ДМРВ и нежелании двигателя запускаться, можно снять с датчика фишку с проводами и запустить двигатель с отключенным ДМРВ. ЭСУД перейдет на резервный режим работы и двигатель станет работать. Обороты холостого хода на резервном режиме будут держаться в пределах 2000 об/мин.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

Зачем нужен датчик воздуха (лямбда-зонд)?

Для сохранения экологии во многих современных машинах находится катализатор. Это устройство снижает количество выброса выхлопов в а обеспечивает оптимальное соотношение смеси кислорода и топливной жидкости для продления срока службы катализатора.

Существует немалое количество факторов, которые влияют на необходимое количество топлива для двигателя, например, температура воздуха, положение дроссельной заслонки и прочее. Датчик проверяет, сколько остается кислорода в выхлопных газах и передает сигнал ЭБУ. Электронный блок управления подстраивает состав смеси, изменяя количество топлива, которое подает в цилиндры. В этот момент осуществляется изменение режима работы двигателя под текущую ситуацию. Цель изменения — достижения максимальной экономии топливной смеси и сокращения вредных выбросов.

На восьми клапанных ВАЗ 2110 применяются датчики с артикулом 2112385001020. Их цена колеблется от 1400 до 2000 тысяч рублей. Шестнадцати клапанные ВАЗ 2110 имеют другой датчик. Его артикул — 21120385001030. Стоимость такой детали — в пределах 4000-7000. Датчики восьми клапанных и шестнадцати клапанных ВАЗ 2110 не взаимозаменяемы, потому что их распиновка отличается.

Назначение устройство и принцип работы

Назначение

Эту задачу перед ним, вернее перед катализатором, поставили инженеры-технологи под давлением жестких экологических норм касающиеся выхлопа отработавших газов автомобильного транспорта. Лямда-зонд же необходим для того что бы работа катализатора была как можно эффективнее и долговечнее, а для этого нужно создать оптимальную топливовоздушную смесь (где на один килограмм топлива приходится 14,7 килограмм воздуха), при сгорании которой в отработавших газах остается наименьшее количество вредных веществ. За данным соотношением и следит кислородный датчик, замеряя его количество в отработавших газах, поэтому он устанавливается в выхлопном патрубке, перед катализатором.

Устройство

Существуют два типа кислородных датчиков:

• Резистивные, меняющие свое сопротивление в зависимости от окружающей его среды;
• Электромеханические, работа которых основана на свойствах ZrO2 (диоксида циркония), который создает разность напряжений в зависимости от количества окружающего его кислорода.

В настоящее время широко применяется второй тип кислородных датчиков.

Устройство лямда-зонда ваз 2112

Принцип работы

Как мы видим на фото, основной частью кислородного датчика является наконечник из керамики (в основе которой состоит двуокись циркония), к которому прикреплены с помощью напыления пористые, токопроводящие платиновые электроды. Так как эффективная работа кислородного датчика возможна только при температуре не ниже 300оС, все современные датчики оснащены электрическими подогревателями, которые располагаются внутри корпуса, и подключаются к бортовой сети автомобиля.

Без подогрева ваз 2115

С подогревом ваз 2112

Пуск двигателя и его работа в режиме прогрева не требуют работы лямбды-зонда, в этом случае состав топливовоздушной смеси основывается на показаниях других датчиков (температура охлаждающей жидкости, число оборотов двигателя, положение дроссельной заслонки). Первый защитный экран останавливает поток отработавших газов и через отверстия в корпусе позволяет им проникнуть внутрь, ко второму защитному экрану. При малейшем отклонении от лямбды равной единицы (уже упоминали соотношение стехиометрической смеси — 1 к 14,7) работа катализатора становится не эффективной, так как диапазон его работы это единица с допуском ±0,01. В данном случае работа циркониевого зонда очень эффективна, так как в данном диапазоне на выходе датчика разность напряжений колеблется от 0,1 до 0,9 вольт. Значения разности напряжений считываются несколько раз в секунду, что позволяет менять состав топливовоздушной смеси при любых режимах работы двигателя.
