4A92

Четырёхцилиндровый мотор с рабочим объёмом 1590 куб. см предлагается в бюджетных вариантах комплектации. Среди его достоинств имеет смысл упомянуть:

Всё это выглядит неплохо, если не вспоминать о таких серьёзных недостатках, как:

  • Частый выход из строя деталей шатунно-поршневой группы. Прогоревшие или треснувшие поршни на 4A92 – явление довольно распространённое. При появлении подобной неисправности мотор начинает троить, теряет мощность, в конце концов, глохнет окончательно.
  • Проблемы с приводом ГРМ. Решая, что установить на двигатель Мицубиси АСХ, цепь или ремень, разработчики сделали выбор в пользу цепи. Такое конструктивное решение, по крайней мере, теоретически, должно было повысить надёжность привода. На деле уже при пробеге 35 – 40 тыс. км цепь может растянуться или вовсе оборваться, что неизбежно приведёт к загибу клапанов, повреждению ГБЦ.
  • Требовательность к качеству моторного масла. Лучше всего, если в условиях нашей страны использовать лубрикант, соответствующий требованиям стандартов API/ACEA SM/A3, A5 с вязкостью 0W-20, 0W-30, 5W-30 или 5W Такие смазочные материалы оптимально подходят для российского климата. Вот только указанные в технической спецификации интервалы замены – 20 тыс. км – рекомендуется сократить до 15 тыс. км пробега.

Для желающих узнать, какое масло в Мицубиси АСХ с мотором 4A92 льют на заводе, сообщаем, что на конвейер поставляются смазочные материалы компании Idemitsu. Но можно выбрать производителя согласуясь с индивидуальными предпочтениями.

Даже используя рекомендованные смазочные материалы, ресурс двигателя с рабочим объёмом 1,6 литра редко превышает 200 тыс. км. Если машина пробежала свыше 150 тыс. км, то почти наверняка вскоре её владельцу придётся потратиться на покупку нового силового агрегата. Возможность капитального ремонта технологически не предусмотрена.

Линейка моторов Митсубиси Лансер 9 и 10 поколения

Девятая генерация Лансера получила практически те же самые моторы, что были доступны для предыдущих поколений модели. Самым обычным двигателем выступает 1.6-литровый силовой агрегат с маркировкой 4G18. Конструктивно он основан уже на проверенных временем и испытанных в работе установках 4G13 и 4G15. Единственное, что сделал производитель – увеличил его объём и модернизировал головку блока цилиндров. Этим мотором комплектовали практически все экземпляры седана девятого поколения после второго рестайлинга. Двухлитровый движок устанавливался на комплектации Invite и Intence. Его заводская маркировка 4G63 – рядная «четверка», агрегируемая как автоматической, так и механической коробкой передач. Гамма моторов девятого Mitsubishi Lancer включает и малообъемные движки, например, 1.3-литровый 4G13 на 82 «лошадки».

С выходом десятой генерации седана появились и новые варианты моторов: изначально в комплектацию нового Лансера входили движки на 1.5, 1.8 и 2.0 литра. Но уже спустя год линейка агрегатов была разбавлена 1.6-литровым движком с заявленной мощностью 117 лошадиных сил – 4А92. Это новое семейство моторов, которое включает в себя не только 1.6-литровый, но еще и 1.5-литровый агрегат с маркировкой 4А91. Впрочем, на выпуск 4А92 японцы решились лишь потому, что 1.5 литра не хватало мощности, на что не раз сетовали автолюбители. Ресурс 4А91 в редких случаях превышает отметку в 250 000 километров по той причине, что приходится выжимать максимум из двигателя для более-менее динамичной езды.

Технические характеристики 4G15 1,5 л/92 – 180 л. с.

ДВС выпускается до сих пор, за всю историю производства руководство завода неоднократно экспериментировало с его конструкцией:

  • чтобы сохранить объемы конусных камер сгорания 1,5 л, изготовителем сохранялось соотношение хода поршня/диаметра цилиндров 82 х 75,5 мм;
  • изменялась головка блока цилиндров и впускной тракт, схема ГРМ и выпускной коллектор;
  • вначале в двигателе мощностью 92 л. с. был один распредвал по схеме SOHC и мультивпрыск;
  • одновременно с этим у производителя появилась модификация 100 л. с. с инжектором GDI, двумя распредвалами;
  • затем схема двигателя была усовершенствована – 16 клапанов, 110 л. с., схема SOHC;
  • очередная модернизация вернула 16 клапанам более привычную схему DOHC с двумя верхними распредвалами;
  • потом для спорткаров потребовался наддувный ДВС, в котором нужно было увеличить мощность – возник 4G15T (турбо) 163 л. с. со схемой MIVEC + DOHC для автомобиля Mitsubishi Colt;
  • последней разработкой стал турбированный мотор 177 л. с. для Brabus Smart Forfour;
  • Эффективность движков серии 4G15 атмосферного типа подтверждена официально зафиксированным пробегом 1600000 км седана Mirage, на котором был установлен этот силовой привод.


Блок цилиндров 4G15


Три клапана на цилиндре


Четыре клапана на цилиндре DOHC


Турбо мотор 4G15T

В таблицу собраны технические характеристики 4G15 базовой версии:

Изготовитель Mitsubishi Motors Corporation
Марка ДВС 4G15 (Orion)
Годы производства 1983 – …
Объем 1468 см3 (1,5 л)
Мощность 67,67 – 132,4 кВт (92 – 180 л. с.)
Момент крутящий 132 – 245 Нм (на 4200 об/мин)
Вес 115 кг
Степень сжатия 9 – 10
Питание карбюратор/инжектор
Тип мотора рядный бензиновый
Зажигание коммутаторное, бесконтактное
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 2, 3 или 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор литой чугунный
Распредвал оригинальный профиль кулачков
Материал блока цилиндров чугун
Диаметр цилиндра 75,5 мм
Поршни оригинальные с выемкой овальной формы
Коленвал литой 5 опор
Ход поршня 82 мм
Горючее АИ-92/95
Нормативы экологии Евро-3 – 5
Расход топлива трасса – 5,4 л/100 км смешанный цикл 6,4 л/100 км

город – 8,2 л/100 км

Расход масла 0,6 – 1,0 л/1000 км
Какое масло лить в двигатель по вязкости 5W20, 5W30, 10W40
Какое масло лучше для двигателя по производителю Liqui Moly
Масло для 4G15по составу зимой синтетика, летом полусинтетика
Объем масла моторного 3,3 л
Температура рабочая 95°
Ресурс ДВС заявленный 250000 км реальный 300000 км
Регулировка клапанов гайки, гидротолкатели
Система охлаждения принудительная, антифриз
Объем ОЖ 5 л
Помпа импеллерная без центровки
Свечи на 4G15 BKR5EKUD от NGK и
Зазор свечи 0,9 мм
Ремень ГРМ Powergrip 5535XS
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Lynxauto LA350, Nipparts J1325052, PMC PAG060, Stellox 7101008SX
Масляный фильтр VIC C-415 (MD 135737)
Маховик с посадочным диаметром сцепления 215 мм
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze
Компрессия от 11 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин-1
Усилие затягивания резьбовых соединений свеча – 20 – 29 Нм маховик – 127 – 137 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 17 Нм + 90° (шатунный)

головка цилиндров – три стадии 20 Нм + 90°

Плюсы и минусы

Указанные характеристики двигателя обеспечивают пользователю ряд преимуществ:

  • ресурс эксплуатации от 300000 км пробега;
  • самостоятельный капитальный ремонт и обслуживание;
  • экономичный расход рабочих жидкостей и топлива;
  • отсутствие регулировок тепловых зазоров клапанов (не на всех модификациях);
  • самодиагностика блока Delphi MT20U2.


Электронный блок Делфи МТ 20U2

Недостатком является изгиб клапанов поршнями в случае непредвиденного обрыва ремня ГРМ. В некоторых модификациях мотора использованы сложные узлы, что увеличивает стоимость обслуживания. Из-за многообразия версий силового привода осложняется выбор запчастей.

Регулировка клапанов

Особенностью мотора является отсутствие гидрокомпенсаторов клапанов. Поэтому их регулировку необходимо проводить после каждых 90 тыс. км. пробега. При этом зазоры клапанов должны составлять:

Для холодного двигателя:

  1. впускной клапан, мм — 0,07;
  2. выпускной клапан, мм — 0,17.

Для горячего двигателя:

  1. впускной клапан, мм — 0,15;
  2. выпускной клапан, мм — 0,25.

Кроме того, очистив клапана от нагара с помощью специальной жидкости, нужно проверить:

Толщину кромки клапана, которая должна быть в пределах:

  1. впускной клапан, мм — 1,35…0,85;
  2. выпускной клапан, мм — 1,85…1.35.

Высоту клапанной пружины, которая должна находиться в диапазоне:

  1. в свободном состоянии, мм — 50,87…50,37;
  2. под нагрузкой, Н/мм — 216/44,2…588/34,7.

Технические характеристики двигателя, его ресурс

Контрактный двигатель 4g15 имеет внушительный ресурс, потому при серьезных поломках («повело» распредвал, погнуты клапана или иное) имеет смысл попросту приобрести другой мотор – стоимость его невелика. Контрактные двигатели из Японии, как правило, обслуживаются только в сервисных центрах, после установки не требуют регулировки. Характеристики мотора зависят от выставленного зажигания, системы впрыска (карбюратор, инжектор). Параметры стандартного двигателя 4g15 мощностью 1.5 л:

Параметр Значение
Производство Mizushima plant
Марка двигателя Orion 4G1
Годы выпуска мотора С 1983 года по настоящее время
Система подачи топлива При помощи карбюратора и инжектора, в зависимости от модификации
Количество цилиндров 4 шт.
Сколько приходится клапанов на 1 цилиндр ¾
Параметры поршня, его ход (используются поршневые кольца), мм 82
Диаметр цилиндра, мм 75.5
Степень сжатия 09.09.2005
Объем двигателя, см 3 1468
Мощность двигателя – л.с./об.мин 92-180/6000
Крутящий момент 132 – 245 Н×м/4250-3500 об/мин.
Используемое топливо 92-95
Соответствие экологическим нормам Евро 5
Вес двигателя, в кг 115 (сухой вес, без различных заправочных емкостей)
Расход топлива, литров на каждые 100 км пути В городе – 8.2 л На трассе – 5.4 л Смешанный расход – 6.4
Расход масла, смазочных материалов грамм на 1 000 км До 1 000
Используемое в двигателе масло 5W-20 10W-40 5W-30
Заправочный объем в двигателе, масла 3.3 л
Сколько требуется заливать при замене 3 л
Как часто необходимо менять масло Не реже чем 1 раз в 10 тыс. км, оптимальное решение – 1 раз в 5 тыс. км
Рабочие температурные режимы двигателя
Ресурс двигателя в тыс. км Данные с завода-изготовителя отсутствуют На практике составляет 250-300 тыс. км
Замена атифриза В зависимости от используемого типа
Объем антифриза От 5 до 6 литров в зависимости от модификации

Ресурс двигателя зависит одновременно от целого ряда факторов. В то же время максимальный ресурс в 300 тыс. км достигается большим процентом выпущенных агрегатов 4g15. Достигается показатель качественными деталями, надежной сборкой и контролем за производством. К основным моментам влияющим на эксплуатацию относится:

  • условия эксплуатации;
  • частота замены масла, фильтров (топливного в том числе);
  • диагностика;
  • тюнинг – повышенная мощность снижает ресурс мотора;
  • использование предпускового подогрева (на многие модели машин может быть установка подогрева тосола).

На какие автомобили устанавливается

Двигатель mitsubishi 4g64 монтируется на различные автомобили. Чаще всего его можно увидеть на:

  1. Dodge Colt Vista. Он представляет собой малолитражный автомобиль японского происхождения, находившийся в серийном производстве с 1971 по 1994 год. Его мотор характеризуется наличием одного распределительного вала и обыкновенной системой впрыска топлива. Расход бензина достигает 10 литров на 100 км, а общий вес ровняется 1225 кг.
  2. Brilliance BS6, которая является седаном, относящимся к бизнес – классу. В нём гармонично сочетается выгодная стоимость и высокое качество. На вид автомобиль выглядит солидно, эффектно и серьёзно. Особенностью сборки является дополнительная защита, которой обладают компоненты, наиболее подверженные коррозионным воздействиям. Силовой агрегат имеет мощность, равную 129 л. с. Максимальный крутящий момент достигает 6000 оборотов в минуту.
  3. Mitsubishi Tredia. Автомобиль представляет собой компактный седан, находившийся в серийном производстве с 1982 по 1990 год. Он имеет задний привод, подвеску Макферсон, дисковые тормоза на передних колёсах и коробка передач автоматической или механической разновидности. Машина оснащалась турбированным мотором, мощность которого составляла 114 л. с. Колёсная база равна 2445 мм, а общая масса достигает 950 – 1086 кг.
  4. Mitsubishi Starion. ТС представляет собой купе, получившее большую популярность на американском рынке, несмотря на японское происхождение. Машина оборудовалась рядным двигателем с 4 – мя цилиндрами. В состав силового агрегата входила система SOHS с турбонаддувом мощностью 145 л. с. Автомобиль хорошо подходит для езды в городских условиях, высокие мощностные характеристики дают возможность развивать большую скорость за короткое время. Это очень полезно, если приходится передвигаться по междугородним трассам.
  5. Mitsubishi Fuso Canter. Машина предназначается для грузоперевозок и оборудуется силовым агрегатом, работающим на дизельном топливе. Его мощность составляет 145 л. с, а максимальный крутящий момент ровняется 362 Нм. Расход топлива достигает 11 литров на 100 км, если мотор функционирует в смешанном режиме. Благодаря применению подобного двигателя, машина отличается высокой надёжностью и выносливостью. Замена масла требуется каждые 30000 км.
  6. Mitsubishi Dion. Она представляет собой японский минивэн, предназначенный для передвижения в городских условиях. Мотор отличается экономичностью, расход топлива составляет 8 литров на 100 км при движении по загородной трассе. Машина хорошо ведёт себя во время обгона, благодаря запасу мощности. Основной положительной стороной является высокая надёжность и долговечность.

Мотор, установленный на каждом описанном типе ТС, имеет свои особенности, но сохраняет базовые характеристики, которые делают любой автомобиль надёжным и долговечным даже при отсутствии своевременного технического обслуживания.

Возможные неисправности двигателя 4g15

Двигатель 4g15 и его аналоги имеют стандартный перечень неисправностей – вероятность возникновения которых имеется. Например, если осуществлен свап 4g15 на 4g93t, то перечень возможных неполадок останется стандартным. Причины возникновения таковых и варианты устранения типичны, тривиальны. Предотвратить многие проблемы можно заранее путем периодической диагностики, своевременно заменой фильтра масляного, проверки компрессии.

Основные виды неисправностей двигателя 4g15:

  • показывает неверные данные датчик температуры;
  • выход из строя коммутатора 4g15, трамблера;
  • пропал холостой ход;
  • повышенные вибрации – причем на различных оборотах двигателя;
  • сложности с началом движения с места (как правило – это проблемы с лепестками маховика);
  • затрудненный запуск двигателя;
  • повышенное потребление масла;
  • проблемы при переключении передач (необходимо заменить маховик).

Часто просто требуется регулировка дроссельной заслонки. Это позволит устранить сложности с пуском двигателя. Нередко возникают проблемы именно с зажиганием, стартером. Если присутствуют сложности с пуском мотора – то в первую очередь проверяют катушку зажигания. При исчезновении холостых оборотов причиной может быть множество факторов, но чаще всего дело в датчике холостого хода.

Не редкость выхода из строя датчика положения дроссельной заслонки. Стоимость его замены невелика – как и самой новой детали. Приобрести ремкоплект для агрегата 4g15 не составит большого труда, все детали доступны в отрытой продаже. Нередко возникают сложности с увеличением расхода топлива – подозрение в первую очередь падает на лямбда зонд, так как именно этот датчик отвечает за получение информации об остаточном количестве кислорода в выхлопных газах.

Если автомобиль просто не заводится – необходимо ознакомиться с кодами ошибок. Нередко требуется отрегулировать момент затяжки болтов на головке блока цилиндров. Не часто, но случается течь прокладки клапанной крышки – что служит причиной попадания масла в свечные колодцы

Важно постоянно проверять двигатель на наличие слабой затяжки мест болтовых соединений – устранение люфтов должно происходить своевременно

Описание двигателя

В 80-х годах прошлого века автомобили Mitsubishi начали набирать вес, чтобы эффективно продвигать все эти лишние килограммы, нужно было искать дополнительные ньютон-метры.

Японская компания выбрала самый простой способ: турбонаддув. Хоть из ассортимента фирмы не исчезли большие шести и восьмицилиндровые двигатели, с постоянно растущими ценами на топливо и страховые взносы, все меньше и меньше людей могли себе их позволить.

Кроме того, люди, которые выбрали эту модель, хвалят ее за надежность работы и разумный расход топлива около 3 – 4 литра. Это идеальный выбор для тех, кто планирует ездить часто.

Модель 4D65T представляет собой серию рядных дизельных двигателей с непосредственным впрыском, выпускаемых Mitsubishi, и устанавливаются в небольших автомобилях. В моторе используются распределительные валы с верхним расположением ремня и балансировочный вал.

Двигатель 4D65T был впервые представлен в 1984 году в модели Galant. Во время своего дебюта он считался довольно продвинутым мотором. Все модели серии очень модульные, многие детали могут быть взаимозаменяемы. Есть много заводских конфигураций, не говоря уже о запасных вариантах.

4B10, 4B11 и 4B12

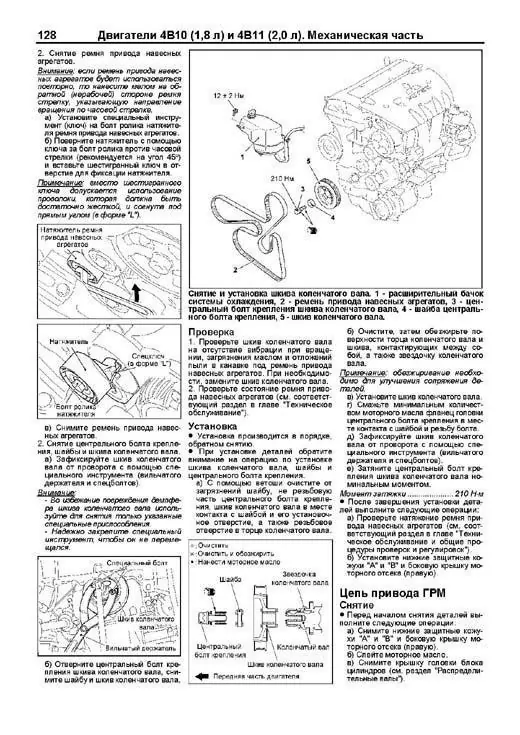

Мотор 4B10

Значительно более обнадёживающе выглядит линейка моторов семейства Theta II. Самый маленький – 4B10 – имеет рабочий объём 1798 куб. см, а мощность 140 л. При установке такого мотора на Мицубиси АСХ расход топлива возрастает до 9,4 л в городе, 6,2 л на шоссе. Далее по старшинству идут 4B11 (1998 куб. см и 150 л. с.) и 4B12 (2359 куб. см. и 176 л. с.). Высокая надёжность этих моторов достигнута за счёт снижения степени форсировки, что открывает широкие возможности для тюнинга. Тем не менее следует помнить о том, что:

  • Заявленный разработчиками эксплуатационный ресурс в 250 тыс. км достижим только в случае использования качественных смазочных материалов. Требования к моторным маслам, интервалам их замены такие же, как и для 4A При их соблюдении, бережном отношении к технике, 400 тыс. км – вполне достижимый показатель.
  • На 80 тыс. км нередко выходят из строя компоненты системы зажигания. Даже в тех случаях, когда такого рода неисправность не обнаруживается системой самодиагностики, признаком её появления является вибрация двигателя на малых оборотах. Проблема решается заменой неисправных деталей.
  • Заменить или расточить гильзы, установить поршни и кольца ремонтного размера не получится. Изношенный мотор не может быть подвергнут капитальному ремонту.

При покупке подержанных кроссоверов, оснащённых моторами семейства Theta II, рекомендуется пройти тщательную диагностику, позволяющую оценить техническое состояние силовых агрегатов.

Список автомобилей, на которые устанавливался мотор

Двигатель 4G63T был использован в различных моделях Mitsubishi 1984 – 1992 года, но лучше всего известен в линии Galant. Японские инженеры постоянно развивали мотор в последующих поколениях автомобилей, но основной дизайн не менялся на протяжении многих лет.

Серия 4D65T использовалась в моделях автомобилей:

1984 – 1989 Mitsubishi Galant/Galant Σ/Eternal Σ
1984 – 1992 Mitsubishi Lancer/Lancer Fiore/Mirage Saloon
1984 – 1987 Mitsubishi Mirage/Colt
1984 – 1991 Mitsubishi Chariot/Space Wagon
1987 – 1991 Mitsubishi Mirage/Colt
1987 – 1992 Mitsubishi Galant/Eterna
1988 – 1991 Mitsubishi Lancer/Mirage седан
1991 – 1995 Mitsubishi Lancer/Libero

Какое масло лить

Как неоднократно упоминалось выше, правильный подбор смазывающего материала позволит продлить жизнь мотору и обеспечить стабильную работу. В двигатель mitsubishi 4g64 можно заливать масло с маркировкой:

  1. 15W-50, которое представляет собой полусинтетический смазывающий материал. Он хорошо подходит для двигателя, работающего в жёстких условиях и на повышенных оборотах. В число отличительных особенностей входит высокий индекс, хорошие показатели термической стабильности и наличие комплекса специальных присадок. Масло эффективно защищает детали мотора от образования коррозии, пены и преждевременного износа.
  2. 10W-60, идеально подходящее для силового агрегата, обладающего хорошими эксплуатационными характеристиками. Смазывающий материал имеет высокую вязкость, которая снижает образование нагара. Утечка исключается, благодаря наличию специальных добавок. Масло позволяет использовать уплотнительные элементы максимально эффективно и рекомендуется для применения в силовых, агрегатах, имеющих большой пробег.
  3. 10W-50, включающее в себя присадки в виде длинных молекул, а также минеральные и синтетические компоненты. Смазывающий материал относится к всесезонной разновидности и способен эффективно защитить детали мотора от износа при сухом трении, осуществить охлаждение компонентов в процессе эксплуатации, эффективно удалить отходы продуктов сгорания, исключить образование шлака и окисление, продлить эксплуатационный срок силового агрегата, а также сократить расход масла и топлива. Более того, смазывающий материал, имеющий подобную маркировку, не нужно менять часто, что способствует экономии. Он способен эффективно выполнять свои функции в большом температурном диапазоне и стабилизировать функционирование двигателя в экстремальных условиях.
  4. 10W-40, которое является наиболее распространённым. Масло универсально и обладает высокими техническими характеристиками. Оно полусинтетическое и применяется как летом, так и зимой с одинаковой эффективностью. Использование подобной разновидности в регионах с умеренным климатом является верным решением. Но смазывающий материал замерзает при температуре -20 градусов. Если автомобиль не оказывается в подобных условиях, то быстрый запуск силового агрегата гарантирован. Верхнетемпературный порог описываемого масла достигает +35 градусов. Если пересечь его, то полусинтетика потеряет часть своих свойств и не сможет эффективно защитить мотор от коррозии и преждевременного износа.
  5. 10W-30. Оно представляет собой минеральное масло и производится из натуральных компонентов. В качестве основы используется парафин. Процесс изготовления сопровождается применением инновационных технологий. Специальные добавки дают возможность использовать его круглый год. Если заливать его в двигатель, то появится возможность ощутимо понизить уровень токсичности выхлопных газов, предотвратить образование ржавчины, нагара в узлах трения и затормозить окислительные процессы. Масло идеально подходит для работы при повышенном температурном режиме.
  6. 5W-50, которое одинаково эффективно выполняет свои функции в новых моторах и имеющих большой пробег. В состав входят уникальные запатентованные присадки, обеспечивающие минимальное скопление вредных веществ, а также образование сажи и копоти. Благодаря подобным характеристикам, смазывающий материал сохраняет полезные свойства продолжительный период.

Каждый тип масла, описанный выше, хорошо подходит для использования в двигателе mitsubishi 4g64, но автолюбителю необходимо делать выбор, исходя из условий, в который эксплуатируется мотор большую часть времени. Это позволит максимально оптимизировать работу.

Ремонтопригодность и тюнинг

При использовании двигателя mitsubishi 4g64 автолюбителю следует изучить основные неполадки, описанные выше. Их устранением можно заниматься, не имея на руках специализированного оборудования. Любая из перечисленных проблем ликвидируется в личном гараже без лишних затрат. Более того, надёжная конструкция даёт возможность производить тюнинг своими руками. Для этого не обязательно обращаться на СТО, если имеются соответствующие навыки и опыт.

Чаще всего в целях повышения мощности подвергают изменениям турбину, а также заменяют воздушный фильтр и устанавливают так называемый нулевик. С целью повышения мощностных характеристик стандартная впускная система заменяется на прямоточный впуск с трубой, не имеющий сужений по всей длине.

Изменениям подвергаются поршни в цилиндрах. Их делают более надёжными, чтобы они могли справиться с большими нагрузками. Частенько автолюбители предпочитают приобретать новые турбины и подвергать модификации ГБЦ. Подобные меры дают возможность в несколько раз увеличить мощность силового агрегата. Усовершенствование позволяет увеличить количество лошадиных сил до 1000. Такие моторы не являются редкостью даже сегодня.

Однако автолюбители, добившиеся подобного результата, знают, что транспортное средство с такими характеристиками должно оснащаться усиленной трансмиссией. В противном случае, удачная модификация может обернуться рядом проблем.

Как самостоятельно сменить кольца и сальники клапанов на Mitsubishi Lancer IX

История проблемы

Знакомые автовладельцы отмечают, что угар масла – это беда всех Lancer. По большей части причиной являются маслоотражающие сальники клапанов, но почему они залегают – конкретного ответа так и нет. В последнее время у меня появилось ощущение, что с автомобилем что-то не так

Помимо повышенного расхода моторного масла обратил внимание на следующие факторы:

  1. Появился синеватый дым из выхлопной.
  2. Немного снизилась тяга.
  3. На свечах появился черный нагар.

Как бы там ни было, вопрос требовал решения. Плюс ко всему, многие говорят, что несгоревшее масло засоряет катализатор, и довольно скоро придется его менять или ставить обманку нейтрализатора. В итоге решил все сделать самостоятельно, благо гараж и кое-какой инструментарий в наличии имеется.

Что приготовить для замены маслосъемных колпачков и поршневых колец на Лансер 9

Прежде всего, я приобрел необходимые запчасти, ниже привожу список:

  • Маслоотражающие сальники для впускных клапанов – Ajusa 12019800.
  • Маслоотражающие сальники для выпускных клапанов – Ajusa 12019900.
  • Прокладка клапанной крышки – Elring 125.950.
  • Комплект болтов ГБЦ – Ajusa 81030700.
  • Масляный фильтр – Japan Parts FO-316S.
  • Свечи зажигания – NGK 6465.
  • Комплект высоковольтных проводов – Tesla T539P.
  • Поликлиновый ремень – Dayco 5PK1065.
  • Поликлиновый ремень – Dayco 5PK907.
  • Сальник распредвала – Mitsubishi MD153103.
  • Передний сальник коленвала – Mitsubishi MD 377999.
  • Уплотнительное кольцо свечного колодца – Mitsubishi MD 339118.
  • Прокладка ГБЦ – Mitsubishi MD 342397.
  • Прокладка термостата – Mitsubishi MD 324702.
  • Комплект поршневых колец – TP 33937-STD.

За запчасти для замены маслосъемных колпачков и колец на автомобиле Лансер 9 пришлось выложить около 9 000 рублей. К этой сумме нужно приплюсовать масло за 2 000 и антифриз за 700. В итоге вышло около 12 000 рублей. К списку нужно добавить ремень ГРМ и его ролик, по причине экономии я их не менял.

Сальники коленвала и распредвала не понадобились, но это не значит, что у другого автолюбителя будет такая же ситуация. Цена этих деталей невелика, поэтому лучше, чтобы они были приобретены заранее – как говориться, чтобы лишний раз не бегать.

Технологический процесс ремонта

Сразу сообщаю, что я не профессиональный автомеханик, поэтому процедура ремонта мной выполняется по большей части в соответствии с технологическими рекомендациями. Если кто менял сальники клапанов на ВАЗ 2110 , тому будет легче, потому что сам процесс аналогичен.

  • Отвернуть шесть болтов клапанной крышки и демонтировать ее.
  • Открутить правую опору двигателя и шкив помпы, после чего снять ремни.
  • В передней части мотора открутить кожух катколлектора и демонтировать сам коллектор.
  • Снять корпус воздушного фильтра, и отсоединить шланги топливной рампы.
  • Демонтировать термостат.
  • Отсоединить от головки дроссель и впускной коллектор для удобства выполнения операций.
  • Открутить болты ГБЦ и снять головку.

На клапанах оказалось некоторое количество нагара, хотя и не настолько критическое количество. Процесс замены маслосъемных колпачков на двигателе своего Лансер 9 я отложил, и занялся цилиндро-поршневой группой.

Устанавливаем новые маслосъемные кольца

Приступаем к нижней части двигателя. В первую очередь открутил усилитель картера, а после этого – болты картера. Дальнейшие мои действия:

  • Открутил крышки всех шатунных подшипников. Вкладыши оказались в довольно приличном состоянии, несмотря на пробег.
  • Вытащил поршня и почистил их. Компрессионные кольца не залегли и оказались в хорошем состоянии, хотя в некоторых местах нагар все же присутствовал. Маслосъемные кольца залегли намертво – пришлось их при помощи отвертки выковыривать.
  • Заменил маслосъемные кольца.
  • Вставил поршни с шатунами в цилиндры, и закрутил крышки шатунных подшипников.

Как ни странно, но многие автомобилисты не уделяют особого внимания правильности установки колец, считая, что особой роли эта операция не играет. И, надо сказать, напрасно. Бывалые мотористы советуют:

  • Маслосъмное кольцо – состоит из трех элементов. В первую очередь ставится пружинное кольцо, так, чтобы стык находился напротив вас. Далее устанавливаются узкие кольца, но теперь стык одного смотрел влево, стык другого – вправо. Верх наборного кольца определяется сжиманием двумя пальцами. Направление прогиба указывает на верх. Второе наборное кольцо устанавливается прогибом вниз.
  • Компрессионные кольца – имеют надписи, так вот, они при установке должны быть направлены вверх. Стыки колец также должны быть направлены в разные стороны.

Характеристики движка 21128

Приоритетной задачей производителя Супер-Авто было увеличить мощность взятого за основу ДВС 21124, не гнущего клапаны, поэтому в двигателе произошли перемены:

  • схема двигателя осталась прежней – схема ГРМ DOНС с 2 распредвалами верхнего расположения;
  • добавился объем до 1,8 л – камеры сгорания увеличены, цилиндры имеют размер 82,5 мм, до 84 мм добавлен ход поршня;
  • обеспечена безопасность клапанов – глубокие лунки защищают их от загиба при встрече с поршнями в момент обрыва ременной передачи газораспределительного механизма;
  • степень сжатия 10,5 единиц;
  • прошивка контроллера Январь 5.1, сечение дроссельного патрубка 51 мм.

Форсированный мотор 21128

В результате мануал содержал описание параметров мотора – мощность в районе 95 – 105 л. с. и крутящий момент на 3200 оборотах около 160 – 162 Нм. Поршни проектировались совместными усилиями инженеров АВИТИ и Супер-Авто, так как подобного размера в линейке АвтоВАЗ не существовало в принципе. Шатуны также созданы под этот ДВС, длина 129 мм, крепление 19 мм пальцем, посадка на нестандартную шатунную шейку 41,5 мм.

При заявленном ресурсе 150 000 км пробега мотор производителя не выдерживал 100 000 км, расходовал очень много масла –  до 1 литра на 1000 км пробега. Стандарт экологичности снизился до Евро-2. «Длинный» ход поршня приводит к увеличению нагрузок на боковые поверхности цилиндров, интенсивный износ колец/поршней. Отсюда высокий расход масла движков, система перегревается.

Через год руководство Супер-Авто сняло ДВС маркировки 21128-26 с производства, заменив его следующей версией с обозначением 21128-27:

  • мотор не гнет клапана, поэтому установлен обычный ремень ГРМ с ресурсом 50 – 90 тысяч км;
  • цилиндрам возвращен размер 82 мм, поршни от Federal Mogul облегченного типа;
  • использованы шатуны компании Mecaprom;
  • создана новая версия прошивки контроллеров;
  • подъем клапанов увеличен до 8,3 мм (на 0,7 мм больше, чем у оригинала);
  • экостандарт увеличился до Евро-4.

Доработанный вариант мотора

Поскольку было разработано две версии мотора 21128, технические характеристики менялись со временем:

Изготовитель ЗАО Супер-Авто
Марка ДВС 21128
Годы производства 2013 (2014) – …
Объем 1597 см3 (1,6 л)
Мощность 78 кВт (106 л. с.)/90,5 кВт(123 л. с.)
Крутящий момент 148 Нм (на 5800 об/мин)/165 Нм (на 4000 оборотах)
Вес 116 кг
Степень сжатия 10,5
Питание инжектор
Тип мотора рядный
Впрыск распределенный с электронным управлением
Зажигание катушка для каждой свечи
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор объединен с ресивером, полимерный
Выпускной коллектор катализатор
Распредвал 2 шт., схема DOНС
Материал блока цилиндров чугун
Диаметр цилиндра 82,5 мм, затем 82 мм
Поршни облегченные, производитель Federal Mogul
Коленвал оригинальный
Ход поршня 84 мм
Горючее АИ-95
Нормативы экологии Евро-2/4
Расход топлива трасса – 5,9 л/100 км

смешанный цикл 7,5 л/100 км

город – 9,8 л/100 км

Расход масла 0,7 – 1 л/1000 км, затем 0,3 л/1000 км
Какое масло лить в двигатель по вязкости 5W-30 и 10W-40
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Mannol,Mobil
Масло для 21128 по составу синтетика, полусинтетика
Объем масла моторного 3,5 л
Температура рабочая 95°
Ресурс мотора заявленный 150000 км

реальный 100000 км

Регулировка клапанов гидрокомпенсаторы
Система охлаждения принудительная, антифриз
Количество ОЖ 7,8 л
Помпа с металлической крыльчаткой
Свечи на 21128 BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор между электродами свечи 1,1 мм
Ремень ГРМ Gates, ширина 22 мм, ресурс 200000 км пробега
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр номер по каталогу 90915-10001

замена 90915-10003, с обратным клапаном

Маховик увеличенный размер демпфера
Болты крепления маховика М10х1,25 мм, длина 26 мм, проточка 11 мм
Маслосъемные колпачки код 90913-02090 впускные светлые

код 90913-02088 выпускные темные

Компрессия от 14 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 800 – 850 мин-1
Усилие затяжки резьбовых соединений свеча – 31 – 39 Нм

маховик – 62 – 87 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Даже после доработки силового привода, капитальный ремонт возможен уже через 150000 км пробега. Это связано с оставшимся «длинным» ходом поршня, повышенным нагрузкам на стенки цилиндров, интенсивной выработкой деталей ШПГ.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
