Как проверить и заменить катушку зажигания

Способы диагностики

Во многих транспортных средствах доступ к узлам системы зажигания свободен и не загромождён сторонними деталями. Поэтому, водитель без проблем может проверить свечи на первичном этапе на предмет их работоспособности. Главное сохранять последовательность и не путать их местами при выкрутке с цилиндров. Проверка модуля зажигания всегда проводится с обязательным соблюдением очерёдности по отношению к группе цилиндров. Смешивание приведёт к некорректным итоговым заключениям.

Изначально следует заглушить силовой агрегат, поочерёдно отсоединить провода от самих проводников и распределителя. Если во время запуска двигателя звук не изменился, значит, неисправность на лицо. В противном случае, продолжайте поиск далее.

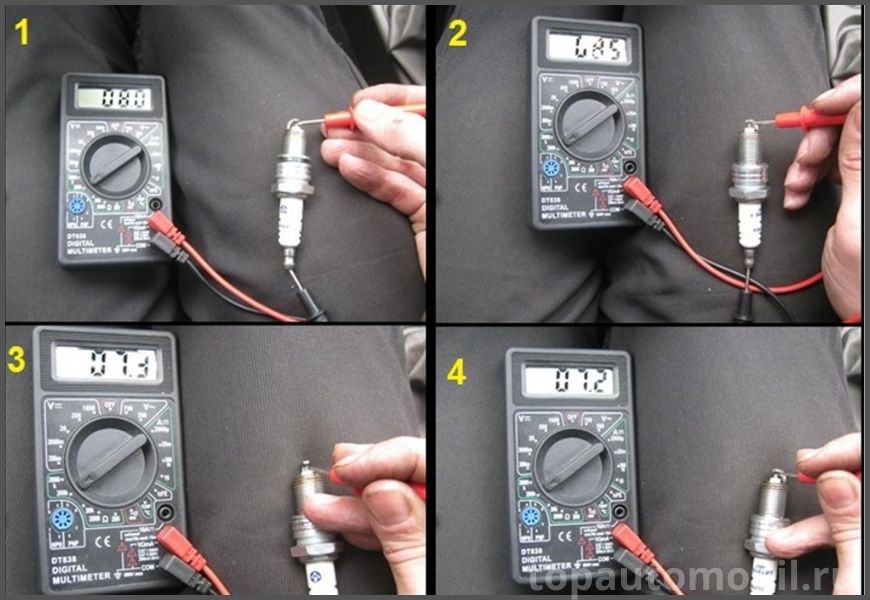

Инструкция по проверке катушки зажигания мультиметром

Проверка описанного элемента представляет собой трехэтапный процесс. Он начинается с тщательной подготовки. Затем проводится визуальный осмотр, а заканчивается все тестированием системы с помощью специальных приборов.

Работу детали можно проверить на профессиональных диагностических стендах в спецсервисах и у дилеров. Для самопроверки понадобится мультиметр. Этот инструмент является универсальным диагностическим средством для максимально широкого спектра применений.

Профессиональное тестирование

Понадобится профессиональное качественное оборудование. Лучшим решением будет выделение отдельного стенда для проверки катушек. Можно будет задавать разные скоростные режимы роликам, имитируя разные виды работ.

При взаимодействии нужно следить за тем, чтобы искра сохранялась постоянно, вне зависимости от режима работы. Перед тестированием нужно убедиться, что это питание подключено правильно, в противном случае можно получить недостоверные данные, что помешает устранению неполадок.

Катушка является небольшим компонентом транспортных средств, но даже небольшие отклонения от нормальной работы могут вызвать серьезные проблемы с двигателем.

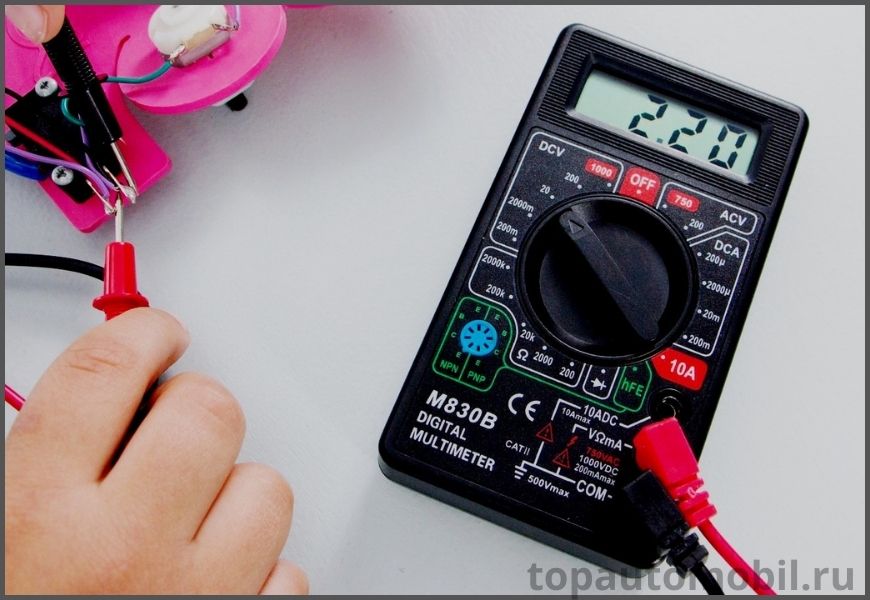

Подбор тестера

Специалисты из автомастерских часто пользуются приборами модификации MAS 838. Они предоставляют возможность измерять регулярный микроток 200 µA. Дисплей имеет подсветку, не нужно будет использовать фонарик при работе в плохо освещенном помещении, чтобы получить необходимую информацию.

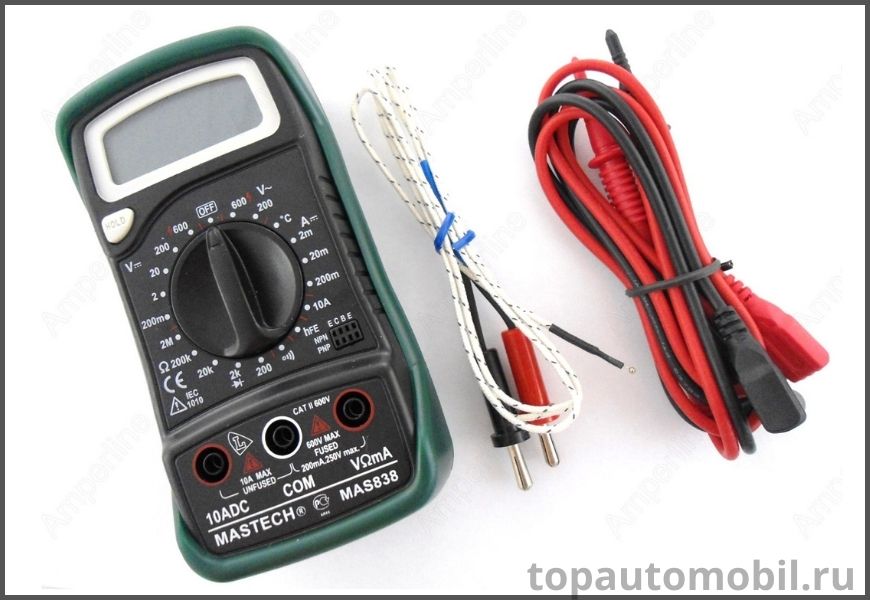

Прибор модификации MAS 838

Для запуска самого процесса не обязательно нужна конкретная точность. Поэтому для личного пользования нет необходимости покупать дорогие модели. Стандартная базовая комплектация – идеальное решение для домашнего мастера.

Бесконтактная система зажигания работает, пока магнит вращается, подавая переменный ток. Прибор может работать в широком диапазоне температур.

Сама система находится в подкапотном пространстве. Прозвонить ее очень просто — касаясь проводов.

Подготовительные операции

Прежде чем приступить к диагностике элемента, потребуется подготовить мультиметр. Это устройство способно определять точное напряжение и уровень электрического сопротивления в омах.

Современные автомобили оснащены различными типами катушек зажигания. Параметры каждой из моделей указаны в ПТС каждого автомобиля. Эти показатели необходимо знать для постановки диагноза.

Проверка заключается в выявлении такого параметра, как сопротивление элемента, то есть сопротивления вторичной и первичной обмоток. Если в процессе проверки не удастся обнаружить показатели стойкости, можно будет опираться на общепринятые признаки.

Внешний осмотр

Внешние характеристики системы могут незначительно отличаться в зависимости от модели. Существуют такие характерные элементы, как:

крышка;
корпус;
расположенная по центру клемма;
два контакта.

В процессе визуального осмотра элемента потребуется внимательно осмотреть состояние корпуса и постараться обнаружить на поверхности трещины, сколы и прогоревшие участки. Из-за того, что корпус выполнен из эбонита и не пропускает ток, неисправности устройства по большей части будут связаны с внутренними повреждениями.

При выявлении определенных проблем в процессе изучения потребуется замена элемента на новый. Новая катушка должна строго соответствовать всем необходимым техническим характеристикам — сопротивлению обмотки, длительности и энергии искры.

Если с внешними характеристиками проблем нет, то можно переходить к проверке первичной и вторичной обмотки.

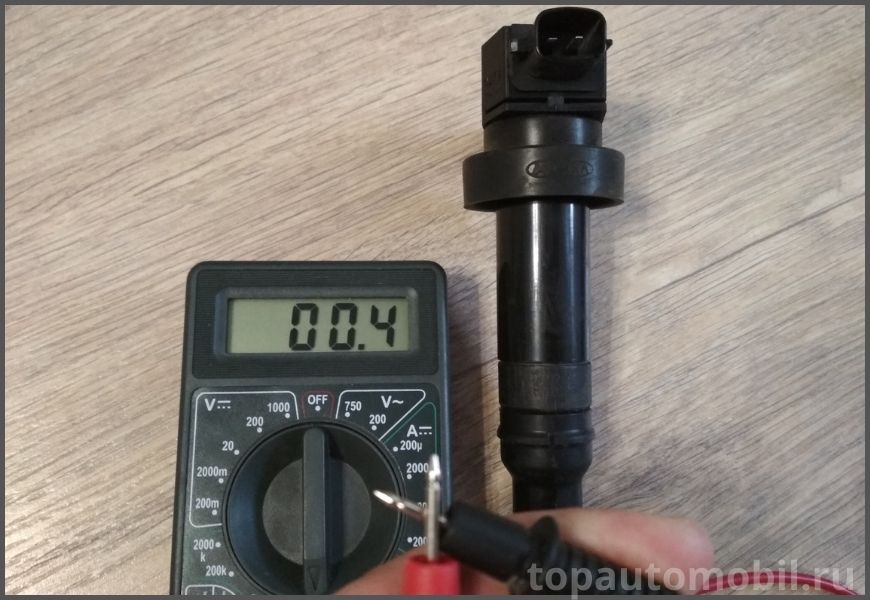

Проверка первичной обмотки

На этом этапе мультиметр необходимо подключить к минусовому и плюсовому выводам, а прибор настроить на измерение уровня сопротивления. Несмотря на то, что устройства разных автомобилей характеризуются разными значениями уровня сопротивления, показатель колеблется в диапазоне от 0,4 — 2 Ом.

Если в процессе диагностики устройство показывает значение, входящее в этот диапазон, можно судить об исправности устройства.

Отображение значения 0 Ом говорит о том, что в обмотке произошло короткое замыкание. Если полученным значением является бесконечность, произошел обрыв в электрической цепи. После проверки первичной обвивки можно приступать к выявлению проблем со вторичной.

Проверка вторичной обмотки

Во время этой проверки щупы мультиметра должны быть подключены к плюсовому контакту и к проводам высокого напряжения. Если в устройстве есть специальный пластинчатый сердечник, то параметры сопротивления будут в пределах от 6 до 9 кОм. Все другие категории катушек превышают 15 кОм.

Устройство катушки и причины её поломки

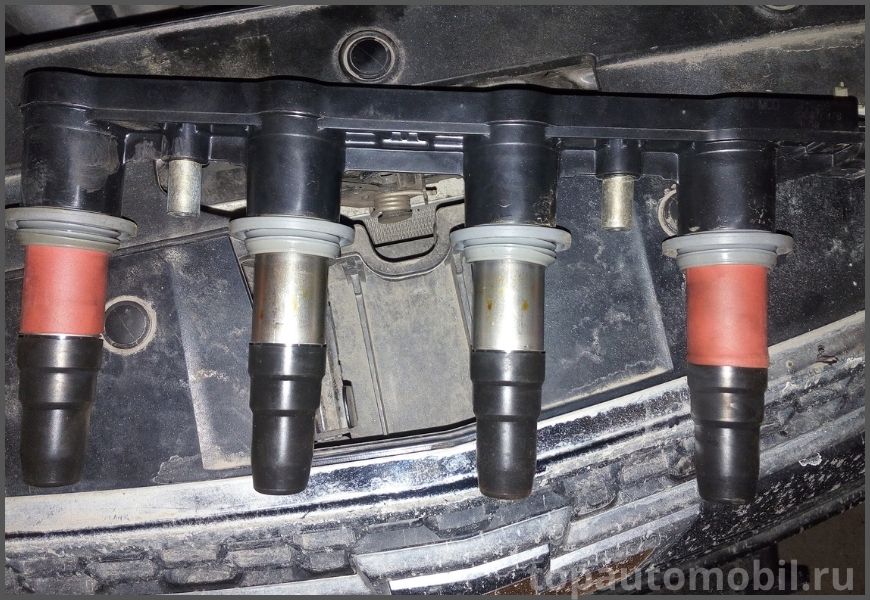

Устройство катушки зажигания автомобиля

Катушка зажигания автомобиля – это трансформатор с двумя обмотками. По первичной обмотке протекает ток низкого напряжения. В нужный момент (определяемый датчиком распредвала или трамблёром) в первичной обмотке происходит скачок напряжения, который индуцирует электромагнитный импульс во вторичной обмотке, а тот, переданный по проводам, вызывает искровой разряд между электродами свечей зажигания. Это, конечно, лишь схематичное описание процесса. Существует несколько видов катушек:

маслонаполненные с одним выходом высокого напряжения;
«сухие» с одним или несколькими выходами;
индивидуальные, устанавливающиеся на свечи.

Вне зависимости от вида, принцип их работы одинаков, а также одинаковы причины выхода неисправностей катушек зажигания. Напряжение выходного импульса составляет 25 000 – 35 000 вольт, именно с этим и связаны пробои искры на «массу» при недостаточно хорошей изоляции высоковольтных элементов системы зажигания. Провода обмоток катушки зажигания нагреваются из-за электрического сопротивления. К тому же, на малых оборотах двигателя через первичную обмотку постоянно протекает излишний ток, и катушка зажигания греется сильнее. Избыточный ток, правда, компенсируется добавочным сопротивлением (или полупроводниковыми ключами), но тут может сыграть роль и недостаточное качество изделия. Чрезмерный нагрев проводов обмоток приводит к прогоранию изоляции, почему и сгорает катушка зажигания. Следует учитывать и то, что нагрузка на обмотки повышается и в том случае, когда связанные с ней детали неисправны или нарушены условия их работы. К примеру, повышенный температурный режим работы двигателя приводит к растрескиванию изоляции проводов высокого напряжения и их наконечников. Схожим образом влияет и грязь в сочетании с водой, образуя каналы для пробоя искры на «массу».

О ремонте таких деталей.

Старые модели грешат проблемой, когда перегорает добавочное сопротивление. Такое «горе» поправимо своими руками. Для ремонта его необходимо демонтировать, перед этим следует запомнить расположение подходящих проводов. Перегоревший добавочный резистор перематывают. Используют провод из стали Ст0 диаметром 0,4 мм и длиной примерно 140 см.

Наматывать следует на сердечнике диаметром 0,5 мм. Готовую спираль приклёпывают заклёпками к контактным пластинам, укладывают в желобок керамической пластины, заливают жидким стеклом или эпоксидной смолой. По нему протекает ток, нагревающий спираль, поэтому её заливают компаундом. Сопротивление обмотки проверяют мультиметром, оно должно иметь значение 1,25 – 1,4 Ом.

Можно использовать никелиновый провод марки НП 2. Диаметр выбирают примерно 0,3 мм, намотку производят на оправке диаметром 3,5 – 4 мм. Это выполняют своими руками, используя приспособление для намотки витков, дрель или другие приспособления.

На снимке видно оборванное сопротивление «Москвич 412».

У более современных изделий отсутствует дополнительное сопротивление, но их преследуют другие виды неисправностей, которые легко обнаружить внешним осмотром. К ним относят механические повреждения корпуса, сколы карболитовой крышки, износ резьбы на контактных винтах, пробой высоковольтного импульса на массу.

Неисправную крышку, которую пробивает, заменяют новым изделием. Нужно аккуратно развальцевать края металлического корпуса, извлечь дефектную деталь, установить новую крышку. После этого снова завернуть края корпуса. Обычно работоспособность удаётся восстановить.

Некоторые водители пытаются восстановить трещины или сколы крышки эпоксидной смолой. Для этого они изготавливают «хитроумную опалубку», которую заливают смесью эпоксидной смолы с наполнителем. В некоторых случаях ремонт своими руками получается, но в большинстве случаев это ненадолго.

ВАЗ-2107: инжектор заводится и сразу глохнет

В таком случае следует проверить датчик массового расхода воздуха. Он располагается сразу за пластиковым корпусом фильтра.

Данный элемент воспринимает информацию о потоке воздуха и передает ее на блок управления. В результате электроника принимает решение о составе горючей смеси. Блок может намеренно корректировать концентрацию топлива и воздуха. Ресурс датчика ДМРВ составляет 150 тысяч километров. При загрязнении элемент может отправлять ложные показания. Из-за ВАЗ-2107 инжектор не заводится либо работает и сразу глохнет. Также следует проверить состояние воздушных патрубков на герметичность. При необходимости — заменить.

Что предпринимают в таком случае

Самое простое, это заменить неисправную деталь. Встречаются водители, которые возят в багажнике такую деталь, заменить её своими руками довольно просто. В некоторых случаях производят ремонт катушки зажигания, но только в том случае, если отсутствует межвитковое замыкание, обрыв обмоток. Перед заменой или ремонтом нужна проверка катушки зажигания.

Выполняют её мультиметром, автомобильным тестером, контрольной лампочкой. Обрыв обмоток, добавочного резистора или замыкание витков обнаруживают измерением сопротивления. Пробой изоляции или утечку высокого напряжения на массу автомобиля можно увидеть. На устранении таких проблем остановимся подробнее.

Если нет искры: модуль зажигания

На возможные проблемы, связанные с работой модуля зажигания, указывают следующие симптомы:

на холостых оборотах двигатель троит;
снижается мощность, машина плохо разгоняется;

Троение двигателя наиболее сильно проявляется в двух близлежащих цилиндрах, а падение тяги сильнее чувствуется во время попыток резкого ускорения ТС, то есть при сильном и резком нажатии на акселератор. На приборной панели большинства автомобилей в подобной ситуации обычно загорается «сheck».

Если проверка свечей зажигания и высоковольтных проводов не выявила неполадок, тогда модуль зажигания следует проверять тестером. Проверка заключается в том, чтобы один выход тестера подключить к разъему модуля, а другой запитать на «массу». Затем мотор можно запускать. Показание тестером 12 В является свидетельством того, что модуль в порядке. Отклонение в показаниях прибора от нормы может указывать как на необходимость замены самого модуля, так и проверки/замены соответствующих предохранителей.

https://youtube.com/watch?v=ZFJTiLZWSu0

avtoexperts.ru

Как известно для работы двигателя необходимы два условия: наличие топлива и искры, для его воспламенения. В случаях, когда пропадает искра запуск силовой установки становится невозможным.

Это относится к ситуации, когда искра пропадает полностью, но искры может не быть и на отдельных цилиндрах, когда двигатель начинает троить, наблюдается нестабильный запуск, снижение динамики и мощности на фоне увеличения расхода топлива.

Ситуации различны, как и пути поиска неисправности.

9 причин почему искра отсутствует полностью:

Свечи зажигания

Электроды свечи могут покрыться масляным налетом, появиться нагар, иногда полностью закрывающий зазор между электродами, может произойти пробой изолятора, выгорание электродов и свеча выходит из строя.

Электроды свечей в масле

Катушка зажигания

В катушке зажигания может быть межвитковое замыкание или же обрыв обмотки.

Проверка катушки зажигания

Трамблер распределитель

В трамблере могут быть неисправны контакты, датчик Холла, пробит бегунок или наличие трещины в крышке.

Трамблер

Замок зажигания

В замке зажигания может быть неисправна контактная группа (подгорание контактов, выплавлениепластикового выступа управляющего коммутацией контактов.

Высоковольтные провода

Проблема в проводах может быть выражена в их растрескивании, обгорании внутренней жилы и пробое внешней изоляции.

Неисправный BB провод

Датчик Холла

В бесконтактной системе зажигания за прерывание искры отвечает датчик Холла, отказы которого часто вызваны отпусканием болтов его крепления, либо пробоем самого датчика.

На фото — датчик холла

Датчик коленчатого вала

При отказе ДКВ или плохом контакте в соединении с датчиком, двигатель не запустится даже при наличии искры в системе зажигания. Необходимо проверить соединение или заменить датчик.

ЭБУ

При сбое в электронном блоке управления двигателем также может отсутствовать искра и необходимо провести компьютерную диагностику блока.

Масса двигателя

Провод массы – плохой контакт или обрыв соединительного провода.

Порядок проверки системы зажигания

Для того, чтобы понять в каком порядке необходимо начинать проверку системы, кратко напомним, как она работает.

Схема работы классической системы зажигания

При повороте ключа в положение «зажигание» питание через дополнительное реле замка подается на один из выводов низковольтной первичной обмотки катушки зажигания. Катушка имеет два низковольтных вывода, со второго вывода катушка, посредством провода соединяется с выводом трамблера.

Далее при запуске двигателя в вторичной обмотке катушки создается высокое напряжение, которое через ее центральный высоковольтный провод подается на центральный вывод крышки трамблера.

Затем напряжение через токопроводящую часть бегунка и встроенное сопротивление передается на высоковольтные провода к каждому цилиндру, согласно рабочей схеме двигателя. Провода, в свою очередь передают напряжение через наконечник свечи на саму свечу, между электродами которой в итоге и проскакивает искра, воспламеняя топливовоздушную смесь.

Диагностика и замена катушки зажигания

Тип используемой на ВАЗ2107 катушки – Б-117А, она была специально разработана для машин классической линейки с контактной системой зажигания. Данное устройство состоит из следующих частей:

сердечника;
магнитопровода наружного;
обмотка первичная и вторичная.

Сердечник представляет собой набор пластин из стали специальных электротехнических марок. Данная деталь является основой для изолированных друг от друга катушек. Катушка имеет металлический корпус, заполненный трансформаторным маслом. На крышке, изготовленной из диэлектрика, имеются два контакта для питания первичной катушки и один вывод для высоковольтного провода.

О ремонте таких деталей.

На снимке видно оборванное сопротивление «Москвич 412».

Причины дефектов

Поломки катушек зажигания могут быть вызваны с несколькими факторами, а именно:

Механическое воздействие. Возможно простое старение устройства привело к коррозии изоляции, что вызвало ее разрушение. Возможно от случайного удара повредился корпус и масло из катушки вытекло, а это привело к ее перегреву. В таких случаях лучше сразу заменить преобразователь новым.
Нарушение контакта. В летний период и межсезонье из-за попадания влаги на контактной группе может появиться окисление. Это приводит падению мощности напряжения в свечах зажигания.
Перегрев. Такой дефект более распространен на катушках индивидуального типа. В летнюю жару, а также при длительных поездках вряд ли Вы сможете контролировать температуру катушки зажигания. Однако во избежание таких ситуаций можно использовать качественные устройства и жидкости охлаждения.
Повышенная вибрация. Также особо опасны при использовании индивидуальных катушек зажигания. Основная вибрация воздействующая на устройство исходит от цилиндров ДВС. Для уменьшения воздействия этих сил достаточно своевременно устранять неполадки в работе мотора.

В принципе катушка долговечный и очень надёжный элемент, а главная причина при большинстве поломок – это банальное старение, что и приводит к нарушениям изоляции и нормальной работе. Ниже приведем способы проверки целостности катушек.

Замена КЗ

Прежде чем перейти к замене катушки, необходимо убедиться, что проблема заключается именно в ней. Если наблюдается низкое энергопотребление, значит, КЗ не дополучает энергию на модуль, соответственно автомобиль не заводится.

Убедившись в присутствии проблемы, водителю нужно подготовиться к замене катушки. Для этого необходимо отсоединить кабеля акб и движка, ослабить винты и убрать их. Далее придется снять корпус модуля, вытянуть катушку. Она представляет собой цилиндр, у которого имеется крышка и электрические выводы.

Старую катушку нужно проверить на наличие дефектов или поломанных проводов. У них может быть трещина в корпусе, либо в крышке. Иногда водители отмечают отсутствие и повреждение проводов. Каждый дефект приводит к сбою. Модуль зажигания также нужно тщательно изучить и осмотреть визуально. Электросоединения, если они сломаны, погнуты, перекручены, указывают на проблему, которую нужно сразу решать. Если проводка повреждена, то ее нужно обрезать и заменить. Также иногда стоит заменить модуль зажигания полностью, а не только катушку.

После проделанной работы водителю нужно вставить новую катушку в модуль так же, как она стояла до этого. Провода соединяют с проводами и возвращают модуль в правильное положение. Модуль закрепляют болтами и гайками. В последнюю очередь нужно убедиться, что все подключено верно. Ни один провод не должен выступать из корпуса.

В конце необходимо присоединить кабель акб к блоку двигателя и батарею для подачи питания на модуль. Проверка правильности работы заключается в том, что нужно сначала запустить двигатель. Новая катушка обязана передавать нужное количество мощности. Только так автомобиль будет эффективно заводиться.

САМЫЕ ИЗВЕСТНЫЕ ПРОБЛЕМЫ С ПОЛОМКОЙ КАТУШКИ ЗАЖИГАНИЯ:

Повреждение обмотки. Этот фактор приводит к пробою изоляционного слоя, в результате которого происходит короткое замыкание.
Обрыв цепей и перегрузка. Причина заключается в неполадки свечей зажигания или благодаря дефектам высоковольтных проводов.

В основном катушки зажигания выходят из строя довольно редко, но иногда такие неприятности все же случаются. Как правило, изоляционный слой катушки, может быть поврежден в результате мгновенного прироста напряжения до 35 000 В. Вследствие чего, вторичное напряжение падает, и возникают пропуски зажигания под нагрузкой. В итоге катушка не может испускать напряжение, которое необходимо для начала работы двигателя.

Причины выхода из строя катушек зажигания:

— Свечи зажигания низкого качества. Всегда следите за качеством устанавливаемых на ваш автомобиль свечей и не ставьте дешевые подделки — если вы в этом экономите, в итоге можете «влипнуть» на гораздо более кругленькую сумму. Причина — обратные газы, и пробой изолятора, которые пагубно влияют на состояние резинового наконечника катушки зажигания.

— Перегрев катушек зажигания. Конструктивно катушки предусмотрены работать при любых температурных режимах двигателя, но как показала практика, если ваш двигатель горячее чем положено (бедная смесь, неисправная система охлаждения) катушки «умирают» более активно. Мы не хотим сказать что любой нагрев чреват для катушки, но есть определенных ресурс циклов нагрев-остывание. Это также влияет на резиновый наконечник и на электронику катушки.

Чем чревата езда с неработающей катушкой:

— Оплавление каталитического нейтрализатора в системе выпуска.

— Если вы будете ездить с неисправной катушкой то со временем могут износиться подушки крепления двигателя ввиду чрезмерных вибраций.

— Большой расход топлива, связанный с падением мощности и КПД двигателя.

Как проверить неработающую катушку самостоятельно:

— Самый простой способ — во время «троения» поочередно отключать коннекторы (фишки) от каждой катушки по-очереди, таким образом при отключении фишки от работающей катушки вы услышите провал по оборотам и нестабильную работу на оставшихся цилиндрах, а при отключении от неработающей работа двигателя не изменится. Именно эту катушка и необходимо поменять.

— Если имеется возможность снять катушки, то неплохой способ определения — промерить сопротивления первичной и вторичной обмотки (между контактами, между контактами и выходом на свечу) записать и сравнить показания на всех катушках, обычно сопротивление неисправных катушек разительно отличаются

Кроме этого, обратите внимание на состояние электродов свечей, на неисправной катушке свечи обычно влажные и с черным нагаром

— В некоторых случаях самодиагностика автомобиля может «подсказать» какой цилиндр не воспламеняется (только если горит индикатор «check engine». Ищите коды неисправностей вашего автомобиля.

Как определяют неисправную катушку зажигания профессионалы:

Существуют мотор-тестеры (сканеры) позволяющие анализировать работу электронных компонентов автомобилей, в том числе и катушек. Автор статьи встречал три разных метода профессионального определения неисправной катушки: поочередное отключение цилиндров (отключая инжекторы), поочередное отключение управляющего напряжения и анализ кривых осцилографа, подключенного к катушкам.

Профессиональные диагносты НИКОГДА НЕ ОТКЛЮЧАЮТ КАТУШКИ ВРУЧНУЮ, так как это чревато выходом из строя ЭБУ двигателя.

Что делать с неработающей катушкой.

Самый разумный способ это заменить ее, все импортные каушки зажигания неразборные и залиты полимером чтобы избежать попадания влаги, даже если вы сможете заменить/отремонтировать детали микроэлектроники собрать катушку избежав попадания кислорода внутрь уже невозможно. Замена катушки зажигания — только в таком случае вы можете обеспечить долговечую работу вашему автомобилю!

В случае если производитель вашего автомобиля предусмотрел поставку отдельно резинового наконечника от катушки зажигания вы можете заказать и поменять старый наконечник на новый, но это не будет гарантировать вам что в старой катушке уцелела электронная часть, которая работала под повышенной нагрузкой.

Проверка катушек

С учетом всего вышесказанного, информация о том, как проверить исправность катушки зажигания, считается на самом деле бесценной

Обязательно обратите внимание на следующий момент: проверить, как работает этот механизм, можно при помощи двух способов:

Используя искру между самой свечой зажигания и корпусом автомобиля.
Используя мультиметр.

Важный момент: как только появились даже самые небольшие показатели нестабильности функционирования двигателя – сразу же проверяйте непосредственно катушку зажигания. В прошлом оба эти метода были приблизительно одинаково популярными. Но, поскольку все течет и меняется, технологии не стоят на месте, первый вариант был признан более опасным (поскольку он может привести к «гибели» как катушки, так и всего устройства в целом – с этим нередко сталкиваются современные автомобили).

Практически все производители советуют воздержаться от его применения. Именно поэтому самый популярный вопрос у автовладельцев в такой ситуации – это «как проверить работу катушки зажигания»?

Самый простой, и, что самое главное, самый безопасный метод, согласно которому можно проверить данный автомобильный узел – это использование конкретного устройства для измерения.

Первое, что должен сделать владелец автомобиля, принявший решение о самостоятельной проверке состояния катушки зажигания – это запастись мультиметром, либо тестером. Данное измерительное устройство не считается крайне редким, запрещенным, так что его приобретение не вызовет у Вас особых проблем и сложностей. Данное устройство измерения имеет одну отличительную особенность: оно выполняет одновременно две важные функции:

Отслеживает напряжение.
Контролирует сопротивление.

Возможные неисправности: признаки и причины

Признаки поломки КЗ:

когда водитель жмет на педаль газа, ощущаются провалы;
снижается мощность силового агрегата;
двигатель начал работать нестабильно на холостых оборотах;
мотор троит.

Основные причины, по которым это может произойти:

Плохое питание в электросети авто. Для нормальной работы электрических узлов требуется напряжение в бортовой сети 11.5 вольт. В том случае, если провод зажигания поврежден либо производительность АКБ низкая, это может стать причиной плохого питания в электросети. Соответственно, для зарядки КЗ потребуется больше времени.
Механические повреждения устройства, к примеру, повреждение изоляции. Такая проблема может быть обусловлена попадание моторной жидкости на устройство через дефектные уплотнения.
Плохой контакт. Повреждение устройства, а также постоянное воздействие влаги может привести к выходу из строя первичной, а также вторичной обмоток, что в свою очередь, будет способствовать появлению переходного сопротивления. Такая неисправность может появиться в результате поломок в системе омывания, мойке силового агрегата, а также сильном дожде. Также на структуру устройства может негативно воздействовать соль, которой посыпают дороги в гололед.
Проблемы термического характера. Индивидуальные КЗ больше остальных подвержены высокому образованию теплоты, что также может негативно отразиться на ресурсе эксплуатации устройства.
Работа в условиях вибраций. Из-за высоких вибраций в работе двигателя может произойти повреждение конструкции КЗ (автор видео — канал Resta).

Нет искры на ВАЗ 2106

Искрообразование — важный процесс, обеспечивающий запуск и стабильную работу силового агрегата, за который отвечает система зажигания. Последняя может быть контактной или бесконтактной, но суть её работы остаётся одной и той — обеспечить образование и раздачу искры на нужный цилиндр в определённый момент времени. Если этого не происходит, двигатель может либо вовсе не запуститься, либо работать с перебоями. Поэтому на том, какая должна быть искра и каковы могут быть причины её отсутствия, стоит остановиться более подробно.

Зачем нужна искра

Поскольку на ВАЗ 2106 и другой «классике» установлен двигатель внутреннего сгорания, работа которого обеспечивается за счёт сгорания топливно-воздушной смеси, для воспламенения последней необходима искра. Чтобы её получить, автомобиль оснащается системой зажигания, в которой основными элементами являются свечи, высоковольтные (ВВ) провода, прерыватель-распределитель и катушка зажигания. От работоспособности каждого из них зависит как искрообразование в целом, так и качество искры. Принцип получения искры довольно прост и сводится к следующим действиям:

Расположенные в трамблёре контакты обеспечивают подачу низкого напряжения на первичную обмотку высоковольтной катушки.
Когда контакты размыкаются, на выходе катушки индицируется высокое напряжение.
Высоковольтное напряжение по центральному проводу поступает на распределитель зажигания, посредством которого происходит раздача искры по цилиндрам.
В головке блока на каждый цилиндр установлена свеча зажигания, на которую по ВВ проводам подаётся напряжение, вследствие чего образуется искра.
В момент появления искры горючая смесь воспламеняется, обеспечивая работу мотора.

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.
