Разборка редуктора

Если дворник не работает из-за загрязненности редуктора, то его нетрудно будет почистить. Но ни при каких обстоятельствах не выкручивайте регулирующий винт, установленный в нем – в противном случае вы скорее всего не сможете впоследствии правильно восстановить зазор якоря.

Порядок действий следующий:

• с редуктора снимают защитную панель;
• извлекают шестеренку;
• достают гайки закладные, отвернув предварительно два болтика;
• корпус редуктора отсоединяют вместе со щеткодержателем от моторчика;
• якорь достают и очищают компрессором.

Снятие заднего дворника в целом производится по такому же алгоритму, но придется еще убрать обшивку двери, чтобы добраться до проводов и других элементов.

Теперь подробнее о самом процессе.

• фары нужно демонтировать, после чего разобрать;
• потом следует вынуть дополнительный отражатель для поворотника;
• снять хром с фонаря мелкой наждачной бумагой;
• нанести грунтовку.

Грунтовка должна хорошо высохнуть, для этого потребуется подождать не меньше часа. Специальную краску нужно наносить на фару в 2-3 слоя, в противном случае краска может просто слезть. После этого потребуется снова время, чтобы краска полностью высохла, на это уйдет около одного часа.

Как только краска хорошо высохнет, можно полностью собрать заднюю оптику. С особой ответственностью нужно подойти к нанесению герметика. Старый герметик нужно полностью снять, после чего обезжирить задний фонарь и уже непосредственно нанести новый герметик. Выполнять это нужно тщательно, так как при неправильном нанесении герметика фара может запотевать, это способно привести к серьезным последствиям.

В общем-то, тюнинг фар – это не особо сложный процесс, но если вы боитесь допустить какие-либо ошибки, конечно, можно купить уже тюнинговые приборы. Однако все же сам процесс тюнинга интересен, каждый автолюбитель хотел бы сделать все сам, вкладывая в это дело душу.

Проверка и снятие моторчика дворников ВАЗ-2109

Такой элемент, как моторчик, отвечающий за работу дворников на автомашине ВАЗ-2109, выходит из строя не очень часто, но если это все же происходит, его приходится менять на новый. Сделать это на самом деле нетрудно, но сама процедура занимает довольно много времени, особенно у тех автолюбителей, которые не имеют должного опыта.

Прежде всего, необходимо обесточить систему. Для этого просто отключают минусовую клемму на батарее.

• выставляют рычаги дворников в вертикальную позицию;
• открутив гайки, снимают их с валиков;
• удаляют защитные колпачки;
• скручивают гайки (по одной с каждой стороны), крепящие кронштейны вверху;
• демонтируют резиновые уплотняющие шайбы;
• в подкапотном пространстве снимают с разъема жгут проводов;
• откручивают болты, удерживающие нижнюю часть кронштейна;
• валики механизма вынимают из отверстий;
• отвинчивают гайку, крепящую кривошип стеклоочистителя, и снимают его;
• демонтируют болтики, удерживающие редуктор дворников, и моторчик на месте;
• отсоединяют провода от предохранителя биметаллического и снимают двигатель с кронштейна.

Остается только убрать с редукторного вала стопорящее кольцо и регулирующие шайбы, и установить новый моторчик. Сборка производится в обратном порядке. Для того чтобы работать было удобнее, советуем немного сместить вентилятор печки вправо. Без этого снять стеклоочиститель не удастся. Потребуется также убрать и крышку блока предохранителей и все реле, находящиеся там.

Сам стеклоочиститель необходимо перед снятием также немного сдвинуть влево.

Регулировочные шайбы лучше пронумеровать, чтобы при сборке их не перепутать.

Как заменить гидро-корректор фар на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) В самом начале операции начните с капота, а именно сперва откройте его и после чего разыщите на обратной стороне у каждой фары исполнительные цилиндры корректора фар (Один из таких цилиндров указан цифрой 2) и после их нахождения (К примеру после нахождения данного цилиндра на левой фаре) возьмитесь за него рукой как показано на маленьком фото ниже, и нажав на защёлку проверните его против часовой стрелки до самого упора и после этого вы услышите щёлчок, после которого вам нужно будет вынуть данный исполнительный цилиндр из отверстия.

Примечание! Точно таким же образом снимите исполнительный цилиндр с дурой фары и после этого переберитесь в салон вашего автомобиля!

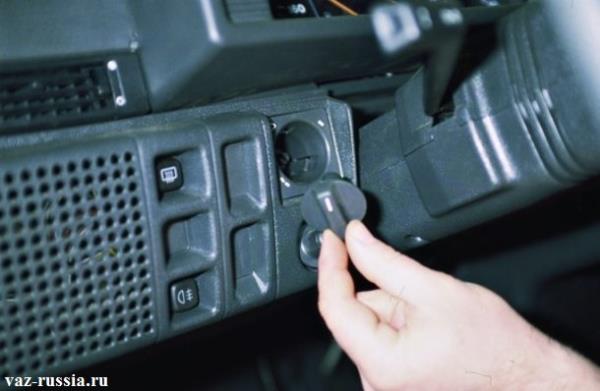

2) Теперь сидя в салоне автомобиля возьмите в руки плоскую отвёртку и при помощи неё подденьте ручку за счёт которой осуществляется регулировка корректора фар.

Примечание! Ручку поддевайте аккуратно, не отломите её!

3) Затем когда ручка которая изображена на фото чуть выше будет поддета и вследствие чего снята, возьмите в руки удлинитель с накидной головкой и с его помощью отверните гайку в этом отверстие которое будет у вас после снятия ручки корректора фар, а после того как гайка будет полностью отвернута (Данная гайка удерживает главный цилиндр корректора фар), залезьте рукой в нижнюю часть панели и от туда извлеките главный цилиндр гидро-корректора фар.

4) После того как данный корректор будет у вас в руках, то просто тяните его на себя до того момента пока он и два исполнительных цилиндра полностью не вынуться, обязательно когда будете тянуть ещё обратите своё внимание на отверстие в передней части автомобиля (Данное отверстие на маленьком и на основном фото ниже указано стрелками), так вот через данное отверстие может только пройти один исполнительный цилиндр поэтому их нужно будет извлекать по одному и если нужно будет то из подкапотного пространства протолкните оба цилиндра и тем самым вы полностью снимите гидро-корректор фар с автомобиля

Установка: Устанавливается корректор фар в обратном порядке снятию, но при установке всегда помните одну вещь, а именно устанавливать корректор фар нужно сперва с исполнительных цилиндров, то есть взяли их в руки и проталкиваете отверстие которые выводит в подкапотное пространство, после этого подходите к подкапотному пространству и там уже находите оба исполнительных цилиндра и после чего устанавливаете их в фары, а после этого садитесь в автомобиль и установку корректора там уже продолжаете.

Примечание! Если вам что что непонятно, или если вы хотите увидеть видео-ролик по замене данного корректора фар, то в таком случае перейдите на статью: «Замена корректора фар на ВАЗ 2110», в которой всё подробно описывается и есть ещё в добавок видео-ролик в этой статье с инструкцией по замене, и да кстати данный корректор на автомобилях ВАЗ 2108-ВАЗ 2115 заменяется абсолютно идентично, только вся разница в панели приборов у каждого автомобиля она разная, вот и всё!

Фара – это специальный прибор, служащий для получения направленного света на автомобиле. Используется в темное время суток или в условиях плохой видимости для освещения дороги и близлежащих окрестностей. Количество и мощность фар отличается в зависимости от транспорта, на котором они установлены, но чаще всего мы сталкивается именно с прожекторами на легковых автомобилях.

Как снять подголовники на Приоре? Способы на выбор

Казалось бы, процедура проста, но очень многие хозяева данной отечественной модели ВАЗа сталкиваются с трудностями. Причем проблемы со снятием подголовников возникают и с передними сиденьями, и с задним диваном, но по разным причинам. У кого-то они не вытягиваются, у кого-то заедают и перекашиваются, но иногда все происходит от того, что водитель при демонтаже этого элемента салона авто проявляет излишнее рвение и действует не по инструкции, что может привести к невозможности дальнейшего регулирования подголовника и даже к выходу его из строя.

Как снять подголовники на Приоре, конечно же, описывает прилагается мануал. Однако рекомендации в стиле «нажать и потянуть» или сложно осуществить технически, или не действуют. К тому же, инструкция может быть потеряна, если, к примеру, машинка не новая. В принципе, в конструкции этих предназначенных для удобства деталей кресел ничего особо сложного не наблюдается, следует только внимательно присмотреться, и можно во всем разобраться самостоятельно. Главное – не делать резких движений, а действовать максимально аккуратно.

Снятие передних подголовников

Их организация предельно проста: 2 штыря, которые входят в гнезда и не зажимающихся никакими фиксаторами. Теоретически снять подголовник легко – потянул и вынул. На практике выясняется, что ножки детали часто выходят с огромным трудом. Некоторые автолюбители так и не смогли демонтировать один из подголовников самостоятельно, и приходилось обращаться к спецам на СТО. Логическое обоснование – деформация штыря или попадания в него постороннего предмета, заклинившего стояк.

Однако от этого не легче, если крайне нужно освободить кресло. Надо отдать должное конструкторам Приоры: крепление под подголовник они вмонтировали жестко, гнезда под воздействием силы просто так не выдергивается. Не хватает высоты, чтобы эту самую силу приложить. Приходится действовать изобретательно.

Спинка сиденья откидывается назад примерно под углом в 60 градусов. Более острый угол осложнит дальнейшие манипуляции;
Подголовник максимально выдвигается. Если он категорически отказывается шевелиться, пытаемся всунуть его глубже, а затем снова тянем на себя – обычно помогает. Или применяем поступательные раскачивающие движения попеременно с каждой из сторон детали;
Шприцем или пипеткой на каждый стержень капают масло или WD-40. Щедро лить не стоит, испачкаете обивку или чехлы. Нам надо, чтобы жидкость затекла только в гнезда;
Водитель упирается коленями в спинку кресла и изо всех сил, резким движением тянет подголовник на себя.

Возможен вариант и работы спереди. Тогда размещаемся лицом к спинке и немного наклоняем ее на себя. Однако такое положение водителя куда менее удобно: упор при вытягивании получается не тот, да и угол наклона слишком крутой, потолок мешать будет все равно. К тому же на водительском месте будет сильно мешать бублик, которую никуда не деть.

Снятие подголовников с задних сидений

Заметим, что сзади эти дополнения снимаются все-таки чаще, чем спереди. К обычным причинам демонтажа добавляется необходимость перевезти что-то габаритное, то есть увеличить объем багажника. В Приоре спинка заднего сиденья складывается только в том случае, если с нее сняты все подголовники, в противном случае они ложатся на «плечи» передних кресел.

Конструкция задних подголовников, с одной стороны, более знакома и не требует большого физического усилия при съемке, с другой стороны, рассчитана, видимо, на трехрукого человека. Содержатся эти подголовники фиксаторами, но на каждый из них приходится по 2 защелки, причем расположенные по бокам так, что одной рукой на них влиять невозможно. Нужно одновременно нажимать на оба фиксатора и одновременно тянуть снимается предмет вверх. Делать это в одиночку крайне неудобно, а вдвоем суетиться вокруг подголовника довольно тесновато. Владельцами Приоры была разработана следующая стратегия.

Спинка дивана наклоняется вперед и кладет на переднее сиденье. Открывается задняя дверь со стороны подголовника снимается. Один человек становится на колени на переднем кресле спиной к лобовому стеклу, второй наклоняется в открытую дверь. Второй нажимает на фиксаторы, номер 1 тянет на себя подголовник. Если пользоваться этим алгоритмом, подголовники снимаются в течение секунд. Заодно и багажник сразу же расширяется. Безусловно, есть и другие методики, как снять подголовники на Приоре – и задние, и заевшие. Но описанные выше были испытаны на опыте и признаны достаточно удобными.

Изготовление креплений

Крепления делаем из жести толщиной 0.7-1.0 мм. Делаем их методом оборачивания вокруг ножки подголовника и выгибания. Обжимаем клещами для плотности

На этом этапе важно сделать точные по диаметру и соосности крепления, чтобы подголовник входил плотно, не болтался, но и не клинил. Как уже говорилось, крепления сдвигаем к центру. Ближе к центру располагается ребро жесткости, которое и определит, насколько мы можем сдвинуть крепления – на фото это хорошо видно

Используем заклепки для установки креплений, при этом в процессе установки примеряем образцовый подголовник (клепаем прямо при вставленном подголовнике) – так надежнее всего

Ближе к центру располагается ребро жесткости, которое и определит, насколько мы можем сдвинуть крепления – на фото это хорошо видно. Используем заклепки для установки креплений, при этом в процессе установки примеряем образцовый подголовник (клепаем прямо при вставленном подголовнике) – так надежнее всего.

Для справки отмечу, что диаметр ножек подголовника 12 мм, расстояние между ними 200 мм. Ну и ложка дёгтя: не получилось сделать фиксаторы положения, чтобы можно было выдвигать подголовник на нужную высоту, увы. На всякий случай, механизм фиксации выглядит так:

Остаётся сделать и оформить отверстия в обшивке. Отверстия можно оформить как штатными втулками (детали 2106-6818142 и 2108-6818144), так и люверсами. Я остановился на люверсах, т.к. на тот момент не было возможности добыть штатные детали. Да и возможно, этот вариант единственно возможный при самодельных креплениях. В любом случае отверстия нужно размечать и делать при натяжке обшивки, чтобы не промахнуться. Пенолитьё в районе отверстий стоит покрыть черной краской-спреем.

И наконец, как задние подголовники выглядят в салоне. Здесь они показаны сразу после установки, поэтому кожзам обшивки ещё не успел принять свою форму, со временем стало получше.

Совет 2: Как снять сиденье в авто

Появляются обстановки, при которых автолюбителю необходимо снять сиденья со своего автомобиля. Поводом может быть ремонт, чистка либо замена сидений. Не неизменно стоит обращаться с данной загвоздкой к эксперту. Снять сиденье с авто дозволено и независимо.

Вам понадобится

• – гаечный ключ;
• – отвертка (крестообразная).

Инструкция

1. Обширно откройте дверь в автомобиле, дабы снять заднее сиденье . Позже этого обнаружьте небольшую рукоятку от замка подушки. Она находится под подушкой сбоку. Нажмите на эту ручку, не прикладывая огромных усилий, дабы не сломать ее, потому что довольно трудно будет купить где-либо такую же

С специальной осторожностью вытягивайте подушку, приподняв ее край. Дальше обойдите автомобиль и сделайте то же самое с иной стороны. Это надобно для того, дабы от пазов отсоединились все концы подушки сиденья

Вытянете подушки из салона, слегка приподняв их

Это надобно для того, дабы от пазов отсоединились все концы подушки сиденья. Вытянете подушки из салона, слегка приподняв их.

2. Установите самое нижнее расположение для подголовников и, приложив существенные усилия, до упора потяните их вверх. Дабы из спинки заднего сиденья достать подголовники, вам нужно дотянуться до фиксатора и нажать на него.

3. Поищите лямку фиксатора на спинке сиденья и начинайте тащить ее вверх. Если сиденья в салоне подвергались перетяжке, вы можете ее не нащупать с первого раза. Но будьте уверены, она находится там в любом случае. Допустимо, во время работы фиксатор может заклинить, тогда повторите попытку несколько раз. Если итога так и не добились, смажьте данный механизм литолом, позже чего достаньте все элементы.

4. Для снятия переднего сиденья авто, установите рычаг в среднее расположение. С обеих сторон полозьев открутите болты, позже чего надавите на рычаг и передвиньте максимально вперед сиденье , а после этого сразу же максимально вверх. Позже проведения данной процедуры сиденье должно независимо отсоединиться от полозьев, на которых крепится.

5. Обнаружьте болт, соединяющий спинку с сиденье м, и открутите его, если хотите снимать сиденье частями. После этого выкрутите из гнезда колесо регулировки спинки. Оно находится на боковой части сиденья. Позже достаньте данную спинку из пазов сиденья и старательно выньте из салона.

Видео по теме

Полезный совет Изучите конструкцию крепления подголовников. Это надобно для того, дабы не сломать их при демонтаже. Если подголовник не снимается руками, то не надобно пытаться снять его при помощи каких-то инструментов. Вы только испортите сиденье. Следственно обратитесь в сервис, где вам все сделают добротно, стремительно и с гарантией.

Как Снять Отражатель С Фары Ваз 2109

Какие лучшие фары на ВАЗ-2109

Фары являются одной из важных составляющих каждого автомобиля. Без них продолжать движение ночью просто нереально. Но теперь огни являются не только осветительным элементом, но и поводом заметно подчеркнуть внешний вид автомобиля. Именно поэтому данная статья будет посвящена штатным и другим фарам ВАЗа. девятая семья.

О стандартных светильниках

Номинальная мощность фар на автомобилях ВАЗ девятого семейства составляет около 60 Вт. Срок службы такой оптики может составлять 10 и более лет, в зависимости от интенсивности работы и нагрузки. Однако если фара не сделано производителем, но является копией / подделкой, займет не более нескольких недель.

Поэтому, если вы выбираете обычные налобные фонари, то вам нужно только сосредоточиться на оригинальном производителе. Что касается альтернативной оптики, то она не производится в промышленных масштабах, и здесь мы должны полагаться исключительно на честность производителя. Но мы поговорим о том, как выбрать и установить качественные фары и задние фонари на ВАЗ 2109 позже. А пока про особенности и особенности кастомных ламп.

Преимущества использования альтернативная оптика

Почему все больше и больше автовладельцев выбирают альтернативные, нестандартные фары? На это есть несколько причин. Во-первых, альтернативная оптика великолепна. Любая машина с фарами необычного дизайна оригинальна и уникальна. Особенно такая оптика актуальна в области кастомизации. Со стандартными фарами вы вряд ли сможете подчеркнуть стиль и индивидуальность конкретного автомобиля. Во-вторых, настроенные фары на ВАЗ 2109 смонтированы в ненадежной стандартной конструкции. Дело в том, что с годами контакты окисляются в стандартной оптике, а лампы начинают выцветать. В некоторых случаях из-за плохого герметика влага попадает на поверхность отражателя, а само стекло начинает потеть и размыться. Установка нового стекла фар (ВАЗ 2109) не вариант вообще. Более радикальным и эффективным решением было бы приобретение готовых альтернативных ламп. Если вода попадает в фару, на плате размера может произойти короткое замыкание, через которое могут работать несколько звуковых сигналов одновременно.

Почему лучше брать светодиоды?

среди альтернативная оптика Есть две категории ламп: ксеноновые и светодиодные. В последнее время светодиодные аналоги набирают популярность. Их конструкция проще, а такие фары дешевы в изготовлении.

Сам светодиод представляет собой полупроводниковое устройство, которое преобразует электрический ток в свет. Диод состоит из кристалла, размещенного на подложке. Он также включает в себя контакты и оптическую систему. Как видите, дизайн диодной оптики не очень сложен по сравнению с ксеноновой оптикой (которая стоит только блоков зажигания и дорогих линз).

Преимущество диодов над ксеноном

Но это не только преимущество диодной лампы. Есть много других преимуществ. Например, диодные фары просты в установке и не занимают много места. Такие фары работают на ВАЗ 2109 около 10-15 лет. Высокая долговечность — отличная особенность светодиодных ламп. Сами фары работают в 3-5 раз быстрее, чем аналогичные ксеноновые и галогенные. Конечно, самое главное — экономить энергию. Эта оптика практически не потребляет энергии, в то время как включенный ксенон может разряжать батарею через пару часов при выключенном генераторе (поэтому дневные огни сделаны из светодиодных полос).

Эксперты прогнозируют, что в будущем диоды полностью вытеснят классические галогены и тот же ксенон из автомобильной промышленности. И это не только масса выгод, но и стоимость их производства.

Передний и задний фонарь

Если вы считаете, что светодиоды могут состоять только из задних фонарей (на ВАЗ 2109-21099), вы глубоко ошибаетесь. Да, многие автомобили сейчас оснащены диодными стоп-сигналами. Но это не значит, что кристаллы не могут гореть перед машиной. Если правильно разработан отражатель и диффузор, вы можете получить фару, которая будет сиять так же ярко, как ксеноновые фары. Однако это не ослепит встречных водителей. Но пока на рынке есть только альтернативные задние фонари с диодами на восемь и девять. Передняя оптика — это своего рода смесь, в которой в качестве основы используется ксеноновая линза, а диодные глаза ангела окружают ее. Ниже вы можете увидеть, как работает эта оптика.

В принципе, вы можете сделать галогеновые диоды для фар самостоятельно. Достаточно купить набор этих фонариков (фото ниже).

Замена

Замена стекла на фаре ваз 2109

При движении по трассе отскочивший камень от впереди идущей машины попадает в фару. Стекло разбивается и предстоит замена. Это происходит часто, так как дорожное покрытие выполнено из асфальтобетона. Со временем оно выбивается, щебенка остается без связующего битума. Также происходит разрушение стекла фары при неправильном уходе за ним. Включенные фары, при необходимости следует протирать влажной салфеткой, щеткой. Но ни в коем случае нельзя протирать нагретое стекло, не остывшее еще — снегом или обрызгивать водой.

Замена стекла у фары ваз 2109

Необходимые материалы, компоненты:

• стекло на фару, которое можно купить в автомагазине;
• герметический клей для стекла, белого цвета;
• растворитель – для обезжиривания поверхности.

Так же необходим набор инструментов и вспомогательные материалы.

Без снятия фары

Замена стекла фар на ваз 2109

В летний период эту работу можно выполнить на улице, не снимая фары:

• Выбрать асфальтированную, бетонную площадку, в том месте, где нет ветра.
• Полить площадку водой, это надо сделать для того, чтобы исключить попадание пыли, песка при очистке, нанесении клея.
• Для выполнения работ надо одеть перчатки х/б. Таким предохранением рук исключается получение ранения при выемке разбитых осколков.

• Чтобы облегчить работы, молоточком постараться аккуратно ударять по стеклу.
• Очистить от оставшихся осколков.
• По периметру фару отверткой очистить от остатков старого клея.
• Растворителем смочить ветошь, обезжирить отражатель.
• Также растворителем протереть внутреннюю поверхность стекла.
• После еще раз прочистить место наклейки в корпусе фары(см.Ремонт фары ваз своими руками).
• Клей постепенно, аккуратно выдавливать из тюбика.
• Наносить тонким слоем по ободу фары, по внутреннему краю стекла.
• Выждать 3 минуты.
• После этого стекло прижать к фаре, постараться приклеить его посередине.

Замена стекла фары на ваз 2109

Для закрепления стекла на клее необходимо дать нагрузку. Это можно сделать перевязочным резиновым жгутом из автоаптечки. Надо:

• Закрепить крючком жгут за корпус машины.
• С небольшим растяжением второй конец зацепить снизу рамы машины.
• Жгутом надо крепко придавить стекло, для этого под жгут можно подложить деревянный брусок.
• Оставить склеенные части на сутки.

Со снятой фарой

Замена стекла фары ваз 2109

Для более качественного выполнения работ, фару необходимо демонтировать. Крепление ее располагаются в моторном отсеке:

• Поэтому необходимо поднять капот, поставить распорку.
• Фара крепится на четырех винтах гайками.
• Открутить их головкой №10.
• Весь корпус вынимать к себе, при необходимости немного нажать на передний бампер.
• Отсоединить две фишки подачи электричества.
• Снять корректор регулировки, повернуть его головку влево, стянуть с фары.

Дальнейшие работы желательно проводить в помещении при температуре +18 0 С. Надо:

• Положить фару на стол;
• Открутить корпус сигнала поворота;
• Снять ограничители хода очистителей;
• Убрать остатки стекла с корпуса фары, можно воспользоваться ножом;
• Тщательно очистить места посадки стекла от оставшегося клея;
• Растворителем обезжирить соприкасающиеся поверхности фары, стекла.

Герметик тонким слоем наносится на корпус, по краю стекла:

• После 3 минут все склеиваемые детали совместить.
• Перевернуть фару на стекло, предварительно подложить на стол кусок брезента или любой ткани.
• Под один край под стекло подложить деревянный брусок, чтобы сравнять опору нагрузки корпуса фары.

• Оставить склеенные детали на сутки.
• Фару поставить на место и подсоединить все детали.

После проведенных работ необходимо провести регулировку установленной фары. Для этого необходимо обратиться в автосервис к специалистам. Там на специальном стенде будет квалифицированно проведена такая процедура. Цена стекла во многом будет зависеть от производителя, качества. Так как рыночные цены имеют большой диапазон: от 100 руб. до 750 руб. за одно стекло. Стекла представлены на рынке заводами производителями ОАО «Завод Автосвет» г. Киржач, ООО «Завод Автоприбор» г. Димитровград, «БОШ» и другими. Поэтому необходимо хорошо все взвесить, выслушать советы продавцов-консультантов. После этого можно смело приступать к самостоятельному ремонту автомобиля. При проведении работ своими руками по замене стекла передней фары необходимо ознакомиться с инструкцией, просмотреть видео, тщательным образом изучить фото.

Не горит ближний или дальний свет фар на автомобиле ВАЗ 2108, 2109, 21099

Рассмотрим причины такой неисправности — почему не горит ближний или дальний свет фар, или все вместе на автомобилях ВАЗ 2108, 2109, 21099. Попутно разберем, как все исправить в том или ином случае.

Перечень неисправностей

Перегорела лампа ближнего-дальнего света в блок-фаре

В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет. На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.

Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар.

Окислились контакты в соединительной колодке блок-фары

Несколько раз оденьте — снимите соединительные колодки на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты.

Нет «массы» к фаре

Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.

Перегорели предохранители в монтажном блоке

В монтажном блоке старого образца с пальчиковыми предохранителями 17.3722 за ближний свет отвечают следующие предохранители:

№16 (правая фара по ходу автомобиля),

За дальний свет:

В монтажном блоке 2114 с ножничными предохранителями ближний свет:

F13 (правая фара),

F15 (правая фара),

Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).

Неисправно реле ближнего или дальнего света

Монтажный блок 17.3722: за ближний свет фар отвечает реле К11, за дальний К5. Монтажный блок 2114: за ближний свет фар отвечает реле К9, за дальний К8. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно. Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или 113.3747-10).

монтажный блок старого образца 17.3722: предохранители и реле ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099

Неисправен подрулевой переключатель («гитара»)

За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.

Нас интересует плотность посадки соединительной колодки на штекерах корпуса переключателя (обжимаем контакты), окисление контактов (зачищаем), наличие электрического тока на выводах соединительной колодки. На вывод 56 ток приходит (зеленый провод). Проверяем наличие напряжения контрольной лампой или каким-нибудь измерительным прибором. Вывод переключателя 56b — ток уходит на ближний свет (красно-серый провод), 56а — дальний свет (бело-голубой провод). Можно включить зажигание и по очереди отрезком провода соединять выводы в колодке: зеленый провод — красно-серый, зеленый — бело-голубой. Если ближний или дальний свет включается, то меняем подрулевой переключатель на новый.

подрулевые переключатели автомобилей ВАЗ 2108, 2109, 21099

Неисправна проводка к блок-фарам или монтажный блок предохранителей

По очереди проверяем провода электрической цепи включения ближнего или дальнего света фар контрольной лампой или тестером на наличие «обрыва». Проверяем соединительные колодки в монтажном блоке на плотность посадки, наличие окислений. Очищаем и поджимаем. Если при проверке электрической цепи выявлено, что ток в монтажный бок входит, но на выходе (или на реле и предохранителях) его нет, это свидетельствует о его неисправности. Неисправный монтажный блок проще всего заменить аналогичным новым или бэушным, но исправным.

Не работает выключатель наружного освещения

Проверьте наличие напряжения на голубом проводе, идущем от замка зажигания на вывод «Х».

Примечания и дополнения

— В блок-фарах автомобилей ВАЗ 2108, 2109, 21099 для ближнего и дальнего света применяются лампы АК12-60+55.

— Для кратковременного включения дальнего света фар в подрулевом переключателе замыкаются контакты 30 (ток отдельно приходит с замка зажигания по черному проводу) и 56а (бело-голубой провод).

— Электрический ток на ближний и дальний свет подается после включения зажигания (поворота ключа в замке зажигания в положение 1).

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

Процесс замены

Замена прокладки головки блока цилиндров ваз 2109 – процедура несложная и похожа для двигателей, на которых стоит как карбюратор, так и инжектор.

Необходимые инструменты

Для того чтобы поменять прокладку, необходимо снять ГБЦ, а для снятия и замены могут потребоваться следующие инструменты:

• шестигранник;
• набор ключей;
• набор головок;
• динамометрический ключ;
• удлинитель;
• средство для удаления прокладок;
• плоская отвертка.

Для выполнения процедуры автомобиль следует установить на подходящее подъемное приспособление.

Этапы

Замена осуществляется следующим образом:

1. Отключается питание автомобиля путем отключения минусовой клеммы от аккумуляторной батареи.
2. Далее необходимо слить рабочие жидкости. Охлаждающую можно слить не полностью. Масло сливается в случае попадания в него антифриза.
3. Далее следует отсоединить все провода с датчиками, демонтировать термостат, воздушный фильтр вместе с патрубками.
4. Затем снимается крышка ГРМ, отсоединяется труба глушителя.
5. Далее нужно выставить установочные метки, снять ремень ГРМ.
6. Отсоединив все подводящие шланги, нужно демонтировать карбюратор.
7. Далее следует снять патрубки охлаждающей системы и защитную крышку ГРМ.
8. После этого откручиваются крепежные болты, и демонтируется головка блока цилиндров.

Демонтаж ГБЦ на ВАЗ 2109

Если старая прокладка прикипела и плохо удаляется, то можно воспользоваться специальным средством.
Перед установкой нового расходного материала следует тщательно осмотреть прилегающие поверхности. На них не должно быть никаких дефектов, иначе головку следует подвергнуть шлифовке.
Когда поверхности готовы к установке, нужно их очистить от загрязнений, обезжирить и можно устанавливать новую деталь. Устанавливается она по направляющим, расположенным в углах. Для лучшей герметизации в месте соединения наносится слой герметика.
Прикручивать болты крепления нужно динамометрическим ключом моментом, который указан в руководстве по эксплуатации ВАЗ 2109.

Схема затягивания болтов

После монтажа ГБЦ, нужно установить на место все снятые детали в обратной последовательности.

Извините, в настоящее время нет доступных опросов.

Когда необходимо делать затяжку?

На большинстве инжекторных и карбюраторных автомобилей с двигателями 8 и 16 клапанов затягивать болты головки блока цилиндров в процессе эксплуатации авто не нужно. Но в случае с отечественной «Девяткой» правильно протягивать ГБЦ и затягивать винты необходимо как минимум при проведении технического обслуживания машины. Если обнаружено, что в автомобиле стала собираться влага в месте соприкосновения самого блока с цилиндрами, то потребуется выполнить подтяжку болтов. Так как появление влаги в этом месте говорит о возможной утечке моторной жидкости.

По каким причинам может возникнуть необходимость подтяжки:

1. Произошло повреждение устройства в результате перегрева двигателя. Работа мотора в условиях излишней температуры чревата серьезными неисправностями. Потребуется ремонт ГБЦ силового агрегата, ее шлифовка и последующая установка с затяжкой.
2. Произошло повреждение либо потеряна герметичность уплотнительной прокладки ГБЦ. Если своевременно не решить эту проблему, моторная жидкость будет попадать в систему охлаждения. Поврежденная прокладка подлежит замене. После смены детали болты головки надо правильно закрутить.
3. Двигатель отработал определенное время.
