Замена стартера на ваз 2108, ваз 2109, ваз 21099

Ремонт

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

Щетки;
Якорь;
Обгонная муфта;
Тяговое реле;
Втулки.

Теперь обо всем поочередно.

Щетки

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

Щетки

Якорь

Если со щетками все хорошо, следующим подозреваемым будет якорь.

Снимите корпус со стартером.
На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

Снимите стопорное кольцо, расположенное возле обгонной муфты.
Снимите ограничительное кольцо.
Демонтируйте пластиковый упор рычага, что позволит достать якорь.
Достаньте промежуточную опору с вала.
Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

Бендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

Чтобы снять реле, открутите два винта, расположенные спереди;
Приподнимите реле, отсоедините от рычага якорь;
Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.

Реле

Втулки

При чрезмерном износе втулок не редко нарушается работоспособность стартера. Это обусловлено материалом, из которого они изготовлены — латунь, бронза или медь. Контакт с более прочным металлом провоцирует износ.

Втулки

В случае со стартером ВАЗ 2109 мы имеет одну втулку, расположенную в задней крышке, а также вторую, которую вы найдете в картере сцепления.
Определить наличие дефектов можно визуально. Если на элементах есть сколы, трещины, задиры, прочие дефекты, это говорит об износе.
Попробуйте перемещать поперечно вал стартера. Если ощущается заметный люфт, втулки стартера износились и им нужна замена.
Планируя замену задней втулки, рекомендуется одновременно поменять и саму крышку.
Передняя втулка извлекается из картера метчиком нужного размера. Закрутите метчик, как резьбу, и уперевшись им в дно отверстия, втулка постепенно начнет выходить со своего места.
Прежде чем поставить новую втулку, обработайте внутреннюю поверхность гнезда посадки моторным маслом.

Собирая стартер обратно после ремонта, наиболее значимым советом будет очистка поверхностей от загрязнений. Это позволит существенно продлить срок службы отремонтированного агрегата и избежать поломок в ближайшем будущем.

Приготовьтесь к тому, что попытки отремонтировать стартер не дадут ожидаемого эффекта. В этом случае лучше заменить его полностью или обратиться на проверенный автосервис.

Загрузка …

Самостоятельный ремонт стартера на автомобилях ВАЗ 2110, 2112, 2111

Ремонт стартера обычно происходит на старых авто, та как этот агрегат является достаточно надежным и служит много лет без поломок, однако никто не застрахован от некачественных деталей и сборки. Самая часто возникающая неисправность – это подгорание контактов на втягующем, также может быть неисправность в обгонной муфте привода или износ контактных щеток. Разборка стартера не является сложным занятием и потребует небольшой набор стандартных инструментов. Первое, что нужно сделать – это снять стартер с автомобиля.

Далее будем ремонтировать тяговое реле. Ремонт может заключаться в чистке контактов или полной замене, но для начала его нужно снять.

После снятие втягующего проверяем, замыкаются ли контактной пластиной болты. Для этого вдвигаем якорь внутрь до упора и замеряем омметром на контактных болтах сопротивление. Если оно отсутствует, то меняем реле или ремонтируем.

Если у вас была поломка тягового реле, то на этом разборка заканчивается, если же все серьезнее, то приступаем к следующему этапу. Чтобы заменить щетки, якорь, бендикс, а также детали редуктора стартера понадобится полная разборка.

Ремонт редуктора стартера ВАЗ 2110, 2112, 2111

Шестерни, которые находятся внутри, с течением времени изнашиваются, появляется металлическая стружка и ухудшается свойство смазки. Редуктор должен быть хорошо смазан, чтобы уменьшить износ деталей.

Щеткодержатель проще всего менять в сборе.

При установке щеткодержателя, отгибаем фиксаторы и вынимаем пружины.

Для того, чтобы проверить якорь на возможные дефекты вынимаем его из корпуса.

Состояние обмотки проверяем с помощью лампы 220 В. Когда подводим напряжение к пластине коллектора и сердечнику якоря, лампа не должна гореть. Если горит, значит якорь подлежит замене.

Как заменить стартер на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) В начале операции вам придётся скинуть минусовую клемму с аккумулятора автомобиля и делать это нужно обязательно, для того чтобы обесточить подачу электричества на стартер, если вы не умеете и не знаете как нужно правильно скидывать клемму, то в таком случае ознакомьтесь со статьёй: «Замена аккумулятора на автомобиле », с первым пунктом в этой статье вам нужно будет ознакомиться.

2) Теперь всё просто, подумайте с какой части автомобиля вам будет легче всего снимать сам стартер с машины (Сверху или снизу), дадим вам совет, в принципе если двигатель у вас карбюраторный и нет по близости смотровой ямы то сверху можно снять, что касаемо инжекторов, там тоже сверху можно но в добавок ещё корпус воздухофильтра придётся снимать (На место его бывает тяжело обратно ставить, за подробной инструкцией о том как снять этот корпус, обратитесь на нашем сайте к статье под названием: «Замена корпуса воздухофильтра на ВАЗ »), но что касаемо нижней части автомобиля, если вы решили снизу то вам во-первых будет намного удобней его снимать и самое главное нижний болт без проблем выверните (Сверху кстати нижний болт вы скорее всего даже и не отвернёте без спец. инструмента, поэтому вам скорее всего нужно будет 100% лезть под машину), но снизу так же придётся удалить несколько деталей, а именно если у вас защита картера стоит то сразу её снимайте (На всех автомобилях с завода защита не ставилась, поэтому она может у вас как быть так и не быть, но брызговик защищающий двигатель от загрязнения ставился всегда, его то вам и нужно будет снять с автомобиля, о том как снять, читайте «в этой статье »).

3) После снятия всех снизу деталей которые препятствуют доступ к стартеру, переходите к его снятию, в начале с проводами разберитесь и первое что сделайте так это колодку проводов потянув за неё от стартера отсоедините (см. фото 1, она прямо к стартеру крепиться вы её сразу увидите и поймёте), когда колодка будет отсоединена переходите к отворачиванию гайки крепления клеммы АКБ и полностью данную гайку отверните (см. фото 2), а после того как гайка будет выкручена снимите клемму со шпильки стартера на которой она и находиться (см. фото 3), ну и в завершение выверните все гайки (Их всего три) которые крепят стартер к двигателю автомобиля (Если стартер уже раньше снимался, то возможно нижняя гайка его крепления не закручена и её вам отворачивать не придётся, а всё это делается для удобства да и к тому же на двух гайках стартер отлично держится если на большой скорости не ездить по кочкам).

Установка: Устанавливается новый стартер на своё место точно так же как он и снимается но только в обратном порядке, нижнюю гайку так же можете не закручивать, но если вам это сделать не сложно то можете её завернуть хуже от этого не будет.

Примечание! Кстати клемму которая подсоединяется к стартеру рекомендуем вам зачистить шкуркой если на ней есть ржавчина или въевшаяся грязь, так как клемма должна быть абсолютно чистой для более лучшего контакта и чтобы впредь она больше не гнила и не окислялась, можете её смазать солидолом или вазелином, они как правило хорошо защищают от окисления контакты!

Дополнительный видео-ролик: Более подробно о том? как проверить снятый с автомобиля стартер на исправность (Обязательно проверьте, вдруг не в нём причина).

Стоит ли переделать карбюратор на инжектор

Не многие водители ВАЗ 2109 решаются на переделку карбюраторного двигателя, и такие опасения, несомненно, разумны.

Во-первых, нельзя со стопроцентной уверенностью утверждать, что инжекторный двигатель экономичнее. Если дело в экологических характеристиках, тогда об этом можно задуматься. Однако, для этой цели, вместо инжектора можно использовать одно из вихревых аэродинамических устройств, например, Эковихрь или Экотоп. Кроме того, устанавливается такая система в считаные минуты.
Во-вторых, замена карбюратора достаточно дорогое удовольствие. Стоимость всех деталей, а их около 50, может составить приблизительно 500 у. е. или больше.
Кроме того, если вы не уверены в своих умениях, работу лучше предоставить профессионалам. Если вы никогда не сталкивались даже с мелким ремонтом двигателя ВАЗ 2109, то, возможно, стоит поискать другие способы решения проблемы.

Однако если вы все же решились на переход, то внимательно прочтите следующие рекомендации.

Распространенные причины неисправности

Обозначение компонентов стартерного узла

Если на ВАЗ 2109 инжектор или карбюратор перестал заводиться двигатель, при этом стартер не щелкает, это может быть обусловлено разными неисправностями.

В целом нужно отметить, что вариантов неисправности стартерного узла может быть несколько:

При повороте ключа устройство срабатывает один раз, то есть слышится только один щелчок.
При попытке завестись происходит несколько щелчков, но мотор не заводится.
2109 карбюратор не работает полностью — отсутствуют щелчки.

Если инжектор не заводится, при этом стартерный узел издает только один щелчок, причина проблемы может заключаться в:

силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;
вилке, предназначенной для выталкивания бендикса, этот компонент мог износиться, сломаться либо деформироваться, в конечном итоге бендикс не может нормально дойти до маховика;
если авто не заводится с ключа, возможно, на бендиксе стерлись зубчики, в результате чего ток от реле будет отсутствовать на стартерном устройстве;
износе щеток или втулок так называемого якоря;
коротком замыкании обмотки.

Стартерный узел «девятки»

Если устройство щелкает несколько раз, но не крутит двигатель и, соответственно, не заводится ВАЗ 2109, то причина может быть несколько:

села аккумуляторная батарея;
произошло окисление клемм, в результате чего они ослабли;
удерживающая обмотка системы не может нормально фиксировать сердечник.

Можно сколько угодно поворачивать ключ, но если механизм не подает никаких признаков жизни и двигатель не запускается, то причина неисправности может быть такой:

замыкание обмотки, если это так, то вы услышите в салоне авто запах гари, может даже появиться дым;
разрушилось кольцом, расположенное в редукторном устройстве;
очень редко проблема заключается в ключе.

Если вы произвели демонтаж механизма и при этом не обнаружили поломок, попробуйте произвести его очистку и установите на место. Вполне возможно, что после этого начнет работать нормально (автор видео — канал Автоэлектрика ВЧ).

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Артикул и примерная цена на оригинальный стартер ВАЗ 21099

Оригинальные стартеры на ВАЗ 21099 имеют заводской индекс 29.3708 и 5712.3708. За новое изделие автовладельцу потребуется заплатить более 3000 рублей. Широкая популярность ВАЗ 21099 привела к большому количеству бывших в употреблении стартеров для машины на авторазборках. За поддержанный узел потребуется заплатить от 1200 рублей. Проблемой такой покупки является невозможность определить остаточный ресурс изделия.

Стартеры для ВАЗ 21099, которые поступают в розничную продажу обладают артикульными номерами 21130370801000 и 2108370801006. Их цена начинается от 3200 рублей. Узлы имеют схожие эксплуатационные характеристики.

Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

Схема стартера и назначение

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.

Блоки предохранителей ВАЗ 21099 нового образца

С 1998г. на начали устанавливать блоки предохранителей 2114-3722010-60 – для автомобилей с высокой «торпедой»:

Для машин с «торпедой» от ВАЗ 2115 – блоки 2114-3722010-10 и 2114-3722010-18:

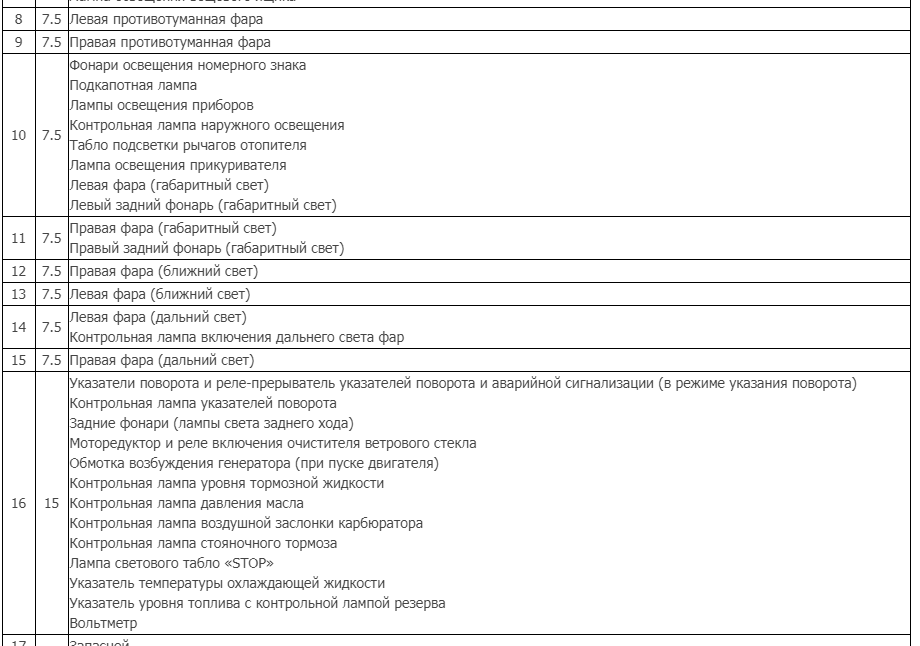

Предохранители БП 2114-3722010-60:

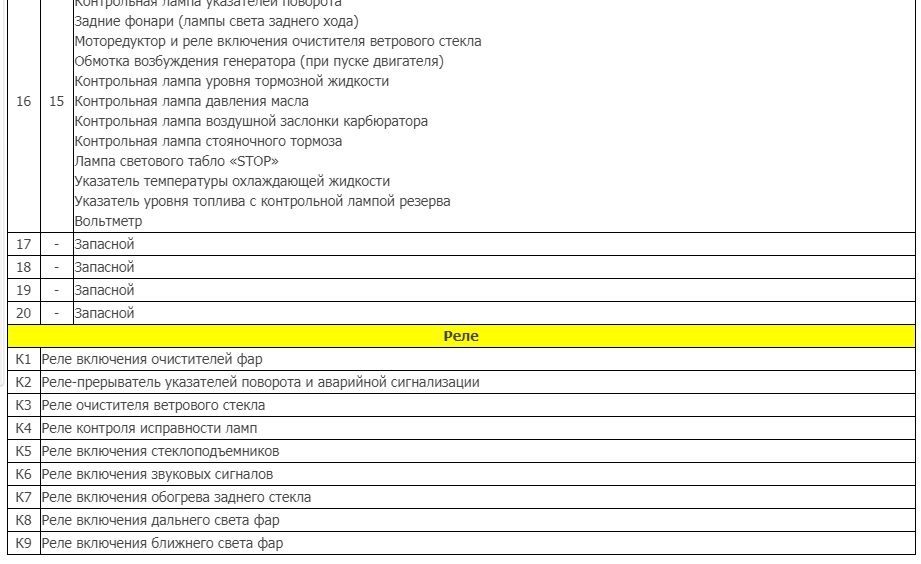

Реле:

Распиновка и схема монтажного блока нового образца с инжекторным мотором и высокой панелью:

Нумерация колодок блока (на схемах обозначаются буквами «Ш» или «Х»):

Для поиска обрыва того или иного провода недостаточно знать только распиновку блока – потребуется подробная схема с цветовой маркировкой проводов.

Электрическая схема карбюраторного ВАЗ 21099 с высокой панелью приборов:

Ремонт и разборка стартера на ВАЗ 2107 своими руками

Вчера решил разобрать полностью свой б/у стартер, чтобы на наглядном примере показать, как выполняется его разборка и последующий ремонт устройства. Описывать буду также и про втягивающее реле, которое зачастую является причиной неработоспособности самого стартера. Пожалуй, с этого стоит и начать.

Очистка пятаков от нагара на втягивающем реле

Все это лучше всего выполнять на снятой детали, о чем можно прочитать здесь. После этого необходимо с помощью глубокой головки и воротка открутить три гайки крепления крышки к корпусу, как это наглядно показано на фото ниже:

Когда все гайки откручены, необходимо с этой же стороны надавить на все болты, и вытащить их с обратной стороны наружу:

Теперь аккуратно откидываем крышку реле, но не до конца, так как будет мешаться провод:

Обратите внимание на центральную медную пластину: ее обязательно нужно будет почистить от налета и нагара, если таковой присутствует. Также, необходимо открутить сами пятаки (всего два штуки), отвернув две гайки снаружи крышки:

Как отремонтировать втягивающее устройство?

Для выполнения ремонта автолюбителю нужно будет разобрать механизм, руководствуясь следующей схемой:

сначала снимается гайка, удерживающая провод, соединяющий нижний контакт втягивающего устройства с обмоткой стартера;
затем от стартера отсоединяется корпус (сделать это несложно, используя обычную отвертку).

К корпусу реле прикручена задняя крышка. Ее требуется снять (выкрутить болт), чтобы иметь возможность зачистить контакты при помощи надфиля. Так решается проблема образования нагара.

После разборки и ремонта механизма рекомендуется (как говорится, «попутно») осуществить его проверку на обрыв или замыкание. Для этого следует подключить между болтом, посылающим на стартер напряжение, и контактом управления (проверка обмотки) либо между корпусом и управляющим контактом (проверка катушки) омметр. Если неисправностей нет, прибор должен показать такие значения:

0,75 Ом для удерживающей катушки;
примерно 0,55 Ом для втягивающей обмотки.

Распечатать

Главная →

Устройство →

Электрическая система →

Стартер →

Ремонт стартера в ВАЗ 2108 своими руками

Стартер автомобиля ВАЗ 2108 является самой часто ломающейся деталью

Поэтому важно уметь осуществить его ремонт и замену самостоятельно, не прибегая к услугам автосервисов, так будет значительно дешевле. Это несложное действие легко проделать следуя подробной инструкции

Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве.

Стартер ВАЗ 2108

Долгая работа стартеру противопоказана, но автолюбители очень так делают, особенно в условиях низкой температуры зимой. Такое использование является одной из самых распространенных причин поломки стартера ВАЗ 2108.

Самые часто случающиеся поломки это:

Реле не срабатывает и якорь не крутит;
Низкая скорость вращения якоря;
Не вращается коленвал;
Стартер продолжает работать, несмотря на то, что двигатель уже завелся.

Все эти неполадки требуют ремонта. Для проведения ремонтных работ потребуется снять, проверить и разобрать стартер автомобиля ВАЗ 2108.

Как снять стартер?

Установить автомобиль ВАЗ 2108 на смотровую яму, эстакаду или на домкрат;
Поставить коробку передач на нейтральное положение;
Снять щиток;
Вытащить шланг из воздухосборника;
Извлечь стартер.

Как проверить стратер?

Для того чтобы проверить обмотки понадобится прибор мультиметр.

Поставьте деталь на торец, выводами обмоток направьте вверх;
Один щуп прибора нужно приложить к плюсовой клемме, другой на болты стартера;
Проверяем, крутит стартер или нет;
Если крутит плохо, значит, не работает стартер;
Если стартер работает хорошо, нужно проверить реле;
Чтобы проверить реле, пропустите напряжение в 12 В на вывод, минус приложите к корпусу;
Если омметр не показывает скачков напряжения на шкале, значит, реле нуждается в ремонте или замене. Разбирать реле ВАЗ 2108 нужно только в том случае, если ему требуется ремонт.

Проверьте поверхность коллектора и якорь, очистите их от загрязнений смоченной в спирте тряпочкой. Не нужно для этой цели использовать ацетон или другие сильные растворители. Сердечник и обойму тоже нужно протереть насухо и обработать небольшим количеством силиконовой смазки.

Как разобрать стартер?

Подготовьте свободную рабочую поверхность и набор инструментов. Осмотрите стартер ВАЗ 2108 тщательно перед тем, как начать его разбирать. Отметьте провода, для того чтобы не перепутать их местами при сборке.

Якорь ВАЗ 2108

Ключом на 10 отверните две гайки шпилек;
Извлеките стартер и якорь со шпилек;
Снимите центральную шестерню с вала якоря;
Открутите два винта задней крышки;
Снимите заднюю крышку;
Извлеките щетки;
Снимите якорь;
Извлеките регулировочную шайбу из оси якоря;
Снимите опору вала якоря;
Извлеките планетарные шестерни привода;
Извлеките привод;
Отделите опору от рычага;
Обоприте торцевой частью коронную шестерню на брусок из дерева;
Расположите на ограничительном кольце ключ на 13 согласно инструкции;
Ударами молоточка по ключу спрессуйте стопорное кольцо;
Извлеките запорное кольцо;
Выньте ограничительное кольцо хода шестерни привода;
Извлеките привод в сборе;
Разожмите стопорное кольцо щипцами;
Снимите его;
Извлеките шайбу и опору вала привода;
Извлеките коронную шестерню планетарного редуктора с вала привода;
Осмотрите коллектор и обмотки якоря (следов обугливания быть не должно);
Царапины коллектора необходимо обработать мелкозернистой наждачной бумагой;
Если якорь сильно обгорел или износился, его необходимо заменить на новый;
Шейку вала тоже нужно обработать мелкозернистой наждачной бумагой при обнаружении задиров или наволакиваний материалов подшипников;
Проведите контрольный замер обмотки якоря омметром на предмет обнаружения замыканий;
Проверьте щетки на износ, при необходимости замените;
Проведите сборку согласно инструкции, но в обратном порядке;
Перед тем как установить щеткодержатели, нужно снять все пружины, а щетки задвинуть в направляющие.

Эта инструкция даст возможность как начинающим, так и опытным автолюбителям сэкономить деньги на услугах по ремонту и замене стартера.
