Датчик включения вентилятора ваз 2109
От корректной работы охлаждающего вентилятора в немалой степени зависит состояние двигателя и его способность поддерживать в допустимых пределах все важнейшие параметры. Особенно это актуально в жаркое время года и тем более тогда, когда на перегруженных улицах постоянные резкие изменения режимов делают работу двигателя особенно нагруженной, а длительная остановка для вынужденного охлаждения и устранения проблемы нежелательна или, вообще, невозможна. Многолетнее статистическое отслеживание эксплуатации автомобилей ваз 2109 показывает, что львиная доля отказов связанных с охлаждением, припадает на датчик включения вентилятора, который за все прошедшие годы так и не стал надежнее. Дело доходит до того, что даже при замене отказавшего датчика, приходиться искать, по-настоящему, исправное изделие среди нескольких совершенно новых датчиков. Впрочем, объяснение подобному положению кроется, возможно, в большом количестве некачественных подделок на современном рынке запасных частей.
Исходя из сказанного, становятся понятно, что минимальными сведениями о том, как устроен датчик включения вентилятора, где он находиться, как его проверить и как его, в конце концов, поменять должен обладать любой владелец ваз 2109.
Сам по себе датчик включения вентилятора имеет достаточно простую конструкцию. В основе его работы лежит способность измерительного элемента, в виде биметаллической пластины, деформироваться под воздействием высокой температуры и замыкать, при этом, соответствующие контакты (по сути, такой же принцип используется в работе любого современного утюга). Для различных модификаций двигателя датчик настроен на различную температуру, причем современные модели имеют два варианта срабатывания – для двух различных скоростей вентилятора. Такие измерители имеют несколько более высокую точность, и отличить их можно по наличию дополнительной пары контактов.
В случае возникновение подозрений на ненормальную работу вентилятора (он не включается при заведомо высокой температуре охлаждающей жидкости или, наоборот, включается сразу после запуска холодного двигателя) долго искать, где находится датчик включения вентилятора, не приходится – достаточно добраться до нижней части радиатора и тот элемент, от которого отходит два провода и есть искомый датчик. Конечно же, можно сразу выполнить его замену и в большинстве случаев проблема будет решена, однако торопиться все же не следует и для надежности результата рекомендуется выполнить несколько несложных проверок, позволяющих более точно определить истинную причину отказа системы охлаждения:
- В случае если вентилятор не включается согласно штатной схемы работы рекомендуется попробовать перемкнуть между собой провода, идущие к датчику — если вентилятор включился и датчик при этом горячий, то причина проблемы заключается именно в нем. Если же в момент проверки радиатор был горячий, а корпус датчика теплый, то дополнительно следует проверить состояние термостата и уровень охлаждающей жидкости;
- При замыкании проводов датчика вентилятор не включается, и отсутствуют звук сработавшего реле — в данном случае следует проверить состояние предохранителя № 4 и исправность реле;
- При замыкании проводов вентилятор не запускается, однако реле срабатывает нормально – необходимо проверить предохранитель №8;
- Если вентилятор без особых причин запускается на холодном двигателе и не выключается длительное время, то в этом случае следует попробовать отсоединить от датчика один из проводов – если вентилятор остановился, то причина кроется, опять-таки, в датчике (залипание его контактов). Если же подобное действие результата не дало и вентилятор продолжает работать, то, скорее всего, залипли контакты управляющего реле.
Замена датчика включения вентилятора ваз 2109 выполняется очень просто и из инструмента для этого понадобиться только ключ на «30». Выполняется подобная технологическая операция в следующей последовательности:
- Отключается зажигание;
- Из бачка сливается охлаждающая жидкость;
- От клеммной колодки датчика отсоединяются провода;
С помощью гаечного ключа, не прикладывая особых усилий, датчик выворачивается из посадочного гнезда.
Установка датчика производится в обратной последовательности.
Если новый датчик находиться под рукой, то на холодном двигателе можно попытаться заменить изделия не сливая предварительно охлаждающую жидкость. При быстром выполнении замены — потери жидкости будут минимальными.
Теги ваз, Датчик
Функции вентилятора печки ВАЗ-2109
Автомобильная печка ВАЗ-2109 предназначена для обогрева пространства салона транспортного средства. Также она помогает избавиться от запотевания стекол изнутри салона машины. Ее обогревательная мощность рассчитана на то, что в 25 градусов мороза внутри автомобиля будет поддерживаться оптимальный тепловой режим – от 16 градусов тепла.
Одним из основных элементов автомобильной печки является вентилятор. Он нужен для того, чтобы прогонять воздух из внешней среды, который попадает в обогревательный прибор через радиатор. Холодный воздух проходит процедуру прогрева и попадает в автомобильный салон уже в теплом виде.
Печка в автомобиле может перестать выполнять свои прямые функции, если вентилятор, входящий в ее конструкцию прекращает свою работу.
Поэтому специалисты рекомендуют владельцу транспортного средства разобраться с причинами его поломки.
Видео — подключение и проверка ВО
В ваз 2109 как и во всех автомобилях семейства ваз используется коробка с предохранителями, чтобы обезопасить ваш автомобиль от коротких замыканий. Если кратко, у вас возникло короткое замыкание или же где-то в цепи повышенное напряжение, перегорает предохранитель, а не проводка. Каждый предохранитель отвечает за определенный электро прибор или датчик в вашем автомобиле, так вот о том какой предохранитель в блоке предохранителей на ваз 2109 за что отвечает, поговорим в этой статье.
Часто многие водителя ваз 2109 задаются вопросом, а где же у меня блок предохранителей в моей любимой девятке, так вот специально для вас я подготовил эту гифку, смотрим ниже.
Где находится блок предохранителей ваз 2109
Блок предохранителей 2114-3722010-60
Каждый предохранитель в БП отвечает за определенную цепь, вот сводная таблица.
| Номер предохранителя | Сила тока | Цепь, которую он защищает |
| F1 | 10А | Резервный предохранитель |
| F2 | 10А | Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки |
| F3 | 10А | Задние фары стоп-сигнала, плафон подсветки салона |
| F4 | 20А | Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель |
| F5 | 20А | Звуковой сигнал (клаксон), выключатель клаксона |
| F6 | 30А | Резервный предохранитель |
| F7 | 30А | Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка |
| F8 | 7,5А | Резервный предохранитель |
| F9 | 7,5А | Резервный предохранитель |
| F10 | 7,5А | Левая габаритная фара |
| F11 | 7,5А | Правая габаритная фара |
| F12 | 7,5А | Правая фара ближнего света |
| F13 | 7,5А | Левая фара ближнего света |
| F14 | 7,5А | Левая фара дальнего света, контрольная лампа включения дальнего света |
| F15 | Правая фара дальнего света | |
| F16 | 15А | Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
| Номер реле | Функции |
| 1 | Работоспособность элементов очистки передней оптики |
| 2 | Работоспособность двигателя омывателя заднего стекла |
| 3 | Защита от поломки лампы поворотных сигналов и световой сигнализации |
| 4 | Защита от выхода из строя моторчика стеклоочистителей лобового стекла |
| 5 | Позволяет определить работоспособность лампы |
| 6 | Защита от перенапряжения системы обогрева заднего стекла |
| 8 | Лампы дальних фар |
| 9 | Лампы ближних фар |
| 11 | Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя |
| 12 | Работа клаксона |
Блок предохранителей 17.3722
| 1 | 8 | Правая противотуманная фара |
| 2 | 8 | Левая противотуманная фара |
| 3 | 8 | |
| 4 | 16 | |
| 5 | 8 | |
| 6 | 8 | |
| 7 | 8 | |
| 8 | 16 | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 9 | 8 | |
| 10 | 8 | |
| 11 | 8 | |
| 12 | 16 | |
| 13 | 8 | Правая фара (дальний свет) |
| 14 | 8 | |
| 15 | 8 | Левая фара (ближний свет) |
| 16 | 8 | Правая фара (ближний свет) |
| К1 | Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06) | |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02) | |
| К3 | Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710) | |
| К4 | ||
| К5 | Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К6 | Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02) | |
| К7 | Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К8 | Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К9 | Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К10 | Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К11 | Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12) |
Датчик температуры охлаждающей жидкости ВАЗ 21083, 21093, 21099, инжектор
Датчик температуры охлаждающей жидкости (ДТОЖ) – является элементом электронной системы управления инжекторным двигателем (ЭСУД) автомобилей ВАЗ 21083, 21093, 21099. По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и обеспечения нормальной работы двигателя на разных режимах. На автомобилях ВАЗ 21083, 21093, 21099 с инжекторными двигателями датчик устанавливается в выпускной патрубок охлаждающей жидкости между термостатом и головкой блока.
Он представляет собой термистор – резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при увеличении, либо уменьшении температуры. При нагреве сопротивление уменьшается, при охлаждении увеличивается. Например, при плюс 100 гр. – сопротивление 180 Ом, при минус 40 – сопротивление 100700 Ом. С одной стороны датчика находятся два контакта с другой (находящейся в потоке охлаждающей жидкости) чувствительный элемент.
Принцип действия ДТОЖ ВАЗ 21083i, 21093i, 21099i
После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор с постоянным сопротивлением, находящийся внутри блока. Так как датчик температуры является термистором, то подаваемое с ЭБУ напряжение им будет сразу же изменено в зависимости температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и соответственно объем топлива для впрыска. Падение напряжения будет высоким на холодном двигателе (топлива впрыскивается больше) и небольшим на прогретом (топлива впрыскивается меньше). По мере прогрева двигателя, объем топлива, поступающего в цилиндры двигателя, уменьшается.
Помимо пуска по показаниям датчика температуры блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси на режимах средних и больших нагрузок, изменяет в ту или иную сторону угол опережения зажигания, включает и выключает вентилятор системы охлаждения.
Выход из стоя датчика температуры не дает ЭБУ правильно рассчитать дозу топлива необходимого двигателю в данный момент, а это в свою очередь приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении, повышенному расходу топлива. Помимо этого неисправность ДТОЖ может являться одной из причин перегрева двигателя (несвоевременного включения вентилятора системы охлаждения) или наоборот, его длительного прогрева.
В ряде случаев при возникновении неисправности датчика температуры система управления двигателем переходит на резервный режим работы. В этом случае, при запуске, ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет проводиться по времени его работы, а не по показаниям датчика температуры, вентилятор системы охлаждения будет постоянно включен. Загорается лампочка Check Engine на панели приборов, и система самодиагностики запишет код ошибки в память блока управления.
Менять датчик на новый сразу не стоит, необходимо в первую очередь проверить разъем подключения датчика и ведущие к нему провода. При возникновении неисправности в пути можно снять разъем с датчика и доехать до места ремонта на резервном режиме работы ЭСУД. Так же, если двигатель автомобиля плохо запускается, либо не запускается вовсе при низкой температуре, можно снять фишку с датчика, и двигатель запустится.
ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 – ДТОЖ 2112-3851010 (23.3828).
Примечания и дополнения
— Резистор – элемент электрической цепи, обладающий сопротивлением. Они позволяют контролировать и регулировать напряжение и силу проходящего через них электрического тока. Единица измерения сопротивления – Ом.
— Помимо датчика температуры охлаждающей жидкости на инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099 имеется датчик указателя температуры охлаждающей жидкости, который предназначен для вывода информации на щиток приборов о температуре двигателя. Это два совершенно разных датчика с разными функциями.

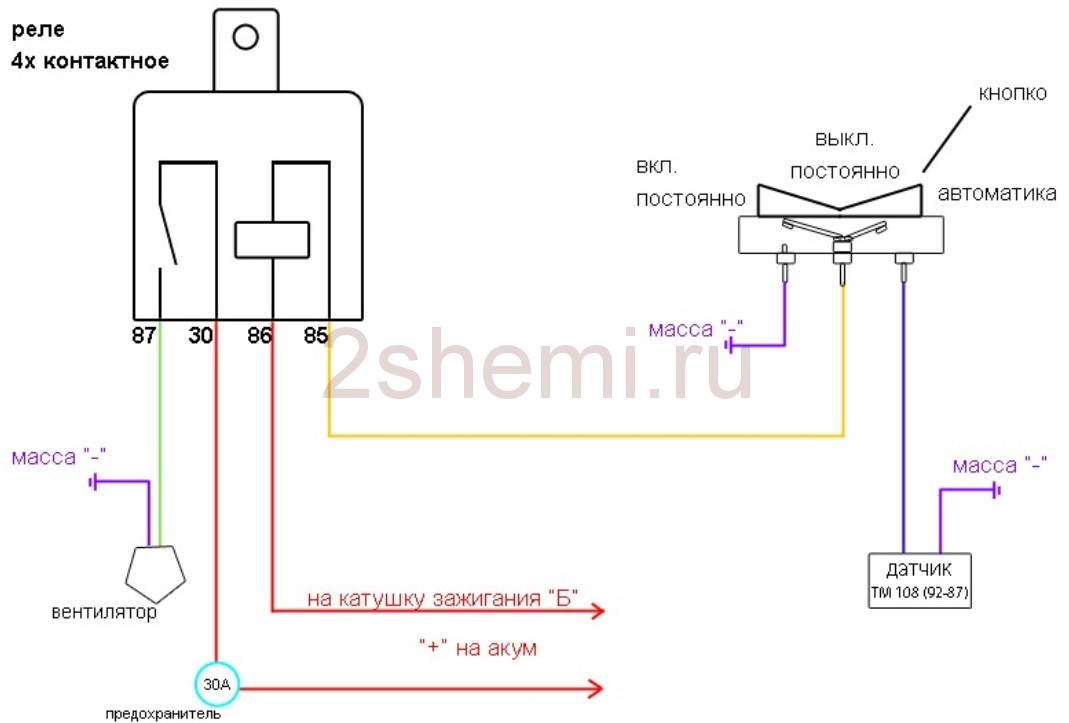

Модернизация схемы управления
Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.
Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

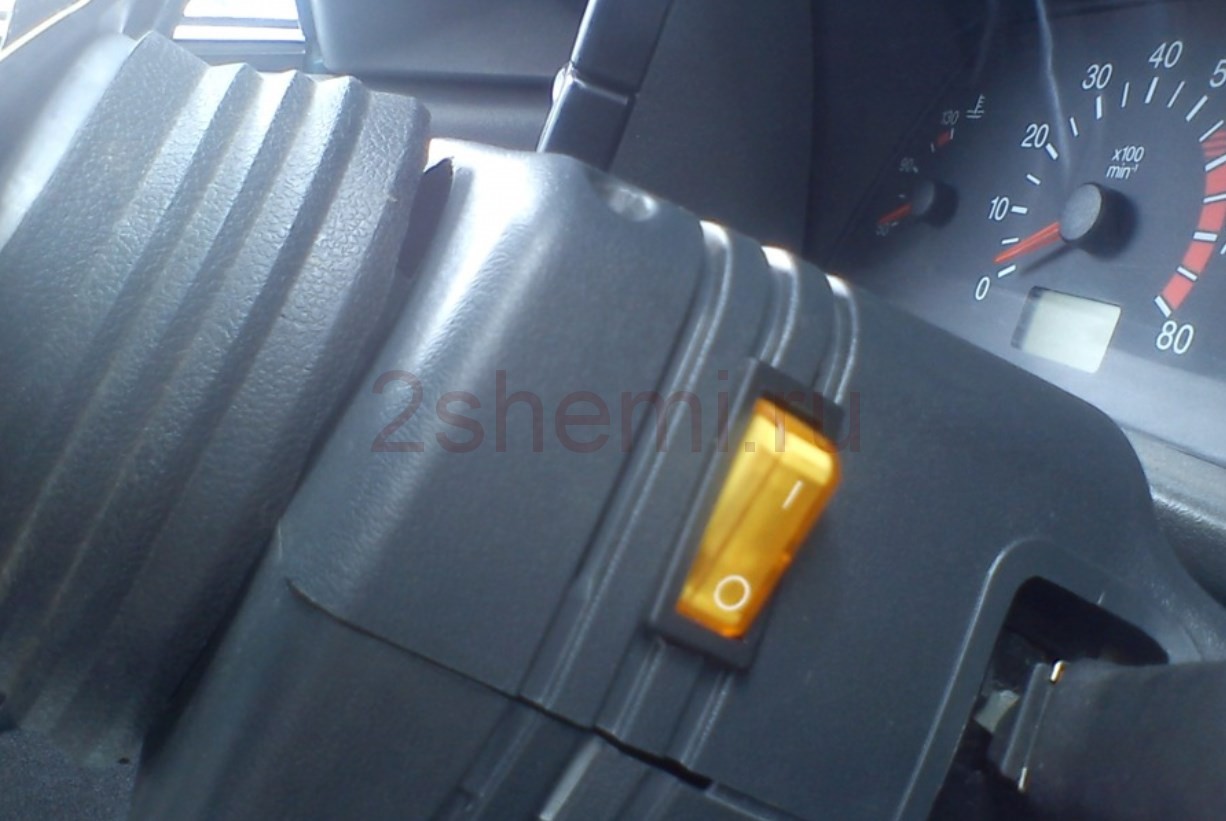

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.
На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.
Способы проверки ДТОЖ
Как проверить указатель ТОЖ своими силами? Для этого можно воспользоваться одним из нескольких способов, диагностика выполняется с помощью мультиметра.
Первый способ:
- Сначала отрицательный щуп тестера следует подсоединить к головке блока цилиндров, после чего активировать зажигание, провернув ключ в замке.
- Затем, используя мультметр, нужно точно определить, какое появляется напряжение на выходе.
- В том случае, если контроллер рабочий, то величина этого параметра должны составить не ниже 12 вольт, разумеется, если аккумуляторная батарея заряжена полностью. Если диагностика показала, что полученные значения оказались более низкими, то нужно заняться ремонтом или поменять регулятора (автор видео о диагностике канал Техник-механик).
Еще один вариант проверки:
Для его реализации вам надо будет настроить тестер в режим работы вольтметра. Процедура измерения должна производиться в рабочем диапазоне от 100 Ом до 10 кОм
Кроме того, для диагностики вам потребуется термометр, при этом важно, чтобы он мог определить значение температуры более 100 градусов. Сам контроллер извлекается из посадочного места и опускается в резервуар с хладагентом, который вы будете подогревать. Этот момент нужно учитывать при выборе емкости для охлаждающей жидкости.
Теперь вам надо будет прогреть хладагент в системе
Когда значение температурного режима будет расти, вам надо внимательно мониторить значения, которые выдает тестер и термометр, помещенный в емкость.
Используя тестер, вам надо будет проверить уровень сопротивления жидкости при разных температурах. Полученные в итоге диагностики показания нужно сравнить с нормированными, которые указаны в таблице.
Этот момент нужно учитывать при выборе емкости для охлаждающей жидкости.
Теперь вам надо будет прогреть хладагент в системе. Когда значение температурного режима будет расти, вам надо внимательно мониторить значения, которые выдает тестер и термометр, помещенный в емкость.
Используя тестер, вам надо будет проверить уровень сопротивления жидкости при разных температурах. Полученные в итоге диагностики показания нужно сравнить с нормированными, которые указаны в таблице.
Проверка и замена ДТОЖ
Есть несколько вариантов диагностики устройства — первый:
- Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
- С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
- Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.
Таблица соответствия температуры и сопротивления Второй способ диагностики:
- Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
- Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
- С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.
Как произвести замену своими силами:
- В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
- Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
- С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
- Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.
4 – реле электровентилятора; 5 – реле электробензонасоса; 6 – главное реле (реле зажигания).
Конструкция отопителя ВАЗ-21099
А далее все просто: создаваемый поток проходит через соты радиатора, где происходит теплообмен, в результате тепло отдается воздуху, который затем дует в требуемые зоны по воздуховодам.
Конструкция печки ВАЗ-21099 включает в себя несколько основных составных элементов:
- корпус печки из пластика;
- радиатор системы обогрева (подключенный к системе охлаждения);
- вентилятор с электроприводом;
- воздуховоды;
- механизм управления отопителем.
На этом авто применялись отопители двух модификаций (старого и нового образца), которые несколько отличались по устройству, но составные части у них полностью идентичны.
Корпус, радиатор, заслонки
Благодаря корпусу обеспечивается требуемое перенаправление обогрева, поскольку создаваемое моторчиком вентилятора движение сразу же подается в него, а не рассеивается. Сам корпус печки ВАЗ 2109 состоит из двух половин, соединяемых между собой специальными скобами. Для уменьшения потерь потока между его половинами укладывается уплотнитель. Внутри обеих половин сделаны перегородки, которые и обеспечивают правильное направление.
Также внутри этого корпуса сделана ниша, в которую устанавливается радиатор. Изначально радиатор изготавливался из латуни, сейчас же он практически всегда делается из алюминия. Устройство радиатора печки 2109 идентично основному (состоит из двух бачков, трубок, по которым циркулирует охлаждающая жидкость, и пластин, формирующих соты), но значительно меньше в размерах.
Видео: Плохо ГРЕЕТ Печка в ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115
Обдув воздуха осуществляется за счет заслонок печки, также устанавливаемых внутри корпуса. Эти элементы – подвижные, и благодаря им удается перекрывать одни и открывать другие воздуховоды. Всего их три – основная (управление отопителем), воздуховода, осуществляющего перенаправление между зоной ног и подачей в салон, и заслонка подачи потока на лобовое стекло.
Дополнительные заслонки установлены на боковых и центральных дефлекторах. Получается, что по умолчанию воздух из корпуса постоянно дует на дефлекторы и сделано это для того, чтобы поток всегда имел выход. Благодаря имеющимся заслонкам можно обеспечить одновременную подачу горячего воздуха сразу в несколько зон (салон и лобовое стекло или же лобовое стекло и зона ног).
Основная же заслонка печки обеспечивает подачу воздушного потока на радиатор или же в обход него. Делается это все потому, что отопитель также играет роль системы принудительной вентиляции салона. Это позволяет в летнее время обеспечить подачу прохладного воздуха. И для этого необходимо лишь перенаправить движение в обход теплообменника, а на сам радиатор прекратит подачу разогретой ОЖ. Для отключения теплообменника от системы охлаждения применяется краник печки, который находится на подающем патрубке перед радиатором.
Вентилятор
Воздушный поток создается вентилятором типа «беличье колесо», приводимое в действие от электродвигателя. Эти два элемента заключены в свой отдельный корпус, устанавливаемый сверху на корпус отопителя. Причем конструктивно сделано так, чтобы обеспечить максимально простой доступ к электродвигателю, поскольку он считается одним из самых слабых составляющих системы.
Конструктивно предусмотрено три режима работы вентилятора. Это позволяет подобрать оптимальные условия подачи воздуха (холодного или горячего).
Механизм управления
Видео:Полезные советы для авто. Почему не работает печка ВАЗ.
Для управления печкой и перенаправления движения воздуха и открытия-закрытия крана подачи охлаждающей жидкости применяется механизм управления, выведенный на центральную консоль. Представляет собой механизм три ползунка и переключатель режима работы вентилятора.
Нижний ползунок является основным, поскольку им осуществляется изменение режима системы (обогрев или вентиляция). Им управляется сразу два элемента – основная заслонка и кран. При переводе этого ползуна в режим «вентиляция» одновременно закрывается кран и заслонка, что обеспечивает движение воздуха в обход теплообменника. И все с точностью до наоборот — при переводе его в режим «обогрев».
Двумя остальными ползунами управляются две другие заслонки – подачи на лобовое стекло и в зону ног. К примеру, при своде их к центру (левый ползунок до упора вправо, а правый – влево), воздуховод зоны ног будет закрыт, а ведущий на лобовое стекло – открыт. При разведении же этих ползунков по краям, горячий воздух дует в ноги (причем также перекроется подача его на центральные дефлекторы).
Соединение ползунком с заслонками и краном осуществляется тросиками. Причем к основному ползунку подходит сразу два тросика, поскольку он одновременно открывает-закрывает заслонку и кран.
Как работает обогрев заднего стекла?
Принцип работы подогрева заключается в следующем. На токопроводящую нить, именуемую нагревательным элементом, подается напряжение, в результате чего нить разогревается, растопляя тем самым снег и подсушивая влагу. Система обогрева состоит из сети токопроводящих нитей, нескольких предохранителей и кнопки. Когда водитель включает подогрев заднего стекла на панели зажигается контрольная лампа, а на один из контактов реле осуществляется подача питания. Второй контакт подсоединен к кузову автомобиля, который представляет собой «минус». Таким образом происходит циркуляция тока по системе обогрева.
Что делать, если отказал вентилятор?
Самый простой случай – это сгоревший предохранитель. Для восстановления нужно только найти по схеме его расположение и заменить на аналогичный. Нельзя ставить предохранитель, ток срабатывания которого намного больше, чем положено. Это же касается и «жучков». А вот при выходе из строя датчика температуры придется действовать с оглядкой на сложившуюся ситуацию. Если вы двигаетесь по трассе, то потока встречного воздуха должно хватать для охлаждения.
Но в случае, если вы едете по городу, то наилучшим выходом окажется замкнуть выводы датчика. Таким же образом следует поступать, если в схеме управления установлено реле, а оно сгорело. А вот если повреждение где-то в проводке, то лучшим выходом из ситуации окажется подключение вентилятора на клеммы аккумулятора. Только не забывайте его отключать перед тем, как заглушить мотор.
Причины отказа вентилятора радиатора связаны с его электрической или механической частью. В результате при определенных условиях двигатель автомобиля начинает перегреваться.
Причины неисправности: «не работает вентилятор радиатора» системы охлаждения
На примере вентилятора радиатора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.
— Вышел из строя датчик вентилятора радиатора
На карбюраторных ВАЗ 2108, 2109, 21099 и их модификациях датчик расположен на правом бачке радиатора. Его выход из строя – наиболее распространенная причина отказа вентилятора на радиаторе. Включаем зажигание. Замыкаем отрезком провода контакты датчика (провода с них при этом не снимаем). Если вентилятор заработал – неисправен датчик, нет – неисправна его электрическая цепь.
— Неисправна электрическая цепь датчика
Для диагностики неисправности цепи удобнее всего использовать ее схему.
Неисправности в цепи:
окислились контакты проводов на выводах датчика температуры;
перегорел предохранитель в монтажном блоке.
— Неисправен электродвигатель вентилятора на радиаторе системы охлаждения
Попросту сгорел или вышел из строя от старости. Заменяем новым или заведомо исправным.
— Механическое повреждение электродвигателя вентилятора или его рамки (лопасти задевают за погнутую рамку)
Примечания и дополнения
— На автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска и после электрические цепи включения датчика вентилятора на радиаторе разные (после 1998 г «плюс» постоянно подается на датчик, до 1998 г только после включения зажигания). Это нужно учитывать при диагностике неисправностей.
