Не срабатывает вентилятор охлаждения ваз 2109 карбюратор

Инструкция по замене датчика ТОЖ своими руками

Замена ДТОЖ выполняется следующим образом:

Сначала необходимо отключить зажигание и открыть капот своего авто.
Далее, под сливное отверстие радиаторного устройства двигателя надо подставить емкость, в нее будет собираться вся охлаждающая жидкость. Откройте пробку и слейте антифриз, после чего найдите ДТОЖ, отключите от него разъем.
Используя гаечный ключ, вам надо будет произвести демонтаж контроллера. Устройство извлекается из места установки. При снятии вы можете увидеть прорезиненный уплотнитель, когда будете снимать регулятор, не потеряйте его. Если вы заметили, что резинка сильно износилась, то ее нужно будет заменить.
После этого вам надо будет установить новый контроллер в место монтажа. С помощью ключа закрутите девайс до упора, а затем подключите разъем с проводом, который вы отключали при демонтаже. Теперь вам остается только залить рабочую жидкость в радиаторное устройство и включить зажигание, запустить мотор и проверить работоспособность устройства.

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Диагностика вентилятора

Для того чтобы проверить работоспособность агрегата, понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе соедините проводом клемму «плюс» аккумуляторной батареи с контактом вентилятора напрямую. Исправный агрегат должен начать вращаться. Если не начал — он неисправен. Если при перегреве мотора не включается вентилятор охлаждения, хотя диагностика свидетельствует о том, что они исправен, следует проверить ДТОЖ.

При проверке вам понадобится омметр для измерения сопротивления датчика. Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий таков:

При выключенном холодном двигателе снимите провода с контактов ДТОЖ.
Поставьте переключатель режимов мультиметра в положение «измерение сопротивления».
Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.
Установите обратно провода датчика.
Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.
Выключите мотор. Снимите провода с контактов датчика.
Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.

Если сопротивление датчика почему-либо, не соответствует нормативному, деталь надо менять. А если соответствует, но агрегат не включается, что-то не срабатывает в электронном блоке управления двигателем. С этим следует обратиться на сервисную станцию. Для диагностики и перепрошивки ЭБУ нужно специальное оборудование.

Видео «Наглядная инструкция по замене устройства»

О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).

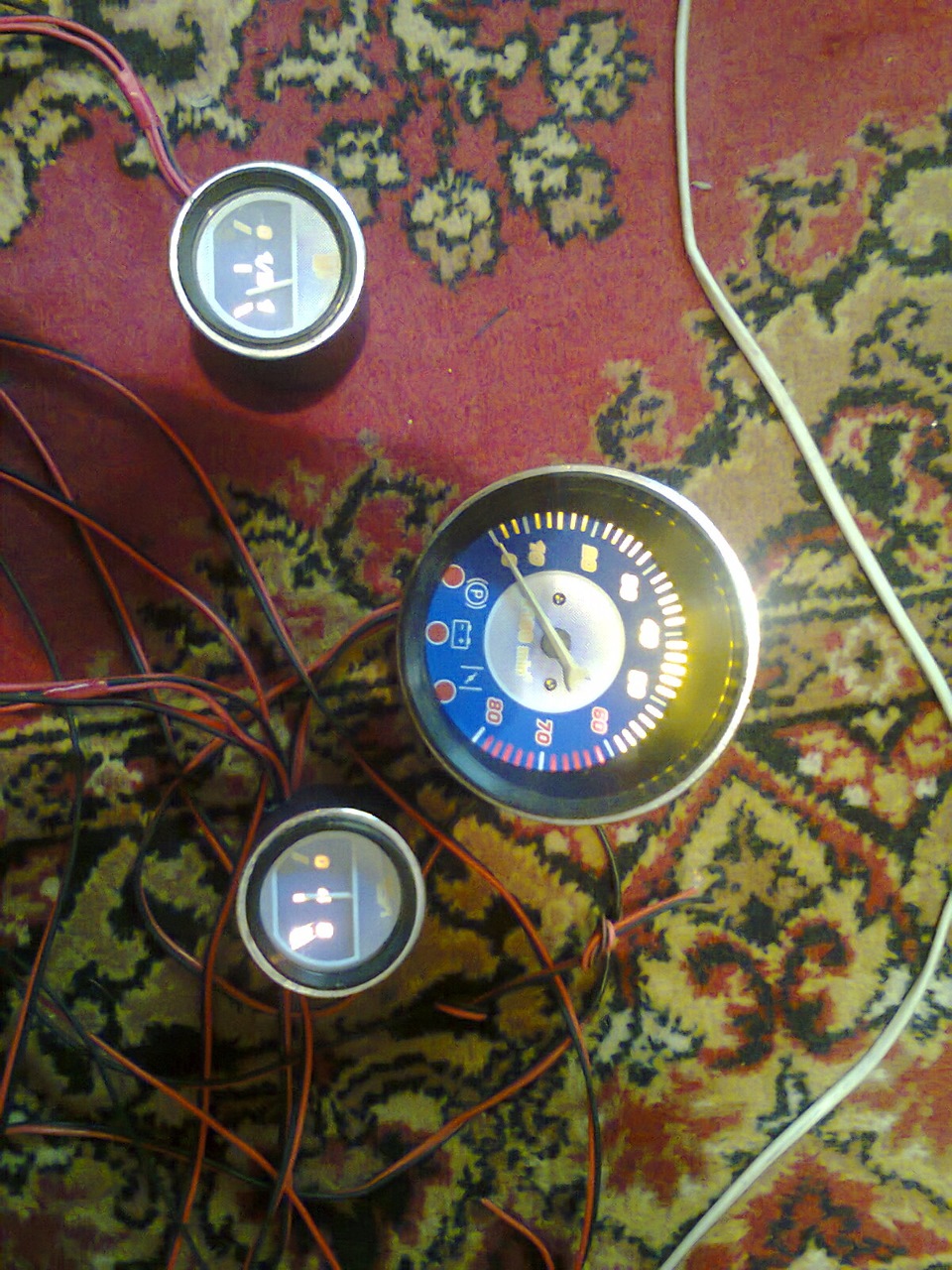

Кому нужны продам весь комплект этих датчиков! тысяча рублей за все!

Были использованы стандартные заводские датчики от ваз жигули 2106 и комплект тюнинг накладок. в общем то получилось отлично, корпуса были изготовлены из банок от ведэшки, а корпус тахометра из банки от лака. Установка вольтметра, датчика давления масла и часов Ваз 2108, Ваз 2109, Ваз 21099, Лада СамараЯ решил, что мне в машине не хватает кое-каких приборов, а именно — вольтметра, датчика давления масла и часов. А раз нехватает, значит нужно сделать. Купил пятерочный вольтметр и шестерочные часы, датчик давления масла, указатель давления масла и тройник. Инсталлировать все решил на штатное место установки магнитолы. Купил пластмассовую коробку, устанавливаемую в штатное место магнитолы, отрезал заднюю часть, сделал необходимые прорези, а переднюю, часть заклеил подходящим куском пластмассы, предварительно проделав в нем необходимые отверстия. Отверстия делал паяльником, а затем дорабатывал надфилем. Вот в итоге что получилось:установка дополнительных датчиковПри установке пришлось немного расширить прямоугольное отверстие в приборной панели, в том месте, где находятся часы.Электрическая схема подключения дополнительных приборов ваз 2108. Схема для карбюраторной модели с высокой панелью и с монтажным блоком 2114-3722010-60:схема подключения датчиков ваз 2108 2109 21099Длину проводов я рассчитывал на глазок, везде хватило с запасом. Если не лень, можно подогнать по месту. Так как я не собирался использовать лампочку низкого давления масла, то поменял 6-ти контактный штекер индикатора давления масла на 4-х контактный.У меня не были штатно установлены датчики уровня ОЖ и жидкости в бачке омывателя ваз 21099, поэтому я заодно установил и подключил и их.Когда менял масло, выкрутил датчик низкого давления масла, вкрутил шестерочный тройник и уже в него вкрутил оба датчика, родной и шестерочный. Сам тройник состоит из двух частей, в комплект должны входить две медные шайбы.Вот как это ставится на шестерку:установка дополнительных датчиковподключениепример подключенияА вот так это выглядит у меня:

1 — штатный датчик низкого давления масла2 — шестерочный датчик давления масла3 — шестерочный тройник

А вот так выглядит указатель давления масла:датчики ваз 2109Провод от датчика давления масла ваз 2108 я пропустил через «черный ящик», использовав свободные клеммы. Указатель уровня масла, вольтметр и часы через тройник подключаются к диагностическому разъему. Не забудьте поставить резиновый колпачок на клемму, подключаемую к датчику. Часы запитываются от аккумулятора постоянно. В отличие от часов ранних годов выпуска более поздние ходят достаточно точно, но также громко тикают.После установки оказалось, что не регулируется яркость подсветки. Дело в том, что напряжение подсветки на диагностический разъем поступает до регулятора яркости, поэтому необходима дополнительная переделка..

Датчик указателя температуры охлаждающей жидкости представляет собой важное устройство, предназначенное для замера показателя температуры хладагента. Этот регулятор, а также датчик уровня охлаждающей жидкости, внесены в систему управления мотором

Данный материал вам подскажет, как производится проверка датчика температуры охлаждающей жидкости, каковы признаки неисправности и как поменять и подключить регулятор своими силами.

Благодарим за помощь в написании статьи специалистов сайта avtozam.com

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

https://youtube.com/watch?v=09NAUxV8a60

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

Как проверить работу электрической цепи?

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок”. Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Где находится блок предохранителей ВАЗ 2108-09-099 (карбюратор, инжектор). Блок реле и предохранителей расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

1 — реле включения очистителей фар (K6); 2 — реле времени омывателя заднего стекла (K1); 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2); 4 — реле стеклоочистителя (KЗ); 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла (K10); 7 — запасной предохранитель; 8 — реле включения дальнего света фар (K5); 9 — реле включения ближнего света фар (K11); 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9); 12 — реле включения звукового сигнала (K8)

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

Видео — Замена датчика включения вентилятора ВАЗ 2114

Порядок действий при замене

1. Откройте капот и отключите клемму аккумулятора.

2. Отсоедините штекер с проводами из разъема, ведущему к вентилятору.

3. Открутите болта крепления вентилятора и снимите его.

4. Перед установкой нового вентилятора, проверьте его работу, подключив напрямую к аккумулятору. Если он работает, установите его в порядке, обратном демонтажу.

На этом, замена вентилятора охлаждения завершена.

Схема включения вентилятора ВАЗ 2109 при помощи реле

Осуществить принудительное включение вентилятора ВАЗ 2109 несложно, нужно только немного поразмыслить и понять принцип работы всей системы. Необходимость в охлаждении радиатора возникает в те моменты, когда вы двигаетесь по пробкам (причем совершенно не имеет значения, зимой это происходит или летом). В жаркую погоду, конечно же, перегрев сильнее происходит.

Но при долгом движении в режиме трогания и моментальной остановки тосол в системе охлаждения попросту закипает. Сегодня рассмотрим причины, по которым не происходит включение вентилятора ВАЗ 2109 в автоматическом режиме, замену термодатчика, а также составим небольшую схему принудительного запуска обдува. Последний оказывается полезен, так как качество термовыключателей оставляет желать лучшего.

Испытание на работоспособность

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
Отсоедините от термоэлемента колодку с проводами.
Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

мультиметр или другой прибор, способный мерить сопротивление цепи;
небольшая емкость для воды (можно обычный стакан);
термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Датчик охлаждающей жидкости Ваз 2109 — Поделки для авто

От корректной работы охлаждающего вентилятора в немалой степени зависит состояние двигателя и его способность поддерживать в допустимых пределах все важнейшие параметры. Особенно это актуально в жаркое время года и тем более тогда, когда на перегруженных улицах постоянные резкие изменения режимов делают работу двигателя особенно нагруженной, а длительная остановка для вынужденного охлаждения и устранения проблемы нежелательна или, вообще, невозможна.

Многолетнее статистическое отслеживание эксплуатации автомобилей ваз 2109 показывает, что львиная доля отказов связанных с охлаждением, припадает на датчик включения вентилятора, который за все прошедшие годы так и не стал надежнее. Дело доходит до того, что даже при замене отказавшего датчика, приходиться искать, по-настоящему, исправное изделие среди нескольких совершенно новых датчиков.

Впрочем, объяснение подобному положению кроется, возможно, в большом количестве некачественных подделок на современном рынке запасных частей. Исходя из сказанного, становятся понятно, что минимальными сведениями о том, как устроен датчик включения вентилятора, где он находиться, как его проверить и как его, в конце концов, поменять должен обладать любой владелец ваз 2109.

Сам по себе датчик включения вентилятора имеет достаточно простую конструкцию. В основе его работы лежит способность измерительного элемента, в виде биметаллической пластины, деформироваться под воздействием высокой температуры и замыкать, при этом, соответствующие контакты (по сути, такой же принцип используется в работе любого современного утюга).

Для различных модификаций двигателя датчик настроен на различную температуру, причем современные модели имеют два варианта срабатывания – для двух различных скоростей вентилятора. Такие измерители имеют несколько более высокую точность, и отличить их можно по наличию дополнительной пары контактов.

В случае возникновение подозрений на ненормальную работу вентилятора (он не включается при заведомо высокой температуре охлаждающей жидкости или, наоборот, включается сразу после запуска холодного двигателя) долго искать, где находится датчик включения вентилятора, не приходится – достаточно добраться до нижней части радиатора и тот элемент, от которого отходит два провода и есть искомый датчик.

Конечно же, можно сразу выполнить его замену и в большинстве случаев проблема будет решена, однако торопиться все же не следует и для надежности результата рекомендуется выполнить несколько несложных проверок, позволяющих более точно определить истинную причину отказа системы охлаждения:

В случае если вентилятор не включается согласно штатной схемы работы рекомендуется попробовать перемкнуть между собой провода, идущие к датчику — если вентилятор включился и датчик при этом горячий, то причина проблемы заключается именно в нем.Если же в момент проверки радиатор был горячий, а корпус датчика теплый, то дополнительно следует проверить состояние термостата и уровень охлаждающей жидкости;
При замыкании проводов датчика вентилятор не включается, и отсутствуют звук сработавшего реле — в данном случае следует проверить состояние предохранителя № 4 и исправность реле;
При замыкании проводов вентилятор не запускается, однако реле срабатывает нормально – необходимо проверить предохранитель №8;
Если вентилятор без особых причин запускается на холодном двигателе и не выключается длительное время, то в этом случае следует попробовать отсоединить от датчика один из проводов – если вентилятор остановился, то причина кроется, опять-таки, в датчике (залипание его контактов).Если же подобное действие результата не дало и вентилятор продолжает работать, то, скорее всего, залипли контакты управляющего реле.

Замена датчика включения вентилятора ваз 2109 выполняется очень просто и из инструмента для этого понадобиться только ключ на «30».

Выполняется подобная технологическая операция в следующей последовательности:

Отключается зажигание;
Из бачка сливается охлаждающая жидкость;
От клеммной колодки датчика отсоединяются провода;
С помощью гаечного ключа, не прикладывая особых усилий, датчик выворачивается из посадочного гнезда.

Установка датчика производится в обратной последовательности. Если новый датчик находиться под рукой, то на холодном двигателе можно попытаться заменить изделия не сливая предварительно охлаждающую жидкость. При быстром выполнении замены — потери жидкости будут минимальными.

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

помогите!! проблема с включение вентилятора охлаждения на ваз 21093 инж. отстегиваю фишку с датчика а вент не работает,потом проверяю вент на прямую к аккум-ру работает!! купил БК по нему выставил темп вкл на 98 градусов и при нагреве слышно реле как шелкает!! какие есть соображения! крышка с Р.бочка шипит сам бочок надувается. радиатор горячии, верхнии патрубок и нижнии горячие,тосол в норме чуть цвет изменил!! ХЗ короч,может кто сталкивался. Не работает вентилятор охлаждения ваз 2109 инжектор причины.

Если все правильно понял, вентилятор рабочий 100 %, скидывая фишку с датчика температуры, автоматом не включается, очевидно что дело в проводке. Реле, предохранитель, провода, блок. я бы шел в таком порядке: предохран, реле, блок проверить контролькой и провода в жгутах.

Такая же херня 21083 инж.

Попробуй посигналить если нет сигнала значит предохранитель, у них он дин!

Контролькой, только не диодной. она видит даже малейшее питание. Лампочной контролькой проверь предохранитель, потом реле четырехконтактное с другого присоедини, потом клемы на фишках к блоку с обратной стороны если причина не откроется то провода контролькой потыкай в жгутах

кнопку выведи на панель и не ломай голову поехал включил а зимой вентилятор не нужен )))))))

Валерий, даже если он очень внимателен, то однажды из тысячи раз забудет ее включить. Или даст товарищу прокатится, а тот забудет. Либо оставит заведеной чтобы забежать в подъезд забрать вещи и застрянет в лифте и попадет на дорогой ремонт.

Иван, именно так автоматически не вкл.спасибо буду копать

Александр, сигнал есть

Иван, хорошо так и сделаю

Иван, голову уже сломал. сегодня проверю . спасибо

Иван, фишка в том что ещё до потепления я поменял датчик на новый а опред как.скинул клемму и вент загудел а тут через пару дней и так не работает. А при подключ к акб работает

Айбек, Потом отпишешься.

Айбек, у меня недавно так было, посмотри маленькую одноконтактную колодку со стороны аккумулятора, она должна находиться рядом со жгутом ведущий в сторону салона, если он не подключен, то включаться вентилятор не будет т.к. это как мне пояснили тогда управляющая масса, от реле судя по всему

Юра, спасибо помогло!! Она окислилась )) зачтстил и вд-шкой попшыкал и заработало все)))

Вентилятор

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Статья в тему: Узнай, как я поменял краник отопителя ВАЗ 2114 за 20 минут

Электромоторчик

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

Штифт направьте в продольное отверстие

Способы проверки ДТОЖ

Как проверить указатель ТОЖ своими силами? Для этого можно воспользоваться одним из нескольких способов, диагностика выполняется с помощью мультиметра.

Первый способ:

Сначала отрицательный щуп тестера следует подсоединить к головке блока цилиндров, после чего активировать зажигание, провернув ключ в замке.
Затем, используя мультметр, нужно точно определить, какое появляется напряжение на выходе.
В том случае, если контроллер рабочий, то величина этого параметра должны составить не ниже 12 вольт, разумеется, если аккумуляторная батарея заряжена полностью. Если диагностика показала, что полученные значения оказались более низкими, то нужно заняться ремонтом или поменять регулятора (автор видео о диагностике канал Техник-механик).

Еще один вариант проверки:

Для его реализации вам надо будет настроить тестер в режим работы вольтметра. Процедура измерения должна производиться в рабочем диапазоне от 100 Ом до 10 кОм

Кроме того, для диагностики вам потребуется термометр, при этом важно, чтобы он мог определить значение температуры более 100 градусов. Сам контроллер извлекается из посадочного места и опускается в резервуар с хладагентом, который вы будете подогревать. Этот момент нужно учитывать при выборе емкости для охлаждающей жидкости.
Теперь вам надо будет прогреть хладагент в системе

Когда значение температурного режима будет расти, вам надо внимательно мониторить значения, которые выдает тестер и термометр, помещенный в емкость.
Используя тестер, вам надо будет проверить уровень сопротивления жидкости при разных температурах. Полученные в итоге диагностики показания нужно сравнить с нормированными, которые указаны в таблице.

Этот момент нужно учитывать при выборе емкости для охлаждающей жидкости.
Теперь вам надо будет прогреть хладагент в системе. Когда значение температурного режима будет расти, вам надо внимательно мониторить значения, которые выдает тестер и термометр, помещенный в емкость.
Используя тестер, вам надо будет проверить уровень сопротивления жидкости при разных температурах. Полученные в итоге диагностики показания нужно сравнить с нормированными, которые указаны в таблице.
