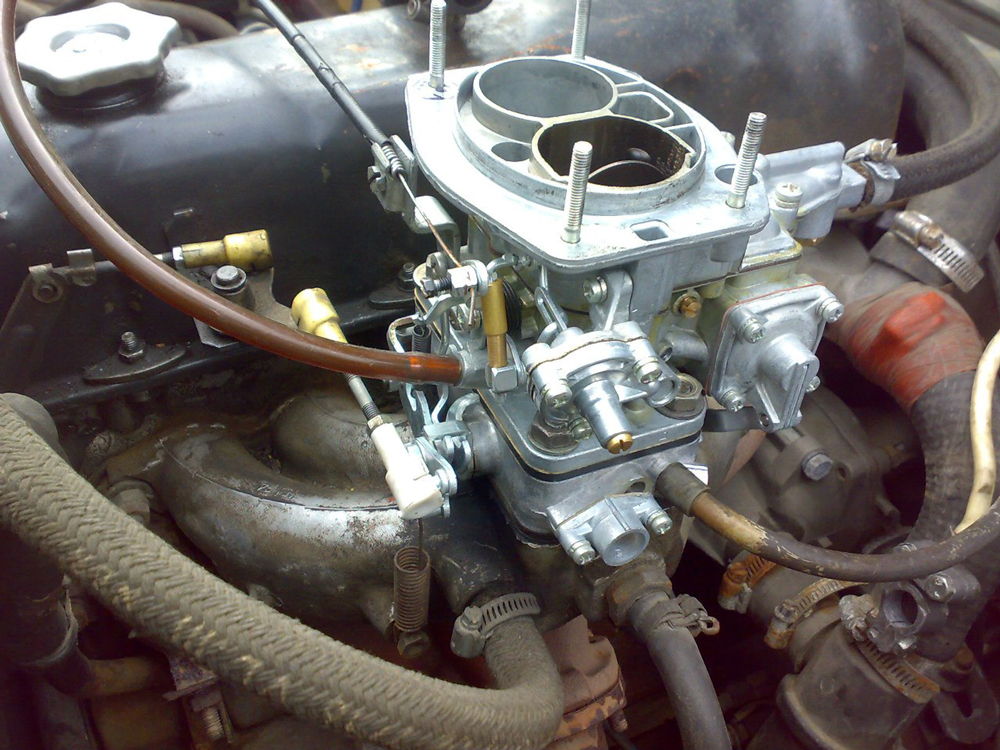

Доработка конструкции своими руками
Одним из наиболее распространенных вариантов тюнинга карбюратора «семерки» является конструктивная доработка, позволяющая решить проблему мощности силового агрегата, не достигающего указанных производителем оборотов коленчатого вала. Для этого необходимо выполнить следующие манипуляции:
- Удаляем соединительную пружину между дроссельной заслонкой и вакуумным насосом. Следует быть готовым к тому, что расход топлива при этом увеличится, но незначительно. Примерно на 0,5-0,6 литра на сотню.
- Повторяем операцию с заслонкой вторичной камеры.
- Из тонкой проволоки изготавливаем привод заслонки, соединенный с рычагом напрямую.
- Диффузор первичной камеры «3,5» заменяем большим – «4,5».
- Устанавливаем распылитель ускорительного насоса со значением «40». Автолюбителей, опасающихся увеличения расхода топлива, спешим успокоить – оно не будет существенным. Зато стартовый разгон автомобиля станет более быстрым.
- Следующим действием автомобилиста станет работа с объектами, которые подавляющее большинство традиционно старается не трогать. Это – главные жиклеры. Здесь, как впрочем, и в любом деле, на первый план выходят целесообразность и умеренность. Достаточно будет, если сначала вы поставите «162»-й жиклер.
- Выполните тестовую поездку и проверьте работу двигателя автомобиля.
При наличии желания большего увеличения мощности двигателя необходимо выполнить доработку элементов первичной камеры. Установите жиклеры «ГТЖ -13» (для силовой установки V=1,5 литра) или «ГТЖ-135» (для V=1,6 литра).
Некоторые «специалисты» рекомендуют обеспечивать подачу воздуха «под давлением» посредством одевания шланга на воздухозаборник. Предупреждаем, это чревато серьезными последствиями, поскольку в этом случае воздушный фильтр не справляется с очисткой воздуха от пыли, что сокращает срок эксплуатации двигателя.
Устройство экономайзера карбюратора
Узел выполнен в виде отдельного модуля в собственном корпусе. Исполнительный механизм находится внутри, и не подлежит обслуживанию. С наружной стороны электрическая часть с контактами разъема подключения, с внутренней (находящейся в полости камер карбюратора) головка клапана. Если экономайзер имеет механический привод, проводов подключения нет.
Служит он для контроля подачи топлива. Модуль управления получает данные с различных датчиков (система работает почти как на инжекторе), и на основе установленной заводской программы, дает команду исполнительным механизмам. Соответственно, механический агрегат работает при создании условий срабатывания привода. На большинстве карбюраторов устанавливаются следующие виды устройств:
Экономайзер принудительного холостого хода (аббревиатура: ЭПХХ)
Прибор разработан, как техническое развитие клапана холостого хода. При этом у него есть и уникальные функции. Клапан может полностью перекрывать поступление топлива по жиклеру холостого хода. Контроллер управления получает два сигнала: определенное количество оборотов коленчатого вала, и отсутствие движения педали акселератора. Система позволяет существенно экономить топливо при торможении двигателем. Компрессия цилиндров гасит обороты коленвала, при этом бензин в камеры сгорания не поступает. Соответственно, отсутствует негативный эффект, когда несгоревшее топливо попадает в глушитель, и в нем сгорает. Раньше водители переходили на нейтральную передачу, для экономии на затяжных спусках. Это небезопасно, к тому же в автомобиле перегреваются и изнашиваются тормоза. В режиме движения на передаче, управление автомобилем более предсказуемо, и всегда есть возможность притормозить холодными колодками, чего нельзя сделать при спуске накатом.
При общении с профессиональными мастерами сервиса, вы можете услышать аббревиатуру ЭМК (электромагнитный клапан). Это сленговое наименование ЭППХ.
На фото видно, как расположен ЭППХ, и как его демонтировать.
Экономайзер мощностных режимов (ЭМР).
Технически выполнен, как вакуумный регулятор. Работает в механическом режиме, что делает его надежным и неприхотливым в обслуживании. Диафрагма экономайзера обеспечивает нормально открытый клапан (по принципу электромагнитных реле). Только вместо катушки и сердечника, применяется шарик и пружина.
Расположение и составные части ЭМР можно увидеть на иллюстрации:
Открытый шариковый клапан свободно пропускает бензин по каналу жиклера. При умеренных нагрузках, в камере карбюратора возникает естественное разряжение, приводящее в движение мембрану (диафрагму) экономайзера. Это усилие больше, чем сопротивление пружины шарика, Дополнительный приток бензина прекращается, возникает экономия топлива. При более сильном нажатии на акселератор, разряжение снижается, мембрана переходит в режим покоя. Система снова открывает дополнительный поток бензина, обеспечивая дополнительный подхват мощности за счет принудительного обогащения смеси.
Пошаговая инструкция по регулировке карбюратора отечественного ВАЗ-2105
Настройка карбюратора ВАЗ-2105 требует от механика опыта, который был приобретён при разборке или перенастройке любой другой топливной системы. Не имея даже представления о конструкции карбюратора и его особенностях, самостоятельно не стоит выполнять все нижеописанные рекомендации.
Если владелец отечественного транспортного средства не знает, как настроить карбюратор на ВАЗ-2105, и надеется только на себя и чёткое соблюдение инструкции, он должен понимать, что безграмотное изменение любых параметров агрегата способно сильно усугубить существующую неисправность или вовсе грозит поломкой прибора. В противном случае человек, которому хорошо знакома настройка карбюратора, сможет легко и быстро исправить неполадки.
К слову сказать, регулировка карбюратора ВАЗ-2105 помогает максимизировать параметры, касающиеся работы транспортного средства, одновременно уменьшить потребление топлива и максимизировать производительность движка. Оптимизация технических качеств мотора, как показывает практика, не кроет в себе пагубного влияния для агрегата. И вместе с тем рекомендуется специалистами как обязательная процедура, гарантирующая довольно длительную и бесперебойную работу мотора.
Первое, что нужно сделать автомобилисту, который не знает, как отрегулировать карбюратор на ВАЗ-2105, — произвести калибровку количества оборотов коленвала. Что касается оптимального показателя, то здесь необходимо установить такое количество оборотов, которое достигало бы 800 ед./мин. Чтобы осуществить этот процесс, придётся найти специальный винт, посредством которого регулируется количество оборотов. Затем его нужно закрутить до максимума, после чего вновь ослабить на три оборота (в противоположный бок).
1 – винт количества, 2 – винт качества
Вторым шагом, который регламентирует настройка карбюратора, должно стать изменение СО2. Для того чтобы аппарат функционировал в нормальном режиме, необходимо регулировать количество углекислого газа. Это действие помогает осуществить винт качества. Его следует закрутить по полной, после чего выкрутить на 4 оборота. Благодаря этой манипуляции можно добиться повышения концентрации бензина.
Если автомобилист решил самостоятельно настраивать карбюратор ВАЗ-2105, он не должен забывать о необходимости прогреть силовой агрегат. Так как без неё невозможно будет выполнить все нижеописанные действия.
Регулировка карбюратора ВАЗ-2105 предусматривает корректировку оборотов. В этом вопросе также поможет винт количества. Именно он сможет установить количество вращений холостого хода. Если рассматривать карбюратор ВАЗ-2105, регулировка холостого хода должна быть настроена таким образом, чтобы можно было обеспечить стабильную работу движка, равную 750 оборотам
Автомобилист должен максимально осторожно повернуть винт качества. Ввиду такого движения постепенно начнут увеличиваться обороты, которые спустя некоторое время незначительно упадут, повлияв на неустойчивую работу силового агрегата
Как только автовладелец заметил нестабильное функционирование движка, необходимо вновь вкрутить винт. Производить подобные действия следует до тех пор, пока работа силового агрегата не станет стабильной.
Итак, чтобы окончательно закрыть вопрос, который помогает понять принцип регулировки карбюратора ВАЗ-2105, необходимо сделать настройку ХХ. Результирующим этапом станет калибровка оборотов холостого хода посредством винта количества до 900 единиц.
Если автовладелец понял, как отрегулировать карбюратор ВАЗ-2105, и самостоятельно справился с этой задачей, он должен в обязательном порядке произвести тестирование прибора. Для этого необходимо активизировать силовой агрегат, как можно резче нажать на педаль акселератора и убрать давление. Если регулировка некорректная, на некоторое время возрастёт частота вращения коленвала. При неожиданном выключении силового агрегата следует увеличить число оборотов посредством регулировочного винта. Затем нужно удостовериться в нормальной работе движка в момент включения печки и света, повысить до максимума нагрузку.
Схема и принцип работы
Виды и модификации карбюраторов для данного автомобиля могут быть самыми различными, но принцип работы остается прежним.
При холодном пуске движка, водитель закрывает воздушную заслонку, чтобы ограничить приток воздуха и увеличить количество бензина. Это позволяет облегчить запуск и вывести обороты, необходимые для стабильной работы.
Карбюратор 21073 дааз устройство и принцип работы: схема устройства и работы карбюратора I — первая камера; II — вторая камера; 1 — рычаг привода ускорительного насоса; 2 — регулировочный винт пускового устройства: 3 — диафрагма пускового устройства; 4 — воздушный канал пускового устройства; 5 — электромагнитный запорный клапан; 6 — топливный жиклер холостого хода; 7 — главный воздушный жиклер первой камеры; 8 — воздушный жиклер холостого хода; 9 — воздушная заслонка; 10 — распылитель главной дозирующей системы первой камеры; 11 — распылитель ускорительного насоса; 12 — распылитель главной дозирующей системы второй камеры: 13 — распылитель эконостата: 14 — главный воздушный жиклер второй камеры; 15 — воздушный жиклер переходной системы второй камеры; 16 — канал балансировки поплавковой камеры; 17 -поплавковая камера; 18 — игольчатый клапан; 19 — калиброванное отверстие перепуска топлива в бак; 20 — топливный фильтр карбюратора; 21 — штуцер подачи топлива; 22 — диафрагма экономайзера мощностных режимов; 23 -топливный жиклер экономайзера мощностных режимов; 24 — шариковый клапан экономайзера мощностных режимов; 25 — поплавок; 26 — топливный жиклер эконостата с трубкой; 27 — топливный жиклер переходной системы второй камеры с трубкой; 28 — эмульсионная трубка второй камеры: 29 — главный топливный жиклер второй камеры; 30 -выходное отверстие переходной системы второй камеры; 31, 33 — дроссельные заслонки: 32 — щель переходной системы первой камеры; 34 — выходное отверстие системы холостого хода; 35 — блок подогрева карбюратора; 30 -регулировочный винт состава <�качества>смеси холостого хода; 37 — штуцер вентиляции картера двигателя; 38 -штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 — штуцеры отбора разрежения для системы рециркуляции; 40 — главный топливный жиклер первой камеры; 41 — эмульсионная трубка первой камеры; 42 -шариковый клапан ускорительного насоса; 43 — диафрагма ускорительного насоса.
Читать также: Автомобильный регистратор с выносной камерой
В процессе прогрева, подсос воздуха увеличивают, чтобы уменьшить обороты и исключить перебои. Таким образом, воздушная заслонка полностью открывается, а количество бензина снижается. Другие способы прогрева – не предусмотрены конструкцией.
Бензин через топливный фильтр подается в поплавковую камеру, а затем в главную дозирующую систему смесительной камеры. Схема закачки воздуха и смешение его с бензином в диффузоре происходит за счет разряжения, возникающего при работе клапанного механизма и поршней, сжимающих и выталкивающих рабочую смесь.
Система второй камеры предназначена для увеличения притока воздуха к распылителю во время работы двигателя под большой нагрузкой, когда обороты большие.
Чтобы двигатель стабильно работал на холостых оборотах, а малые не давали ему заглохнуть и исключили перебои, предусмотрена система холостого хода. А для поддержания уровня топлива, используемого в карбюраторе солекс 21073, есть целая схема работы поплавковой системы. Рассмотрим работу каждой системы по отдельности.
Как почистить карбюратор в дороге
Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго.
Есть легкий способ прочистить жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка.
Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.
Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.
После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.
Поплавковую камеру карбюратора можно осушить от бензина тряпкой, затем тряпкой хорошо протереть, извлекая мусор, или дунуть насосом.
Все, основной жиклер прочищен, можно все собирать в обратной последовательности. Эту чистку легко проделать в дороге самому, не говоря уже о домашних условиях.
Признак засоренности жиклера первой камеры карбюратора
Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет.
Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите.
Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится?
Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве.
Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет.
Жиклёры
Почему-то инструкции категорически не рекомендуют увеличивать жиклёры, но риск оправдан и в некоторых случаях улучшения очевидны. Конечно, сразу менять все существующие комбинации за один раз опасно, поэтому вносить изменения следует постепенно.
Итак, первичная камера:
- ГТЖ (главный топливный жиклёр) — 125.
- ГВЖ (главный воздушный жиклёр) — 150.
Вторичную камеру оставляем как есть и проверяем. Разгон будет лучше.
Приступаем ко второй камере:
Итогом изменений будет такое ощущение, как будто педаль газа нажата до состояния открытия вторичной камеры и включился турбонаддув, двигатель при этом легко раскручивается до 6000–6500 оборотов. Потребление топлива может немного возрасти. Это происходит из-за того, что, передвигаясь по городу, не будешь каждый раз сильно ускоряться на светофорах, поэтому сэкономить бензин удастся лишь на трассе либо в случае пустых городских дорог.
Важно! Жиклёры подбираются под конкретный двигатель, всё зависит от его состояния, объёма и конкретного карбюратора. В статье приведена лишь примерная схема настройки
Если подойти с умом к тюнингу родной пятёрки, то можно доработать её до отличного состояния. Машина прослужит вам ещё не один год и будет радовать своими улучшенными характеристиками.
Устройство
Перед тем, как регулировать ВАЗовский карбюратор своими руками, нужно разобраться в принципе действия. Состоит такой агрегат из смесительной камеры, пары жиклеров, диффузора, дроссельной заслонки и запирающего клапана.
В момент работы мотора бензина в камере становится меньше, тем самым заставляет поплавок падать и открывать клапан. Тот, соответственно, доставляет топливо, которое вновь заполняет камеру.
По заполнению, поплавок подымается, а клапан перекрывается, соответственно перекрывая поступление топлива. Но как отрегулировать карбюратор, той же бензокосы, или произвести регулировку карбюратора на двигателе автомобиля?
Устройство
Конструктивная схема ЭМК включает соленоид со стержнем, оболочку, плунжер и корректирующий поток. Ток поступает прямиком на клапанную катушку клапана, воздействуя на магнитный стержень. Такой процесс становится источником закрытия/открытия системного клапана.
Сердечник ходит внутри полой трубы катушки соленоида, чем вызывает расширение клапанного устройства. По сути, это такой же запорный механизм, но без механической силы. Вся эта работа реализуется с помощью ЭМК, на который подаётся напряжение.
Статья в тему: Инжекторный двигатель – дальнейшая ступень в истории развития ДВС
ЭМК функционирует под контролём особого узла, называемого «блоком управления». Этот механизм беспрерывно исследует работу ДВС, базируясь на показаниях датчиков. После этого соответствующие указания передаются непосредственно ЭПХХ. В свою очередь, клапан за счёт движения штока открывает или запирает каналы до момента, когда поступление бензина в режиме ХХ уже необходимо.
Блок управления ЭМК
Представить работу ЭПХХ можно и так:
- датчики ТОЖ, ТЗВ, оборотов силовой установки и ПДЗ передают информацию на ЭБУ;
- в свою очередь блок посылает импульсы на шаговый двигатель, индикатор температуры и отключающий при превышении оборотов клапан.
Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?
Прежде чем перейти к регулировки, ознакомьте с фото ниже:
Примечание! Начнём с того что на фото выше изображены винты, благодаря которым осуществляется регулировка холостого хода. Как видите винты находятся глубоко в корпусе дроссельных заслонок карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта напрессованы втулки, благодаря которым винты можно поворачивать лишь на пол оборота. Если из-за этих втулок не удаётся повернуть должным образом винт для регулировки холостого хода, то в таком случае выверните винты и в следствии чего сломайте головки втулок. Когда винты будут вывернуты, смахните с них остатки обломанных втулок и после чего заверните винты на своё место!
Регулировка холостого хода с помощью прибора Газоанализатор:
Примечание! Чтобы вы более подробно понимали, то при заворачивании винта частота оборотов коленвала будет постепенно уменьшаться, а при обратном эффекте то есть при его отворачивании частота оборотов будет постепенно увеличиваться!
2) Теперь плавно перейдите к регулировки содержания «СО» в выхлопных газах, для этого вращайте винт который указан под цифрой «1» на фото выше. При заворачивание винта под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при отворачивании соответственно будет увеличиваться.
Примечание! Регулировать содержание «СО» в выхлопных газах нужно в соответствии с «ГОСТ» на сегодняшнее время. Ниже нормы опускать содержание «СО» не нужно, потому что в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати при регулировки винта «1», может изменять частота вращения коленвала!
3) И завершение покрутите винт под цифрой «2», тем самым приведя частоту вращения коленвала в норму. После этого так же рекомендуется при помощи прибора, проверить содержание «СО» в выхлопных газах. Если будет необходимо повторно отрегулируйте оба винта, регулируйте их до того пока работа двигателя и выброс «СО» в атмосферу не будет достигать нормы.
Примечание! После всех регулировок сядьте в автомобиль и резко нажмите и после чего отпустите педаль газа. Убедитесь в том что нажатие на педаль двигатель работает без перебоев, а при её отпускании двигатель у автомобиля не должен глохнуть. В том случае если после отпускания педали газа двигатель заглох, тогда увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту». Частота вращения коленвала регулируется винтом под цифрой «2»!
Регулировка холостого хода без Газоанализатора:
1) Для начала плавно начните вращать винт состава смеси который указан под цифрой «1». Вращайте его до тех пор, пока частота вращения коленвала не будет максимальной. (Частоту вращения коленвала можно очень легко узнать по показаниям тахометра)
Примечание! При вращении этого винта регулируется выхлоп вредных веществ в атмосферу. При заворачивании этого винта количество выбрасываемых «СО» в атмосферу будет уменьшаться, а при отворачивании наоборот будет увеличиваться!
2) Затем винтом под цифрой «2», установите частоту вращения коленвала «1100 оборотов в минуту».
Примечание! Винтом под цифрой «2» регулируется частота вращения коленчатого вала, поэтому при заворачивании этого винта частота вращения постепенно будет уменьшаться, соответственно при отворачивании она будет постепенно увеличиваться!
3) И в завершении заворачивая винт состава смеси (Цифра 1), добейтесь того чтобы частота вращения коленчатого вала составила «800 оборотов в минуту».
Дополнительный видео-ролик: Ещё один способ регулировки холостого хода, который вы сможете увидеть в видео-ролике приведённом ниже:
Примечание! Даже если вы посмотрите ролик, советуем вам всё таки ознакомиться со статьёй потому что в ней более подробно написано!
