Провода щитка приборов ваз 21083, 21093, 21099

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

  • Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
  • Холостой ход ведет себя нестабильно;
  • Растет расход бензина;
  • Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

https://youtube.com/watch?v=qiDmZLUuTMI

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

  1. Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
  2. Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
  3. Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

https://youtube.com/watch?v=jsP9uC7EE-Q

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки

Ваши действия

Способ первый

  • Снимите датчик;
  • Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт;
  • Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса;
  • На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью;
  • Одновременно с этим проверяйте, как меняется напряжение;
  • При росте скорости частота импульсов и напряжение должны увеличиваться

Способ второй

  • Здесь вам не придется демонтировать устройство;
  • Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе;
  • Вращайте руками колесо и следите за показаниями мультиметра;
  • Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене

Способ третий

  • Данный метод проверки не требует использования мультиметра;
  • Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт;
  • Отключите импульсный провод от ДС;
  • Включите зажигание и контрольной лампой найдите плюс и минус;
  • Вывешивайте одно из передних колес с помощью домкрата;
  • Соедините контрольную лампочку с сигнальным проводом и вращайте колесо;
  • Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика;
  • Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Практические советы

Эксплуатация инжекторного силового агрегата, и в частности обслуживание его электронных компонентов, в корне отличается от систем карбюраторного мотора.

Владельцы переоборудованных автомобилей должны усвоить несколько основных правил:

Перед демонтажем узлов системы управления впрыском, обязательно отсоедините минусовой провод от клеммы аккумуляторной батареи;

  • Не запускайте двигатель при плохом контакте наконечников проводов на аккумуляторной батарее. Обязательно проверяйте, насколько плотно они затянуты;
  • Запрещается отсоединять аккумуляторную батарею при работающем двигателе автомобиля. Это гарантированно приведет к выходу из строя ЭБУ;
  • Следите за температурой ЭБУ. Не допускается его перегрев (65°С при работе автомобиля и выше 80 °С, например при сушке в покрасочной камере). Если такой процесс неизбежен – демонтируйте ЭБУ с автомобиля на время работ;
  • Также необходимо снимать ЭБУ или отключать его от бортовой системы автомобиля при проведении сварочных работ с кузовными деталями.

Ремонт спидометра и замена троса ВАЗ 2101,2106,2108,2109,21099

Поломка спидометра не приводит к каким-либо повреждениям узлов автомобиля, но все же требует устранения, так как, неправильно оценив скорость, водитель рискует грубо нарушить правила и даже попасть в аварию. В сущности, все неисправности спидометра могут быть связаны с его механизмом, либо же с обрывом троса привода спидометра.

Снятие спидометра на ВАЗ 2101,2106,2108,2109,21099.

Если у вас стоит спидометр круглой формы как на автомобиле ВАЗ 2106. Для того чтобы снять спидометр необходимо снять переднюю панель щитка приборов. Первым делом нужно открутить два болта, которые крепят пластиковые накладки рулевой колонки, после чего поочередно снять нижнюю и верхнюю части. При этом снимается уплотнительное кольцо замка зажигания, которое нужно будет установить при сборке. В нижней части передней панели имеются два углубления, примерно на уровне рулевой колонки, в которых располагаются отверстия для доступа к скобам крепления. Вставляем в них плоские отвертки и поддеваем панель. Если отверстия закрыты заводским полимером или пленкой, их нужно просто прочистить с помощью той же отвертки, ножа или шила. Панель приборов выходит из посадочного места и есть прямой доступ к спидометру.

Если у вас стоит спидометр старого образца, как на автомобиле ВАЗ 2101. Чтобы снять спидометр на ВАЗ, сначала нужно снять решетку обдува, которая находится со стороны печки, либо решетку обдува стекла. Они крепятся на простых фиксаторах, которые можно либо отжать отверткой, либо провернуть. Через открытое отверстие получаем доступ к фиксаторам, которые держат щиток приборов. Освобождаем один из фиксаторов, после чего выталкиваем щиток приборов в сторону салона. Если щиток не снимался долгое время и фиксатор закис, рекомендуется использовать жидкость WD-40 или ее аналог.

Определение причины поломки.

После того как передняя панель демонтирована, можно без труда снять спидометр. Для того чтобы определить, в чем неполадка – в механизме спидометра или тросе привода, нужно просто прокрутить трос и посмотреть на работу стрелки спидометра. Если она вращается равномерно, соответственно прикладываемому усилию, значит проблема в тросе. Если же стрелка «проскакивает» или не реагирует на вращение троса, то нужно менять спидометр.

При замене спидометра нужно обратить внимание на цветовую маркировку на задней крышке. В разных моделях автомобилей ВАЗ использовались несколько типов редукторов с разным передаточным числом. Если поставить спидометр, который был разработан для другого редуктора, то он будет давать погрешность в показаниях, которая может составлять до 10 км/час на каждые 50 км/час

Совместимость той или иной модели спидометра и обозначается цветовой маркировкой

Если поставить спидометр, который был разработан для другого редуктора, то он будет давать погрешность в показаниях, которая может составлять до 10 км/час на каждые 50 км/час. Совместимость той или иной модели спидометра и обозначается цветовой маркировкой.

Замена спидометра и троса.

Заменить спидометр проще простого, достаточно отсоединить электрические разъемы и перебросить их на новый спидометр. С помощью пассатижей нужно открутить прижимную гайку троса и перебросить его на новый спидометр. После этого можно устанавливать спидометр на место и собирать панель. Для замены троса его в первую очередь нужно отсоединять от редуктора. Соединение находится под днищем, возле коробки. Пассатижами откручиваем прижимную гайку, после чего отсоединяем трос. Затем таким же образом откручиваем трос со стороны спидометра. В районе гайки имеется проушина, к которой нужно привязать мягкую проволоку или прочную нить. Затем вынимаем трос на себя со стороны редуктора, так чтобы конец нити остался в салоне. Отвязав нить или проволоку от старого нужно перевязать ее на новый трос, после чего втянуть его в салон и подключить. Если проушины нет (такое бывает на неоригинальных тросах привода спидометра), можно в качестве стопора для нити использовать гайку.

Перед установкой желательно смазать новый трос смазкой «Литол» или «Шрус», немногим более половины его длины, начиная со стороны редуктора. Так он дольше прослужит и не будет перетираться об оболочку на местах сгибов.

Почему стоит менять спидометр целиком, если можно найти и устранить причину поломки его механизма, так это лишь потому, что запчасти для спидометров не выпускаются, они продаются в сборе. Кроме того, если сломалась одна деталь, то в ближайшем будущем произойдет поломка следующей. А кропотливая работа по поиску и устранению поломки отнимает много времени, поэтому проще купить и установить новый спидометр и забыть о неисправностях.

Видео ремонта спидометра ВАЗ 2108, 2109, 21099

Замена Ведущей Шестерни Привода Спидометра Ваз 2109

9.1.6 Снятие и установка привода спидометра

Снятие и установка привода спидометра

1. Подпереть задние колеса сапогами против скольжения, затем отделить переднюю часть автомобиля и надеть его на опоры. Привод спидометра расположен на задней части коробки передач, рядом с точкой входа, на дифференциале правого приводного вала. В зависимости от конфигурации модели привод может иметь механическую (кабельную) конструкцию или электронный датчик. 2. На моделях с тросовым приводом спидометра снимите стопорный штифт и отсоедините трос от звездочки привода. Для других моделей отключите соответствующую публикацию.

3. Снимите крепежный болт и снимите его с помощью теплозащитного экрана (если имеется).

4. Снимите приводной блок с коробки передач с картера коробки передач и снимите его с помощью уплотнительного кольца.

5. При необходимости редуктор можно снять с корпуса редуктора (не забудьте снять прокладку), проверить состояние редуктора, при обнаружении каких-либо механических дефектов заменить его. При необходимости замените уплотнительное кольцо. 6. Если есть признаки износа или повреждения приводного механизма, проверьте состояние приводного механизма.

Будет полезно: Ремонт и замена renault fluence своими руками

Привет всем, в этом видео я поговорю замена привода спидометра

для модификации переднего инжектора.

шестерня спидометр AVEO.

Это было старо шестерни

с открытыми зубами новая была переведена на новый дифференциал в течение недели. Я советую.

7. Чтобы снять зубчатое колесо с коробки передач, правый ведущий вал (см. Разделы «Уплотнения ведущего вала» и «Правый ведущий вал» в разделе Замена сальника) Снимите три крепежных болта и снимите корпус шестерня привод спидометра от корпуса коробки передач (вместе с уплотнительным кольцом). Снимите редуктор с дифференциала в сборе, снимите все прокладки.

1. Вставьте дифференциальную шайбу в шайбы, затем переведите привод спидометра в его номинальное положение, убедившись, что он правильно зацеплен с возвратными канавками. Установите новое уплотнительное кольцо на задней части корпуса привода. Установите корпус на коробку передач и затяните крепежные болты. Оцените износ уплотнения приводного вала и при необходимости замените. Заполните приводной вал коробкой передач (см. Рис. Рис. Замена сальника)

2. Слегка смажьте новой прокладкой и уплотнительным штифтом. Вставьте сальник в привод спидометра. 3. Установите новый уплотнительное кольцо и установите привод в исходное положение, убедившись, что трансмиссии правильно заблокированы. 4. Вверните крепежный болт (не забудьте оставить теплозащитный экран) и надежно затяните его. 5. На моделях с электрическим спидометром восстановите первоначальное соединение проводов. На моделях кабелей, подключите кабель, смазывая там, где нужны кольца. Зафиксируйте резиновый трос цилиндрическим штифтом (пальцем). 6. Опустите автомобиль на землю.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй — на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора — Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха — ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха — ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха — одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки — ДПДЗ.

Если автомобиль «не отзывчив» на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки — ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог — залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

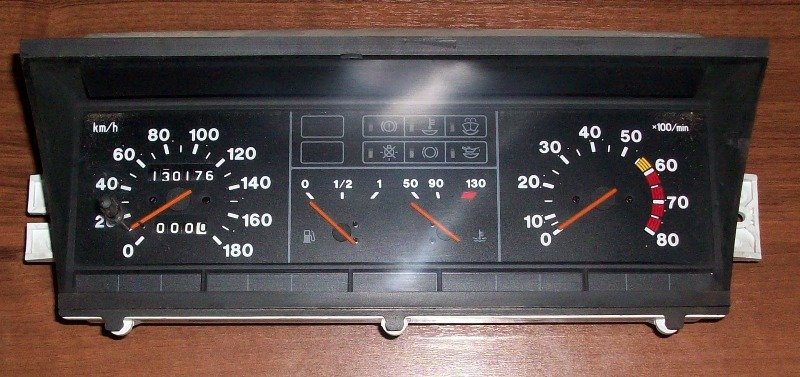

Ремонт спидометра автомобиля ВАЗ 2109

Признаки неисправностей спидометра:

  • На счетчике цифры ровно не становятся, а со временем перестают вообще работать.
  • Спидометр начинает давать неправильную скорость перемещения автомобиля.
  • Перегорают датчики.

Снятие передней панели авто

Для осуществления ремонта спидометра ВАЗ 2109 необходимо снять переднюю панель:

  • Откручивается «борода». Для этого выворачиваются на нижней панели два винта.
  • Снимаются три зажима на верхней панели и отключаются выключатели для габаритов, аварийки и ближнего света.
  • Вытаскивается магнитола, отключается прикуриватель.
  • Откручиваются два винта, фиксирующие панель, тросик спидометра. Снимаются три колодки, удаляется панель.
  • Откручиваются винты, удерживающие блок спидометра.

При завышении скорости на спидометре нужно выполнить такие действия:

  • Указательную стрелку перебросить через ограничитель.
  • Внизу шкалы приклеить кусок строительного скотча.
  • В нижней точке приборной стрелки карандашом проставляется метка.
  • С помощью линейки замеряется расстояние на приборе от нуля до десяти километров в час. Его значение равно 0,7 миллиметров.
  • Отмеряется нужное расстояние на скотче от ранее поставленной метки и опять ставится метка.
  • Снимается стрелка спидометра и устанавливается таким образом, чтобы на вторую метку падало ее нижнее положение.

Если ремонт автомобиля ВАЗ 2109 произведен правильно, стрелка обратно перекидывается через ограничитель.

  • При поломке счетчика километража цифры просто поправляются рукой.
  • Перегоревшие датчики панели меняются новыми элементами.

Замена привода спидометра авто ВАЗ 2109

Если спидометр не работает, или его показания ошибочны необходимо заменить привод. Привод спидометра выполняется гибким валом, когда длина приводного троса не больше 3,55 метров или электрическим синхронным приводом. Во вращение приводится счетный узел спидометра через червячную передачу от входного вала, промежуточный вал и червячные передачи этого вала. Набор цилиндрических барабанчиков, которые свободно установлены на общей оси, составляет счетный узел. На цилиндрической поверхности деталей нанесены от 0 до 9 цифры. Когда выполняется ремонт автомобиля ВАЗ 21099, снимается для замены корпус шестерни привода и уплотнительные кольца, привод спидометра. Снять его можно без демонтажа коробки передач. Инструкция предлагает такой порядок работ:

  • Автомобиль устанавливается на эстакаду или смотровую яму.
  • Отворачивается торцовым ключом болт, фиксирующий к коробке передач корпус привода спидометра.
  • Плоской отверткой аккуратно поддевается и снимается корпус, как показано на фото.

Снятие корпуса спидометра

Снимается ведомая шестерня.

Обращается внимание на гнездо, куда ставится наконечник гибкой тяги одометра, у него не должно быть выработки и отсутствовать слизанные углы, иначе дефект будет служить причиной для замены шестерни.
Тщательно осматривается корпус коробки, куда устанавливается привод. При обнаружении следов масляных подтеков меняется уплотнительное кольцо, которое расположено на корпусе привода

Для этого вынимается ведомая шестерня и уплотнительное кольцо выталкивается.

Вытаскивается ведомая шестерня

  • Все детали промываются в чистом керосине.
  • После этого устройство собирается в обратно порядке и устанавливается на место.

Если автовладелец решил самостоятельно выполнить спидометру ремонт ВАЗ 21099, видео подскажет, как это сделать правильно, тогда цена выполнения работ будет значительно ниже.

Настройка уровня поплавковой камеры карбюратора своими руками

Схема поплавковой камеры с параметрами установки: 1 — поплавок; 2 — язычок; 3 — прокладка; 4 — крышка.

Уровень в поплавковой камере необходим для бесперебойной работы карбюратора. Слишком завышенный уровень способствует увеличению подачи топлива, а недостаточный – снизит приемистость карбюраторного двигателя, так как уровень не сможет набраться вовремя.

Чтобы настроить уровень в камере, необходимо перевернуть верхнюю крышку и отогнуть поплавок на столько, насколько это позволяют усики. Расстояние между нижним углом и крышкой должно соответствовать 20 мм. Если это не так, подогните усики и установите верхнюю крышку. Такая регулировка карбюратора ваз 2109 своими руками считается номинальной. Принцип действий тут несложен.

Автомобили ВАЗ 2109 и тахометр

Все современные автомобили имеют тахометры различного типа. Модели ВАЗ 2109 с низкой панелью лишены этого умного прибора. На машинах с высокой панелью этот прибор есть, но его качество вместе с эффективностью работы далеко не те, которые ждут автолюбители. Поэтому оптимальным решением для владельцев подобных автомашин будет приобретение и установка нового прибора

Совершенно неважно, низкая панель у машины или высокая. Его можно установить в таком месте, где он будет не только выдавать дополнительную информацию, но и украшать салон автомобиля

Перед приобретением устройства нужно хорошо ознакомиться с его видами.

У автомобилей с дизельными двигателями устанавливаются тахометры, которые считывают импульсы тока с генератора.

На бензиновых агрегатах установлены катушки зажигания. Импульсы, возникающие на них, считывает тахометр. Приборы имеют несколько разное строение. Это зависит от количества в двигателе рабочих цилиндров. При покупке прибора обязательно нужно сказать о количестве цилиндров. Достаточно просто сообщить продавцу, что вам нужен тахометр на ВАЗ 2109. Многих интересует стоимость изделия. Некоторым владельцам автомобилей кажется, что нет смысла приобретать дорогие детали, когда можно найти более дешевые аналоги. Дешевизна по отношению к тахометру может обернуться тем, что прибор будет давать информацию с искажениями, которые могут достигать 20 и даже 30%. Реальной пользы от такого прибора вы не получите.

Привод спидометра ВАЗ 2109 – ремонтируем поломки своими руками

Привод спидометра ВАЗ 2109 – важная деталь механизма, который сообщает водителю полезную и нужную информацию о скорости движения транспортного средства и пройденном им пути. Поломка привода, таким образом, является крайне нежелательным дефектом, приносящим водителю немало проблем.

Привод спидометра ВАЗ 2109 – частая причина его поломки

На ВАЗ 2109 установлен механический привод. Его ведомая и ведущая шестерни монтируются на валу (вторичном) КПП. От них крутящий момент посредством гибкого вала поступает на спидометр автомобиля, который находится на щитке приборов.

Так как ВАЗ 2109 производится с передней панелью высокого и низкого вида, указанный гибкий вал может иметь различную длину (большую, когда панель высокая, меньшую – когда низкая).

спидометр

Именно обрыв данного вала чаще всего становится причиной того, что спидометр перестает работать, а это уже – и затруднения с прохождением поворотов (переключить передачи правильно бывает достаточно-таки сложно), и неприятные встречи с сотрудниками ГИБДД (вероятность штрафа за нарушение скорости велика). Как правило, вал обрывается возле самого входа в КПП. Проверить наличие обрыва можно так:

  1. вал (гибкий) отсоединяют от спидометра на приборном щитке;
  2. заводят мотор и едут 20–30 метров, тщательно следя при этом за концом вала.

В тех случаях, когда кончик неподвижен (не крутится), его нужно вытащить, открыв капот и освободив вал от крепления накидной гайкой. В тех случаях, когда вытягивается лишь его оболочка, вал стопроцентно оборван. Оставшийся кончик удалить из привода получится только плоскогубцами и никак иначе. Если же вал выйдет вместе с оболочкой, это означает, что на его кончике «съело грани». Он не поломан, но не может из-за указанного дефекта передать крутящий момент. Впрочем, и в первом случае, и во втором гибкий вал придется менять на новый.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

  1. машину ставят на смотровую яму либо эстакаду;
  2. при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
  3. снимают корпус (его следует поддеть отверткой);
  4. снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество

В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Несколько слов о ремонте спидометра ВАЗ 2109

Спидометр, конечно же, может ломаться и по другим причинам, не всегда виноватым в его выходе из строя является привод. О неисправностях спидометра свидетельствуют такие симптомы:

  1. выдается неправильная информация о скорости движения ТС;
  2. цифры на счетчике становятся криво, а с течением времени и вовсе останавливаются;
  3. перегорают датчики.

Все эти проблемы решаемы. Нужно лишь правильно демонтировать переднюю панель. А делается это так:

Невидимая для камер наноплёнка на номера Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

  1. два винта, поддерживающие нижнюю панель, выкручиваются, что дает возможность снять «бороду»;
  2. на верхней панели удаляются зажимы, после чего нужно отключить аварийку, габаритные огни, ближний свет;
  3. затем отключается прикуриватель;
  4. фиксирующие панель винты (их две штуки) откручиваются, демонтируются колодки, снимается панель.

После этого можно выкручивать винты, которыми крепится спидометр.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как поменять щётки на генераторе ваз

Как занизить ваз 2106 своими руками, три верных способа

Ваз 2114 прогорел клапан симптомы

Ваз 2112 16 клапанов технические характеристики

Таблица регулировки клапанов ВАЗ

12124 ваз

Автозапуск на ваз 2110

Датчик температуры охлаждающей жидкости ваз 2112 — 16 клапанов где находится, как диагностировать, п…

Устройство ТС ВАЗ 2109

Говоря о ТС ВАЗ-2109, следует признать, что более правильным будет применение термина «тормозная система ВАЗ-2108». Именно на «восьмерке» и оказалась реализована схема указанной ТС.

Узлы, детали и агрегаты «девятки» были доработаны и оптимизированы, но ТС принципиально не отличалась от системы торможения российских заднеприводных автомобилей. Ее главной конструктивной особенностью является диагональное разделение тормозных контуров, значительно повышающее уровень безопасной эксплуатации. За функционирование переднего правого и заднего левого тормозного механизма отвечает контур гидропривода, за работу заднего правого и переднего левого — тормозной.

Своеобразное разделение «зон ответственности» позволило обеспечить достаточно эффективное торможение транспортного средства в случае нарушения работоспособности одного из контуров. Посредством перераспределения функций между контурами компенсируется риск возникновения негативных последствий при отказе одного из элементов ТС.

Основополагающим принципом схемы функционирования тормозов является действие фрикционных (использующих принцип трения) механизмов. Подавляющее большинство «девяток» оснащалось тормозными механизмами двух типов: дисковыми (впереди) и барабанными (сзади).

Главные элементы системы

ТС автомобиля включает множество вспомогательных деталей, но главным элементом конструкции является ТЦ, который создает давление в трубах. Этот элемент сделан из поршня, двигающегося по идеально плоской поверхности. Резиновые кольца используются для того, чтобы уплотнить соединения между компонентами.

Структура ТС включает еще два основных элемента: механизм, выполняющий непосредственное торможение вращения колеса, и привод, передающий преобразованное усилие на торможение от водителя к тормозному механизму. Гидравлический привод ТС «девятки» мало отличается от элемента, установленного в большинстве классических моделей Волжского автозавода.

Стояночный тормоз (ручник), установленный на «девятке», имеет тросовый привод и основан на затормаживании задних колесных барабанов колодками посредством их раздвижения.

Схема тормозной системы

Схема системы тормозов ВАЗ 2109 не имеет сложных деталей, что упрощает ремонт и делает эту машину идеальной для начинающих автомобилистов.

Составные компоненты рабочей ТС автомобилей ВАЗ 2108, 2109, 21099.

  1. Механизм переднего левого колеса (суппорт).
  2. Шланг.
  3. Трубка.
  4. ГТЦ
  5. Механизм переднего правого колеса (суппорт).
  6. Шланг.
  7. Трубка.
  8. Бачок ГТЦ.
  9. Вакуумный усилитель (ВУ).
  10. Педаль.
  11. Трубка.
  12. Шланг.
  13. Механизм заднего правого колеса.
  14. Регулятор давления (РД) жидкости в механизмах задних колес.
  15. Рычаг РД.
  16. Механизм заднего левого колеса.
  17. Шланг.
  18. Трубка.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
