Особенности установки электромагнитного клапана на карбюратор Солекс

От того правильно или нет установлен электромагнитный клапан (ЭМК) в карбюратор Солекс или Озон напрямую зависит работа двигателя автомобиля на холостом ходу. Правильность установки проверяется так: на холостом ходу (двигатель прогрет до 80-90º), при полностью закрытых дроссельных заслонках и полностью открытой воздушной заслонке резко снимается провод с вывода электромагнитного клапана. Двигатель должен заглохнуть. Происходит следующее. При снятии провода клапан обесточивается, его игла выдвигается вперед и перекрывает топливный канал системы холостого хода. Топливо в двигатель не поступает, и он глохнет. Это в случае если клапан установлен правильно.

В противном случае — если двигатель не заглох, значит, топливо поступает в него либо в обход системы холостого хода (приоткрыты дроссельные заслонки, ускорительный насос не исправен, «перелив» и т.п.), либо электромагнитный клапан завернут не до конца и топливо идет в канал ХХ не только через калиброванное отверстие в топливном жиклере клапана, но и вокруг жиклера (в зазор между топливным жиклером и его посадочным гнездом в крышке карбюратора).

При этом обороты холостого хода двигателя не удастся подкорректировать винтом «качества», так как он при таком раскладе вообще не нужен, бензин ведь льется в обход него.

Особенности установки электромагнитного клапана в карбюратор Солекс

— Заворачиваем электромагнитный клапан в карбюратор рукой до упора. Надеваем на него провод.

— Запускаем двигатель. Возможно, он будет подтраивать и пытаться заглохнуть, но держать хоть какие-то обороты ХХ должен.

— При помощи рожкового ключа (на 13) начинаем заворачивать клапан в карбюратор.

Порядок заворачивания клапана такой: перемещаем ключ на сантиметр-два по часовой стрелке, снимаем наконечник провода с клапана. Двигатель заглох? Нет? Надеваем провод. Опять перемещаем ключ на сантиметр-два и снимаем провод. Не глохнет? Еще раз надеваем и поворачиваем ключ. Повторяем процедуру до тех пор, пока двигатель не начнет глохнуть. Все клапан установлен в карбюратор правильно.

Установка электромагнитного клапана в карбюратор Солекс

По ходу установки клапана обороты холостого хода должны автоматически выровняться и двигатель заработает устойчиво. При необходимости доводим их до нормы при помощи винтов «качества» и «количества».

Следует учитывать, что сильно затягивать ЭМК нельзя – можно повредить его посадочное гнездо в крышке или корпусе карбюратора, а так же топливный жиклер системы ХХ. Если после нескольких затяжек-снятий двигатель не глохнет необходимо прекратить работу и начинать искать, где топливо поступает в двигатель в обход системы холостого хода.

Примечания и дополнения

— Правильность установки клапана в карбюратор невозможна при его поломке или неисправности системы ЭПХХ (См. «Проверка и ремонт системы ЭПХХ Солекс».

— В ряде случаев, чтобы исключить влияние капризной системы ЭПХХ на электромагнитный клапан в нем обламывают наконечник запорной иглы. В таком случае возможно небольшое калильное зажигание и некоторый перерасход топлива.

Источник

Карбюратор

Внешний вид карбюратора

1 – блок подогрева зоны дроссельной заслонки; 2 – штуцер вентиляции картера двигателя; 3 – крышка ускорительного насоса; 4 – электромагнитный запорный клапан; 5 – крышка карбюратора; 6 – шпилька крепления воздушного фильтра; 7 – рычаг управления воздушной заслонкой; 8 – крышка пускового устройства; 9 – сектор рычага привода дроссельных заслонок;

10 – колодка провода датчика-винта ЭПХХ; 11 – регулировочный винт «количества» смеси холостого хода; 12 – крышка экономайзера; 13 – корпус карбюратора; 14 – штуцер подачи топлива; 15 – штуцер отвода топлива; 16 – регулировочный винт состава смеси холостого хода (по стрелке); 17 – штуцер для подачи разрежения к вакуумному регулятору зажигания.

Схема устройства и работы карбюратора

I – первая камера; II – вторая камера; 1 – рычаг привода ускорительного насоса; 2 – регулировочный винт; 3 – диафрагма пускового устройства; 4 – воздушный канал пускового устройства; 5 – электромагнитный запорный клапан; 6 – топливный жиклер холостого хода; 7 – главный воздушный жиклер первой камеры; 8 – воздушный жиклер холостого хода; 9 – воздушная заслонка; 10 – распылитель главной дозирующей системы первой камеры; 11 – распылители ускорительного насоса; 12 – распылитель главной дозирующей системы второй камеры; 13 – распылитель эконостата; 14 – главный воздушный жиклер второй камеры; 15 – воздушный жиклер переходной системы второй камеры; 16 – канал балансировки поплавковой камеры; 17 – поплавковая камера; 18 – игольчатый клапан; 19 – калиброванное отверстие перепуска топлива в бак; 20 – топливный фильтр карбюратора; 21 – штуцер подачи топлива; 22 – диафрагма экономайзера мощностных режимов; 23 – топливный жиклер экономайзера мощностных режимов; 24 – шариковый клапан экономайзера мощностных режимов; 25 – поплавок; 26 – топливный жиклер эконостата с трубкой; 27 – топливный жиклер переходной системы второй камеры с трубкой; 28 – эмульсионная трубка второй камеры; 29 – главный топливный жиклер второй камеры; 30 – выходные отверстия переходной системы второй камеры; 31, 33 – дроссельные заслонки; 32 – щель переходной системы первой камеры; 34 – выходное отверстие системы холостого хода; 35 – блок подогрева зоны дроссельной заслонки; 36 – регулировочный винт состава (винт «качества») смеси холостого хода; 37 – штуцер вентиляции картера двигателя; 38 – штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 – главный топливный жиклер первой камеры; 40 – эмульсионная трубка первой камеры; 41 – шариковый клапан ускорительного насоса; 42 – диафрагма ускорительного насоса.

Для приготовления топливно-воздушной смеси необходимого состава (в зависимости от режима двигателя) служит карбюратор. На двигателях -2108, -21081 и -21083 устанавливаются карбюраторы типа «Солекс» — эмульсионного типа, двухкамерные, с последовательным открытием дроссельных заслонок. Привод дроссельных заслонок — механический, тросовый. Карбюраторы имеют сбалансированную поплавковую камеру, систему отвода картерных газов, подогрев зоны дроссельной заслонки первой камеры, пусковое устройство с ручным управлением, электромагнитный запорный клапан холостого хода. Двигатель -21081 комплектуется карбюратором 21081-1107010, двигатель -2108 — карбюратором 2108-1107010, двигатель -21083 — карбюратором 21083-1107010. Эти карбюраторы конструктивно сходны и различаются только проходными сечениями жиклеров.

Уровень топлива в карбюраторе Солекс

Определенный уровень топлива в поплавковой камере и эмульсионных колодцах позволяет дозировать подачу бензина через главные дозирующие системы карбюратора (ГДС) в цилиндры двигателя на всех режимах его работы кроме холостого хода.

Уровень выше нормы — бензина поступает больше, он активней истекает через распылители диффузоров, топливная смесь переобогащается. Как следствие «заливает» свечи зажигания (они чернеют), нарушается процесс горения топлива в камерах сгорания (смесь не сгорает полностью и выбрасывается в выпускной тракт, где взрывается — стреляет в глушитель).

Уровень ниже нормы — бензина поступает меньше, топливная смесь обедняется. Двигатель глохнет или дергается при нажатии на педаль газа. Падает мощность и приемистость.

Чтобы определить соответствует ли уровень топлива в поплавковой камере карбюратора Солекс требуемому необходимо снять его верхнюю часть («крышку») и провести проверку положения поплавков.

Проверка уровня топлива в поплавковой камере карбюратора Солекс

Проверка уровня аналогична для всех модификаций карбюратора Солекс автомобилей ВАЗ 2108, 2109, 2109, Нива 21213, Москвич 2141 и пр.

Проще всего для проверки необходимо измерить расстояние от углов поплавков до картонной прокладки крышки карбюратора. Крышка при этом должна стоять на своих шпильках на горизонтальной поверхности. Это расстояние равняется 2 мм. Измерить его можно при помощи круглого щупа или сверла диаметром 2 мм. При таком расстоянии от поплавков до крышки уровень топлива в поплавковой камере будет находиться в нужных пределах и топливная смесь не будет переобогащаться или переобедняться.

Например, измерение уровня топлива на карбюраторе 21073 Солекс.

Если установлено, что уровень не соответствует норме, проводим его регулировку (см. статьи в нижнем информационном блоке «Еще статьи по уровню топлива Солекс»).

Примечания и дополнения

— Как вариант — измерение уровня топлива в поплавковой камере при помощи линейки. После пары минут работы двигателя на холостых оборотах снимаем крышку и измеряем линейкой расстояние от зеркала бензина до края поплавковой камеры. Должно быть 25-26 мм. Либо можно выставить поплавки при помощи специального специального шаблона.

— Неисправности в работе двигателя автомобиля вызванные нарушением уровня топлива в поплавковой камере карбюратора Солекс могут иметь другие причины. Например. неверно отрегулированный угол опережения зажигания. Угол ранний свечи забиваются нагаром от не сгоревшего топлива. Угол поздний — свечи белеют, двигатель глохнет как при низком уровне топлива.

Еще статьи по уровню топлива в карбюраторе Солекс

Классификация карбюраторов

Все карбюраторы можно различать по следующим признакам:

По направлению движения потока различают горизонтальные и вертикальные модели.
По регулировке отверстия распылителя и формированию разрежения разделяют: системы с постоянным разрежением; с постоянным сечением (серийные устройства); с золотниковым дросселированием — модели для мототехники, в них вместо дроссельной заслонки объем поступающей смеси регулирует шибер-золотник.
По числу смесительных камер выпускают одно- и многокамерные модели. «Сдвоенные» устройства используются в моторах с цилиндрами, которые находятся далеко друг от друга. В результате каждая половина осуществляет впрыск в свои цилиндры.

Настройка системы холостого хода карбюратора Солекс: 2 комментария

Да, это так, я полностью разделяю ваше мнение, но есть некоторые нюансы. Аудитория моего сайта лишь частично состоит из молодых людей без опыта (либо с опытом) эксплуатации автомобиля (в частности с карбюраторным двигателем). Есть довольно большая прослойка граждан, не имеющих средств на покупку более современно авто (Россия, Украина, Казахстан и др. страны СНГ) и ездящих на том, что есть. Для других ремонт таких машин — это хобби. Третьи — живущие в других странах (Европа, Америка, Австралия и пр.) и имеющие в качестве средства передвижения или тоже хобби наши ВАЗы. И.т.д. Всем им нужна информация по карбюраторам и сопутствующим системам. Так что не смотря на то, что карбюратор все дальше и дальше уходит в прошлое, он еще востребован (как ни странно больше всего читателей таких статей в Москве и Питере, где казалось бы инжектор уже давно победил).

Эх, автор… Вы опоздали с публикацией как минимум на 15 лет, до 1 июля 2006 года, когда Россия перешла на Е-3 и прекратила полностью выпуск карбюраторных автомобилей. А те крохи, что остались сейчас… чаще всего докатываются такими ничего не понимающими юнцами, что даже наличие Сети им только вредит. Ведь даже в ПТУ на эту профессию учили минимум 3 года, а после ещё под присмотром наставников человек долго набирался опыта. К тому же, даже восстановив карбюратор до почти заводского состояния, вряд ли мотор будет адекватен этому узлу. Ведь самому молодому такому мотору уже 15 лет, а это клиника. Где есть проблемы с газораспределением как минимум, да и с общей механикой не всё идеально. Поэтому, даже новый исправный карбюратор порадует разве что устойчивым холостым ходом (и то не факт), а поедет машина весьма посредственно, ибо изношенному мотору надо несколько больше топлива, чтобы хоть как то это напоминало динамичную езду.

Источник

Как отрегулировать обе дроссельные заслонки на ВАЗ 2108-ВАЗ 21099?

Регулировка дроссельной заслонки первой камеры:

1) В начале убедитесь в том что корпус воздушного фильтра снят. (Если он не снят, то воспользуйтесь статьей перейдя «»)

2) Затем рукой отодвиньте в сторонку силиконовый защитный колпачок (Указан красной стрелкой), и после чего с помощью гаечных ключей ослабьте затяжку контр-гайки. (Синяя стрелка)

Примечание!
Когда будете ослаблять контр-гайку, вторым ключом в это время придерживайте регулировочную гайку, на которую указывает зеленая стрелка!

3) Когда контр-гайка будет ослаблена, начните вращать гаечным ключом регулировочную гайку. Продолжайте её вращать до того, пока не добьетесь такого положения в котором дроссельные заслонки будут полностью открываться и закрываться.

Примечание!
Учтите для себя что, при заворачивании гайки под цифрой «1» дроссельная заслонка первой камеры у вас будет открываться. А при заворачивании гайки под номером «2» дроссельная заслонка у вас будет закрываться! (Обязательно прочтите пункт «» в конце этой статьи)

4) Когда все операции по регулировки будут закончены, натуго затяните контр-гайку, а так же установите на свое место корпус фильтра воспользовавшись для этого все той же статьей, в которой описывается «Замена корпуса».

Регулировка дроссельной заслонки второй камеры:

1) Сперва снимите с автомобиля карбюратор. (Как снять карбюратор, см. в статье «»)

2) Следом снимите с регулировочного винта пластмассовый колпачок, и после чего при помощи шлицевой отвертки повращайте его до тех пор, пока не добьетесь начального открытия самой заслонки в «0,05 мм».

Примечание!
Местонахождение регулировочного винта на фото, указано красной стрелкой!

Способ демонтажа винта качества

У карбюраторов «Солекс» нередко засоряется канал ХХ в самом корпусе, и чтобы его хорошо продуть, необходимо вынуть винт качества. Но этот винтик, как уже говорилось выше, имеет очень плотную посадку, и достать его нелегко. Существует несколько методов демонтажа детали, мы рассмотрим лишь один вариант.

Берем кусок старой антенны от любого радиоприемника, подбираем наружный диаметр так, чтобы трубка входила в канал корпуса карбюратора, обычно наружная толщина «съемника» равна около 4 мм. Отрезаем небольшой кусок, делаем на одном ее конце распил (где-то 1 см глубиной), по другому винту качества (запасному, или специально можно купить в магазине), проверяем, как плотно трубка насаживается на головку винтика.

Теперь можно откручивать винт и с помощью самодельного съемника доставать его из корпуса КУ.

Регулировка карбюраторов – процесс тонкий и требующий некоторой осторожности. Для того чтобы получить нужный результат, обычно проводится регулировка холостого хода. Итак, вот перед вами стандартный карбюратор для автомобиля ВАЗ 2109:

Итак, вот перед вами стандартный карбюратор для автомобиля ВАЗ 2109:

Здесь хорошо видны винты «количества» и «качества», которыми и калибруется карбюратор.

Тонкая регулировка не делается на включённом двигателе

Это важно — не забывайте. Что требуется сделать:

Прогреваем двигатель и глушим его.
Берём винт качества смеси. Для начала нужно закрутить его до предела. Затем – открутить на четыре, или пять оборотов. В итоге мы получаем полностью обогащённую смесь.
Далее делаем с винтом количества то же самое, но выкрутить его следует на три оборота.
Предварительно прогретый двигатель теперь можно запустить.
При помощи винта количества нужно отрегулировать обороты холостого хода. Предельная отметка – 800 оборотов в минуту.
Теперь, медленно, закручиваем винт качества смеси. Важный момент — газораспределительный механизм, зажигание и сам карбюратор должны быть исправны!
Регулируем обороты далее. Сперва они немного возрастут. Затем станут менее устойчивы. Когда вы продолжите закручивать винт, они уменьшатся. Как только вы заметите, что обороты неустойчивы, можно на пол-оборота выкрутить винт.
Далее проводим коррекцию оборотов винтом количества. Не забудьте проверить количество оборотов при повышенных нагрузках – включённой печи, например. Зимой же и вовсе с обычных 850 оборотов, следует поднимать до 1000.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

малый уровень компрессии в одном из цилиндров;
сбилась регулировка системы зажигания;
неисправна одна или несколько свечей зажигания;
требуется замена высоковольтных проводов.

Настройка карбюратора от восьмерки на ваз 2107

После тог, как Солекс-21083 окончательно установлен и закончены инженерные работы, необходимо настроить карбюратор. Регулировка происходит на прогретом моторе. Понадобится шлицевая отвёртка.

Последовательность настройки следующая:

необходимо выкручивать винт качества смеси, пока мотор не увеличит об/мин до 1200;
переходим к винту количества (с пластиковой рукояткой) и с помощью его вращения снижаем обороты к/в до 1000 в минуту;
возвращаемся к винту качества и потихоньку заворачиваем его, пока стрелка тахометра не окажется на отметке 850-900 об/мин.

После этого, можно сделать небольшой тест-драйв на модернизированной «семёрке». Затем выкрутить свечи и проверить нагар на электродах. Если он чёрный, то убавить качество топлива ½ оборота. Если белый, то наоборот добавить.

Как работает карбюратор?

Принцип действия карбюратора предельно прост. Он качает воздух из атмосферы и, смешивая его с бензином, подает в камеру сгорания. Из школьного курса известно, что горение возможно только при наличии кислорода. Для очистки воздуха, попадающего в камеру сгорания, применяется специальный воздушный фильтр. Закачка воздуха обеспечивается на всем протяжении работы двигателя. Подача бензина в карбюратор осуществляется при помощи бензинового насоса, приводимого в действие с помощью коленчатого или распределительного вала двигателя посредством системы шестерней.

Управление числом оборотов коленчатого вала осуществляется при помощи привода акселератора. Он устанавливается на карбюраторе и имеет соединение с педалью газу, выходящей в салон. Привод открывает или закрывает заслонку, которая увеличивает или уменьшает подачу топлива в карбюратор.

Простыми словами, карбюратор является смесителем, который подает воздух, смешанный с бензином в камеру сгорания двигателя.

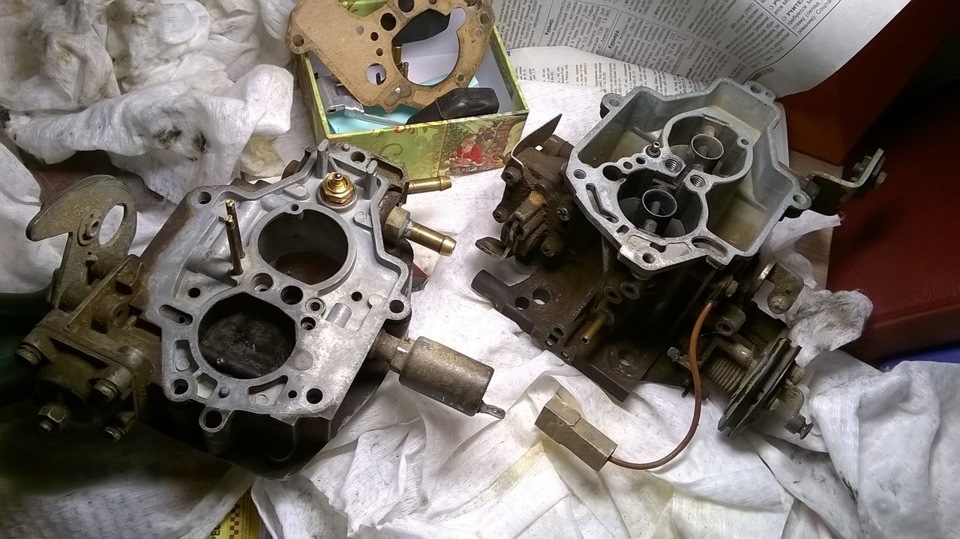

Ремонт карбюратора Солекс

При выходе из строя карбюратора нормальная работа двигателя внутреннего сгорания будет невозможной. Для восстановления работоспособности можно обратиться к специалистам или устранить неисправность самостоятельно.

Чистка каналов и жиклеров карбюратора Солекс

При длительной эксплуатации топливный и воздушный фильтрующий элемент засоряются. Это приводит к попаданию крупных частиц в карбюратор. Они образовывают засоры в каналах и жиклерах. Существует 3 варианта очистки:

Без разборки. Демонтируют корпус воздушного фильтра. После этого запускают двигатель и распыляют в рабочие камеры и на воздушные жиклеры очищающий аэрозоль. Способ помогает при небольших засорах.
С частичной разборкой. Метод подразумевает демонтаж верхней крышки и экономайзера принудительного холостого хода. После обрабатывают очистителем жиклеры. Для удаления мелких частиц продувают жиклеры сжатым воздухом.
С полной разборкой. Карбюратор демонтируют с посадочного места. Выкручивают жиклеры и обрабатывают их очистителем или ацетоном. Каналы продувают воздухом под давлением.

Регулировки на карбюраторы типа «SOLEX»

После ремонта может потребоваться регулировка карбюратора Солекс. Без применения специализированного оборудования можно самостоятельно отрегулировать:

уровень топлива в поплавковой камере;
степень открытия воздушной заслонки при запуске;
количество оборотов холостого хода.

Чтобы установить нормальный уровень в поплавковой камере, необходимо:

Открутить винты крепления верхней крышки.
Топливным насосом накачать бензин в карбюратор.
Демонтировать крышку и определить, соответствует ли уровень норме. На внутренней поверхности поплавковой камеры есть метки, указывающие нормальный уровень.
Установить требуемый уровень путем сгибания язычка поплавка.

После проведения регулировки уровень бензина в поплавковой камере будет соответствовать норме. Сборку осуществляют в обратной последовательности.

Настройка степени открытия воздушной заслонки при запуске силового агрегата осуществляется винтом. Для регулировки, вытянув трос управления подсосом до упора, выставляют требуемую степень открытия.

Регулировка оборотов коленчатого вала на холостом ходу предусматривает использование тахометра. Если он отсутствует на транспортном средстве, потребуется подключить его дополнительно.

Перед регулировкой силовую установку прогревают до рабочей температуры и создают максимальную нагрузку на генератор. Для этого включают максимальное количество потребителей – вентилятор отопителя, наружное и внутреннее освещение и т. д. Винтами качества и количества топлива устанавливают число вращения коленчатого вала в диапазоне 800 об/мин.

Тарировочные данные соотношения больших диффузоров и жиклеров (завода изготовителя)

Карбюратор Солекс имеет несколько модификаций. Для поддержания динамических показателей транспортного средства в норме необходимо правильное соотношение размеров диффузоров и жиклеров. Производитель карбюратора Солекс установил тарировочные данные для получения оптимальной топливовоздушной смеси. Они указаны на рисунке ниже.

Замена прокладок и рабочих элементов карбюратора

При длительной эксплуатации уплотнения и рабочие элементы изнашиваются. Это требует их замены. Периодически необходимо менять жиклеры главной дозирующей системы. Попадание мельчайших абразивных частиц вместе с бензином постепенно увеличивает внутренний диаметр жиклера. Это приводит к увеличению расхода топлива.

Карбюратор Солекс разбирают, осматривают поверхности деталей на предмет повреждений. Вышедшие из строя комплектующие заменяют новыми. При сборке устанавливают новые эластичные мембраны и уплотнительные прокладки.

Устройство карбюратора Солекс 21083

Характерной особенностью карбюратора 21083, связанной с его назначением для поперечного расположения двигателя, стала двухсекционная камера с двумя поплавками, позволяющая стабилизировать состав смеси при разгонах, торможениях и резких поворотах с переменными ускорениями.

Поплавковая камера

Оба поплавка связаны между собой общим кронштейном, надавливающим при всплытии на шариковый подпружиненный клапан подачи бензина от топливного насоса. Таким образом уровень топлива, являющийся базовой величиной для многих настроек, поддерживается постоянным. Небольшие колебания не сильно влияют на работу и учтены при калибровках.

Надпоплавковое пространство сбалансировано, то есть в нём поддерживается давление уже после воздушного фильтра, чтобы его переходное сопротивление не влияло на настройки.

Система холостого хода

Холостой ход обеспечивается менее сложным способом, чем в Озоне, здесь нет полностью автономной системы. Бензин поступает из эмульсионного канала главной дозирующей системы первой камеры, после чего смешивается с воздухом от воздушного жиклёра холостого хода, и образовавшаяся смесь подсасывается через отверстие под дросселем первой камеры.

В системе также присутствует электрический клапан принудительного холостого ходя, перекрывающий топливо во время торможения двигателем и переходное отверстие переменного сечения в стенке рядом с краем дроссельной заслонки.

Главная дозирующая система

Состоит из двух главных топливных жиклёров, двух воздушных и эмульсионных трубок, по одному комплекту на каждую камеру. Смесь образуется в малых диффузорах, установленных внутри воздушного потока через большие диффузоры первой и второй камер.

Потоки подключаются последовательно по мере роста нагрузки, путём поочерёдного открытия обеих дроссельных заслонок.

Качественный состав смеси определяется соотношением сечений жиклёров и уровнем топлива в поплавковой камере. Количество соответствует скорости потока и разрежению в диффузорах.

Ускорительный насос

Для обогащения смеси в момент резкого открытия дросселей из-за инерционных эффектов приходится применять дополнительный ускоряющий насос. Это диафрагма, приводимая через шток от кулачка на приводе дросселей, впрыскивающая бензин через распылители в обе камеры.

Когда вторая камера ещё закрыта, чтобы избежать накопления там бензина от ускорителя дроссель установлен с небольшим зазором относительно стенок, через который и уходит добавочный бензин.

Экономайзер

При достаточно большой нагрузке дроссель первой камеры открывается полностью, разрежение под ним падает, и это изменение давление используется для дополнительного обогащения смеси.

Делает это подпружиненная диафрагма экономайзера мощностных режимов, открывая дополнительный канал поступления топлива к распылителю первой камеры. При малых нагрузках разрежение отводит диафрагму от шарикового клапана и не даёт обогащать смесь.

Эконостат

Самая простая система карбюратора, работающая при больших нагрузках, полном открытии обеих заслонок и максимальных частотах вращения коленчатого вала.

Состоит из распылителя и единственного топливного жиклёра, забирающего бензин из поплавковой камеры. Начинает подсасывать дополнительное топливо при большом потоке воздуха, создающем необходимое разрежение в зоне распылителя.
