Проверка датчика холла ваз 2108 мультиметром

Признаки поломки

Если ДХ выйдет из строя, автомобиль сам вам сообщит о наличии неисправности. Для определения неполадок с ДХ существуют определенные признаки, идущие от двигателя:

Вы попросту не можете завести двигатель;
Возникают перебои в работе силового агрегата — плавный ход становится уже не таким плавным, появляются рывки;
Холостой ход нарушен или отсутствует полностью;
Двигатель может неожиданно выключиться, заглохнуть;
Заметно теряется мощность мотора.

Прежде чем бежать к подкапотному пространству и менять датчик Холла, для начала нужно убедиться, что причина всех бед с двигателем заключается именно в нем. Все же признаки косвенные, и они могут быть вызваны нарушением работоспособности других элементов вашего автомобиля.

Место установки

Проверка состояния

Есть несколько основных способов, которые применяются сегодня для проверки текущего состояния датчика Холла. Познакомимся детальнее с каждым из них, а вы для себя решите, какой будете применять при очередной проверке ДХ на своем ВАЗ 2109.

https://youtube.com/watch?v=loxwayrjpVM

Способ проверки	Ваши действия
Замена старого устройства новым	Это самый простой способ, который потребует от вас наличия под рукой запасного датчика Холла, в работоспособности которого вы уверены. Просто извлеките старый датчик, вставьте на его место новый и попробуйте завести автомобиль. Если все заработало, вы нашли причину. Если же нет, придется искать источник проблем в других система
Проверка напряжения на выходе	Для этого метода вам потребуется тестер, подключенный к выходу устройства. Если датчик Холла будет исправен, тестер покажет значения в пределах 0,4-11 Вольт. Если же данные не соответствуют установленным нормам, ДХ придется заменить
Имитация работы устройства	Популярный метод, в рамках которого вы обманываете собственный автомобиль, имитируя работу датчика Холла. Вам необходимо извлечь штекерную колодку, включить зажигание и соединить между собой 3 и 6 выходы. Если начнет проскакивать искра, будьте уверены, ваш датчик вышел из строя
Проверка без дополнительных приборов	Здесь вам тестер или вольтметр не потребуется. Сначала подключите вывод с катушки к свече зажигания, а резьбу свечи подключить на массу. Снимите каретку с датчиком и присоедините разъем. Теперь можно включать зажигание. С помощью отвертки проведите инструментом возле устройства — датчика Холла. Если на свече появится искра, это говорит об исправности ДХ. Если же нет, вывод очевиден.

Проверка устройства

Обнаружив, что ДХ неисправен, вам следует обязательно заменить устройство. Затягивать с этим мероприятием не рекомендуем.

https://youtube.com/watch?v=paXv7wpXmtc

Признаки поломки

Вы попросту не можете завести двигатель;
Возникают перебои в работе силового агрегата — плавный ход становится уже не таким плавным, появляются рывки;
Холостой ход нарушен или отсутствует полностью;
Двигатель может неожиданно выключиться, заглохнуть;
Заметно теряется мощность мотора.

Место установки

Проверка состояния

Способ проверки

Ваши действия

Замена старого устройства новым

Это самый простой способ, который потребует от вас наличия под рукой запасного датчика Холла, в работоспособности которого вы уверены. Просто извлеките старый датчик, вставьте на его место новый и попробуйте завести автомобиль. Если все заработало, вы нашли причину. Если же нет, придется искать источник проблем в других система

Проверка напряжения на выходе

Для этого метода вам потребуется тестер, подключенный к выходу устройства. Если датчик Холла будет исправен, тестер покажет значения в пределах 0,4-11 Вольт. Если же данные не соответствуют установленным нормам, ДХ придется заменить

Имитация работы устройства

Популярный метод, в рамках которого вы обманываете собственный автомобиль, имитируя работу датчика Холла. Вам необходимо извлечь штекерную колодку, включить зажигание и соединить между собой 3 и 6 выходы. Если начнет проскакивать искра, будьте уверены, ваш датчик вышел из строя

Проверка без дополнительных приборов

Здесь вам тестер или вольтметр не потребуется. Сначала подключите вывод с катушки к свече зажигания, а резьбу свечи подключить на массу. Снимите каретку с датчиком и присоедините разъем. Теперь можно включать зажигание. С помощью отвертки проведите инструментом возле устройства — датчика Холла. Если на свече появится искра, это говорит об исправности ДХ. Если же нет, вывод очевиден.

Проверка устройства

Ничего особо сложного в замене ДХ на отечественной девятке нет. Потому за работу вполне можно браться своими руками даже начинающему водителю.

Отключите минусовую клемму от аккумулятора.
Отключите бронепровода от трамблера, отключите шланг от вакуум-корректора.
Далее извлекайте газовый трос и пока убирайте его в сторону, дабы не мешал процессу.
Открутите крепеж кронштейна, который удерживает провода. Кронштейн снимите со шпильки и отодвиньте. Иначе он будет вам мешать.
На корпусе привода вспомогательных узлов и трамблере обязательно нанесите прямую линию. Эта места позволит во время обратной сборки не нарушить момент зажигания.
Отключите питающую колодку с проводами.
Извлеките из картера сцепления заглушки и проверните отверткой маховик таким образом, чтобы установить поршень первого цилиндра в положении верхней мертвой точки.
Чтобы снять трамблер, вам необходимо открутить еще две крепежные гайки, удерживающие устройство.
Снимите крышку с трамблера, снимите бегунок и потяните его вверх. Только немного.
Снимите крышку пылезащиты.
Откручивайте теперь болт крепления, чтобы извлечь штекер.
Нужно еще открутить болты, которые держат пластину нашего искомого датчика.
Демонтируйте болты крепления вакуум-корректора, снимите стопорные кольца, корректор и тягу.
Чтобы достать провода, вам потребуется разжать имеющийся там зажим.
Снимите крепежную пластину, открутите крепежные болты, что позволит вам наконец-то снять вышедший из строя датчик Холла.
Необходимо теперь установить новый датчик и собрать узел, действуя в обратной последовательности.

Важно не сбить настройки зажигания

Не забудьте после завершения работ обязательно проверить, правильно ли работает ваш карбюраторный ВАЗ 2109, не нарушили ли вы момент зажигания.

Основная сложность процесса замены ДХ заключается в необходимости добраться до датчика, а также существующие риски нарушения правильной работы карбюратора. Но если действовать аккуратно и строго согласно инструкции, проблем удастся избежать.

Признаки поломки

Вы попросту не можете завести двигатель;
Возникают перебои в работе силового агрегата — плавный ход становится уже не таким плавным, появляются рывки;
Холостой ход нарушен или отсутствует полностью;
Двигатель может неожиданно выключиться, заглохнуть;
Заметно теряется мощность мотора.

Место установки

Проверка состояния

Способ проверки

Ваши действия

Замена старого устройства новым

Проверка напряжения на выходе

Имитация работы устройства

Проверка без дополнительных приборов

Проверка устройства

Отключите минусовую клемму от аккумулятора.
Отключите бронепровода от трамблера, отключите шланг от вакуум-корректора.
Далее извлекайте газовый трос и пока убирайте его в сторону, дабы не мешал процессу.
Открутите крепеж кронштейна, который удерживает провода. Кронштейн снимите со шпильки и отодвиньте. Иначе он будет вам мешать.
На корпусе привода вспомогательных узлов и трамблере обязательно нанесите прямую линию. Эта места позволит во время обратной сборки не нарушить момент зажигания.
Отключите питающую колодку с проводами.
Извлеките из картера сцепления заглушки и проверните отверткой маховик таким образом, чтобы установить поршень первого цилиндра в положении верхней мертвой точки.
Чтобы снять трамблер, вам необходимо открутить еще две крепежные гайки, удерживающие устройство.
Снимите крышку с трамблера, снимите бегунок и потяните его вверх. Только немного.
Снимите крышку пылезащиты.
Откручивайте теперь болт крепления, чтобы извлечь штекер.
Нужно еще открутить болты, которые держат пластину нашего искомого датчика.
Демонтируйте болты крепления вакуум-корректора, снимите стопорные кольца, корректор и тягу.
Чтобы достать провода, вам потребуется разжать имеющийся там зажим.
Снимите крепежную пластину, открутите крепежные болты, что позволит вам наконец-то снять вышедший из строя датчик Холла.
Необходимо теперь установить новый датчик и собрать узел, действуя в обратной последовательности.

Замена датчика Холла

Замена датчика Холла ВАЗ 2109

Рассмотрим процесс замены датчика Холла на автомобиле ВАЗ 2109. Эта процедура несложна, и не вызывает затруднений даже у начинающих автолюбителей. Ее алгоритм следующий:

Первым делом нужно снять трамблер с машины.
После этого демонтируется крышка трамблера. Далее необходимо совместить метки механизма газораспределения и метку коленвала.
Потом производится демонтаж крепежных элементов при помощи гаечного ключа. При этом не забываем пометить и запомнить расположение трамблера.
Если в корпусе имеются фиксаторы или стопоры, их также нужно демонтировать.
На следующем этапе достают вал из трамблера.
Далее отсоединяют клеммы датчика Холла, а также откручивают монтажные болты.
Через образовавшуюся щель датчик вынимают.
Монтаж нового датчика Холла выполняется в обратном порядке.

Способы диагностики работоспособности

При обнаружении некорректной работы датчиков Холла необходимо прозвонить цепи тестовым прибором. Проверка позволяет убедиться в неисправности сенсора или обнаружить другие поломки. Датчики систем зажигания проверяют путем замыкания контактов колодки или имитацией движения распределительного диска через рабочий зазор сенсора.

… о диагностике датчика

В лабораторных условиях применяют осциллографы, позволяющие снять точный рабочий график датчика на базе принципа Холла. Также используют приборы на базе контроллеров Arduino.

Проверка мультиметром

Для тестирования необходимо взять цифровой прибор и переключить устройство в режим замера постоянного напряжения. Затем следует выполнить подключение щупов к сигнальным контактам и включить датчик (например, прокрутить коленчатый вал мотора стартером). Нужные пины в разъеме определяют опытным путем или по схеме. Исправный сенсор подает импульсы напряжением от 0,4 до 11 В. Поломанный датчик не срабатывает при прокручивании индикаторного кольца. Напряжение между корпусом датчика и кузовом автомобиля должно равняться 0 В.

Для проверки индуктивных датчиков с 2 проводами необходимо выставить тестовый прибор в режим определения переменного напряжения. После включения зажигания следует проверить показания мультиметра (прокручивать вал мотора стартером не требуется). Для теста первый щуп прибора прикладывают к кузову, а второй – к контактам в колодке датчика. На исправном сенсоре вольтметр покажет напряжение на каждом выводе. Если сигнал отсутствует хотя бы на 1 пине, то датчик неисправен.

Альтернативный метод проверки 2-контактного сенсора предусматривает тестирование на работающем двигателе. Необходимо аккуратно установить щуп в разъеме датчика, а второй приложить к болту на кузове машины. Прибор должен показывать плавающее значение напряжения (в диапазоне от 0 до 5 В, значение зависит от модификации сенсора). При отсутствии сигнала датчик неисправен.

Мультиметр тестирует датчик холла в режиме замера напряжения.

Создание имитации

Методика подходит только для проверки трамблеров. Для тестирования необходимо отсоединить штекер проводки и замкнуть контакты куском провода, предварительно изучив распиновку колодки.

… о способе диагностики

При включенном зажигании должна появляться искра, по которой автомеханик узнает о необходимости замены датчика Холла.

Можно протестировать устройство другим способом:

Снять крышку с трамблера и уложить металлический наконечник рядом с элементом кузова (например, любой шпилькой на двигателе).
Включить систему зажигания и провести стальной пластиной через воздушный зазор датчика, имитируя работу распределителя. Толщина элемента будет влиять на показания, поэтому требуется подобрать планку, соответствующую по габаритам штатному диску. Если датчик исправен, то между контактом и болтом будет проскакивать искра.

Замена рабочим датчиком

Если в автомобиле или гараже имеется запасной датчик, то замена элемента позволяет быстро уточнить состояние старого сенсора. Для выполнения работ понадобится разобрать узел (например, распределитель зажигания) либо отвернуть крепежные болты или винты. Допускается устанавливать только совместимый датчик, при использовании детали другой модели сигнал будет ошибочным из-за неправильного зазора между магнитом и микросхемой.

Замена рабочим датчиком позволяет уточнить состояние сенсора.

Проверка сопротивления

Для проведения тестирования понадобится самодельный прибор, состоящий из последовательно соединенных светодиода и резистора сопротивлением 1–1,5 кОм. Для удобства использования к ножке сопротивления и выводу индикатора следует припаять отрезки медного многожильного провода. В качестве источника питания используют АКБ автомобиля напряжением 12 В.

Инструкция:

Открыть крышку трамблера и снять колодку с датчика.
При включенном зажигании проверить наличие напряжения в цепи питания. Замер выполняют вольтметром, подключенным к точкам 1 и 3 на сенсоре. При исправной проводке прибор покажет 11,5–12 В.
Подсоединить тестовый прибор для определения полярности. Светодиод устроен таким образом, что свечение возникает только при корректной коммутации.
Подключить вывод от клеммы № 2 в соответствии со схемой, а затем прокрутить силовой агрегат стартером. При исправном датчике лампа будет мигать с частотой, соответствующей интенсивности вращения задающего диска. Если индикатор не загорается или включается через раз, то датчик считается неисправным и требует замены.

Принцип работы датчика Холла

Прибор устанавливается на автомобилях с бесконтактной схемой зажигания и служит для контроля положения распредвала. Он имеет три клеммы: питание, “масса” и выход. Работает этот элемент благодаря эффекту Холла, благодаря чему он и получил свое название.

Напряжение на выходе датчика изменяется в зависимости от изменений магнитного поля. Пластина с прорезями, установленная на валу трамблера ВАЗ 2107, входит в пространство контроллера датчика. Во время вращения двигателя прорези постоянно сменяются цельным металлом и магнит, установленный в контроллере, реагирует на изменение магнитного поля, вырабатывая импульсы напряжения. При поступлении импульсов коммутатор выдает напряжение на катушку, которая повышает напряжение и подает его на свечи.

Признаки неисправности датчика Холла ВАЗ 2107

Если датчик Холла ВАЗ 2107 (карбюратор или инжектор) начинает сбоить, это проявляется в следующем:

двигатель не заводится;
двигатель неустойчиво работает;
ощущаются рывки при движении;
двигатель внезапно глохнет.

Проблема в том, что подобные проявления возникают и при исправности других элементов системы подачи топлива и зажигания. Поэтому прежде чем менять датчик, необходимо убедиться что проблема именно в нем.

Где находится датчик Холла ВАЗ 2107 (инжектор и карбюратор)

Датчик закреплен под крышкой трамблера. Чтобы получить к нему доступ, необходимо отщелкнуть две защелки и снять крышку.

Как проверить датчик

Устройство можно проверить тремя способами:

заменить датчик заведомо исправным (способ хорош, если такая деталь уже имеется в наличии);
проверить, соответствует ли напряжение на выходе датчика номинальной величине 0,4-11 вольт (для этого необходим тестер);
сымитировать работу датчика, соединяя при включенном зажигании контакты 3 и 6 штекера, идущего к датчику (если искра возникает, то датчик нуждается в замене).

Что необходимо для замены

Чтобы поменять датчик Холла, понадобятся:

плоская отвертка;
плоскогубцы с удлиненными губками;
новый датчик Холла.

Как проверить датчик Холла

Простой способ проверки датчика положения распредвала (Холла) показан на следующем видео.

Существует несколько способов, позволяющих проверить исправность датчика Холла. Каждый автомобилист может выбрать для себя наиболее подходящий вариант:

Взять для проверки рабочий датчик у соседа или на автомобильной разборке и установить его вместо «родного». Если проблемы двигателя исчезнут, значит, придется покупать новую деталь.
При помощи тестера можно измерить напряжение на выходе датчика. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В.
Можно создать имитацию датчика Холла. Для этого с трамблера снимают трехштекерную колодку. Затем включают зажигание и отрезком провода соединяют выходы 3 и 6 коммутатора. Появление искры свидетельствует о выходе датчика из строя.

Если в результате проверки обнаружится, что датчик Холла неисправен, тогда его необходимо заменить на новый.

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота).
Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.

Внешний вид цифрового датчика Холла Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.

Как проверить датчик Холла

Существует несколько методов проверки. Вкратце они выполняются так:

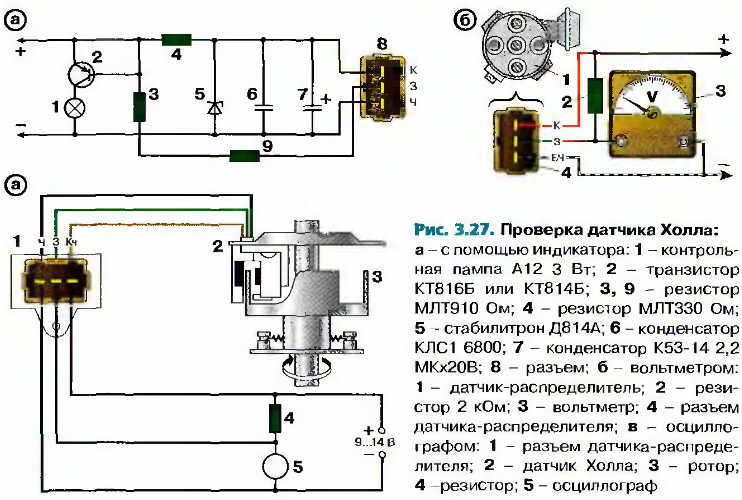

Проверка исправности датчика холла (схема)

Создание имитации наличия датчика Холла. Такой метод проверки самый быстрый и подойдет если питание на узлах системы зажигания есть, но искры нет. Для этой цели с трамблера снимают трехштекерную колодку. Далее необходимо включить зажигание автомобиля, и соединить (замкнуть кусочком провода) выходы 3 и 2 (минусовой пин и контакт сигнала). Если в процессе на центральном проводе катушки зажигания появится искра — значит, датчик вышел из строя. Заметьте что, дабы выявить искрообразование, нужно держать высоковольтный провод у массы.
Проверка датчика Холла мультиметром, самый распространенный метод. При такой проверке используют мультиметр (тестер). Для этого лишь достаточно измерить напряжение на выходе датчика. Если он исправен, то напряжение должно находиться в пределах 0,4. 11 В.
Замена неисправного устройства на заведомо рабочее. Его можно взять у знакомых, имеющих машину с таким же датчиком. Если после замены беспокоящие вас проблемы исчезнут, придется покупать и менять датчик Холла на новый.

Проверка датчика Холла

Датчик Холла, проверка при помощи мультиметра.

Еще один распространенный метод заключается в проверке наличия сопротивления на датчике. Для этого необходимо сделать несложный прибор, состоящий из резистора сопротивлением 1 кОм, светодиода и гибких проводов. К ножке светодиода припаивается сопротивление, а к нему два провода такой длины, которая удобна для работы (не короткие).

Потом снимают крышку распределителя, отсоединяют трамблер и штекерную коробку. Далее проверяют исправность электрической цепи. Для этого электронный мультиметр (вольтметр) подключается к 1 и 3 клемме, после чего включается зажигание автомобиля. При нормальных условиях, полученное на экране измерительного прибора значение, должно находится в пределах 10. 12 В.

Далее аналогично подсоединяем на те же клеммы сконструированное устройство. Если вы угадали с полярностью — светодиод загорается. В противном случае необходимо поменять местами провода. Дальнейшая процедура заключается в следующем:

провод, подсоединенный к первой клемме, не трогаем;
конец с третьей клеммы перекидываем на свободную вторую;
проворачиваем распределительный вал (вручную или с помощью стартера).

Если в процессе поворота вала светодиод моргает, значит, все в порядке, и датчик Холла не нуждается в замене.

Стоит отметить, что процесс проверки датчика Холла на ВАЗ 2109, Ауди 80, Фольксваген Пассат Б3 и других машинах проводится по одинаковой схеме. Разница состоит лишь в расположении отдельных частей под капотом автомобиля.

Самостоятельная проверка и замена датчика Холла на ВАЗ 2106

Датчик Холла является одним из основных элементов бесконтактной системы зажигания двигателя ВАЗ 2106. И это устройство, как и все остальные в отечественных авто, имеет свойство периодически ломаться. Поэтому мы расскажем вам о том, как понять что сломался датчик Холла ВАЗ 2106, как его проверить и как происходит замена устройства.

Тюнингованный автомобиль ВАЗ 2106

Проблемы в функционировании датчика Холла на автомобиле ВАз 2106 могут проявляться по-разному. Иногда даже опытный специалист не сможет обнаружить поломку. Поэтому мы рассмотрим основные симптомы, которые могут свидетельствовать о неисправности данного элемента:

двигатель стал плохо заводиться или вовсе не заводится;
машина плохо работает на нейтральной скорости: периодически могут проявляться рывки, автомобиль глохнет;
в случае, когда машина набирает обороты, двигатель может подергаться и заглохнуть;
мотор периодически глохнет во время езды.

Если один из этих симптомов характерен для вашего авто, то это, разумеется, может свидетельствовать и о других неисправностях. Однако, в первую очередь необходимо проверить именно датчик Холла ВАЗ 2106.

Как проверить?

Есть несколько методов, которые помогут определить работоспособность датчика Холла на вашем авто. Рассмотрим эти способы подробнее:

Наиболее простым методом является диагностика работы двигателя ВАЗ 2106 с новым, заведомо рабочим датчиком Холла. Если таковой у вас имеется, то установите его на место старого и попробуйте эксплуатировать авто. В том случае, если проблема исчезла, то ответ очевиден.
Попробуйте проверить наличие искры в двигателе. Это делается при включении зажигания. Для этого необходимо демонтировать колодку, установленную на трамблере, которая называется распределителем. Теперь включите зажигание. После этого вам потребуется взять небольшой кусочек провода и соединить его концы с третьим и шестым выходами коммутатора. В том случае, если во время подключения провода появилась искра, то это означает, что датчик Холла ВАЗ 2106 вышел из строя и необходима его замена.
Также проверку работоспособности можно осуществить при помощи вольтметра. Вам необходимо подключить устройство к выходу датчика. Если механизм Холла рабочий, то вольтметр будет на него реагировать. При этом стрелка устройства будет колебаться от 0.4 В до 3 В.

Новый механизм для ВАЗ 2106

Процесс замены

Итак, если вы столкнулись с неполадками в работе механизма, то вам потребуется осуществить его замену. Это не так сложно. Что же для этого понадобится?

Готовим инструменты

Заранее подготовьте:

ключ гаечный на «13»;
отвертку;
плоскогубцы;
молоток.

Гаечный ключ на 13 3. Длинная отвертка Плоскогубцы Строительный молоток для выполнения работ

Поэтапная замена

Для начала заглушите двигатель и откройте капот авто. От вакуумного корректора необходимо отключить подводящий патрубок.
После этого следует отщелкнуть крышечку распределителя зажигания и демонтировать ее.
Затем вам потребуется отсоединить разъем устройства, которое нужно заменить. Используя гаечный ключ на «13» далее нужно открутить гайку, которая крепит пластинку держателя.
Теперь демонтируйте распределитель.
Используя молоток, из распределителя зажигания следует выбить пружинный винт муфты.
Затем при помощи отвертку выкрутите саморезы, которые крепят вакуумный корректор. Корректор нужно вытащить. Так вы получаете доступ к датчику Холла вашего двигателя. Той же отверткой открутите винты, которые его крепят и демонтируйте механизм.
Замените устройство на новое. Всю последующую сборку следует осуществлять в обратном порядке. После замены совершите контрольную поездку чтобы быть уверенным в том, что устройство работает нормально.

1. Отключите патрубок, подводящий к вакуумному корректору 2. Осуществите демонтаж крышки распределителя 3. Используя ключ на 13 открутите гаечку пластинки 4. Теперь можно демонтировать непосредственно распределитель 5. Отверткой открутите штифты вакуумного корректора 6. Затем демонтируйте сам механизм и поменяйте его на новый В целом процедура не особо сложная, но, как и в любом другом деле, здесь есть свои нюансы

К примеру, выбивать пружинный винт муфты следует с силой, но осторожно. Деформация деталей впоследствии приведет к более печальным результатам. AvtoZam.com

AvtoZam.com

Что это такое

Датчиком Холла называют контроллер, который находится в трамблере и является одним из его ключевых компонентов. Трамблер, в свою очередь, это прерыватель-распределитель.

Располагается датчик Холла (ДХ) непосредственно около трамблерного вала, где крепится специальная пластина магнитопроводящего типа. Внешне она напоминает корону. В этой пластине предусмотрено точно такое же количество прорезей, как число цилиндров в конкретной силовой установке. Потому если у вас машина с 6 цилиндрами, то и прорезей будет ровно 6 единиц. Непосредственно внутри контроллера предусматривается установка постоянного магнита.

Теперь что касается принципа действия. Если немного разбираться в этом вопросе, ничего сложного вы здесь не увидите.

При вращении вала металлические лопасти проходят поочередно через прорези в рассматриваемом контроллере, то есть в ДХ. В результате вращения происходит выработка импульсного напряжения.

Это напряжение, за счет наличия коммутатора, попадает непосредственно на катушку системы зажигания. Здесь происходит процесс преобразования в высокое напряжение. В результате оно оказывается на свечах зажигания. В конструкции ДХ предусмотрено использование сразу 3 различных клемм. Первая служит для соединения с массой, а вторая получает плюс, принимая напряжение номиналом около 6 В. Еще есть третья клемма, с которой уходит импульсный сигнал к коммутатору после преобразования.

Примерно так можно описать принцип работы рассматриваемого датчика.

Симптомы неисправностей

Признаки неполадок, связанные с этим датчиком, могут проявляться по-разному. Порой даже опытные автомастера не могут с первого раза понять, почему двигатель работает с перебоями.

ДХ устанавливаются на целый ряд автомобилей:

на Ниве от АвтоВАЗа;
ВАЗ 2109 (карбюратор и инжектор);
Фольксваген Пассат Б3;
Ауди 80;
Мазда 626;
Фольксваген Гольф 3 поколения;
Мазда 323;
ВАЗ 21099;
Фольксваген Бора;
Шевроле Нива;
Опель Кадет и пр.

Прежде чем проверять устройство, должен появиться соответствующий повод заподозрить в неполадках именно датчик Холла.

Машина обычно дает сама понять, что устройство требует замены или хотя бы диагностики.

Выделяют несколько основных симптомов неисправностей.

Автомобилист может узнать о возможных проблемах с датчиком холла по следующим признакам:

двигатель глохнет;
мотор вообще не хочет запускаться;
при работе на холостом ходу ощущаются перебои;
мотор на холостых оборотах работает с рывками;
при движении автомобиль дергается, когда обороты повышаются;
двигатель просто глохнет, когда вы едите по дороге;
автомобиль немного трясет;
его то тянет вперед, то назад, хотя педаль газа в неизменном положении.

Это конечно косвенные признаки, но на них обязательно нужно обратить внимание. Одним из первых подозреваемых в подобных ситуациях будет ДХ
