Проверка статора генератора автомобилей ваз 2108, 2109

Поломка генератора

Характерные признаки его неправильной работы или поломки:

• при работающем двигателе горит лампочка разряда аккумуляторной батареи;
• генератор греется во время работы;
• происходит «выкипание» электролита в аккумуляторе;
• низкое напряжение на электроприборах автомобиля: тусклый свет фар или тихий гудок клаксона;
• высокие обороты генератора и, как следствие, увеличение яркости фар на холостом ходу двигателя при нажатии на педаль газа;
• посторонние звуки при работе электрогенератора (вой, гудение и т. д.);
• напряжение на выводах генератора мало отличается при работающем и остановленном двигателе автомобиля.

Если при работающем двигателе слышен свист, то проверьте натяжение или состояние ремня привода.

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

Проверка ротора

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим “Измерение сопротивления”. Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Как должен работать исправный генератор?

Чтобы понять, из-за чего аккумулятор не заряжается, необходимо чётко иметь представление, как генератор работает в нормальном режиме. Для начала уясним, что генератор намного важнее аккумулятора. Второй выполняет лишь две функции в автомобиле: запуск системы зажигания и питание электрических потребителей при неработающем моторе.

Поэтому аккумулятор у ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор функционирует больше как вспомогательный источник тока. Он состоит из свинцовых пластин, объединенных в секции. Эти элементы взаимодействуют с электролитом (вода + серная кислота). Таким образом аккумулятор преобразует химическую энергию в электрическую.

Генератор состоит из таких основных элементов.

• Статор (неподвижный элемент, набранный из круглых стальных листов).
• Обмотка статора (катушки, укладываемые в его пазы).
• Ротор (подвижный элемент, вращающийся внутри статора; состоящий из вала с сердечником, на который намотано много слоев медного провода — электромагнит, а сверху установлены 2 шестиполюсных сердечника).
• Задняя и передняя крышки.
• Щёткодержатель с графитовыми щетками; с 1993 года щёткодержатель для ВАЗ 2109 оборудуется регулятором напряжения.
• Контактные кольца.
• Выводной контакт напряжения.
• Диодный мост.

Почему генератор сам не может запустить двигатель? Из-за принципа его действия.

Чтобы этот источник тока начал вырабатывать электроэнергию, ротору должно быть передано вращательное движение от коленвала. Шкивы коленвала и ротора связаны клинообразным ремнём. Коленчатый вал начинает вращаться, передает крутящий момент на вал ротора, электромагнит создает индукцию, и появляется напряжение. Цепь между батареей и генератором замыкается, и аккумулятор больше не нужен

Дальше генератор сам снабжает энергией все приборы и, самое важное — заряжает батарею

К ЩЁТКОДЕРЖАТЕЛЮ НА ЗАДНЕЙ КРЫШКЕ ПОДВЕДЕН ПРОВОД ОТ БАТАРЕИ ЧЕРЕЗ ЗАМОК ЗАЖИГАНИЯ. ГРАФИТОВЫЕ ЩЁТКИ ПРИ ПОМОЩИ ПРУЖИН ПОСТОЯННО ПОДЖИМАЮТСЯ К КОНТАКТНЫМ КОЛЬЦАМ ГЕНЕРАТОРА И ОБЕСПЕЧИВАЮТ ХОРОШИЙ КОНТАКТ. НА ТОЙ ЖЕ КРЫШКЕ СДЕЛАН ВЫВОДНОЙ КОНТАКТ ДЛЯ ВЫДАЧИ НАПРЯЖЕНИЯ, КОТОРОЕ ВЫРАБАТЫВАЕТ ГЕНЕРАТОР.

Но ток, производимый генератором, подается от обмотки статора на выводной контакт не напрямую, а через диодный мост. Мост играет роль выпрямителя. Он преобразует переменный ток обмотки статора в постоянный, который необходим всем электроприборам «девятки». На щеткодержателе также есть регулятор напряжения, который не допускает выход высокого вольтажа на потребители. Из-за поломки главных составляющих генератора может пропадать зарядка батареи.

Проверка генератора

Необходимо проверить авто генератор на ваз 2109, чтобы выяснить причину неисправности:

• Если присутствуют посторонние шумы в его работе – скорее всего, износились подшипники вала электрогенератора
• Пониженное напряжение на «выходе» электрогенератора – означает износ щеток(см.Ваз 2109: замена щеток генератора своими силами) либо слабое натяжение приводного ремня
• Повышение либо понижение напряжения на «выходе» могут быть последствиями неисправности диодного моста электрогенератора

Чтобы выполнить первичную диагностику неисправностей – вам достаточно выполнить такие несложные процедуры:

• Проверяем, с помощью вольтметра, напряжение на аккумуляторных клеммах. Когда мотор запущен и электрогенератор исправен, напряжение на клеммах батареи должно колебаться от 13,8 вольт до 14,5 вольт
• Включаем двигатель и прислоняем ладонь к корпусу электрогенератора, чтобы выявить вибрацию. Когда увеличен износ подшипников, вибрация, которая передается на корпус электрогенератора, будет легко ощутима, а перепутать ее с другой посторонней вибрацией просто невозможно
• Проверяем натяжение ремня электрогенератора: при остановленном моторе надавите на ремень пальцем – прогиб под воздействием пальца не должен составлять более 1 — 1,5сантиметра

Прежде чем снимать сам электрогенератор, во избежание лишней и ненужной работы, снимите сначала своими руками реле, расположенное на корпусе электрогенератора и проверьте состояние щеток и самого реле в частности:

• Снятие реле не требует снятия генератора с двигателя
• Реле в генераторе располагается в задней части, и прикреплено к нему всего лишь двумя болтами
• Для их откручивания Вам потребуется «крестовая» отвертка
• Откручивать болты следует аккуратно, иначе уроните их защиту картера, а доставать их оттуда станет дополнительной проблемой
• Чтобы окончательно снять реле вам необходимо будет отсоединить проводок с контактом типа «мама»

Проверка состояния реле

После снятия, необходимо сразу проверить работоспособность реле — регулятора напряжения, а так же щеткодержателя и на всякий случай конденсатора, снятого с генератора:

• Для проведения проверки вам понадобится источник питания, с возможностью переключения (изменения значения) напряжения
• Например, подойдет зарядка для вашего аккумулятора
• А еще пригодится контрольная лампочка стандартного напряжения
• Подключаем контрольную лампочку к щеткам реле – регулятора
• Затем подключаем напряжение 12Вольт, подсоединив минус к массе, а плюс кидаем на клемму реле – регулятора напряжения, как на фото ниже
• Контрольная лампочка при этом должна загореться
• Теперь увеличиваем подаваемое напряжение до 15-16Вольт
• Контрольная лампочка после этого должна погаснуть

Такая проверка покажет нам, если лампочка при повышении напряжения все же не погасла либо она вообще загоралась еще в первом случае, тогда неизбежна замена реле на генераторе ваз 2109 со щеткодержателем в сборе.

Схема подключения питания и контрольной лампы к реле – регулятору для проверки его исправности

Если с реле – регулятором все в порядке остается проверить состояние щеткодержателя, для этого:

• Необходимо нажатием пальцев проверить сначала легкость перемещения самих щеток в их посадочных местах (пазах), а затем измерить величину выступания щеток
• Эта величина должна быть не меньше чем 5миллиметров
• Не допускается появления на поверхности щеток следов от разнообразных механических повреждений — глубоких царапин, сколов, трещин
• Щетки с дефектами, повреждениями либо не соответствующие допустимой длине следует заменить (отдельно, либо в сборе с реле, если устраивает цена)

Щетки с дефектами

Завершаем проверку выявлением состояния конденсатора (при необходимости). Для проверки нам понадобится мегомметр либо обычный мульти тестер, включенный в режиме измерения сопротивления до 1-10МегаОм:

• Включите прибор, который будет показывать значение сопротивления, стремящееся к бесконечности
• Затем подключите выводы от тестера к конденсатору, наблюдайте в момент их подключения, должно происходить уменьшение сопротивления, а после этого сопротивление снова стремится к бесконечности
• При наблюдении такого явления знайте, что ваш конденсатор исправен
• Иначе приобретайте новый и выполняйте его замену
• Установите обратно в ваз 2109 реле на генератор

На этом проверка реле – регулятора окончена, все проще простого, на всякий случай можете ознакомиться с видео материалом на эту тему.

Как самому отремонтировать генератор

Ремонт генератора ВАЗ своими руками предполагает не только замену отдельных узлов, то и тщательную диагностику прибора. Для диагностики используется мультиметр. Прибор показывает напряжение в системе.

В норме показатели находятся в пределах 13,8-14,8 В при включенном движке. Если напряжение выше или ниже указанных цифр, то стоит проверить работоспособность генератора.

Некоторые виды диагностики проверяются при работающем моторе:

• Проверка тока отдачи.
• Проверка тока возбуждения прибора.

Проверка регулятора напряжения выполняется на выключенном, но хорошо прогретом двигателе. Диагностика диодного моста происходит преимущественно на демонтированных приборах. Проверка обмоток предполагает разборку генератора и диагностику при помощи омметра. Если визуальное обследование не позволяет выявить разрыв обмотки, то необходимо спецприбором замерить показатели. В норме показатели находятся в пределах 5-10 Ом.

Этапы ремонта электрических неисправностей

Электрические неисправности могут выполняться на недемонтированном приборе.

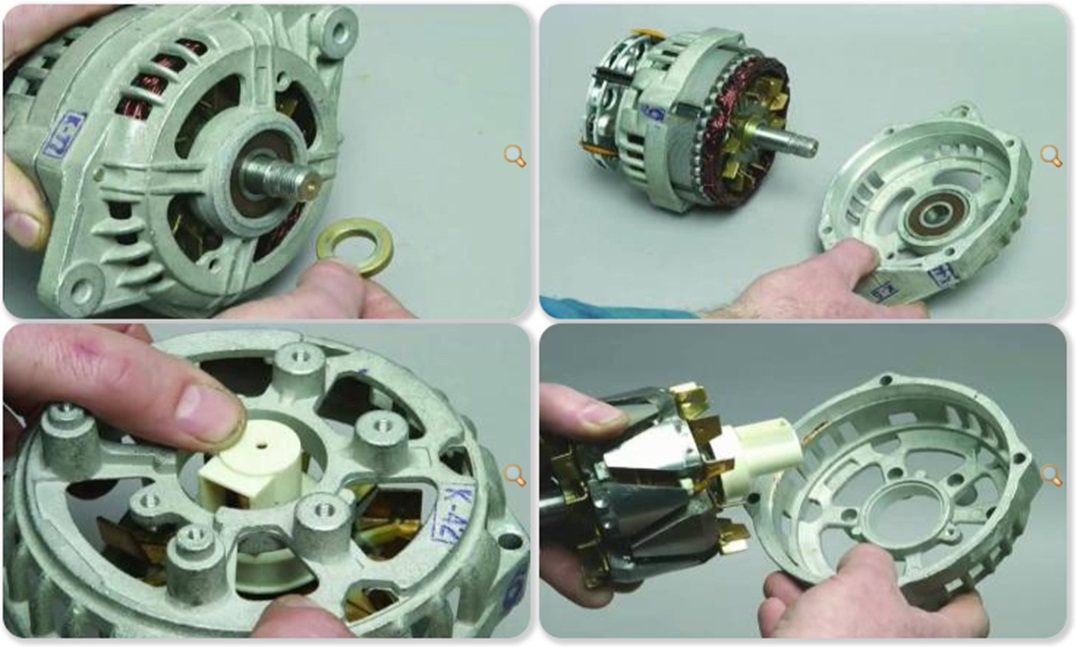

Для этого генератор нужно разобрать:

1. Первым делом демонтируется щеткодержатель и регулятор напряжения. Для этого аккуратно откручиваются крепления, а все съемные крепежи складируются. Очень удобно класть метизы в невысокую пластиковую емкость.
2. Демонтируются натяжные болты и крышка со статором.
3. Отсоединяется статор и крышка. Перед разъединением нужно демонтировать фазные обмотки от проводов.
4. При помощи спецсъемника отсоединяется шкив с вала.

Чаще всего неисправность возникает из-за обрыва возле колец или распайки одного из концов обмотки. Для ремонта потребуется перепаять поврежденный участок. При распайке кусок новых проводов просто припаивается к концу обмотки.

Замена диодов, которая обозначается миганием лампочки на приборной панели и сохранением нужного напряжения в системе, может выполняться только на разобранном приборе. Если, помимо поломки генератора, мотор имеет нарушения в своей работе, то мастера рекомендуют сразу выполнить ремонт двигателя.

Этапы ремонта механических неисправностей

Ремонт механической части прибора проще выполнять на демонтированном устройстве. Для этого нужно выполнить несколько этапов:

1. Отключение зажигания и отсоединения клеммы от аккумуляторной батареи.
2. Послабление гайки натяжения ремня и демонтаж прибора.
3. Извлечение штекера, который фиксируется при помощи пластиковой защелки. Он извлекается одним легким движением.
4. Отключение проводов и клемм, располагающихся под прорезиненным колпачком.
5. Снятие крепления генератора. Все работы по выкрутке болтов и гаек удобно выполнять при помощи воротка и трещотки.
6. Извлечение штока. Нужно быть максимально внимательным в процессе, так как втулки, располагающиеся в этом месте, могут выпасть и потеряться.
7. Извлечение штока из подкапотного пространства, для этого прибор слегка проворачивается.

При разборке можно будет заменить деталь либо просто залить ее маслом для устранения неприятных звуков и шумов. Также может потребоваться замена сломанного реле.

Установка агрегата происходит в обратном порядке и выполняется достаточно просто. Работа требует минимального комплекта инструментов для правильного монтажа и может быть легко выполнена даже начинающим автомехаником.

Причины выхода из строя ГУ на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

• Ослабленная фиксация ремня привода;
• загрязнение контактов;
• повреждение выпрямителей;
• износ щеток;
• зависание щеток;
• короткое замыкание;
• обрыв цепи питания;
• не работает регулятор;
• износ подшипника;
• клин шкива;
• поврежден вентилятор.

Техническая характеристика 37,3701

Максимальная сила тока отдачи при 13 В и 5000 мин-1, А	55
Пределы регулируемого напряжения, В	14,1+0,5
Максимальная частота вращения ротора, мин-1	13000
Передаточное отношение двигатель/генератор	1:2,04

Из чего состоит генератор 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Но здесь также существуют и некоторые отличия. Так в первой серии устройство генератора ваз 2109 состоит из большого количества разнообразных компонентов:

• втулки,
• конденсаторных компонентов,
• статорных механизмов,
• обмотки ротора,
• шкива,
• заднего подшипника вала роторного устройства,
• задней крышки узла,
• фиксирующего болта,

Более трудная конструкция – это вторая серия, имеющая намного больше вышеуказанных частей:

• втулку,
• держатель щеточного узла,
• конденсаторное устройство,
• вал,
• стяжной болт,
• конусную шайбу,
• фиксирующее устройство положительных диодных элементов выпрямительного механизма,
• фиксацию отрицательных диодов и тому подобное.

Возможность пробега первой модели часто составляет примерно 120 тыс. км, а вот второй чуть-чуть больше, и все благодаря контактным кольцам, которые имеют меньший диаметр. Все зависит от технических характеристик. А также грамотного включения электрогенератора.

Поскольку у каждой марки данного устройства оно разное:

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод “30” генератора; 10 – вывод “61” генератора; 11 – регулятор напряжения; 12 – вывод “В” регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка.

При использовании 37.3701 – во время поворота ключа зажигания подключается напряжение через специальную лампочку на панели прибора, а также резисторы. Когда же запущен двигатель внутреннего сгорания, то напряжение идет на обмотку возбуждения двигателей, находящихся на выпрямительном блоке (основное напряжение идет на вывод регулятора, ток не проходит через специальную лампочку, в результате она не светится).

Генератор 94,3701: 1 – кожух; 2 – вывод «В+» для подключения потребителей; 3 – помехоподавляющий конденсатор 2,2 мкФ; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – выводы обмотки статора; 8 – регулятор напряжения; 9 – щеткодержатель; 10 – задняя крышка; 11 – передняя крышка; 12 – сердечник статора; 13 – обмотка статора; 14 – дистанционное кольцо; 15 – шайба; 16 – конусная шайба; 17 – шкив; 18 – гайка; 19 – вал ротора; 20 – передний подшипник вала ротора; 21 – клювообразные полюсные наконечники ротора; 22 – обмотка ротора; 23 – втулка; 24 – стяжной винт; 25 – задний подшипник ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – отрицательный диод; 29 – положительный диод; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов)

При использовании 94,3701 – происходит примерно то же самое (как только включится зажигание, напряжение через специальную лампочку идет к выводу регулятора).

Где находится генератор на ваз 2109

Многие автолюбители не знают где находится генератор на ваз 2109, поэтому в этом разделе вы найдете информацию где находится генератор смотрите на фото

Где находится генератор на ваз 2109

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Демонтаж генератора с ремнём вспомогательных агрегатов

Будем говорить о снятии генератора с «длинным» ремнём. Сделайте всё так же, как на шаге 1 (см. выше). Затем ослабьте верхний винт на корпусе генератора.

Подвиньте генератор к двигателю. Ослабьте натяжение ремня, выкрутив на 1-2 витка винт на ролике (см. фото).

Перед тем, как откручивать винт, запомните, в каком положении находился ролик. Поможет «плоский» настроечный ключ.

Ремень нужно снять со шкивов. Затем откручивают крепёж (два винта) и полностью снимают генератор.

Гайки надо удерживать ключом «на 13».

Натяжной ролик при монтаже выставляют в прежнее положение. Если ремень не заменяется, такой вариант будет правильным.

Начало работы

Устройство мультиметра Чтобы начать проверку, особых приготовлений не требуется. Нужно только подготовить сам мультиметр. Также желательно провести проверку генератора — осмотреть статор генератора, диодный мост, регулятор напряжения и т.д. Благодаря этому появляется возможность выявить неисправность на ранней стадии. Кроме этого, следует провести внешний осмотр других элементов электрической цепи автомобиля. Возможно, дальнейшая работа и не требуется.

Схема генератора

Итак, проверка включает несколько этапов:

• Осмотр реле-регулятора.
• Проверка диодного моста.
• Проверка статора.
• Проверка ротора.

Проверяем на наличие «обрыва».

Прижимаем щупы мультиметра в режиме омметра к выводам обмотки статора.  Если «обрыва» нет, прибор покажет сопротивление в пределах 10 Ом. Если присутствует «обрыв» в обмотках статора, то есть ток по ним не проходит, то сопротивление стремится к бесконечности. Проверяем таким образом поочередно все три вывода.

Проверка обмоток статора генератора 37.3701 на «обрыв»

Если применяем контрольную лампу, то подаем минус от минуса АКБ на один из выводов обмотки статора (при помощи изолированного провода), а плюс через контрольную лампу на другой вывод. Лампа загорелась – все в норме, нет – «обрыв». Повторяем операцию поочередно для всех выводов.

Основные неисправности генерирующих узлов VAZ

Прежде чем проверить, не снимая, генератор на машине ВАЗ 2115 или другой модели производителя следует знать, что неисправности таких устройств бывают электрическими и механическими.

К электротехническим проблемам относят:

• поломку диодного моста;
• неисправность регулятора напряжения;
• износ щеток, биение роторного вала;
• обрыв обмотки, пробивание (межвитковое либо на корпус).

Особенности генератора ВАЗ 2108-2115

Механические поломки включают разрушение подшипников, повреждения корпуса, приводного ремня.

Износ, клин шарикоподшипников

Эту проблему можно распознать по специфическому звуку подшипников при вращении вала, наличию вибрации во время работы электрогенератора. Проверять работоспособность подшипников можно по плавности хода вала. Если при вращении слышатся шумы, шарикоподшипники надо менять.

Повреждение обмоток генерирующего узла

Эта неисправность часто встречается на месте соединения концов обмотки с контактными кольцами. Также иногда происходит замыкание обмотки (при ответсвлении проводника, образовании зазаров). При подобных повреждениях перестает заряжаться аккумулятор. Для диагностики поломки нужно:

• отсоединить от щетки конец обмотки;
• подключить к отсоединенному концу и зажиму генерирующего узла через вольтметр или лампу аккумуляторную проводку;
• если лампочка не горит, а стрелка измерительного стоит на месте, можно с уверенностью говорить о наличии обрыва.

Таким образом можно проверить генератор на работоспособность на машине ВАЗ 2110, не снимая его. Этот способ годится также и для большинства других моделей VAZ. При устранении проблемы применяется бескислотная пайка, мягкий припой. Если повреждение произошло внутри катушки, ротор или стартер меняют.

Признаки износа щеток электрогенератора

Проведение диагностики этой поломки возможно без демонтажа генерирующего узла. Если использовать электрогенератор с изношенными щетками, это приведет к полному выходу прибора из строя. Среди признаков проблем со щетками выделяют:

• частое моргание, тусклый свет фар;
• медленная зарядка аккумуляторной батареи;
• произвольное выключение магнитолы.

Такая поломка опасна тем, что во время обслуживания авто мелким деталям часто не уделяется должное внимание. Потому проблема изношенных щеток нередко застает автомобилистов врасплох

Устраняется неисправность путем замены узла.

Неисправность выпрямительного блока

О проблеме может свидетельствовать быстрый разряд аккумулятора. В данном случае можно проверить генератор на машине на работоспособность (для ВАЗ 2110 и других авто приведенной марки).

Чаще всего проблемы начинаются после перегрева элемента, скачков напряжения, механических повреждений. Как правило, поломка связана с пробоем диодов. Это вызывает короткое замыкание контактов статорной обмотки, что приводит к приходу генератора в негодность.

Неполадки с регулятором напряжения

Неисправность нередко возникает на машинах VAZ 2114. При такой неполадке начинаются проблемы с аккумулятором. Также поломку можно диагностировать с помощью мультиметра.

Ремонт генератора ВАЗ 2108-2115

Генератор на автомобиле ВАЗ 2114 должен выдавать напряжение около 13…14 В (при запущенном ДВС). Если устройство начнет давать меньшее либо большее значение, это приведет к снижению ресурса аккумулятора. При высоком напряжении (более 14,5 В) реле должно выключаться. Если регулятор не отключается, это свидетельствует о поломке. Такая неполадка может быть инициирована:

• коротким замыканием в цепи;
• некорректным подключением к аккумуляторной батарее;
• проникновением в корпус влаги.

Регулятор напряжения также может прийти в негодность при нерегулярном обслуживания электрогенератора автомашины.

Причины выхода из строя генератора Ваз 2108

Основными причинами выхода из строя генератора Ваз 2108 специалисты считают:

• поломка регулятора напряжения;
• повреждение диодного моста (он же выпрямитель);
• изнашивание токосъемных щеток;
• дефекты проводов зарядной цепи;
• повреждение либо эксплуатационный износ шкива;
• износ токосъемных колец или коллектора;
• замыкание отдельных витков на обмотке статора;
• выход из строя подшипника.

Каждый уважающий себя автолюбитель должен понимать, какие причины неисправностей генератора встречаются наиболее часто, и как с ними можно бороться. Необходимо также не забывать о том, что избежать серьезных проблем помогает своевременная профилактика. Ближе к концу статьи мы рассмотрим и некоторые советы, которые помогут вам узнать, как проверить генератор самостоятельно. Но давайте сначала узнаем о внутреннем устройстве узла.

Неисправности ремонт и замена генератора Ваз 2108 пошаговая инструкция

Устройство ВАЗ 2108, как и любого другого транспортного средства, предполагает запитку электрических цепей от аккумуляторной батареи. Чтобы аккумулятор постоянно находился в исправном состоянии и не подвел вас в самый неподходящий момент, в паре с ним всегда подключается генератор.

Когда становится вопрос о подключении дополнительных мощных электроприборов к автомобилю — очень важно согласовать их нагрузку с допустимой мощностью генератора. Для этого важно знать его технические характеристики

А если внезапно загорается индикация отсутствия заряда АКБ — без понимания того, как устроена электрическая схема зарядки, регулятора напряжения и зажигания лучше под капот даже и не заглядывать.

Прочитав сегодняшнюю статью до конца вы узнаете о схеме подключения и размерах генератора Ваз 2108, основные причины выхода из строя и как проверить напряжение в цепи. Если с генератором случилась беда, то не расстраивайтесь, мы наглядно покажем вам процесс его снятие и установки.

Замена и ремонт генератора на ВАЗ 2114 2115

Где находится: моторный отсек, слева от силового агрегата, с торцевой части.

Подготовительный этап:

• набор ключей, головок, воротков;
• динамометрический ключ, чтобы проверить степень натяжения приводного ремня;
• монтажная лопатка, чтобы снять ремень;
• отвертка с плоским, крестообразным наконечниками

Пошаговая инструкция по замене:

1. Фиксируем транспортное средство на ровной платформе.
2. Выжимаем стояночный тормоз.
3. Выключаем зажигание.
4. Открываем капот.
5. Отключаем клеммы с аккумулятора.
6. Отвинчиваем крепление клемм «+» и «-» от генераторной установки.
7. Выворачиваем стяжной болт кронштейна опоры.
8. Опускаем ГУ вниз, выводим ремень приводного механизма из канавки.
9. Отворачиваем шпильки, выворачиваем стяжной болт.
10. Чтобы поменять ГУ, извлекаем его со штатного места.

Демонтаж ГУ на ВАЗ 2114 (ВАЗ 2115) своими руками завершен. Проводим комплексную профилактику оборудования, очищаем корпус и элементы от грязи, пыли, продуваем обмотку потоком сжатого воздуха, просушиваем контакты.

Изношенные детали и комплектующие заменяем новыми по мере необходимости, при обнаружении дефектов. Генератор подлежит полной замене, если в его корпусе выявлены трещины.

Мультиметром замеряем сопротивление обмотки возбуждения, проверяем диодный мост на работоспособность. Также осматриваем предохранитель на целостность, заменяем новым при обнаружении повреждения.

Установка генератора своими руками:

1. Фиксируем ГУ на опорные кронштейны, надеваем шпильку, пружинную шайбу.
2. Укладываем ремень в канавку.
3. Вкручиваем болты крепления.
4. Выводим корпус ГУ вверх, затягиваем болты крепления планки.
5. Затягиваем крепежи генератора динамометрическим ключом с усилием 28.0 Нм.
6. Проверяем прогиб ремня, диапазон не должен превышать 12 мм. подтягиваем по мере необходимости.
7. Зажимаем силовые кабели на установке.
8. Надеваем клеммы АКБ.

Чтобы сократить частоту замены ГУ некоторые автовладельцы устанавливают генераторы от Приоры (инжектор, 8 клапанов). Оборудование мощнее по техническим характеристикам, а значит, обеспечивает стабильность выработки и подачи тока двигателю.

Новая генераторная установка дороже штатной на 500 – 750 рублей. Отверстия под крепежи полностью совпадают с заводскими на ВАЗ 2114 (ВАЗ 2115).

Рекомендации по уходу и обслуживанию за ГУ на ВАЗ 2114

• строго соблюдать сроки проведения технического осмотра;
• при покупке расходных материалов, запчастей сверять соответствие каталожных артикулов;
• отдавать предпочтение оригинальным деталям, где производитель гарантирует качество;
• при отсутствии опыта проводить профилактику в сертифицированных мастерских;
• при покупке комплектующих требовать у менеджера предоставления документов на реализовываемую им продукцию;
• всегда пользоваться руководством по эксплуатации автомобилем, консультироваться со специалистами автосервисов.

Демонтаж электрогенератора

Перед снятием генератора потребуется заглушить мотор, повернуть рулевую колонку вправо до конца и заглянуть под капот. На 2108 устройство располагается в нижней части, левее от двигателя, рядом с охлаждающим радиатором. Обнаружив генератор, перед началом работ не забудьте освободить клеммы аккумулятора. Если вы подозреваете износ щеток, стоит сначала демонтировать зарядное реле, которое находится на задней части корпуса электрогенератора.

В этом видео показан способ замены подшипников генератора

2109 все тонкости и нюансы.

Разборка нового автомобильного генератора ВАЗ-2108

Распаковка и разборка нового автомобильного генератора ВАЗ

—2108 63А производства «типа Болгария». Кстати,…

Оно закреплено при помощи двух болтов. Открутив метизы и отсоединив контактный штекер, необходимо осмотреть состояние щеток. Если их ресурс выработан, потребуется приобрести новое зарядное реле. Это определяется простым измерением длины щетки, ее размер должен быть не менее 4 см. При работоспособном состоянии щеток достаточно закрепить реле обратно. В случае других проблем потребуется полностью демонтировать сам генератор.

В первую очередь нужно отключить проводку, которая разделена на 2 части. Первая включает в себя два красных провода, они подведены к задней части корпуса генератора и закреплены метизами. Вторая часть состоит из одного красного провода, он подсоединен к клемме генератора при помощи штекера с той же стороны устройства. Отсоединив обе проводки, нужно демонтировать генератор в определенной последовательности.

Сначала раскручиваются метизы, которые закреплены на планке ременного натяжителя (сверху генератора). Затем откручивается гайка, крепящая эту же планку к блоку мотора. После этого нужно раскрутить гайку, которая крепит кронштейн генератора к блоку мотора. Далее снимается ремень устройства, откручиваются метизы, крепящие генератор к кузову автомобиля. По завершении этих действий генератор можно снять легким движением и приступить к его разборке.
