Бензонасос и проблемы, связанные с ним

Как устроен механизм

Бензонасос состоит из небольшого количества деталей, которые соединяются с помощью крепежных элементов. Верхняя часть корпуса снабжена двумя штуцерами, с помощью которых бензин уходит в карбюратор. Наличие рычага дает возможность автовладельцу в случае необходимости вручную «подкачать» топливо из бака. Так делают, если автомобиль долгое время стоял без работы.

Работа механизма основана на том, что создается давление, которое позволяет поддерживать приемлемый уровень бензина в камере карбюратора. Диафрагма может либо уменьшить, либо совсем прекратить движение топлива, если в топливной магистрали установился максимальный уровень давления. Как правило, бензонасос размещен в левой стороне подкапотного пространства сбоку от блока цилиндров.

Принцип работы бензонасоса следующий:

  1. Механизм газораспределения приводит в движение кулачок привода, который приводит в действие толкатель бензонасоса.
  2. Движущиеся внутри мембраны вызывают разрежение в камере или высокое давление.
  3. Если давление разряжено, выходной клапан приводится в закрытое состояние. Бензин начинает поступать во впускной клапан.
  4. Когда давление повышается, впускной клапан приводится в закрытое состояние, а топливо с помощью шланга начинает поступать в карбюратор.

Клапан адсорбера

Этот элемент устанавливается на всех инжекторах автомобиля, и «Семерка» не стала исключением. Что это за элемент? Клапан адсорбера — это некая банка, установленная в подкапотном пространстве возле воздушного фильтра и заполненная активированным углем. Для чего она нужна? Клапан адсорбера на «Семерке» служит для конденсации и поглощения паров бензина. Пары топлива при испарении снова превращаются в жидкость и направляются обратно в систему питания двигателя.

Как проверить данный элемент? Основной признак неисправности — скопление паров бензина и едкий запах в салоне. Также проблема сопровождается провалами на холостых и потерей мощности при разгоне. Если бак при открытии шипит, значит, клапан адсорбера пришел в негодность. Необязательно менять всю банку — достаточно лишь одного клапана. После замены машина снова работает исправно, а резкие запахи больше не проникают в салон.

Для чего нужны форсунки в автомобиле?

Теперь же немного более конкретных данных о реальной пользе форсунок и их роли в процессе обеспечения работы автомобиля. Прежде всего, это устройство является основным связывающим элементом между двигателем и топливным насосом. Их предназначение можно описать так:

  • обеспечивать правильную дозировку подаваемого в двигатель топлива;
  • обеспечивать правильную струю (угол, давление, количество) смеси, а также ее подготовку;
  • посреднические действия между общей системой формирования впрыска и камерой сгорания, где расположены клапана с поршнями;
  • выдержка правильной кривой скорости сброса.

Конструктивные особенности форсунок напрямую зависят от конкретной модификации и способа управления (подачи смеси). Но наиболее эффективными, рациональными и практичными сегодня считаются пьезоэлектрические форсунки. Их преимущество в возможности многократного впрыска за один цикл, а также скорости срабатывания.

Разборка и замена топливного насоса

Для более комфортной работы следует приобрести ремонтный комплект. Он стоит намного дешевле, чем покупка нового бензонасоса, а его комплектующие могут не раз пригодиться при ремонте вашего авто.

Вот последовательность действий, которых стоит придерживаться при замене деталей помпы:

  1. Снимаем воздушный фильтр.
  2. Отключаем подачу и возврат топлива по шлангам со штуцеров.
  3. Откручиваем крепежные гайки, удерживающие насос.
  4. Предельно аккуратно снимаем помпу с ее исходного положения, при этом не задеваем прокладки.
  5. Проводим визуальный осмотр насоса на наличие трещин, сколов и других повреждений. Проводим проверку клапанов на герметичность.
  6. Осматриваем диафрагму, при обнаружении повреждений снимаем ее и заменяем новой.
  7. Осматриваем очищающий фильтр. Меняем его в случаи, если он поврежден или сильно загрязнен.
  8. Обрабатываем элементы фильтра чистым топливом, прогоняем через него сжатый воздух.
  9. Если обнаружатся поврежденные детали, то заменяем их новыми из ремкомплекта.
  10. Заменяем прокладки насоса, они требуют частой замены, так как принимают на себя значительную нагрузку. Примечание: при установке новых прокладок, специалисты советуют обрабатывать их поверхность специальной жидкостью – Литола 24. Это способствует уменьшению износчивости.
  11. Если вы обнаружили значительные повреждения на самой помпе, то придется отправляться в автомобильный магазин за новым бензонасосом. Там опытные консультанты подскажут вам наиболее подходящий выбор, мы же советуем вам записать на листочек компанию-производителя и модель предыдущего экземпляра, при условии если работа прошлого бензонасоса полностью вас устраивала.

Уже после завершения ремонта или приобретения нового насоса возникает необходимость его собрать. Для этого всего то нужно выполнить вышеперечисленные действия, но только в обратной последовательности. Однако все-таки при сборке может возникнуть ряд  трудностей. Вот рекомендации, соблюдая которые вы без проблем соберете и поставите на родное место помпу.

Обязательно выполните регулировку подачи, используя для этого подходящие прокладки. Напоминаем оптимальный показатель — 0,8-1,2 миллиметра. Если толкатель будет значительно выступать по отношению к верхней прокладке, то давление, действующее на подаваемое топливо, будет чрезмерно высоким, что может вывести из строя запорный клапан в карбюраторе. Если же расстояние будет намного меньше 0,8 миллиметров, то ваша машина не сможет развивать большую скорость, так как в двигатель будет поступать недостаточное количество топлива.

После окончания сборки, убедитесь, что стрелка, изображенная на корпусе, направлена в сторону карбюратора.

Обратите внимание, что отверстия в прокладках должны располагаться немного дальше от заглушающей трубы. Если у вас остались вопросы по разборке и ремонту бензонасоса ваз 2109, рекомендую посмотреть это видео:

Если у вас остались вопросы по разборке и ремонту бензонасоса ваз 2109, рекомендую посмотреть это видео:

Заключение

Следую, этой несложной инструкции вы сможете самостоятельно подчинить свой бензонасос, и ваш ВАЗ 2109 снова сможет нормально функционировать. При этом вы потратите всего лишь пару часов и небольшое количество денежных средств, но взамен получите отремонтированный автомобиль и бесценный опыт в работе со сложными механизмами вашей машины.

Способы диагностики неисправности

Чтобы самостоятельно проверить клапан «обратки», измеряют давление топлива в разных частях топливной системы. Для проведения диагностики нужен манометр. Измерительный инструмент подключают к конкретному участку топливной магистрали.

Замер помогает определить, что неисправно — РДТ или обратный клапан. Если при выключении зажигания, значение давления на экране манометра не соответствует эталонному, то замена обратного клапана бензонасоса поможет восстановить нормальную работу силового агрегата.

Бывалые автолюбители проводят замер в следующей последовательности:

  • вечером подключают манометр;
  • машину сначала заводят, потом глушат;
  • утром проверяют давление, сверяют его с минимальным значением, указанным в книжке. Если манометр показывает меньше нормы, обратному клапану требуется ремонт или замена.

Второй способ диагностики не требует замеров. Его применяют при нестабильной работе ДВС, если магистраль, по которой подается топливо, выполнена из мягкого материала.

Во время диагностики находят шланг, по которому горючее перемещается в обратном направлении. Пережимают трубку и в этот момент оценивают, как работает мотор. Если режим работы цилиндров соответствует норме, а обороты растут, значит, клапан не удерживает давление, его можно смело менять.

Почему ОКДТ не работает

Причин появления характерных признаков неисправности обратного клапана несколько. По статистике, чаще всего выходят из строя некачественные изделия. Подделки под известные бренды китайского производства долго не работают. Заводской брак — стандартная причина поломки.

Износ детали (выработка ресурса) — вторая причина неисправной работы автомобильной топливной системы. Если деталь качественная, то первые признаки неисправности ОКДТ возникают, когда пробег превышает 100 тыс. км. Достаточно часто механические конструкции ломаются из-за низкого качества бензина. В составе некачественного горючего может содержаться вода и другие примеси.

Как измеряют давление в топливной рампе

Нужен шланг, тройник (сантехнический), манометр до 6 бар, несколько хомутов. Давление в топливной рампе измеряют, если во время разгона двигатель работает с провалами, неравномерно.

При подготовке к замеру шланг надевают на выпускной штуцер измерительного устройства. Чтобы уменьшить погрешность и снизить потерю давления, соединение фиксируют хомутом

С топливной рампы осторожно откручивают пробку и ниппель. Подсоединяют второй конец шланга, тоже фиксируют хомутом

Меряют давление в нескольких режимах.

Номер измерения Режим Нормальное давление
1

При включенном зажигании

Не ниже 3 атм.

2

Холостой ход

2,5–2,7 атм.

3

Пережата трубка «обратки»

Больше 6 атм.

4

Нажата педаль газа

Снижается при перегазовки от 3 до 2,5 атм.

По каким признакам определяется неисправность топливного насоса и возможность его ремонта

Первым признаком неисправности может служить недостаток давления в системе подачи топлива. Это выражается перебоями в работе двигательного агрегата (он начинает «кашлять»), после чего автомобиль глохнет. Такие симптомы могут возникнуть как во время движения, так и при работе двигателя вхолостую.

Однако ещё раньше, до выхода из строя бензонасоса, внимательный водитель может диагностировать возникновение неполадок. К ним относятся:

  • высокий тон работы двигателя;

  • возникновение проблем с запуском мотора;

  • постепенная потеря мощности при езде.

Таким образом, если прислушиваться к характеру звуков во время езды и следить за динамическими показателями машины, можно своевременно провести ремонт или замену бензонасоса, не дожидаясь его поломок.

По каким причинам могут выходить из строя бензонасосы

Важно не только знать, как именно определить износ и поломку бензонасоса, но и учитывать причины, по которым устройство может выйти из строя. Самыми частыми причинами поломок и некорректной работы бензонасосов на автомобилях ВАЗ 2108/2109 являются:

Самыми частыми причинами поломок и некорректной работы бензонасосов на автомобилях ВАЗ 2108/2109 являются:

  • мусор в топливном баке;

  • короткое замыкание в проводке топливной системы;

  • засорение в топливном фильтре;

  • перегрев насоса.

Что делать, если он течёт

Подтекать может или горючее или смазочная жидкость (масло). Если в автомобиле ВАЗ 2108/2109 обнаружились потёки жидкостей на корпусе бензонасоса, рекомендуется предпринять следующие действия:

  • подтянуть хомуты на шлангах устройства (на «вход» и «выход»);

  • проверить целостность шлангов и соединений;

  • закрутить болт крышки бензонасоса (либо заменить его, если была сорвана резьба);

  • заменить штуцер насоса.

Что делать, если не качает топливо: ремонт

В тех случаях, когда устройство не подаёт бензин к двигательному агрегату, потребуется установить работоспособность самого бензонасоса. Вполне возможно, что он функционирует, но вышел из строя какой-либо элемент.

Ремонт бензонасоса целесообразен только в тех случаях, когда требуется заменить мельчайшую его часть. Стоит изначально просчитать стоимость материалов, а также учесть потери времени. Вполне возможно, что проще и дешевле купить новый бензонасос.

Ремонтные работы по восстановлению работоспособности бензонасоса, если он не качает горючее из бака, проводятся с учётом следующих деталей:

  1. Бензонасос потребуется достать из бака.

  2. Аккуратно действуя инструментом, надо будет разобрать корпус устройства.

  3. Осмотреть составные детали насоса и найти поломки.

Далее действовать исходя из существующей проблемы:

  • если лопнула одна из четырёх пружин, то потребуется произвести замену (как правило, пружины стоят недорого и продаются практически во всех автомагазинах);

  • в том случае, если серьёзно износилась тарелка клапана, также потребуется замена данного элемента, при этом клапанное седло потребуется забить на место тупой отвёрткой;

  • начал заедать шток привода насоса — можно отрихтовать поверхность штока, чтобы сделать его более гладким;

  • замусорилась плоскость бензонасоса — потребуется прочистить устройство мягкой тканью без ворса

После устранения неисправностей следует установить бензонасос на место и проверить его работоспособность, запустив двигатель. Если проблемы с зажиганием не пропали — вероятнее всего, проблема кроется в самой топливной системе или же потребуется произвести замену вашего устройства.

Ремонт бензонасоса

Для демонтажа электробензонасоса потребуются:

  • крестообразная и плоская отвёртки;
  • торцевой трубчатый ключ на 7.

Снятие электробензонасоса

Демонтаж электробензонасоса выполняется в такой последовательности:

  1. Отсоединяется минусовая клемма аккумулятора.Перед снятием электробензонасоса нужно отключить минусовую клемму АКБ
  2. Сбрасывается давление в системе. Для этого нужно снять колпачок на рампе и нажать на штуцер.После этого нужно сбросить давление в рампе
  3. Отсоединяются колодка проводов и шланги трубок насоса. Для удобства выполнения дальнейших работ топливный бак открепляется и отводится в сторону.Колодку проводов электробензонасоса нужно разъединить и бак отвести в сторону
  4. Ключом на 7 откручиваются 8 гаек крепления бензонасоса к баку (на фото крышка крепления указана красной стрелкой).8 гаек крепления безонасоса к баку нужно открутить ключом на 7
  5. Электробензонасос вместе с датчиком уровня топлива аккуратно извлекаются из бака.Электробензонасос вместе с датчиком уровня топлива аккуратно извлекаются из бака

Если нужно заменить или промыть фильтр грубой очистки, то необходимо поддеть отвёрткой и снять старую сетку. Новый фильтр устанавливается плотным прижатием.

Бензонасос устанавливается на место в обратном порядке.

Демонтаж механического топливного насоса

Для снятия механического бензонасоса необходимо подготовить крестообразную отвёртку и ключ на 13, после чего:

  1. Ослабить хомуты входного и выходного шлангов и снять шланги со штуцеров.
  2. Открутить две крепёжные гайки насоса ключом на 13.Две крепёжные гайки бензонасоса нужно открутить ключом на 13
  3. Снять бензонасос с посадочного места.

После этого нужно оценить состояние толкателя и в случае необходимости заменить его.

Разборка

Для разборки механического бензонасоса потребуются:

  • ключи на 10 и на 8;
  • крестообразная отвёртка.

Чтобы разобрать бензонасос такого типа, необходимо:

  1. Открутить верхний крепёжный болт.Разборку бензонасоса начинают с откручивания верхнего крепёжного болта
  2. Снять крышку и извлечь сетчатый фильтр.Далее нужно снять крышку и извлечь сетчатый фильтр
  3. Открутить 6 расположенных по периметру винтов.После этого необходимо открутить 6 расположенных по периметру винтов
  4. Отсоединить детали корпуса.
  5. Повернуть диафрагму на 90° и извлечь её из корпуса. Снять пружину.Следующий шаг — снятие диафрагмы и пружины
  6. Разобрать узел диафрагмы с помощью ключа на 8.Узел диафрагмы разбирают с помощью ключа на 8
  7. Снять все компоненты диафрагмы поочерёдно.После полной разборки нужно оценить состояние частей диафрагмы и, если нужно, заменить их

После этого нужно оценить состояние частей диафрагмы и сетчатого фильтра. В случае необходимости следует заменить изношенные, деформированные или повреждённые компоненты.

Механический ТН

Насос такого типа работает от распределительного вала двигателя. Вращение эксцентрика провоцирует нажатие рычага (толкателя). На фото представлена отечественная конструкция, состоящая из рычага и балансира. У зарубежных производителей более распространена схема с двуплечим рычагом (коромыслом).

Тяга насоса с диафрагмой при воздействии толкателя на балансир, преодолевая сопротивление пружины, опускается и засасывает топливо через впускной клапан. Как только эксцентрик ослабляет свое давление, пружина возвращает диафрагму, выталкивая топливо к карбюратору через выпускной клапан. При наполнении поплавковой камеры в пространстве над диафрагмой создается давление, которое пружина не может преодолеть. А поскольку балансир и тяга насоса не соединены между собой, то балансир может двигаться вхолостую. Как только давление в поплавковой камере падает, диафрагма выдавливает бензин – работа топливного насоса возобновляется.

Замена клапанов

Новые клапаны имеются в ремкомплекте бензонасоса. Для замены клапанов нужен надфиль и наставки для выпрессовки старых клапанов. Замена выполняется следующим образом:

  1. Надфилем стачиваются кернения.Для замены клапанов необходимо надфилем сточить кернения
  2. С помощью наставок извлекаются старые клапаны.
  3. Монтируются новые клапаны и кернится седло в трёх точках.Новые клапаны можно взять из ремкомплекта бензонасоса ВАЗ 2107

Принцип работы электробензонасоса

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение «стартер» или «зажигание» контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает «чихать», заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

  • крестообразная отвертка;
  • трещетка с головой на 7 и 10;
  • ключ на 17.

Замена агрегата производится в следующей последовательности:

  1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
  2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
  3. Отсоединяется жгут проводов подходящих к модулю.
  4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
  5. Отключается аккумулятор.
  6. Ключом на 17 поочередно отворачиваются трубки бензопровода.
  7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
  8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

  1.  Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
  2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
  3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
  4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
  5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
  6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.

Проблемы с подачей бензина – общие симптомы

Неисправности системы топливоподачи условно делятся на 2 категории:

  1. Горючая смесь вообще не подается в цилиндры.
  2. Бензин поступает с перебоями либо под недостаточным давлением.

В первом случае двигатель не заводится и не схватывает в процессе вращения стартером, то есть, не подает признаков жизни. В подобной ситуации определить причину поломки всегда проще.

Когда топливо попадает в цилиндры в недостаточном количестве, проявляются следующие симптомы:

  • запуск силового агрегата «на холодную» сильно затруднен, мотор схватывает и «чихает», заводится с 3–10 попыток;
  • холостой ход нестабилен, двигатель «троит»;
  • динамичный разгон становится невозможным – резкое открытие дросселя вызывает длительный провал и замедление;
  • когда водитель отпускает педаль акселератора, мотор зачастую глохнет;
  • машина с трудом преодолевает подъемы и медленно разгоняется при полной загрузке.

Причиной перечисленных явлений могут стать неисправности топливного насоса либо других элементов системы, причем первичные симптомы практически одинаковы. Для проведения точной диагностики нужно понимать, как устроена система питания автомобиля.

Прибор для измерения давления топлива

Как было сказано выше, работа бензонасоса проверяется специальным прибором — манометром. Самый распространенный МП – 100 производства ООО «НТС». В нашем сервисе мы используем его с 2008 года, точность показаний осталась на заводском уровне. В комплекте имеются переходники и клапан сброса давления.

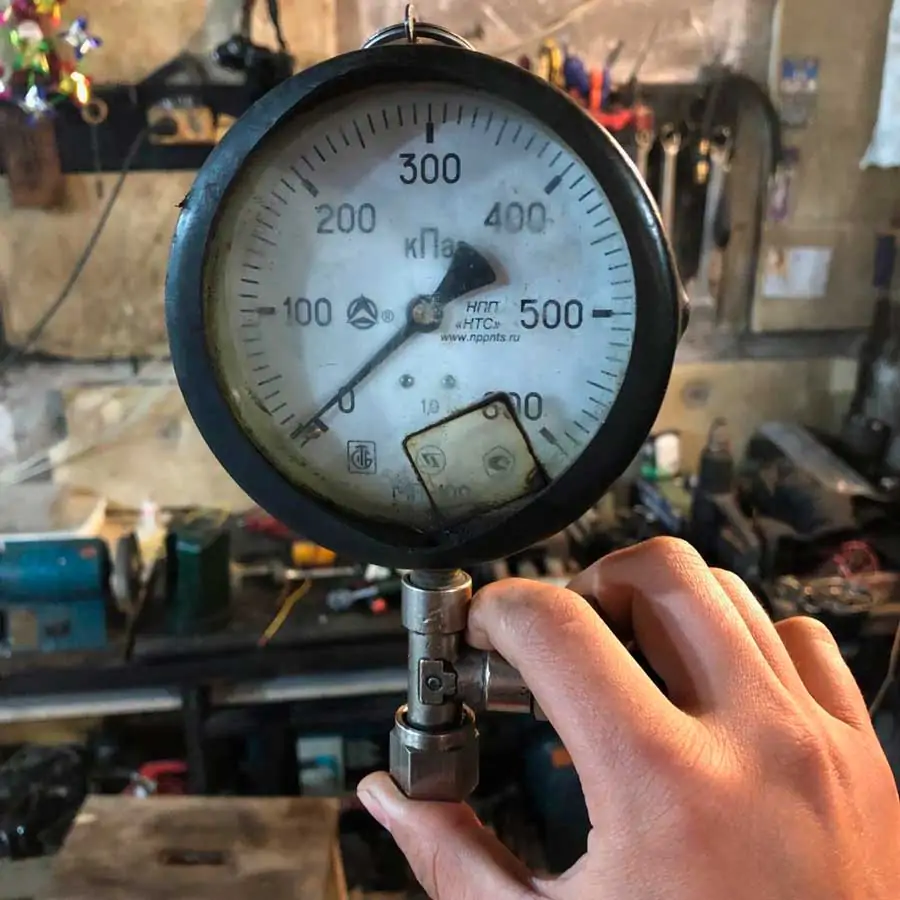

Манометр МП — 100

Позволяет измерить давление топлива как в рампе при наличии штуцера, так и в любом месте топливопровода. В наборе с манометром имеется переходники:

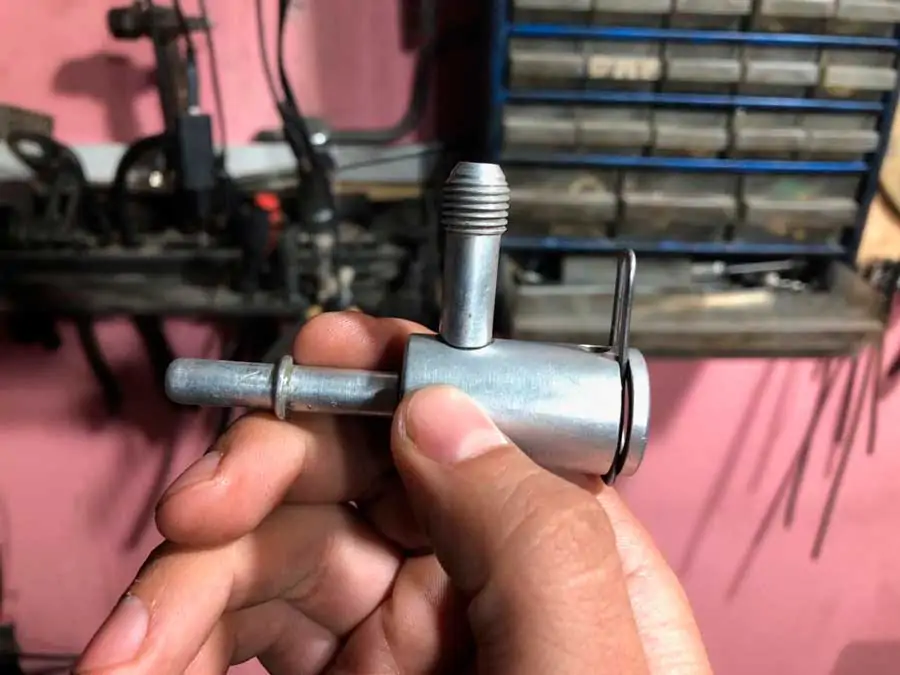

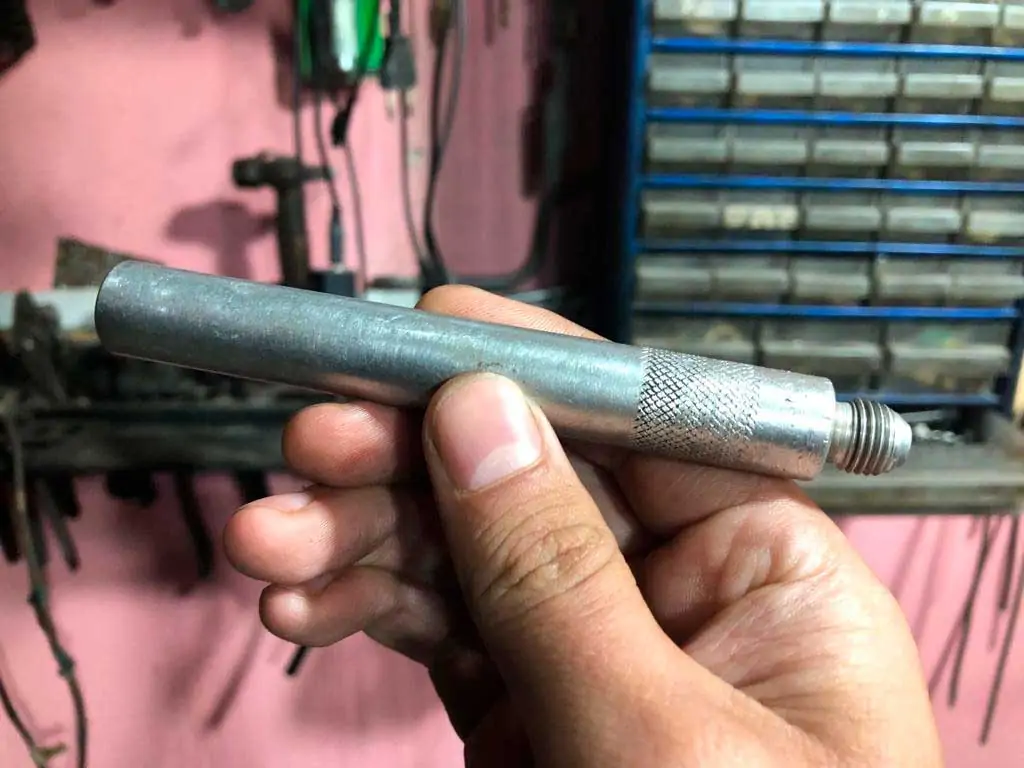

УП-2 переходник удлинитель позволяет делать замер на заднеприводной классике.ТПБ-2 переходник для быстросъемных соединителей.

Позволяет легко проводить измерение давления на большинстве современных авто.

Существуют много аналогичных тестеров для проверки давления топлива. Отличия как в цене, размерах, циферблате. Конструктивно все измерители схожи. Можно сделать манометр своими руками, но цена не оправдывает себя. Намного проще и результативнее обратится к диагностам или в любой сервис. Сделают заключение и устранят неисправность.

Привод бензонасоса

Топливный насос ВАЗ 2107 работает от толкателя (штока) и эксцентрика, расположенного на валу вспомогательных устройств («поросёнок», промежуточный вал), который приводится в действие от механизма ГРМ через шестерню. К вспомогательным устройствам относятся трамблёр, масляный и топливный насосы.

Принцип действия

Работает привод следующим образом:

  • промежуточный вал вращается посредством цепи ГРМ;
  • эксцентрик воздействует на шток и толкает его;
  • шток нажимает на рычаг бензонасоса, обеспечивая его работу.

Износ штока

Главный признак выработки штока — автомобиль не развивает необходимую скорость. Если машина разгоняется, но, набрав скорость до определённого значения, больше её не развивает, причиной как раз и является износ штока. В последнее время толкатель изготавливают из настолько некачественного металла, что это приводит к выработке буквально через 500–1000 км. Край штока со стороны эксцентрика попросту расплющивает, что говорит о необходимости замены детали.

Электробензонасос на ВАЗ 2107

Всё чаще владельцы «классики», в том числе и ВАЗ 2107, на свои авто устанавливают современные устройства. Так, механический топливный насос заменяют электрическим. Основная цель внедрения электробензонасоса — избавиться от проблем, возникающих со штатными насосами. Однако нужно понимать, что если на инжекторных «семёрках» такой механизм установлен непосредственно в бензобаке, то на карбюраторных авто его размещают под капотом.

Какой можно установить

В качестве электробензонасоса на «классику» можно установить любое устройство, предназначенное для работы на инжекторных авто. Если исходить из отзывов автовладельцев «Жигулей», то часто используются насосы китайского производства, а также Magneti Marelli и Bosch

Важно знать, что изделие должно обеспечивать низкое давление. Штатный механический насос выдаёт около 0,05 атм

Если показатель будет выше, то игольчатый клапан в карбюраторе будет попросту пропускать топливо, что приведёт к его вытеканию наружу.

Установка электробензонасоса

Для внедрения на карбюраторную «семёрку» электрического насоса для подачи топлива понадобится определённый перечень материалов:

Работу проводим в следующей последовательности:

Видео: установка электробензонасоса на ВАЗ 2107

https://youtube.com/watch?v=S3K4whY6—0

По окончании установки механизма функционировать он будет по такому алгоритму:

Бензонасос ВАЗ 2107 порой приходится ремонтировать или менять. Сделать это не так сложно, как может сперва показаться. Ремонтные и регулировочные работы проводятся с минимальным набором инструментов в соответствии с пошаговыми инструкциями.

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Лючок

  1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
  2. Снимите воздушный фильтр вместе с его корпусом.
  3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
  4. Открутите крепежные гайки, которые удерживают сам насос.
  5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
  6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
  7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
  8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
  9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
  10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
  11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
  12. Поменяйте прокладки насоса, если в этом также есть необходимость.
  13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
  14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
  15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
  16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
  17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
  18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
  19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
  20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
  21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.

Ваз 2109 неисправность бензонасоса, типы бензиновых насосов ВАЗ

На ваз 2109 признаки неисправности бензонасоса — это полное либо частичное прекращение подачи бензина в карбюратор, это за собой влечет невозможность запустить как холодный, так и горячий мотор, он будет запускаться, и глохнуть, кроме этого возможна нестабильная работа холостого хода. Если подозреваете, что в ваз 2109 не работает бензонасос тогда вам следует произвести его проверку. Это нетрудно выполнить самостоятельно, просто прочтите эту статью.

ПРОВЕРКА БЕНЗОНАСОСА

Начнём с того, что рассмотрим два наиболее распространённых вида бензонасосов ДААЗ и «Пекар». Они могут быть установлены как на автомобили с задним, так и с передним приводом. Для того чтобы убедиться в работоспособности и исправности всех подающей топливо системы, нужно выполнить следующие действия:

  • Снимите бензиновый шланг и нагнетательного или исходного штуцера насоса.
  • Несколько раз нажмите на рычаг ручной подкачки топлива.
  • При исправности бензонасоса из штуцера начинает идти мощная струя бензина.
  • Если струя отсутствует или идёт очень слабо, следует провести вторую проверку.

ДЛЯ ПРОВЕРКИ ГЕРМЕТИЧНОСТИ ВПУСКНОГО КЛАПАНА

  • Приложите палец к отверстию нагнетательного штуцера и несколько раз нажмите на рычаг ручной подкачки.
  • Из отверстия штуцера должна выходить ощутимая струя воздуха, которая будет отталкивать палец.
  • Если струя окажется слабой или вообще будет отсутствовать, это говорит о том, что бензонасос не качает. Его нужно снять, разобрать и заменить выпускной клапан.

ДЕЙСТВИЯ ПРИ ПОВРЕЖДЕНИИ ИЛИ ЗАСОРЕНИИ ФИЛЬТРА

  • Снимите с бензонасоса крышку, достаньте топливный фильтр, тщательно его прочистите и промойте в бензине, после этого продуйте сжатым воздухом.
  • При деформации фильтра его следует заменить.
  • В бензонасосе «Пекар» и других подобных ему насосах фильтр достаётся путём выкручивания всасывающего штуцера из крышки, по этой причине саму крышку можно не снимать.

НЕИСПРАВНОСТИ ДИАФРАГМЫ

Характерным признаком неисправности диафрагмы можно считать наличие потёков топлива на корпусе бензонасоса, а также появление запаха бензина в моторном масле двигателя.

Впрочем, эти признаки могут не всегда проявляться.

  • Снимите верхнюю часть корпуса насоса.
  • Вытащите его диафрагменный узел.
  • Отверните гайку на штоке, после этого вытащите три диафрагмы.
  • Замените старые диафрагмы на новые. Для этого вам понадобится ремкомплект.
  • Затем соберите всё в обратном порядке.
  • В бензонасосе «Пекар» присутствует только одна диафрагма, которая извлекается после снятия крышки.
  • Для отсоединения узла диафрагмы, её следует повернуть на 90 градусов.
  • Если неисправны клапаны:
  • Снимите с бензонасоса крышку, а также сетчатый фильтр.
  • Осмотрите впускной клапан и полость насоса.
  • Снимите верхнюю часть корпуса, после чего осмотрите выпускной клапан.
  • Если клапаны запрессованы в корпус недостаточно герметично, неплотно прижаты или утратили подвижность, тогда насос следует заменить.
  • При обнаружении засорения их нужно убрать, а затем продуть корпус сжатым воздухом.
  • В насосе «Пекар» оба клапана находятся в крышке, поэтому для оценки их состояния её необходимо будет снять с корпуса.

В ВАЗ 21093 не работает насос, когда повреждён толкатель:

Снимите бензонасос со шпилек, отвернув для этого гайки, которыми он закрепляется

Обратите внимание, что теплоизоляционная вставка, прокладки и толкатель при этом остаются на двигателе.
Прокрутите коленчатый вал так, чтобы толкатель выдвинулся на максимальное расстояние.
Замерьте, насколько толкатель выступает над плоскостью самой верхней прокладки. Выступание должно быть от 0,8 до 1,3 мм.
Если выступание толкателя не соответствует этим значениям, то его можно попытаться отрегулировать при помощи подбора прокладок меньшей или большей толщины или заменить толкатель.
Замените только внешнюю прокладку, которая обладает наибольшей толщиной

Она находится между термоизоляционной вставкой и бензиновым насосом.
Новую прокладку можно взять в готовом ремонтном комплекте или вырезать её самостоятельно из куска паронита.
При неисправности пружинки под диафрагмой:
Снимите верхнюю часть корпуса насоса топлива, после этого выньте шток диафрагмы и внимательно осмотрите состояние пружины.
Если пружина сломалась, деформировалась или потеряла упругость, её следует заменить новой.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто в России
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
