Мигает чек в автомобиле, возможные причины

Индикатор проверки двигателя мигает, когда существует опасность повреждения катализатора. И это обычно тройка двигателей. Когда двигатель работает, топливо в одном из цилиндров не горит и выбрасывается в выхлопную трубу. Из-за того, что температура в трубе очень высокая, бензин там уже горит или попадает в катализатор в несгоревшем виде.

Чувствительный элемент катализатора может очень быстро выйти из строя со всеми вытекающими отсюда последствиями

Поэтому контрольная лампа мигает, чтобы привлечь внимание водителя! Передвигаться в этом режиме ЗАПРЕЩЕНО!. Несгоревшее топливо «отравляет» кислородный датчик, при этом датчик может и не выйти из строя, а просто в дальнейшем начнет давать ошибочные показания

И если показания кислородного бака неверны, расход топлива также будет неправильным, и работа двигателя станет нестабильной, обороты холостого хода могут начать «колебаться

Несгоревшее топливо «отравляет» кислородный датчик, при этом датчик может и не выйти из строя, а просто в дальнейшем начнет давать ошибочные показания. И если показания кислородного бака неверны, расход топлива также будет неправильным, и работа двигателя станет нестабильной, обороты холостого хода могут начать «колебаться.

Незначительное оплавление сот катализатора значительно снижает расход выхлопной системы. Поэтому через некоторое время ваша машина может начать «тупить», плохо реагировать на нажатие педали акселератора и медленно увеличивать скорость. Автомобиль потеряет былую маневренность.

Также машина может плохо заводиться или вообще не заводиться. Ведь если выхлопным газам некуда деваться, двигатель не сможет заработать.

Проверка питающего напряжения

Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.

Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).

Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.

Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.

После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.

Предыдущая запись Электронная педаль газа Следующая запись Combiloader 2.1.8 — программа для прошивки ВАЗ, ГАЗ, УАЗ Лайк 5Добавить комментарий Отменить ответ

Комментарий

Вам также может понравиться Ошибка P0322 — датчик оборотов двигателя, слабый сигнал Расшифровка P0322 Код P0322 говорит о том, что блок02.5k. Ошибка P0120 — Датчик положения дроссельной заслонки / педали, неисправность электрической цепи Расшифровка P0120 Ошибка P0120 значит, что есть неисправность03k. Ошибка P0089 — неисправность регулятора давления топлива 1 Код ошибки P0089 определяется как «Производительность02.1k.текстареа>текстареа>

Снятие модуля

Чтобы снять неисправный блок, потребуется:

1. Отключить аккумулятор от бортовой сети и снять корпус воздушного фильтра.
2. Отсоединить высоковольтные кабели и жгут электропроводки.
3. Отвернуть 3 гайки, которые удерживают узел на монтажной площадке.

Прочитайте, может пригодится: Ссылки на схемы электрооборудования.

Особенности замены

Установить катушку можно без применения специального инструмента. Система зажигания инжекторных двигателей не требует корректировки работы. Положение дроссельной заслонки настраивают в режиме холостого хода и максимального газа. При сбоях в работе необходимо проверить и выставить по меткам на шкиве привода внешних агрегатов датчик положения коленчатого вала.

Проверка модуля (катушки) зажигания автомобилей Рено Логан 1,4

• Необходимые инструменты
• — Ключ TORX 30
• — Омметр, мультиметр, тестер или иной прибор для измерения сопротивления
• — Комплект заведомо исправных свечей зажигания
• Подготовительные работы
• — Снимаем модуль зажигания с двигателя автомобиля

Отсоединяем от модуля наконечники высоковольтных проводов и разъем жгута проводов. Ключом TORX 30 отворачиваем три винта крепления модуля зажигания к клапанной крышке двигателя и снимаем его. Подробнее: «Особенности снятия и установки модуля зажигания автомобилей Рено Логан 1,4».

1. — Очищаем от загрязнения
2. Протираем сухой и чистой ветошью.
3. Порядок проверки модуля (катушки) зажигания автомобиля Рено Логан 1,4
4. Проверяем первичные обмотки катушек зажигания на «обрыв»

Подключаем измерительный прибор в режиме омметра к выводам «С» и «А» соединительной колодки модуля зажигания (одна первичная обмотка). Обозначения выводов имеются на штекере колодки. Потом к выводам «С» и «В» (вторая первичная обмотка). При исправных обмотках прибор покажет некоторое сопротивление. При «обрыве» сопротивление будет стремиться к нулю.

Проверяем вторичные обмотки катушек зажигания на «обрыв»

Измерительным прибором в режиме омметра измеряем сопротивление между выводами «1» и «4» модуля зажигания (см. фото выше). Аналогично замеряем сопротивление между выводами «2» и «3» модуля зажигания.

И в первом и во втором случае сопротивление должно быть одинаковым и находиться в пределах 7 кОм.

Проверяем наличие трещин и отслоений на корпусе модуля зажигания

Даже в случае исправности первичной и вторичной обмоток, модуль может работать с перебоями из-за утечки тока через трещины в корпусе (особенно в сырую погоду). Трещины следует зачистить и залить эпоксидной смолой.

Проверяем обмотки катушек зажигания на «пробой» (короткое замыкание)

• Сбрасываем давление в системе питания: поднимаем подушку заднего сиденья, снимаем соединительную колодку жгута проводов с топливного модуля, пускаем двигатель и даем ему поработать пока не заглохнет, после чего прокручиваем его стартером 2-3 секунды. Колодку обратно не подсоединяем.
• Снимаем наконечники высоковольтных проводов со свечей зажигания и присоединяем к ним запасной комплект заведомо исправных свечей зажигания.
• Связываем свечи проволокой за резьбовую часть и закрепляем на «массу» (например, за двигатель).
• Устанавливаем модуль зажигания на двигатель и присоединяем к нему колодку жгута проводов.
• Помощник прокручивает двигатель стартером, на свечах должно наблюдаться попарное (1-4, 3-2) возникновение искры, что свидетельствует об исправности модуля зажигания и отсутствия «пробоя» в его обмотках.

После проверки модуля зажигания устанавливаем на него высоковольтные провода согласно имеющейся на проушинах его крепления нумерации и отсчета цилиндров от коробки передач.

Примечания и дополнения

— Неисправности: двигатель «троит», двигатель «двоит» (работают только две свечи), дергается в движении, «провал» при нажатии на педаль «газа» и пр. могут возникнуть не только по вине вышедшего из строя модуля зажигания.

Аналогичные симптомы появляются при отказе других элементов системы зажигания автомобиля Рено Логан 1,4: «пробиты» высоковольтные провода, неисправны свечи зажигания, при возникновении неисправности в топливной системе (форсунки, бензонасос), системе управления двигателем (ЭСУД).

Поэтому, если установлено, что модуль зажигания исправен, следует проверить остальные элементы системы зажигания, элементы топливной системы и регулятор холостого хода с датчиком положения дроссельной заслонки.

Еще статьи по системе зажигания двигателя автомобиля Рено Логан 1,4

Свечи зажигания NGK в систему зажигания двигателя автомобиля Рено Логан Проверка высоковольтных проводов Рено Логан

Сравнительный тест-ремонт

— Проверка модуля (катушки) зажигания автомобилей ВАЗ 2108, 2109, 21099 с инжекторным двигателем

Замена катушки зажигания (модуля) Рено Логан на 8 и 16 кл моторе

Катушка зажигания (модуль) это один из элементов системы зажигания любого автомобиля, которая преобразует низковольтное напряжение в высоковольтный импульс. Катушка может быть как общей (у 8 клапанных моторов), так и индивидуальной (у 16 клапанных). Если говорить простым языком, то катушка зажигания это устройство подающее напряжение по высоковольтным проводам (ПВН) на свечи зажигания.

Возможные причины неисправности модуля зажигания (катушки)

Большинство владельцев Рено Логан с 8 клапанными моторами сталкиваются с одной и той же проблемой.

Катушка зажигания (одна на все свечи) располагается на клапанной крышке, которая при работе мотора разогревается и приводит к плавлению корпуса катушки. Очень часто на катушках можно увидеть следы плавления, трещины и сколы на корпусе.

В результате сильного нагрева клапанной крышки, тепло передается на катушку зажигания, это является одним из конструктивных недостатков Логана с 8 клапанным мотором.

В результате этого, чаще всего и возникают проблемы в работе катушки.

Признаки неисправности модуля (катушки) зажигания

• Увеличенный расход топлива
• Неравномерная работа двигателя, провалы
• Временная потеря динамики при движении

При выявлении одного из вышеуказанных признаков следует обратиться к специалистам, или самостоятельно проверить модуль зажигания.

Выбор модуля (катушки) для Логана с 8 кл мотором

Оригинальная катушка зажигания под номером 224336134R устанавливалась на автомобиль с 2012 года выпуска, до этого устанавливалось несколько других видов катушек, поэтому прежде чем покупать новую, лучше снять старую и посмотреть номер детали. На модели устанавливали так же катушки с номером 7700274008.

Аналоги оригинального модуля зажигания:

• Bosch F000ZS0221 (Германия)
• TSN 1229 (Россия)
• Quartz QZ0274008 (Германия)
• FranceCar FCR210350 (Франция)

Какую именно катушку выбрать, зависит от ваших финансовых возможностей.

Выбор катушки (модуля) зажигания для 16 кл мотора

Номер оригинальной катушки зажигания 8200765882. Всего на 16 клапанном моторе 4 катушки зажигания, на каждую свечу по одной катушке.

Аналоги:

• Valeo 245104 (Франция)
• TSN 1246 (Россия)
• Quartz QZ0765882 (Германия)
• NGK 48002 (Япония)

При выборе катушки для 16 кл мотора можно выбрать и оригинал. Стоимость его по отношению к аналогам не велика.

Инструкция по замене модуля на 16 кл двигателе

Отсоединяем колодку провода питания от катушки.

Далее снимаем бронепровода (ПВН) заметьте на катушке указаны номера цилиндра к которым должны идти провода.

Выкручиваем три болта крепления катушки и снимаем ее. Если катушка стоит давно, то могут возникнуть проблемы с ее откручиванием. Болты могут «прикипеть» или заржаветь резьба, будьте аккуратны.

Берем новую катушку и устанавливаем на место. С катушкой зажигания должны идти 3 болта крепления. Они короче, чем от старой катушки, но именно на них и будем прикручивать новую.

Теперь смотрим номера на катушке и одеваем ПВН (бронепровода)

Далее остается только подключить колодку с проводами к катушке

Инструкция по замене на 16 кл двигателе

Здесь все гораздо проще. У каждой свечи своя индивидуальная катушка зажигания.

1. Отсоединяем штекер от катушки зажигания
2. С помощью ключа на 8 откручиваем болт крепления катушки и достаем ее
3. Берем новую катушку и устанавливаем на место. Производим сборку в обратной последовательности.

На этом замена катушки завершена.

Неисправности катушки и замка зажигания: что предпринять?

Большое значение для работоспособности автомобиля имеет катушка зажигания Рено Логан. При ее неисправности, машину просто не удастся завести, а значит и свои функции транспортного средства она не выполнит. К сожалению, замок зажигания Рено Логан вообще и катушка в частности достаточно часто выходят из строя. О том, как их починить или полностью заменить вы узнаете из статьи.

Снятый замок зажигания

Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.

Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.

Ремонт замка зажигания и его замена производится достаточно просто:

• вначале нужно отсоединить минусовую клемму;
• затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
• теперь вы сможете демонтировать элементы рулевого колеса;
• отключив питание, аккуратно удалите иммобилайзер;
• под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
• затем, сместив фиксатор, вы сможете отсоединить колодку;
• используя отвертку, выверните блокирующий болт из корпуса замка;
• потом нужно вставить ключ и повернуть его на четверть оборота;
• теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.

Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).

Как проверить катушку зажигания?

Модуль зажигания

Если не усложнять объяснения, то катушка (модуль зажигания) представляет собой узел, при помощи которого подается напряжение на свечи. Она преобразует его из низковольтного в высоковольтный импульс.

Проверить работу узла можно несколькими способами. Первый из них подходит, если на вашем двигателе их несколько, как на 16 клапанных вариантах двигателей Рено Логан, Сценик и других. В этом случае непосредственно во время неправильной работы двигателя отключайте катушку.

Если после отключения, работа идет с нарушениями, значит данный узел был работающим. Попробуйте отключить следующий. При отключении не работающей катушки, на работе двигателя это никак не скажется.

Или вы можете проверить на снятой КЗ сопротивление обмоток и измерение между контактами и на выходе на свечу. При этом измерение нужно проводить по очереди на всех узлах. Также посмотрите на состояние электродов свечей, под неисправной катушкой они будут влажными и иметь нагар.

Характерные неисправности узла

Старый модуль с трещинами и следами плавления

Чаще всего поломка катушки зависит от неисправных свечей и высоковольтных проводов. Когда неисправны эти части, возникает большое сопротивление, тем самым вырастает нагрузка на катушку.

Часто причиной поломки является перегрев. Дело в том, что катушка зажигания Рено Меган 2 не находится в безопасном месте, а прямо на клапанной крышке. Так сильно разогревается во время работы двигателя, а вместе с ней и сама катушка. В результате, ее корпус плавится.

Основные признаки неисправности — это неестественно большой расход топлива, неравномерная работа двигателя или кратковременная потеря динамики на ходу. Также, бывает, автомобиль не заводится, то есть происходит блокировка запуска двигателя.

1. Замок в упаковке 2. Модуль, вид снизу 3. Демонтаж замка

Инструкция по ремонту и замене катушки зажигания

Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.

Нужно делать следующим образом.

Вначале, вам нужно отсоединить от катушки питание. Затем снимите бронепровода, они же ПНВ

Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены. Теперь нужно открутить три болта, которыми закреплена катушка

Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу

Но будьте осторожны. Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их. Теперь просто подключите бронепровода в соответствии с номерами на катушке Остается только подключить колодку с проводами и проверить работу двигателя.

Если вы все сделали правильно, проблем с работой двигателя не возникнет и он легко сможет завестись.

Видео «Замена модуля зажигания на Рено Логан»

В этом видео схематично показан весь процесс замены модуля (автор ролика — Ремонт Рено Логан своими руками).

 Загрузка …

Manual.CountryAuto.ru :: Renault :: Logan :: Проверка модуля зажигания

10.8.2. Проверка модуля зажигания

Вам потребуется тестер или омметр.

1. Отсоедините от модуля зажигания наконечники высоковольтных проводов.	2. Измерьте сопротивление вторичной обмотки, подсоединив омметр к высоковольтным выводам модуля зажигания. Сопротивление вторичной обмотки должно составлять приблизительно 7,0 кОм.

3. Повторите проверку для выводов «2» и «3».

4. Если сопротивление хотя бы одной вторичной обмотки отличается от указанного, замените модуль зажигания.

5. Подсоедините на место высоковольтные провода.

ПРИМЕЧАНИЕ Перед установкой смажьте наконечники высоковольтных проводов консистентной смазкой. Завод-изготовитель рекомендует FLUORINE GREASE (каталожный номер 82 00 168 855), но можно использовать и технический вазелин.

Как проверить сопротивление катушки зажигания мультиметром

Приведем пошаговую инструкцию:

Этап № 1

Сперва отключаете на аккумуляторе «минусовку», осуществляете ослабление кронштейнов. Далее – отсоединяете катушечные провода, тщательно прочищаете ее корпус. Если в период проведения данных работ Вы выявили существенные неполадки и поломки – допустим, где-то образовались трещины либо серьезные повреждения, стоит приостановить диагностический процесс. Лучше сразу идти покупать новую катушку, поскольку другого варианта решения проблемы в данном случае просто не будет – Вы просто потратите свое драгоценное время и нервы.

Еще один важный момент для хозяев автомобилей заключается в следующем: у каждой из катушек абсолютно разные показатели сопротивления обмоток, энергии и так далее. Как раз по этой причине следующая рекомендация: обязательно уточняйте все отраженные выше технические показатели каждой определенной катушки.

Первый этап диагностического процесса – это когда проверяется первичная обмотка. Присоединяете к ее отрицательным и положительным контактам мультиметр. До этого установите на приборе режим, который будет измерять сопротивление.

Естественно, технические характеристики разных машин будут иметь определенные отличия, так что лучше заблаговременно получить инструктаж по использованию собственного автомобиля – чтобы хорошо разбираться во всех этих цифрах. Но, отвечая на вопрос, какое сопротивление должно быть на катушке зажигания, ориентироваться все же стоит на следующие цифры: от 0,4 до 2,0 Ом. Если же на устройстве нулевая отметка сопротивления, катушка определенно пережила небольшое замыкание (это лишь подтверждает данное обстоятельство). Если же на тестере красуется знак бесконечности, можно с уверенностью говорить о том, что оборвалась цепь.

Этап № 2

Второй диагностический этап состоит из следующих действий: сперва проверяется вторичная обмотка. С этой целью следует присоединить устройство измерения к положительному контакту. Кроме того, потребуется его присоединение к выводу от провода, который находится под сильным напряжением. Если вести речь про катушки с сердечником из пластинки, то их показатель равен 6-8 кОм. А у иных моделей этот показатель может быть выше 15 кОм.

Этап № 3

Параметр сопротивления в обеих ситуациях должен замеряться крайне тщательно. После этого стоит провести сравнительный анализ полученных результатов и регламентированных требований.

Катушка – это очень интересная транспортная составляющая. Даже при самом небольшом сдвиге от нормальных характеристик могут возникнуть проблемы с двигателем.

Важный момент: стоит обязательно сказать и о том, что рассматриваемый компонент относится к тем, которые невозможно отремонтировать. Если поломка серьезная – проблему решит лишь покупка нового устройства. Поговорим о некоторых особенностях процесса, с помощью которого можно прозвонить катушку зажигания тестером.

Назначение и принцип работы

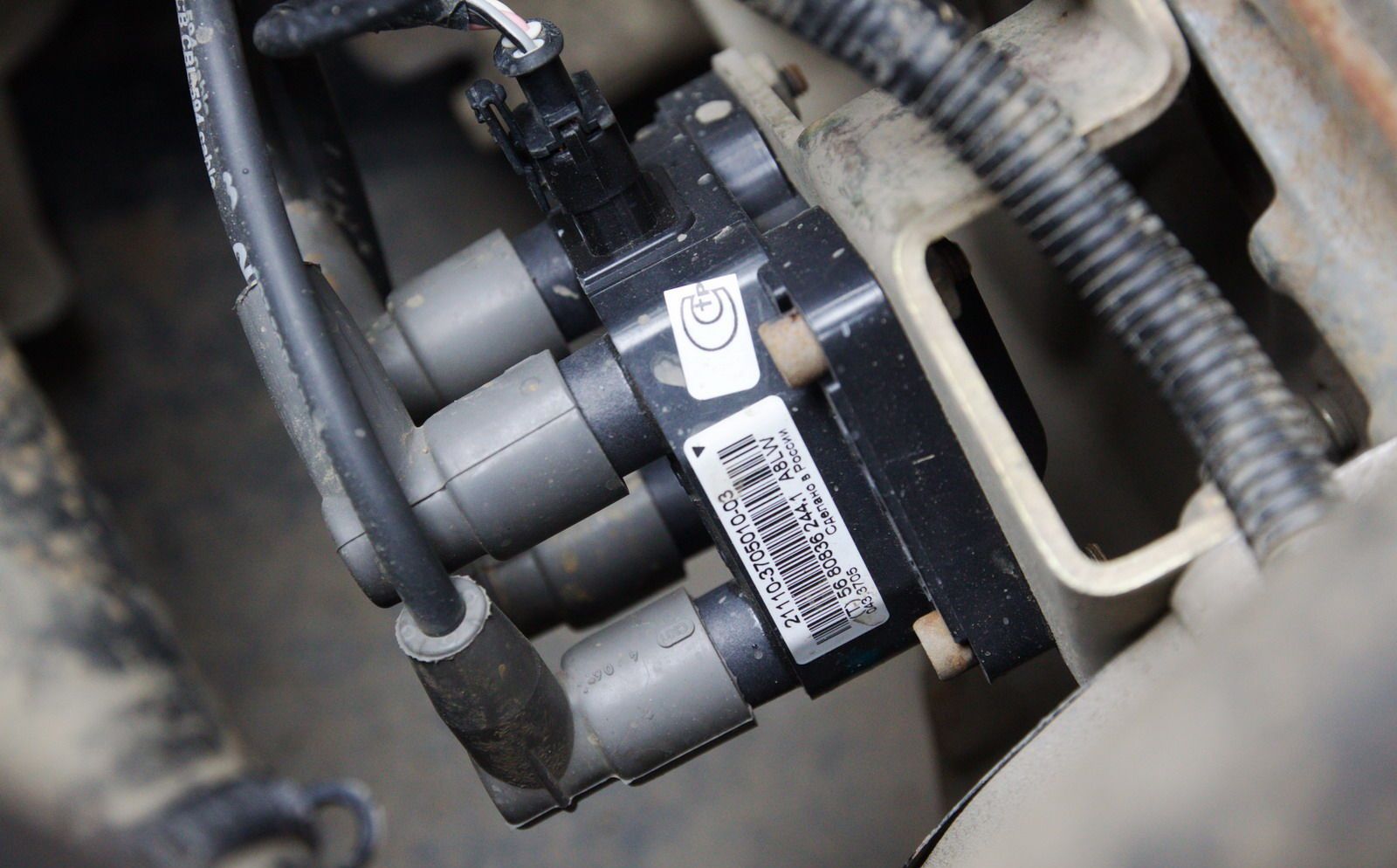

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Инструкция по ремонту и замене катушки зажигания

Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.

Нужно делать следующим образом.

Вначале, вам нужно отсоединить от катушки питание.
Затем снимите бронепровода, они же ПНВ

Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены.
Теперь нужно открутить три болта, которыми закреплена катушка. Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу

Но будьте осторожны.
Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их.
Теперь просто подключите бронепровода в соответствии с номерами на катушке
Остается только подключить колодку с проводами и проверить работу двигателя.

Для чего нужна

Главное назначение катушки зажигания – преобразование низковольтного электрического импульса, поступающего от прерывателя, усилителя зажигания (коммутатора) либо блока управления двигателя в высоковольтный импульс, нужный для выработки искры в свече зажигания.

Свеча зажигания имеет одно-, двух- или трехлепестковый зазор электрического пробоя расстоянием от 0,4 до 1,1 мм в зависимости от черт двигателя. Считается, что в воздушной среде для образования электрической искры между двумя проводниками нужен импульс не меньше 6 килоВольт на 1 миллиметр зазора.

Так

, электрический импульс, вырабатываемый катушкой зажигания для обеспечения уверенного зажигания должен быть не меньше 10 килоВольт. Учитывая падение напряжения на высоковольтных проводах и ограничительном сопротивлении зажигания, в большинстве случаев напряжение электромагнитного импульса выбирают около 12 — 20 килоВольт.

Импульс напряжения, поступающий с катушки зажигания, может привести к важному поражению электрическим током(!)

Очень страшны такие поражения для людей, страдающих сердечными болезнями, они смогут привести к сбою сердечного ритма. Простые резиновые электрические защитные перчатки от импульсов величиной более 15 кВ не предохраняют, их стандартное пробивное напряжение всего 6,3 кВ.

Нужно быть предельно осмотрительным при работе, контроле работоспособности катушек зажигания. Кроме того, измеряя сопротивление первичной обмотки, вы пропускаете через нее ток мультиметра, что трансформирует высоковольтный импульс во вторичную обмотку.

Не работает бензонасос на Рено Логан

Легковой автомобиль Рено Логан, имеет в системе питания двигателя электрический бензонасос, который расположен в бензобаке. Включает его в работу реле. Расположено оно под капотом автомобиля внутри монтажного блока, стоящего рядом с аккумулятором, со стороны её плюсовой клеммы. В этом же монтажном блоке установлен и 20 амперный предохранитель (схема предохранителей представлена в статье про не работающий сигнал), защищающий электрическую цепь бензонасоса. Если снять крышку и перевернуть её, то там Вы увидите схему, руководствуясь которой, найдёте требующийся Вам предохранитель и реле. На удивление Россиян, здесь же можно найти и запасной предохранитель требующегося номинала.

Читать также: Солярка или дизельное топливо

При включении зажигания, до запуска стартера, водитель должен слышать в течении непродолжительного времени, звук работающего бензонасоса, который поднимает давление бензина в топливной рампе. Если этого звука не слышно, значит, придётся открывать капот и проверять состояние предохранителя и реле бензонасоса. Чтобы проверить предохранитель, его придётся аккуратно пинцетом достать из гнезда, также нужно проверить состояние его клемм на предмет коррозии.

Если предохранитель перегорел, то придётся искать причину его выхода из строя, а если он цел, то дальше проверяем реле. При открытом капоте, при повороте ключа зажигания в положение «зажигание включено», Вы должны хорошо слышать звук, срабатывающего реле. При отсутствии этого звука, придётся проверить, подаётся ли напряжение на контакты этого реле. На одном контакте напряжение командное, а на втором питающее. Командное напряжение нужно для того, чтобы замкнулись контакты реле и тогда питающее напряжение должно пойти на клеммы бензонасоса.

При исправном предохранителе и реле, проверяем, подаётся ли напряжение на клемму колодки бензонасоса. Если напряжение есть, значит, неисправен сам бензонасос или есть проблемы с подсоединением массового провода.

Приступаем к разборке двери

Чтобы заменить замок в дверной панели Рено Логан потребуется демонтаж внутренней обивки.

1. Сняв карту, переходим к демонтажу стекла.
2. Высвобождаем замочную тягу из держателя рукоятки отпирания.
3. Оказав надавливающее воздействие на фиксаторы, производим отсоединение тяги, позволяющей заблокировать дверь Рено Логан.
4. Не забываем высвободить еще пару тяг, входящих в комплекс замочного узла.
5. Сам замок побеждается путем откручивания трех болтов, его удерживающих.
6. Извлечение узла производим через специальный технологический проем в дверной панели, не забыв отсоединить подводящую проводку.
7. Тягу, подходящую к дверной ручке, также снимаем и устанавливаем на новый замочный узел.

Сборка осуществляется посредством таких же манипуляций, носящих обратный характер.

Тестирование искрой

Проверить работоспособность с помощью искры очень просто. Это можно сделать даже в пути, но он не дает гарантии, что проблема именно в этом устройстве.

Как образуется искра

Вначале ток через замкнутые контакты прерывателя или через открытый ключ коммутатора идет по виткам первичной обмотки. От этого возникает магнитное поле. Его силовые линии проходят через сердечник и замыкаются в пространстве вокруг витков. При размыкании контактов или запирании ключа прохождение тока через первичную обмотку прекращается. Вместе с этим пропадает и магнитное поле. Его силовые линии при этом пересекают витки первичной обмотки, вследствие чего в них возникает электрический импульс напряжением около 300 В. Благодаря индукции он наводит во вторичной обмотке другой электрический импульс. Его напряжение можно посчитать, если напряжение первого умножить на коэффициент трансформации.

Инструменты и материалы

Для проведения теста искрой не нужно специального оборудования, достаточно приготовить следующие инструменты и материалы:

• свечной ключ;
• пассатижи;
• исправную свечу.

Без данного инструмента не обойтись. Кроме того, желательно иметь под рукой помощника.

Порядок действий

Во время проверки нужно получить искру. Для этого нужно выполнить следующие шаги:

1. Перед тестом нужно ключ зажигания перевести в положение «0», чтобы не стукнуло током. Затем нужно проверить все соединения, в том числе на катушке и свечах, то есть прозвонить всю электрическую цепь.
2. Далее нужно на 1-м цилиндре снять наконечник со свечи и соединить его с исправной свечой.
3. Затем нужно с помощью пассатижей взять наконечник и замассировать свечу.

   Массирование свечи зажигания При этом юбку свечи следует прижать к поверхности из металла, которая е имеет никакого покрытия в виде краски или другого материала. Можно использовать для массирования двигатель.

4. Помощник должен повернуть ключ зажигания в положение старта, чтобы провернуть с помощью стартера коленчатый вал на несколько оборотов.
5. В этот момент катушка получит напряжение и начнет работать. При этом она будет выдавать высоковольтные импульса, проявляющиеся в виде искры, проскакивающей между контактами свечи. Яркая искра фиолетового цвета говорит об исправности устройства. Слабая искра оранжевого цвета свидетельствует о возможных проблемах либо с катушкой, либо с проводкой. Если искры нет, то может быть неисправен модуль или есть обрыв в цепи проводки.

При отсутствии заведомо свечи в исправном состоянии можно выкрутить свечу из двигателя. Это можно сделать с помощью свечного ключа и выполнить вышеописанные действия. Но при этом может быть неисправна используемая свеча, поэтому нужно будет провести тест с несколькими свечами, меняя также наконечник. Это увеличит вероятность того, что причина неисправности в катушке.

Если на двигателе установлены индивидуальные модули, для проверки достаточно менять их местами. Например, модуль с второго цилиндра ставится на первый, а с первого – на второй. Менять местами нужно только модули, оставляя проводку в цилиндре.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.
