Расширительный бачок системы охлаждения двигателя ВАЗ 2108, 2109, 21099

Для компенсации теплового расширения охлаждающей жидкости (ОЖ) в системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 установлен расширительный бачок.

— Устройство расширительного бачка

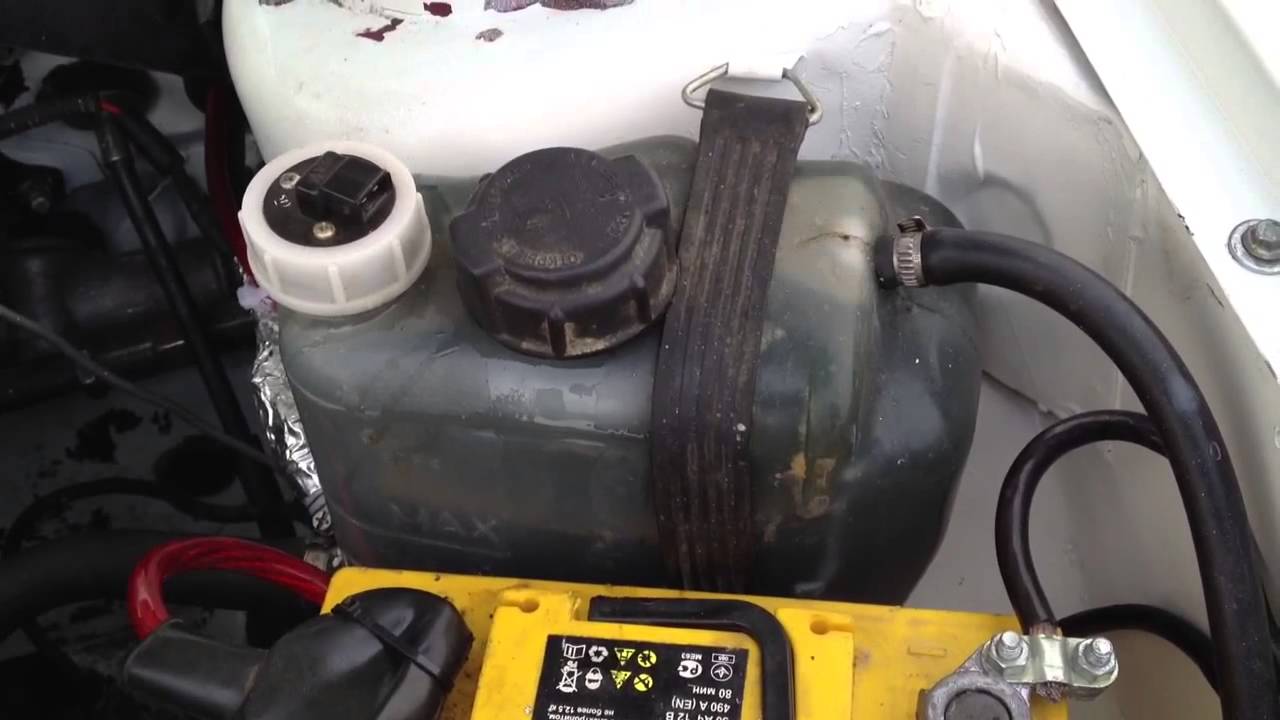

Расширительный бачок изготовлен из полупрозрачной пластмассы. Он имеет два штуцера: толстый нижний — выход на термостат и тонкий верхний для шланга сброса пара и лишней жидкости в радиатор.

Его заливное отверстие закрыто крышкой с двумя клапанами. Выпускной открывается на прогретом двигателе и выпускает пар из системы охлаждения (стравливает избыточное давление). Впускной открывается на остывающем двигателе и запускает туда воздух, выравнивая давление с атмосферным (компенсируется разрежение в СО). Таким нехитрым способом в системе охлаждения поддерживается оптимальное давление на разных режимах работы двигателя, что сохраняет его температурный режим в нужных рамках.

На части бачков имеется второе отверстие под датчик уровня охлаждающей жидкости.

— На боковой части бачка подштамповкой выполнены метки с обозначением min и max. На холодном двигателе между ними должен находится уровень охлаждающей жидкости.

Расширительный бачок в системе охлаждения инжекторного двигателя 2111 автомобиля ВАЗ 21093 (21083, 21099)

— Как работает расширительный бачок

Нагретая двигателем охлаждающая жидкость (тосол, антифриз) расширяется, ее объем увеличивается в результате уровень в расширительном бачке приближается к отметке max.

При замене охлаждающей жидкости она заливается в систему охлаждения через заливное отверстие в расширительном бачке.

Стоит уровню ОЖ в бачке упасть до одного литра срабатывает датчик уровня ОЖ. Поплавок датчика опускается вниз, магнит приближается к геркону, воздействует на него своим магнитным полем, контакты внутри геркона замыкаются, электрическая цепь датчика замыкается. На лампочку в панели подается минус, и она загорается, сигнализируя водителю, что уже вот-вот и двигатель закипит.

— Неисправности расширительного бачка

Трещина в корпусе бачка

В зависимости от величины ОЖ будет уходить либо практически сразу, либо понемногу. Можно запаять ее, но лучше заменить бачок новым.

Подтекание ОЖ под пробку

Нарушена герметичность соединения пробки с горловиной бачка, возможно повреждена прокладка. Или в системе слишком сильное давление, например из-за заклинивания клапана в этой самой крышке.

Срыв пробки

Слишком большое давление в системе охлаждения. См. «Проверка системы охлаждения двигателя 21083».

Вздутие или, наоборот сжатие бачка

Неисправность термостата — заклинивание его элемента в открытом или закрытом положении.

Сильное бурление в бачке

Возможно пробита прокладка головки блока и в ОЖ попадают газы из камеры сгорания или перегрев двигателя.

Ржавый тосол в бачке

Двигатель был перегрет.

— Применяемость расширительного бачка

В системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 устанавливается расширительный бачок 2108-1311014, с одним отверстием, закрытым крышкой.

На автомобилях ВАЗ 21083, 21093, 21099 с европанелью устанавливается расширительный бачок 21083-1311014 (01, 03). С двумя отверстиями. Одно для крышки, другое под датчик уровня охлаждающей жидкости 21083-3839310 (01, 02, 03).

Расширительные бачки системы охлаждения карбюраторных и инжекторного двигателей автомобилей ВАЗ 2108, 2109, 21099 (с одним и с двумя отверстиями)

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
Ослабьте крепление хомутов, удерживающих шланги.
Отключите три шланга, которые подсоединены к корпусу вашего термостата.
Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс заменыДля замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Расширительный бачок системы охлаждения двигателя ВАЗ 2108, 2109, 21099

— Устройство расширительного бачка

На части бачков имеется второе отверстие под датчик уровня охлаждающей жидкости.

Расширительный бачок в системе охлаждения инжекторного двигателя 2111 автомобиля ВАЗ 21093 (21083, 21099)

— Как работает расширительный бачок

— Неисправности расширительного бачка

Трещина в корпусе бачка

Подтекание ОЖ под пробку

Срыв пробки

Слишком большое давление в системе охлаждения. См. «Проверка системы охлаждения двигателя 21083».

Вздутие или, наоборот сжатие бачка

Неисправность термостата — заклинивание его элемента в открытом или закрытом положении.

Сильное бурление в бачке

Возможно пробита прокладка головки блока и в ОЖ попадают газы из камеры сгорания или перегрев двигателя.

Ржавый тосол в бачке

Двигатель был перегрет.

— Применяемость расширительного бачка

Процесс замены антифриза

Процедура обновления антифриза в ВАЗ 2109 не является особо сложной. По этой причине транспортное средство не обязательно направлять в специализированную техническую мастерскую — он сам может сменить охладитель системе своего автомобиля. В этих целях автолюбителю понадобится:

Выбрать правильное место для установки транспортного средства перед сменой антифриза. Площадка должна иметь совершенно горизонтальную поверхность, без спусков и возвышений;
Подготовить инструментарий, в который входят:
- Плоскогубцы или пассатижи;
- Вместительную (не менее 10 литров объёма) ёмкость для стекания израсходованной технической жидкости. В этих целях может использоваться объёмный таз, ведро или канистра;
- Салфетки для протирания деталей от остатков антифриза;
- Набор ключей и отвёрток;
- Плотные перчатки;
Найти напарника, чтобы трудоёмкая процедура замены охладительной жидкости стала проще и заняла меньше времени.

Внимание — техника безопасности! При работе с системой охлаждения ВАЗ 2109 и охлаждающей технической жидкости следует помнить, что:

Перед сменой антифриза необходимо остановить двигатель и дать ему полностью остыть. В противном случае охладитель, разогретый до порога собственного кипения и находящийся под большим давлением, может обжечь автовладельцу руки и лицо;
Охладительная жидкость обладает высоким уровнем токсичности. Поэтому её ни в коем случае нельзя пить, а при попадании антифриза в глаза или на слизистую носа или рта рекомендуется промыть поражённое место кипячёной водой.

Для замены охладительной жидкости в системе ВАЗ 2109 понадобится 8,7 литров свежего охладителя. Более старые «Девятки» вмещают до 7,5 литров технической жидкости, однако встречаются модели вместимостью до 9 литров. Поэтому рекомендуется запастись 10 литрами свежего антифриза при смене такового в охладительной системе ВАЗ 2109.

В процессе смены охладительной субстанции могут возникнуть такие проблемы, как обнаружение скрытой течи или попадание в систему воздуха. При обнаружении незначительной протечки можно воспользоваться герметиком для автомобилей марки ВАЗ, но в большинстве случаев рекомендуется сменить повредившуюся деталь. При формировании воздушной пробки производится прогон двигателя.

Саму процедуру смены антифриза на ВАЗ 2109 можно условно разделить на 2 этапа. Поговорим подробнее о каждом из них.

Этап первый

Первый этап — слив антифриза с бака ВАЗ 2109, а также с блока цилиндров рассматриваемого транспортного средства. Пошаговая структура этой процедуры представлена ниже:

Разместить тару для сливаемого отработанного антифриза под расширительным бачком автомобиля;
При помощи ключей и отвёртки открутить пробки и освободить сливное отверстие;
Позволить отработанной жидкости мерно стекать в ёмкость. Если охладитель не вытекает, значит слив засорён;
Переместить тару для слива под блок цилиндров ВАЗ 2109;
Дать стечь остаткам антифриза;
Закрутить все сливные пробки.

Далее рекомендуется промыть систему охлаждения ВАЗ 2109. Промывать системные детали обязательно, если:

Производится замена используемого антифриза на несовместимый аналог, так как при промывке смывается защитная микроплёнка, образованная предыдущим охладителем;
Слив сильно засорён.

Однако системная промывка всё рано рекомендуется к проведению, потому что в процессе таковой можно легко обнаружить течь до заливки свежего антифриза. Для промывания системы ВАЗ 2109 можно использовать как специальные химические вещества, так и чистую дистиллированную воду. Жидкость заливается в расширительный бачок ВАЗ 2109, и на 15 минут запускается двигатель автомобиля. После этого отработанная промывочная субстанция сливается, и процедура повторяется до тех пор, пока вода не станет полностью прозрачной.

Этап второй

Завершением процедуры замены антифриза на ВАЗ 2109 Инжектор и стандартной «Девятки» является заливка свежей охладительной жидкости. Прежде всего необходимо разбавить концентрат охладителя. Для этого понадобится чистая ёмкость и дистиллированная вода. Соотношение жидкостей зависит от желательной температуры кипения антифриза — чем она выше, тем больше должно быть концентрата охладительной субстанции по отношению к воде.

Перед заливкой свежего охладителя в систему ВАЗ 2109 необходимо обеспечить герметичность бачка, плотно закутив все сливные пробки. Готовая смесь заливается в расширительный бачок. После этого запускается двигатель (на 10-15 минут, так называемый «прогон»). Это необходимо для удаления попавшего в систему воздуха. После прогона мотора обязательно проверяется уровень охладительной субстанции, если он снизился, необходимо долить недостающее количество антифриза.

Патрубки системы

Эти элементы изготавливаются из резины с армированием. С их помощью соединяются все компоненты друг с другом. Патрубки системы охлаждения ВАЗ-2108 крепятся при помощи хомутов. Но в конструкции имеется ряд недостатков, среди которых можно выделить такие:

Корпус термостата соединяется с блоком двигателя с помощью короткого патрубка. Это делает конструкцию дешевой, но возникает вероятность того, что появится течь.
Патрубки, которые идут от системы охлаждения к крану печки, расположены очень близко к выпускному коллектору. Это оказывает влияние на состояние резины – она быстро приходит в негодность из-за высокой температуры. Кроме того, постоянно на патрубки эти попадает вода, грязь, что только усугубляет ситуацию.

Стоит отметить, что качество патрубков довольно низкое, поэтому их следует менять не реже раза в два года. Примерно такой ресурс у патрубков.

Патрубки системы

Корпус термостата соединяется с блоком двигателя с помощью короткого патрубка. Это делает конструкцию дешевой, но возникает вероятность того, что появится течь.
Патрубки, которые идут от системы охлаждения к крану печки, расположены очень близко к выпускному коллектору. Это оказывает влияние на состояние резины – она быстро приходит в негодность из-за высокой температуры. Кроме того, постоянно на патрубки эти попадает вода, грязь, что только усугубляет ситуацию.

Радиаторы

Всего их два в системе – основной и печки. Но общая конструкция у них практически одинаковая. Независимо от того, система охлаждения ВАЗ 2109, инжектор установлен или же карбюратор, радиаторы используются одинаковые. Тонкие ячейки, по которым жидкость двигается сверху вниз. Ячейки окружены десятками тончайших пластин, они позволяют увеличить эффективность охлаждения двигателя. Но есть существенные различия в радиаторах.

Во-первых, основной имеет большие размеры по сравнению с радиатором печки. Во-вторых, функции совершенно иные. В-третьих, радиатор охлаждения имеет отверстие для установки датчика-выключателя вентилятора. Для сравнения – обдув радиатора печки можно включить при любой температуре. А вот основной запускается автоматически. Но про это будет рассказано в конце статьи.

Как бороться с неисправностями системы охлаждения

Ремонт в большинстве случаев состоит в замене деталей. Находим причину поломки, после чего заменяем неисправную деталь.

Постоянное понижение уровня ОЖ в бачке. Если протекает тосол, нужно провести проверку патрубков системы охлаждения и термостат, какая-то из этих деталей имеет повреждения, замените неисправную на новую.
Возможно, из строя вышел датчик температуры возле блока цилиндров, проверьте его контакты, переподключите. Если не помогло — замените датчик.
Иногда в радиаторе образуется воздушная пробка, которая не дает ОЖ передвигаться по каналам. Как выгнать воздух из системы охлаждения? Прогрейте радиатор и прощупайте рукой в перчатке его тело. Если в каких-то местах он холодный, значит там пробка. Нам понадобится верхний патрубок (шланг), который ведет к радиатору. Заливаем полный бачок тосола, включаем двигатель. Патрубок нужно слегка отгибать, воздух понемногу будет выходить сам. Чтобы воздушная пробка в системе охлаждения пропала, потребуется очень аккуратно проделывать эту процедуру. Воздух выйдет, когда из патрубка польется тосол, а сама трубка нагреется.
Если причина в прокладке головок блока цилиндров, вы можете не сразу обнаружить неисправность. Количество ОЖ в бачке будет постепенно уменьшаться, что практически незаметно. Одним из признаков этой неисправности будет мутный цвет масла, который возникает после того, как тосол попадает в поддон картера.

Отремонтировать подобную неисправность можно таким образом:

найдите карбюратор, от которого следует отключить контакты и тросики газа;
отключается тросик воздушной заслонки;
извлекаются патрубки;
снимается трамблер;
откручиваются 3 болтовых крепления распределителя ГБЦ;
сливается жидкость охлаждения;
снимаем все, что мешает добраться до прокладки;
крышка снимается после того, как вы открутите 2 гайки и головку;
демонтируется старая прокладка, затем устанавливается новая, после чего производится сборка в обратном порядке.

Это самые простые варианты борьбы с неисправностями, которые приводят к перегреву движка ВАЗ 2109. Более сложный ремонт лучше проводить на СТО. Если вы на ходу заметили, что температура ОЖ возросла до 120ºС, единственный способ охладить двигатель — свернуть на обочину и выключить движок при первой же возможности.

Причины перегрева

Причиной перегрева может стать неисправность одного либо нескольких элементов охлаждающей системы. Частыми причинами являются недостаток ОЖ в бачке либо неисправный термостат. Многие автомобилисты просто забывают проверить эти мелочи. Нередко в девятке могут обнаружиться течи, из-за которых антифриз либо тосол постоянно убывают. Модель ВАЗ 21093 также страдает от подобных явлений в результате длительной эксплуатации.

В термостате же скапливаются частички, которые не позволяют подвижному элементу устройства двигаться, его заклинивает.

Замена патрубков и термостата решает проблему перегрева. Но если перегрев случается по этим причинам, то скорее всего просто истек срок эксплуатации того или иного элемента. Другое дело — некорректная эксплуатация.
Мотор не рассчитан на работу с перегрузкой, например, при буксировке либо на холостом ходу. В таких случаях нагревание происходит настолько быстро, что температура интенсивно поднимается выше нормы. Ресурса системы охлаждения недостаточно, в результате чего мотор перегревается.
Некорректная регулировка системы впрыска и зажигания на заводе либо после ремонта приводит к тому, что нарушается процесс сгорания горючей смеси. Отработанные газы на выходе получаются горячее, чем это нужно, в результате чего температура узла повышается. Страдает не только двигатель, но и карбюратор.

Слишком горячие газы на выходе из камеры сгорания становятся причиной прогорания выпускного клапана, что также ведет к перегреванию.

Вступление:

ВАЗ-21099 — переднеприводной 4-дверный автомобиль завода ВАЗ.

Данная модель представляет собой модификацию ВАЗ-2109 с кузовом «седан». Впервые данная модель была представлена в 1991 году, а серийно начала выпускался с 1992 г. по 2004 г. Сейчас эта модель собирается из россиийских машино-комплектов на Украине с оформлением салона, как у модели Ваз— 2115. В америке данная модель получила название Lada Forma-Лада Форма.

Основные достоинства и преимущества автомобиля характерны для всех моделей: высокие динамичные и скоростные качества, хорошая управляемость и устойчивость на различных типах дорожных покрытий, крепкие бамперы. Отмечались так же недостатки: уязвимость картера двигателя и маслофильтра, снижение ремонтнопригодности относительно предыдущих моделей ВАЗ, гремящая отделка салона из дешевого серего жесткого пластика, не очень хорошая эргономика педального узла.

Начиная с 1997 г. на опытно-промышленном производстве «ВАЗа» начали производить модель ВАЗ-2115 (пятнашка), представлявшую собой рестайлинговую версию ВАЗ-21099 и первую машину серии «Самара-2».

В 2004 г. ВАЗ-21099 был снят с производства и полностью заменён на модель ВАЗ-2115 (пятнашка).
