Полезная схема проводки ваз 21099: карбюратор и его электромагнитный клапан

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

Преимущества и недостатки

У Солекс есть определенные неизбежные недостатки, но есть и положительные качества, за которые их любят владельцы отечественных автомобилей:

1. Качественная сборка. Сюда можно отнести всё, что касается материалов и точности изготовления всех деталей. Нет необходимости «дорабатывать напильником» то, что и так добротно сделано;
2. Лучший показатель смешивания топлива. Поскольку конструкция диффузоров продумана намного лучше, чем в карбюраторах ОЗОН, при грамотной настройке можно добиться лучшей отдачи мощности при меньших затратах топлива;
3. Возможность дорабатывать и настраивать карбюратор, добиваясь оптимальных параметров работы;
4. Ремонтопригодность и низкая стоимость запчастей. По сравнению с современными инжекторными двигателями, ремонт карбюратора солекс делается на порядок легче и дешевле;

Сегодня можно слышать, что карбюраторные автомобили – давно уже прошлый век. Отчасти так и есть, ведь новые стандарты, в том числе экологические, да и достижения прогресса давно диктуют и новое восприятие удобства и комфорта. Инжекторы работают экономичней, более точно подстраиваются под внешние условия, отвечают новым требованиям. Но невозможно просто так перечеркнуть огромное количество вполне нормальных автомобилей, работающих хоть и с морально устаревшей, но весьма эффективной топливной системой.

Как долго карбюратор солекс (solex) останется актуальным? Учитывая его надежность и удобство, автомобили с этой системой подачи топлива еще долго будут использоваться. Пока что интресс к обслуживанию и ремонту солекс не угасает, поскольку машин с ним достаточно много.

Карбюратор Солекс 21083 ДААЗ на ВАЗ 2108-2109-21099 (21083-1107010)

Следующим этапом в развитии продуктов DAAZ стало производство переднеприводных автомобилей, которые они назвали спутник

«Их энергетический блок начал комплектоваться принципиально новым дизайном карбюраторов. Их производство также было основано на лицензии от Франции, которая была предоставлена ​​. Эта модель была наиболее экономичной из всех ранее изготовленных, а также способных обеспечивая хорошие динамические и энергетические характеристики двигателей.

Поклонники тюнинга классиков ВАЗа и просто хотят улучшить свои показатели эффективности, чаще всего выбирают Solex

. Первоначально на основе моделей автомобилей с передним приводомДААЗ 2108 и 21083 . Установить их на классику без каких-либо незначительных улучшений невозможно. Остановимся подробнее на этих работах.

Выбрав устройство для вашего автомобиля, вы должны учитывать смещение двигателя. Для двигателей объемом 1,3 литра DAAZ 2108 подходит хорошо, а для DAA 21083. DAZ 21083 хорошо вписывается. Устройства различаются по диаметрам секций диффузора, а также в топливных и воздушных струях. Чтобы установить любую из этих моделей на классическом двигателе, вы должны дополнительно подготовить следующие части. Новый комплект прокладок для карбюратора, часть шланга для обеспечения его нагрева, тройник в топливной системе, клапан и набор сквозняков для педали газа.

Чтобы максимизировать эту идею, было бы желательно заменить электронную систему зажигания. Теперь рассмотрим порядок установки карбюратора:

Характеристики базового мотора для ВАЗ 2108

Переднеприводный хетчбэк Волжского автомобильного завода имел три двери, и при общей длине, едва превышающей 4 м (4006 мм), вес машины составлял всего 915 кг. Учитывая такие технические характеристики и вес, машина с легкостью могла разгоняться любым мотором. За долгую историю автомобиля на модель ВАЗ 2108 устанавливали несколько моторов. Среди силовых агрегатов можно было увидеть:

Характеристики моторов для «восьмерки»

• дефорсированный бензиновый агрегат 1,1 л с механической КПП с 4-мя передачами;
• 1,3-литровый мотор, который устанавливался в качестве базового силового агрегата;
• мотор 1,5 л имел карбюраторное исполнение и модификацию с инжектором; машина с таким мотором работала только в сочетании с 5-ступенчатой «механикой»;
• в качестве экспериментальных моделей на «восьмерку» устанавливался двигатель 1,6 л и 1,5 л с 16-клапанным газораспределительным механизмом; эти типы моторов являлись переходными и в последующем стали активно использоваться на моделях ВАЗ 2110, «Приора» и других авто в линейке концерна АвтоВАЗ.

Модификация модели 2108 с мотором 1,1 л выпускалась только на первых порах, и в последующем стала встречаться все реже. Остальные же моторы фигурировали в технических показателях автомобиля на всем протяжении выпуска 2108. Мотор 1300 см³, технические данные:

• тип — бензиновый, 4-х цилиндровый;
• число клапанов на один цилиндр — 2;
• степень сжатия — 9,9;
• тип системы питания — карбюраторный;
• используемое топливо — АИ-92;
• вес двигателя в сборе — 127 кг;
• мощность — 64 л. с. при 5600 об/мин;
• крутящий момент — 94 Нм при 3500 об/мин.

Мотор мог уверенно разгонять автомобиль до 100-120 км/ч при максимальной скорости в 160. Однако из-за невысокого крутящего момента, когда возрастал вес 2108, или при движении на подъем, очень быстро «скисал», заставляя переключаться на пониженную передачу. Отметка в 100 км/ч достигалась через 16 сек. Мотор 1500 см³ (карбюратор), технические данные:

Под капотом автомобиля

• тип — бензиновый, 4-х цилиндровый;
• число клапанов на один цилиндр — 2;
• степень сжатия — 9,9;
• используемое топливо — АИ-92;
• мощность — 70 л. с. при 5600 об/мин;
• крутящий момент — 106,4 Нм при 3500 об/мин.

Модель ВАЗ 21083 с 1,5-литровым мотором получила возможность поддерживать «крейсерскую» скорость на пятой передаче, что сразу же отразилось на расходе топлива. Машина потребляла до 6 л на 100 км, а на практике это было еще заметнее. Ведь водитель мог не раскручивать мотор так сильно, как этого требовал двигатель 1,3 л. Мотор 1500 см³(инжектор), технические данные:

• мощность — 78 л. с. при 5400 об/мин;
• крутящий момент — 115 Нм при 3000 об/мин.

Двигатель ВАЗ 21083 с непосредственным впрыском не только позволил еще больше поднять мощность и крутящий момент, что отразилось на тяговых и динамических показателях автомобиля. Но и мотор стал еще чуть более экономичным, однако при этом снизился выброс вредных веществ в атмосферу. Вес силового агрегата, в сравнении с базовым, значительно не отличается.

За продолжительный период эксплуатации двигателей для моделей 2108 и 21083 были выявлены основные недостатки силовых агрегатов и присущие им технические неисправности.

Двигатель ВАЗ 21083-1000260-53. Характеристика двигателя ВАЗ 21083.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

— 25° С — +25ºС 10W30
Применяемые масляные фильтра	2105-1012005, 2108-1012005, 2108-1012005-07	2105-1012005, 2108-1012005, 2108-1012005-07
Система зажигания	Бесконтактная (сэлектронным коммутатором) или микропроцессорная	Объединена с системой впрыска
Угол опережения зажигания	3 — 5 град. от ВМТ	Устанавливается блоком управления ЭСУД
Свечи зажигания	А17ДВ-10, А17ДВР	А17ДВРМ
Зазор между электродами свечей зажигания	0.7 — 0,8 мм	1,0 — 1,13 мм
Температура охлаждающей жидкости	95ºС — прогретый двигатель, но не более 102ºС	95ºС — прогретый двигатель, но не более 102ºС

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,5
Степень сжатия / бензин:	9,9 / Аи 93
Номинальная мощность двигателя при частоте вращения коленчатого вала 5600 об/мин,:	49.8 кВт.-(69 л.с.)
диаметр цилиндра, мм:	82
Ход поршня, мм:	71
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	750-800
Максимальный крутящий момент при 3500 об/мин., Н*м:	106,4
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	92-95
Система подачи топлива:	карбюратор
Система зажигания:	Бесконтактная
Свечи зажигания:	А17ДВРМ, FE65CPR
Вес, кг:

Особенности двигателя. Технические данные

Предназначен для установки на модели ВАЗ: 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115 и их модификации.

Двигатель ВАЗ 21083, как и его предшественник, двигатель ВАЗ 2108 был специально разработан для поперечного размещения в моторном отсеке автомобиля.

Блок цилиндров 21083 выполнен с межосевым размером цилиндров 89мм. Габаритные размеры блока 21083 соответствуют размерам блока 2108.(смотреть «Блок цилиндров») Высота от оси коленчатого вала до верхней поверхности блока — 194,8мм. Отличаются они диаметром цилиндров. На блоке 21083 увеличен диаметр цилиндров до 82.00мм. Класс цилиндра обозначается латинскими буквами и маркируется на нижней поверхности блока в соответствии с размерами диаметра цилиндра. В конструкции блока не предусмотрена возможность использования валика привода вспомогательных агрегатов.

На двигателе установлен коленчатый вал модели 2108-1005016. Радиус кривошипа вала – 35.5мм. (ход поршня – 71мм.). Диаметр образующей окружности противовесов – 131мм., ширина щечки противовеса – 102мм., диаметр шатунной шейки – 47,83мм. Маркировка на вале отсутствует.

Используется новая поршневая. Поршень — 21083-1004015. Применена новая конструкция поршней, разработанная с помощью немецких фирм “Porsche” и “Kolbenschmidt”. В отличие от поршней для 2106 и 2103 , они не покрываются слоем олова. На «немецких » поршнях на боковых поверхностях поршня используется специальный микропрофиль. Этот микропрофиль позволяет удерживать смазку при любых режимах работы двигателя. Ремонтные размеры поршней- 82,4мм; 82,8мм.

Поршневой палец используется мод. 21213. При установке он запрессовывается в верхнюю головку шатуна, но обеспечивает свободное вращение в бобышках поршня. Поршневой палец имеет длину — 67мм., диаметр — 22мм.

На новые поршня устанавливаются новые кольца на диаметр 82 мм. Высота колец осталась прежней: первое компрессионное — 1,5мм; второе компрессионное – 2мм; маслосъемное -3,95мм. Маслосъемное кольцо – хромированное. Обозначение комплекта для нормального размера — 21083-1000100-10. Возможна установка стальных поршневых колец 21083-1004029.

Шатун — 2108-1004045. Длина шатуна 121мм. Шатуны 2108(2110) тяжелее шатунов 2101(21213). Верхняя головка шатуна выполнена более массивной. Приливы на верхней головке выполнены с двух сторон.

Маховик 2108-1005115. Диаметр поверхности под сцепление 196 мм. Ширина венца маховика 20,9 мм.

Двигатель получил новую головку цилиндров 21083. Изменены диаметры впускных клапанов (с 35мм. до 37мм.). Оптимизация процесса сгорания топлива позволила повысить степень сжатия до 9.9.

Распредвал — 2108-1006015. Его следует отличать от распредвала 21081. На вале 21081-1006015 между третьим и четвертым кулачками имеется необработанный цилиндрический поясок. В задней части распределительного вала находится эксцентрик, обеспечивающий привод топливного насоса.

Как настроить карбюратор «Солекс»

Ее можно делать, не снимая устройство с машины. Однако в некоторых случаях для настройки некоторых параметров это делать приходится. Оба варианта рассматриваются дальше. Как отрегулировать карбюратор прямо на автомобиле?

Выставление уровней в поплавковых камерах

Перед регулировкой запустите двигатель и прогрейте его в течение 10 минут, после чего выключите зажигание. Следующие действия:

• отсоедините топливный шланг от устройства;
• открутите 5 винтов, крепящих крышку карбюратора;
• отсоедините тросик управления воздушной заслонкой;
• ровно и медленно поднимайте вверх крышку, чтобы не деформировать поплавки;
• штангенциркулем измерьте расстояние от плоскости крышки до поверхности топлива – должно быть 23-25 мм;
• при неверном значении подогните язычок поплавка в каждой из камер в нужную сторону;
• заодно проведите очистку камер от грязи;
• поставьте крышку на место, далее нужна установка демонтированных элементов.

Регулировка иглы

Положите крышку «Солекса» на горизонтальную ровную поверхность. Теперь подгибанием металлических «лепестков» отрегулируйте ход иглы клапана, который должен быть равен 2 мм. Заодно проверьте герметичность топливного крана. Для этого возьмите резиновую грушу, вставьте ее в наконечник входного штуцера и сожмите, чтобы она деформировалась. Одновременно очень плотно закройте пальцем канал возвратного штуцера. При перевороте крышки груша станет нормальной формы, что говорит о том, что клапан открывается, т. е. работает.

Выставление холостого хода

Заведите машину и прогрейте мотор до рабочей температуры в 85-90 градусов, а затем заглушите. Далее:

• в нижней части «Солекса» найдите регулировочный винт качества смеси и вкрутите его до отказа (но не с чрезмерным усилием, чтобы не сорвать резьбу);
• «сдайте назад», открутив винт на 4-5 полных оборотов;
• пустите двигатель, вдавите ручку подсоса до упора;
• вращая винт количества, добейтесь устойчивой работы ДВС при минимальных оборотах (по тахометру это 700-1100 об/мин);
• вкручивайте обратно винт качества до тех пор, пока мотор не начнет пытаться заглохнуть, и выкрутите метиз на 1-1,5 оборота;
• подкрутите винт количества, добиваясь 900 об/мин – если мотор начинает работать нестабильно, снова чуть открутите винт качества.

Что делать если мотор не реагирует на вращение винтов

Довольно-таки нередкая ситуация: вы крутите винт качества или количества, а двигатель никак не меняет обороты. Причина этого явления – плохое поступление бензина в один из каналов холостого хода (ХХ). При этом метиз, отвечающий за качество смеси просто не успевает перекрывать подачу бензина. Это происходит из-за:

• неверного размера жиклеры: проверьте их диаметр и установите штатные изделия;
• посадочное место под эти детали разболтано;
• недостаточно прочно привернут электромагнитный клапан ХХ («бочонок» или цилиндр, к которому подходит электрический провод) или стоящая на его месте заглушка.

Как выставить переходный режим

Именно он «отвечает» за провалы педали акселераторе при резком на нее нажатии. Здесь главную роль играет отверстие, расположенное над дроссельной заслонкой (носик). После резкого надавливания на «газ» начинается подсос дополнительной порции бензина. Для того, чтобы провалов не было, необходимо тщательно подойти к выбору жиклера ХХ и носика, разбрызгивающего топливо. Алгоритм работы:

• заведите машину и вдавите ручку подсоса до конца;
• надавите плавно на педаль «газа»: если есть провалы, «виноват» жиклер, расположенный в первой камере, при нормальном наборе оборотов перейдите к следующему пункту;
• резко нажмите на акселератор: наличие провала необходимо подобрать носик (оптимальные размеры 40*40) и жиклер (39-40).

Тюнинг ДВС

• прямоточня выпускная система – паук схемы 4/2/1 и резонатор с банками;
• спортивный распредвал – изменяются режимы газораспределения.

Тюнинг 2108

Обычно применяется тюнинг для добавления мощности около 10 л. с. за счет замены карбюратора инжектором либо прямоточного глушителя. Существует трудоемкий вариант замены коленвала со следующим диаметром кривошипа. Ход поршня увеличивается на 2 мм, однако требуется комплект КШГ, точный расчет и подгонка механизма.

Таким образом, в двигателе 2108 использованы передовые технологии немецкого автопрома. Снижен вес и габариты мотора для поперечного размещения под капотом переднеприводного авто. В двух версиях 1,1 л и 1,5 л модернизация производилась сотрудниками завода производителя.

Устройство двигателя ВАЗ 21083

В 1991 году для семейства «Лада Самара» разработали новый мотор — ВАЗ 21083. Его выпуск был продиктован необходимостью устранения проблем, возникавших при эксплуатации ранее устанавливавшихся силовых агрегатов. Дело в том, что на менее мощных двигателях при обрыве ремня ГРМ гнулись клапаны. В поршнях нового мотора были сделаны углубления, позволившие устранить данное явление.

Двигатель ВАЗ 21083 включает в себя следующие детали и узлы.

1. Карбюратор ДААЗ 21083 Солекс.
2. Крышка газораспределительного механизма (ГРМ).
3. Головка блока цилиндров (ГБЦ).
4. Пластиковая пылезащитная крышка ремня газораспределительного механизма.
5. Помпа.
6. Генератор переменного тока 37.3701.
7. Шкив коленвала.
8. Масляный насос.
9. Отверстие для слива моторного масла.
10. Картер двигателя.
11. Масляный фильтр.
12. Блок цилиндров.
13. Маховик с зубчатым венцом.
14. Бензонасос.

История

В 1984 году с конвейеров АвтоВАЗ сошел автомобиль, полностью отличавшийся от всех предыдущих моделей. Он получил заводское обозначение ВАЗ-2108.

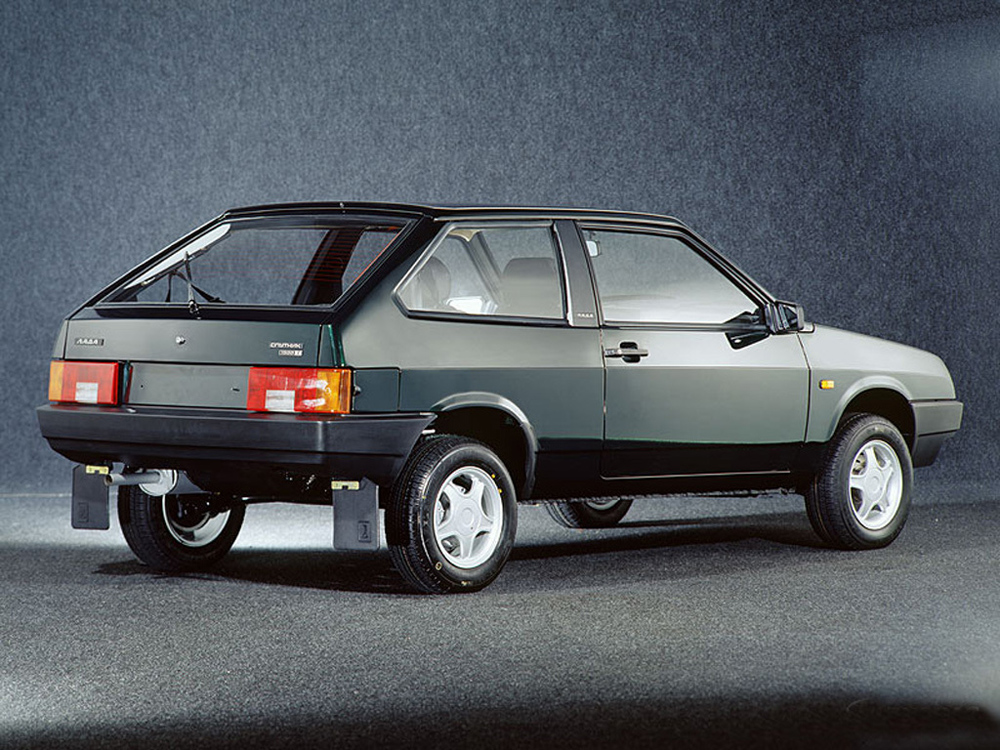

ВАЗ-2108

Эту модель можно считать новой эрой АвтоВАЗа, поскольку 2108 во всем отличался от классических автомобилей этого производителя. Этому авто изначально присвоили и имя – «Спутник» (экспортные модели назывались по другому – «Samara»). Впоследствии отечественное имя не особо прижилось, но вместе с тем оно стало названием целого семейства автомобилей (состоящее всего из трех моделей), базой для которых выступил ВАЗ-2108. В народе же это авто получило свои прозвища – «Восьмерка» и «Зубило». На конвейере эта модель просуществовала до 2004 года, после чего ее заменила одна из моделей семейства 10-й серии.

В целом же, «Восьмерку» можно считать родоначальником всех выпускаемых сейчас автомобилей ВАЗ, поскольку в них используется концепция этой модели.

От любой классической модели ВАЗ-2108 отличалась абсолютно всем – кузовом, силовой установкой и ее расположением, трансмиссией. Мало того, этот автомобиль был создан практически «с нуля», и никаких узлов от предшественников в конструкции не задействовалось. Конечно, много чего было позаимствовано у зарубежных автопроизводителей, а в разработке этого авто принимали участие конструкторы других автомобильных компаний, в том числе и Porsche, но все же основная заслуга в создании отечественных конструкторов.

Поэтому стоит рассмотреть этот автомобиль подробнее, включая конструктивные особенности ВАЗ-2108, технические характеристики, виды силовых установок, трансмиссий, особенности кузова и массогабаритные размеры.

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.

На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.

Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.

Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

Таблица: особенности различных моделей карбюраторов

Модель карбюратора	Особенности	Модель автомобиля	Объём двигателя, л
ДААЗ 2108–1107010		ВАЗ-2108; ВАЗ-2109.	1,3
ДААЗ-21081–1107010		ВАЗ-21081; ВАЗ-21091; ЗАЗ-1102.	1,1
ДААЗ-21083–1107010		ВАЗ-21083; ВАЗ-21093; ВАЗ-21099.	1,5
ДААЗ-21083–1107010–31	полуавтоматическое пусковое устройство	ВАЗ-2108; ВАЗ-2109; ВАЗ-2110; ВАЗ-2111.	1,5
ДААЗ-21083–1107010–35	двухступенчатое пусковое устройство	ВАЗ-2108; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–62	электронное управление составом топливной смеси	ВАЗ-2115; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–05	для двигателя с микропроцессорным зажиганием	ВАЗ-2109	1,5
ДААЗ-21412–1107010	без штуцера слива	АЗЛК-2141–01	1,5
ДААЗ-21412–1107010–30	без штуцера слива, для двигателя с микропроцессорным зажиганием	АЗЛК-2141–23	1,8
ДААЗ-1111–1107010	инерционный обогатитель смеси	ВАЗ-1111; ВАЗ-11113.	0,65; 0,75.
ДААЗ-21051–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-21072.	1,5; 1,3.
ДААЗ-21053–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-21074; ВАЗ-21061.	1,6
ДААЗ-21051–1107010–30	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-2104.	1,5
ДААЗ-21053–110701–62	полуавтоматический привод воздушной заслонки	ВАЗ-2107; ВАЗ-21072; ВАЗ-21074.	1,5; 1,3; 1,6.
ДААЗ-21073–1107010	один распылитель ускорительного насоса	ВАЗ-2121; ВАЗ-21213.	1,6; 1,7.

Конструкция и принцип работы

Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.

Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.

Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.

Обычно используется только первая, а вторая подключается только на высоких оборотах.

Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.

При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.

Излишки топлива возвращаются в бак через возвратный штуцер.

Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.

Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.

В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции

Кроме неё, в состав карбюратора входят:

• пусковое устройство;
• система холостого хода;
• экономайзер принудительного холостого хода (ЭПХХ);
• переходные системы смесительных камер;
• ускорительный насос;
• экономайзер мощностных режимов (ЭМР);
• эконостат;
• механизм блокировки.

Провод винта количества

Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.

Этот провод относится к экономайзеру принудительного холостого хода.

Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.

По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина

Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.

К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.

Схема блока реле и предохранителей 2109

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Внимание! Силовые клеммы на генераторе часто разбалтываются, нагреваются, искрят и плавят проводку. Уделите внимание этому моменту при самостоятельном поиске возможных неисправностей

Видео по теме:

Замена распредвала ВАЗ 2110, 2109 не составляет особых трудностей, даже для неопытного механика. Да и сама замена распредвала ВАЗ 2110, 2109 требуется в очень редких случаях, только при износе или механических повреждениях распредвала. Износ распредвала, прежде всего, происходит из-за несвоевременной замене масла, неправильный тип масла или недостаточном уровне масла. Если у вас произойдет что-то подобное, то устраните эту проблему до замены распредвала.

Есть еще причина для замены распредвала ВАЗ 2110, 2109. Эту операцию часто производят тюнеры, для улучшения характеристик двигателя.

В этой статье будет описана процедура замены распредвала ВАЗ 2110, 2109 с фотографиями.

Настройка второй камеры

Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.

Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.

Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.

Всем привет! Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)

Материалы «нарыл» с нескольких сайтов… поехали

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +- 1 мм от верхнего края поплавковой камеры карбюратора.Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

P/S/ Также в интернете отыскал субъективно правильную таблицу по подбору жиклеров (относительно справедлива, но не факт) Книга по обслуживанию Солекса на моем хранилище яндекс Она здесьПодводя итоги настройки карба, до продажи авто установил, что с 1.3 расход по трассе был 5.5 л, с 1.5 около 6 скорость 90 кмчас кпп 4-ка

Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться инжекторная топливная система.

В этой статье будет рассмотрен карбюратор Солекс 21083: устройство, регулировка, настройка узла, его особенности, а также основные неисправности.

Раздаточная коробка

• Гайка крепления кронштейна подвески на оси подушки М10×1,25 26,5-32,3 (2,7-3,3)
• Гайка крепления кронштейна подвески к кузову М8 15,0-18,6(1,53-1,90)
• Гайка крепления крышек картера раздаточной коробки, картера привода переднего моста, корпуса привода спидометра, кронштейнарычага управления М8 14,7-24,5(1,5-2,5)
• Выключатель блокировки дифференциала М16×1,5 28,4-45,0 (2,9-4,6) Болт крепления вилок к штокам включения передач Мб 11,8-18,6(1,2-1,9)
• Болт крепления вилок к штоку блокировки дифференциала М12×1,25 11,7-18,6(1,2-1,9)
• Гайка крепления фланца карданного вала к ведущему валу и к валам привода переднего и заднего мостов М16×1,5 96,0-117,6(9,8-12,0)
• Болт крепления ведомой шестерни М10×1,25 66,6-82,3 (6,8-8,4)
• Гайка крепления заднего подшипника ведущего вала и заднего подшипника промежуточного вала М18×1,5 96,0-117,6(9,8-12,0)

Проверка бесконтактной системы зажигания карбюраторных двигателей автомобилей ваз 2108, 21081, 21083, 2109, 21091, 21093, 21099

Процедура снятия

1. Снимаем ремень привода ГРМ
2. Отворачиваем гайку и болт верхнего крепления задней крышки ремня привода ГРМ
3. Снимаем крышку головки блока цилиндров
4. На двигателях с фазированным впрыском топлива отсоединяем колодку жгута проводов от датчика положения распределительного вала
5. Отсоединяем колодку жгута проводов от датчика температуры охлаждающей жидкости

6. Торцовым ключом на 10 мм отворачиваем болт и две гайки крепления заглушки. Под болтом крепления заглушки установлено резиновое уплотнительное кольцо. Поврежденное уплотнительное кольцо заменяем.

7. Снимаем заглушку. На двигателе с датчиком положения распределительного вала заглушку можно снять, только если штифт (1) расположен напротив прорези (2).
8. Извлекаем уплотнительное кольцо заглушки. Уплотнительное кольцо необходимо заменить, если оно повреждено или если из-под заглушки подтекало масло.
9. Торцовым ключом на 13 мм равномерно (в несколько приемов) отворачиваем десять гаек крепления двух корпусов подшипников.
10. Снимаем передний корпус подшипников.
11. Снимаем задний корпус подшипников.
12. Извлекаем распределительный вал из головки блока цилиндров, слегка оттянув заднюю крышку ремня привода ГРМ.
13. Снимаем с распределительного вала сальник.

Установка распредвала:

1. Смазываем шейки распределительного вала чистым моторным маслом.
2. Укладываем распределительный вал в головку блока цилиндров штифтом вверх.
3. Перед установкой корпусов подшипников на привалочную плоскость головки блока в районах переднего сальника и заглушки наносим тонкий слой герметика.
4. Равномерно, в несколько приемов, заворачиваем гайки корпусов подшипников до соприкосновения корпусов с головкой блока цилиндров (соблюдая последовательность, указанную на фото). После чего затягиваем гайки моментом 18,4–22,6 Н·м (1,9–2,3 кгс·м).
5. Запрессовываем новый сальник распределительного вала
6. Перед установкой заглушки надеваем на нее уплотнительное кольцо.
7. Дальнейшую сборку выполняем в последовательности обратной снятию.

Чем отличается инжектор от карбюратора

В карбюраторе в ходе рабочего цикла формируется насыщенная воздушно-топливная смесь, которая необходима двигателю для работы. В двигатель при этом поступает равное количество смеси, вне зависимости от того, на скольких оборотах в конкретный момент работает «сердце» автомобиля. В связи с этим системой потребляется большое количество топлива и, следовательно, окружающая среда излишне загрязняется выхлопными газами.

При использовании инжекторных систем в двигатель подаётся обеднённая воздушно-топливная смесь в дозировке, рассчитанной центральным блоком управления. Точная дозировка позволяет существенно сократить расход, обеспечить экономию средств и снизить объём вредных выбросов в атмосферу.

Использование инжектора позволяет в современных проектах добиться увеличения мощностей двигателя до 10% и модернизировать динамические свойства машины. Инжектор не подвержен воздействию перепадов температур, он не замерзает в холодный осенне-зимний период и не перегревается в летнюю жару. Однако инжектор более «придирчив» к качеству горючего, чем карбюратор.

При этом стоит о карбюратор низкокачественным топливом также не рекомендуется, чтобы избежать серьёзных проблем с ходовой частью. Он может быть неприхотлив в обслуживании, по сравнению с инжектором, но только при условии, что водитель заправляет авто исключительно качественным горючим. В суровых российских реалиях такие системы подвержены частым поломкам в результате использования бензина низкого качества. К плюсам в такой ситуации стоит отнести возможность самостоятельно провести ремонт и доступную стоимость запчастей для агрегата.

Инжектор, напротив, ломается реже и в целом более надёжен, но его ремонт представляет собой сложную процедуру. Провести диагностику без специального сервисного оборудования не представляется возможным, а замена узлов может потребовать серьёзных капиталовложений.

Источник
