Как отрегулировать обороты на ваз 21099 карбюратор

Плюсы и минусы агрегата

Карбюратор Solex хорош тем, что способен обеспечить двигатель «девятки» необходимым количеством горючего на всех режимах работы, вплоть до самого динамичного. При этом он славится своей экономичностью, реальный расход исправного автомобиля по трассе редко превышает 6 л/100 км, по городу — 7,5-8 л/100 км. Поэтому многие владельцы Москвичей, Волг и старых Жигулей с удовольствием ставили Solex на свои машины. Произведя небольшой тюнинг карбюратора ВАЗ 099, его можно поставить на Газель или УАЗ с объемом двигателя 2,4 и 3 л.

Немного о недостатках:

• устройство агрегата достаточно сложное, отремонтировать и отрегулировать его своими руками не каждому под силу;
• со временем тонкая «подошва» карбюратора сильно изгибается под воздействием температуры коллектора;
• электронная часть системы ЭПХХ довольно ненадежна и часто выходит из строя, отчего пропадает холостой ход;
• винт регулировки смеси, утопленный в колодце и снабженный резинкой, очень трудно извлечь для продувки канала холостого хода.

Регулируем поплавковую камеру

Поплавок имеет свободный ход. Размер хода должен быть между 6,5 мм с одной стороны и 14 мм с другой стороны. Регулируют ход при помощи специального шаблона.

Если в вашей камере расстояние меньше, необходимо немного подогнуть язычок игольчатого клапана.

Теперь можно отрегулировать работу игольчатого клапана. Когда поплавок поднимается, поступает меньше топлива. Если дроссельная заслонка открывается, расход топлива выше, и поплавок опускается вниз. Для регулировки поплавка по другой стороне необходимо по максимуму отвести поплавок назад и при помощи того же шаблона проверить этот параметр. Если расстояние не 14 мм, тогда следует подогнуть упор крепления.

Проверка работоспособности

Насколько успешно вы сделали ремонт и регулировку карбюратора, нужно проверить следующими способами:

1. По стабильности работы двигателя на холостом ходу.
2. По изменению цвета электродов свечей зажигания.
3. По динамике движения автомобиля в разных режимах и экономичности.

Когда все манипуляции по настройке «Солекса» окончены, мотор должен на холостом ходу работать стабильно и без «трясучки». Если это не так, нужно искать причины неполадок в других системах либо ехать к мастеру. При благополучном исходе возьмите двухлитровую пластиковую ёмкость, налейте туда 1 л бензина и закрепите её под капотом. От бутылки проведите 2 шланги до бензонасоса и обратного штуцера карбюратора, затем заведите двигатель и проверяйте машину на ходу до тех пор, пока горючее в ёмкости не закончится. В городских условиях вы должны проехать не менее 12 км, по трассе — 14 км.

После поездки выкрутите свечи и осмотрите электроды. Если они покрыты чёрным налётом, а бензина хватило на десяток километров, закрутите винт качества на 1—2 оборота, соответственно увеличивая частоту вращения пластиковой рукояткой. Потом проверьте машину на ходу ещё раз.

Карбюраторы ВАЗ 2108 «Солекс» — довольно сложные агрегаты. Поэтому не пытайтесь самостоятельно разбирать их до винтика, если не имеете соответствующих навыков и опыта. Также не слушайте советов несведущих автомобилистов, иначе вместо настройки только ухудшите ситуацию и неизбежно попадёте к мастеру, где придётся платить деньги. И последнее: не крутите винт качества смеси без особой причины, это влияет на расход топлива и срок службы свечей зажигания.

Снятие, разборка и чистка карбюратора ваз 2109

При обнаружении всех вышеперечисленных симптомов можно приступать к снятию и разборке карбюратора. На ВАЗ 2109 ремонт карбюратора солекс возможен при использовании ремкомплекта. Рекомендуется заранее приобрести ремонтный комплект, чтобы сразу поменять все прокладки, жиклеры и клапана. Таблица имеет данные жиклеров и всех необходимых клапанов. Машина должна стоять неподвижно. Разбирая детали, самое главное – ничего не потерять.

Чтобы снять и настроить устройство, необходимо открыть капот и отсоединить от него все шланги. Они крепятся на хомутах, поэтому рекомендуется заранее запастись отверткой. Следующий этап – это трос привода педали газа и воздушной заслонки. Оба элемента снимаются достаточно просто. После этого демонтируйте фишку с экономайзера холостого хода. Демонтаж выполняется предельно аккуратно, чтобы не повредить контакты. Разобрать все – еще проще.

Условии эксплуатации	Пропускная способность См³/мин	Условии эксплуатации	Пропускная способность См³/мин
Легкие дорожные ус­ловия со значительной нагрузкой (экономичная регулировка)	60	Средние дорожные ус­ловия

110
Работа с прицепом (экономичная регули­ровка)

160
Работа с прицепом (мощностная регулиров­ка)
200

Легкие дорожные ус­ловии
80

Теперь можно открутить четыре гайки корпуса, удерживающие карбюратор на впускном коллекторе. Если он снимается с трудом, то можно подковырнуть его при помощи толстой отвертки. Забейте коллектор тряпкой, чтобы внутрь не попали инородные частицы и очистите место посадки от остатков старой прокладки карбюратора.

Сам карбюратор состоит из нескольких элементов:

• Верхняя крышка
• Нижняя крышка и поплавковая камера
• Блок дроссельных заслонок

В первую очередь, снимается верхняя крышка. Заодно проверяется состояние игольчатого клапана и состояние поплавка. Клапан должен перемещаться без заеданий и также легко возвращаться в исходное положение. Сразу можно проверить работу привода ускорительного насоса. Все соединения должны легко крутиться. Принцип действия многих механизмов очень простой, а стоять они должны ровно. Настраивается он после сборки.

Теперь необходимо отделить блок дроссельных заслонок от нижней крышки. Все держится при помощи болтов, поэтому отвертки тут будет достаточно. Как только все узлы будут полностью разобраны, их нужно обработать при помощи очистителя дроссельных заслонок или обычного бензина. Детали нужно вытирать при помощи сухих ветошей.

Особое внимание заслуживают жиклеры. Их нужно не только чистить, но и продувать

Все дело в том, что жиклеры имеют очень тонкие каналы, которые легко забиваются посторонними частицами. Даже одной соринки хватит, чтобы вывести весь узел из строя. Разобрать и собрать карбюратор – это полдела. Теперь нужно все аккуратно установить и настроить. Подключение шлангов выполняется без герметика.

Если остались вопросы, посмотрите видео:

Регулировка ускорительного насоса

Дозирующие системы ускорительного насоса

Основная задача ускорительного насоса – это подача ровной и мощной струи бензина через открытую дроссельную заслонку карбюратора (капание и вялая струя не допускается). Струя бензина должна попадать напрямую в коллектор, не касаясь стенок диффузора и дроссельной заслонки.

Стекание бензина по стеке диффузора или дроссельной заслонки не допускается, так как автомобиль при резком нажатии на газ будет сильно тупить и дергаться.

Устанавливать ускорительный насос с двумя носиками необходимо в разные камеры. Можно завести два носика в первичную камеру – это может повысит резвость автомобиля, но и также привести к чрезмерному «переливу».

Регулировка карбюратора «Солекс» ВАЗ 2109

Настройка карбюратора «Солекс» — работа легкая и не требует специального оборудования. Но на заводах эту работу проводят с помощью специального шаблона, который делает работу проще и быстрее. Дома вы можете обойтись без заводского оборудования.

Для регулировки карбюратора ВАЗ-2109 своими руками понадобится:

• 2 вида отверток;
• Линейка;
• Проволока с диаметром 2 мм.

С такими инструментами вы быстро выполните данную работу.

Рекомендуемый метод

Последовательность регулировочных работ:

1. Убирается внешняя основа воздушного фильтра. Для этой работы нужно выкрутить гайку на самой основе, после отщелкнуть фиксаторы и снять основу. Также берем фильтр и выкручиваем его.
2. Если приподнять этот корпус, то можно отсоединить резиновые патрубки и убрать корпус.
3. Расслабив хомуты крепления топливных патрубков, можно их отсоединить.
4. Снять провод, который подходит к электромагнитному клапану холостого хода;
5. Отсоединить трос воздушной заслонки;
6. Открутить винты, которые держат крышку карбюратора;
7. После снятия крышки, в тот же момент проверяем уровень топлива в камерах. Сделать это можно замерев линейкой в одной из камер. Норма должна быть 25-26 мм., если у вас так же то настройка не понадобится.

Ситуация, в которой объем топлива в камере низкий или наоборот высокий относительно нормы, требует осмотра и замеров на поплавках. При необходимости изменяем их положение.

Перед началом работы карбюраторную крышку следует положить на ровную поверхность.

Изначально следует глянуть на элементы. Боковая часть поплавков параллельна оттискам на самой прокладке. Если это не так, значит поплавки возможно касаются о прилегающие поверхности, из-за этого и не находится топливо на уровне нормы. По необходимости следует изменить положение через сгибание рычага крепления. После этого направляемся замерять зазор между прокладкой и поплавком. Для этого понадобится пруток, с размером 2 мм, так как именно столько должен составлять зазор.

Если зазор не равняется 2мм, значит делаем корректировку на язычке поплавков. Если сделаны предыдущие этапы, значит переходим на проверку высоты поплавков. Она должна равняться 34мм. В случае, если высота не соответствует норме, возвращаемся на измерение зазора и снова меняем положение, после этого смотрим снова на высоту.

Крайний шаг работы – это проверка работы самих поплавков. Нам понадобится сделать замеры, отметить отрезок от нижнего угла до крышки, следом слегка поднимаем рукой поплавок и фиксируем в каком месте находится нижний угол.

Норма рабочего хода поплавка равняется 15 мм. Если есть отличия, значит меняем положение через изгиб язычка.

Альтернативный способ

В настоящее время есть еще один способ проверки правильной расстановки поплавков, в которым измерения не нужны. Когда крышка карбюратора лежит на ровной поверхности, можно взглянуть на штамповки, которые находятся сбоку. Если правильная расстановка поплавков, то штамповка в виде полос, должны быть параллельны крышке.

Потом рассмотрите дно самих поплавков, правильным расположением является параллельным поверхности крышки.

Как обычно, при несоответствии регулируем через подгибание язычка. Далее можно приступать к сборке карбюратора.

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон

На двигателях автомобилей ВАЗ 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким. Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу.

В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению Замените фильтрующий элемент.

сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу. Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

twokarburators.ru

Подбор жиклеров

Перед тем, как начинать втупую менять жиклеры, надо понимать, зачем это надо как это влияет на мотор, поэтому немного теории. Через отверстие большого диффузора двигатель засасывает воздух, увлекая за собой через топливный жиклер некоторое количество бензина. Чем больше объем двигателя, тем большее количество воздуха будет проходить в единицу времени через диффузор и тем самым больше бензина засосет двигатель. Поэтому в карбюраторах под большой объем стоят маленькие жиклеры.

Если установить такой карбюратор на двигатель меньшего объема (например солекс 21041 на 1,5л), то заводские жиклеры будут слишком бедными для него.

Подбор жиклеров всегда начинается с топливного жиклера, а потом к нему подбирается воздушный и начинать с первой камеры, пока не настроите первую камеру — во вторую не лезть! Перед началом следует найти заводской карбюратор солекс, который рассчитан на ваш объем или близкий к нему и ставить на свой жиклеры от него.

Для примера возьмем солекс 21041 (1,8л) и двигатель 1,5л: солекс 21041 имеет диффузоры 24х26, ТЖ первой камеры 102,5, что очень мало для двигателя 1,5л. Ищем похожую камеру и близкий объем среди других модификаций (совпадение диффузора имеет больший приоритет): самый близкий – это солекс 21073 (1,7л) имеет диффузоры 24х24 и жиклер 107,5, первые камеры этих карбюраторов совпадают. Далее немного логики: если диффузор одинаков, а объем двигателя меньше, значит и засосет он меньше бензина, поэтому такой жиклер может быть бедноват.

Увеличиваем на один шаг значение ТЖ и получаем жиклер 110. Этот жиклер принимаем за «точку отсчета» и набираем жиклеров исходя из того, что хотим получить – прыткость или экономию. А далее дело техники – небольшое обеднение/обогащение достигается подбором большего/меньшего воздушного жиклера соответственно. Стоит отметить тот факт, что все солексы, кроме 21041 рассчитаны под жигулячие двигатели, поэтому ориентироваться на их жиклеры, как на единственно правильные – глубокое заблуждение. У кого-то они поедут сразу, у кого-то не пойдут ни в какую, помните, что поведение машины зависит не от только от карба, а в большой мере от зажигания, от совпадения меток на КВ и РВ, от качества топлива.

Пара слов про эмульсионные трубки (разг. – «флейта»). Они идут в сборе вместе с воздушным жиклером, нужны для того, чтобы изменять состав смеси в зависимости от оборотов двигателя, есть 3 типа эмульсионных трубок: ZD, ZC, 23. Для двигателя узам эмульсионные трубки должны быть в первую камеру – тип ZD, во вторую – тип ZC. Трубка 23 применяется для зубильных поперечных двигателей (карбюратор 21083) поэтому должна быть заменена на тип ZD.

Замена регулятора холостого хода ВАЗ 21099

За холостые обороты двигателя отвечает регулятор холостого, с его помощью мотор способен поддерживать оптимальные обороты необходимые во время работы без нагрузки для экономии топлива и увеличения срока службы рабочих механизмов двигателя.

Кроме того, холостые обороты позволяют двигателю прогреться пред тем как начать движение. Регулятор холостого хода расположен с левой стороны в дроссельном узле и состоит из трех главных компонентов:

— пружина — шаговый электродвигатель — шток с конусной иглой на конце

Как работает регулятор холостого хода ВАЗ 21099

Принцип работы регулятора холостого состоит в том, чтобы открывать или закрывать канал. который проходит в обход дроссельной заслонки. Во время работы двигателя датчик оборотов коленчатого вала при помощи специальных меток сообщает контроллеру о скорости вращения коленвала (об/мин).

Контроллер в свою очередь решает о необходимости открытия или закрытия канала, руководствуясь определенными расчетами и алгоритмами. После этого он сообщает этому самому РХХ о своем решении, тогда регулятор холостого хода собственно и выполняет эту команду, то есть увеличивает или наоборот уменьшает подачу топлива посредством выдвигания или втягивания штока с иглой.

Признаки неисправности регулятора холостого хода ВАЗ 21099:

— Нестабильные холостые обороты двигателя (плавающие холостые). — Внезапная остановка двигателя при включении нейтральной скорости. — Повышение или понижение оборотов даже на прогретом двигателе. — Обороты не повышаются после запуска холодного двигателя. — Двигатель не пускается когда нажата педаль «газа». Это признак того, что игла перекрывает канал. — Заметное падение оборотов двигателя после включения мощных энергопотребителей, таких как: печка, фары, и прочее).

Внимание!

Все вышеописанные симптомы могут быть спровоцированы и другими узлами, к примеру, неисправной катушкой, свечами, бензонасосом, топливным фильтром или другими проблемами связанными с подачей топлива. Поэтому прежде чем менять регулятор холостого хода ВАЗ 2109 убедитесь, что причина действительно в нем.

Вы можете заменить регулятор холостого хода ВАЗ 21099 на СТО, однако я бы рекомендовал сделать это своими руками, тем более, что эта работа не представляет собой ничего сложного.

Замена регулятора холостого хода ВАЗ 21099 своими руками

1. Первым делом снимите минусовую клемму с аккумулятора.

2. После этого разъедините колодку с проводами, которые идут к регулятору холостого хода из дроссельного патрубка, для этого нажмите на пластиковый фиксатор-защелку.

3. Выкрутите два винта крепления и снимите с дроссельного патрубка регулятор холостого хода ВАЗ 21099. Здесь иногда возникают проблемы, например — ситуация, когда крепежный винт, расположенный ближе к ресиверу выпадает при выкручивании. Учитывая это, рекомендую вам выкручивать сначала левый винт расположенный слева, после этого потяните регулятор холостого хода на себя и выкрутите правый винт. Такая последовательность позволит вам достать регулятор холостого хода, при этом не растеряв все винты, в этом случае они останутся во фланце.

4. На этом можно сказать все, самостоятельная замена регулятора холостого хода ВАЗ 21099 подошла к концу, осталось установить новый датчик, делать это необходимо в порядке обратном разборке. Для упрощения проведения данной операции разрешается капнуть на уплотнительное кольцо пару капель моторного масла.

Теперь осталось откалибровать датчик холостого хода ВАЗ 21099, эта процедура полностью автоматическая. Все, что от вас требуется это: — Одеть минусовую клемму. — Включите зажигание, при этом не запуская мотор, достаточно будет 5-10 сек. — Выключите зажигание.

Вот и вся калибровка. Авто готово к эксплуатации. Напомню, что в предыдущей статье мы рассказывали как поменять пыльник на рулевой рейке ВАЗ 21099 своими руками.

Внимание!

Если во время проведения замены регулятора вы не отключали АКБ, то вы должны понимать, что в таком случае ЭБУ не произведет калибровку ругулятора холостого хода.

Схема включения РХХ и его работа

Подключается РХХ к управляющему контроллеру ЭБУ 4-х проводным жгутом через стандартный соединительный разъем.

Существующая электрическая схема не позволяет водителю влиять на работу РХХ, так как управляющий алгоритм работы контроллера перепрошивается исключительно на спецоборудовании.

Работает механизм РХХ по указанному ниже алгоритму:

1. При повороте ключа зажигания происходит смещение штока регулятора в крайнее положение и калибровочное отверстие канала подкачки воздуха в дроссельном патрубке полностью закрывается .
2. РХХ возвращает клапан в первичное положение, после начала считывания шагов. В этом место нахождении штока обеспечивается пуск мотора и начинается его работа в режиме ХХ.

Недостатком датчика холостого хода типа ВАЗ 2109 инжектор и схемы его подключения к ЭБУ является отсутствие системы самодиагностики. Водитель при сбоях и ошибках в работе не получит никакой полезной информации об этом. Сигнальная лампа «Check Engine» на приборной панели не загорится. Поэтому догадываться о неисправности регулятора водитель должен самостоятельно исходя из собственного анализа произвольно появляющихся косвенных признаков, сказывающихся на работе мотора.

Замена датчика холостого хода

Основные симптомы, говорящие о неисправности РХХ и о необходимости замены датчика, отображаются на экране бортового компьютера автомобиля (см. видео «Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре» ниже). В частности, может высвечиваться одна из ошибок:

• «0505» — Поломка РХХ;
• «0506» — Холостой ход имеет пониженные обороты;
• «0507» — Холостой ход имеет повышенные обороты.

Впрочем, если бортового компьютера на автомобиле нет, не менее наглядными будут и внешние проявления проблем с датчиком холостого хода:

• Если автомобиль едет на малом газе, то его обороты меняются самопроизвольно, либо он просто глохнет;
• В дороге, при выставлении нейтральной скорости, мотор глохнет;
• При холодном старте, увеличения оборотов не происходит;
• Если двигатель недостаточно разогрет, как только активируется любое дополнительное оборудование, сразу же происходит сброс оборотов.

Как проверить РХХ?

В нашей статье мы опишем замену датчика ХХ на примере автомобиля ВАЗ 2114. Но сначала датчик холостого хода нужно проверить на исправность. Простейший способ проверки работоспособности регулятора холостого хода заключается в следующем:

• Скручиваем крепёжные винты и демонтируем РХХ, вытаскивая его с посадочного места;
• Подключаем разъём непосредственно к клеммам, имеющимся на датчике, после чего прикладываем палец (без нажима!) к игле датчика;
• Включив зажигание, убеждаемся в том, что датчик работает, по небольшим толчкам иголки. Если же таковых не будет, то РХХ придётся менять.

Датчик холостого двигателя является маленьким электрическим двигателем, поэтому ещё одним вариантом проверки его работоспособности, является проверка сопротивления. На обмотках датчика сопротивление не должно отличаться от 53 Ом. Если же это не так, то РХХ придётся менять, так как он вышел из строя.

Бывает так, что сам РХХ вполне исправен, но на него не поступают сигналы. Поэтому обязательно нужно выполнить проверку разъёмов и электропроводки.

Инструменты и материалы для замены датчика ХХ

Поменять датчик холостого хода на ВАЗ 2114 несложно, однако, для этого понадобится целый набор инструментов и материалов:

• Новый датчик холостого хода (при покупке проверяйте, чтобы игла нового датчика не выходила более чем на 2,3 см из своего штока);
• Отвертка средних размеров (крестовая), гаечный ключ «на 13»;
• Вэдэшка, очиститель для карбюратора;
• Кусок ветоши.

Процесс замены датчика холостого хода:

1. Паркуем авто на ровном месте, активируем ручник;
2. Поднимаем и фиксируем крышку капота;
3. Снимаем все клеммы с аккумуляторной батареи;
4. Демонтируем кожух, защищающий двигатель;
5. Ослабляем хомут, и отключаем резиновый шланг, соединяющий патрубок воздушного фильтра, чтобы он в дальнейшем не препятствовал отключению патрубка;
6. Снимаем хомут, фиксирующий патрубок воздушного фильтра, снимаем и отодвигаем в сторону гофрированную часть патрубка;
7. Приспускаем винт, крепящий тросик дроссель, вытаскиваем сам тросик, который соединяет педаль газа и дроссельную заслонку;
8. Используя ветошь, очищаем снаружи дроссельный узел, а также место вокруг;
9. Вэдэшкой обрабатываем крепёжные гайки на дросселе, а также крепёжные винты датчика холостого хода;
10. Скручиваем обе крепёжные гайки, ключом «на 13», после чего полностью демонтируем дроссельный узел;
11. Отсоединяем разъем РХХ (отключаем клеммы);
12. Используя ветошь, тщательно протираем все крепёжные места, а также то место, где датчик прилегает к дроссельному узлу;
13. Использую приготовленную отвёртку, скручиваем оба крепёжных винта, фиксирующих датчик на корпусе дросселя.
14. Вытаскиваем клапан, расположенный в крепёжном гнезде;
15. Промываем дроссельный узел, с помощью очистителя;
16. Смазываем новую прокладку датчика, используя моторное масло;
17. Монтируем новый датчик на его посадочное место, так же, как и стоял старый датчик;
18. Максимально туго затягиваем оба крепёжных винта, чтобы датчик холостого хода, плотно прилёг к дросселю;
19. Монтируем дроссельный узел обратно, затягиваем все крепёжные гайки;
20. Подключаем разъём, соединяющий клеммы клапана;
21. Фиксируем тросик к дроссельной заслонке, после чего подключаем патрубок воздушного фильтра, а также резиновый шланг, и затягиваем хомуты;
22. Монтируем на место кожу, защищающий мотор;
23. Калибруем РХХ, подключив аккумуляторную батарею и включив зажигание (секунд на 10).

Всё! На этом процесс замены датчика можно считать законченным.

Видео: Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре

Подготовка к настройке карбюратор ВАЗ 2109

Чтобы разобраться в том, как отрегулировать карбюратор на своем ВАЗ 2109, начать следует с подготовительных мероприятий. Они в себя включают:

• Подготовка помещения для регулировки, где есть постоянный доступ к свежему воздуху;
• Машина должна обязательно стоять горизонтально и максимально ровно;
• Не используйте обычные тряпки во время работы, поскольку из них лезет ворс, который может навредить автомобилю;
• Под рукой у вас всегда должна быть плоская отвертка;
• Подготовьте чистящие средства, либо бензин. Лучше всего прочищает систему сжатый воздух.

Чистка карбюратора

Выполнять регулировку карбюратор на ВАЗ 2109 своими руками нельзя до того, как вы прочистите его.

Для этого подойдет обычный бензин или сжатый воздух, моющие и чистящие средства. Отрегулируйте предварительно зажигание. Если оно раннее или позднее, тогда настройка карбюратора не даст ровным счетом ничего.

Выполняйте работы лишь после достижения двигателем рабочих температур. Для этого нужно завести машину и подержать ее на холостых. От педали газа нужно демонтировать тягу, открутить вентиляцию картера, проверить отсутствие в трубке регулятора вакуума. Если вакуум есть, значит вы сделали что-то не так. Винты качества обязательно отрегулируйте.

Пошаговая регулировка

Выполнить регулировку вы сможете своими руками, но для этого следует придерживаться четкой последовательности ваших действий.

Шаг 1. Регулировка дроссельной заслонки

1. Проверьте уровень натяжения троса. Он может быть натянут чрезмерно или слабо.
2. Ключом на 13 отрегулируйте натяжение.
3. Проверьте работу. Нажав педаль до упора, заслонка должна полностью открыться, а отпустив педаль — полностью закрытой.
4. Тем же ключом на 13 настройте положение контргайки для достижения идеального результата.

Шаг 2. Регулировка воздушной заслонки

Воздушная заслонка

1. Снимите крышку с фильтр, замените его при необходимости.
2. Проверьте его работоспособность. Утопите ручку подсоса полностью, и тогда заслонка должна быть полностью открытой и располагаться под торпедой.
3. Потяните рычаг заслонки, чтобы полностью открыть ее.
4. Вдавите рычаг до упора.
5. Извлеките трос из изоляции и прижмите болт регулировки тяги.
6. Проверьте функциональность заслонки еще раз.
7. Достигнув необходимого результата, зафиксируйте болт на рычаге и закройте крышку воздушного фильтра.

Шаг 3. Пусковое устройство

Регулировку осуществляют, снимая или не снимая карбюратор. Если вы не можете его снять, тогда воспользуйтесь тахометром. Корпус воздушного фильтра снимается, извлекается рычаг воздушной заслонки. Запускайте двигатель и следите за тем, что происходит.

Воздушная заслонка открывается плоской отверткой на треть, а ключом на 7 регулируется болт регулировки. Тахометр должен показывать 3100-3400 оборотов. Если нужный результат достигнут, заслонку можете отпустить.

Шаг 4. Регулировка холостого хода

1. Зарядите максимально полностью аккумулятор.
2. Прогрейте двигатель, чтобы он достиг своей рабочей температуры.
3. Включите фары, аудиосистему и прочее оборудование, которое потребляет электричество. Требуется добиться максимального использования заряда аккумуляторной батареи.
4. Сделайте максимальные обороты на холостом ходу.
5. Вращением винта качества снижайте обороты примерно на 50-150.

Видео

https://youtube.com/watch?v=-iYxxRFBWUo

Не забывайте, что постоянная регулировка карбюратора, его грамотная чистка и настройка позволят существенно продлить срок службы устройства, избежать сложного и дорогостоящего ремонта. Плюс ко всему, это положительно сказывается на расходе топлива, который снижается в результате подобных процедур.

Теперь вы знаете, что делать при неисправности карбюратора на вашем ВАЗ 2109, провалах при разгоне, недержании холостых оборотов и прочих неприятностей.

Разумеется, если проблема оказалась серьезной и карбюратор нуждается в ремонте, тогда лучше доверить профессионалам. Браться за подобное дело самостоятельно не рекомендуется.

 Загрузка …

Как правильно настроить карбюратор ВАЗ-2109

Основное количество автомобилей ВАЗ семейства «Самара», и частности ВАЗ-2109, с конвейера шли с карбюраторной системой питания, и только позже небольшая серия получила инжекторы. Карбюраторная система обладает простой конструкцией и достаточно надежна, но основной ее составной элемент – карбюратор требует периодической регулировки. ВАЗ-2109 и иные модели семейства комплектовались карбюраторами «Солекс», отличающиеся сравнительно простой технологией регулировок, выполнить которые может каждый автолюбитель.

Основных настроек карбюратора две – уровня топлива в поплавковых камерах и оборотов двигателя на холостом ходу (ХХ). Эти регулировочные работы проводят при нестабильности работы мотора на холостом ходу и еще при проявлении определенных симптомов неправильной работы системы питания:

Эти проблемы указывают на то, что уровень топлива в камере не в норме.

Блок управления ЭПХХ карбюратора Солекс

Назначение блока управления ЭМК ЭПХХ

Блок управления ЭПХХ предназначен для своевременной подачи напряжения (включения) и обесточивания (выключения) электромагнитного клапана (ЭМК) карбюратора Солекс 2108, 21081, 21083 при наступлении или прекращении режима принудительного холостого хода двигателя (ПХХ) — торможения двигателем.

Блок управления установлен на щите моторного отсека, слева по ходу автомобиля.

Как работает блок управления ЭМК ЭПХХ?

Для определения наступления режима принудительного холостого хода блок управления ЭПХХ получает два сигнала.

— Дроссельные заслонки закрыты

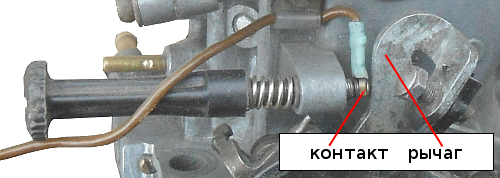

Сигнал поступает от датчика-винта регулировки «количества» топливной смеси. Его контакт касается ребра рычага на дроссельной заслонки первой камеры карбюратора («масса»), если она закрыта. На контакт надет наконечник провода, идущий к блоку управления.

— Частота вращения коленчатого вала превысила 2000 об/мин

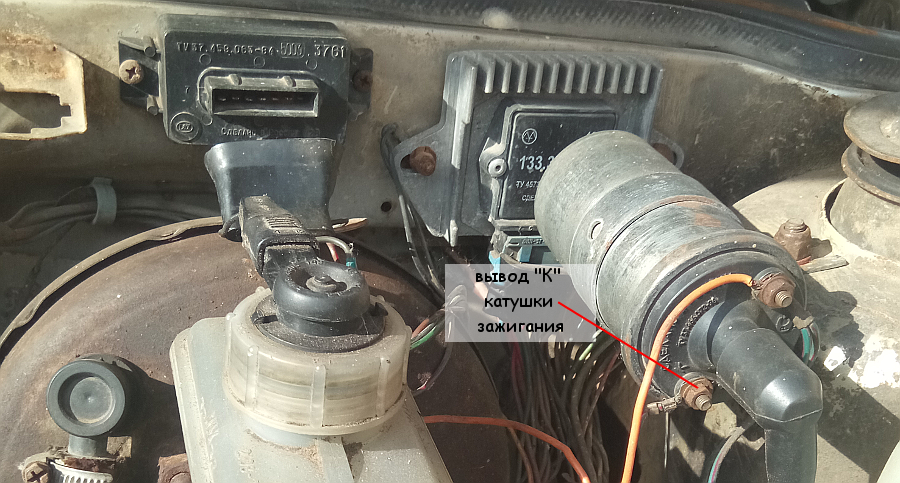

Сигнал частоты вращения коленчатого вала приходит с вывода «К» катушки зажигания (импульсы в системе зажигания). Это первичная обмотка катушки.

Получив оба сигнала блок управления обесточивает электромагнитный клапан карбюратора и его игла запирает отверстие в топливном жиклере СХХ. Топливо через систему холостого хода не поступает.

Прекращение режима ПХХ определяется блоком если какое-либо из двух условий не выполняется (либо водитель нажал на педаль газа и разомкнул наконечник винта и рычаг дроссельной заслонки, либо обороты двигателя упали ниже 1800 об/мин). В результате блок управления возобновляет подачу топлива через СХХ подав напряжение на ЭМК (ЭМК втягивает иглу вовнутрь корпуса и открывает топливный жиклер СХХ).

Неисправности блока управления

Неисправный блок управления ЭПХХ начинает то открывать, то закрывать клапан вне зависимости от поступающих на него сигналов. Появляются рывки и провалы при движении автомобиля. Холостой ход двигателя либо пропадает вовсе, либо двигатель «троит».

Для определения неисправности блока управления можно провести его проверку (заодно проверив всю систему ЭПХХ). Предварительно проверить исправность блока можно сняв и надев наконечник провода на вывод электромагнитного клапана карбюратора и послушав есть ли щелчок. Если щелчка нет, ЭМК не срабатывает, напряжение на него блоком не подается.

Примечания и дополнения

Режим принудительного холостого хода (ПХХ) двигателя автомобиля наступает при движении на скорости, с отпущенной педалью газа и включенной передачей — накатом (по ровной дороге, либо на спуске). На этом режиме, в условиях ухудшения горения топливной смеси в цилиндрах (плотность заряда мала, количество остаточных газов велико), необходимо отключать подачу топлива в двигатель, чтобы предотвратить выброс несгоревших углеводородов в атмосферу и попутно слегка сократить расход топлива. Чем и занимается система ЭПХХ с блоком управления.

На принудительном холостом ходу автомобиль движется в городском цикле 15-20 процентов времени. Если система обеспечивающая его работу настроена правильно и исправна, то помимо снижения вредности выхлопа получается существенная экономия топлива.

Источник
