Длина клапана ваз 2108

Или +1 или -1, в 0 нельзя.

Многие сталкивались с проблемой при замене ремня ГРМ с невозможности выставить шкив распредвала строго по меткам, при условии что метки на маховике либо шкиве коленвала совпадают. Берем случай со стандартным шкивом распредвала не регулируемым.

Точная регулировка становится невозможной в виду того что детали изготовлены с погрешностью. Вот и у моей ЛАДЫ такая же проблема. За время владения автомобилем трижды снимал ремень ГРМ и все три раза точно по меткам не удалось выставить. Не хватает буквально пол зуба на венце зубчатого шкива распредвала! Что делать? Многие скажут — купи разрезную шестерню, она же регулируемый шкив распредвала и выстави все по меткам, убери погрешность. Задумался над приобретением такого шкива. Но пока выбор не велик: либо +1 зуб либо -1 зуб.

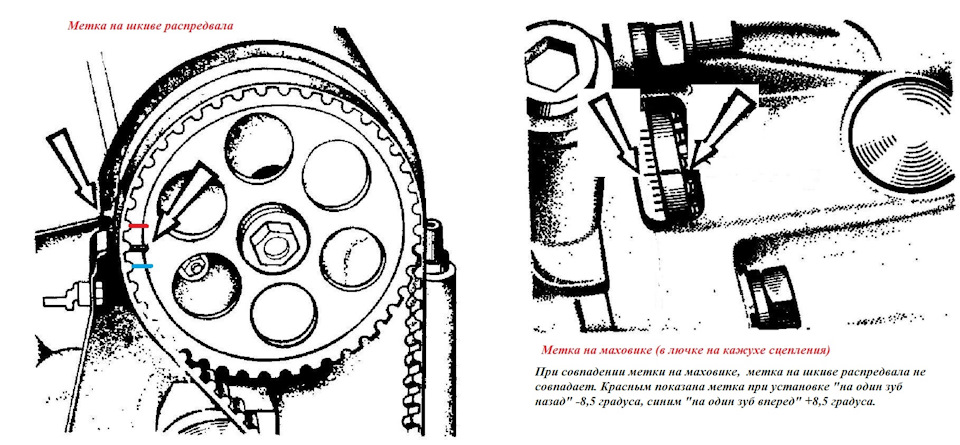

Стало интересно, сколько же это градусов, 1 зуб? Посчитал количество зубьев шкива распредвала, насчитал 42. Понятное дело что шкив — 360 градусов, а это значит 360/42=8,5. Один зуб равен 8,5 градусов.Не сложно найти характеристики распредвала 2108. Что я и сделал. Данные свел в таблицу: точная установка / -1зуб / +1зуб.

Также просчитал полученные данные в программе Engine Analyzer Pro. Вот что получилось:

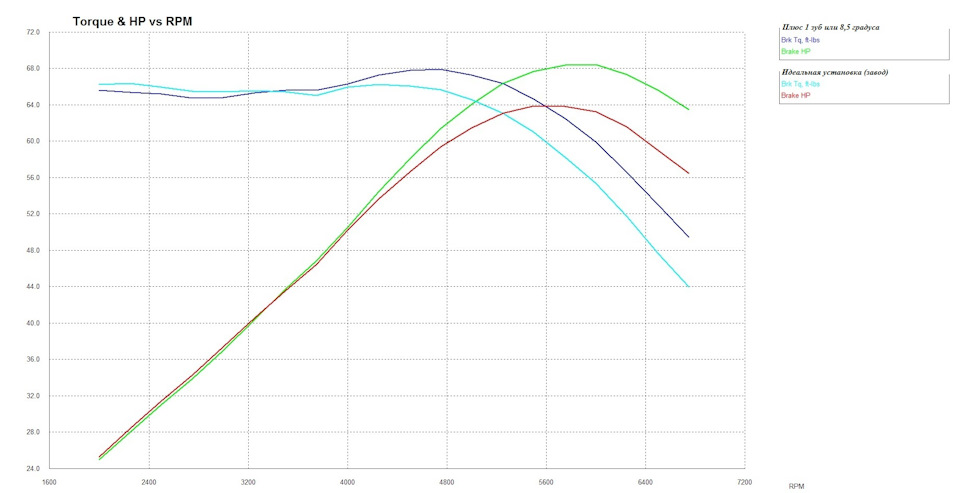

Как видно из приведенных выше графиков, установка в +1 зуб (8,5 градусов) предпочтительнее нежели в -1 зуб.Расчетные параметры двигателя:

1) Метки идеально совпадают.Момент 89,9 Нм @ 2250 об/минМощность 63,9 лс @ 5500 об/мин

2) — 1 зуб или — 8,5 градуса.Момент 89,6 Нм @ 2250 об/минМощность 59,1 лс @ 5500 об/мин

3) + 1 зуб или + 8,5 градуса.Момент 92,0 Нм @ 4750 об/минМощность 68,4 лс @ 6000 об/мин

Как отрегулировать клапана на ВАЗ 2110

Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.

Разборка

Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:

отключаем клемму от аккумулятора;
снимаем корпус воздушного фильтра (на карбюраторном моторе);
отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
откручиваем гайки клапанной крышки и снимаем её.

Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).

Угол поворота распредвала, град	№ кулачка (отсчет от шкива распредвала)
Выпускной (зазор 0,35.мм)	Впускной (зазор 0,20.мм)
0 плюс 2-3 зуба	1	3
90 плюс 2-3 зуба	5	2
180 плюс 2-3 зуба	8	6
270 плюс 2-3 зуба	4	7


Угол поворота коленчатого вала, градусы	N цилиндра, в котором происходит такт сжатия (конец)	N регулируемых клапанов (кулачков)
4	8 и 6
180	2	4 и 7
360	1	1 и 3
540	3	5 и 2

Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.

клапан	1 кл (вы)	2 кл (вп)	Зкл (вп)	4 кл (вы)	5 кл (вы)	6 кл (вп)	7 кл (вп)	8 кл (вы)
Должно ±0,05	0,30 (0,35)	0,20	0,20	0,30 (0,35)	0,30 (0,35)	0,20	0,20	0,30 (0,35)
наибольший зазор	0,25	0,35	0,40	0,35	0,40	0,30	0,30	0,40
шайба	4,30	3,82	3,52	4,22	4,50	4,27	3,87	4,25
Какая нужна шайба	4,25 (4,20)	3,97	3,72	4,27 (4,22)	4,6 (4,55)	4,37	3,97	4,35 (4,3)

Регулировка

После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.

Затем, приступаем ко второй части ремонта и делаем следующее:

Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;
разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
- Н — толщина новой шайбы, мм;
В — толщина отработанной шайбы, мм;
А — вымеренный зазор, мм;
С — номинальный зазор, мм.
полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
записываем размер щупа, который не входит в тепловой зазор;
вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
Устанавливаем шайбы в толкатели, согласно записи блокнота;
все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
проверяем новые тепловые зазоры;
после замены шайб, необходимо поставить демонтированные детали на место;
запускаем двигатель и наблюдаем за его работой.

Euroshaman › Блог › Регулировка клапанов ВАЗ 2108-99, 2113-15

Приветствую на блоге.

Заехал клиент на регулировку. Ранее померили компрессию в 3-м цилиндре была низкая компрессия, решили начать с регулировки.

Времени клацать фотки особо не было, пару все же успел сделать. Для регулировки нужно 1 набор щупов; 2 приспособление для регулировки зазоров 3 микрометр 4 пинцет. 5 шайбы Запас шайб имею от 3,10 до 4,15, с шагом по 0,05

Приступаем.

1. Снимаем крышку головки 2. Снимаем переднюю крышку ремня привода ГРМ 3. Шприцом или резиновой грушей удаляем остатки масла вокруг толкателей клапанов.

4. Устанавливаем приспособление для регулировки клапанов на шпильки головки блока цилиндров и закрепляем его гайками, которые крепили крышку головки блока цилиндров

5. Вращая коленчатый вал по часовой стрелке, выставляем поршень первого цилиндра в положение ВМТ такта сжатия 6. Повернув вал из положения ВМТ на угол 40-50° (на 3 зуба шкива распределительного вала), набором щупов определяем зазоры в приводе 1 и 3 клапанов (при счете по порядку от шкива распределительного вала) Мерим Впус: 0,2, Выпуск: 0,35 7. Если зазор не соответствует норме, поворачиваем толкатель пазом к себе. Приспособлением утапливаем клапан, удерживая толкатель от вращения отверткой вставленной в паз. Фиксатором приспособления стопорим толкатель в нижнем положении. 8. Пинцетом извлекаем регулировочную шайбу. 9. По маркировке на шайбе определяем ее толщину. Если надпись стерлась, микрометром измеряем толщину шайбы.

10. Рассчитываем зазор новой регулировочной шайбы по формуле:

а) для впускных клапанов Ζ = Y + X — 0,2 мм;

б) для выпускных клапанов Ζ = Y + X — 0,35 мм;

где Ζ — расчетная толщина новой регулировочной шайбы; Υ — толщина снятой шайбы; X — зазор, определенный по щупу. Таблица регулировки

11. Подбираем новую шайбу, у которой толщина близка расчетной (+ 0,05 мм). 12. Устанавливаем новую шайбу в толкатель (маркировкой вниз). 13. Поджимаем толкатель приспособлением и удаляем фиксатор. 14. Соблюдая последовательность, проверяем и регулируем зазоры в приводе других клапанов.

15. Сняв приспособление для регулировки клапанов, устанавливаем детали в последовательности, обратной снятию.

После регулировки замерил компрессию, а именно акцентировал на 3-й цилиндр, компрессия выросла, стала такой же как и во всех горшках, мотор стал работать заметно тише и ровнее)))

П.С. Сорри за картинки, после певрых шагов, руки чистые были, как дело дошло до шайб, руки просто в масле были, не как было снимать, не хотел пачкать фото\аппарат.

Благодарю за внимание! Stay tuned, stay true!

Регулировка размеров зазоров клапанов автомобиля ВАЗ 2109, 2108 производится в обязательном порядке. Связана потребность выполнения данной операции с целью обеспечения корректной работы механизма газораспределения.

Предусмотрен строго определенный порядок выполнения работ по регулировке клапанов. Но в отдельных книгах можно встретить упоминание о том, что соответствующий порядок не имеет никакого значения. Ниже предлагается рассмотреть процесс, дать важные рекомендации относительно его выполнения.

Схема 1. Газораспределительный механизм ВАЗ 2109, 2108

Схема 2. Газораспределительный механизм ВАЗ 2109, 2108

Поэтапная регулировка

Проверять и регулировать клапаны – несложная работа, с которой справятся все без исключения, если будут точно следовать инструкции:

В первую очередь нужно снять крышку с головки цилиндра.
Снимается защитная передняя крышка с зубчатого ремня.
Отвинчиваются свечи. Для более удобного отвинчивания свечей рекомендуется использовать рожковой ключ соответствующего размера.
С верхней части головки аккуратно убирается излишек автомобильного масла.
Тщательно осматривается целостность кулачков. Если при осмотре на этих элементах будут обнаружены любые дефекты, их нужно обязательно устранить.
На шпильки, к которым фиксируется головка, устанавливается специальное приспособление, помогающее утапливать толкатели.
Далее необходимо поворачивать строго по часовой стрелке коленвал, пока метка на задней крышке зубчатого ремня и шкива не совпадет. После совпадения метки нужно повернуть коленвал на 50 градусов.
Используя комплект щупов, проверяется зазор 1-го выпускного клапана и 3-го впускного, отсчет следует вести от шкива.
Если размеры зазора соответствуют показателям, которые ранее были приведены, то делается следующее:

толкатели утапливаются и фиксируются в самой нижней точке;
шайба для регулировки зазора снимается и замеряется ее толщина при помощи микрометра;
определившись с нужной толщиной шайбы, нужно взять из комплекта подходящий элемент и установить его в толкатель

При этом важно следить, чтобы шайба зашла в толкатель той стороной, на которой указана ее толщина;
повторно проверяются размеры зазора.

По этой же схеме регулируются и остальные клапаны, при этом каждый раз нужно поворачивать коленвал на пол-оборота, а последовательность регулировки должна происходить в таком порядке:

2-й впускной и 5-й выпускной;
6-й впускной и 8-й выпускной;
7-й впускной и 4-й выпускной.

Взаимодействие деталей газораспределительного механизма

Распределительный вал, вращаясь, кулачками нажимает на шайбы регулировочные, которые находятся в толкателях, установленных на торцах стержня клапана. Тем самым толкая детали, шляпки которых находятся в сёдлах клапанов. Седла и шляпки очень точно притёрты друг к другу, это сделано для того, чтобы в момент, когда шляпка детали полностью садится, в седло образуется герметичное соединение. Канал полностью перекрывается.

Вот поэтому-то двигатель и работает устойчиво и выдает требуемую мощность, экономя топливо. В процессе работы двигателя рабочая поверхность кулачков изнашивается, они теряют свои размеры, и зазоры увеличиваются.

Из-за этого шляпки не полностью прилегают к своим сёдлам, вследствие этого теряется герметичность соединения седло-шляпки. Для того чтобы восстановить эту герметичность и требуется регулировка зазоров клапанов ВАЗ. Для этого применяются регулировочные шайбы. Сами эти шайбы имеют круглую форму и диаметр по окружности такой же, как у толкателя (поз.А на рисунке выше). На фото ниже представлены некоторые образцы этих круглых шайб:

Здесь представлены восемь шайб разной толщины. Толщина пишется на самой шайбе в миллиметрах. Зазоры клапанов регулируются подбором шайб нужной толщины. Иногда приходится несколько раз менять эти шайбы, каждый раз вставляя шайбу другой толщины, до тех пор, пока зазор клапана не примет нужный размер.

Обычно продаются они, наборами начиная от толщины 3мм, следующий размер 3,05мм. И так через каждые 0,05мм, до размера 5мм.

Особенности регулировки и размеры

Главное условие в этом деле, двигатель должен быть холодным. Т.е. температура его должна быть не более 20 градусов Цельсия.

Дальнейшие действия мы будем производить, смотря на рисунок, расположенный ниже. Для удобства работы свечи зажигания лучше выкрутить! Так будет легче приводить в действие все механизмы и валы, задействованные в этом процессе, поскольку компрессия будет отсутствовать. Поворачиваем коленвал так, чтобы метка на шкиве распредвала совпала с меткой на задней крышке зубчатого вала (усиком).

Надо сразу же рассмотреть остальные метки в районе коленчатого вала. Они должны быть расположены именно так, как показано на рисунке. Это значит, что поршень первого цилиндра установился в положении в.м.т. Дальше надо повернуть коленчатый вал примерно на сорок — пятьдесят градусов, это нужно для того, чтобы кулачки распредвала, повернулись от толкателей.

При помощи щупов надо измерить зазоры 1-го, 2-го, 3-го и 5-го клапанов. Зазоры на 2-м и 3-м клапанах д.б. (0,2+-0,05мм.). На 1-м и 5-м клапане зазор д.б (0,35+-0,05мм). Если некоторые зазоры не соответствуют норме, то их приводят к необходимым размерам заменой регулировочных шайб, подбирая их до тех пор, пока цель не будет достигнута.

После этого надо повернуть коленчатый вал на 360 градусов, т.е. на один полный оборот и проверить зазоры на 4-м, 6-м, 7-м и 8-м клапанах. На 4-м и 8-м цилиндрах зазор д.б. (0,35+-0,05мм). На 6-м и 7-м цилиндрах, зазор д.б. (0,2+-0,05мм). Ну и соответственно, если есть неправильные зазоры, исправляем их тем же способом, как и в первый раз.

ЭПИЛОГ

Работу мы сделали правильно. Устанавливаем детали, которые мы сняли в обратном порядке. Заводим мотор. С наслаждением слушаем шёпот исправного двигателя, садимся в машину и делаем пробный пробег, меняя режимы езды. Удостоверимся, что двигатель работает ровно и отрегулированные клапана ваз 2109 не стучат.

На этом, дорогие читатели блога RtiIvaz.ru, разрешите откланяться и пожелать вам приятной езды на своей любимой ласточке ваз 2109.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

подождать пока двигатель остынет, если он работал;
поставить машину на ровное место;

Порядок регулировки клапанов:

Снять крышку воздушного фильтра и сам фильтр.
Отсоединить трубки крепления фильтра и демонтировать крепление.
Снимаем тросик управления воздушной заслонки (подсос).
Снять тягу дроссельной заслонки.
Выкручиваем гайки крепления клапанной крышки и снимаем ее.
Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
Снимаем крышку трамблера (распределителя).
Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.
Метку выставляют специальным ключом для болта шкива коленвала ДВС.

Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.

После совпадения меток приступаем к настройке зазоров клапанов.

Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
Угол проворота коленчатого вала	Регулируемые клапана
8 и 6
180	4 и 7
360	1 и 3
540	5 и 2

Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением.
Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.
Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
Далее, проделываем то же самое с 6-м клапаном.
Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер.
Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Температура двигателя при регулировке клапанов ваз 2108
